1 Reglas para la Integración y Disponibilidad de Información Geodésica
Javier Arellano Sánchez Carlos Cabrera Vázquez

2 Objetivo Promover la adopción de reglas básicas para la integración y disponibilidad de datos geodésicos nacionales, mediante las cuales productores que requieran ligar sus levantamientos al marco de referencia geodésico nacional o integrar sus datos al sistema geodésico nacional, aseguren la calidad y completitud de sus datos bajo marcos de referencia y estándares de exactitud posicional comprobados, además de contar con sus metadatos.

3

4 Las normas son reglas de conducta obligatorias en su cumplimiento, orientadas a regular determinada actividad y que son emitidas por autoridad competente.

5 Un Sistema Geodésico Integral considera la definición de conceptos, el uso de tecnologías, instrumentos científicos, manejo de recursos informáticos, materiales de trabajo, capital humano, normas, documentación y una óptima gestión de cualquier programa o proyecto que garantice la calidad de los datos y su aplicación en la georreferenciación de objetos en o sobre la superficie terrestre para dar soporte a la generación de diversas soluciones de interés social, académico y científico.

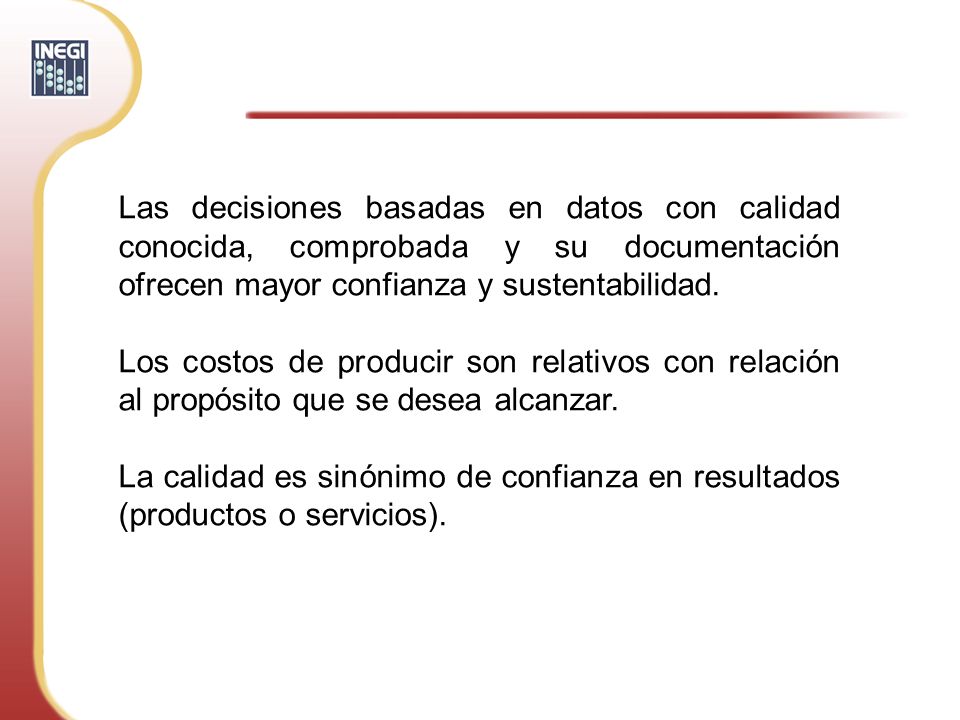

6 Las decisiones basadas en datos con calidad conocida, comprobada y su documentación ofrecen mayor confianza y sustentabilidad. Los costos de producir son relativos con relación al propósito que se desea alcanzar. La calidad es sinónimo de confianza en resultados (productos o servicios).

7 La falacia en el éxito o fracaso de los datos
En la práctica la colecta de datos geodésicos muestra una gran heterogeneidad en cuanto a la abstracción de conceptos normativos y especificaciones, aplicación de métodos de levantamiento, procedimientos operativos, procesamiento de la información, supervisión y validación, integración y documentación (falta de elaboración de metadatos y comprobación de su veracidad)

8 Áreas de oportunidad en la actividad geodésica
Conceptos de redes obsoletos Inadecuada planeación o solo en papel Conocimiento limitado de la tecnología , equipos y herramientas Limitada capacitación y experiencia en levantamientos Falsedad e incompletez de la información Desorganización de la información

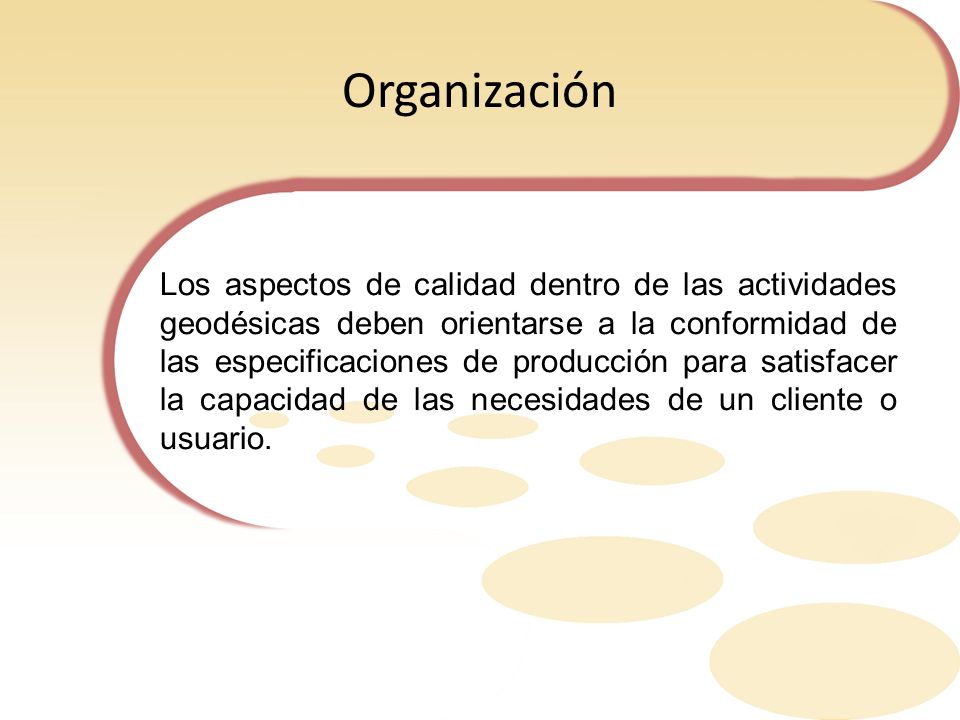

9 Organización Los aspectos de calidad dentro de las actividades geodésicas deben orientarse a la conformidad de las especificaciones de producción para satisfacer la capacidad de las necesidades de un cliente o usuario.

10 Expectativas Calidad de los datos Cualitativo Cuantitativo Metadatos

11 Sistema de Gestión de la Calidad
Para la correcta aplicación de los datos geodésicos es necesario conceptualizar y abstraer el marco normativo, el diccionario de datos geodésicos, los procesos de trabajo, los procedimientos operativos, los métodos de levantamiento, los propósitos del levantamiento (cálculos de trayectoria, control terrestre para triangulación aérea, modelo geoidal, controversias constitucionales, medición de fronteras internacionales: terrestres, marítimas, fluviales; entre otros) LINAJE

12 Sistema de Gestión de la Calidad
Controles Internos Supervisión Automatizada Validación de datos (entrada-salida) Certificación de los datos Auditorias con Gestores Internos Evaluación final de la calidad del dato Reporte de la calidad (metadato) Sistema de Gestión de la Calidad

13 Reglas básicas (En campo)
Planeación, diseño de la red y elaboración de cronograma de trabajo Definición de métodos de medición y procedimientos comprobables Certificación de capacitación del personal que participará en campo y gabinete Adoptar las especificaciones del INEGI como las mínimas para la monumentación de marcas geodésicas En su caso la selección adecuada de los sitios dependiendo del tipo de medición geodésica a efectuar Uso de registros de campo debidamente requisitados y completos Concordancia de la información en registros con datos digitales colectados y con datos derivados Mantenimiento y uso correcto de equipo y accesorios Configuración correcta del equipo

14 Reglas básicas (Gabinete)
Organización correcta de la información (archivos crudos, RINEX, efemérides, RGNA, etc.) Uso correcto de sistemas de referencia, modelos y métodos de procesamiento y ajuste de los datos Aplicación de normas técnicas vigentes de acuerdo al tipo de levantamiento

15 Informe y documentación que incluya:
Introducción del proyecto Resumen Cronograma del proyecto Gráfico de la red Registros completos y fotografías (recomendable) de cada marca Ligas geodésicas de referencia, según el tipo de levantamiento Relación de equipo (marca y modelo) Nombre del personal participante y datos de contacto Informe del ajuste Tabla resumen de marcas con coordenadas y estándares de exactitud posicional Elaboración de croquis Reporte de controles internos aplicados, supervisión y validación de datos, certificación de los datos, evaluación de la calidad de los datos geodésicos, reporte de calidad.

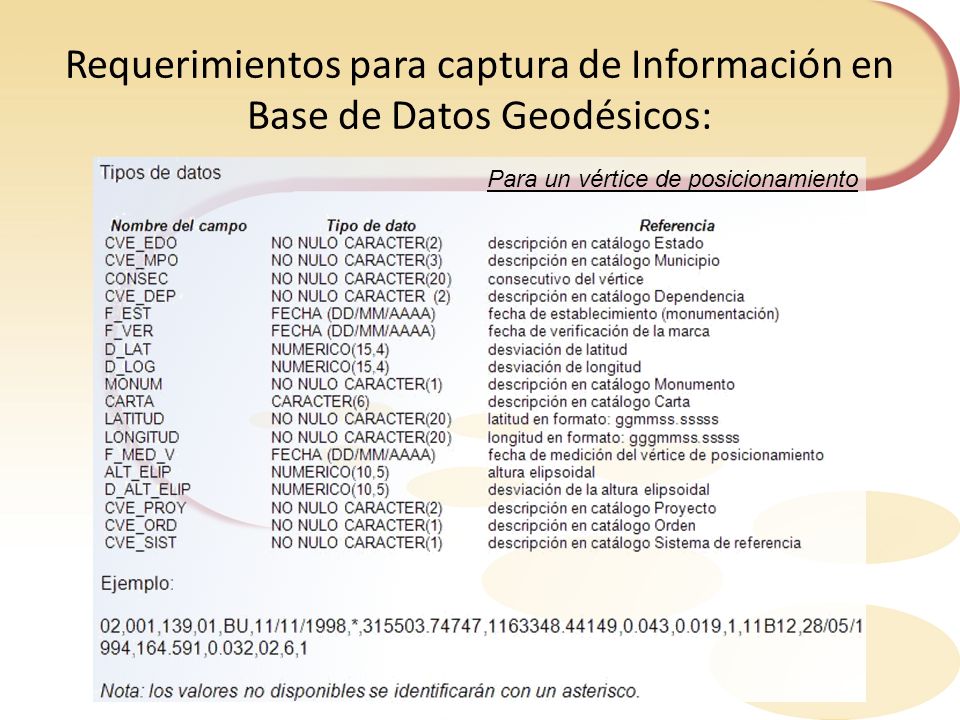

16 Requerimientos para captura de Información en Base de Datos Geodésicos:
Para un vértice de posicionamiento

17 Requerimientos para captura de Información en Base de Datos Geodésicos:
Para un banco de nivel

18 Requerimientos para captura de Información en Base de Datos Geodésicos:
Para un banco de nivel

19 Catálogos de los datos Entidades y su clave Municipios y su clave
Dependencia y clave Proyecto Orden Sistema de Referencia Clase de Banco

20 Restricciones de la integración de los datos
Campo Restricción Fecha Mayor a 01/01/1952 Latitud Entre y Longitud Entre y Altura Ortométrica Entre -20 y 5700 Desv. De la Gravedad Entre 0 y 5 Gravedad Entre y Anomalía del aire Entre -300 y 400 Anomalía de Bouguer Entre -500 y 200 Distancia Entre 0 y 100 Acimut Entre 0 y 360 Desv. de la latitud Entre 0 y 20 Desv. de la longitud Desv de la alt_elipsoidal Entre 0 y 30 Desv. de la altura ortometrica Entre 0 y 1.500 Altura Elipsoidal Entre y 5700 Orden de gravedad 0= Base (primer orden) 1= Regional (Segundo orden) 2= Densificación (Segundo orden)

21 Conclusiones Es esencial generar información geodésica desde un enfoque sistémico de modo de conseguir un valioso modo de pensar y actuar que asegure la calidad y completitud de los datos geodésicos que se colectan y procesan. En la medida que conocemos las interrelaciones de la estructura del sistema en el que nos movemos podemos dirigir las energías y las sinergias entre los elementos que interviene para generar equilibrio en los procesos y procedimientos de trabajo bajo esquemas normativos, en la aplicación oportuna y correcta de recursos, insumos y entrega certificada de la calidad del producto, todo desde una percepción unificadora de los elementos que intervienen.

22 Compromisos Brindar asesoría a productores de datos geodésicos para asegurar la calidad de sus datos geodésicos con base en normas técnicas, desde la planeación, diseño de levantamiento, proceso validación. Asesorarlos en la integración de sus datos al sistema geodésico nacional. Asesorar en la generación de metadatos geodésicos de sus redes geodésicas. Difundir permanentemente los avances institucionales en materia de operaciones geodésicas.

23 Por su atención… Gracias!
