1 Automatización en Sistemas de Combustión
Controles y características nuevas Serie 7800 Honeywell

2 Controles Primarios VS Programados
ENTRADAS SALIDAS ENTRADAS SALIDAS MOTOR DEL QUEMADOR LIMITES DE OPERACIÓN MOTOR DEL QUEMADOR LIMITES DE OPERACIÓN IGNICIÓN IGNICIÓN INTERLOCKS VALVULA PILOTO QUE HAY DE NUEVO? VALVULA PILOTO DETECTOR DE LLAMA VALVULA PRINCIPAL DETECTOR DE LLAMA VALVULA PRINCIPAL MODULACIÓN DE FLAMA Control Programado: Control que permite Modulación de Flama y entradas de Interlocks (permisivos) Control Primario: Control ON/OFF Controles primarios comunes: RM7890 RM7895 RM7896 Controles programados comunes: RM7838 RM7840 RM7800

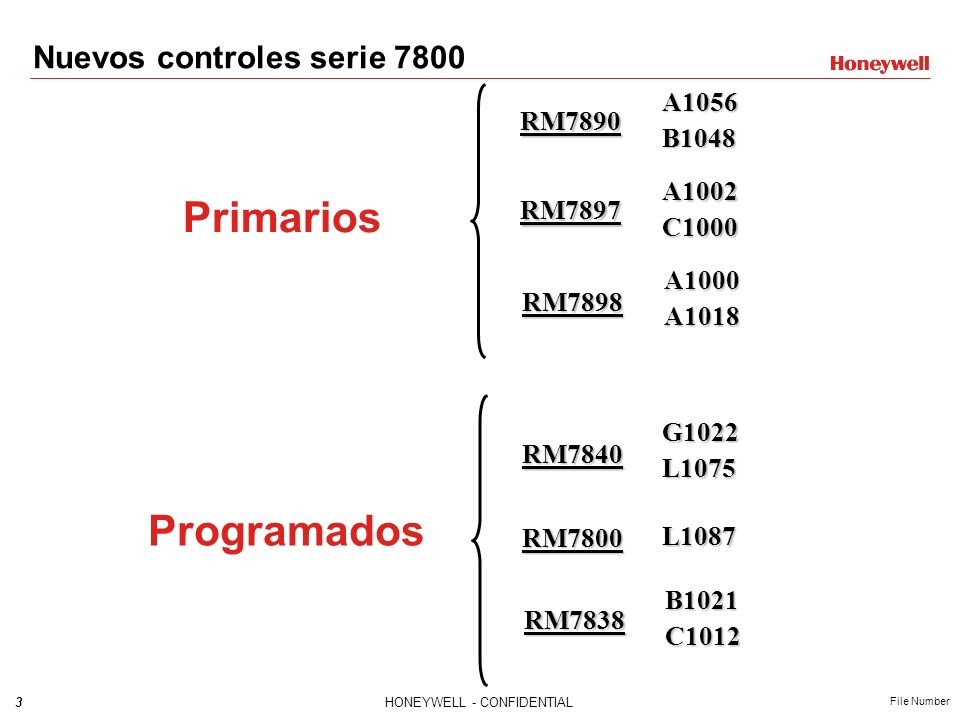

3 Primarios Programados
Nuevos controles serie 7800 A1056 B1048 RM7890 RM7897 A1002 C1000 Primarios RM7898 A1000 A1018 RM7840 G1022 L1075 Programados RM7800 L1087 RM7838 B1021 C1012

4 FALLA 43 (problema con amplificador de flama)
Nuevas características controles Serie 7800 Códigos de falla parpadeantes: Cuando el módulo entra en alarma una serie de parpadeos rápidos y lentos en el led POWER nos indicarán un código de falla general presente Parpadeos rápidos indicarán las decenas del código de falla, parpadeos lentos indicarán las unidades del código de falla. Por ejemplo: Cuatro parpadeos rápidos y en seguida tres parpadeos lentos: FALLA 43 (problema con amplificador de flama) Referirse a la lista de códigos en las hojas de especificación para identificar la falla y revisar procedimientos recomendados de solución

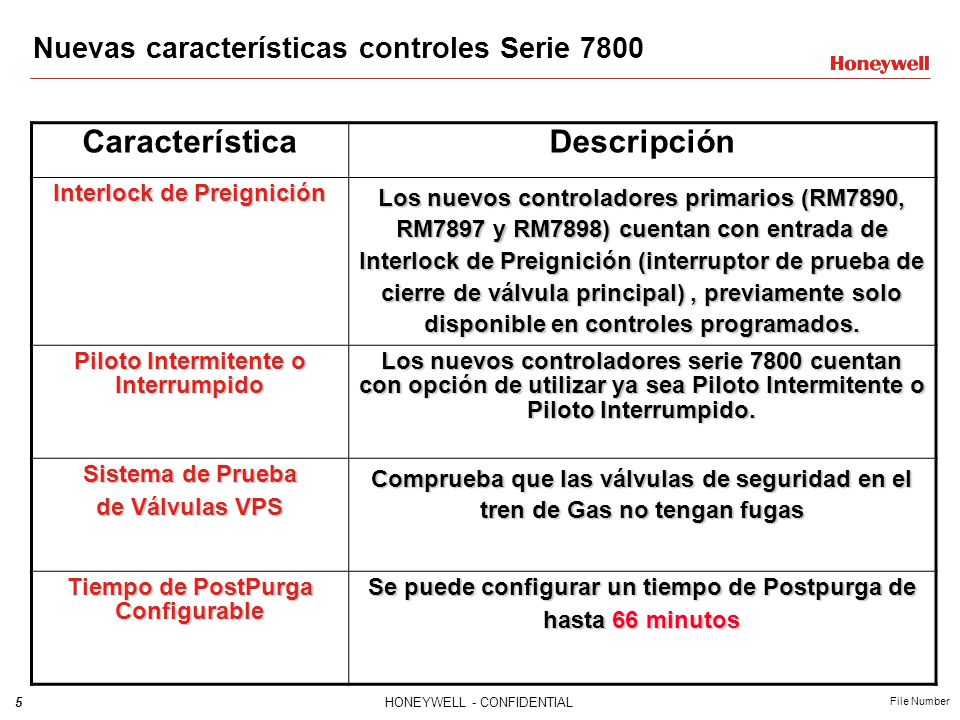

5 Característica Descripción
Nuevas características controles Serie 7800 Característica Descripción Interlock de Preignición Los nuevos controladores primarios (RM7890, RM7897 y RM7898) cuentan con entrada de Interlock de Preignición (interruptor de prueba de cierre de válvula principal) , previamente solo disponible en controles programados. Piloto Intermitente o Interrumpido Los nuevos controladores serie 7800 cuentan con opción de utilizar ya sea Piloto Intermitente o Piloto Interrumpido. Sistema de Prueba de Válvulas VPS Comprueba que las válvulas de seguridad en el tren de Gas no tengan fugas Tiempo de PostPurga Configurable Se puede configurar un tiempo de Postpurga de hasta 66 minutos

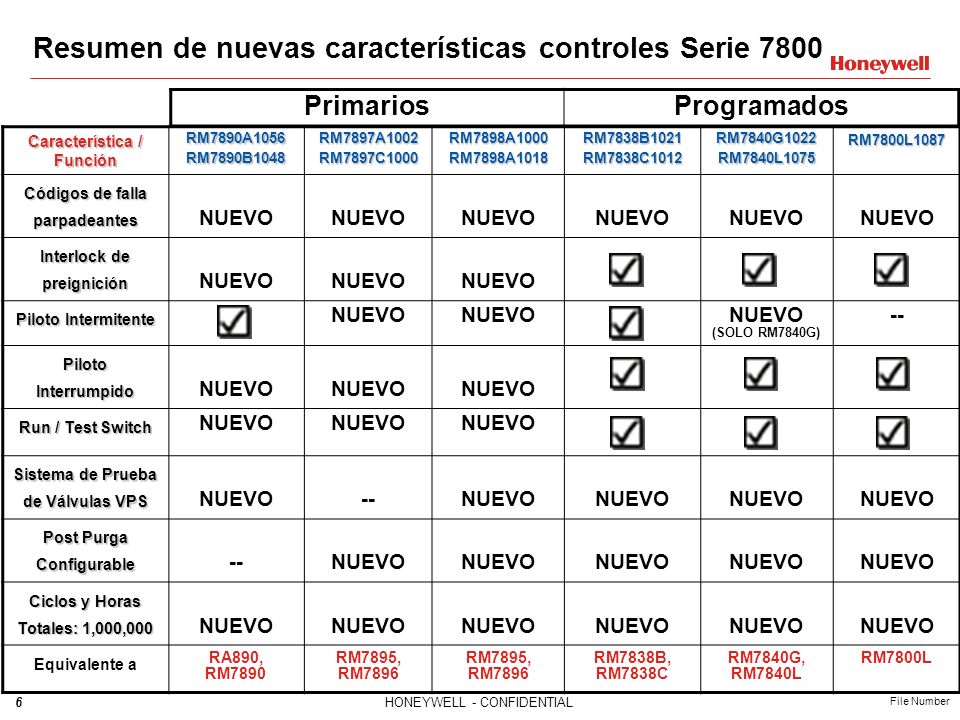

6 Resumen de nuevas características controles Serie 7800
Primarios Programados Característica / Función RM7890A1056 RM7890B1048 RM7897A1002 RM7897C1000 RM7898A1000 RM7898A1018 RM7838B1021 RM7838C1012 RM7840G1022 RM7840L1075 RM7800L1087 Códigos de falla parpadeantes NUEVO Interlock de preignición Piloto Intermitente NUEVO (SOLO RM7840G) -- Piloto Interrumpido Run / Test Switch Sistema de Prueba de Válvulas VPS Post Purga Configurable Ciclos y Horas Totales: 1,000,000 Equivalente a RA890, RM7890 RM7895, RM7896 RM7838B, RM7838C RM7840G, RM7840L RM7800L

7 Nuevas Características de la Serie 7800
Sistema de Prueba de Válvulas (VPS)

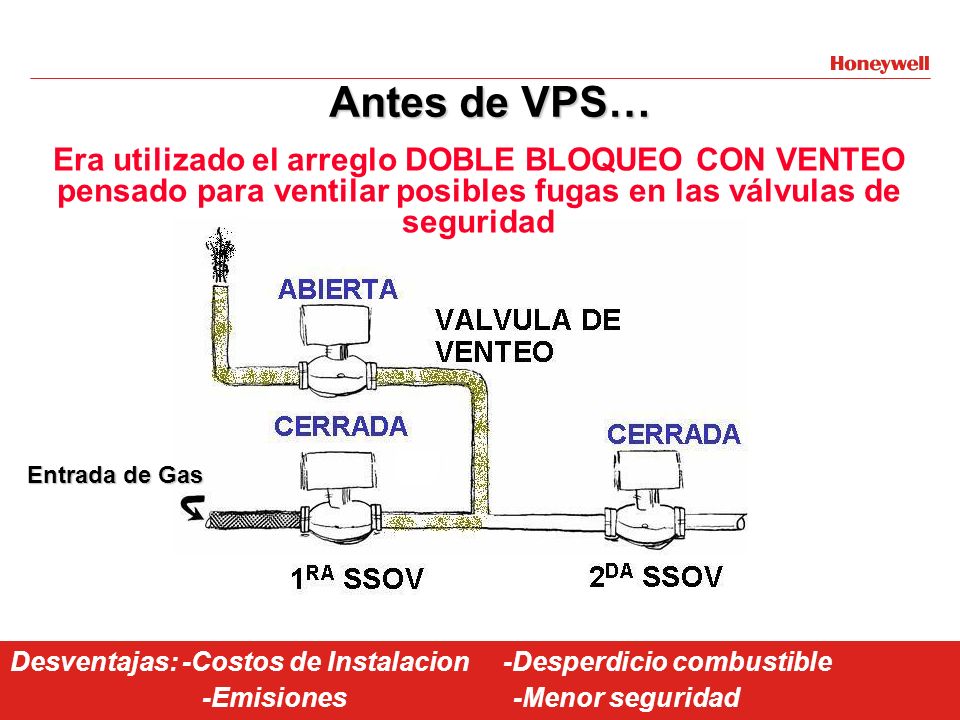

8 Antes de VPS… Era utilizado el arreglo DOBLE BLOQUEO CON VENTEO pensado para ventilar posibles fugas en las válvulas de seguridad Entrada de Gas Desventajas: -Costos de Instalacion -Desperdicio combustible Emisiones Menor seguridad

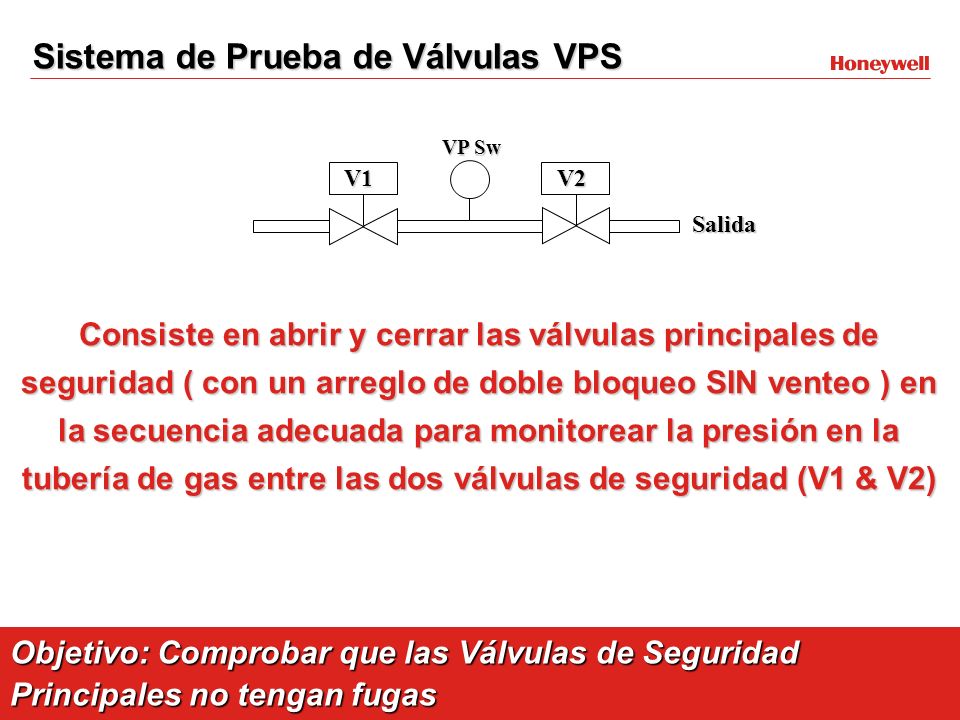

9 Sistema de Prueba de Válvulas VPS
VP Sw Salida V1 V2 Consiste en abrir y cerrar las válvulas principales de seguridad ( con un arreglo de doble bloqueo SIN venteo ) en la secuencia adecuada para monitorear la presión en la tubería de gas entre las dos válvulas de seguridad (V1 & V2) Objetivo: Comprobar que las Válvulas de Seguridad Principales no tengan fugas

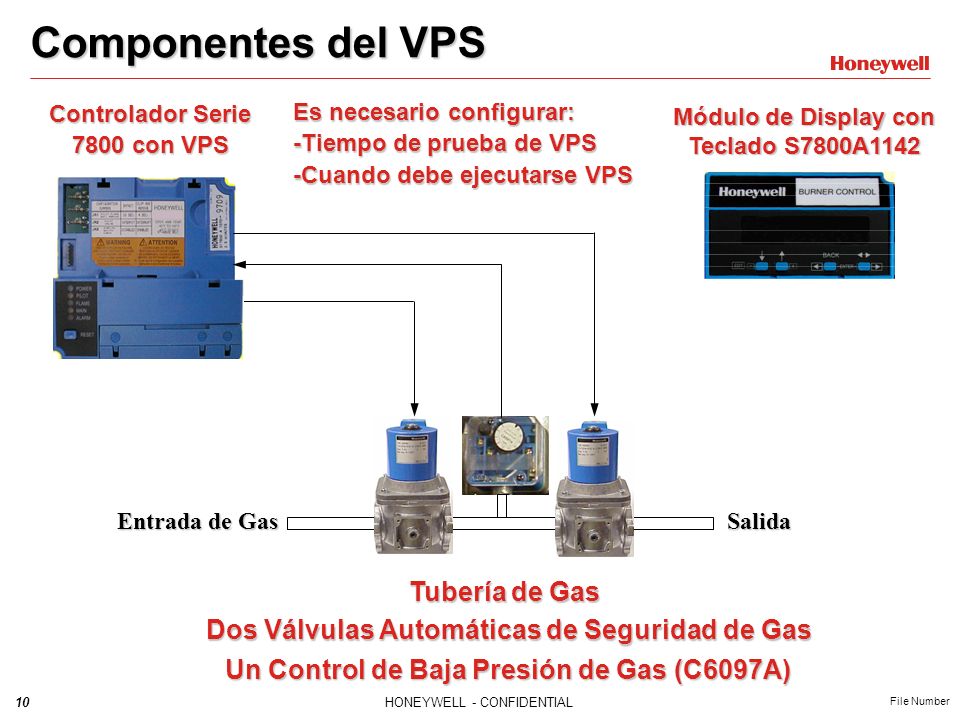

10 Controlador Serie 7800 con VPS
Componentes del VPS Controlador Serie 7800 con VPS Es necesario configurar: -Tiempo de prueba de VPS -Cuando debe ejecutarse VPS Módulo de Display con Teclado S7800A1142 Dos Válvulas Automáticas de Seguridad de Gas Un Control de Baja Presión de Gas (C6097A) Tubería de Gas Entrada de Gas Salida

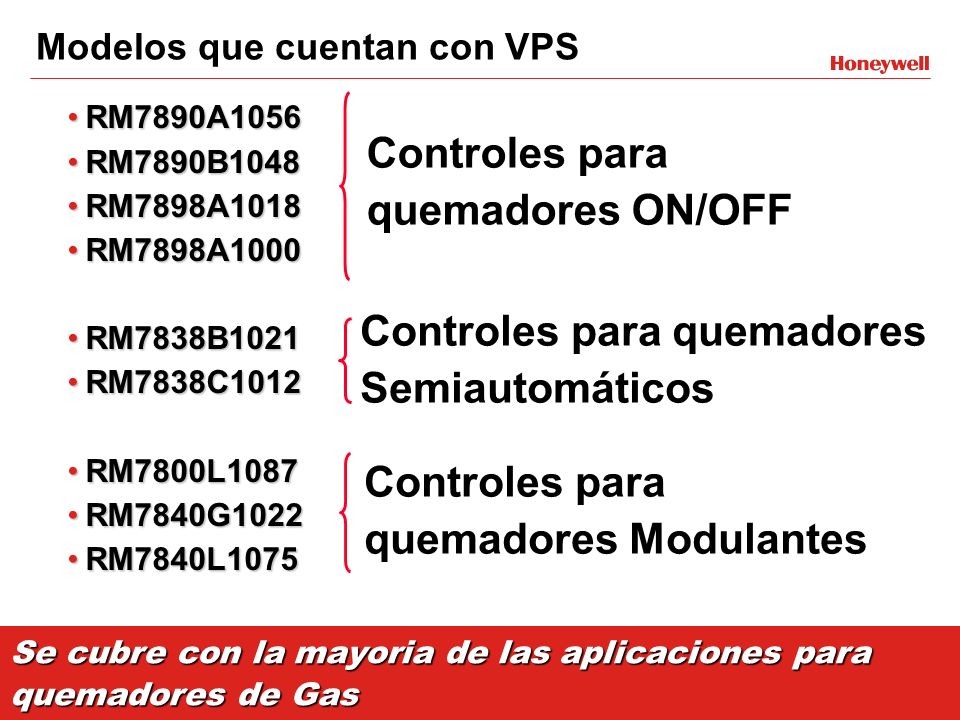

11 Modelos que cuentan con VPS
RM7890A1056 RM7890B1048 RM7898A1018 RM7898A1000 RM7838B1021 RM7838C1012 RM7800L1087 RM7840G1022 RM7840L1075 Controles para quemadores ON/OFF Controles para quemadores Semiautomáticos Controles para quemadores Modulantes Se cubre con la mayoria de las aplicaciones para quemadores de Gas

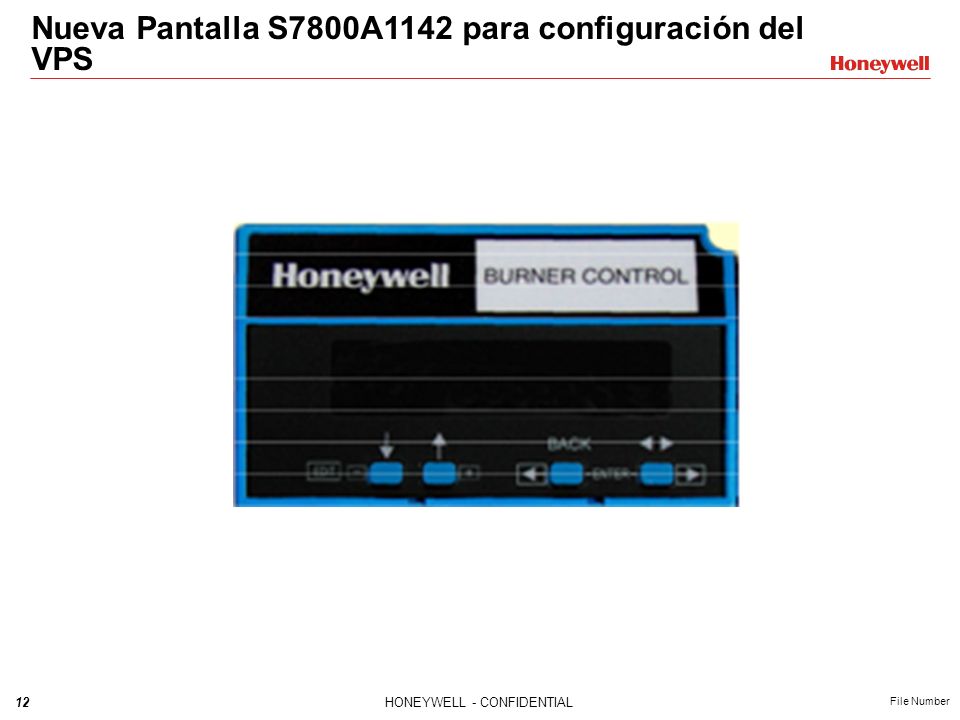

12 Nueva Pantalla S7800A1142 para configuración del VPS

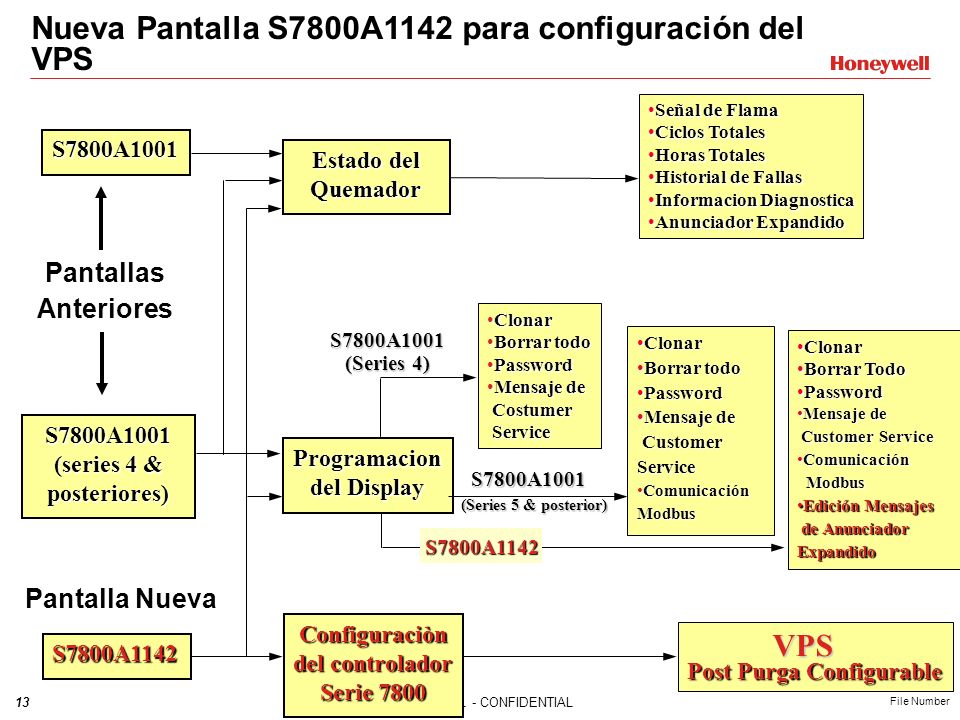

13 Programacion del Display (series 4 & posteriores)
Nueva Pantalla S7800A1142 para configuración del VPS Estado del Quemador Señal de Flama Ciclos Totales Horas Totales Historial de Fallas Informacion Diagnostica Anunciador Expandido Programacion del Display Clonar Borrar todo Password Mensaje de Customer Service Comunicación Modbus S7800A1001 (series 4 & posteriores) (Series 4) Costumer Service (Series 5 & posterior) Pantallas Anteriores Clonar Borrar Todo Password Mensaje de Customer Service Comunicación Modbus Edición Mensajes de Anunciador Expandido S7800A1142 Notes: Pantalla Nueva Configuraciòn del controlador Serie 7800 Post Purga Configurable VPS S7800A1142

14 Programacion del Display (series 4 & posteriores)
Nueva Pantalla S7800A1142 para configuración del VPS Estado del Quemador Señal de Flama Ciclos Totales Horas Totales Historial de Fallas Informacion Diagnostica Anunciador Expandido Programacion del Display Clonar Borrar todo Password Mensaje de Customer Service Comunicación Modbus S7800A1001 (series 4 & posteriores) (Series 4) Costumer Service (Series 5 & posterior) Pantallas Anteriores Es necesario contar con la pantalla S7800A1142 para poder configurar VPS Clonar Borrar Todo Password Mensaje de Customer Service Comunicación Modbus Edición Mensajes de Anunciador Expandido S7800A1142 Notes: Pantalla Nueva Configuraciòn del controlador Serie 7800 Post Purga Configurable VPS S7800A1142

15 PRUEBA DE V1 PRUEBA DE V2 Funcionamiento del VPS Entrada de Gas Salida
Fuga en V1 durante el tiempo de prueba provoca que el VP Switch CIERRE, resultando en un apagado de seguridad. Fuga en V2 durante el tiempo de prueba provoca que el VP Switch ABRA, resultando en un apagado de seguridad. VP Switch CERRADO VP Switch ABIERTO V1 V2 Entrada de Gas Salida V1 CERRADA V1 CERRADA V1 ABIERTA V2 CERRADA V2 CERRADA V2 ABIERTA PRUEBA DE V1 PRUEBA DE V2

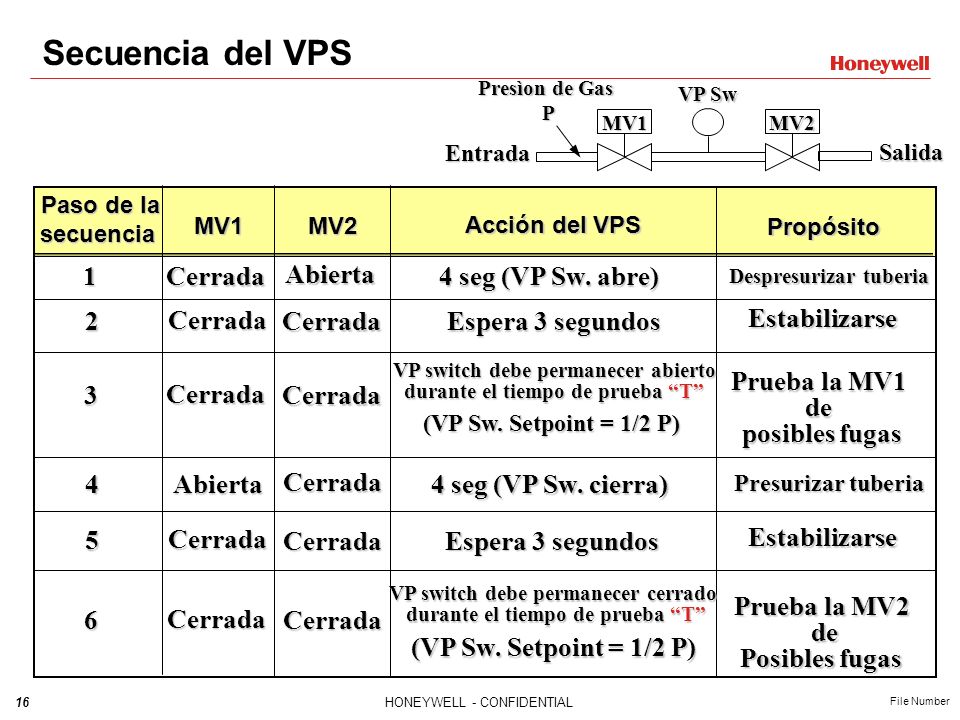

16 Secuencia del VPS 1 Cerrada Abierta 4 seg (VP Sw. abre) 2 Cerrada
Presìon de Gas P VP Sw MV1 MV2 Entrada Salida Paso de la secuencia MV1 MV2 Acción del VPS Propósito 1 Cerrada Abierta Despresurizar tuberia 4 seg (VP Sw. abre) 2 Cerrada Espera 3 segundos Estabilizarse 3 Cerrada VP switch debe permanecer abierto durante el tiempo de prueba “T” (VP Sw. Setpoint = 1/2 P) Prueba la MV1 de posibles fugas 4 Abierta Cerrada Presurizar tuberia 4 seg (VP Sw. cierra) 5 Cerrada Espera 3 segundos Estabilizarse 6 Cerrada VP switch debe permanecer cerrado durante el tiempo de prueba “T” (VP Sw. Setpoint = 1/2 P) Prueba la MV2 de Posibles fugas

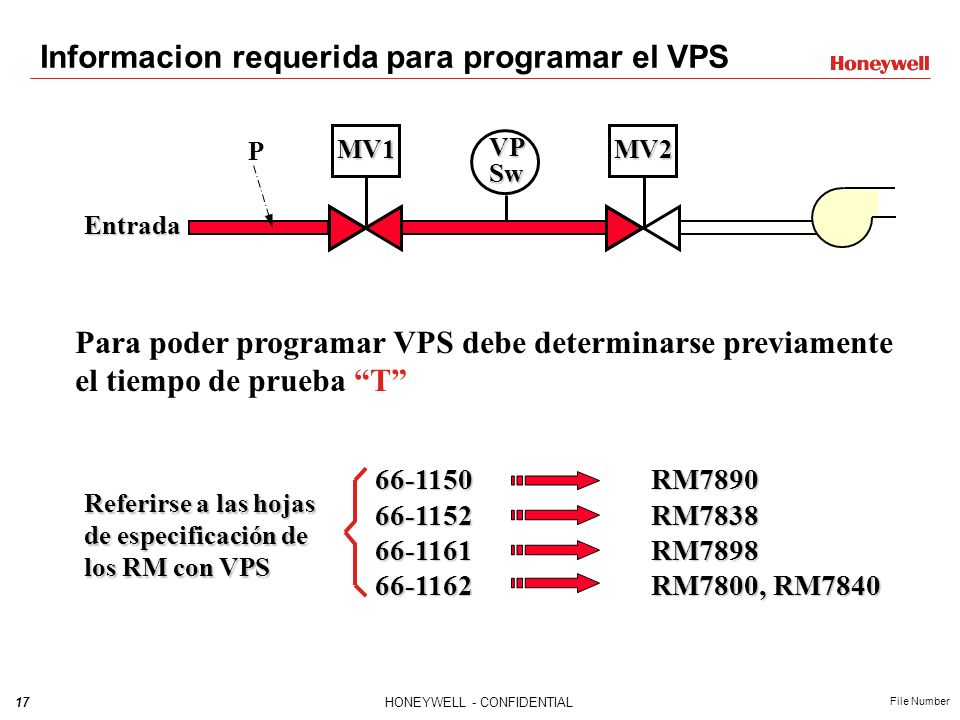

17 Informacion requerida para programar el VPS
Sw MV1 MV2 Entrada Para poder programar VPS debe determinarse previamente el tiempo de prueba “T” RM7890 RM7838 RM7898 RM7800, RM7840 Referirse a las hojas de especificación de los RM con VPS

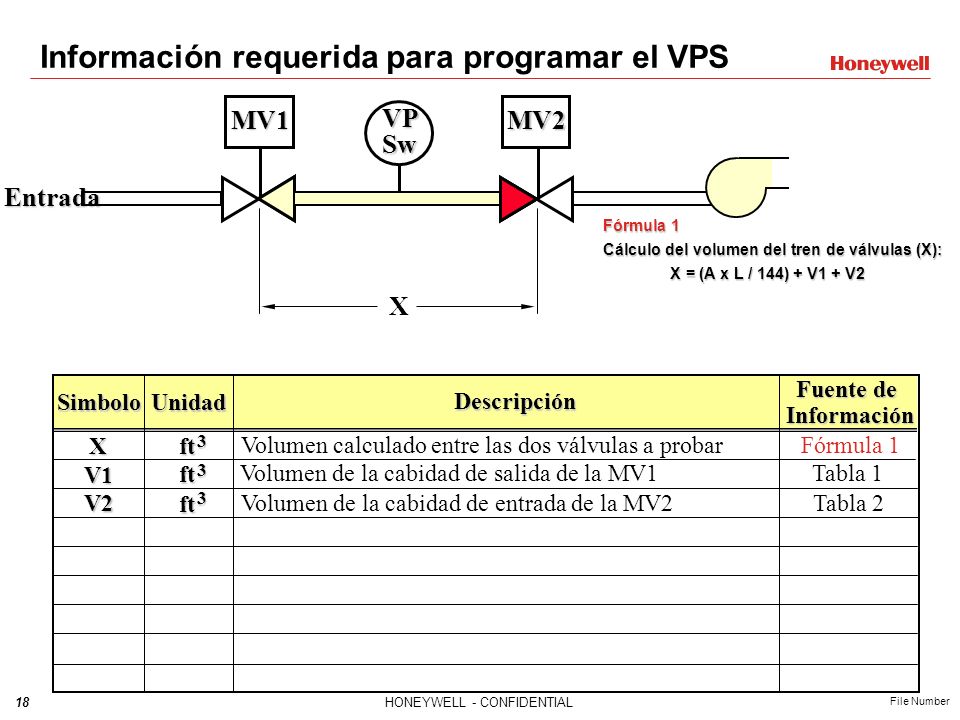

18 Información requerida para programar el VPS
Entrada VP Sw MV1 MV2 Fórmula 1 Cálculo del volumen del tren de válvulas (X): X = (A x L / 144) + V1 + V2 X Simbolo Unidad Descripción Fuente de Información X ft 3 Volumen calculado entre las dos válvulas a probar Fórmula 1 3 Volumen de la cabidad de salida de la MV1 Tabla 1 V1 ft 3 Volumen de la cabidad de entrada de la MV2 Tabla 2 V2 ft

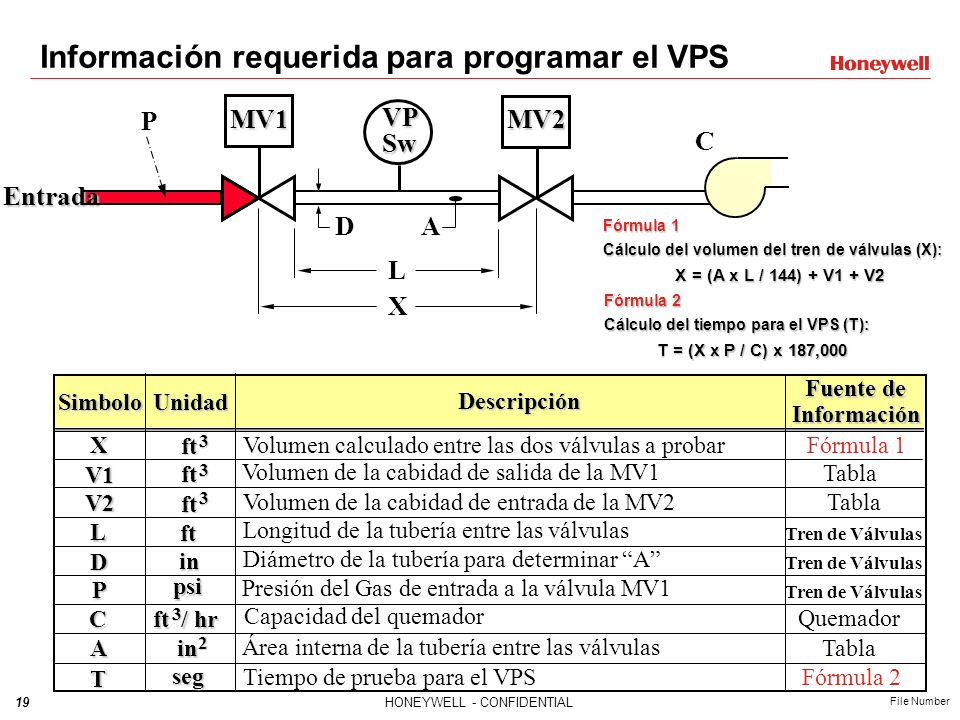

19 Información requerida para programar el VPS
Entrada VP Sw MV1 MV2 P C D A Fórmula 1 Cálculo del volumen del tren de válvulas (X): X = (A x L / 144) + V1 + V2 L X Fórmula 2 Cálculo del tiempo para el VPS (T): T = (X x P / C) x 187,000 Simbolo Unidad Descripción Fuente de Información X ft 3 Volumen calculado entre las dos válvulas a probar Fórmula 1 Volumen de la cabidad de salida de la MV1 Tabla V1 Volumen de la cabidad de entrada de la MV2 V2 Longitud de la tubería entre las válvulas Tren de Válvulas L ft Diámetro de la tubería para determinar “A” Tren de Válvulas D in Presión del Gas de entrada a la válvula MV1 Tren de Válvulas P psi Capacidad del quemador 3 Quemador C ft / hr 2 Área interna de la tubería entre las válvulas Tabla A in Tiempo de prueba para el VPS Fórmula 2 T seg

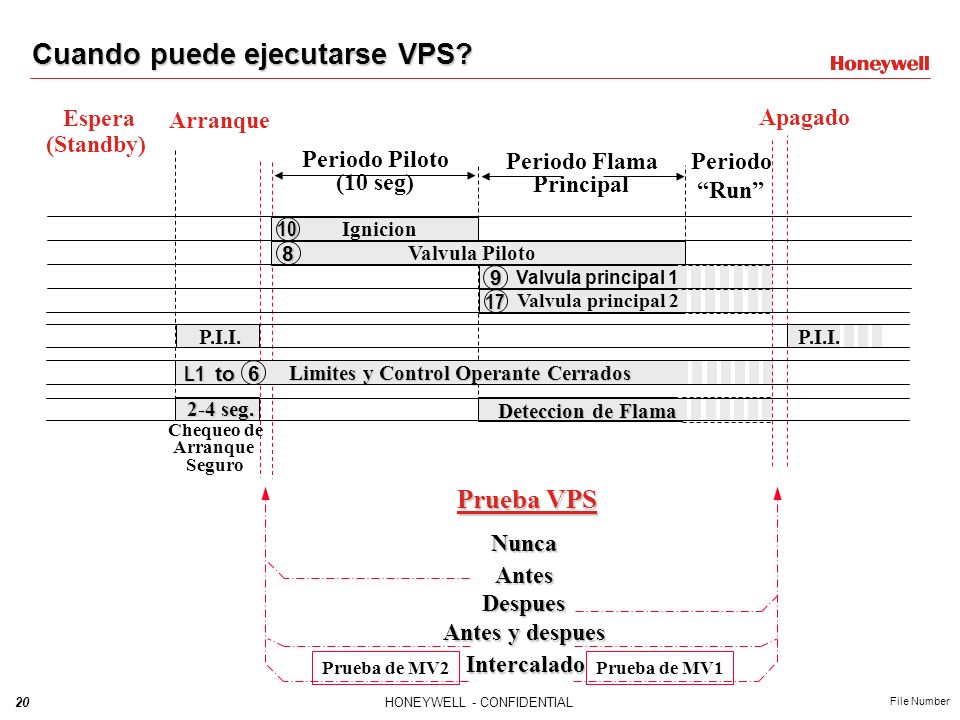

20 Cuando puede ejecutarse VPS? Limites y Control Operante Cerrados
Espera (Standby) Apagado Arranque Periodo Piloto (10 seg) Periodo Flama Principal Periodo “Run” 10 Ignicion 8 Valvula Piloto 9 Valvula principal 1 17 Valvula principal 2 P.I.I. P.I.I. L1 to 6 Limites y Control Operante Cerrados 2-4 seg. Deteccion de Flama Chequeo de Arranque Seguro Prueba VPS Nunca Antes Despues Antes y despues Intercalado Prueba de MV2 Prueba de MV1
