Al finalizar el primer punto de esta Unidad debes haber aprendido: - Deducir y aplicar las relaciones del movimiento circular uniforme a distintas situaciones.

Presentaciones similares


Presentación del tema: "Al finalizar el primer punto de esta Unidad debes haber aprendido: - Deducir y aplicar las relaciones del movimiento circular uniforme a distintas situaciones."— Transcripción de la presentación:

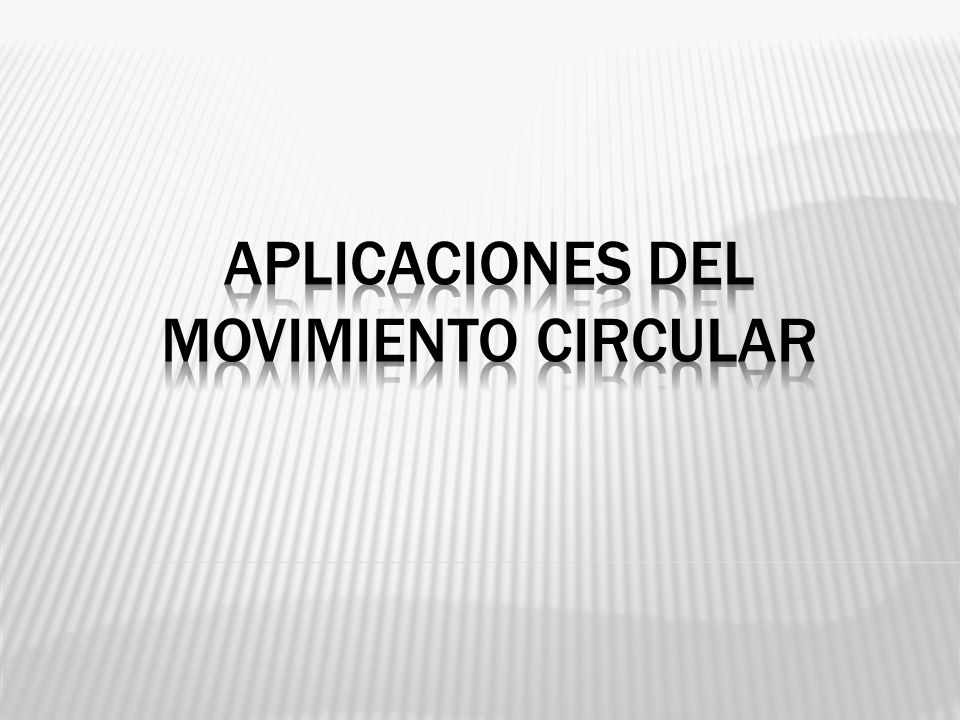

1

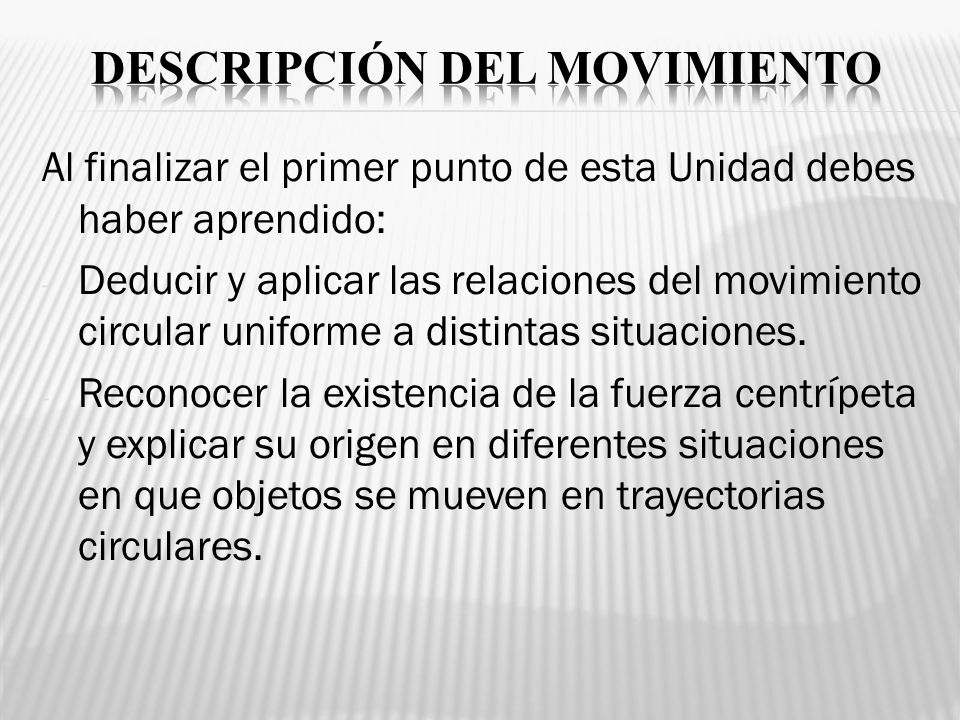

2 Al finalizar el primer punto de esta Unidad debes haber aprendido: - Deducir y aplicar las relaciones del movimiento circular uniforme a distintas situaciones. - Reconocer la existencia de la fuerza centrípeta y explicar su origen en diferentes situaciones en que objetos se mueven en trayectorias circulares.

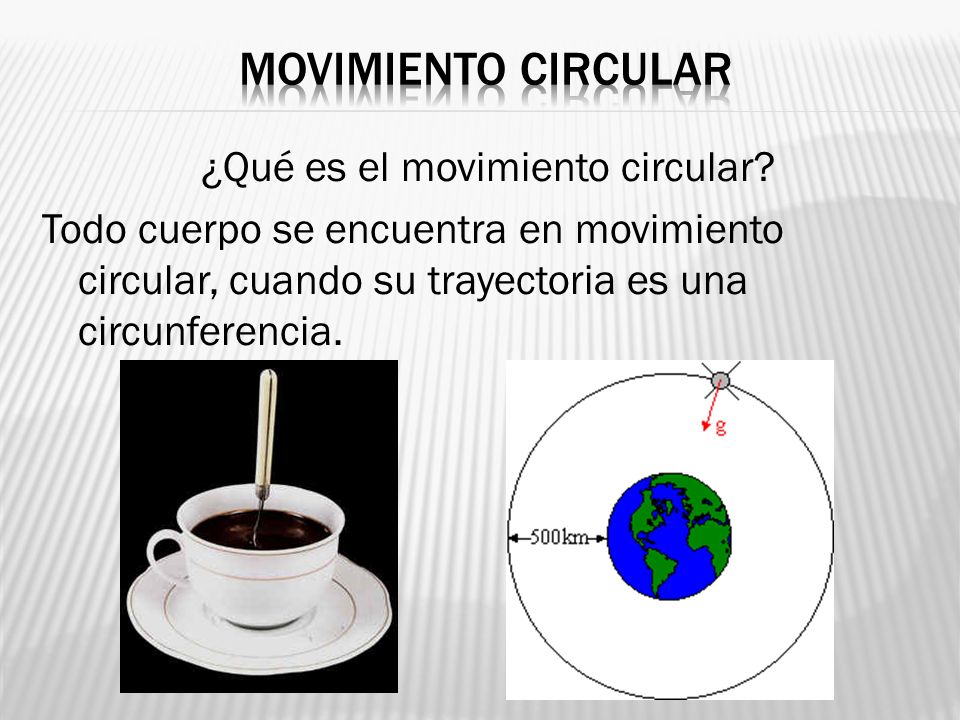

3 ¿Qué es el movimiento circular? Todo cuerpo se encuentra en movimiento circular, cuando su trayectoria es una circunferencia.

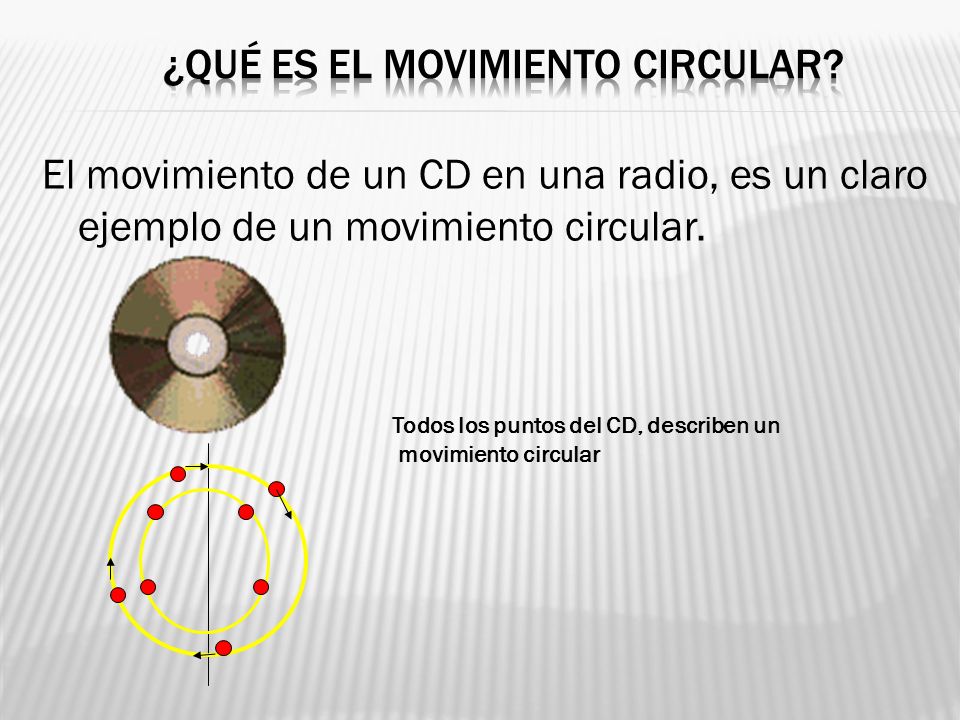

4 El movimiento de un CD en una radio, es un claro ejemplo de un movimiento circular. Todos los puntos del CD, describen un movimiento circular

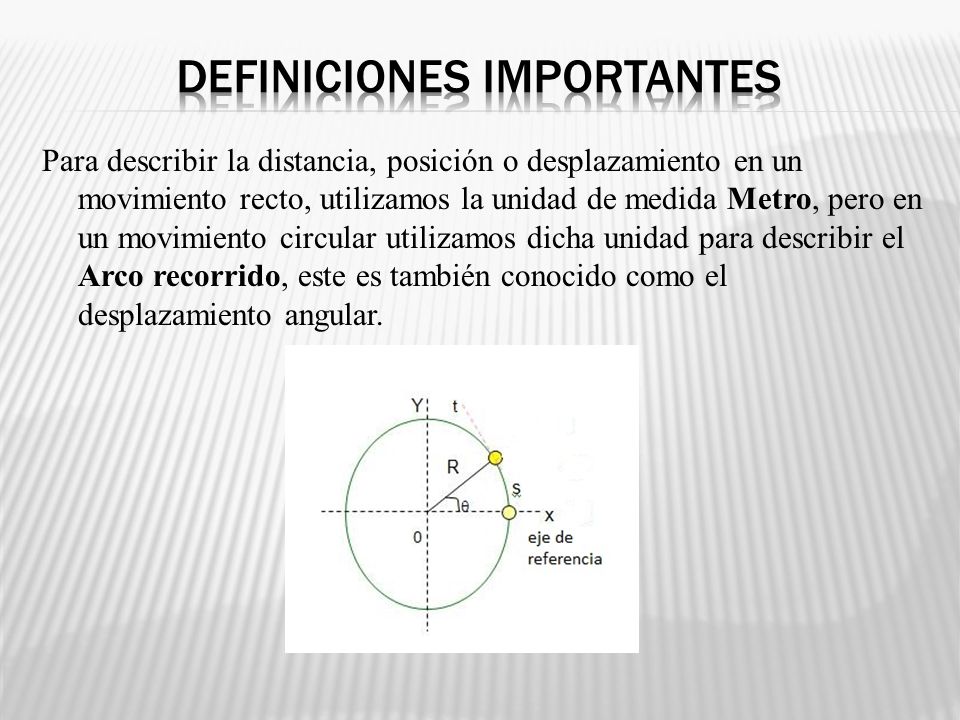

5 Para describir la distancia, posición o desplazamiento en un movimiento recto, utilizamos la unidad de medida Metro, pero en un movimiento circular utilizamos dicha unidad para describir el Arco recorrido, este es también conocido como el desplazamiento angular.

6 - Desplazamiento angular: Su unidad en el S.I. es el radián (r). Un radián es la medida para medir ángulos o desplazamiento angular, y tiene relación entre el arco de la circunferencia (s), y el radio (r): Su unidad es el radián

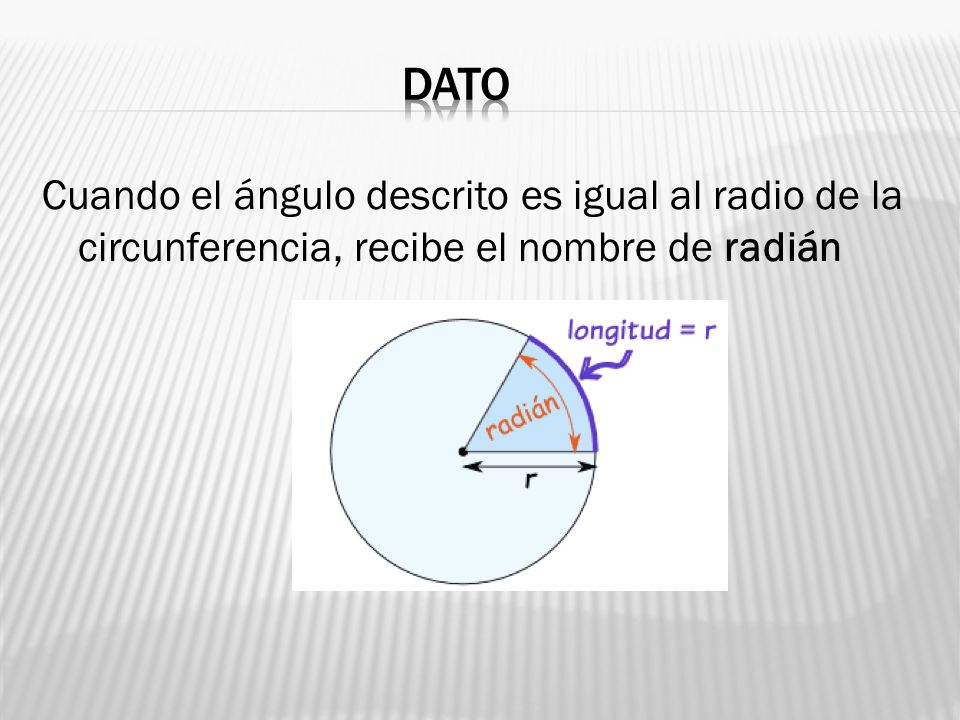

7 Cuando el ángulo descrito es igual al radio de la circunferencia, recibe el nombre de radián

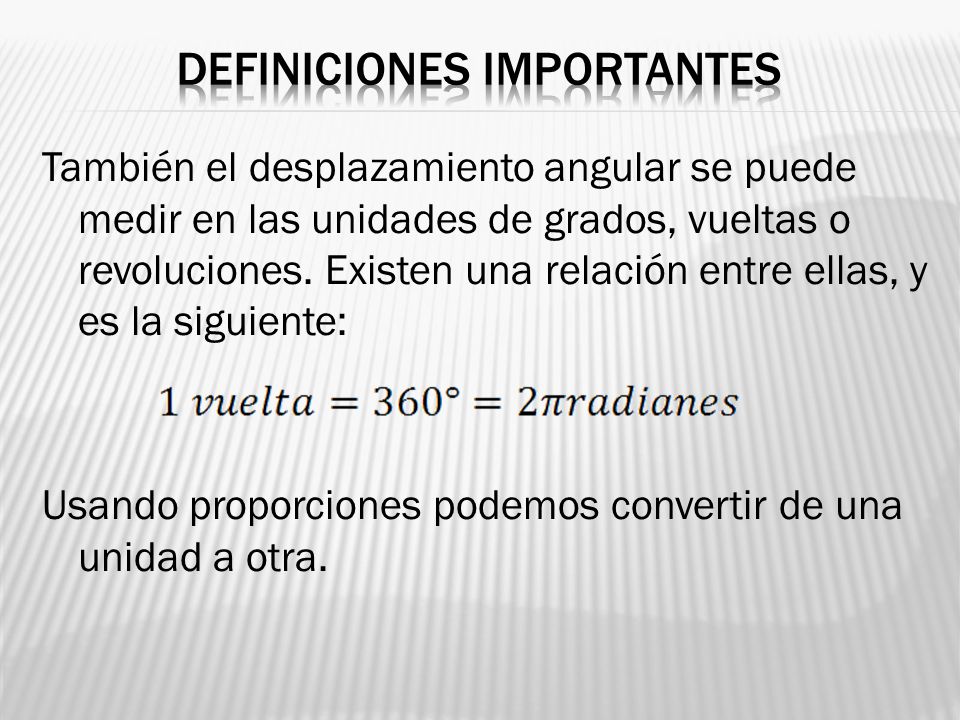

8 También el desplazamiento angular se puede medir en las unidades de grados, vueltas o revoluciones. Existen una relación entre ellas, y es la siguiente: Usando proporciones podemos convertir de una unidad a otra.

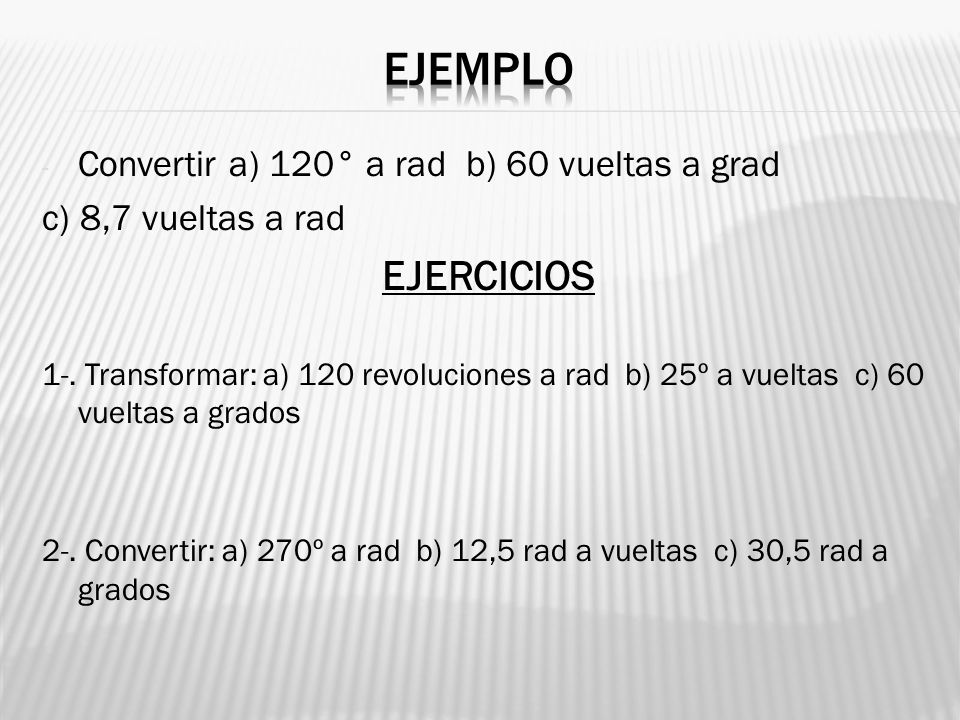

9 - Convertir a) 120° a rad b) 60 vueltas a grad c) 8,7 vueltas a rad EJERCICIOS 1-. Transformar: a) 120 revoluciones a rad b) 25º a vueltas c) 60 vueltas a grados 2-. Convertir: a) 270º a rad b) 12,5 rad a vueltas c) 30,5 rad a grados

10 3-. Dos amigos Rodrigo y Manuel, se encuentran en una pista atlética de forma circular de radio 100 m. Manuel recorre la pista mientras Rodrigo lo observa desde el centro de esta. ¿Cómo puede Rodrigo determinarla distancia que recorrió su amigo Manuel desde el inicio hasta la meta?

11 Un cuerpo tiene movimiento circular, cuando su trayectoria es una circunferencia, si además de eso, el valor de la velocidad permanece constante, el movimiento circular recibe el nombre de uniforme. Entonces en este movimiento el vector velocidad tiene magnitud constante, pero su dirección varía en forma continua.

12 El tiempo que la partícula tarda en dar una vuelta completa se denomina periodo del movimiento (T). [s]

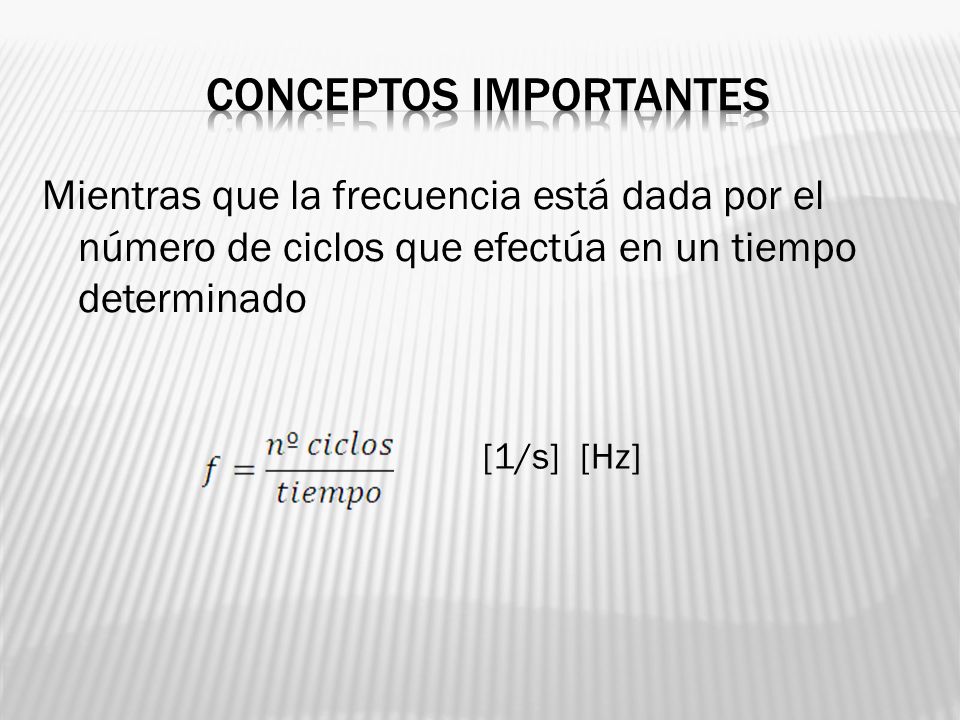

13 Mientras que la frecuencia está dada por el número de ciclos que efectúa en un tiempo determinado [1/s][Hz]

14

15 Siendo el movimiento uniforme, el valor de la velocidad estará dado por: Esta velocidad es conocida como velocidad tangencial o velocidad lineal. [m/s] La longitud de la circunferencia que, como se sabe es 2πR ( R es el radio de la trayectoria)

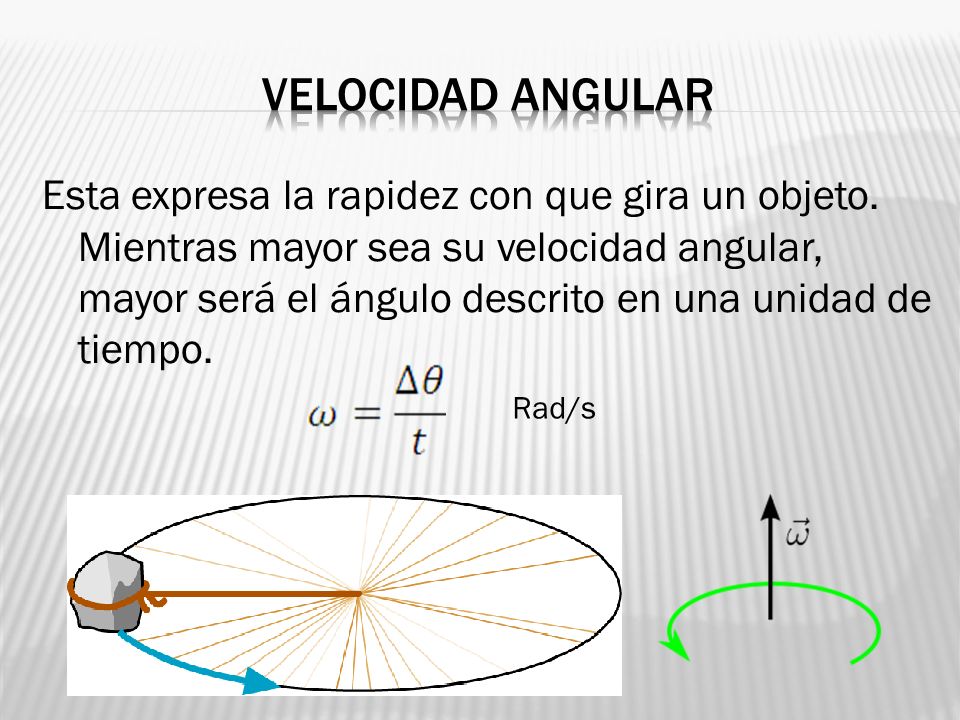

16 Esta expresa la rapidez con que gira un objeto. Mientras mayor sea su velocidad angular, mayor será el ángulo descrito en una unidad de tiempo. Rad/s

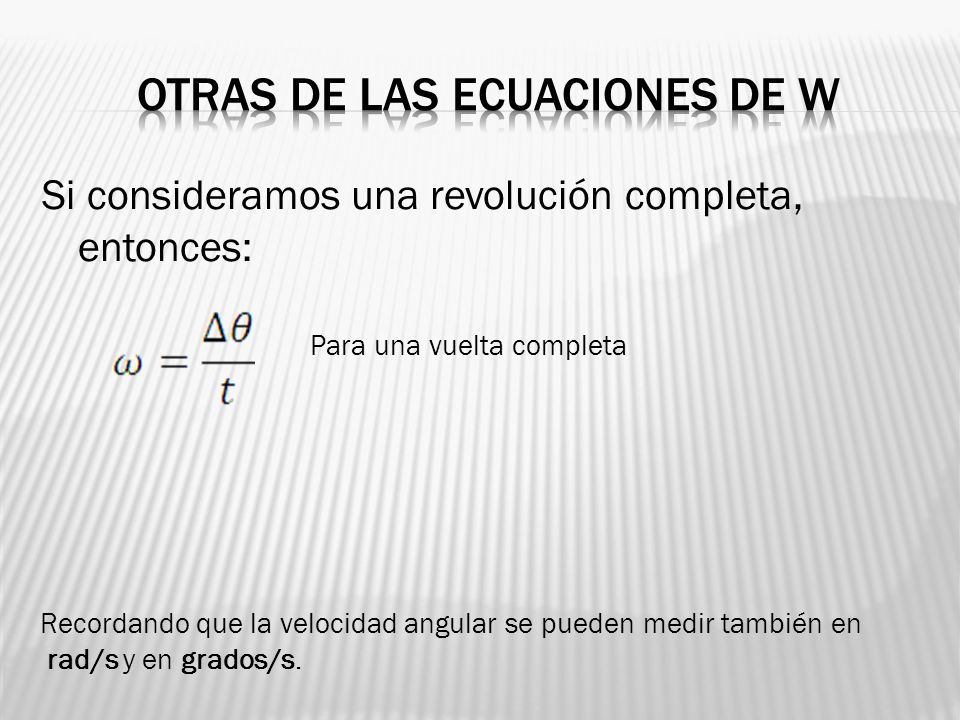

17 Si consideramos una revolución completa, entonces: Para una vuelta completa Recordando que la velocidad angular se pueden medir también en rad/s y en grados/s.

18

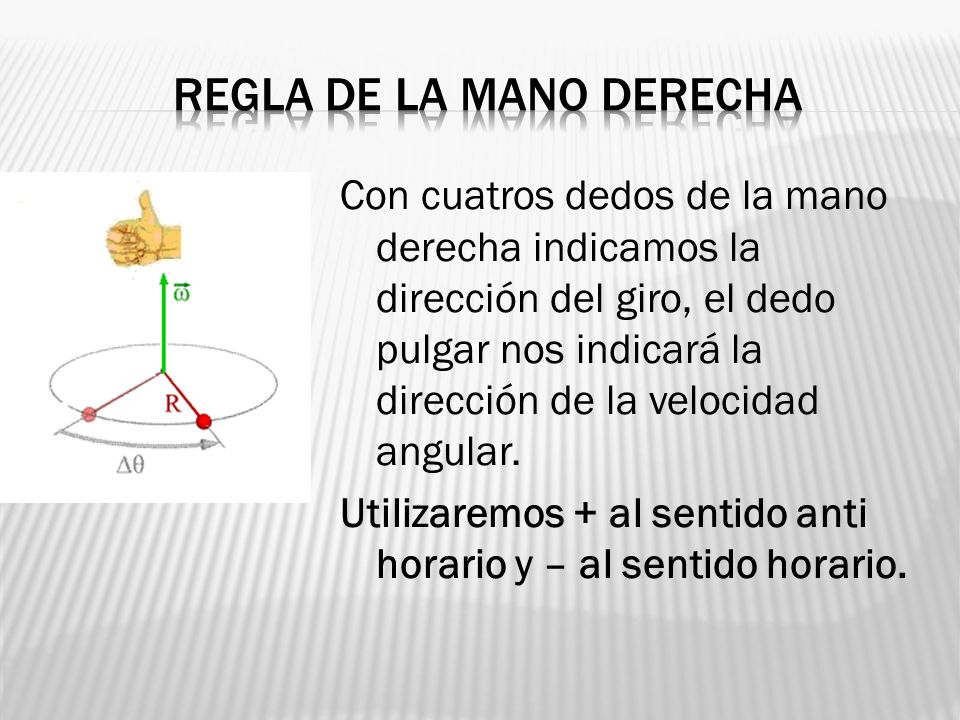

19 Con cuatros dedos de la mano derecha indicamos la dirección del giro, el dedo pulgar nos indicará la dirección de la velocidad angular. Utilizaremos + al sentido anti horario y – al sentido horario.

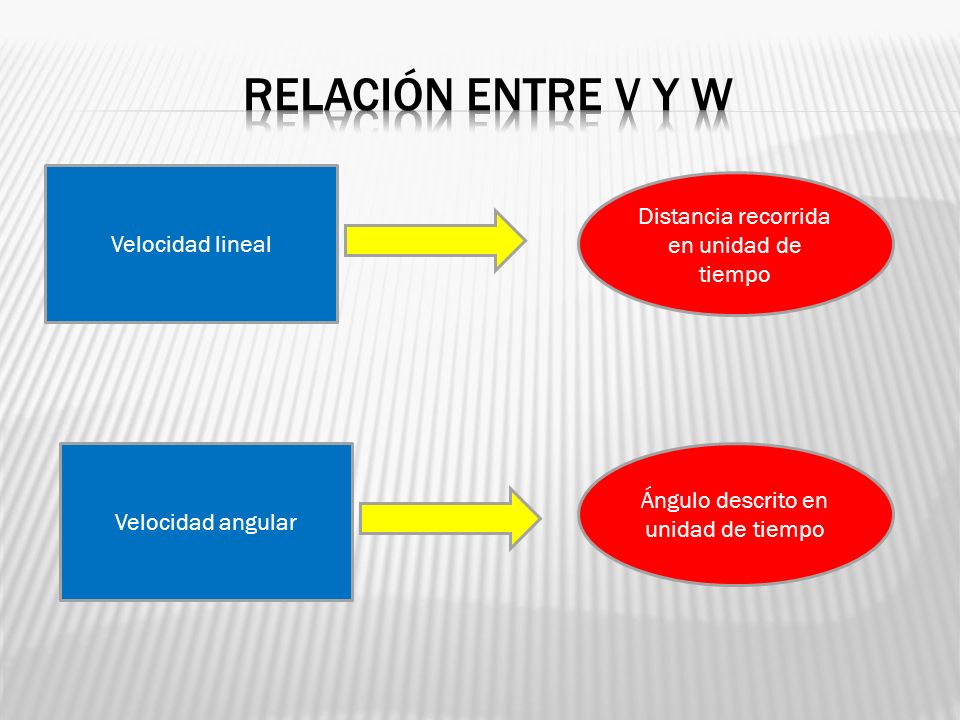

20 r Velocidad lineal Velocidad angular Distancia recorrida en unidad de tiempo Ángulo descrito en unidad de tiempo

21 Por lo tanto se obtiene:

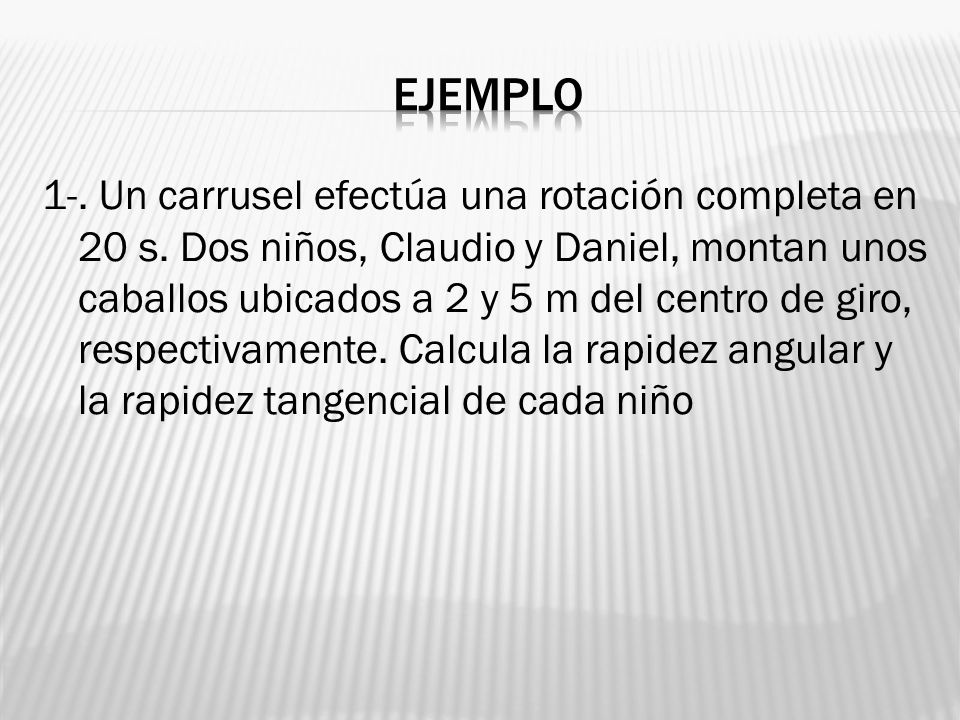

22 1-. Un carrusel efectúa una rotación completa en 20 s. Dos niños, Claudio y Daniel, montan unos caballos ubicados a 2 y 5 m del centro de giro, respectivamente. Calcula la rapidez angular y la rapidez tangencial de cada niño

23 ¿Cómo es la velocidad angular, de dos discos unidos? Una correa une dos discos, y las hace girar transmitiendo el movimiento circular

24 La correa no puede estirarse ni acortarse. Como sabemos: También se puede expresar:

25 Por lo tanto, a partir de lo anterior, contestemos la pregunta inicial. Las velocidades angulares son distintas porque los radios de rotación son distintos

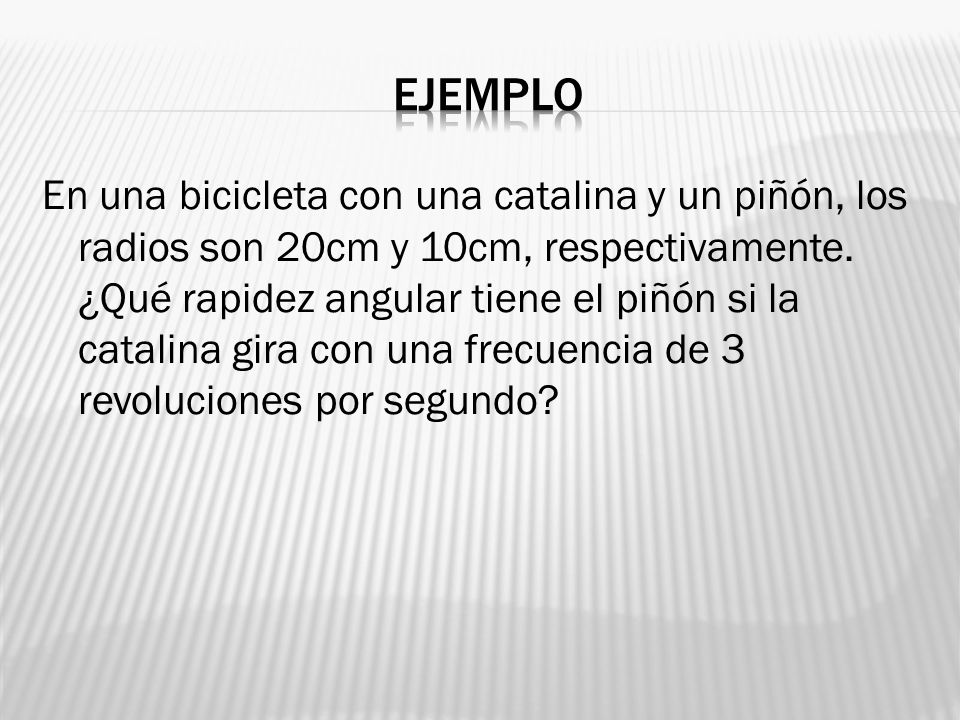

26 En una bicicleta con una catalina y un piñón, los radios son 20cm y 10cm, respectivamente. ¿Qué rapidez angular tiene el piñón si la catalina gira con una frecuencia de 3 revoluciones por segundo?

27 Es la relación que existe entre el cambio de dirección de la velocidad lineal de una partícula cuando recorre un movimiento circular. Siempre apunta hacia el centro de la circunferencia. o…

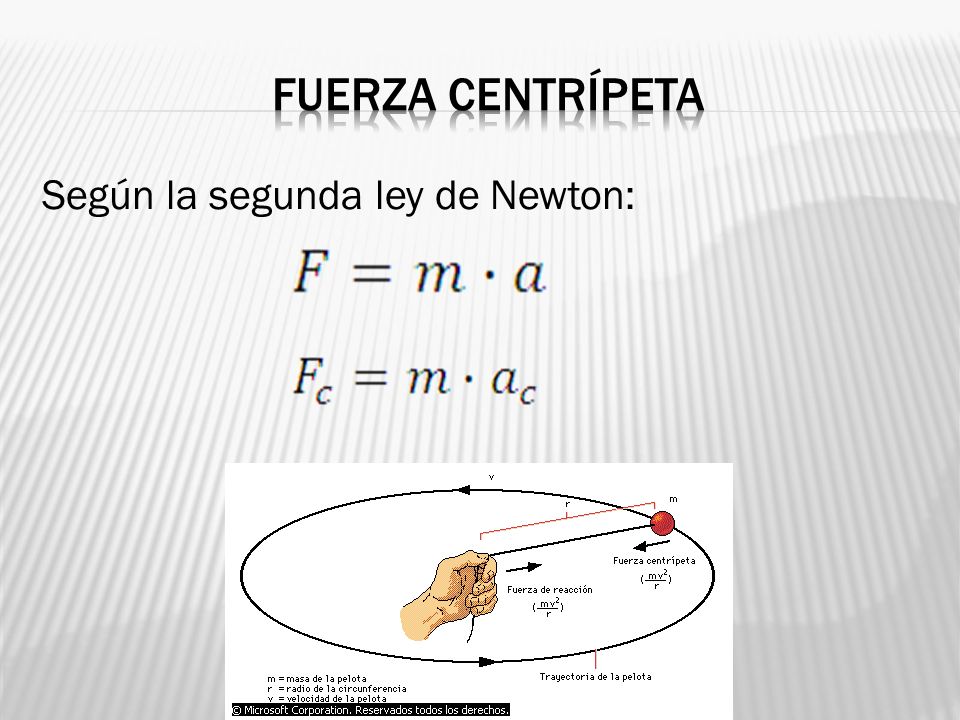

28 Según la segunda ley de Newton:

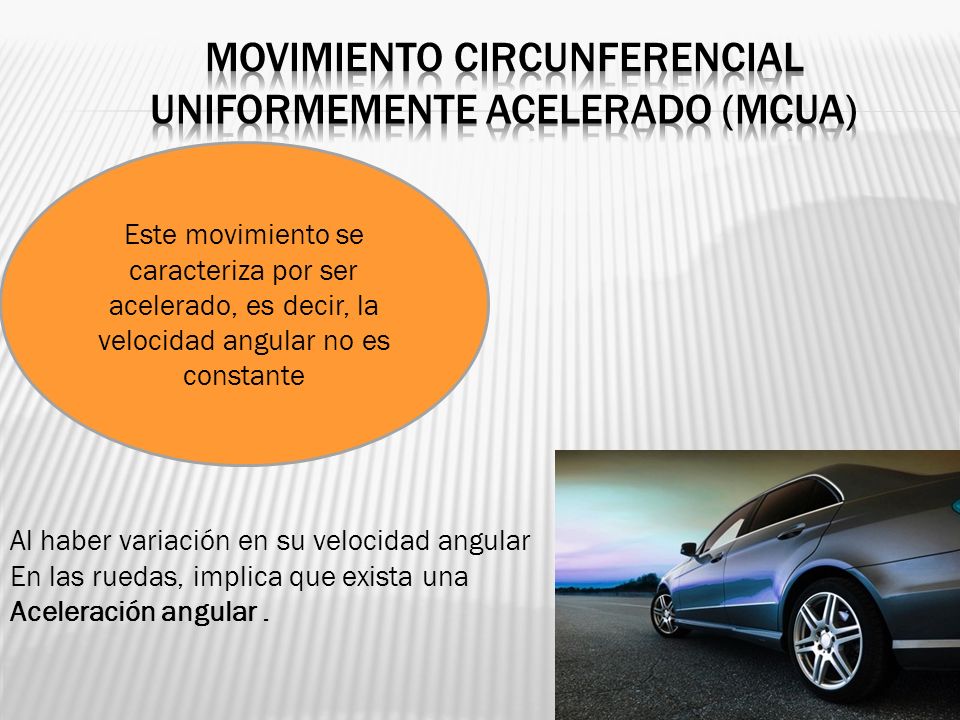

29 Este movimiento se caracteriza por ser acelerado, es decir, la velocidad angular no es constante Al haber variación en su velocidad angular En las ruedas, implica que exista una Aceleración angular.

30 Aceleración media Variación de la velocidad en un determinado tiempo

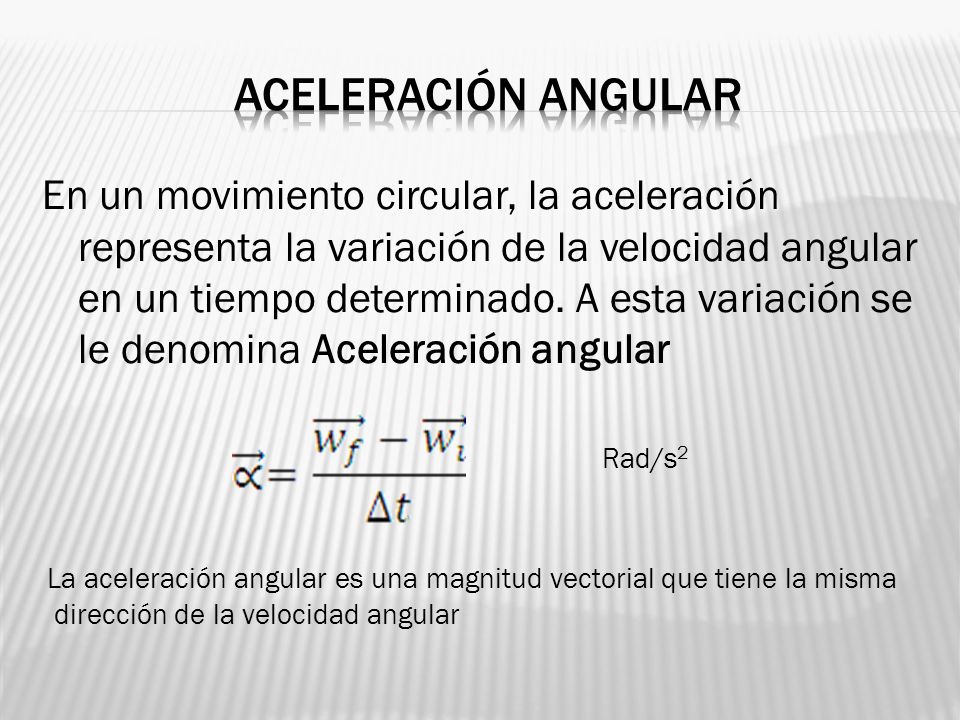

31 En un movimiento circular, la aceleración representa la variación de la velocidad angular en un tiempo determinado. A esta variación se le denomina Aceleración angular Rad/s 2 La aceleración angular es una magnitud vectorial que tiene la misma dirección de la velocidad angular

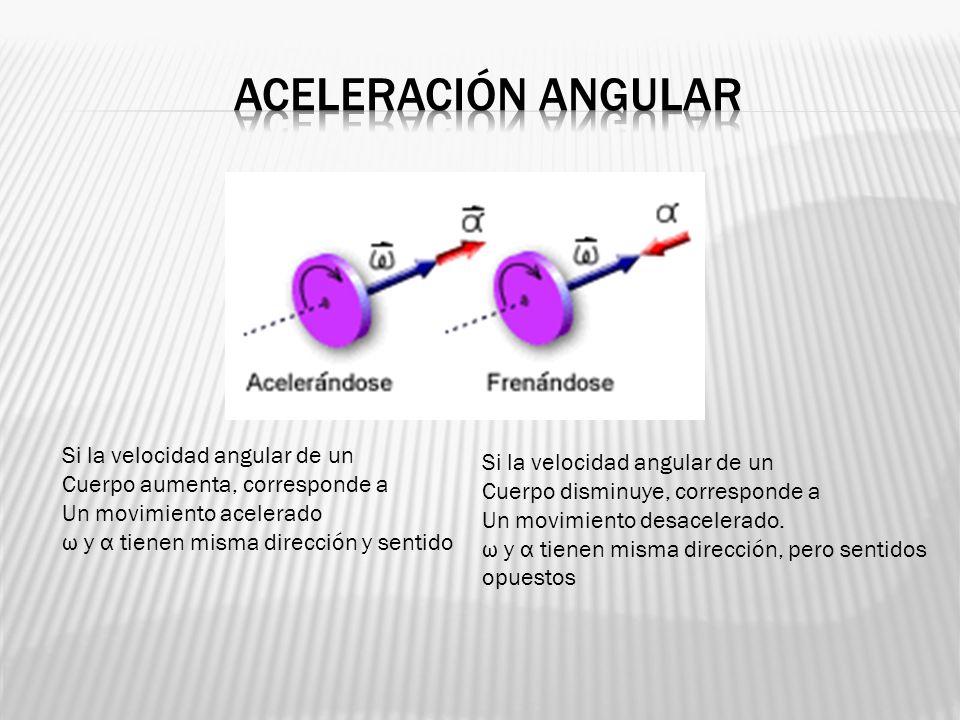

32 Si la velocidad angular de un Cuerpo aumenta, corresponde a Un movimiento acelerado ω y α tienen misma dirección y sentido Si la velocidad angular de un Cuerpo disminuye, corresponde a Un movimiento desacelerado. ω y α tienen misma dirección, pero sentidos opuestos

33 Ecuación itinerario, donde se puede Encontrar la posición de un cuerpo En cualquier instante de tiempo A través de la ecuación de la velocidad, se Puede encontrar esta en cualquier instante De tiempo Ecuación para encontrar la velocidad Independiente del tiempo. Estas ecuaciones nos permiten resolver problemas de movimiento circular, tanto MCU como MCUA. Si la velocidad angular es constante, la aceleración angular será cero, por lo que se simplifican las ecuaciones.

34

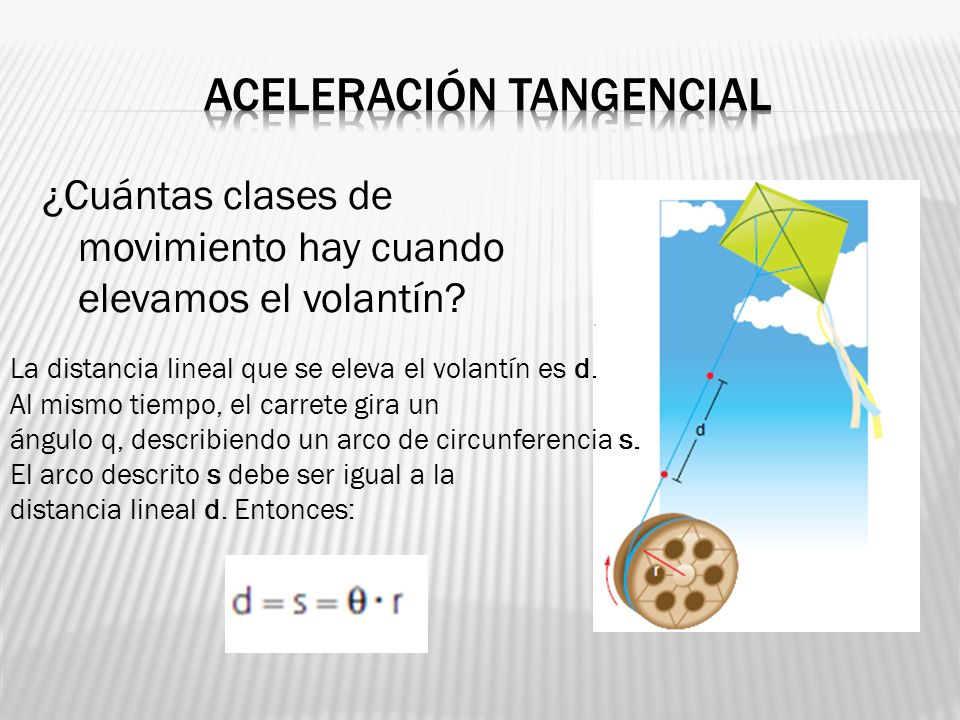

35 ¿Cuántas clases de movimiento hay cuando elevamos el volantín? La distancia lineal que se eleva el volantín es d. Al mismo tiempo, el carrete gira un ángulo q, describiendo un arco de circunferencia s. El arco descrito s debe ser igual a la distancia lineal d. Entonces:

36

37 Aceleración centrípetaAceleración angular Aceleración tangencial está presente en un MC, debido a que el vector velocidad está cambiando en dirección. Si ésta aceleración es nula, simplemente no habrá rotación. puede o no existir. Si la rapidez angular es variable, existe aceleración angular. Si la rapidez es constante, como por ejemplo, en MCU, no hay aceleración angular puede o no existir. Si la rapidez es variable, existe aceleración tangencial. Si la rapidez es constante, como por ejemplo, en un MCU, no hay aceleración tangencial

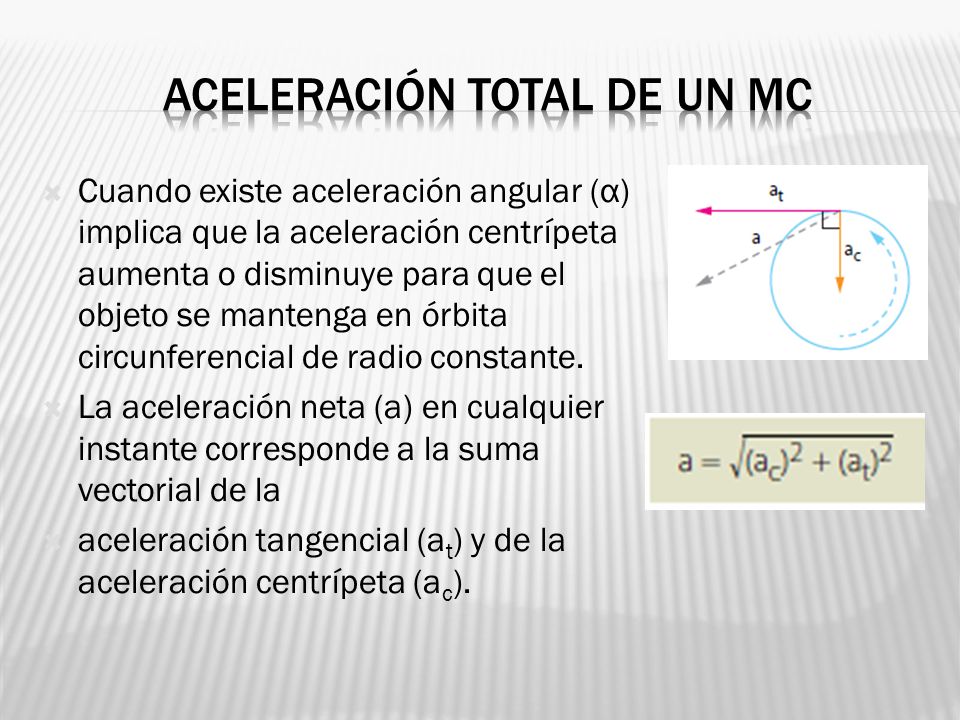

38 Cuando existe aceleración angular (α) implica que la aceleración centrípeta aumenta o disminuye para que el objeto se mantenga en órbita circunferencial de radio constante. La aceleración neta (a) en cualquier instante corresponde a la suma vectorial de la aceleración tangencial (a t ) y de la aceleración centrípeta (a c ).

39

40 Analicemos el concepto con el siguiente ejemplo: La capacidad que tenga el cuerpo para girar al ser sometido a una fuerza se denomina torque y se puede determinar mediante la siguiente expresión:

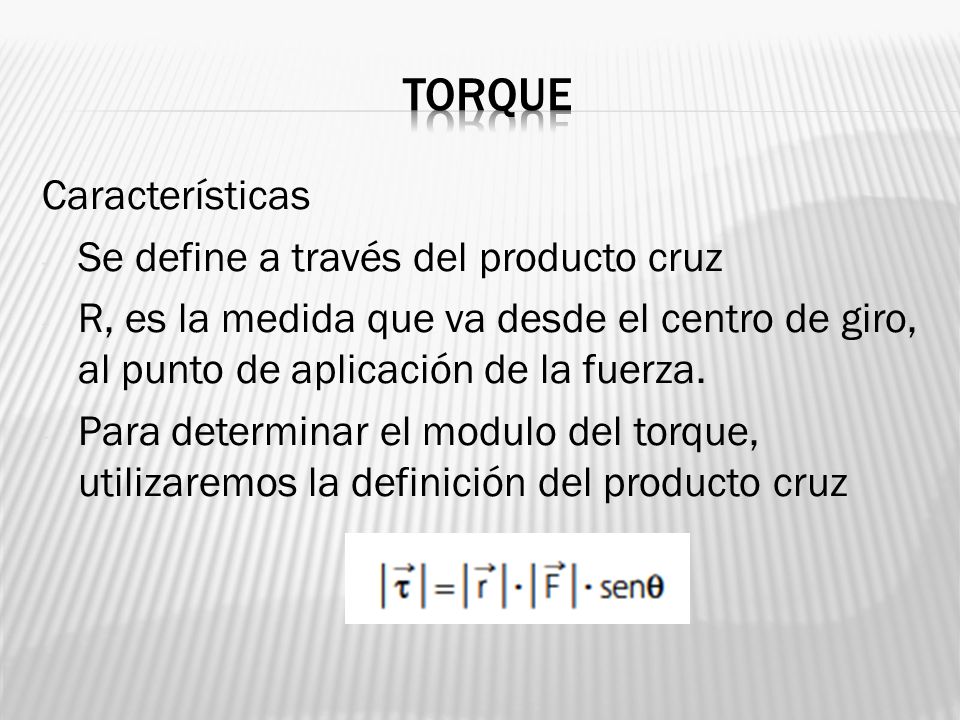

41 Características - Se define a través del producto cruz - R, es la medida que va desde el centro de giro, al punto de aplicación de la fuerza. - Para determinar el modulo del torque, utilizaremos la definición del producto cruz

42 El ángulo θ corresponde al ángulo que forma r con la fuerza F. En la mayoría de los casos este ángulo es de 90º, por lo que el módulo del torque, estará definido por la siguiente expresión: Su unidad de medida es [Nm]

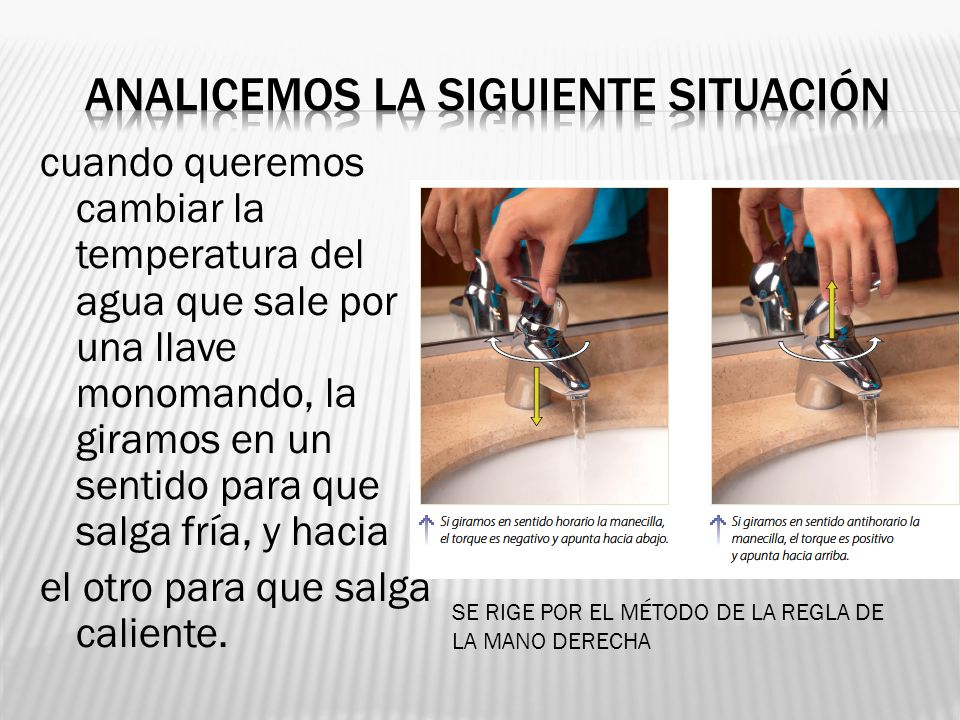

43 cuando queremos cambiar la temperatura del agua que sale por una llave monomando, la giramos en un sentido para que salga fría, y hacia el otro para que salga caliente. SE RIGE POR EL MÉTODO DE LA REGLA DE LA MANO DERECHA

44 TORQUE TRES CONDICIONES PARA QUE HAYA TORQUE: MODULO DE FUERZA NO SE PUEDE ANULAR BRAZO DE FUERZA NO PUEDE SER NULO ANGULO ENTRE BRAZO Y FUERZA NO PUEDE SER 0º O 180º

45

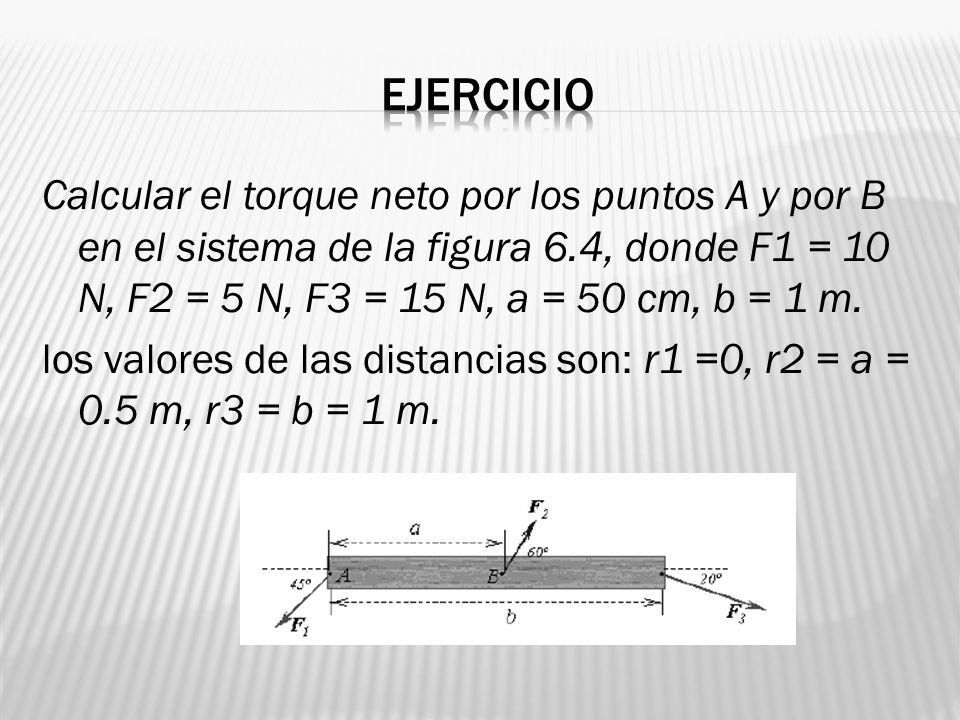

46 Calcular el torque neto por los puntos A y por B en el sistema de la figura 6.4, donde F1 = 10 N, F2 = 5 N, F3 = 15 N, a = 50 cm, b = 1 m. los valores de las distancias son: r1 =0, r2 = a = 0.5 m, r3 = b = 1 m.

47 Para calcular el torque debido al peso del cuerpo, se debe considerar que todo el peso está concentrado en un solo punto llamado Centro de gravedad. ¿Por qué no se cae?

48 Debido a que un cuerpo es una distribución continua de masa, en cada una de sus partes actúa la fuerza de gravedad. El centro de gravedad es la posición donde se puede considerar actuando la fuerza de gravedad neta, es el punto ubicado en la posición promedio donde se concentra el peso total del cuerpo. Para un objeto simétrico homogéneo, el centro de gravedad se encuentra en el centro geométrico, pero no para un objeto irregular.

49 ¿Por qué no se cae? Porque su centro de gravedad está geométricamente dentro de su base, que se llamaárea de sustentación. Si la torre continúa inclinándose hasta que su centro de gravedad caiga fuera del área de sustentación, entonces se derrumbará

50 Por lo general se analiza de un cuerpo, solo la traslación de este. F externas=0 Está en reposo Velocidad constante

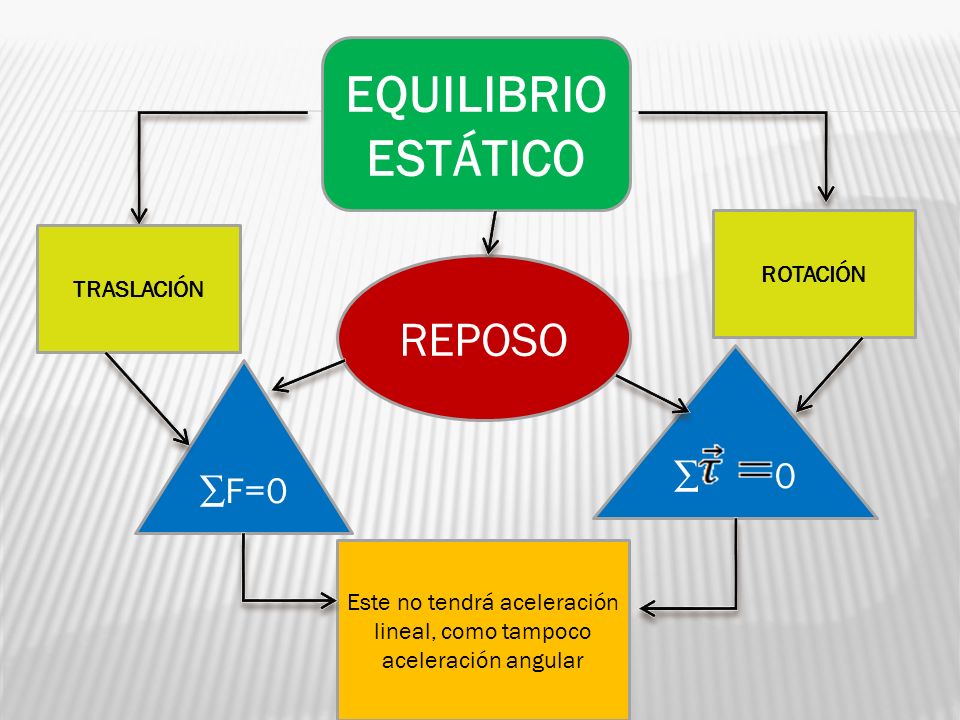

51 REPOSO EQUILIBRIO ESTÁTICO F=0 0 Este no tendrá aceleración lineal, como tampoco aceleración angular TRASLACIÓN ROTACIÓN

52 1º LEY DE NEWTON EQUILIBRIO DE ROTACIÓN

53 Recordando también que el análisis de la fuerzas se hace por eje de coordenadas, reduciremos todo el proceso vectorial, a solo tres ecuaciones escalares, que son: Cuando se tratan problemas con cuerpos rígidos se debe considerar la fuerza de gravedad o el peso del cuerpo, e incluir en los cálculos el torque producido por su peso.

54

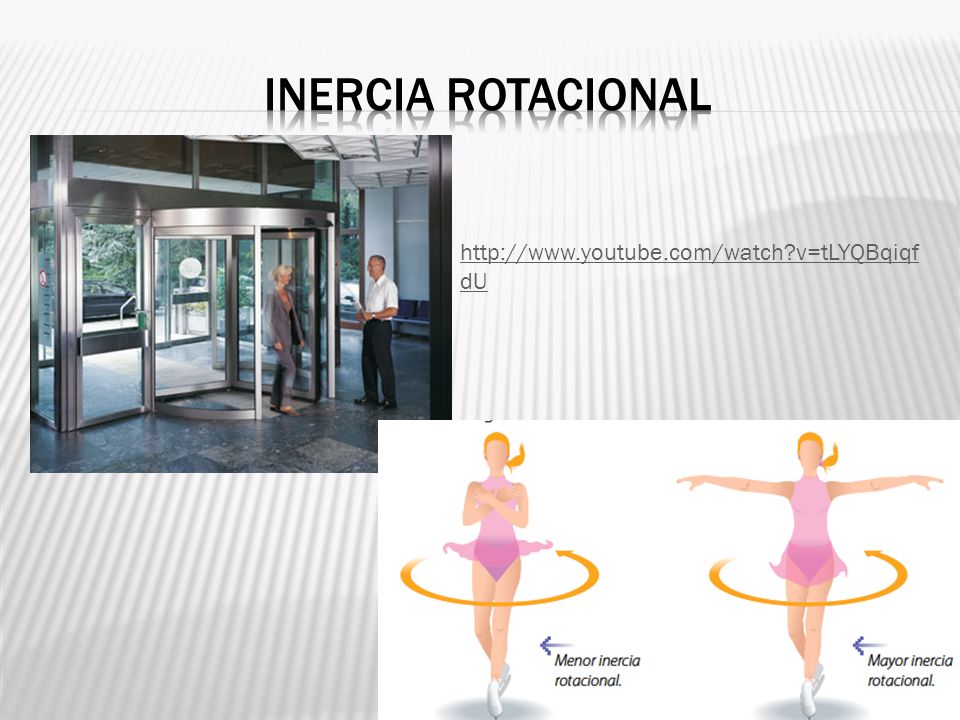

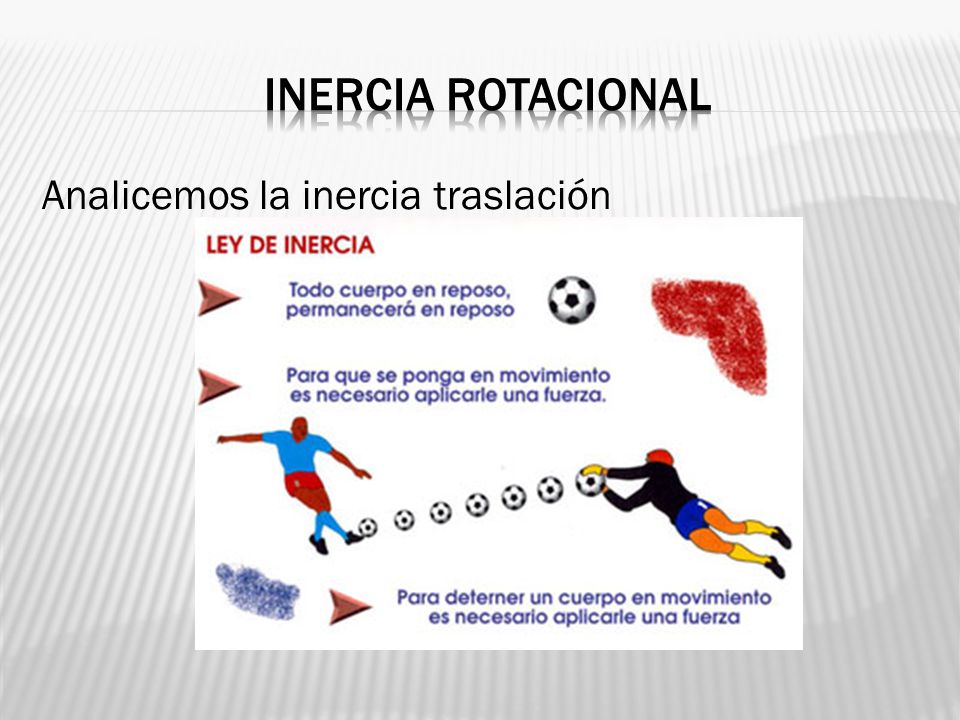

55 Analicemos la inercia traslación

56 dU

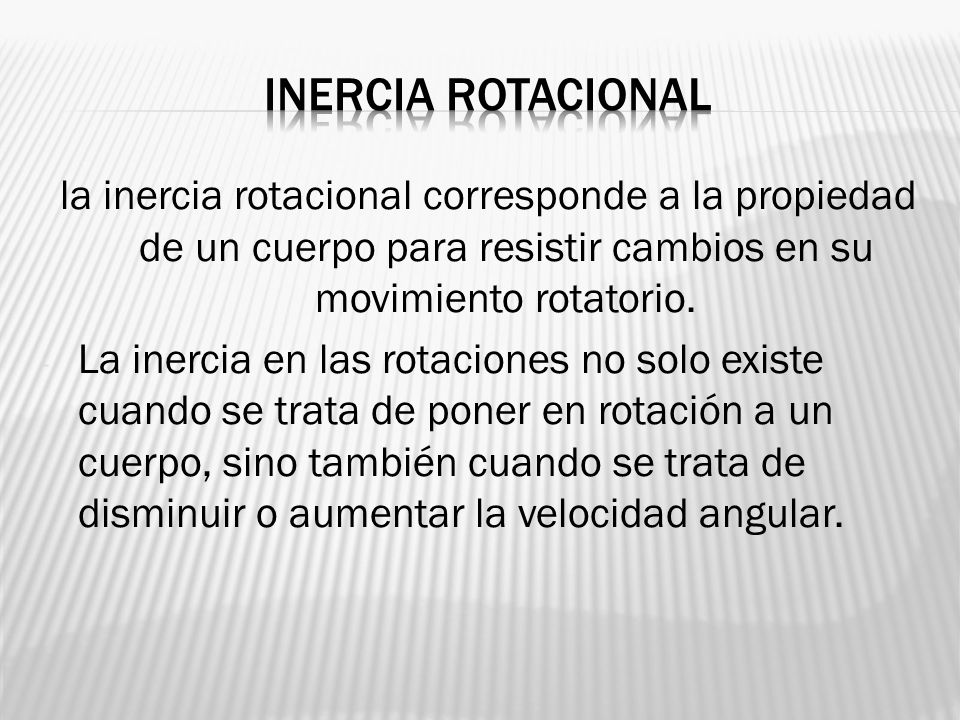

57 la inercia rotacional corresponde a la propiedad de un cuerpo para resistir cambios en su movimiento rotatorio. - La inercia en las rotaciones no solo existe cuando se trata de poner en rotación a un cuerpo, sino también cuando se trata de disminuir o aumentar la velocidad angular.

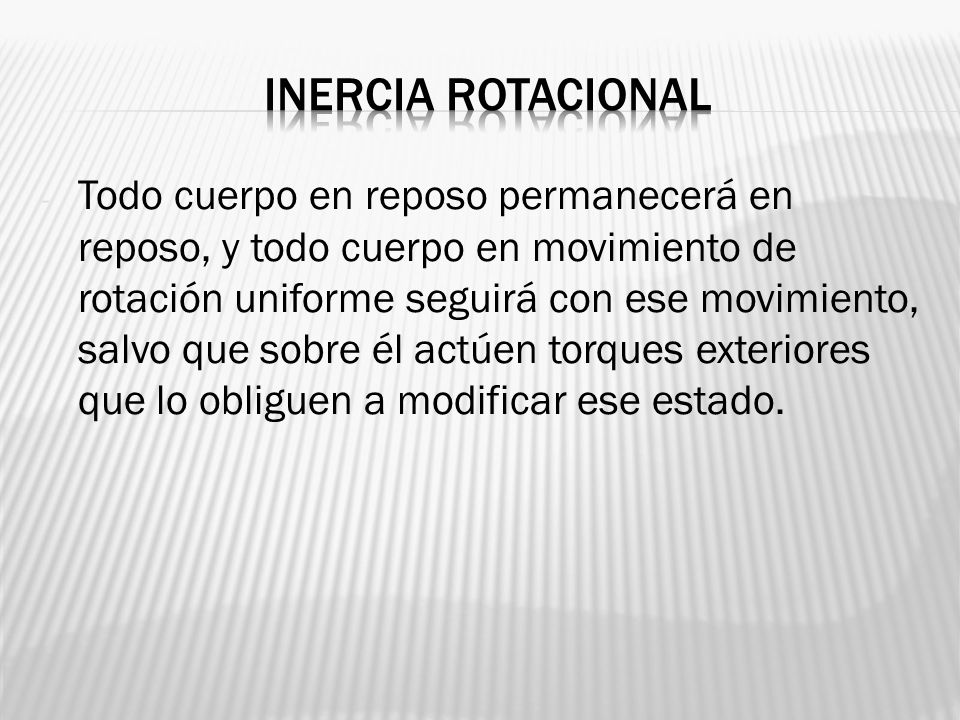

58 - Todo cuerpo en reposo permanecerá en reposo, y todo cuerpo en movimiento de rotación uniforme seguirá con ese movimiento, salvo que sobre él actúen torques exteriores que lo obliguen a modificar ese estado.

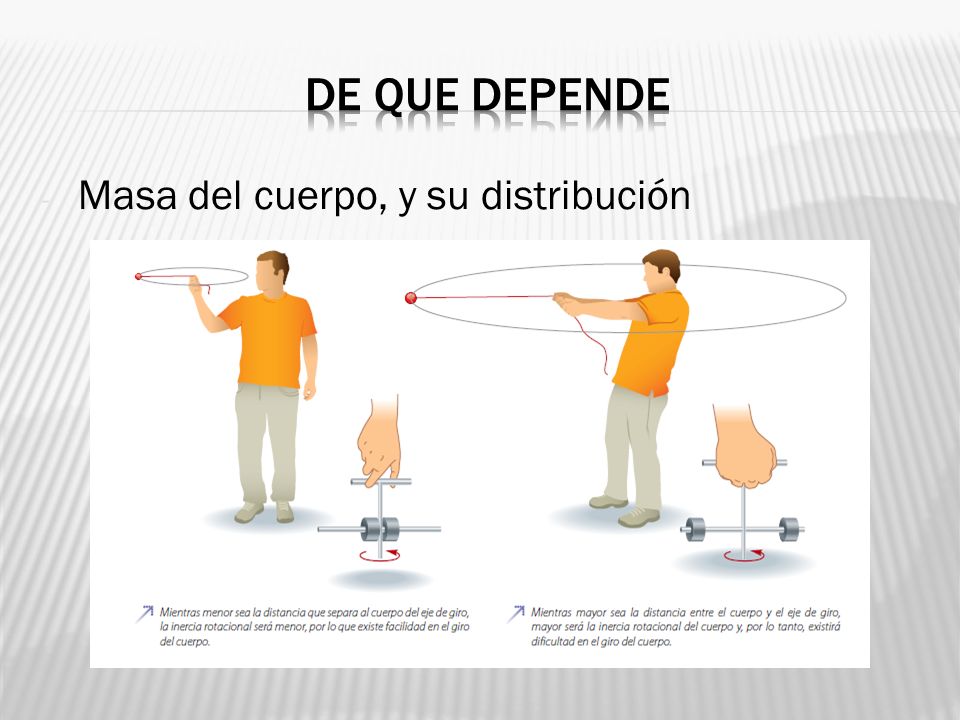

59 - Masa del cuerpo, y su distribución

60

61

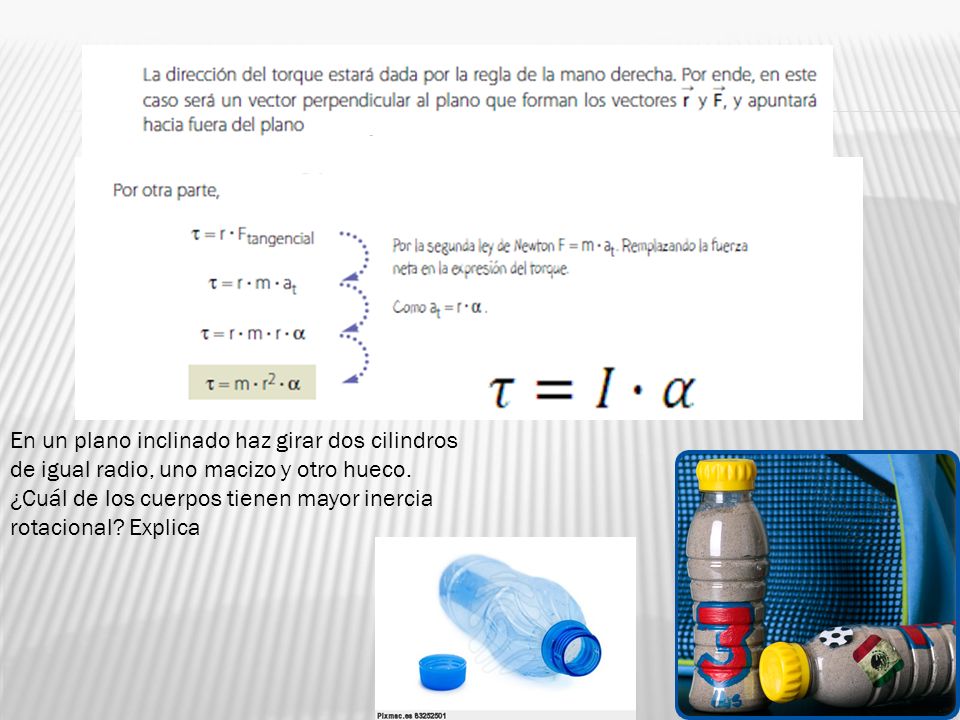

62 En un plano inclinado haz girar dos cilindros de igual radio, uno macizo y otro hueco. ¿Cuál de los cuerpos tienen mayor inercia rotacional? Explica

63

64 Entonces, ¿Qué ocurre con el equilibrista y la varilla que lleva? ¿Es para equilibrarse, o de adorno?

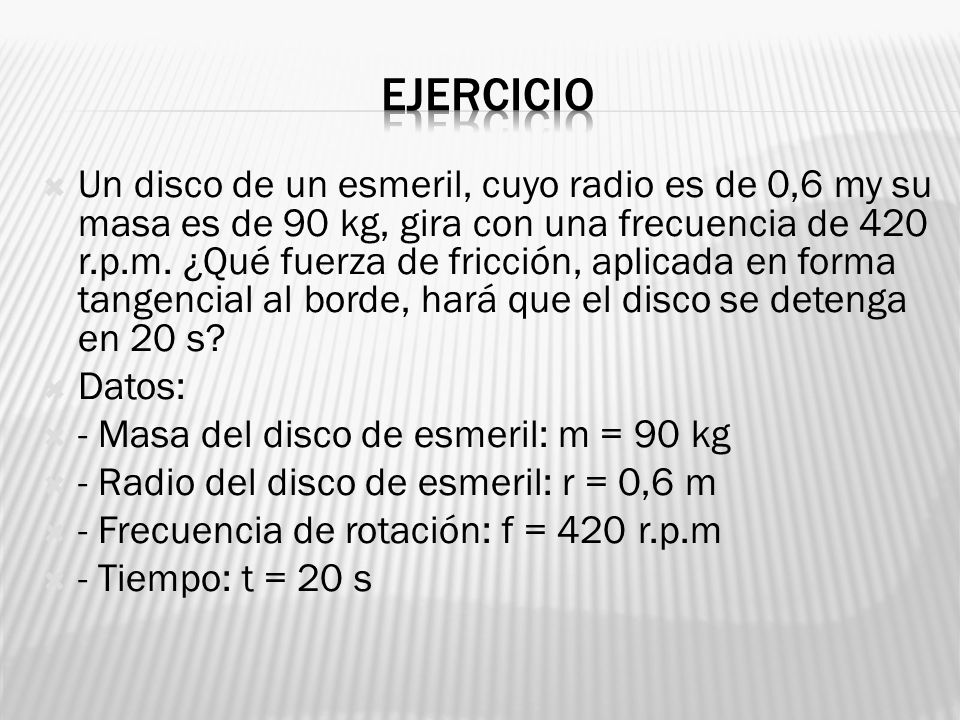

65 Un disco de un esmeril, cuyo radio es de 0,6 my su masa es de 90 kg, gira con una frecuencia de 420 r.p.m. ¿Qué fuerza de fricción, aplicada en forma tangencial al borde, hará que el disco se detenga en 20 s? Datos: - Masa del disco de esmeril: m = 90 kg - Radio del disco de esmeril: r = 0,6 m - Frecuencia de rotación: f = 420 r.p.m - Tiempo: t = 20 s

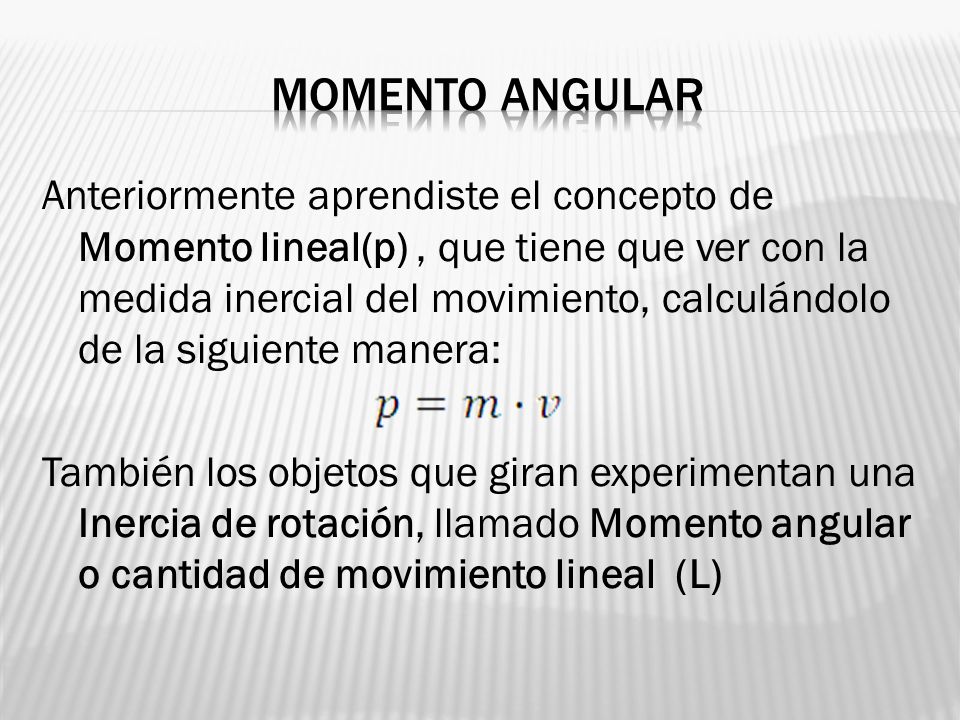

66 Anteriormente aprendiste el concepto de Momento lineal(p), que tiene que ver con la medida inercial del movimiento, calculándolo de la siguiente manera: También los objetos que giran experimentan una Inercia de rotación, llamado Momento angular o cantidad de movimiento lineal (L)

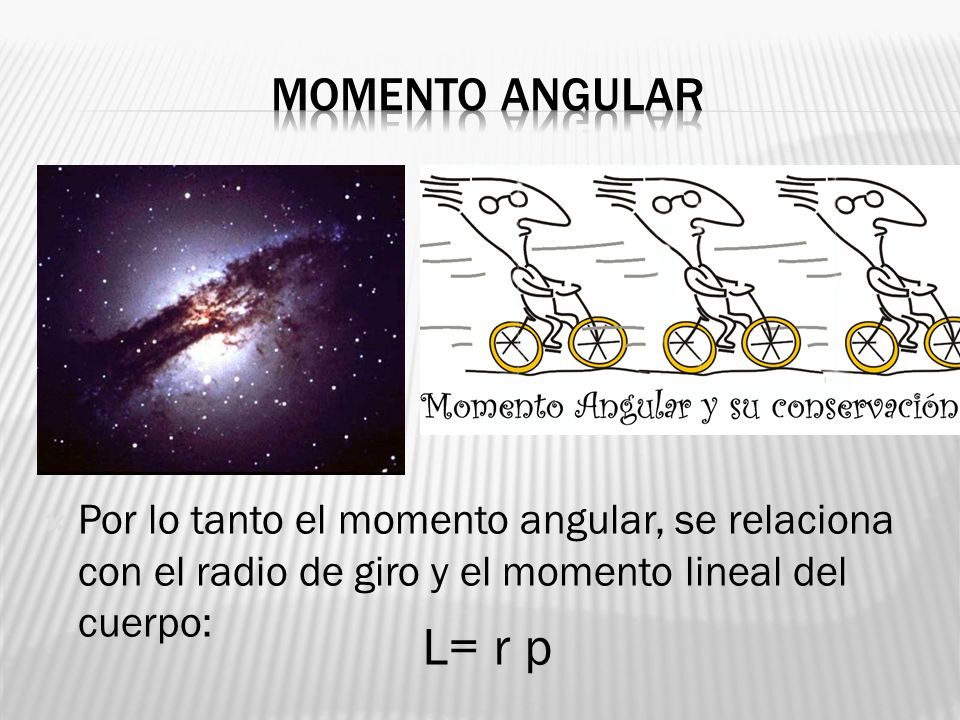

67 Por lo tanto el momento angular, se relaciona con el radio de giro y el momento lineal del cuerpo: L= r p

68 Como sabemos:

69 En conclusión el momento angular depende de su radio de giro, de la masa del objeto y de su velocidad angular. Podemos destacar que el momento angular el un producto vectorial donde se relaciona: Donde el vector del momento, mantiene la misma dirección que el eje de rotación.

70

71 Qué estás haciendo? Girando en sentido antihorario Cada vuelta roba al planeta momento angular Reduciendo su giro un poquitito Haciendo más larga la noche, empujando atrás el amanecer Dándome un poquito más de tiempo aquí Contigo

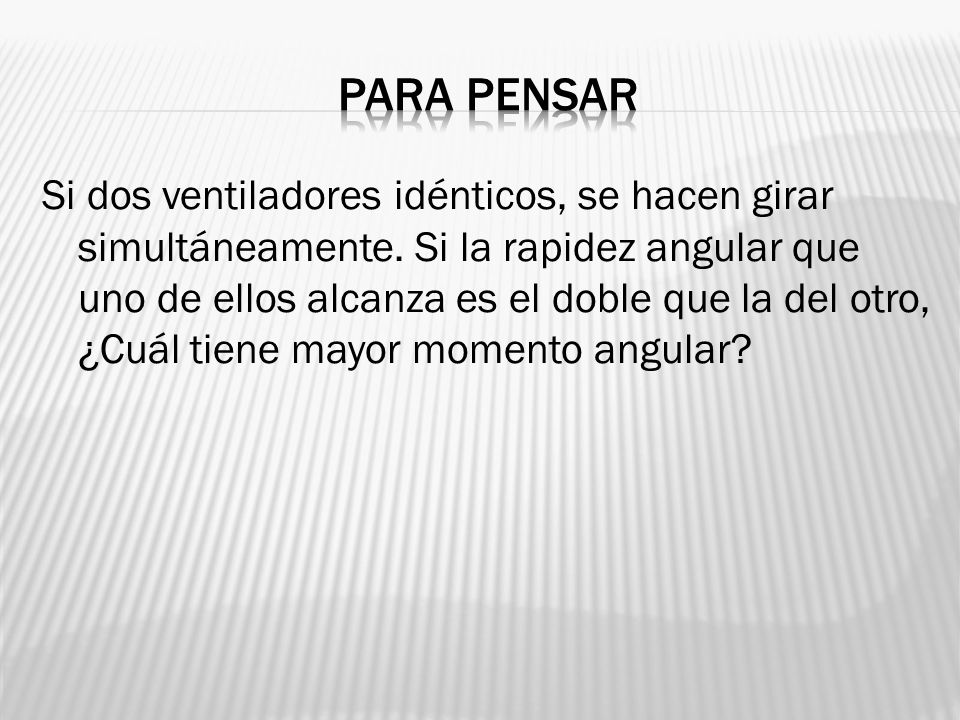

72 Si dos ventiladores idénticos, se hacen girar simultáneamente. Si la rapidez angular que uno de ellos alcanza es el doble que la del otro, ¿Cuál tiene mayor momento angular?

73

74 Al igual que la inercia lineal, podemos determinar la inercia rotacional a partir de la resistencia que pone al cambio de movimiento rotacional. En otras palabras, en el movimiento circular el momento de inercia cumple el mismo rol que la masa juega en el movimiento rectilíneo.

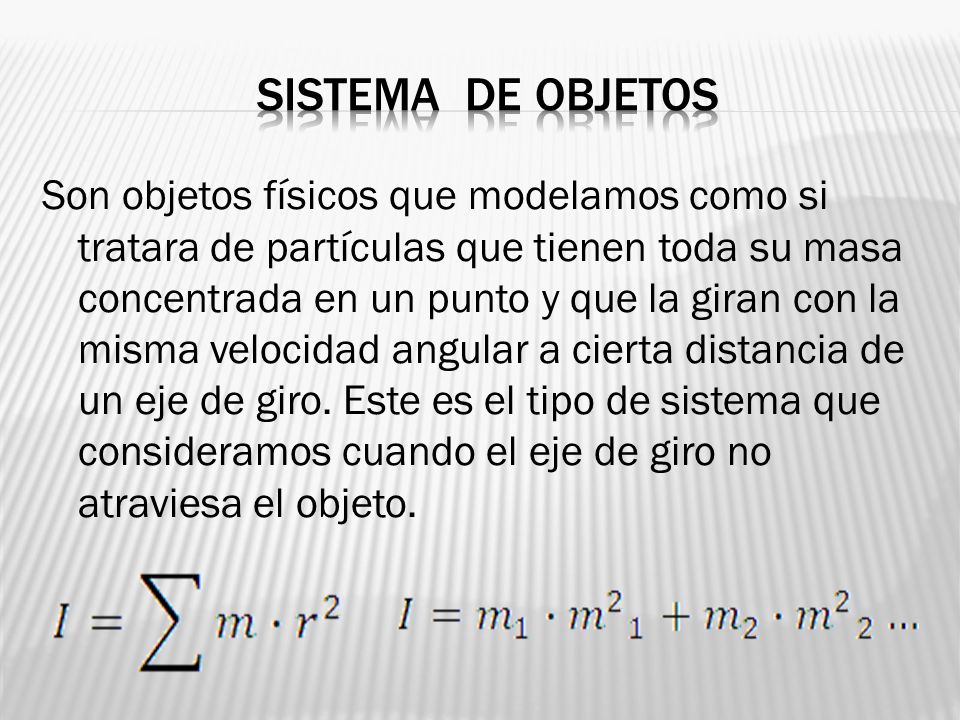

75 Son objetos físicos que modelamos como si tratara de partículas que tienen toda su masa concentrada en un punto y que la giran con la misma velocidad angular a cierta distancia de un eje de giro. Este es el tipo de sistema que consideramos cuando el eje de giro no atraviesa el objeto.

76 Por lo tanto, la suma de todas las inercias del sistema, se tomara como una única partícula, que gira alrededor de un eje externo, por lo tanto el momento de Inercia será:

77

78

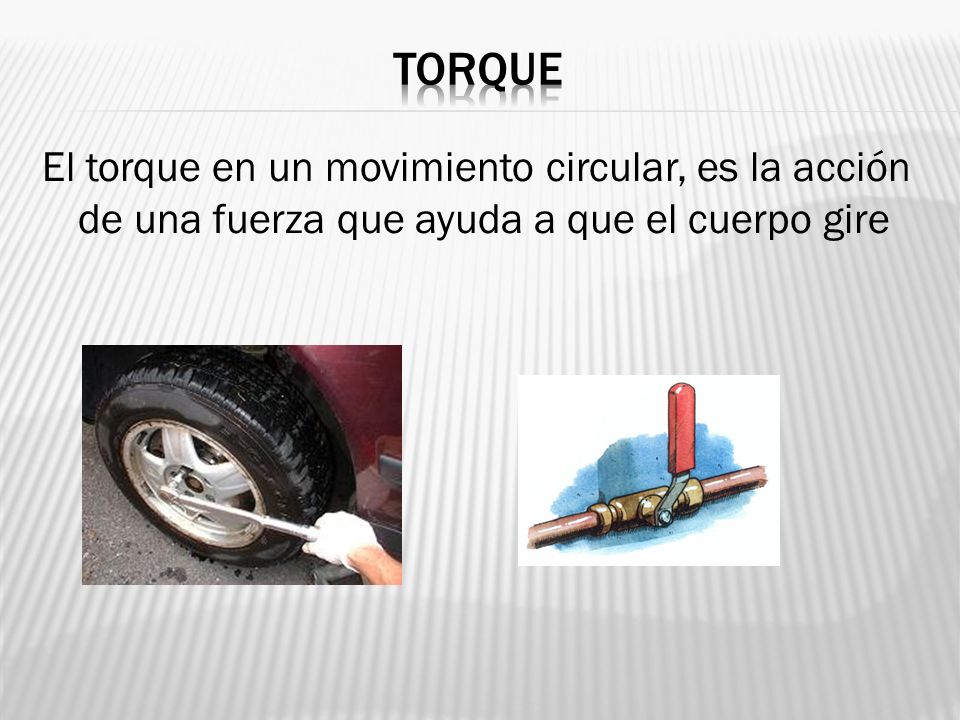

79 El torque en un movimiento circular, es la acción de una fuerza que ayuda a que el cuerpo gire

80 El torque tiene relación con la fuerza que se aplica a un cuerpo, con la distancia desde el punto donde se aplica hasta el punto de giro (Nm)

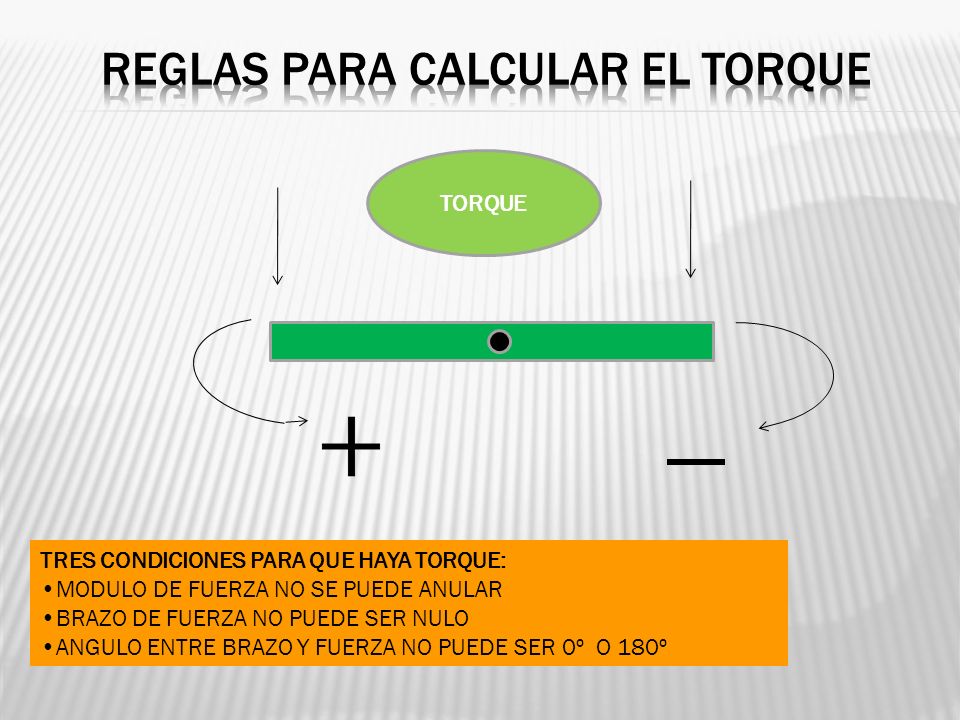

81 TORQUE TRES CONDICIONES PARA QUE HAYA TORQUE: MODULO DE FUERZA NO SE PUEDE ANULAR BRAZO DE FUERZA NO PUEDE SER NULO ANGULO ENTRE BRAZO Y FUERZA NO PUEDE SER 0º O 180º

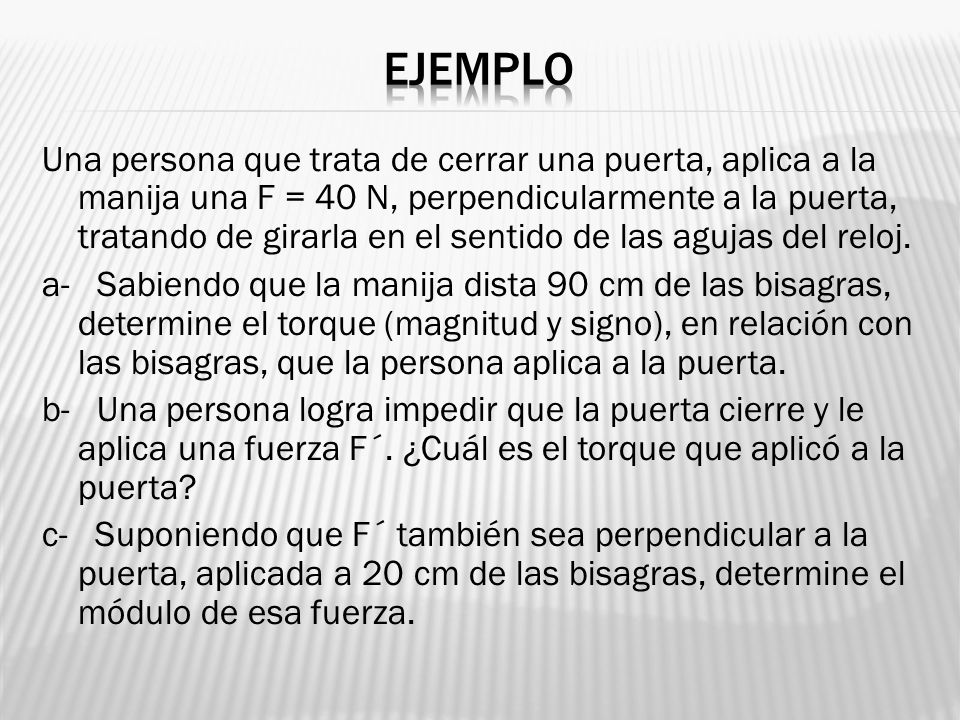

82 Una persona que trata de cerrar una puerta, aplica a la manija una F = 40 N, perpendicularmente a la puerta, tratando de girarla en el sentido de las agujas del reloj. a- Sabiendo que la manija dista 90 cm de las bisagras, determine el torque (magnitud y signo), en relación con las bisagras, que la persona aplica a la puerta. b- Una persona logra impedir que la puerta cierre y le aplica una fuerza F´. ¿Cuál es el torque que aplicó a la puerta? c- Suponiendo que F´ también sea perpendicular a la puerta, aplicada a 20 cm de las bisagras, determine el módulo de esa fuerza.

83 Para hacer girar una tuerca que fija la rueda de un automóvil, es necesario un torque de 120 N.m. Suponiendo que la fuerza máxima que el conductor puede ejercer sea de 500 N. ¿Cuál debe ser la longitud mínima del brazo de la llave de cruz para que él logre sacar la rueda?

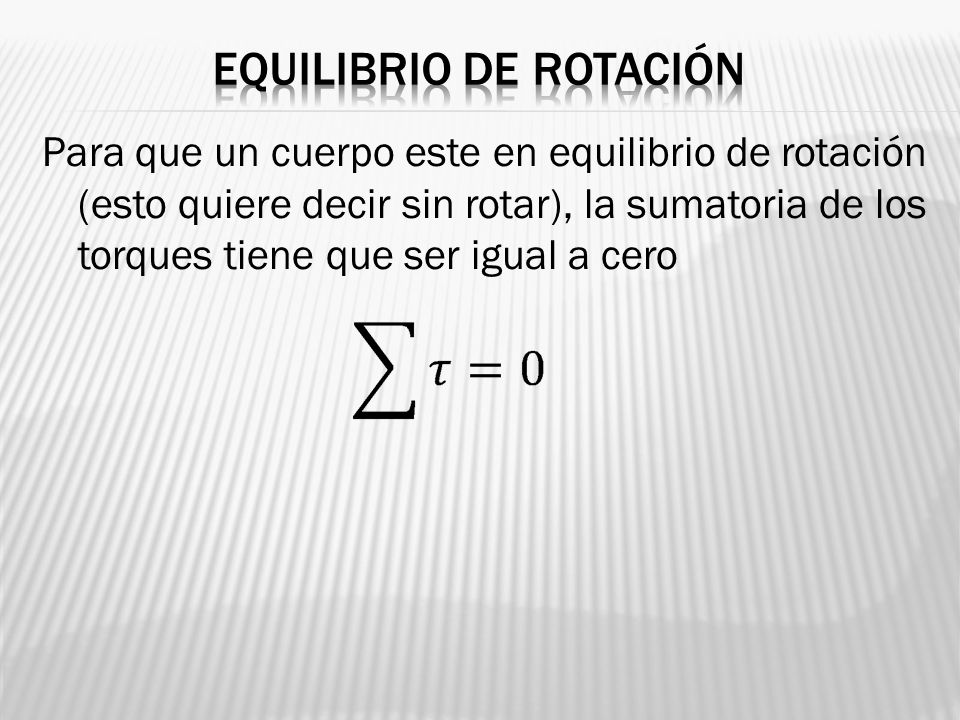

84 Para que un cuerpo este en equilibrio de rotación (esto quiere decir sin rotar), la sumatoria de los torques tiene que ser igual a cero

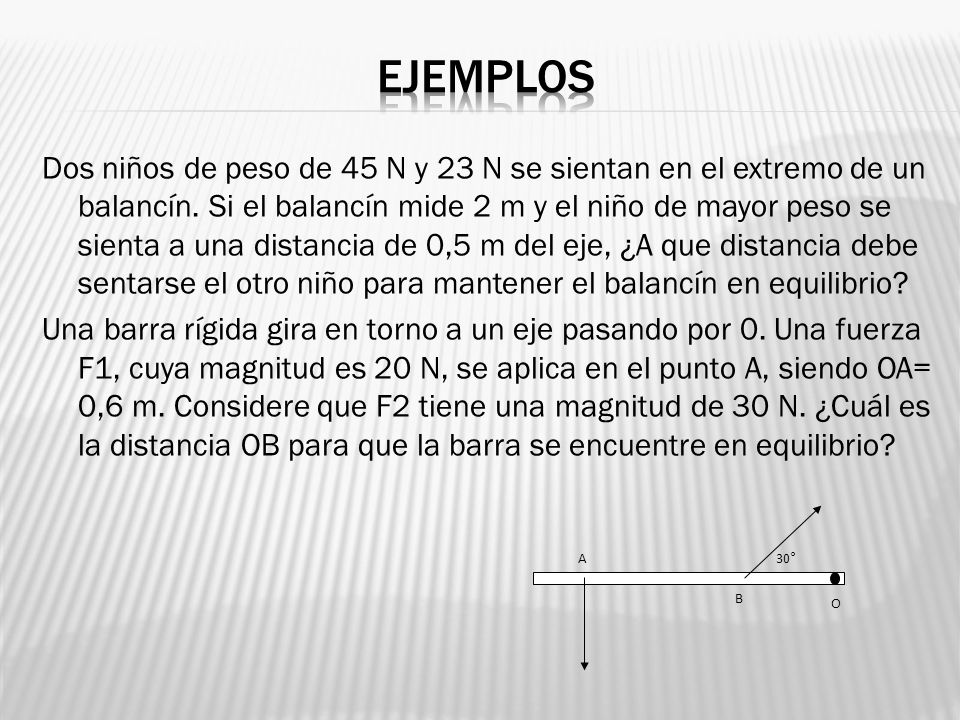

85 Dos niños de peso de 45 N y 23 N se sientan en el extremo de un balancín. Si el balancín mide 2 m y el niño de mayor peso se sienta a una distancia de 0,5 m del eje, ¿A que distancia debe sentarse el otro niño para mantener el balancín en equilibrio? Una barra rígida gira en torno a un eje pasando por 0. Una fuerza F1, cuya magnitud es 20 N, se aplica en el punto A, siendo OA= 0,6 m. Considere que F2 tiene una magnitud de 30 N. ¿Cuál es la distancia OB para que la barra se encuentre en equilibrio? 30°A B O
