1 UNIVERSIDAD AUTONOMA DE COLOMBIA
FACULTAD DE INGENIERIA DEPARTAMENTO DE CIENCIAS NATURALES Y EXACTAS SECCION DE FISICA ELECTRICIDAD Y MAGNETISMO LUIS FELIPE MILLAN BUITRAGO Luis F Millán B U. AUTONOMA DE COLOMBIA

2 Capacitancía y dieléctricos
Luis F Millán B U. AUTONOMA DE COLOMBIA

3 Unidad IV Introducción Objetivo general Objetivos específicos Capacitancía Combinación de capacitores Energía almacenada en un capacitor cargado Densidad de energía en un campo Dieléctricos Capacitores con dieléctrico Una descripción atómica de los dieléctricos Dipolo eléctrico en un campo eléctrico Auto- evaluación Solucionarlo Luis F Millán B U. AUTONOMA DE COLOMBIA

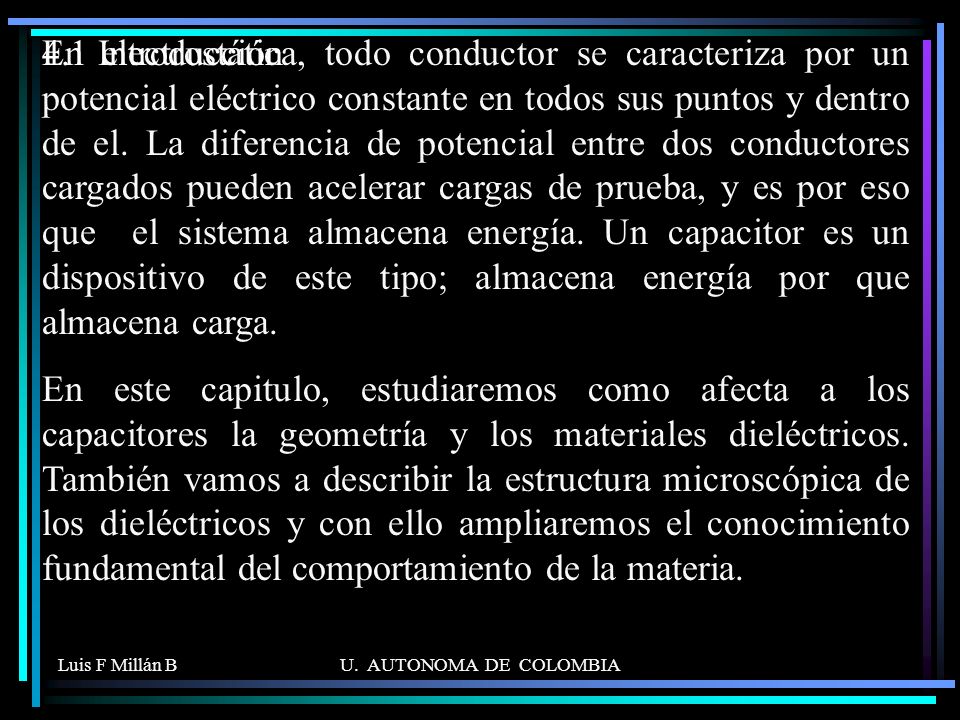

4 4.1 Introducción En electrostática, todo conductor se caracteriza por un potencial eléctrico constante en todos sus puntos y dentro de el. La diferencia de potencial entre dos conductores cargados pueden acelerar cargas de prueba, y es por eso que el sistema almacena energía. Un capacitor es un dispositivo de este tipo; almacena energía por que almacena carga. En este capitulo, estudiaremos como afecta a los capacitores la geometría y los materiales dieléctricos. También vamos a describir la estructura microscópica de los dieléctricos y con ello ampliaremos el conocimiento fundamental del comportamiento de la materia. Luis F Millán B U. AUTONOMA DE COLOMBIA

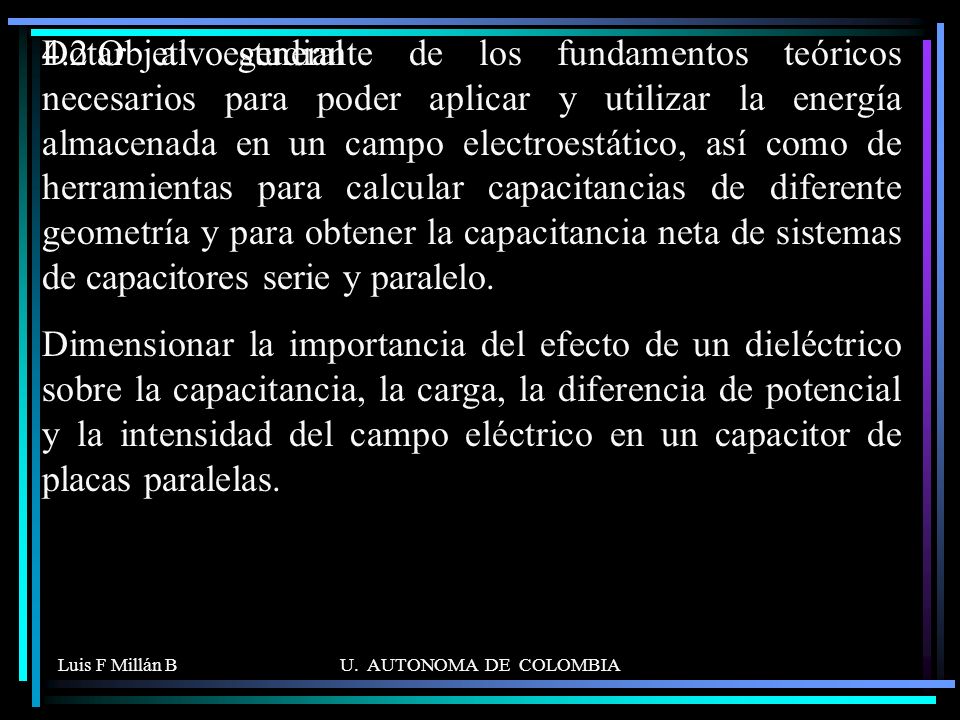

5 Dotar al estudiante de los fundamentos teóricos necesarios para poder aplicar y utilizar la energía almacenada en un campo electroestático, así como de herramientas para calcular capacitancias de diferente geometría y para obtener la capacitancia neta de sistemas de capacitores serie y paralelo. Dimensionar la importancia del efecto de un dieléctrico sobre la capacitancia, la carga, la diferencia de potencial y la intensidad del campo eléctrico en un capacitor de placas paralelas. 4.2 Objetivo general Luis F Millán B U. AUTONOMA DE COLOMBIA

6 4.3 Objetivos específicos
Estar en capacidad de interpretar la influencia que tiene un dieléctrico (material no conductor) dentro del capacitor en variables como: la intensidad del campo eléctrico, la capacitancia, la carga y la diferencia de potencial. Proyectar la aplicabilidad temática al estudio de una lámpara de destello, de un sintonizador de frecuencia de radio, de filtros para suministro de energía eléctrica o en circuitos electrónicos en donde los voltajes y corrientes varían con el tiempo. 4.3 Objetivos específicos Luis F Millán B U. AUTONOMA DE COLOMBIA

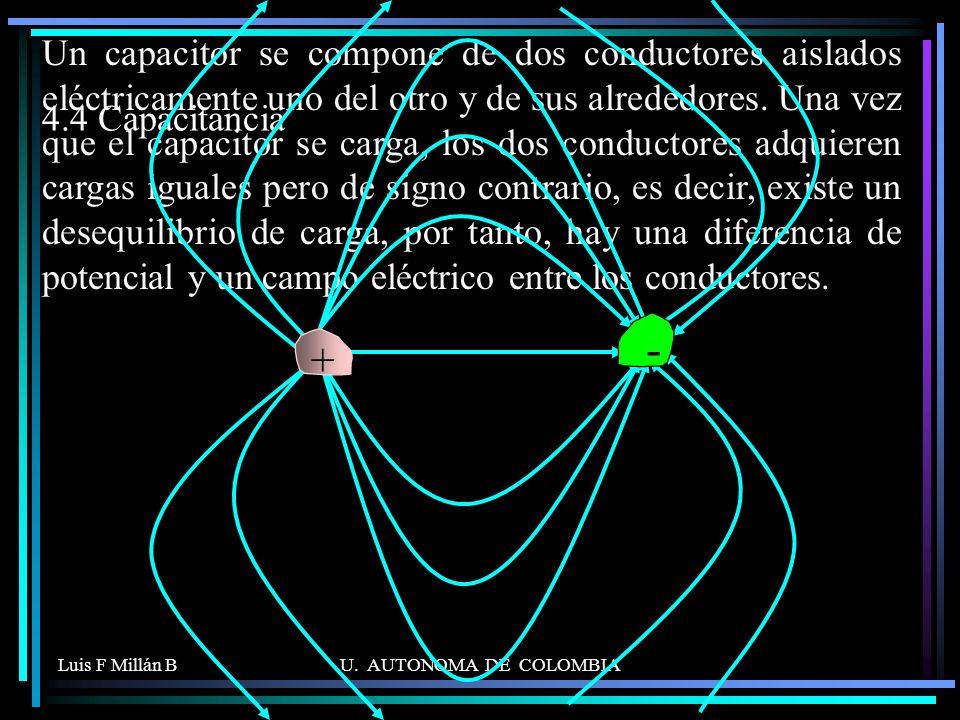

7 Un capacitor se compone de dos conductores aislados eléctricamente uno del otro y de sus alrededores. Una vez que el capacitor se carga, los dos conductores adquieren cargas iguales pero de signo contrario, es decir, existe un desequilibrio de carga, por tanto, hay una diferencia de potencial y un campo eléctrico entre los conductores. 4.4 Capacitancia + - Luis F Millán B U. AUTONOMA DE COLOMBIA

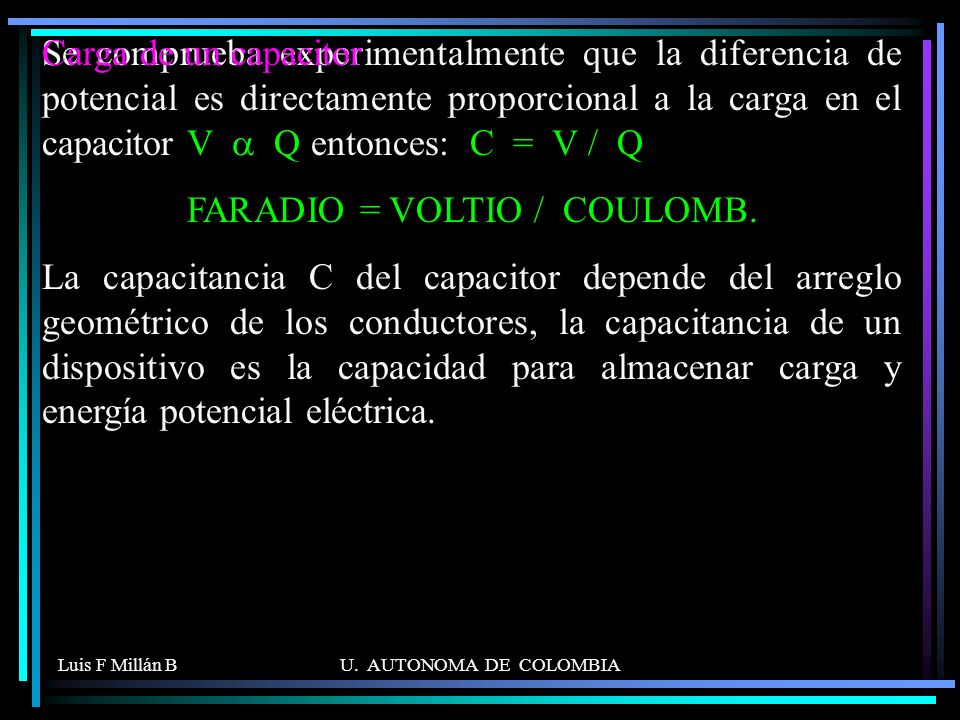

8 FARADIO = VOLTIO / COULOMB.
Carga de un capacitor Se comprueba experimentalmente que la diferencia de potencial es directamente proporcional a la carga en el capacitor V a Q entonces: C = V / Q FARADIO = VOLTIO / COULOMB. La capacitancia C del capacitor depende del arreglo geométrico de los conductores, la capacitancia de un dispositivo es la capacidad para almacenar carga y energía potencial eléctrica. Luis F Millán B U. AUTONOMA DE COLOMBIA

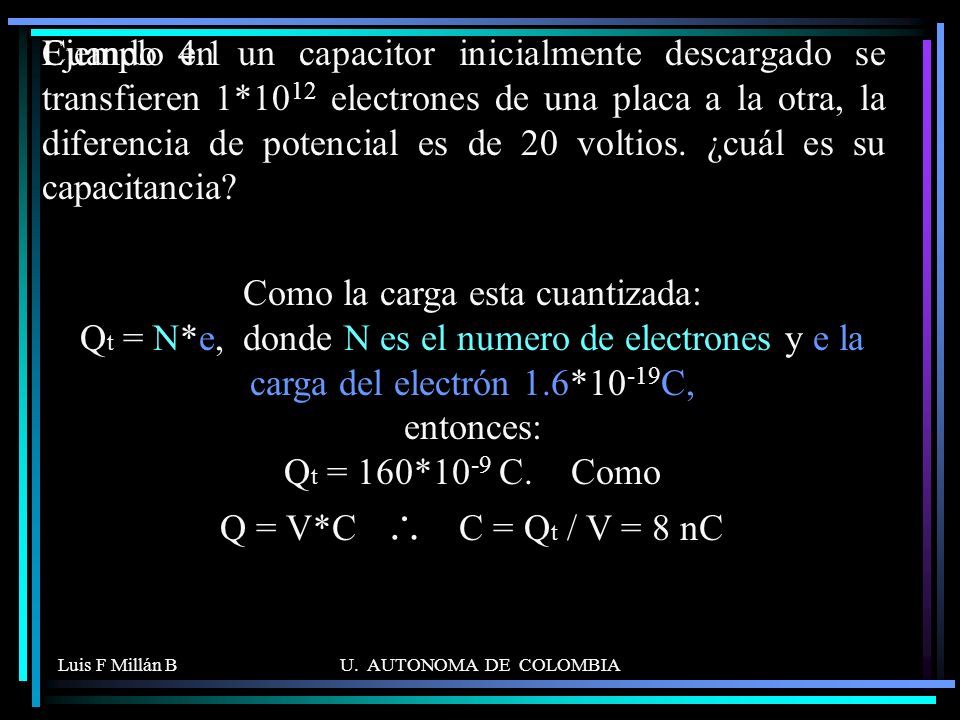

9 Cuando en un capacitor inicialmente descargado se transfieren 1
Cuando en un capacitor inicialmente descargado se transfieren 1*1012 electrones de una placa a la otra, la diferencia de potencial es de 20 voltios. ¿cuál es su capacitancia? Ejemplo 4.1 Como la carga esta cuantizada: Qt = N*e, donde N es el numero de electrones y e la carga del electrón 1.6*10-19C, entonces: Qt = 160*10-9 C. Como Q = V*C \ C = Qt / V = 8 nC Luis F Millán B U. AUTONOMA DE COLOMBIA

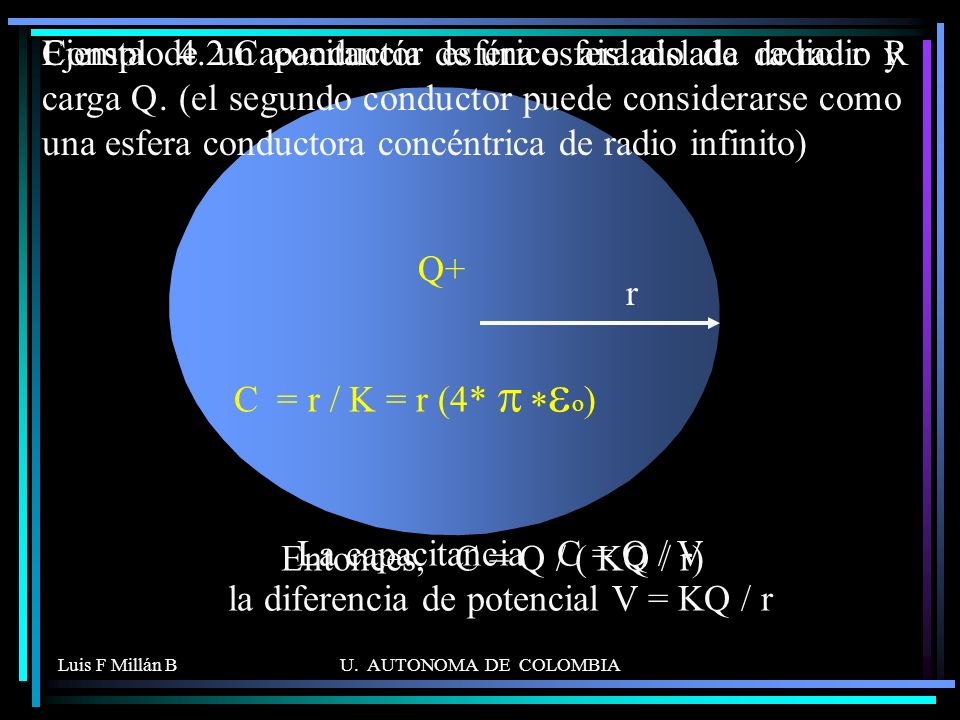

10 Ejemplo 4.2 Capacitancía de una esfera aislada de radio R
Consta de un conductor esférico aislado de radio r y carga Q. (el segundo conductor puede considerarse como una esfera conductora concéntrica de radio infinito) Q+ r C = r / K = r (4* p *eo) Entonces, C = Q / ( KQ / r) La capacitancia C = Q / V la diferencia de potencial V = KQ / r Luis F Millán B U. AUTONOMA DE COLOMBIA

11 Ejemplo 4.3 Capacitancia de un capacitor de placas paralelas
Consta de dos placas (rectangulares, circulares, etc.) planas y paralelas separadas una distancia d y un campo eléctrico uniforme entre ellas Ejemplo 4.3 Capacitancia de un capacitor de placas paralelas d - + E C = eo A / d La capacitancia C del capacitor, la diferencia de potencial V y el campo eléctrico entre las placas es: C = Q / V V = E * d E = s / eo \ V = (s / eo)*d V = (Q/A)*d / eo C = Q / ((Qd) /(A eo)) Luis F Millán B U. AUTONOMA DE COLOMBIA

12 Ejemplo 4.4 Capacitancía de un capacitor cilíndrico
Un capacitor cilíndrico consiste en un conductor central de radio a, con una densidad lineal de carga +l una longitud l b -Q r a +Q Er = l / (2pe0 r) ^ r La capacitancia es: C = Q / V, y la diferencia de potencial V entre el cilindro de radio a y el cilindro de radio b se define como: El segundo conductor es un cascaron cilíndrico de radio b > a y densidad lineal de carga –l C = Q / V = Q / {l / (2 p e0)} Ln (b /a) C = Q / V = Q / {(Q/l) / (2 p e0)} Ln (b /a) Para una superficie cilíndrica de radio a < r < b el campo eléctrico es radial hacia fuera Vb - Va = - ò Er dr = -ò l/(2peo r) dr b a Vb - Va = -l/(2peo) ò r dr b a C = 2pe0 l / Ln (b /a) Vb – Va = -l / (2pe0) Ln(b/a) = V Vb - Va = - ò E · dl = -ò Er · dr b a Vb – Va = - l / (2pe0)Ln r b a Luis F Millán B U. AUTONOMA DE COLOMBIA

13 Ejemplo 4.5 Capacitancia de un capacitor esférico
Consta de un cascaron conductor esférico de radio b y carga -Q r b a b -Q a +Q y una esfera concéntrica conductora de radio a < b y carga +Q Er = KQ / r2 ^ r C = a*b / (K (b – a)) Para la superficie de radio a < r < b el campo eléctrico es radial hacia fuera La Capacitancía es C = Q / V, la diferencia de potencial V entre la esfera de radio a y la esfera de radio b se define como: Para calcular el campo eléctrico a una distancia r tal que a < r < b se construye una superficie esférica de radio r Vb - Va = - ò E · dl = -ò Er · dr b a Vb – Va = -KQ ò (dr/r2) a b Vb - Va = - ò Er dr = -ò (KQ / r2)dr b a Vb – Va = KQ (1/r) = kQ (1/b – 1/a) a b Por tanto C = Q / V = Q / {KQ (b – a) / (a*b)} Como Va > Vb Þ Va – Vb = KQ (1/a – 1/b) Va – Vb = KQ(b - a) / (a * b) Luis F Millán B U. AUTONOMA DE COLOMBIA

14 Ejemplo 4.6 Si se considerara la tierra como un inmenso capacitor ¿cuál sería su capacitancia considerándola como una esfera conductora aislada de radio r = 6.37*10*106 m. C = r (4*p*eo) = 707 mF Luis F Millán B U. AUTONOMA DE COLOMBIA

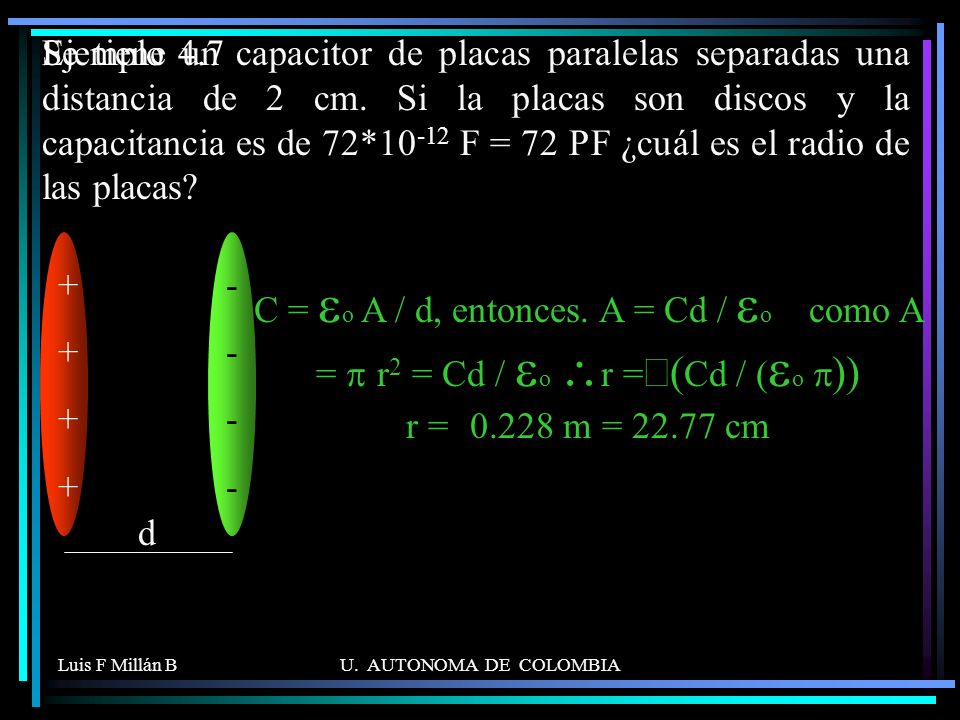

15 Ejemplo 4.7 Se tiene un capacitor de placas paralelas separadas una distancia de 2 cm. Si la placas son discos y la capacitancia es de 72*10-12 F = 72 PF ¿cuál es el radio de las placas? + - d C = eo A / d, entonces. A = Cd / eo como A = p r2 = Cd / eo \r =Ö(Cd / (eo p)) r = m = cm Luis F Millán B U. AUTONOMA DE COLOMBIA

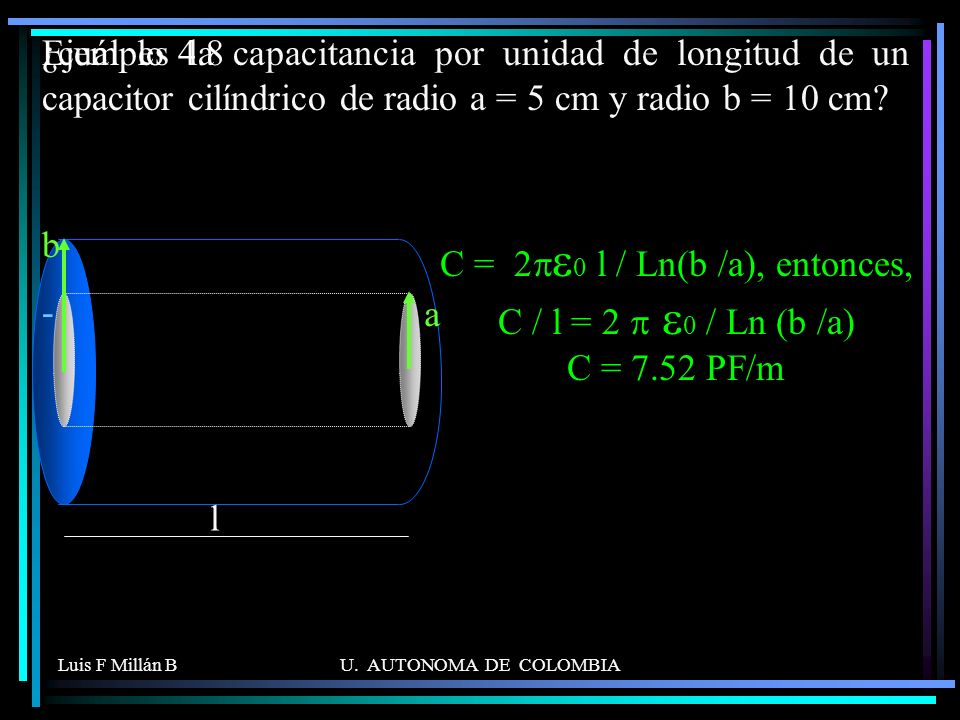

16 Ejemplo 4.8 ¿cuál es la capacitancia por unidad de longitud de un capacitor cilíndrico de radio a = 5 cm y radio b = 10 cm? b - a l C = 2pe0 l / Ln(b /a), entonces, C / l = 2 p e0 / Ln (b /a) C = 7.52 PF/m Luis F Millán B U. AUTONOMA DE COLOMBIA

17 C = a * b / (K(b – a)) = 11.11 PF C = 11.11*10-12 F
Ejemplo 4.9 ¿cuál es la capacitancia de un capacitor esférico de radio a de 5 cm y radio b de 10 cm? a +Q -Q b C = a * b / (K(b – a)) = PF C = 11.11*10-12 F Luis F Millán B U. AUTONOMA DE COLOMBIA

18 4.5 Combinación de capacitores
Se tiene una batería, unos conductores, un capacitor de placas paralelas C descargado y un interruptor. Carga en un capacitor + - Cuando el interruptor se cierra cada placa adquiere la misma cantidad de carga Q pero de signo contrario, y una diferencia de potencial V. Luis F Millán B U. AUTONOMA DE COLOMBIA

19 Capacitores en serie Se tienen dos capacitores en serie C1 y C2, inicialmente descargados, una batería, un interruptor y unos conductores. + - Los dos capacitores conectados en serie tiene cargas iguales de signos opuestos. Luis F Millán B U. AUTONOMA DE COLOMBIA

20 Esto hace que el sistema se comporte como si fuera un solo capacitor.
- + + - entonces V – V1 – V2 = 0 como C = Q / V reemplazando Q/C – Q1/C1 – Q2/C2 = 0. La carga en cada capacitor es la misma \ 1/C = 1/C1 + 1/C2 Para un circuito cerrado la suma de los potenciales es igual a cero SV = 0 Esto hace que el sistema se comporte como si fuera un solo capacitor. las placas exteriores inducen la misma cantidad de carga de signo contrario a las placas interiores. Cuando se cierra el interruptor las placas de los extremos obtienen idéntica cantidad de carga pero de signo contrario, positiva a la izquierda y negativa a la derecha. Luis F Millán B U. AUTONOMA DE COLOMBIA

21 la capacitancia equivalente es el reciproco de la ecuación anterior,
Conclusiones Para cada capacitor conectado en serie la carga es la misma Q1 = Q2 = = Qi = = Qn. Para un circuito de capacitores conectados en serie el voltaje de entrada es igual a la suma de los voltajes individuales V = V1 – V2 – – Vi – – Vn Para un circuito con capacitores en serie el inverso de la capacitancia equivalente es igual a la suma de los inversos de cada uno de ellos /Ce = 1/C1 + 1/C /Ci /Cn n i = 1 1/Ce = å 1/Ci la capacitancia equivalente es el reciproco de la ecuación anterior, Luis F Millán B U. AUTONOMA DE COLOMBIA

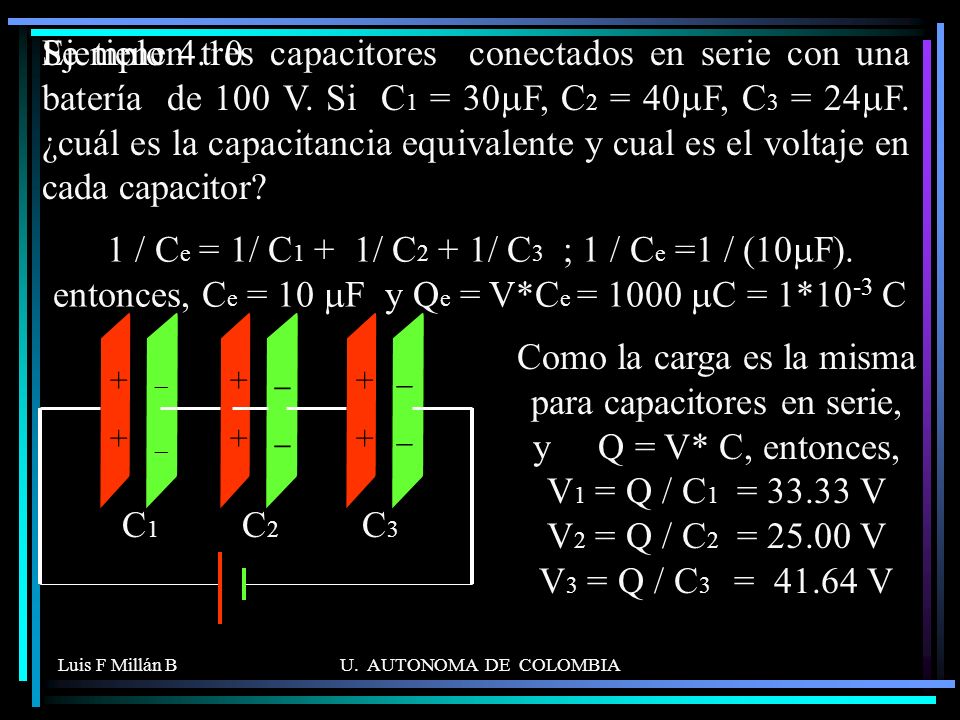

22 Se tienen tres capacitores conectados en serie con una batería de 100 V. Si C1 = 30mF, C2 = 40mF, C3 = 24mF ¿cuál es la capacitancia equivalente y cual es el voltaje en cada capacitor? Ejemplo 4.10 1 / Ce = 1/ C1 + 1/ C2 + 1/ C3 ; 1 / Ce =1 / (10mF). entonces, Ce = 10 mF y Qe = V*Ce = 1000 mC = 1*10-3 C - + C1 C2 C3 Como la carga es la misma para capacitores en serie, y Q = V* C, entonces, V1 = Q / C1 = V V2 = Q / C2 = V V3 = Q / C3 = V Luis F Millán B U. AUTONOMA DE COLOMBIA

23 Capacitores en paralelo
b c d e f + - a b c d e f Se tienen dos capacitores conectados en paralelo C1 y C2, inicialmente descargados, una batería, un interruptor y unos conductores. La carga total Qt = SQi = Q1 + Q2 Q = C*V V*Ce=V1*C1+V2*C2 V = V1 = V C e = C1 + C2 Cuando se cierra el interruptor los capacitores C1 y C2 conectados en paralelo tienen el mismo potencial ya que la línea ace es una equipotencial y la línea bdf hace otra equipotencial. Luis F Millán B U. AUTONOMA DE COLOMBIA

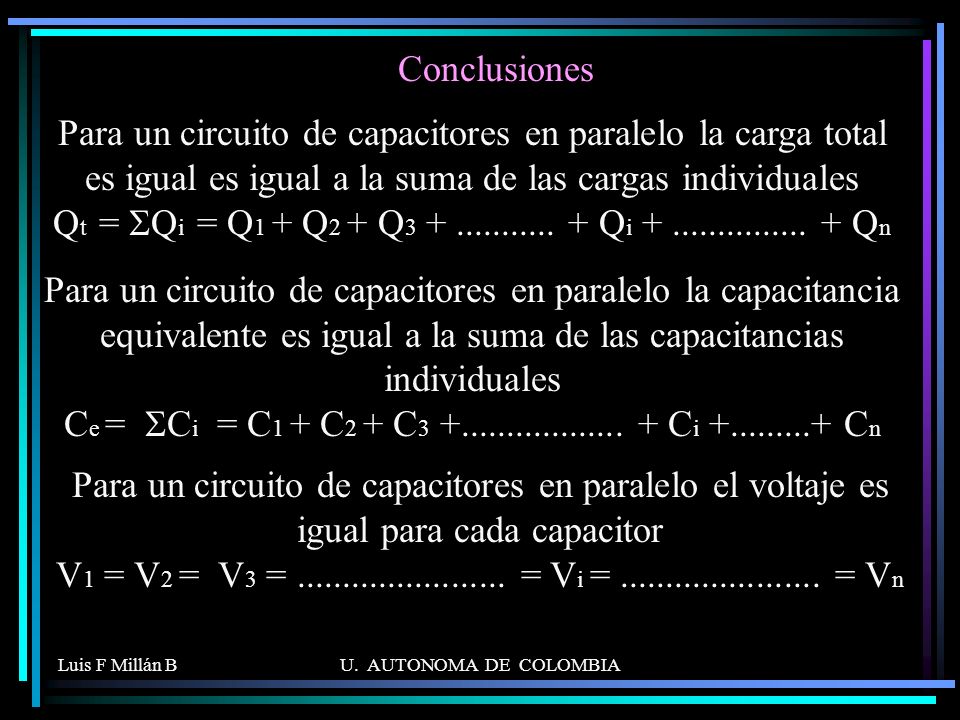

24 Conclusiones Para un circuito de capacitores en paralelo la carga total es igual es igual a la suma de las cargas individuales Qt = SQi = Q1 + Q2 + Q Qi Qn Para un circuito de capacitores en paralelo la capacitancia equivalente es igual a la suma de las capacitancias individuales Ce = SCi = C1 + C2 + C Ci Cn Para un circuito de capacitores en paralelo el voltaje es igual para cada capacitor V1 = V2 = V3 = = Vi = = Vn Luis F Millán B U. AUTONOMA DE COLOMBIA

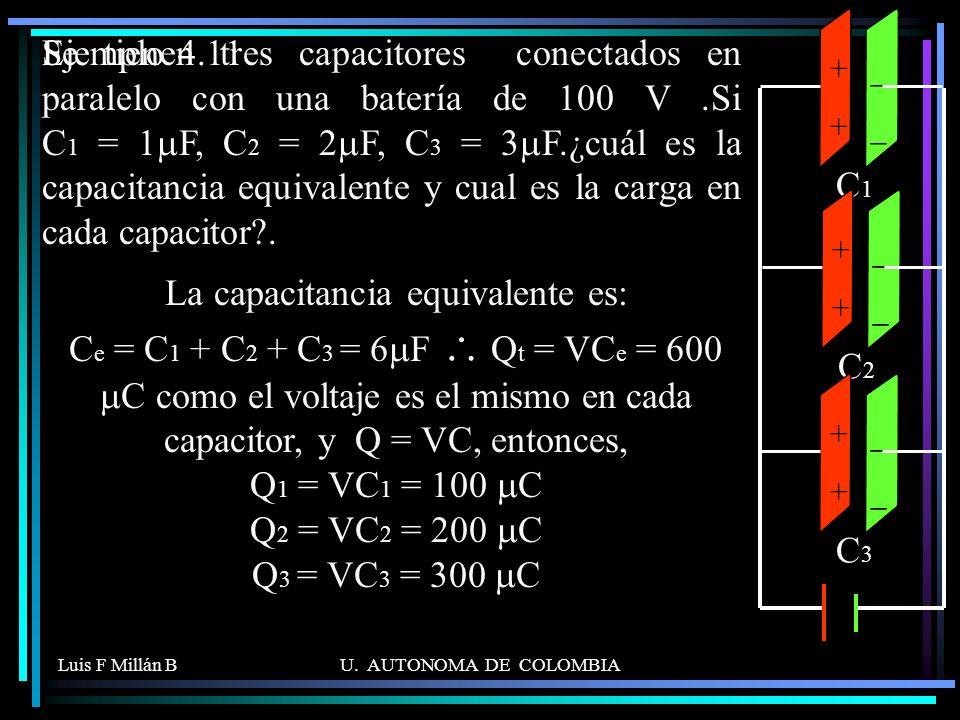

25 - + C1 C2 C3 Ejemplo 4.11 Se tienen tres capacitores conectados en paralelo con una batería de 100 V .Si C1 = 1mF, C2 = 2mF, C3 = 3mF.¿cuál es la capacitancia equivalente y cual es la carga en cada capacitor?. La capacitancia equivalente es: Ce = C1 + C2 + C3 = 6mF \ Qt = VCe = 600 mC como el voltaje es el mismo en cada capacitor, y Q = VC, entonces, Q1 = VC1 = 100 mC Q2 = VC2 = 200 mC Q3 = VC3 = 300 mC Luis F Millán B U. AUTONOMA DE COLOMBIA

26 Ejemplo 4.12 C1 C2 C3 V + - C1 C2 C3 V Se tiene un capacitor C1 = 1mF, en paralelo con un capacitor C2 = 2 mF, y un capacitor C3 = 6 mF en serie con los dos anteriores, conectados a una fuente de 24 Voltios ¿cuál es la carga y el voltaje en cada capacitor? Como C1 y C2 están en paralelo la Capacitancía equivalente C4 = C1 + C2 C4 = 3 mF Luis F Millán B U. AUTONOMA DE COLOMBIA

27 los capacitores C4 y C3 están en serie la capacitancia equivalente es /C5=1/C4+1/C /C5 = 1/(3mF) + 1/(6mF) entonces, C5 = 2 mF C4 C3 V + - Luis F Millán B U. AUTONOMA DE COLOMBIA

28 La carga Q5 = V * C5 = 24V * 2mF = 48 mC
+ - teniendo la carga y la capacitancia equivalente, nos regresamos encontrando los voltajes y las cargas en cada capacitor Luis F Millán B U. AUTONOMA DE COLOMBIA

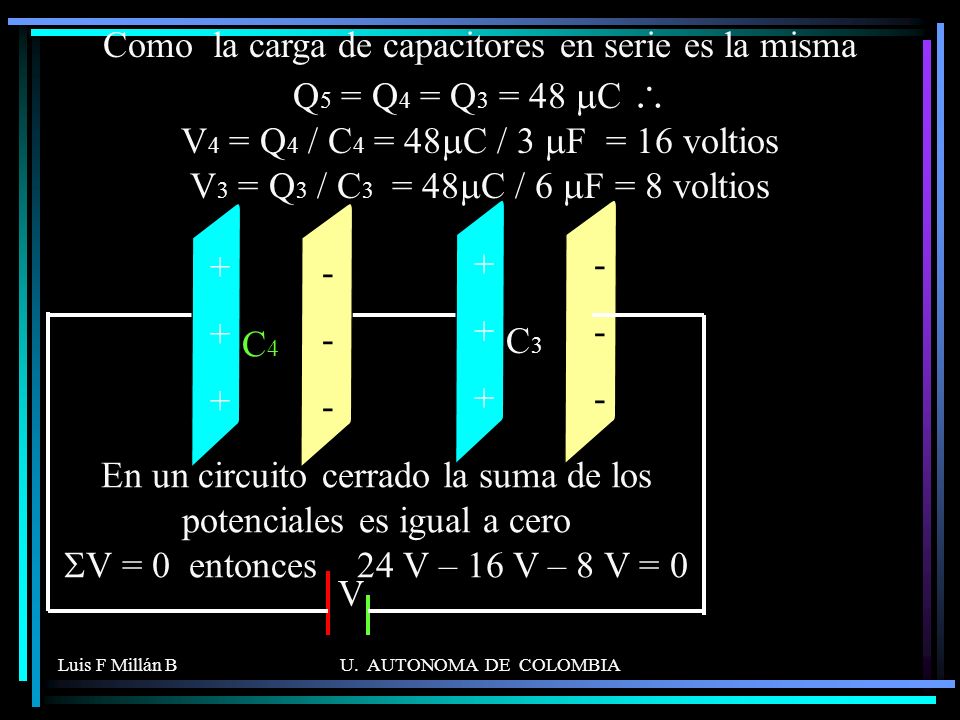

29 Como la carga de capacitores en serie es la misma Q5 = Q4 = Q3 = 48 mC \ V4 = Q4 / C4 = 48mC / 3 mF = 16 voltios V3 = Q3 / C3 = 48mC / 6 mF = 8 voltios C4 C3 V + - En un circuito cerrado la suma de los potenciales es igual a cero SV = 0 entonces V – 16 V – 8 V = 0 Luis F Millán B U. AUTONOMA DE COLOMBIA

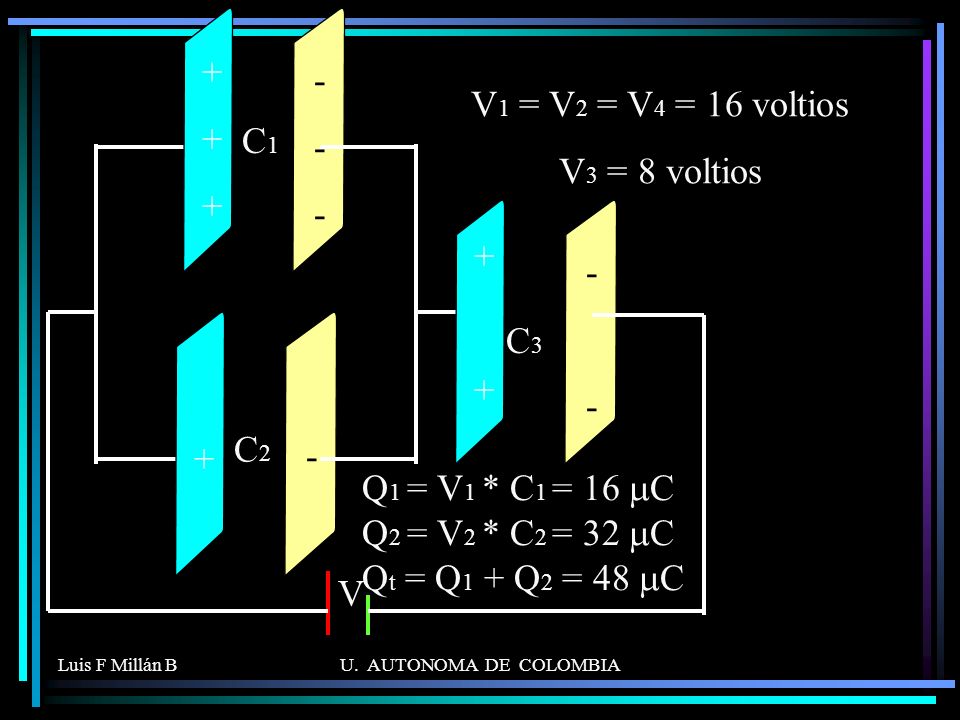

30 Q1 = V1 * C1 = 16 mC Q2 = V2 * C2 = 32 mC Qt = Q1 + Q2 = 48 mC
- V1 = V2 = V4 = 16 voltios V3 = 8 voltios Q1 = V1 * C1 = 16 mC Q2 = V2 * C2 = 32 mC Qt = Q1 + Q2 = 48 mC Luis F Millán B U. AUTONOMA DE COLOMBIA

31 + - 1 mF 16 V 16 mC 3 mF 8 V 48 mC 2 mF 16 V 32 mC 24 V Luis F Millán B U. AUTONOMA DE COLOMBIA

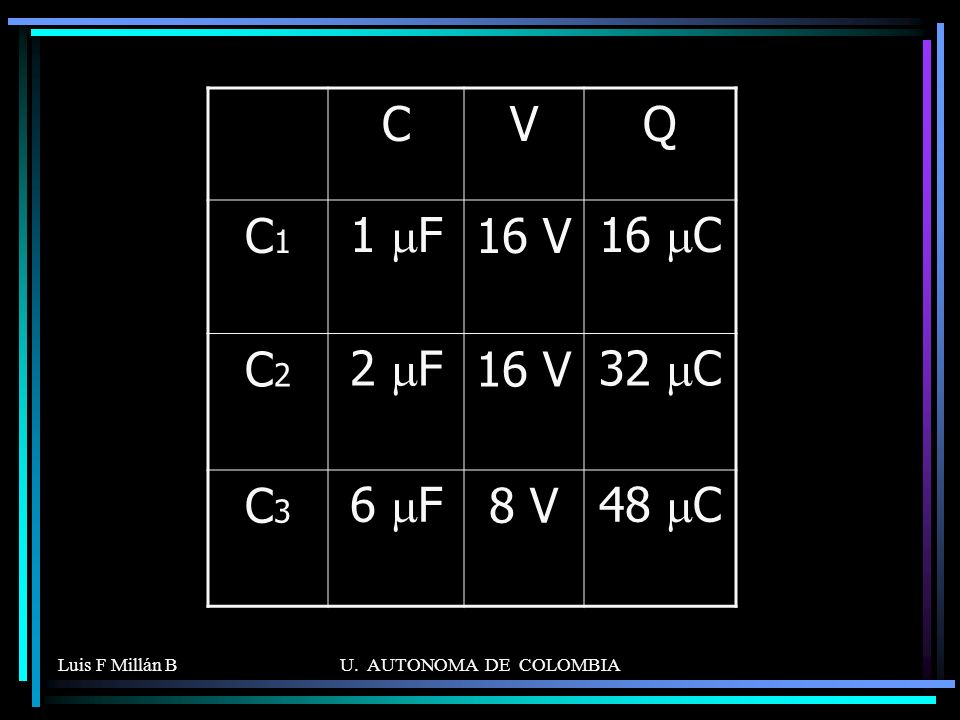

32 C V Q C1 1 mF 16 V 16 mC C2 2 mF 32 mC C3 6 mF 8 V 48 mC
Luis F Millán B U. AUTONOMA DE COLOMBIA

33 4.6 Energía almacenada en un capacitor cargado
+ - + + + + + + + + + + + 50 VOLTIOS Entre los dos conductores de un capacitor cargado hay un campo eléctrico, y ese campo puede acelerar una carga de prueba. Así, un capacitor cargado es capaz de realizar trabajo, y debe contener energía. Una partícula positiva que se mueve en dirección contraria al campo eléctrico realiza un trabajo DW = DU Un capacitor se carga tomando una carga positiva dq, de un conductor y pasándolo al otro conductor. El primer conductor tiene una carga +dq y el segundo una carga –dq. Al continuar moviendo cargas adicionales dqi, las cargas existentes en los conductores se opondrán a la transferencia de mas carga y tenemos que efectuar un trabajo para mover cada carga adicional. Luis F Millán B U. AUTONOMA DE COLOMBIA

34 La energía de un capacitor cargado es U = ½ Q2 / C = ½ C V2 = ½ Q V
- + 50 VOLTIOS dW W ò = (q / C) dq = ½ Q2 / C Q En cualquier instante la diferencia de potencial V = q / C entonces dW = Vdq = q / C dq El trabajo total efectuado cuando iniciamos con cero cargas y terminamos con las cargas ± Q La energía de un capacitor cargado es U = ½ Q2 / C = ½ C V2 = ½ Q V Luis F Millán B U. AUTONOMA DE COLOMBIA

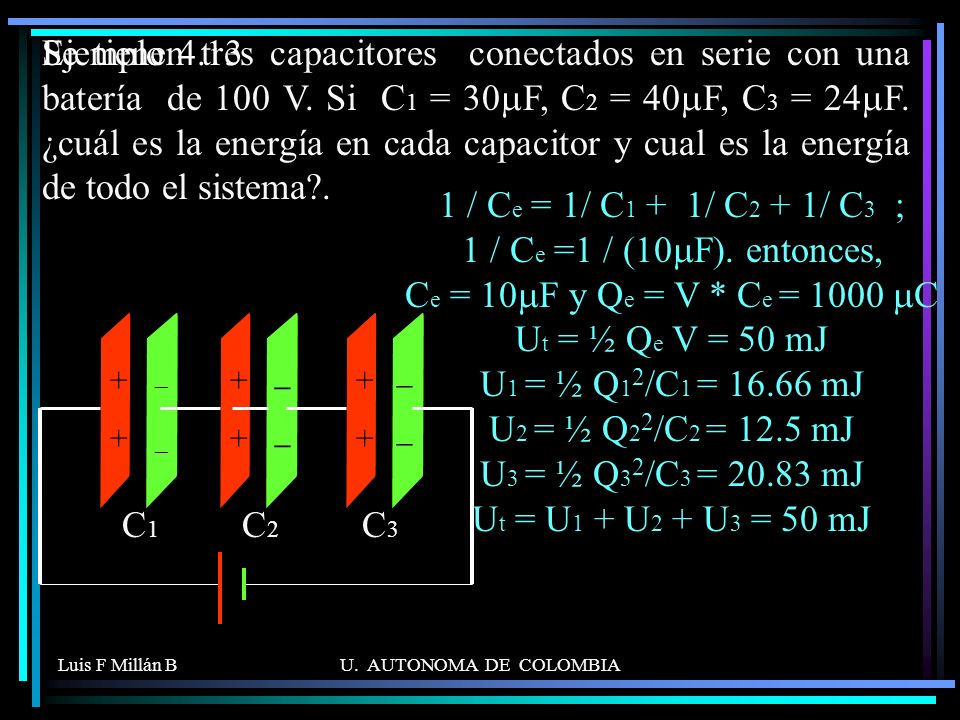

35 Ejemplo 4.13 Se tienen tres capacitores conectados en serie con una batería de 100 V. Si C1 = 30mF, C2 = 40mF, C3 = 24mF ¿cuál es la energía en cada capacitor y cual es la energía de todo el sistema?. 1 / Ce = 1/ C1 + 1/ C2 + 1/ C3 ; / Ce =1 / (10mF). entonces, Ce = 10mF y Qe = V * Ce = 1000 mC Ut = ½ Qe V = 50 mJ U1 = ½ Q12/C1 = mJ U2 = ½ Q22/C2 = 12.5 mJ U3 = ½ Q32/C3 = mJ Ut = U1 + U2 + U3 = 50 mJ - + C1 C2 C3 Luis F Millán B U. AUTONOMA DE COLOMBIA

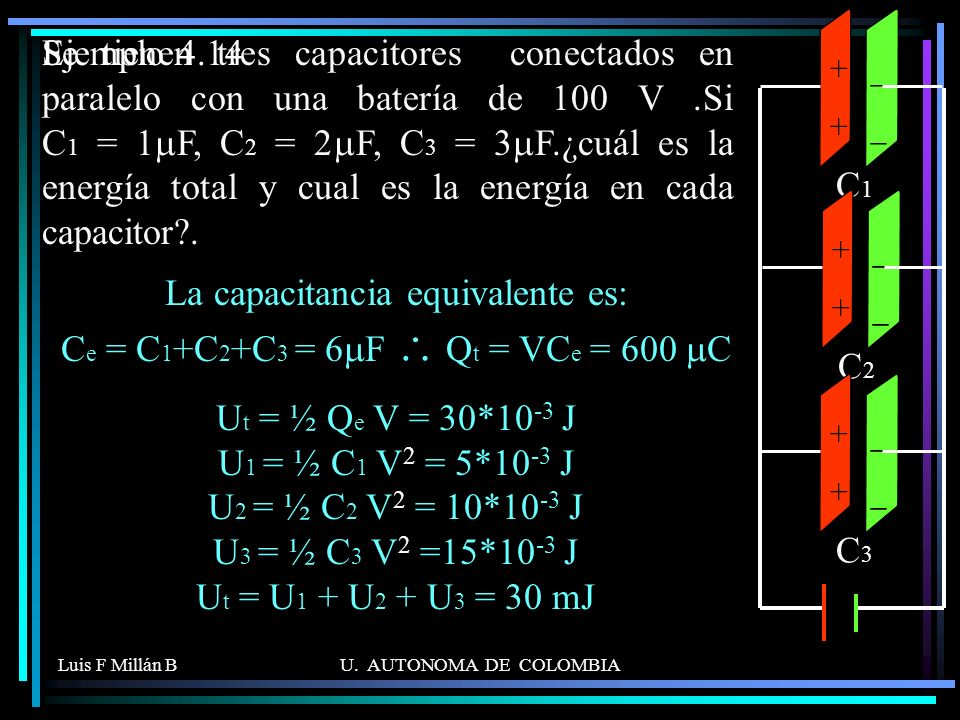

36 - + C1 C2 C3 Ejemplo 4.14 Se tienen tres capacitores conectados en paralelo con una batería de 100 V .Si C1 = 1mF, C2 = 2mF, C3 = 3mF.¿cuál es la energía total y cual es la energía en cada capacitor?. La capacitancia equivalente es: Ce = C1+C2+C3 = 6mF \ Qt = VCe = 600 mC Ut = ½ Qe V = 30*10-3 J U1 = ½ C1 V2 = 5*10-3 J U2 = ½ C2 V2 = 10*10-3 J U3 = ½ C3 V2 =15*10-3 J Ut = U1 + U2 + U3 = 30 mJ Luis F Millán B U. AUTONOMA DE COLOMBIA

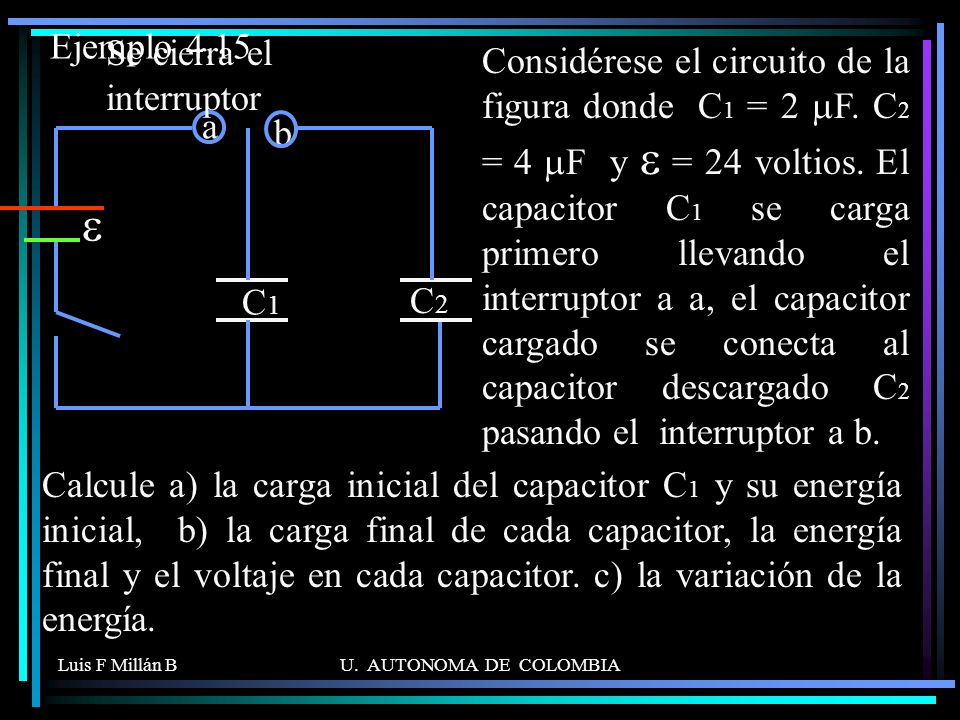

37 e Ejemplo 4.15 Se cierra el interruptor
Considérese el circuito de la figura donde C1 = 2 mF. C2 = 4 mF y e = 24 voltios. El capacitor C1 se carga primero llevando el interruptor a a, el capacitor cargado se conecta al capacitor descargado C2 pasando el interruptor a b. a b e C1 C2 Calcule a) la carga inicial del capacitor C1 y su energía inicial, b) la carga final de cada capacitor, la energía final y el voltaje en cada capacitor. c) la variación de la energía. Luis F Millán B U. AUTONOMA DE COLOMBIA

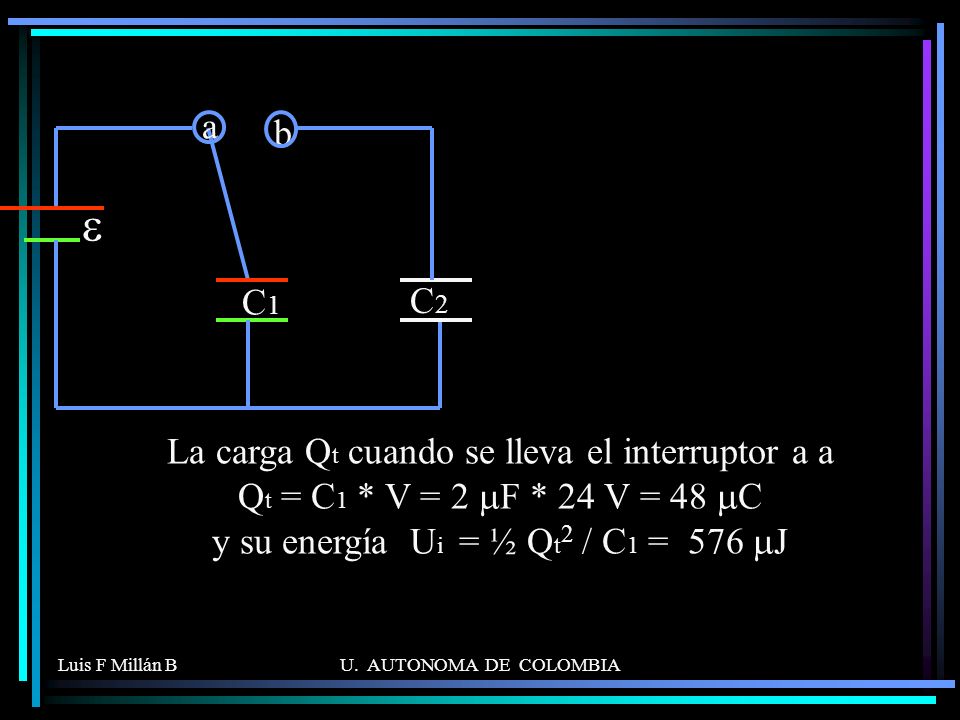

38 a b e C1 C2 La carga Qt cuando se lleva el interruptor a a Qt = C1 * V = 2 mF * 24 V = 48 mC y su energía Ui = ½ Qt2 / C1 = 576 mJ Luis F Millán B U. AUTONOMA DE COLOMBIA

39 Cuando el interruptor se lleva de a, a b, la carga Qt se redistribuye con el capacitor dos, el capacitor uno cede una carga Q al capacitor dos. La nueva carga de C1 y C2 es: Q1 = Qt – Q y de C2 es Q = Q2. a b e C1 C2 Como el voltaje en paralelo es el mismo; V1 = V2 ; V1 = (Qt – Q) / C1 ; V2 = Q / C2 entonces, (Qt – Q1)/C1 = Q/C2 \ Q=Qt * C2 / (C1+C2) = 32 mC = Q2; Q1=Qt – Q=16 mC; V1= Q1/C1 = 8V.; V2 =Q2/C2 = 8 V La energía de C1 es : U1 = ½ Q12 / C1 = 64 mJ La energía de C2 es : U2 = ½ Q22/ C2 = 128 mJ La energía total Uf = U1 + U2 = 192 mJ DU = Ui - Uf = 576 mJ mJ = 384 mJ Esta energía se transformo en calor o en forma de ondas electromagnéticas Luis F Millán B U. AUTONOMA DE COLOMBIA

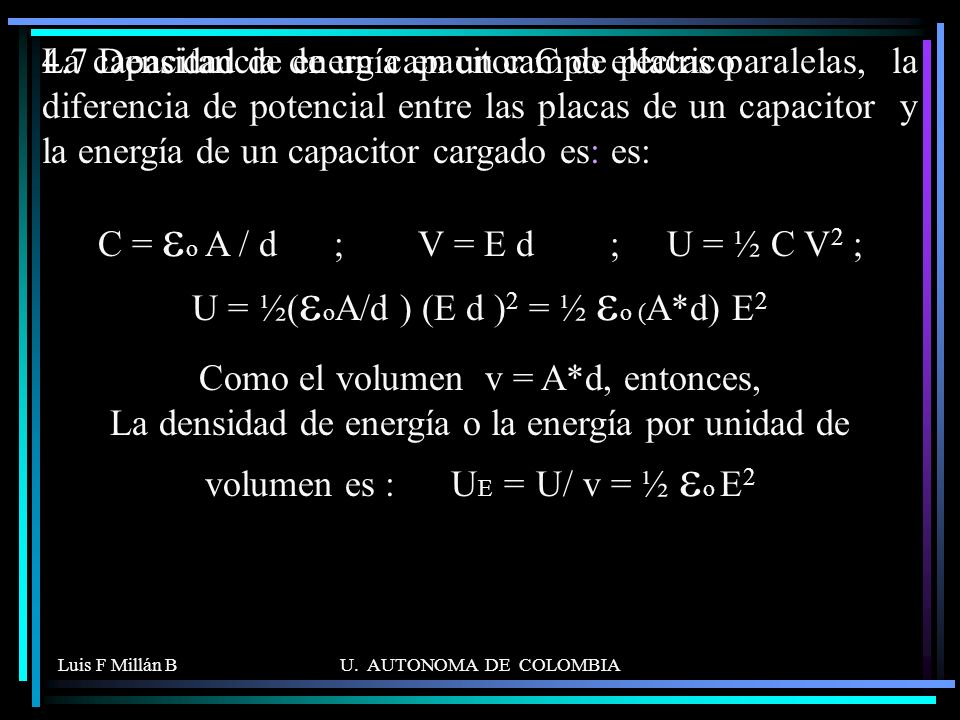

40 4.7 Densidad de energía en un campo eléctrico
La capacitancia de un capacitor C de placas paralelas, la diferencia de potencial entre las placas de un capacitor y la energía de un capacitor cargado es: es: C = eo A / d ; V = E d ; U = ½ C V2 ; U = ½(eoA/d ) (E d )2 = ½ eo (A*d) E2 Como el volumen v = A*d, entonces, La densidad de energía o la energía por unidad de volumen es : UE = U/ v = ½ eo E2 Luis F Millán B U. AUTONOMA DE COLOMBIA

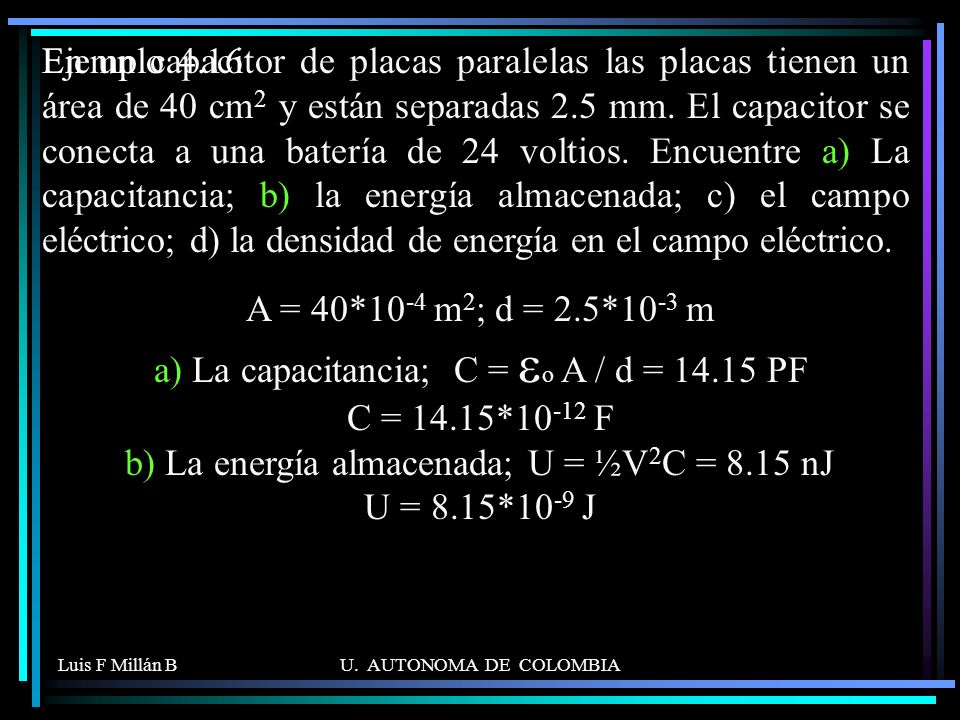

41 Ejemplo 4.16 En un capacitor de placas paralelas las placas tienen un área de 40 cm2 y están separadas 2.5 mm. El capacitor se conecta a una batería de 24 voltios. Encuentre a) La capacitancia; b) la energía almacenada; c) el campo eléctrico; d) la densidad de energía en el campo eléctrico. A = 40*10-4 m2; d = 2.5*10-3 m a) La capacitancia; C = eo A / d = PF C = 14.15*10-12 F b) La energía almacenada; U = ½V2C = 8.15 nJ U = 8.15*10-9 J Luis F Millán B U. AUTONOMA DE COLOMBIA

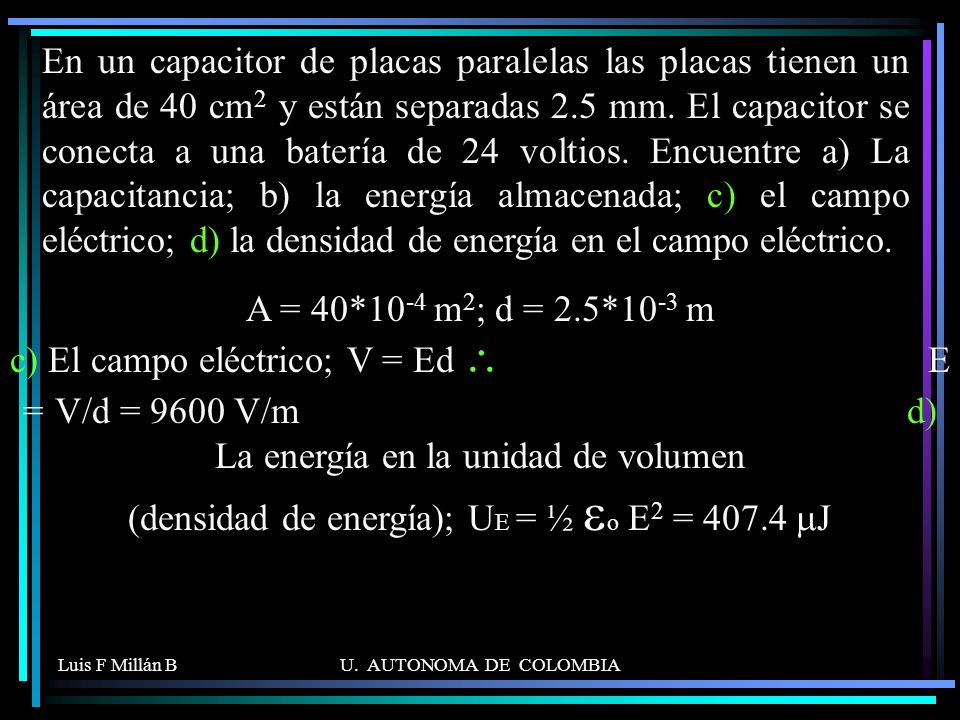

42 En un capacitor de placas paralelas las placas tienen un área de 40 cm2 y están separadas 2.5 mm. El capacitor se conecta a una batería de 24 voltios. Encuentre a) La capacitancia; b) la energía almacenada; c) el campo eléctrico; d) la densidad de energía en el campo eléctrico. A = 40*10-4 m2; d = 2.5*10-3 m c) El campo eléctrico; V = Ed \ E = V/d = 9600 V/m d) La energía en la unidad de volumen (densidad de energía); UE = ½ eo E2 = mJ Luis F Millán B U. AUTONOMA DE COLOMBIA

43 4.8 Dieléctricos Un dieléctrico es un material no conductor, como el caucho el vidrio o el papel encerado , etc. Cuando un material se inserta entre las placas de un capacitor aumenta la capacitancia, Si el dieléctrico llena por completo el espacio entre las placas, la capacitancia aumenta en un factor k adimensional, conocido como constante dieléctrica. Luis F Millán B U. AUTONOMA DE COLOMBIA

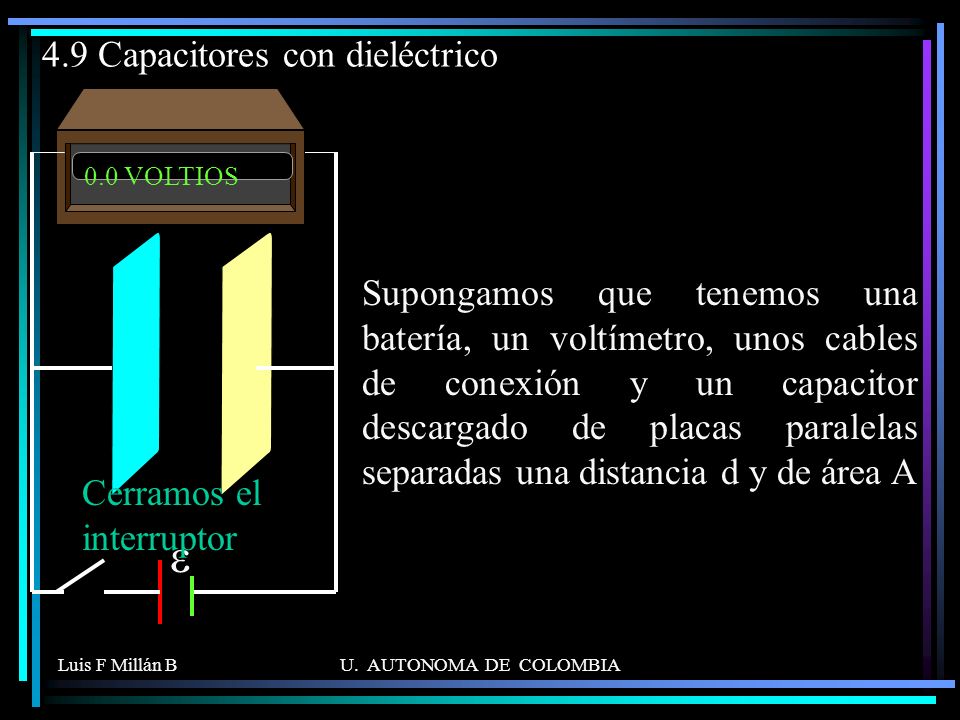

44 4.9 Capacitores con dieléctrico
0.0 VOLTIOS e Supongamos que tenemos una batería, un voltímetro, unos cables de conexión y un capacitor descargado de placas paralelas separadas una distancia d y de área A Cerramos el interruptor Luis F Millán B U. AUTONOMA DE COLOMBIA

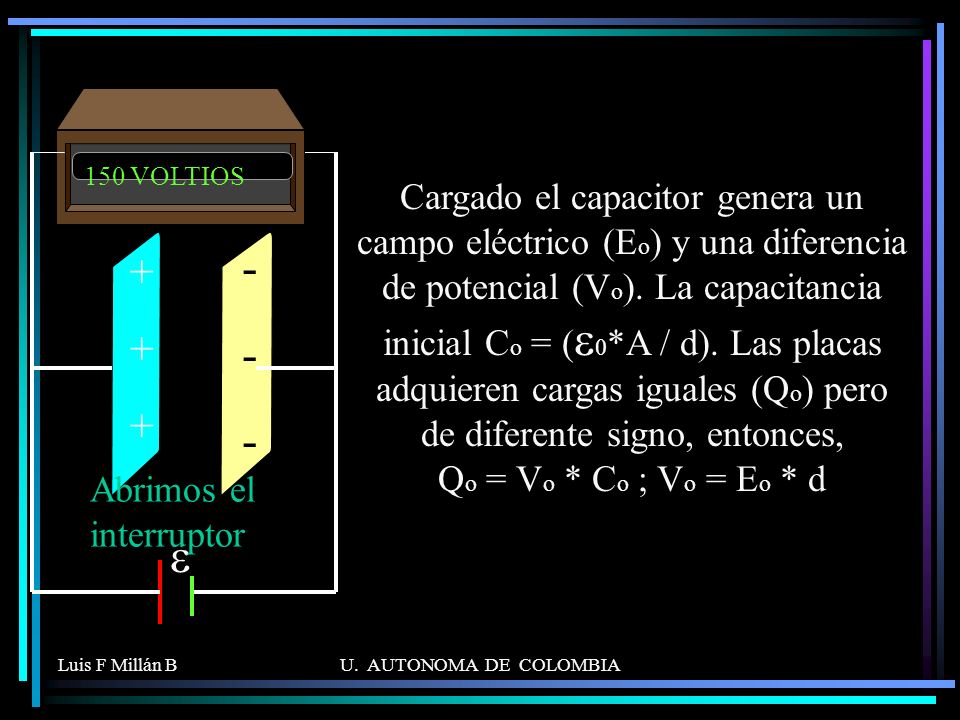

45 150 VOLTIOS + - e Cargado el capacitor genera un campo eléctrico (Eo) y una diferencia de potencial (Vo). La capacitancia inicial Co = (e0*A / d). Las placas adquieren cargas iguales (Qo) pero de diferente signo, entonces, Qo = Vo * Co ; Vo = Eo * d Abrimos el interruptor Luis F Millán B U. AUTONOMA DE COLOMBIA

46 150 VOLTIOS - + e 100 VOLTIOS - Conclusiones El voltaje Vo se hace k veces menor con dieléctrico Vo / k = V La capacitancia Co se hace k veces mayor con dieléctrico C = Co k = k (e0*A / d) El campo eléctrico Eo es k veces menor con dieléctrico Eo / k = E Como : 1) Qo = Vo * Co ; ) Vo = Eo * d 3) Qo = V * C ; 4) V = E * d Dividiendo y 3; Vo * Co = V * C y 4; Vo /V = Eo / E por tanto Vo / V = C / Co = Eo / E = k donde k es la constante dieléctrica Cuidadosamente insertamos en el capacitor un dieléctrico sin que haya fuga de cargas, el capacitor tendrá la misma carga Qo, una diferencia de potencial V, un campo eléctrico E Qo = V * C ; V = E * d. Luis F Millán B U. AUTONOMA DE COLOMBIA

47 Suponga que tenemos un capacitor de placas paralelas de área A y separadas una distancia d, se introduce dentro del capacitor dos dieléctricos en serie de constante dieléctrica k1 y k2. Cada uno tiene área A y ocupa la mitad de la distancia entre las placas. a) Cual es la nueva capacitancia del capacitor. b) si la separación entre las placas es 2 cm, el área de las placas de 10 cm2, un dieléctrico es vidrio pyrex de constante dieléctrica k1 = 5.6, el otro dieléctrico es teflón de constante dieléctrica k2 = 2.1 y cual es la capacitancia del capacitor Ejemplo 4.17 k1 k2 d A La capacitancia equivalente en serie es: Ce = C1* C2 / (C1+C2) C1 = k1 (e0*A) / d/2 ; C2 = k2 (e0*A) / d/ Ce = {k1e0A / d/2 * k2e0A/d/2} / {k1e0A/d/2 + k2e0A/d/2} Ce = (2e0A/ d)*(k2 k1/ k2+ k1)) = 1.35 PF Luis F Millán B U. AUTONOMA DE COLOMBIA

48 Suponga que tenemos un capacitor de placas paralelas separadas una distancia d y de área A, se introduce dentro del capacitor dos dieléctricos en paralelo de constante dieléctrica k1 y k2. Cada uno ocupa la distancia d y la mitad del área. a) Cual es la nueva capacitancia del capacitor. b) Si la separación entre las placas es 2 cm, el área de las placas de 10 cm2, el primer dieléctrico es vidrio pyrex de constante dieléctrica k1 = 5.6, el segundo dieléctrico es teflón de constante dieléctrica k2 = 2.1. ¿cuál es la capacitancia del capacitor?. Ejemplo 4.18 k1 d A k2 La Capacitancía equivalente en paralelo es: Ce = C1 + C C1 = k1 (e0*A/2) / d ; C2 = k2 (e0*A/2) / d Ce = k1e0* (A/2) / d + k2 e0* (A/2) / d Ce = (e0*A / (2d) * (k1 + k2) = 1.70 PF Luis F Millán B U. AUTONOMA DE COLOMBIA

49 4.10 Una descripción atómica de los dieléctricos
Supongamos que tenemos una batería, un interruptor, unos cables de conexión, un capacitor de placas paralelas y un dieléctrico. 4.10 Una descripción atómica de los dieléctricos e + - En un dieléctrico los dipolos se orientan aleatoriamente en ausencia de un campo eléctrico. Si las moléculas del dipolo poseen momento del dipolo eléctrico permanente en ausencia de un campo eléctrico se denominan moléculas polares (el agua). Luis F Millán B U. AUTONOMA DE COLOMBIA

50 e + - + - + Eo Ei - + - + - La diferencia de potencial Vo y el campo eléctrico externo Eo se reducen un factor k veces cuando se introduce un dieléctrico en el capacitor Vo / k = V y Eo / k = E Esta relación puede comprenderse advirtiendo que es posible que un dieléctrico este polarizado. Cuando se aplica un campo eléctrico externo Eo se ejerce un momento de torsión sobre los dipolos, lo que origina que estos queden parcialmente alineados con el campo. El grado de alineamiento aumenta con la reducción de la temperatura y con el aumento de la intensidad del campo eléctrico. Luis F Millán B U. AUTONOMA DE COLOMBIA

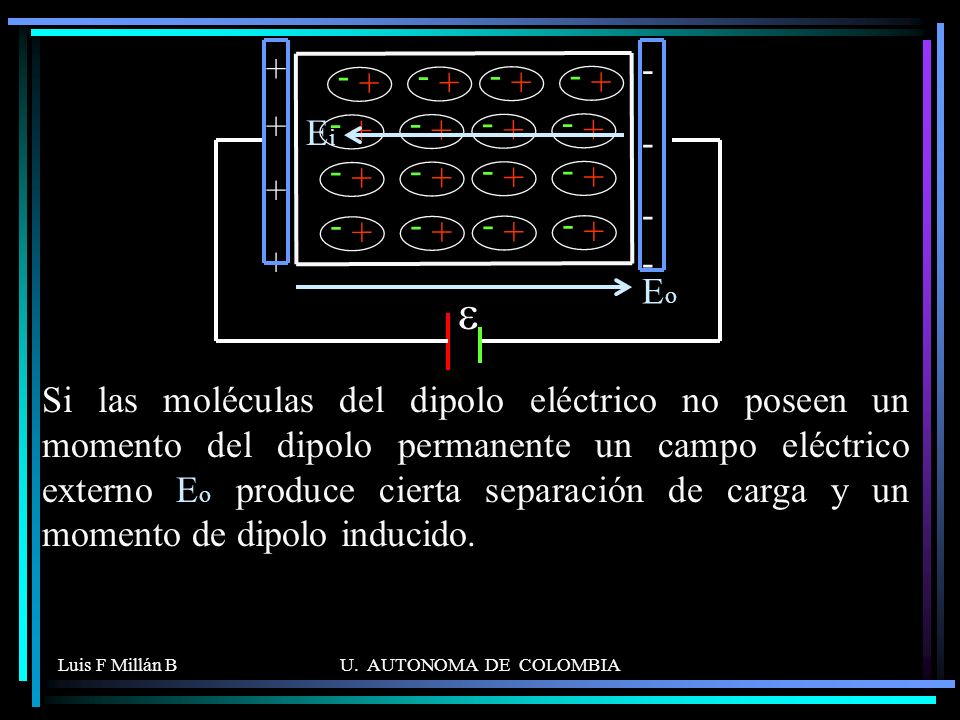

51 e + - + - + Eo Ei - + - + - Si las moléculas del dipolo eléctrico no poseen un momento del dipolo permanente un campo eléctrico externo Eo produce cierta separación de carga y un momento de dipolo inducido. Luis F Millán B U. AUTONOMA DE COLOMBIA

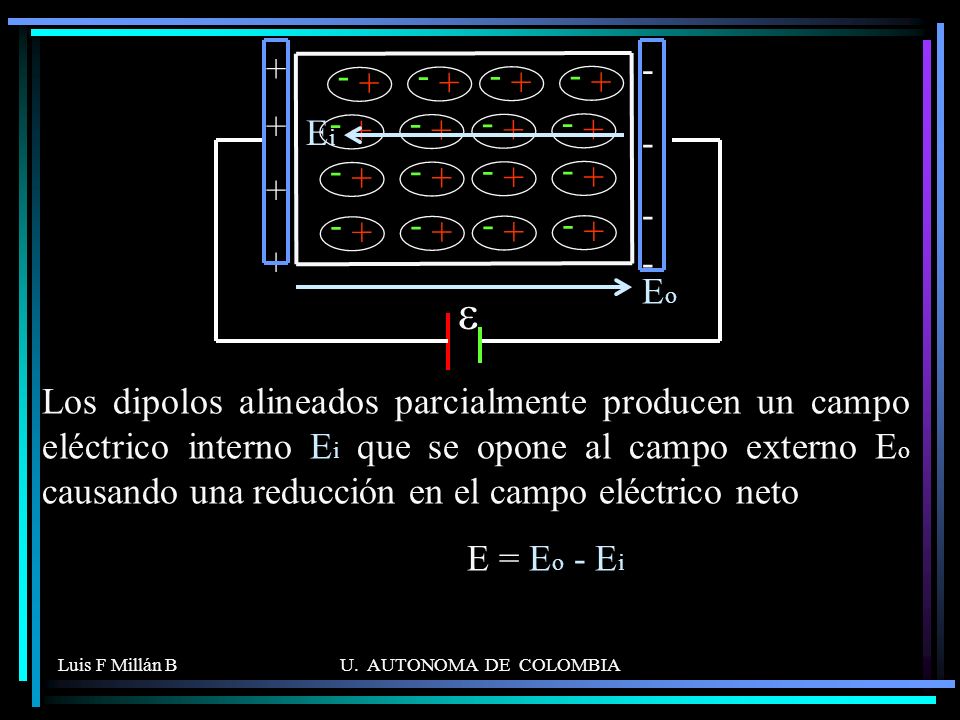

52 e + - + - + Eo Ei - + - + - Los dipolos alineados parcialmente producen un campo eléctrico interno Ei que se opone al campo externo Eo causando una reducción en el campo eléctrico neto E = Eo - Ei Luis F Millán B U. AUTONOMA DE COLOMBIA

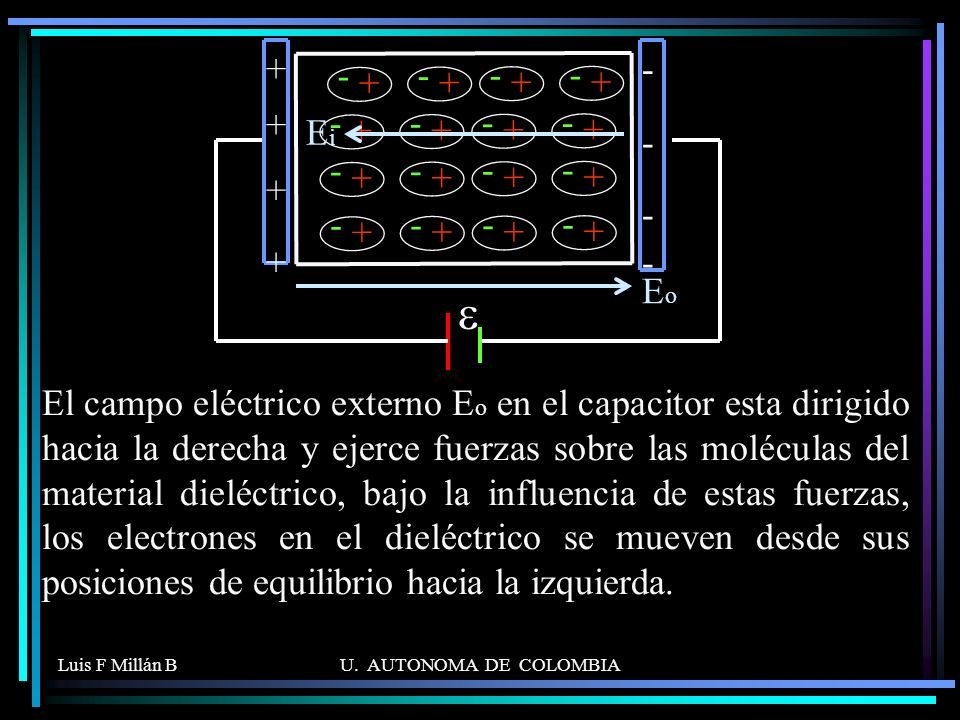

53 e + - + - + Eo Ei - + - + - El campo eléctrico externo Eo en el capacitor esta dirigido hacia la derecha y ejerce fuerzas sobre las moléculas del material dieléctrico, bajo la influencia de estas fuerzas, los electrones en el dieléctrico se mueven desde sus posiciones de equilibrio hacia la izquierda. Luis F Millán B U. AUTONOMA DE COLOMBIA

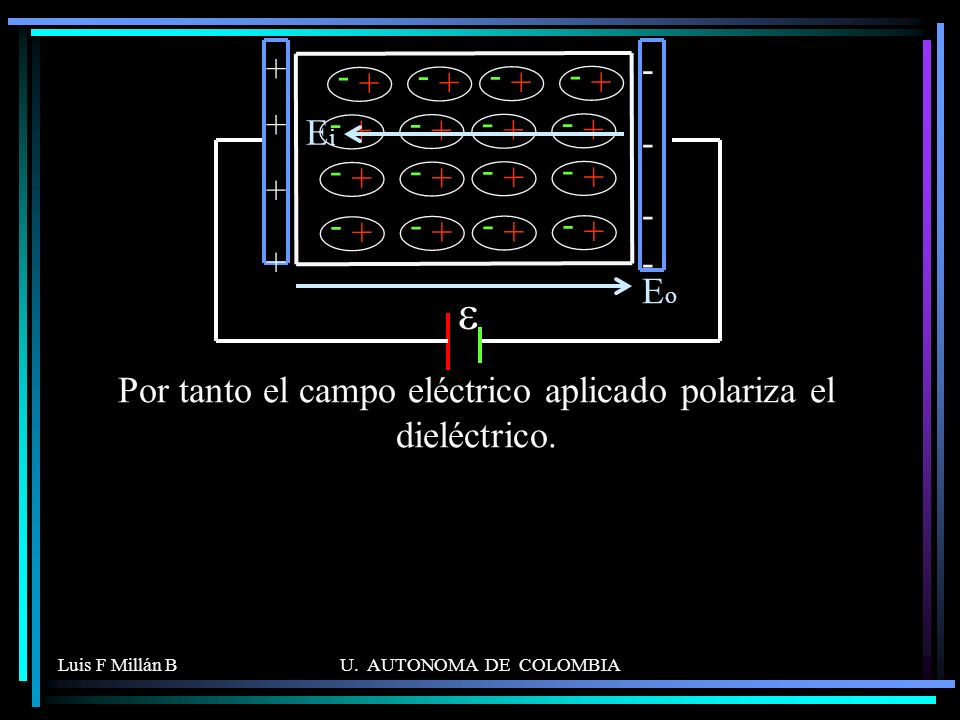

54 Por tanto el campo eléctrico aplicado polariza el dieléctrico.
+ - + - + Eo Ei - + - + - Por tanto el campo eléctrico aplicado polariza el dieléctrico. Luis F Millán B U. AUTONOMA DE COLOMBIA

55 s - si si - s + - + - + Eo Ei - + - + - El campo eléctrico externo Eo y el campo eléctrico inducido Ei se relacionan con la densidad superficial de carga como, Eo = s / e0 y Ei = si / e0. puesto que el campo E con dieléctrico es E = Eo / k, Luis F Millán B U. AUTONOMA DE COLOMBIA

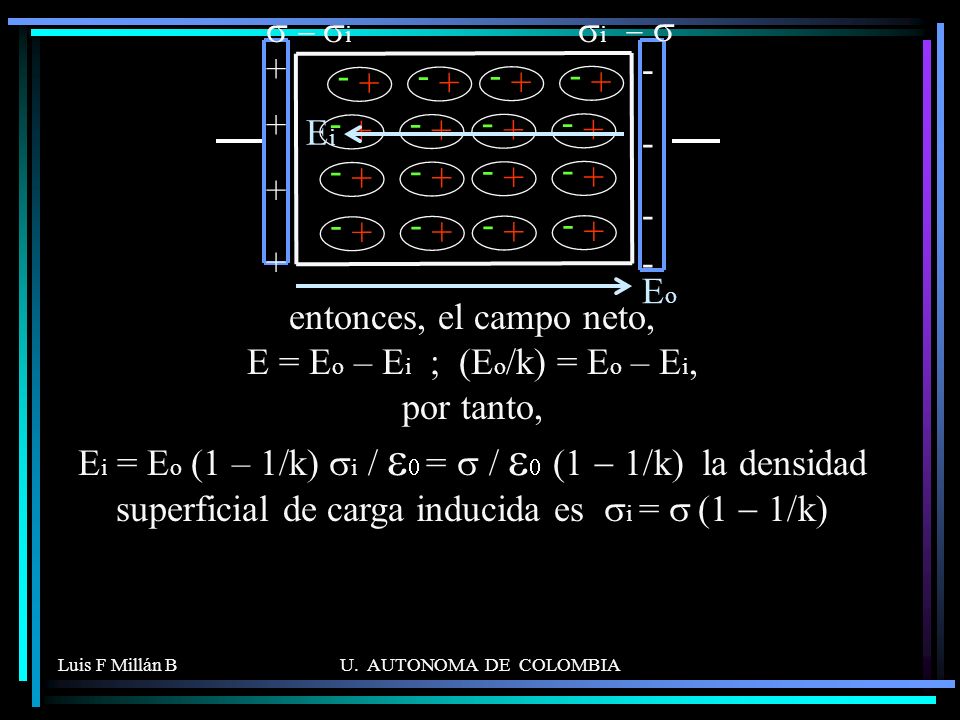

56 s - si si - s + - + - + Eo Ei - + - + - entonces, el campo neto, E = Eo – Ei ; (Eo/k) = Eo – Ei, por tanto, Ei = Eo (1 – 1/k) si / e0 = s / e0 (1 - 1/k) la densidad superficial de carga inducida es si = s (1 - 1/k) Luis F Millán B U. AUTONOMA DE COLOMBIA

57 Ejemplo 4.19 El área de unas placas paralelas es de 1000 cm2 y tienen una separación de 2 cm. La diferencia de potencial inicial entre ellas sin dieléctrico es Vo = 2000 voltios y disminuye hasta V = 500 voltios cuando se inserta una lamina de dieléctrico entre las mismas. Encuentre: A = 0.1 m2, d = 2*10-2 m. Vo = 2000 V, V = 500 V, a) La capacitancia inicial: Co = (e0*A / d) = 44.21*10-12 F b) La carga Q de cada placa: Qo = Q = CoVo = 88.42*10-9 C c) La capacitancia: C después de insertar el dieléctrico: C = Q / V = *10-12 F d) La constante dieléctrica: k = C / Co = Vo / V = 4 Luis F Millán B U. AUTONOMA DE COLOMBIA

58 El área de unas placas paralelas es de 1000 cm2 y tienen una separación de 2 cm. La diferencia de potencial inicial entre ellas sin dieléctrico es Vo = 2000 voltios y disminuye hasta V = 500 voltios cuando se inserta una lamina de dieléctrico entre las mismas. Encuentre: e) la permisividad: e = ke0 = 35.37*10-12 C2/(Nm2) f) la carga inducida en cada cara del dieléctrico: Como si = s (1 - 1/k) , pero, si = Qi/A y s = Q/A, entonces, Qi/A = Q/A(1 -1/k), cancelando, Qi = Q(1 -1/k)= 66.32*10-9 C g) El campo eléctrico sin dieléctrico Eo y con dieléctrico E Eo = Vo / d = 1*105 V/m y E = V/d = V/m Luis F Millán B U. AUTONOMA DE COLOMBIA

59 4.11 Dipolo eléctrico en un campo eléctrico
Un dipolo eléctrico consta de dos cargas iguales y opuestas separadas una distancia 2a 2a + - P Supongamos que se coloca el dipolo eléctrico en un campo eléctrico uniforme Se define el momento del dipolo eléctrico de esta configuración como el vector P que esta dirigido de –Q a +Q a lo largo de la línea que une las cargas, y cuya magnitud es 2aQ (P = 2aQ) Luis F Millán B U. AUTONOMA DE COLOMBIA

60 el momento del dipolo forma un ángulo a con el campo.
+ - F- F+ b a t = P E El momento de torsión (t) debido a una de las fuerza sobre la carga t = F b^, donde b (b = a sena) es el brazo de palanca de la fuerza, esta fuerza tiende a producir una rotación en la dirección de las manecillas del reloj. El momento de torsión neto tn = tF+ + tF- = 2 F b^ = 2 F (a Sena) = 2 E Q a Sena tn = (2aQ) E Sena = P E Sena Es conveniente expresar el momento de torsión en forma vectorial como el producto cruz de P y E el momento del dipolo forma un ángulo a con el campo. Las fuerzas sobre las dos cargas son de igual magnitud (F = Q E) y de sentidos contrarios, por tanto, la fuerza neta sobre el dipolo es cero, las dos fuerzas producen un momento de torsión (t) sobre el dipolo y este tiende a girar de modo tal que su eje se alinea con el campo Luis F Millán B U. AUTONOMA DE COLOMBIA

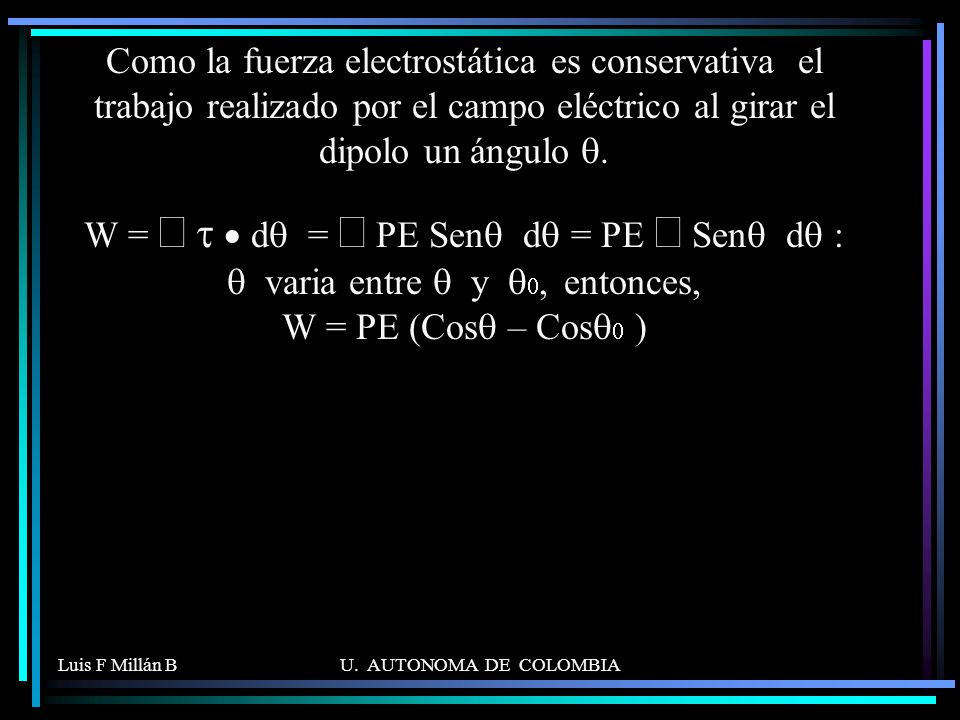

61 Como la fuerza electrostática es conservativa el trabajo realizado por el campo eléctrico al girar el dipolo un ángulo q. W = ò t · dq = ò PE Senq dq = PE ò Senq dq : q varia entre q y q0, entonces, W = PE (Cosq – Cosq0 ) Luis F Millán B U. AUTONOMA DE COLOMBIA

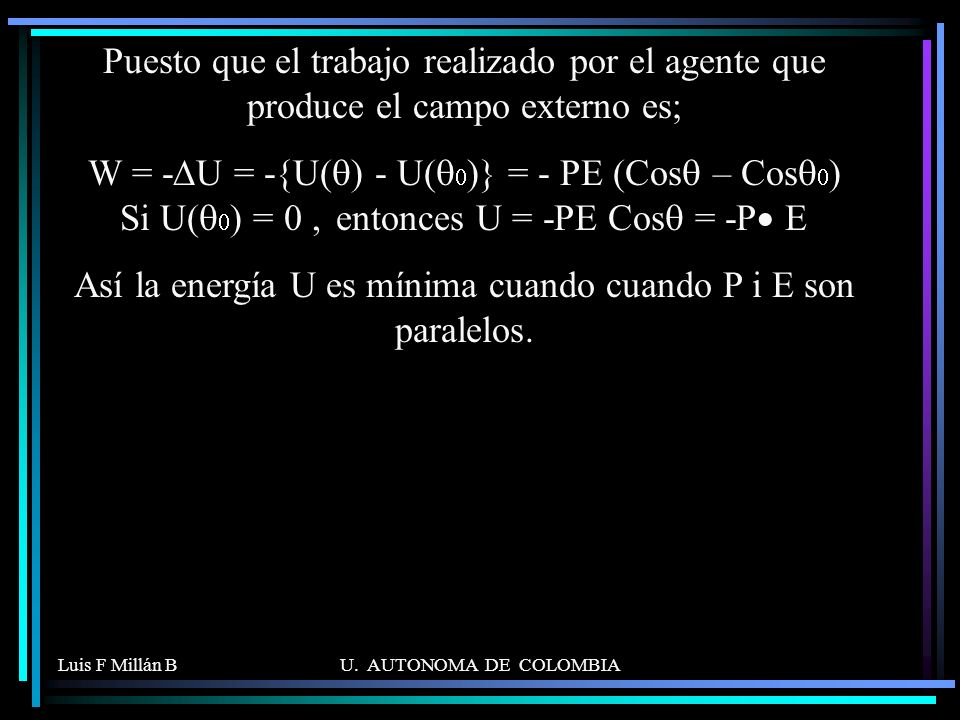

62 Así la energía U es mínima cuando cuando P i E son paralelos.
Puesto que el trabajo realizado por el agente que produce el campo externo es; W = -DU = -{U(q) - U(q0)} = - PE (Cosq – Cosq0) Si U(q0) = 0 , entonces U = -PE Cosq = -P· E Así la energía U es mínima cuando cuando P i E son paralelos. Luis F Millán B U. AUTONOMA DE COLOMBIA

63 Ejemplo 4.20 Un dipolo eléctrico, que consta de dos cargas de 2 nC de diferente signo están separadas 10 mm dentro de un campo eléctrico uniforme de 1000 N/C. a) ¿cuál es la magnitud del momento dipolar eléctrico?. b) ¿cuál es la diferencia de energía potencial correspondiente a las orientaciones paralela y antiparalela del campo’. a) P = Qd = 2*10-9 C * 10 *10-3 m = 2 *10-11 C-m b) W = -DU = -{U(q) - U(q0)} = - PE (Cosq – Cosq0) W = -DU = - PE (Cos0 – Cos 180) DU = -4 *10-8 J Luis F Millán B U. AUTONOMA DE COLOMBIA

64 Michael Faraday En 1821 trazó el campo magnético alrededor de un conductor por el que circula una corriente eléctrica (la existencia del campo magnético había sido observada por vez primera por el físico danés Hans Christian Oersted en 1819). En 1831 Faraday descubrió la inducción electromagnética, y el mismo año demostró la inducción de una corriente eléctrica por otra. Durante este mismo periodo investigó los fenómenos de la electrólisis y descubrió dos leyes fundamentales: que la masa de una sustancia depositada por una corriente eléctrica en una electrólisis es proporcional a la cantidad de electricidad que pasa por el electrolito, y que las cantidades de sustancias electrolíticas depositadas por la acción de una misma cantidad de electricidad son proporcionales a las masas equivalentes de las sustancias. Sus experimentos en magnetismo le llevaron a dos descubrimientos de gran importancia. Uno fue la existencia del diamagnetismo y el otro fue comprobar que un campo magnético tiene fuerza para girar el plano de luz polarizada que pasa a través de ciertos tipos de cristal Faraday entró en la Sociedad Real en 1824 y al año siguiente fue nombrado director del laboratorio de la Institución Real. Además de muchos artículos para publicaciones especializadas, Faraday escribió Manipulación química (1827), Investigaciones experimentales en electricidad ( ) e Investigaciones experimentales en física y química (1859). Murió el 25 de agosto de 1867, cerca de Hampton Court (Surrey). En 1833 sucedió a Davy como profesor de química en esta Institución. Dos años más tarde le fue concedida una pensión vitalicia de 300 libras anuales. Faraday recibió numerosos galardones científicos. Realizó sus primeras investigaciones en el campo de la química bajo la dirección de Davy. Un estudio sobre el cloro le llevó al descubrimiento de dos nuevos cloruros de carbono. También descubrió el benceno. Faraday investigó nuevas variedades de vidrio óptico y llevó a cabo con éxito una serie de experimentos de licuefacción de gases comunes. Sin embargo, las investigaciones que convirtieron a Faraday en el primer científico experimental de su época las realizó en los campos de la electricidad y el magnetismo. Michael Faraday ( ) físico y químico británico, hijo de un herrero, recibió poca formación académica y es conocido principalmente por sus descubrimientos de la inducción electromagnética, de las leyes de la electrólisis, también demostró que en un recinto metálico (caja o jaula de Faraday) forma una pantalla eléctrica Mientras trabajaba de aprendiz con un encuadernador de Londres, leyó libros de temas científicos y realizó experimentos en el campo de la electricidad. En 1812 asistió a una serie de conferencias impartidas por el químico Humphry Davy y envió a éste las notas que tomó en esas conferencias junto con una petición de empleo. Davy le contrató como ayudante en su laboratorio químico de la Institución Real y en 1813 le llevó con él a un largo viaje por Europa. Luis F Millán B U. AUTONOMA DE COLOMBIA

65 4.12 Auto- evaluación Luis F Millán B U. AUTONOMA DE COLOMBIA

66 R) a) V = 24 V b) Q = 2.5 nF c) A = 2261.95 cm2 d) L = 47.6 cm
Ejercicio 4.1 En un capacitor de placas cuadradas y paralelas, las placas están separadas una distancia de 0.8 mm; cada placa tiene una carga 60 nC de diferente signo y entre ellas hay un campo eléctrico de 3*104 V/m. Encuentre a) la diferencia de potencial; b) la capacitancia; c) el área de las placas; d) ¿cuál es el lado de la placa.? R) a) V = 24 V b) Q = 2.5 nF c) A = cm d) L = 47.6 cm Luis F Millán B U. AUTONOMA DE COLOMBIA

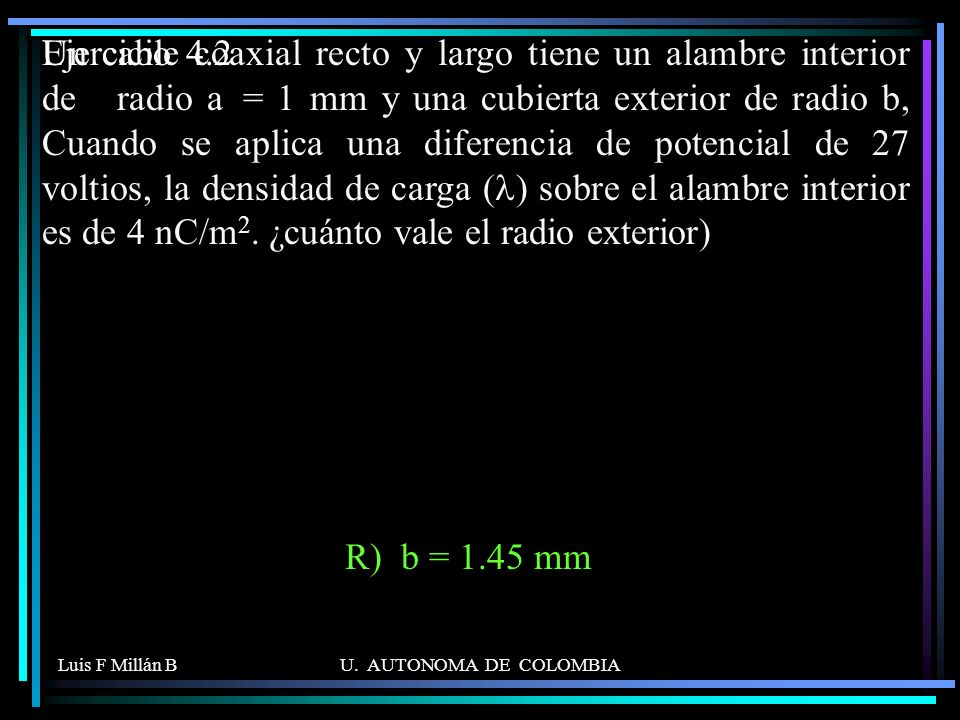

67 Ejercicio 4.2 Un cable coaxial recto y largo tiene un alambre interior de radio a = 1 mm y una cubierta exterior de radio b, Cuando se aplica una diferencia de potencial de 27 voltios, la densidad de carga (l) sobre el alambre interior es de 4 nC/m2. ¿cuánto vale el radio exterior) R) b = 1.45 mm Luis F Millán B U. AUTONOMA DE COLOMBIA

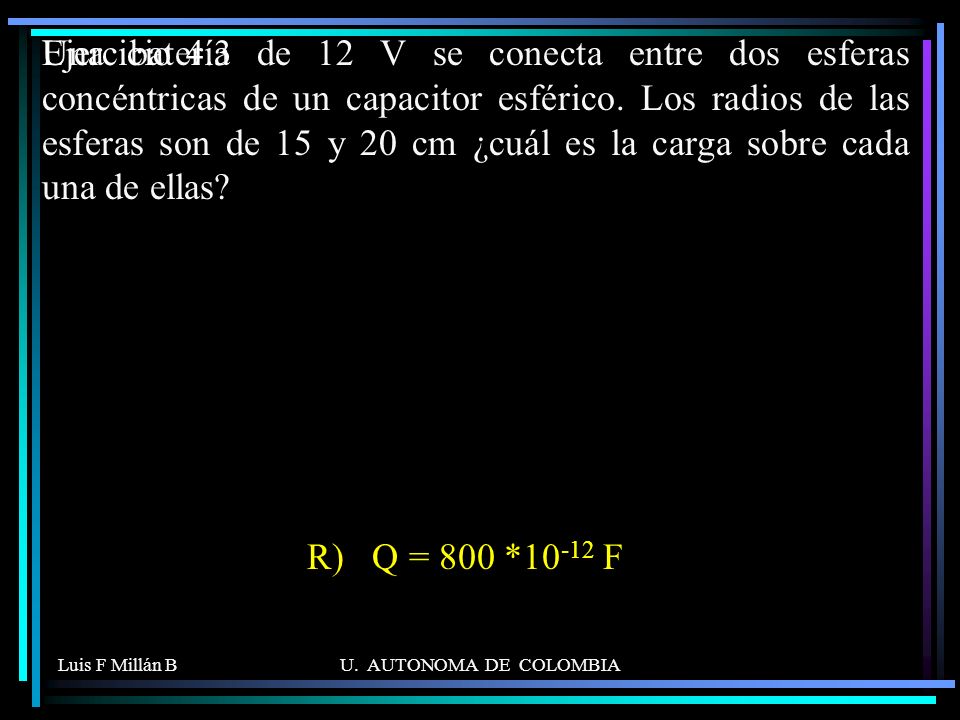

68 Ejercicio 4.3 Una batería de 12 V se conecta entre dos esferas concéntricas de un capacitor esférico. Los radios de las esferas son de 15 y 20 cm ¿cuál es la carga sobre cada una de ellas? R) Q = 800 *10-12 F Luis F Millán B U. AUTONOMA DE COLOMBIA

69 Ejercicio 4.4 Se tienen seis capacitores y una batería de 100 V como aparece en la figura. Encuentre la carga y la diferencia de potencial en cada capacitor - + 2mF 1mF 3mF 4mF 12mF 100 V 100mC 50V 100mC 25V 100mC 8.33V 16.67V 16.67mC 16.67V 33.34mC 16.67V 50.01mC Repuesta - + 2mF 1mF 3mF 4mF 12mF 100 V Luis F Millán B U. AUTONOMA DE COLOMBIA

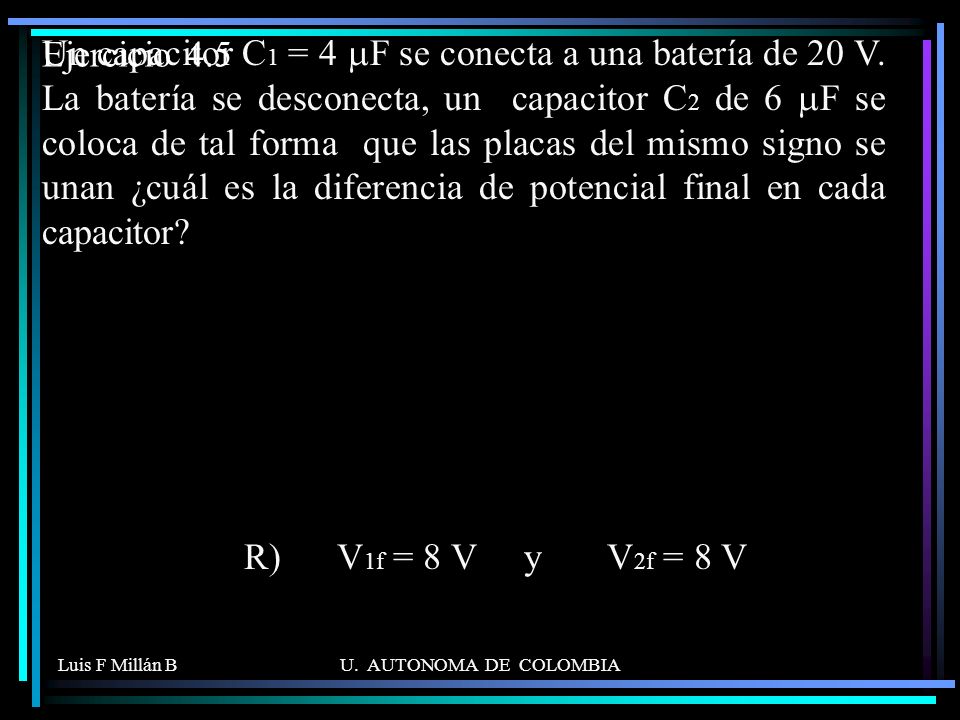

70 Ejercicio 4.5 Un capacitor C1 = 4 mF se conecta a una batería de 20 V. La batería se desconecta, un capacitor C2 de 6 mF se coloca de tal forma que las placas del mismo signo se unan ¿cuál es la diferencia de potencial final en cada capacitor? R) V1f = 8 V y V2f = 8 V Luis F Millán B U. AUTONOMA DE COLOMBIA

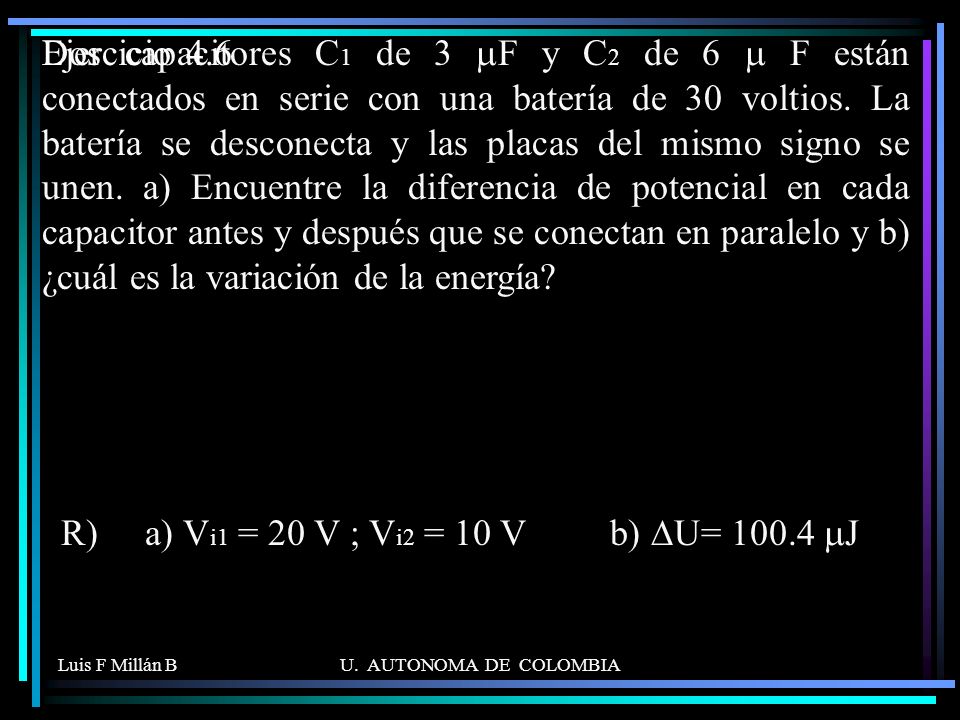

71 R) a) Vi1 = 20 V ; Vi2 = 10 V b) DU= 100.4 mJ
Ejercicio 4.6 Dos capacitores C1 de 3 mF y C2 de 6 m F están conectados en serie con una batería de 30 voltios. La batería se desconecta y las placas del mismo signo se unen. a) Encuentre la diferencia de potencial en cada capacitor antes y después que se conectan en paralelo y b) ¿cuál es la variación de la energía? R) a) Vi1 = 20 V ; Vi2 = 10 V b) DU= mJ Luis F Millán B U. AUTONOMA DE COLOMBIA

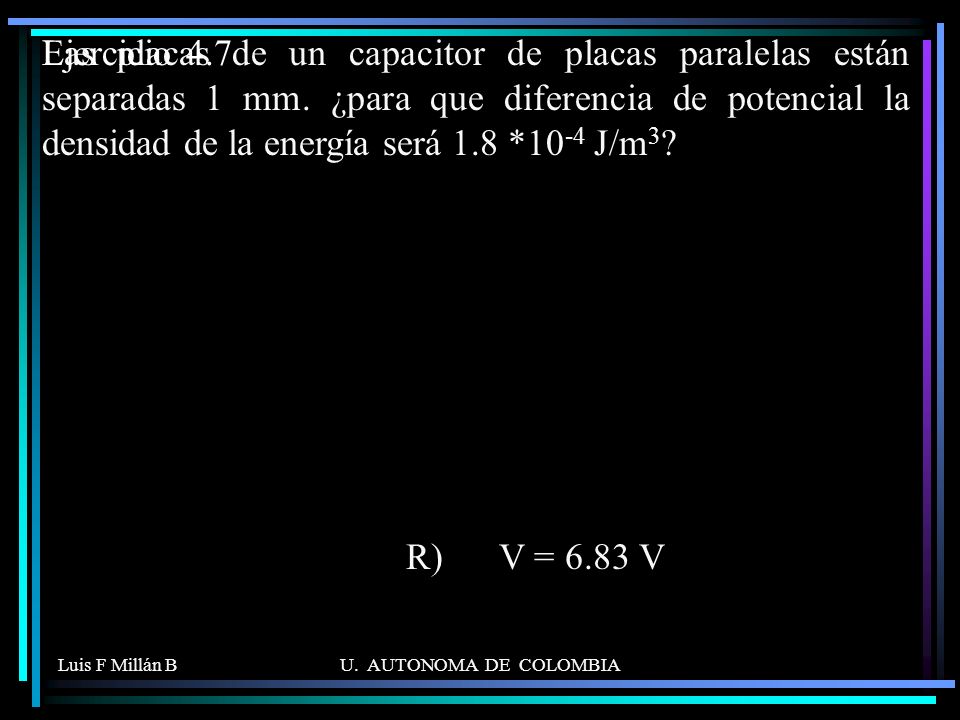

72 Ejercicio 4.7 Las placas de un capacitor de placas paralelas están separadas 1 mm. ¿para que diferencia de potencial la densidad de la energía será 1.8 *10-4 J/m3? R) V = 6.83 V Luis F Millán B U. AUTONOMA DE COLOMBIA

73 Ejercicio 4.8 Un capacitor de placas paralelas lleno de aire tiene una capacitancia de 1.32 PF, la separación de las placas se duplica y entre ellas se inserta cera. La nueva capacitancia es de 2.57 PF. Determine la constante dieléctrica de la cera R) k = 3.89 Luis F Millán B U. AUTONOMA DE COLOMBIA

74 a) ¿cuál es la nueva capacitancia del capacitor
a) ¿cuál es la nueva capacitancia del capacitor ? b) Si un dieléctrico es vidrio pyrex de constante dieléctrica k1 = 5.6, el otro dieléctrico es teflón de constante dieléctrica k2 = 2.1 , el tercero es papel de constante dieléctrica 3.7, el área de las placas de 10 cm2 y la separación entre las placas es de 2 cm ¿cuál es la capacitancia del capacitor? Ejercicio 4.9 Consideremos que tenemos un capacitor de placas paralelas de área A y separadas una distancia d, introducimos en paralelo dos dieléctricos de constante dieléctrica k1 y k2, cada uno de estos ocupan una área A/2 y una distancia d/2, se introduce luego un tercer dieléctrico de constante dieléctrica k3 en serie con los anteriores y llena por completo el capacitor. R) a) Ce = (2e0*A / d)*((k1 + k2) k3) / (k1 + k2 + 2k3) y b) Ce = PF Luis F Millán B U. AUTONOMA DE COLOMBIA

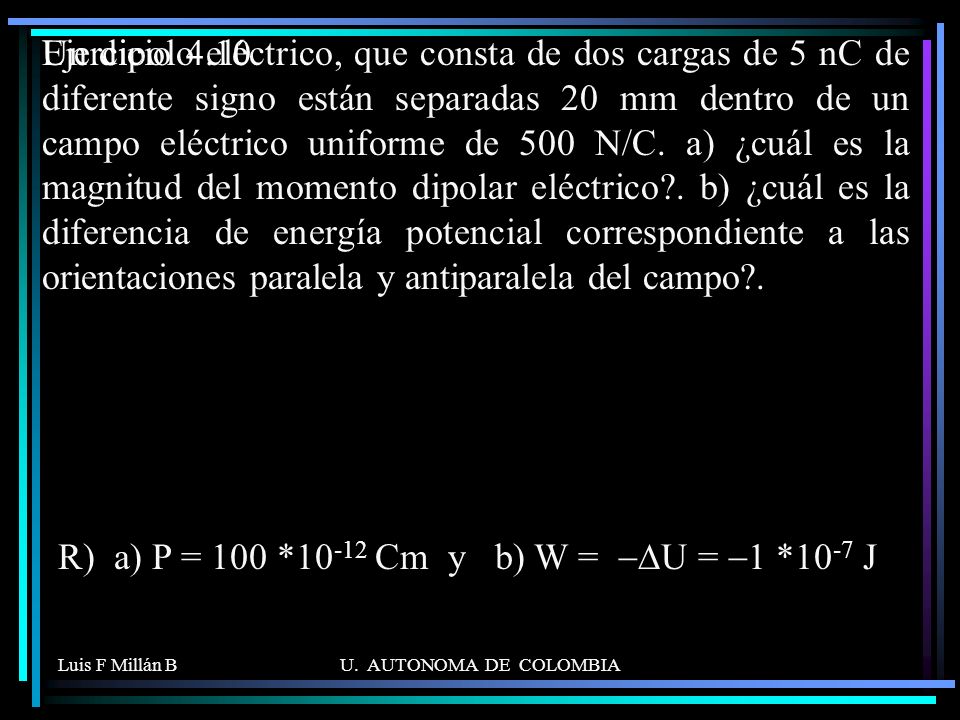

75 R) a) P = 100 *10-12 Cm y b) W = -DU = -1 *10-7 J
Ejercicio 4.10 Un dipolo eléctrico, que consta de dos cargas de 5 nC de diferente signo están separadas 20 mm dentro de un campo eléctrico uniforme de 500 N/C. a) ¿cuál es la magnitud del momento dipolar eléctrico?. b) ¿cuál es la diferencia de energía potencial correspondiente a las orientaciones paralela y antiparalela del campo?. R) a) P = 100 *10-12 Cm y b) W = -DU = -1 *10-7 J Luis F Millán B U. AUTONOMA DE COLOMBIA

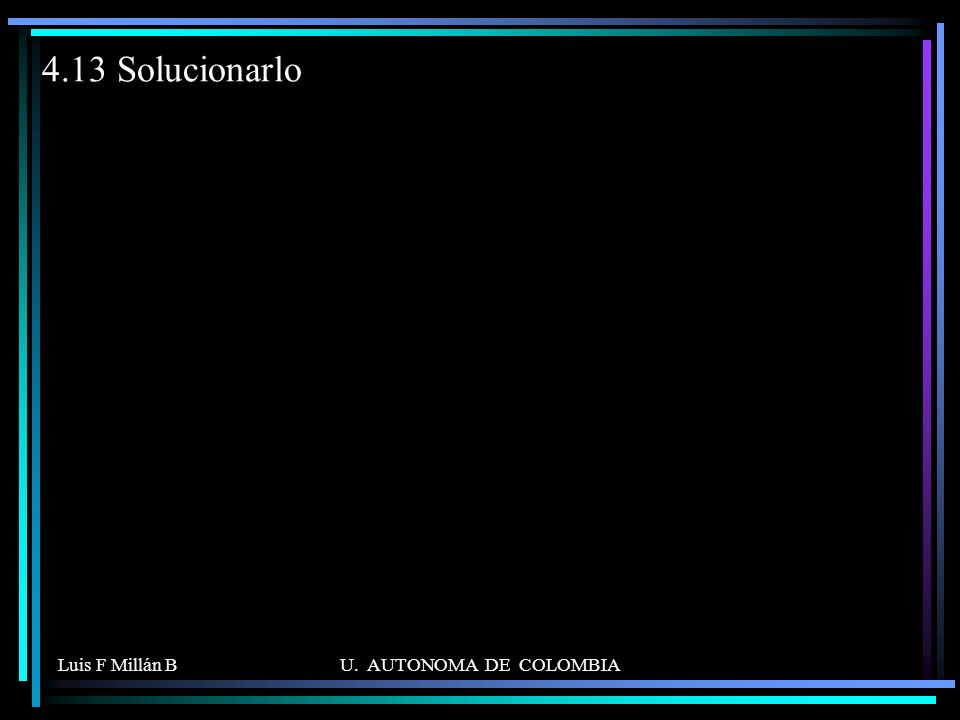

76 4.13 Solucionarlo Luis F Millán B U. AUTONOMA DE COLOMBIA

77 S 4.1 d - + a) La diferencia de potencial; V = Ed = 24 V b) La capacitancia; Q = VC, entonces, C = Q/V = 2.5 nF c) el área, como C = e0*A / d, entonces, A= C*d / e0 = m22 = cm d) Como la placas es cuadrada; A = L2, entonces, L = ÖA = 47.6 cm Luis F Millán B U. AUTONOMA DE COLOMBIA

78 S 4.2 b a C = 2pe0 L / Ln (b /a) +Q -Q
Como la capacitancia de un capacitor cilíndrico es: C = 2pe0 L / Ln(b /a) = Q / V pe0 / Ln (b /a) = (Q/L) / V = l / V V(2pe0) / l = Ln(b/a) ; exp(V (2pe0) / l) = b / a por tanto: b = a exp(V (2pe0) / l) = 1.45 mm Luis F Millán B U. AUTONOMA DE COLOMBIA

79 S 4.3 a +Q b -Q C = a*b / (K (b – a))
Como la capacitancia de un capacitor esférico es: C = {a*b / (K (b – a)) = Q / V, entonces, Q = V (a*b / (K (b – a))) = 800 PF = 800 *10-12 F Luis F Millán B U. AUTONOMA DE COLOMBIA

80 S 4.4 + 2mF 1mF 3mF 4mF 12mF 100 V - Luis F Millán B
U. AUTONOMA DE COLOMBIA

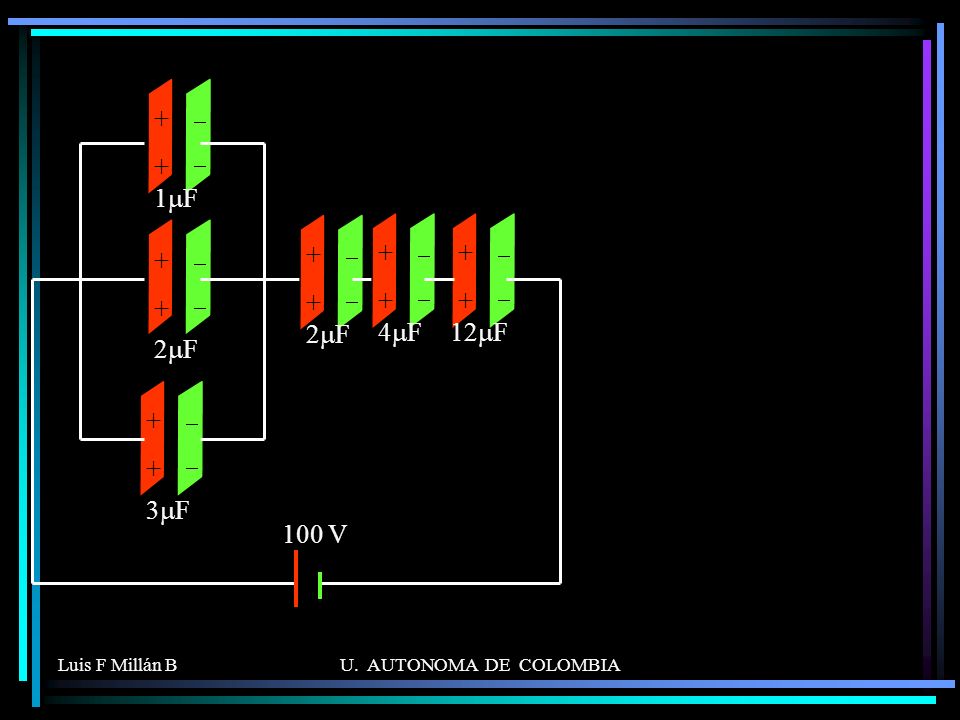

81 - + 2mF 1mF 3mF 4mF 12mF 100 V Luis F Millán B U. AUTONOMA DE COLOMBIA

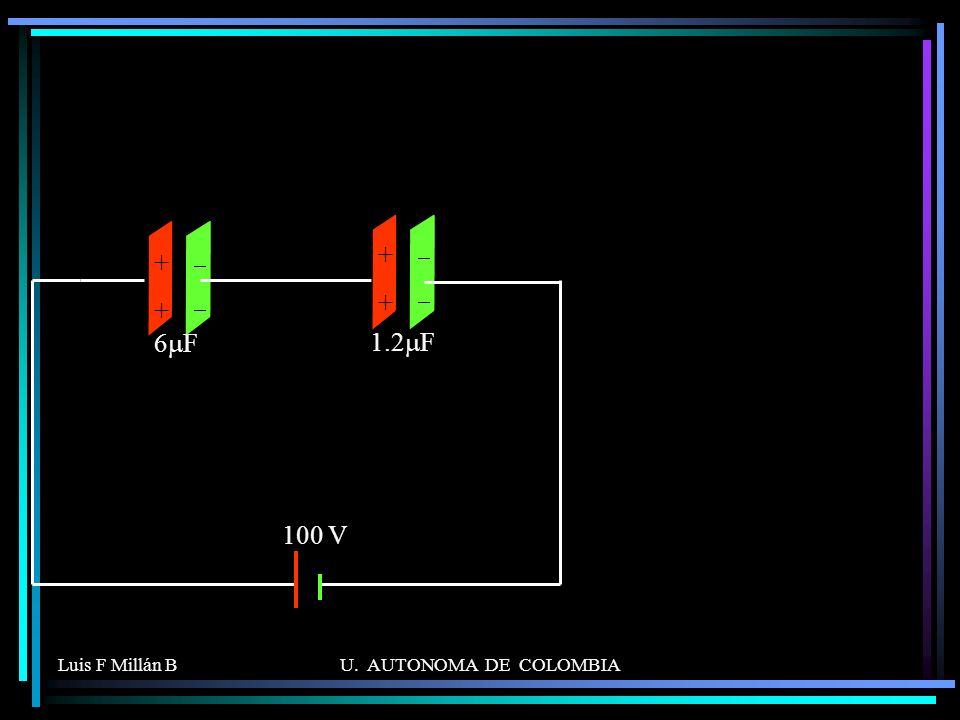

82 - + 6mF 1.2mF 100 V Luis F Millán B U. AUTONOMA DE COLOMBIA

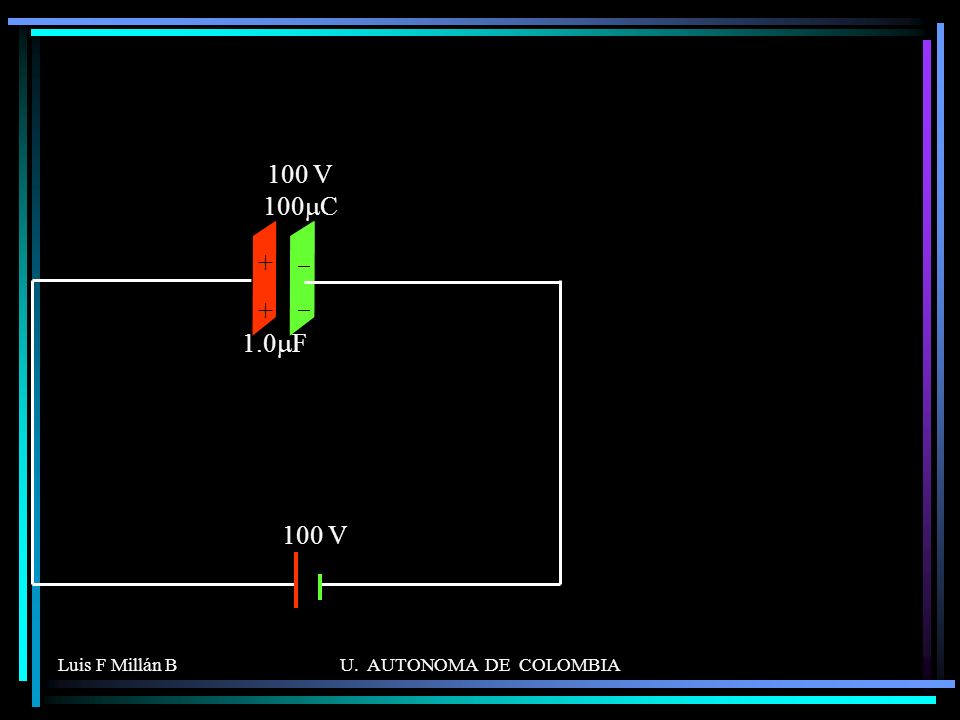

83 100 V mC - + 1.0mF 100 V Luis F Millán B U. AUTONOMA DE COLOMBIA

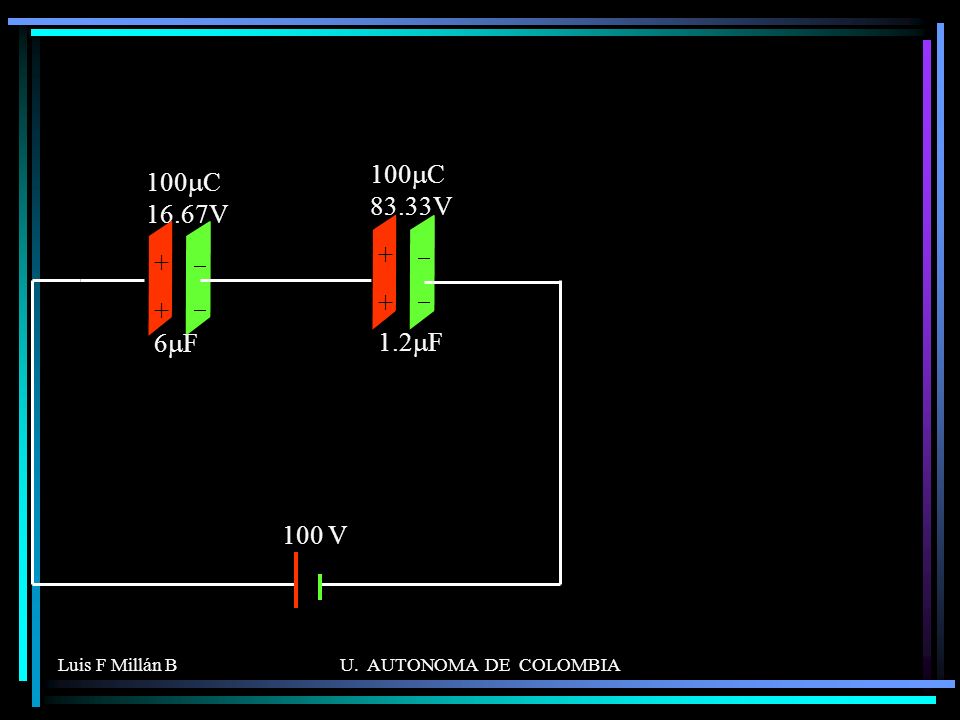

84 100mC 83.33V 100mC 16.67V + 6mF 1.2mF 100 V - Luis F Millán B
U. AUTONOMA DE COLOMBIA

85 16.67V 16.67mC + 2mF 1mF 3mF 4mF 12mF 100 V 100mC 50V 100mC 25V
- + 2mF 1mF 3mF 4mF 12mF 100 V 100mC 50V 100mC 25V 100mC 8.33V 16.67V 33.34mC 16.67V 50.01mC Luis F Millán B U. AUTONOMA DE COLOMBIA

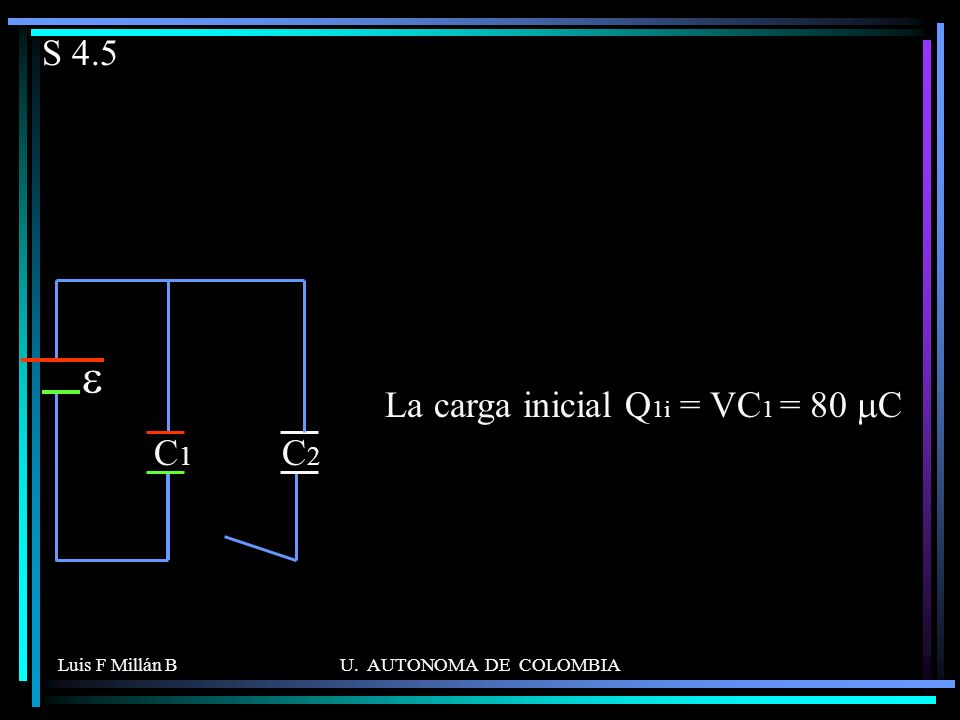

86 e S 4.5 C1 C2 La carga inicial Q1i = VC1 = 80 mC Luis F Millán B
U. AUTONOMA DE COLOMBIA

87 Cuando el capacitar C1 se desconecta de la batería y se une en paralelo al capacitar C2 que se encuentra descargado se produce una redistribución de carga, el C1 da parte de su carga (Q1i) a C2, sea Q2 la carga que recibe C2. Como en paralelo los voltajes son idénticos para cada capacitor V1 = V2, entonces, (Q1i – Q2) / C1 = Q2 / C2 \ Q2 = Q1C2 / (C1 + C2) = 48 mC, como, V1 = (Q1i – Q2) / C1 = 8 V V2 = Q2 / C2 = 8 V C1 C2 e Luis F Millán B U. AUTONOMA DE COLOMBIA

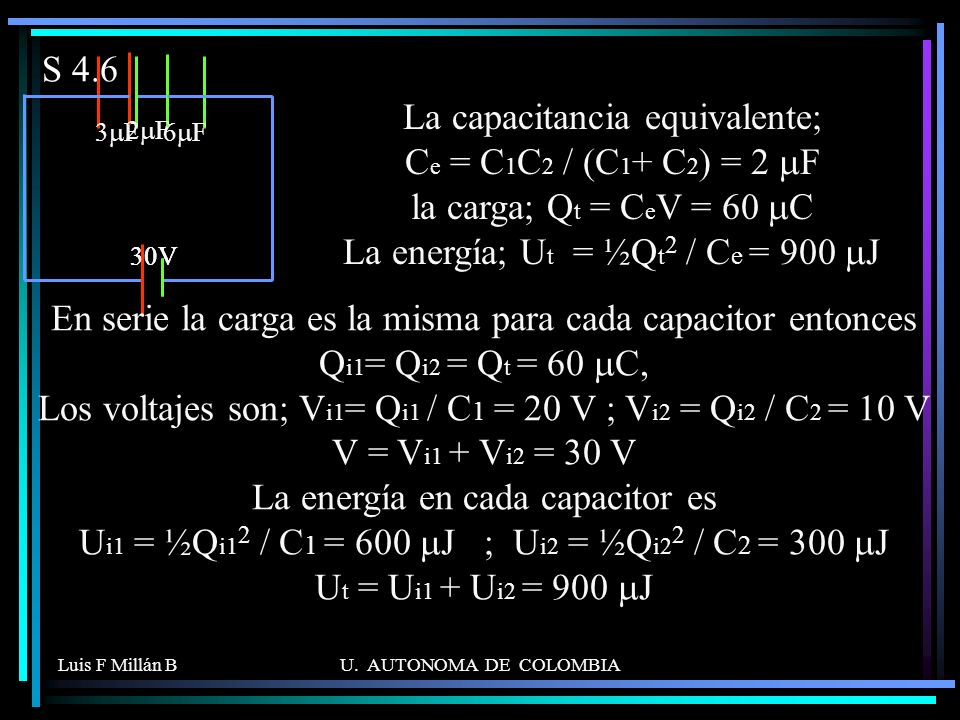

88 S 4.6 2mF 30V 3mF 6mF 30V La capacitancia equivalente; Ce = C1C2 / (C1+ C2) = 2 mF la carga; Qt = CeV = 60 mC La energía; Ut = ½Qt2 / Ce = 900 mJ En serie la carga es la misma para cada capacitor entonces Qi1= Qi2 = Qt = 60 mC, Los voltajes son; Vi1= Qi1 / C1 = 20 V ; Vi2 = Qi2 / C2 = 10 V V = Vi1 + Vi2 = 30 V La energía en cada capacitor es Ui1 = ½Qi12 / C1 = 600 mJ ; Ui2 = ½Qi22 / C2 = 300 mJ Ut = Ui1 + Ui2 = 900 mJ Luis F Millán B U. AUTONOMA DE COLOMBIA

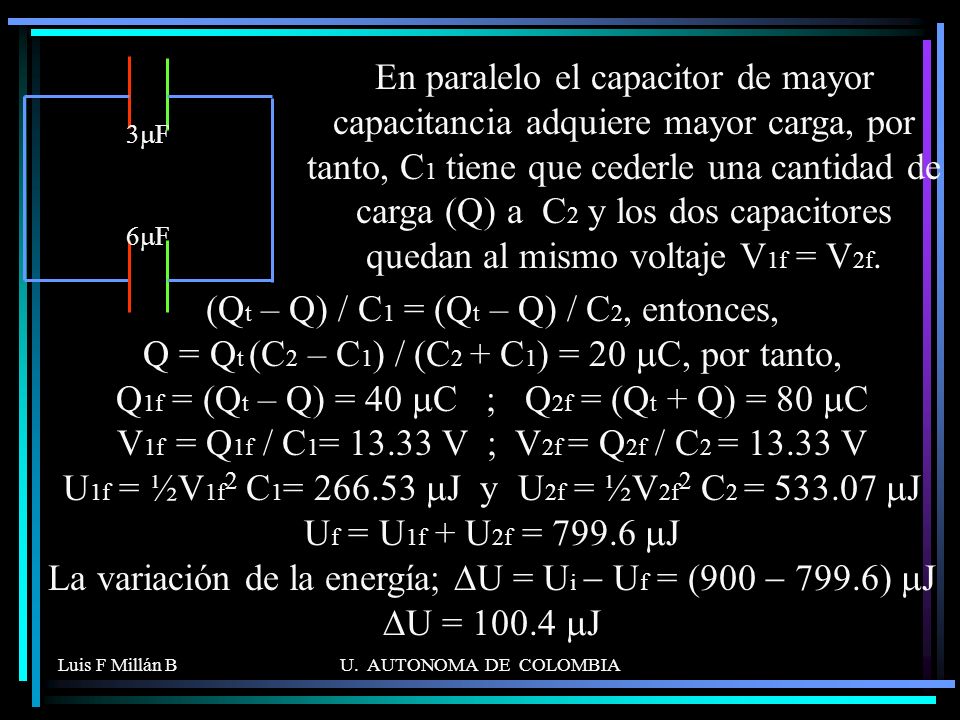

89 En paralelo el capacitor de mayor capacitancia adquiere mayor carga, por tanto, C1 tiene que cederle una cantidad de carga (Q) a C2 y los dos capacitores quedan al mismo voltaje V1f = V2f. 3mF 6mF (Qt – Q) / C1 = (Qt – Q) / C2, entonces, Q = Qt (C2 – C1) / (C2 + C1) = 20 mC, por tanto, Q1f = (Qt – Q) = 40 mC ; Q2f = (Qt + Q) = 80 mC V1f = Q1f / C1= V ; V2f = Q2f / C2 = V U1f = ½V1f2 C1= mJ y U2f = ½V2f2 C2 = mJ Uf = U1f + U2f = mJ La variación de la energía; DU = Ui - Uf = ( ) mJ DU = mJ Luis F Millán B U. AUTONOMA DE COLOMBIA

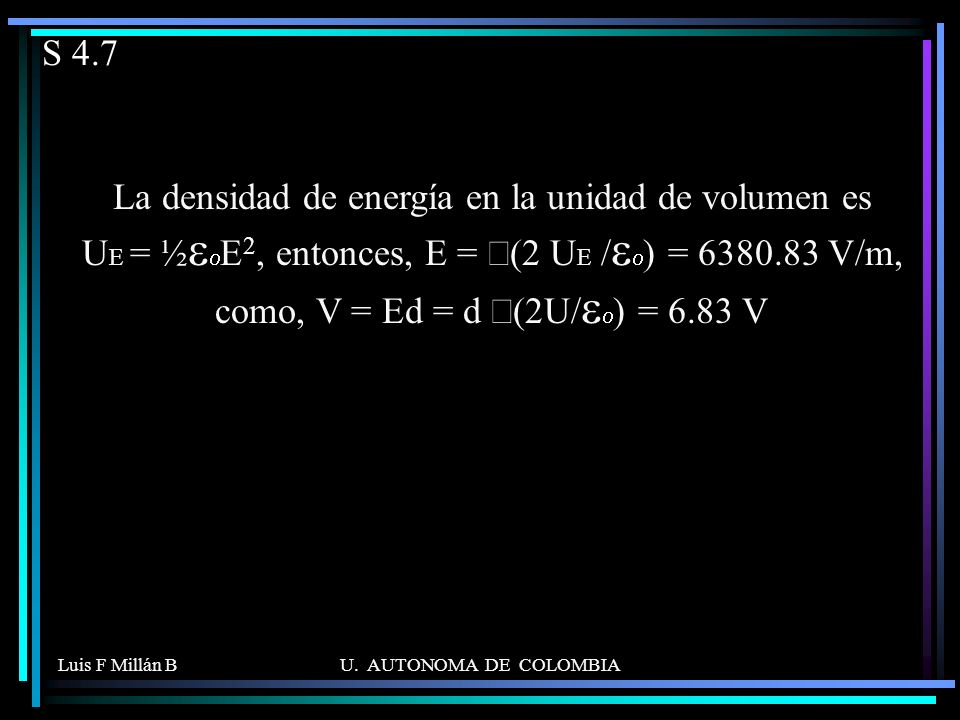

90 S 4.7 La densidad de energía en la unidad de volumen es UE = ½eoE2, entonces, E = Ö(2 UE /eo) = V/m, como, V = Ed = d Ö(2U/eo) = 6.83 V Luis F Millán B U. AUTONOMA DE COLOMBIA

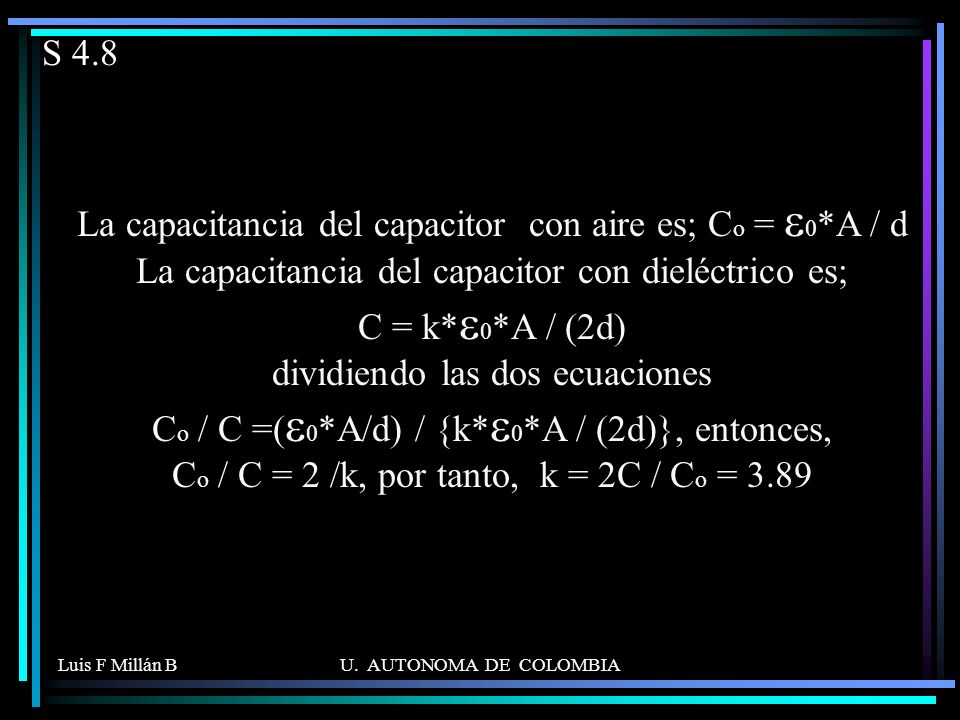

91 S 4.8 La capacitancia del capacitor con aire es; Co = e0*A / d La capacitancia del capacitor con dieléctrico es; C = k*e0*A / (2d) dividiendo las dos ecuaciones Co / C =(e0*A/d) / {k*e0*A / (2d)}, entonces, Co / C = 2 /k, por tanto, k = 2C / Co = 3.89 Luis F Millán B U. AUTONOMA DE COLOMBIA

92 S 4.9 k1 k3 C1 = k1 (e0*A/2) / (d/2) ; C2 = k2 (e0*A/2) / (d/2) C3 = k3 (e0*A) / (d/2) = k3 2e0*A / d C12 = k1 (e0*A/2) / (d/2) + k2 (e0*A/2) / (d/2) C12 = (e0*A / d) * (k1 + k2) d A k2 Ce = {(e0*A / d)(k1 + k2) * k3 2e0*A / d } / {(e0*A / d)(k1 + k2) + k3 2e0*A / d } Ce = (2e0*A / d)*((k1 + k2) k3) / (k1 + k2 + 2k3) = PF Luis F Millán B U. AUTONOMA DE COLOMBIA

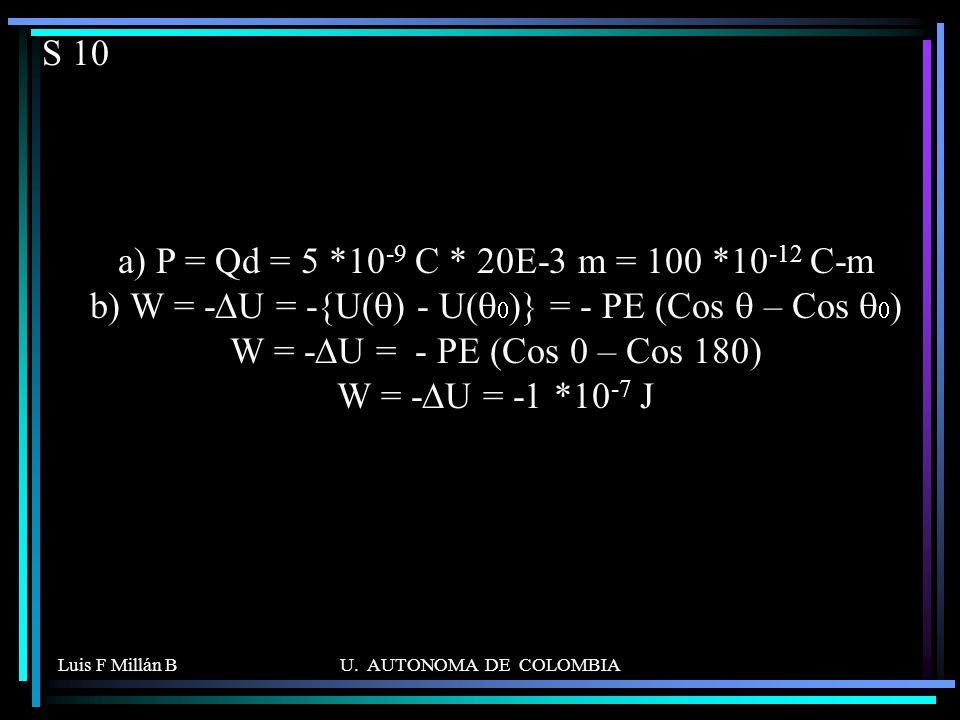

93 S 10 a) P = Qd = 5 *10-9 C * 20E-3 m = 100 *10-12 C-m b) W = -DU = -{U(q) - U(q0)} = - PE (Cos q – Cos q0) W = -DU = - PE (Cos 0 – Cos 180) W = -DU = -1 *10-7 J Luis F Millán B U. AUTONOMA DE COLOMBIA
