Ríos y embalses de la Comunidad de Madrid

Presentación del tema: "Ríos y embalses de la Comunidad de Madrid"— Transcripción de la presentación:

1 Ríos y embalses de la Comunidad de Madrid

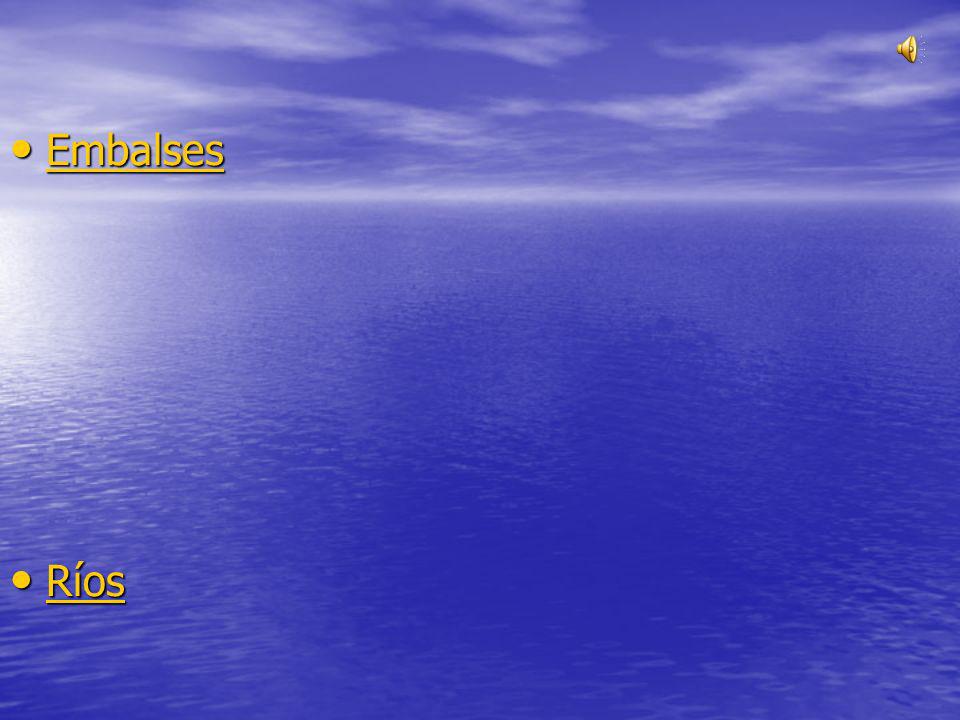

2 Embalses Ríos

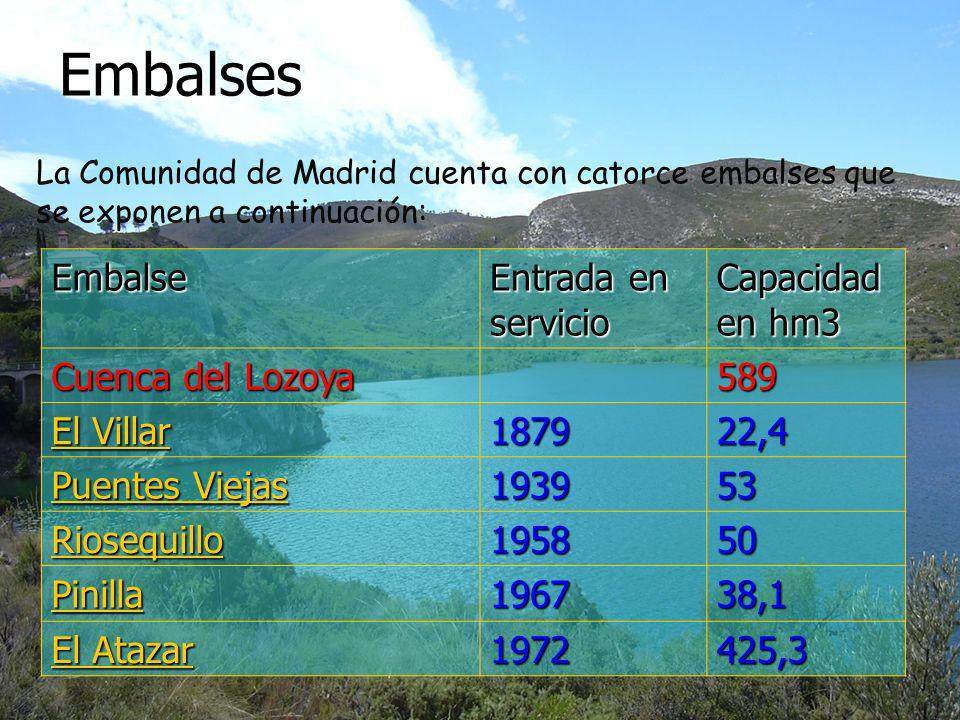

3 Embalses Embalse Entrada en servicio Capacidad en hm3
La Comunidad de Madrid cuenta con catorce embalses que se exponen a continuación: Embalse Entrada en servicio Capacidad en hm3 Cuenca del Lozoya 589 El Villar 1879 22,4 Puentes Viejas 1939 53 Riosequillo 1958 50 Pinilla 1967 38,1 El Atazar 1972 425,3

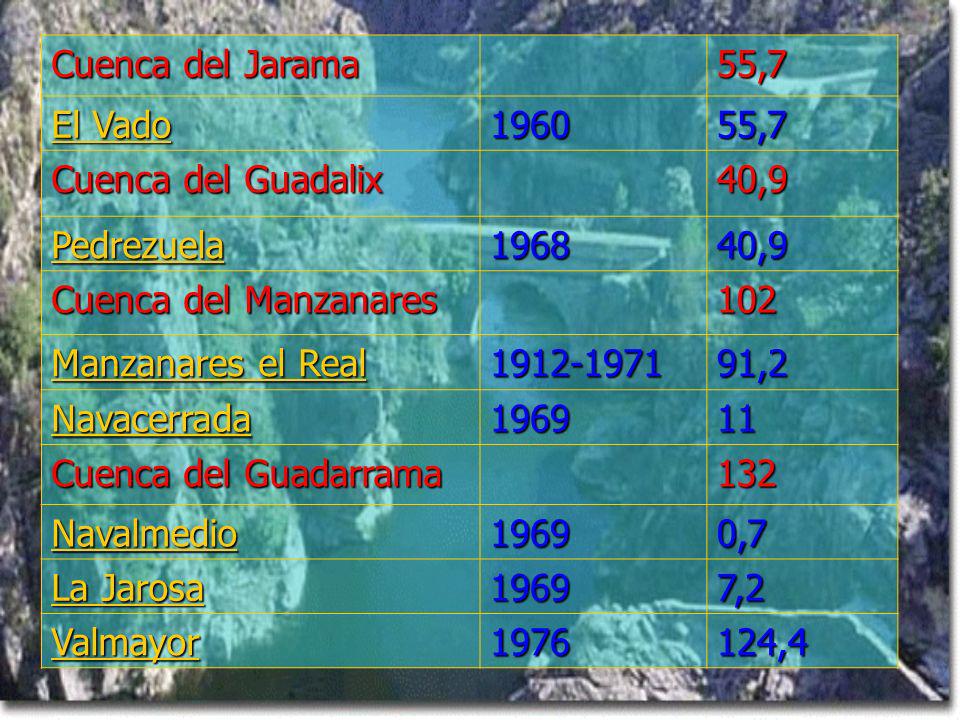

4 Cuenca del Jarama 55,7 El Vado 1960 Cuenca del Guadalix 40,9 Pedrezuela 1968 Cuenca del Manzanares 102 Manzanares el Real 91,2 Navacerrada 1969 11 Cuenca del Guadarrama 132 Navalmedio 0,7 La Jarosa 7,2 Valmayor 1976 124,4

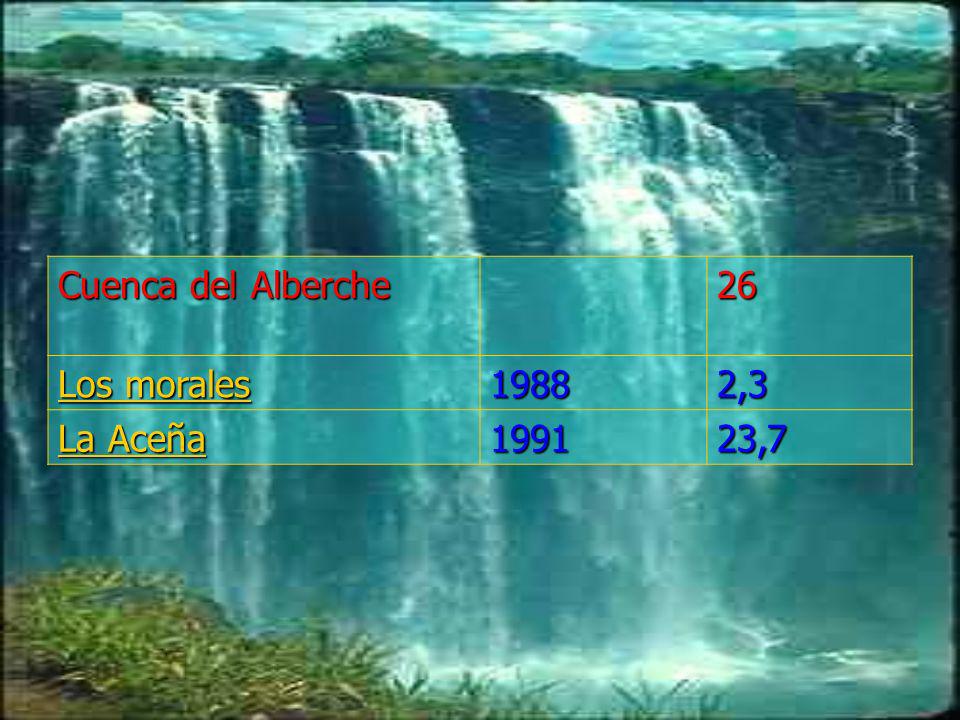

5 Cuenca del Alberche 26 Los morales 1988 2,3 La Aceña 1991 23,7

6 Tras la sequía de agua en España, el pasado mes de octubre, los embalses de la Comunidad de Madrid superaban el 41% con 391,6 millones de metros cúbicos Los embalses con más reservas de agua en la región eran: Valmayor (77,5%),El Villar (62%) y Navalmedio (53,8),siendo Riosequillo (4,6%),Morales (17,4%) y El Vado (22,8%) los embalses con menos agua embalsada. Un tercio de todo lo que llovió durante el año pasado, cayó durante el mes de Octubre, 86 litros por metro cuadrado.

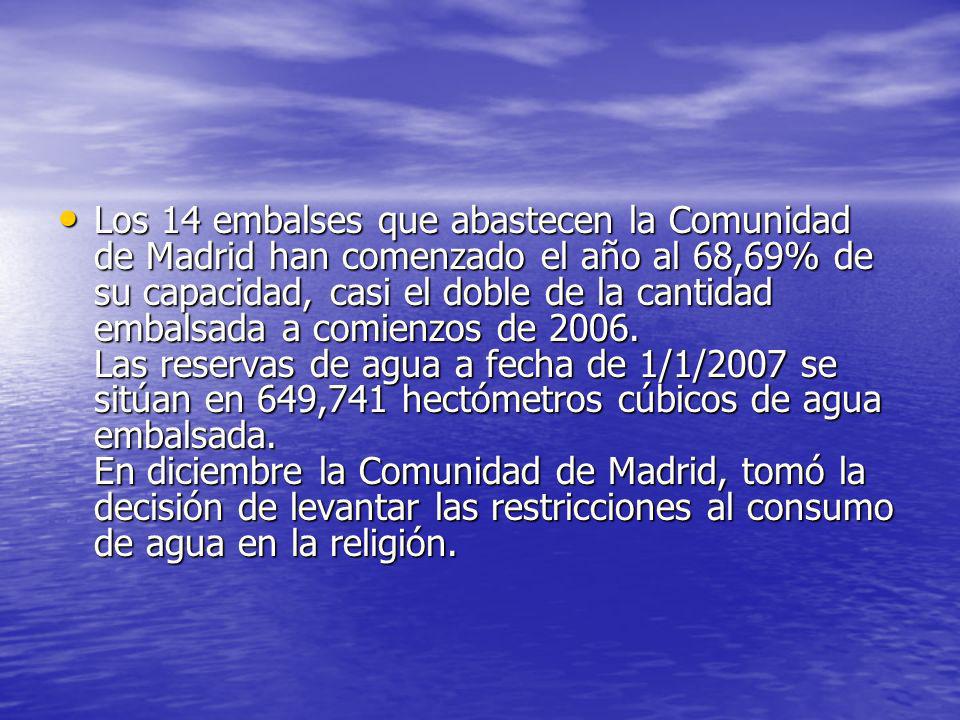

7 Los 14 embalses que abastecen la Comunidad de Madrid han comenzado el año al 68,69% de su capacidad, casi el doble de la cantidad embalsada a comienzos de Las reservas de agua a fecha de 1/1/2007 se sitúan en 649,741 hectómetros cúbicos de agua embalsada. En diciembre la Comunidad de Madrid, tomó la decisión de levantar las restricciones al consumo de agua en la religión.

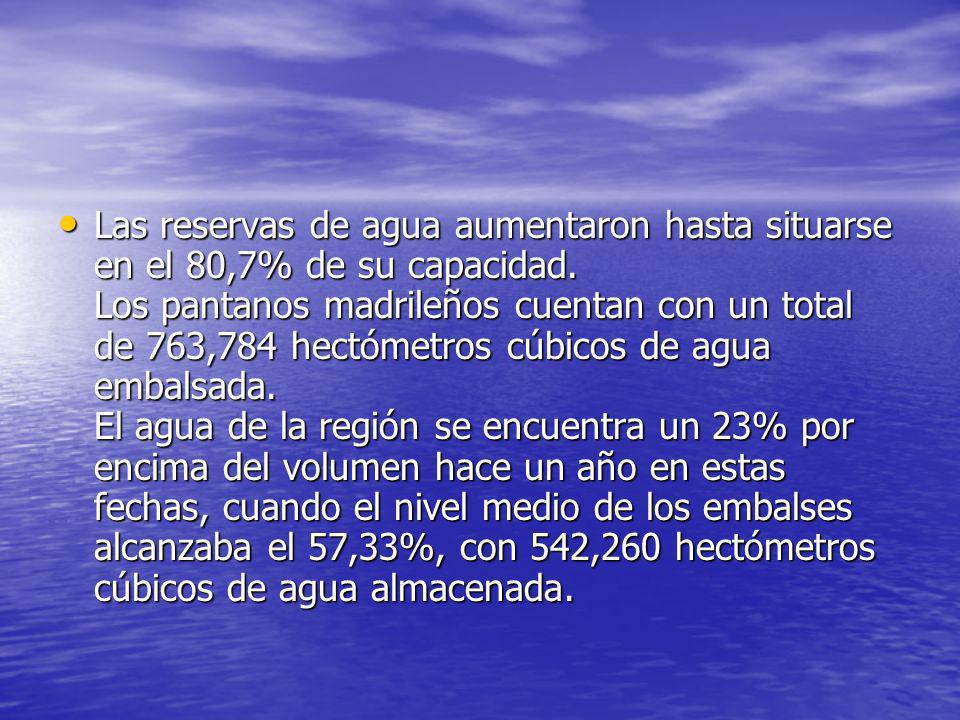

8 Las reservas de agua aumentaron hasta situarse en el 80,7% de su capacidad. Los pantanos madrileños cuentan con un total de 763,784 hectómetros cúbicos de agua embalsada. El agua de la región se encuentra un 23% por encima del volumen hace un año en estas fechas, cuando el nivel medio de los embalses alcanzaba el 57,33%, con 542,260 hectómetros cúbicos de agua almacenada.

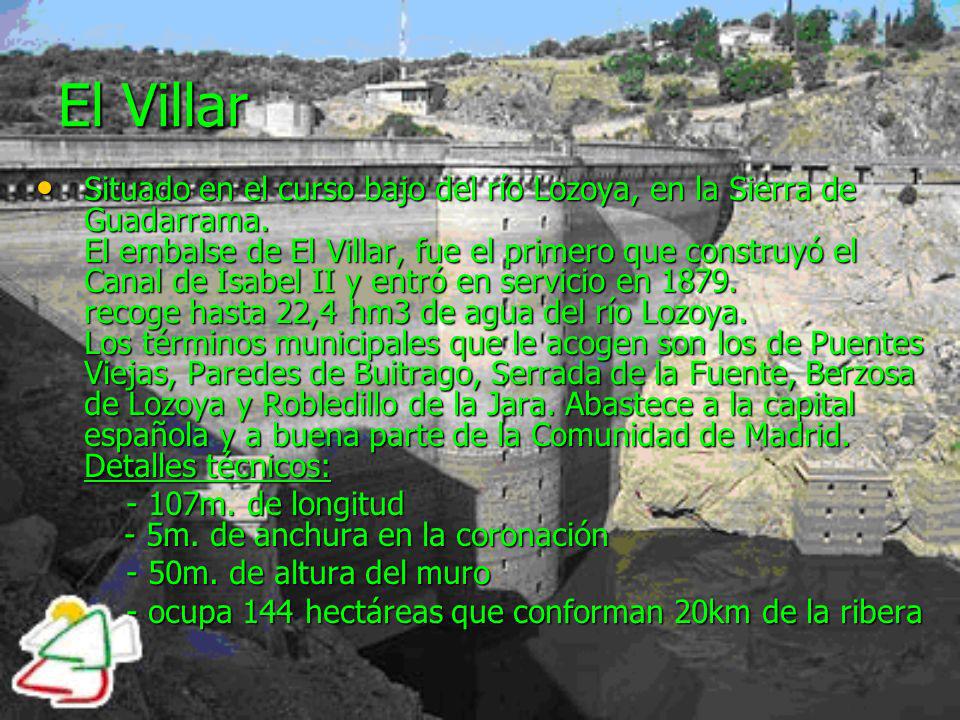

9 El Villar Situado en el curso bajo del río Lozoya, en la Sierra de Guadarrama. El embalse de El Villar, fue el primero que construyó el Canal de Isabel II y entró en servicio en recoge hasta 22,4 hm3 de agua del río Lozoya. Los términos municipales que le acogen son los de Puentes Viejas, Paredes de Buitrago, Serrada de la Fuente, Berzosa de Lozoya y Robledillo de la Jara. Abastece a la capital española y a buena parte de la Comunidad de Madrid. Detalles técnicos: - 107m. de longitud m. de anchura en la coronación - 50m. de altura del muro - ocupa 144 hectáreas que conforman 20km de la ribera

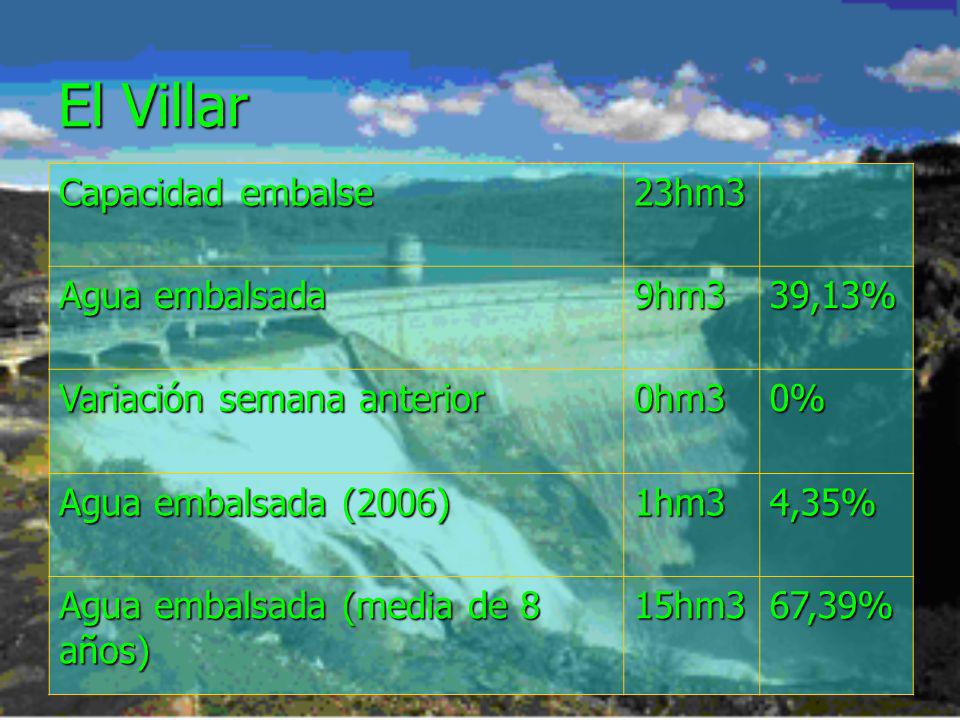

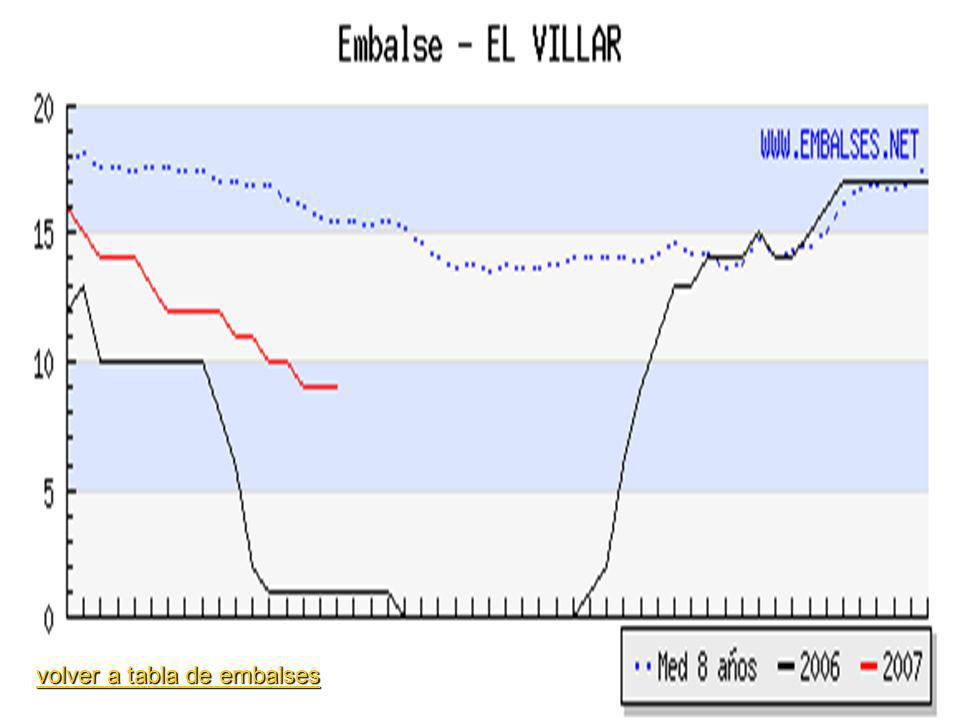

10 El Villar Capacidad embalse 23hm3 Agua embalsada 9hm3 39,13%
Variación semana anterior 0hm3 0% Agua embalsada (2006) 1hm3 4,35% Agua embalsada (media de 8 años) 15hm3 67,39%

11 volver a tabla de embalses

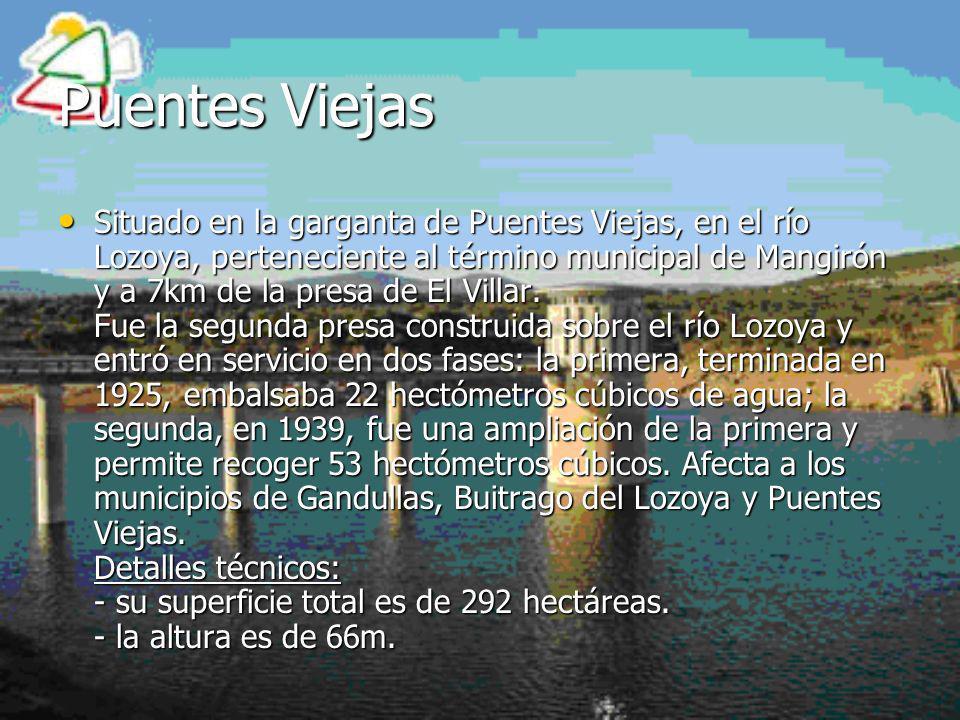

12 Puentes Viejas Situado en la garganta de Puentes Viejas, en el río Lozoya, perteneciente al término municipal de Mangirón y a 7km de la presa de El Villar. Fue la segunda presa construida sobre el río Lozoya y entró en servicio en dos fases: la primera, terminada en 1925, embalsaba 22 hectómetros cúbicos de agua; la segunda, en 1939, fue una ampliación de la primera y permite recoger 53 hectómetros cúbicos. Afecta a los municipios de Gandullas, Buitrago del Lozoya y Puentes Viejas. Detalles técnicos: - su superficie total es de 292 hectáreas. - la altura es de 66m.

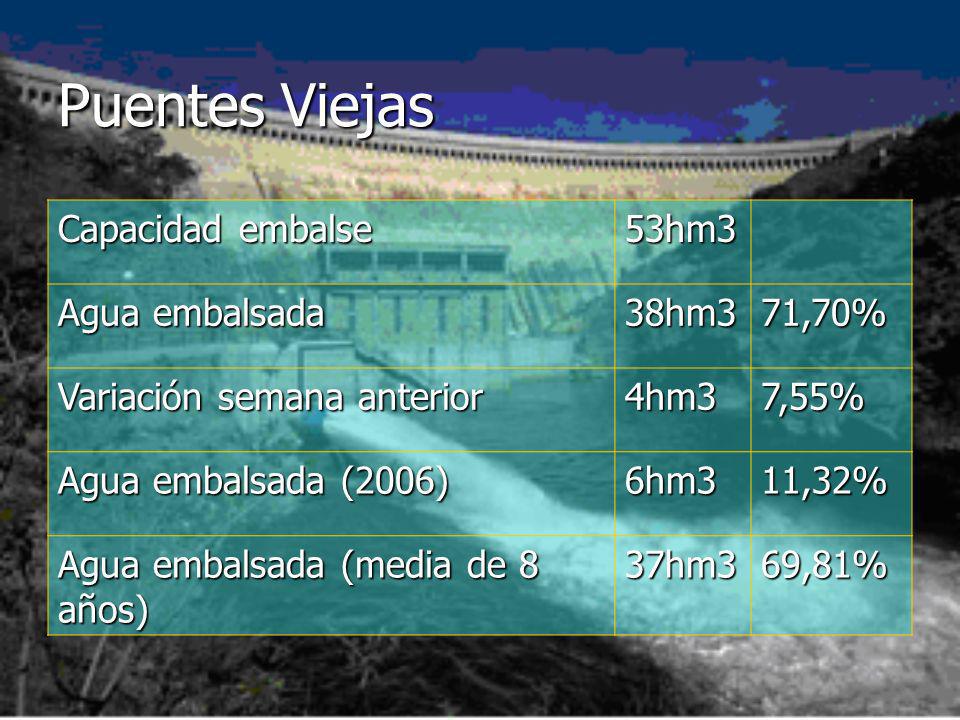

13 Puentes Viejas Capacidad embalse 53hm3 Agua embalsada 38hm3 71,70%
Variación semana anterior 4hm3 7,55% Agua embalsada (2006) 6hm3 11,32% Agua embalsada (media de 8 años) 37hm3 69,81%

14 volver a tabla de embalses

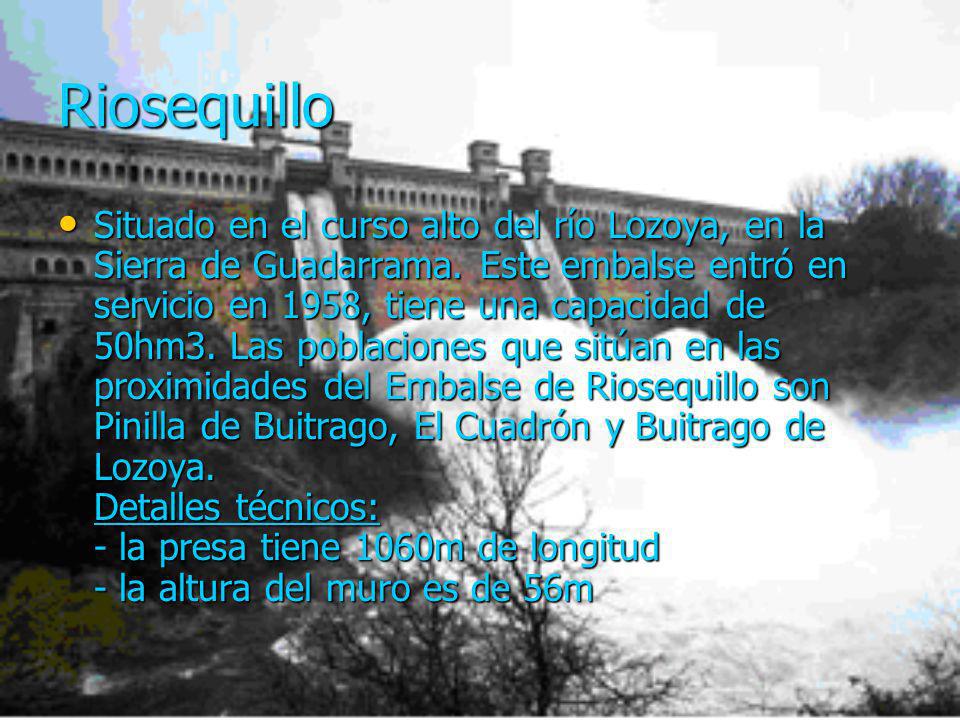

15 Riosequillo Situado en el curso alto del río Lozoya, en la Sierra de Guadarrama. Este embalse entró en servicio en 1958, tiene una capacidad de 50hm3. Las poblaciones que sitúan en las proximidades del Embalse de Riosequillo son Pinilla de Buitrago, El Cuadrón y Buitrago de Lozoya. Detalles técnicos: - la presa tiene 1060m de longitud - la altura del muro es de 56m

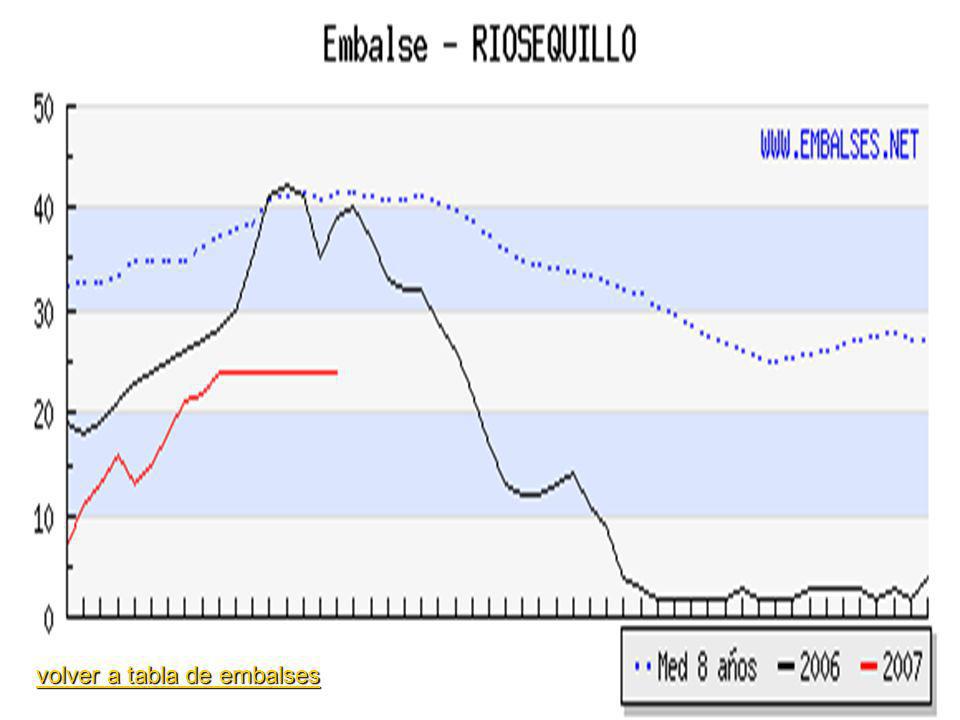

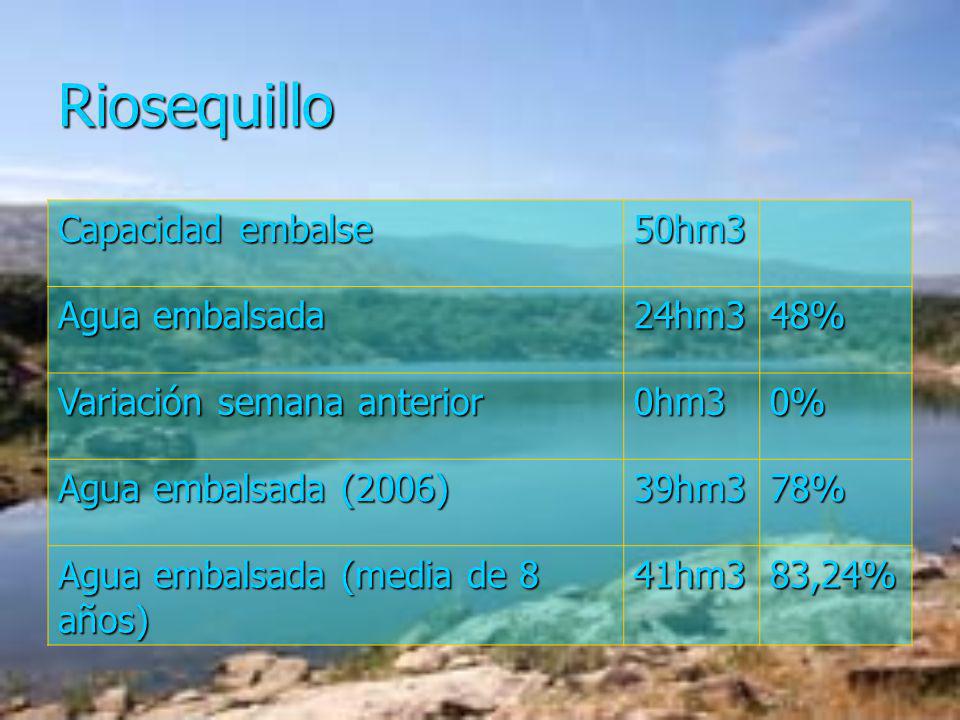

16 Riosequillo Capacidad embalse 50hm3 Agua embalsada 24hm3 48%
Variación semana anterior 0hm3 0% Agua embalsada (2006) 39hm3 78% Agua embalsada (media de 8 años) 41hm3 83,24%

17 volver a tabla de embalses

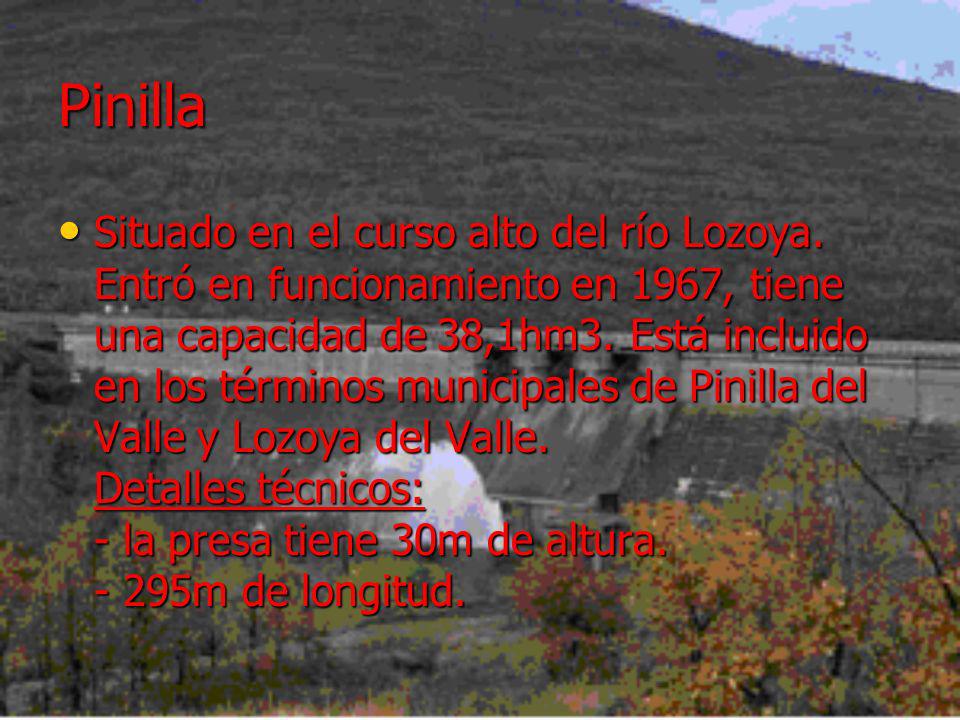

18 Pinilla Situado en el curso alto del río Lozoya. Entró en funcionamiento en 1967, tiene una capacidad de 38,1hm3. Está incluido en los términos municipales de Pinilla del Valle y Lozoya del Valle. Detalles técnicos: - la presa tiene 30m de altura m de longitud.

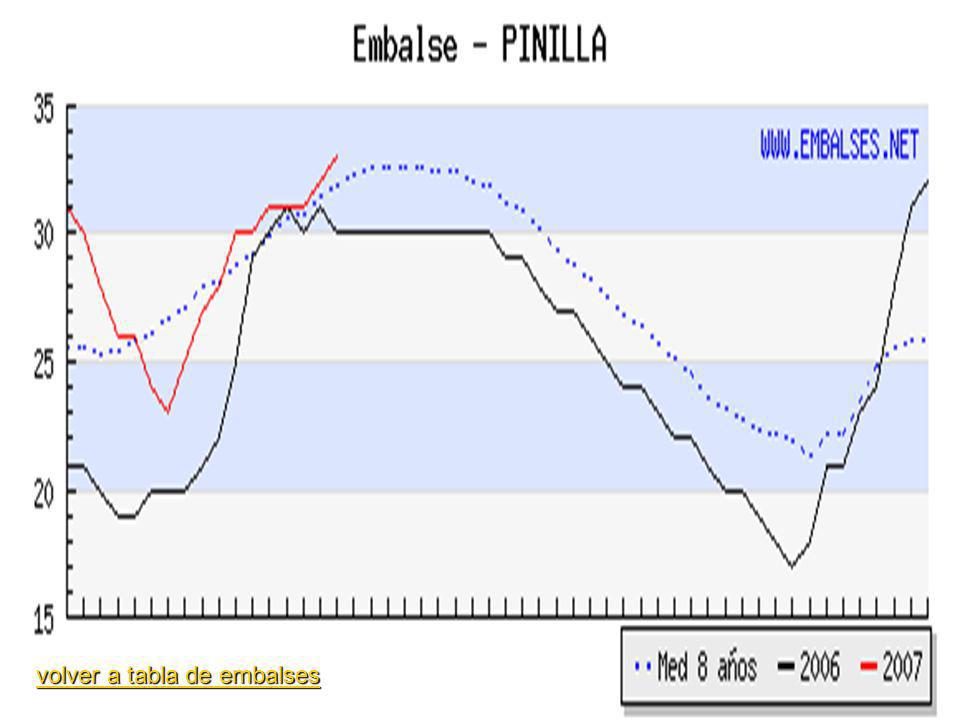

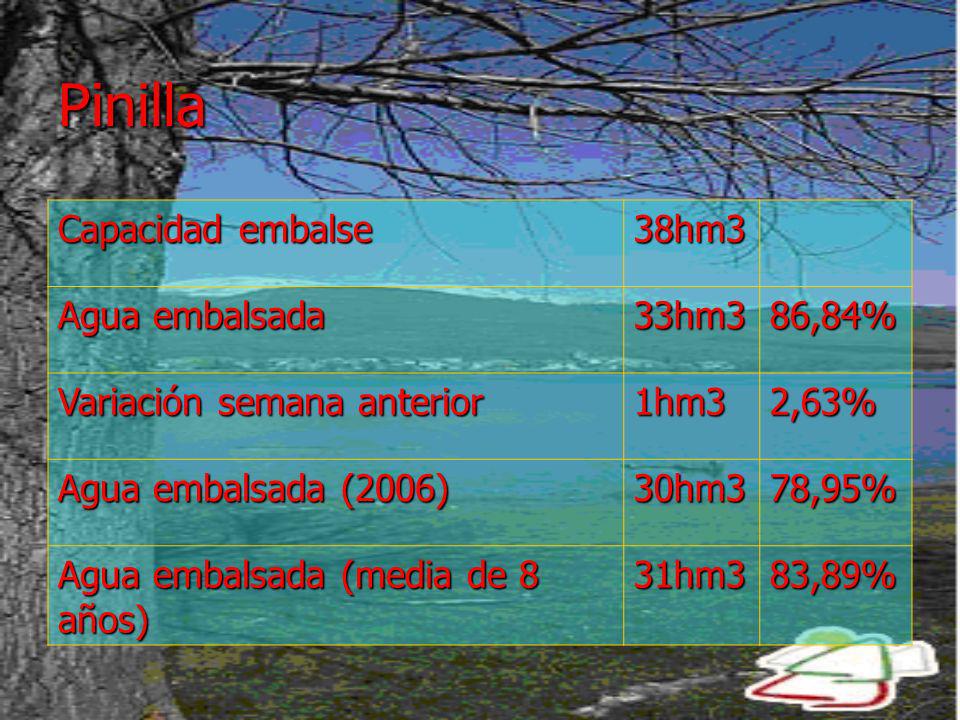

19 Pinilla Capacidad embalse 38hm3 Agua embalsada 33hm3 86,84%
Variación semana anterior 1hm3 2,63% Agua embalsada (2006) 30hm3 78,95% Agua embalsada (media de 8 años) 31hm3 83,89%

20 volver a tabla de embalses

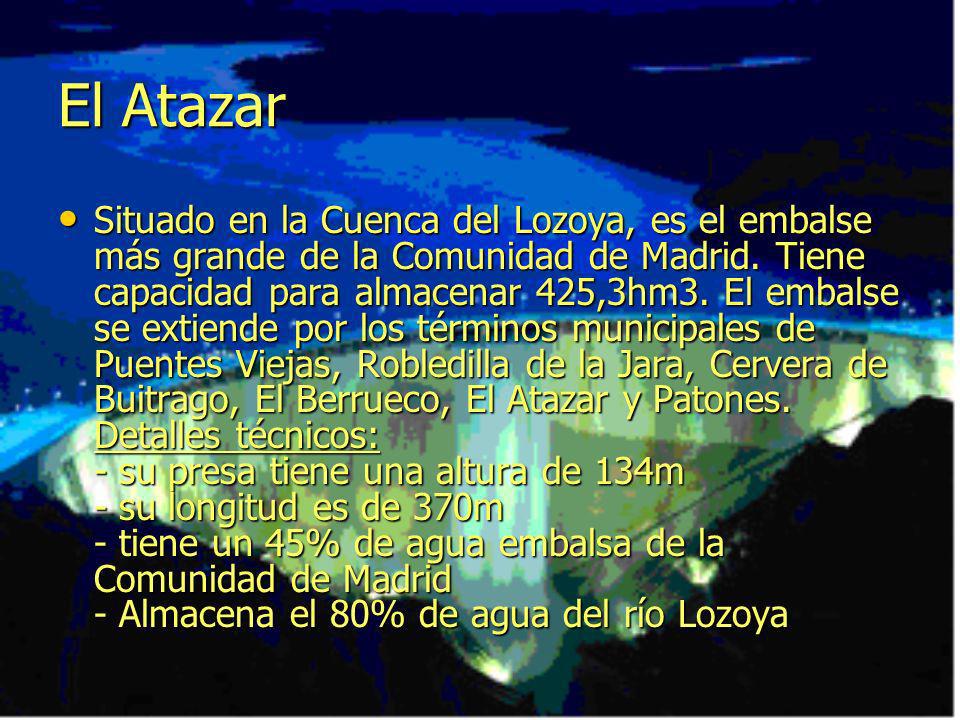

21 El Atazar Situado en la Cuenca del Lozoya, es el embalse más grande de la Comunidad de Madrid. Tiene capacidad para almacenar 425,3hm3. El embalse se extiende por los términos municipales de Puentes Viejas, Robledilla de la Jara, Cervera de Buitrago, El Berrueco, El Atazar y Patones. Detalles técnicos: - su presa tiene una altura de 134m - su longitud es de 370m - tiene un 45% de agua embalsa de la Comunidad de Madrid - Almacena el 80% de agua del río Lozoya

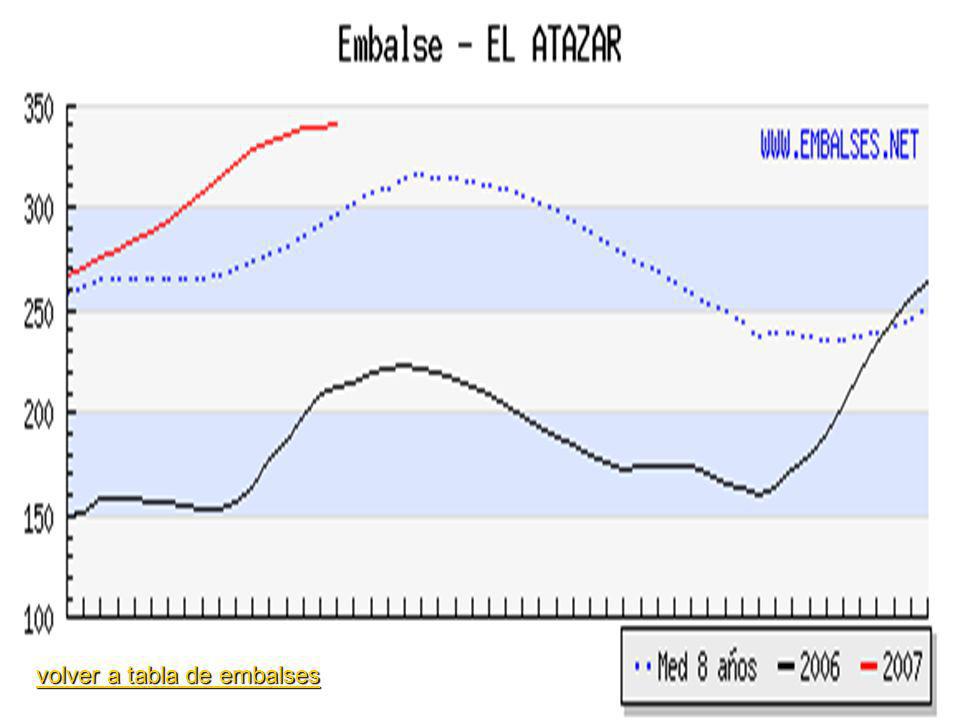

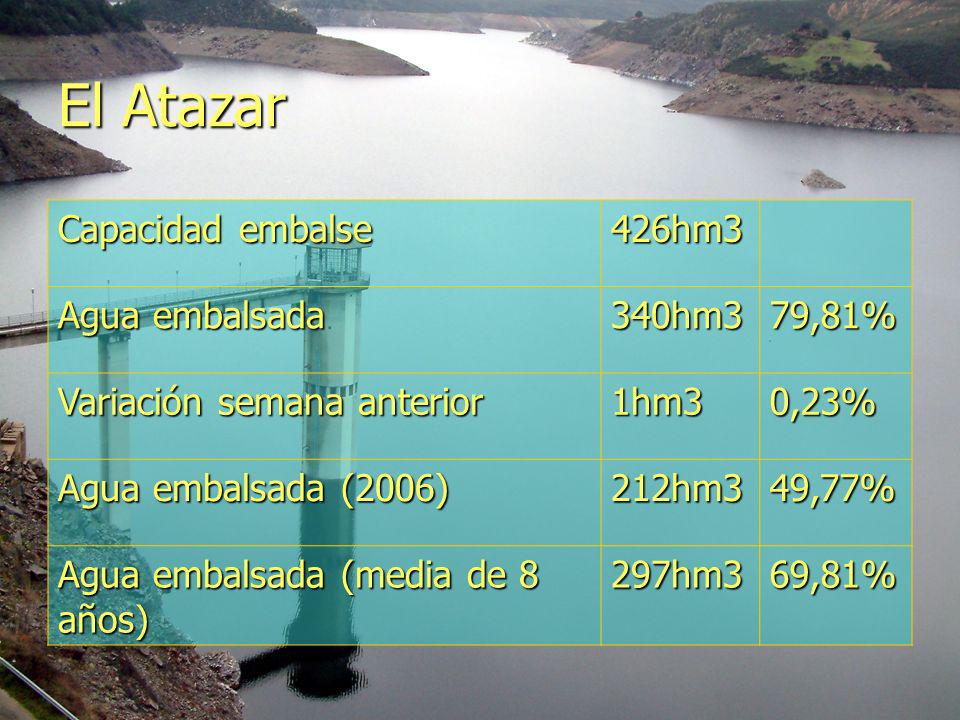

22 El Atazar Capacidad embalse 426hm3 Agua embalsada 340hm3 79,81%
Variación semana anterior 1hm3 0,23% Agua embalsada (2006) 212hm3 49,77% Agua embalsada (media de 8 años) 297hm3 69,81%

23 volver a tabla de embalses

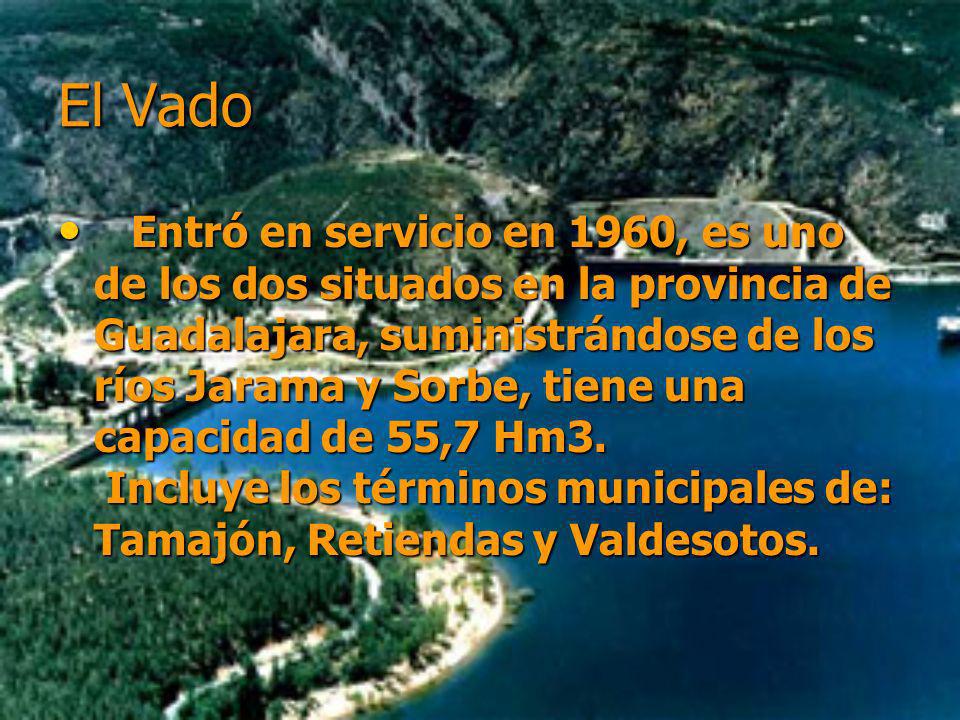

24 El Vado    Entró en servicio en 1960, es uno de los dos situados en la provincia de Guadalajara, suministrándose de los ríos Jarama y Sorbe, tiene una capacidad de 55,7 Hm3. Incluye los términos municipales de: Tamajón, Retiendas y Valdesotos.

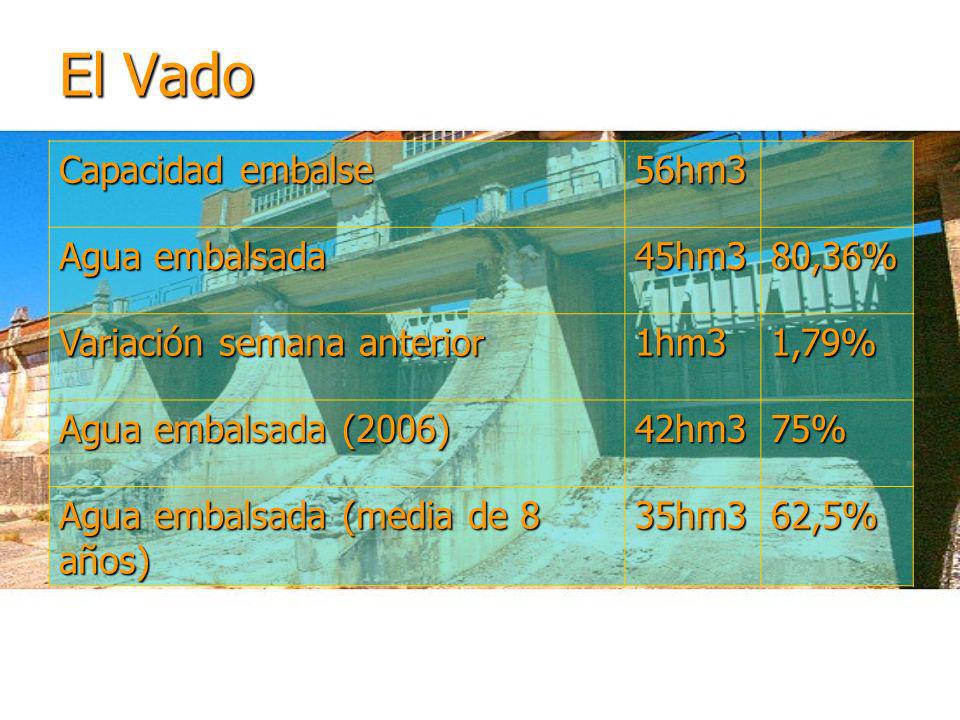

25 El Vado Capacidad embalse 56hm3 Agua embalsada 45hm3 80,36%
Variación semana anterior 1hm3 1,79% Agua embalsada (2006) 42hm3 75% Agua embalsada (media de 8 años) 35hm3 62,5%

26 volver a tabla de embalses

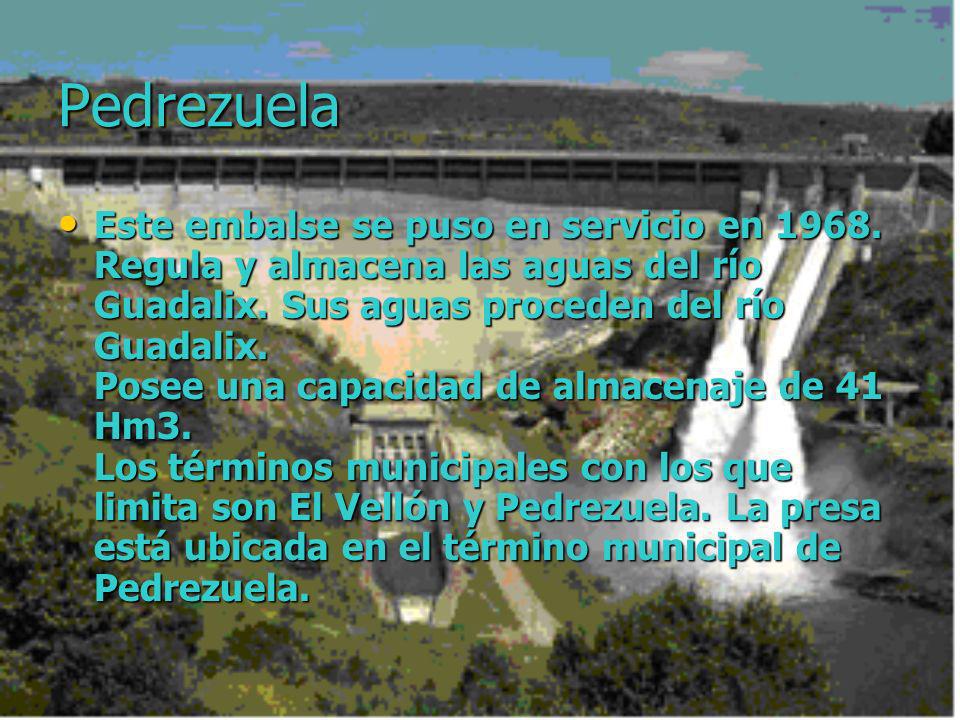

27 Pedrezuela Este embalse se puso en servicio en Regula y almacena las aguas del río Guadalix. Sus aguas proceden del río Guadalix. Posee una capacidad de almacenaje de 41 Hm3. Los términos municipales con los que limita son El Vellón y Pedrezuela. La presa está ubicada en el término municipal de Pedrezuela.

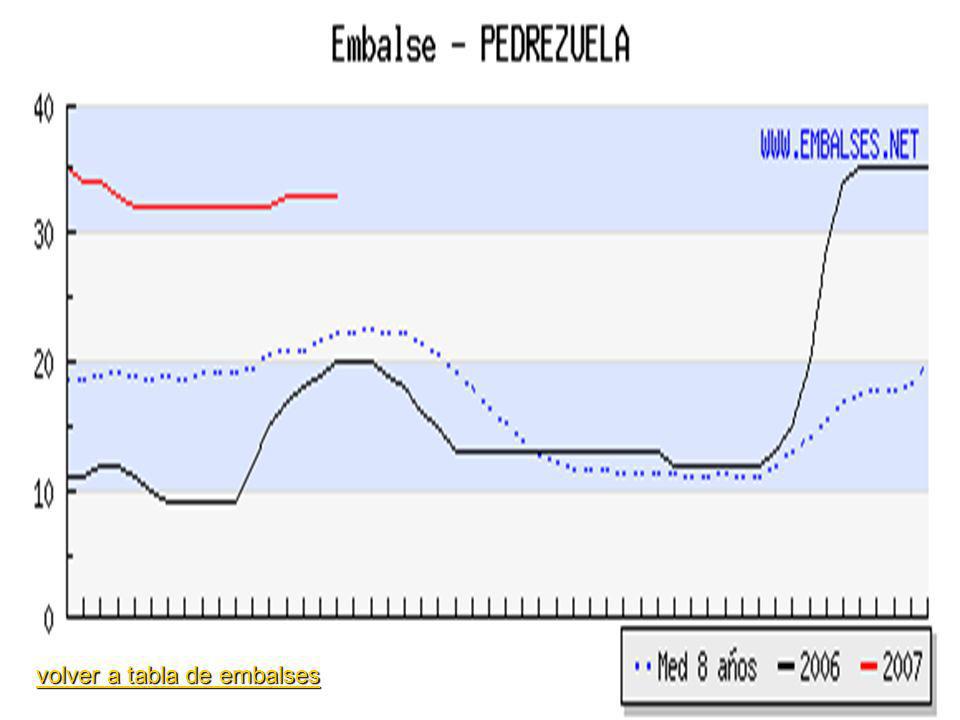

28 Pedrezuela Capacidad embalse 41hm3 Agua embalsada 33hm3 80,49%
Variación semana anterior 0hm3 0% Agua embalsada (2006) 20hm3 48,78% Agua embalsada (media de 8 años) 22hm3 54,27%

29 volver a tabla de embalses

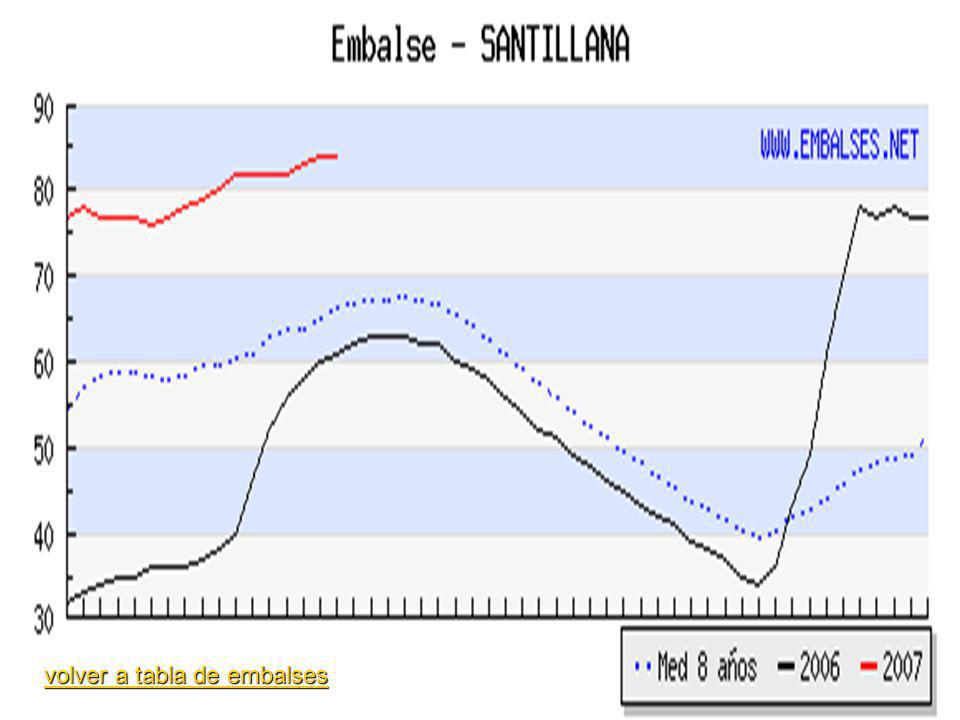

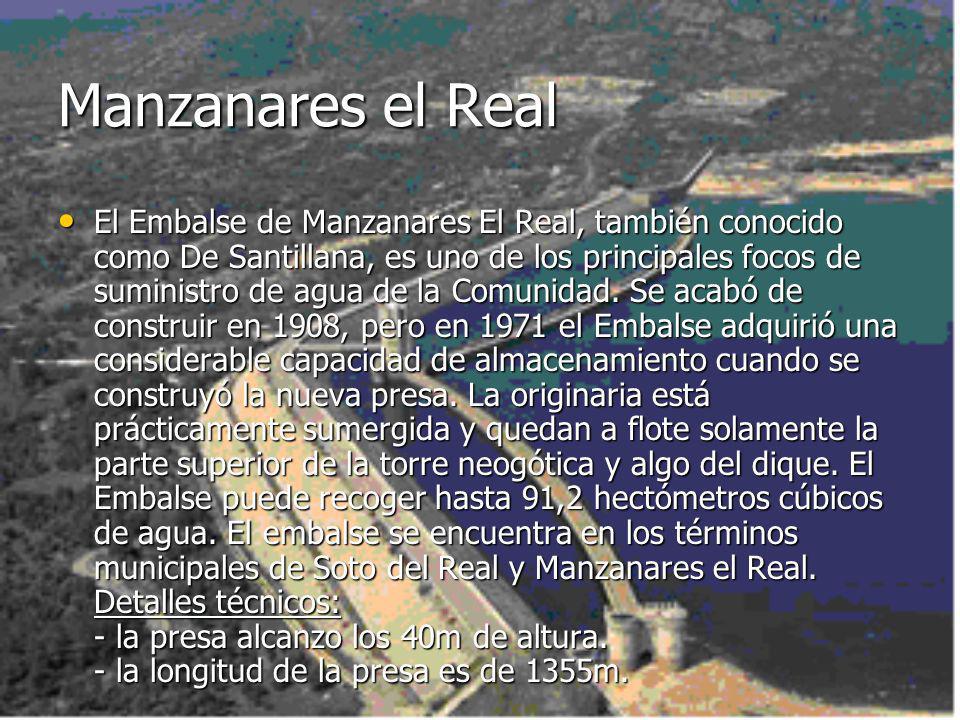

30 Manzanares el Real El Embalse de Manzanares El Real, también conocido como De Santillana, es uno de los principales focos de suministro de agua de la Comunidad. Se acabó de construir en 1908, pero en 1971 el Embalse adquirió una considerable capacidad de almacenamiento cuando se construyó la nueva presa. La originaria está prácticamente sumergida y quedan a flote solamente la parte superior de la torre neogótica y algo del dique. El Embalse puede recoger hasta 91,2 hectómetros cúbicos de agua. El embalse se encuentra en los términos municipales de Soto del Real y Manzanares el Real. Detalles técnicos: - la presa alcanzo los 40m de altura. - la longitud de la presa es de 1355m.

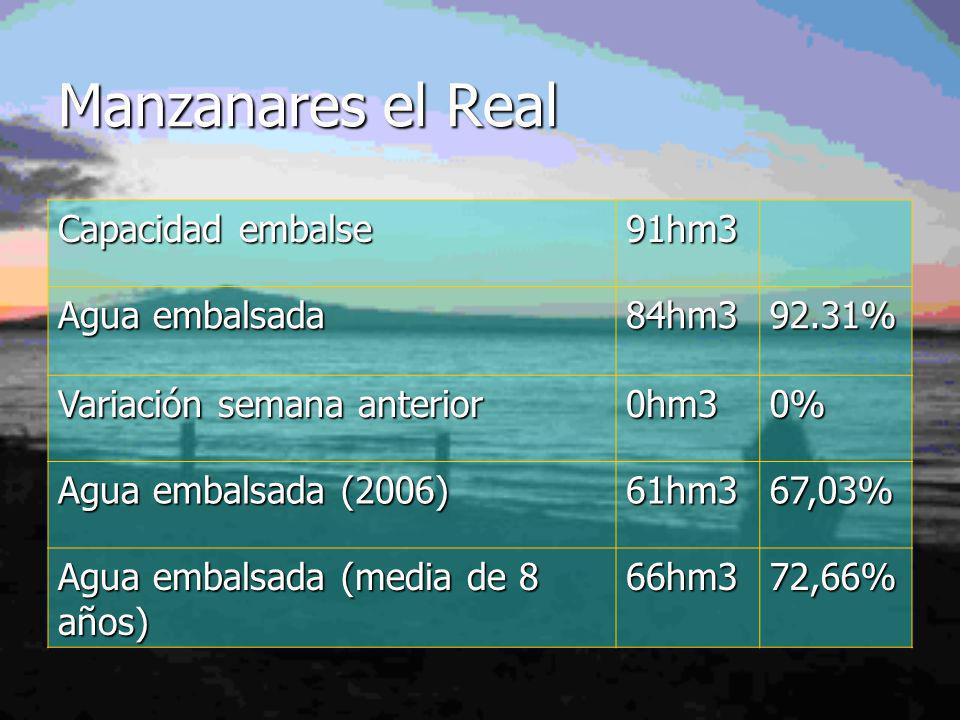

31 Manzanares el Real Capacidad embalse 91hm3 Agua embalsada 84hm3 92.31%
Variación semana anterior 0hm3 0% Agua embalsada (2006) 61hm3 67,03% Agua embalsada (media de 8 años) 66hm3 72,66%

32 volver a tabla de embalses

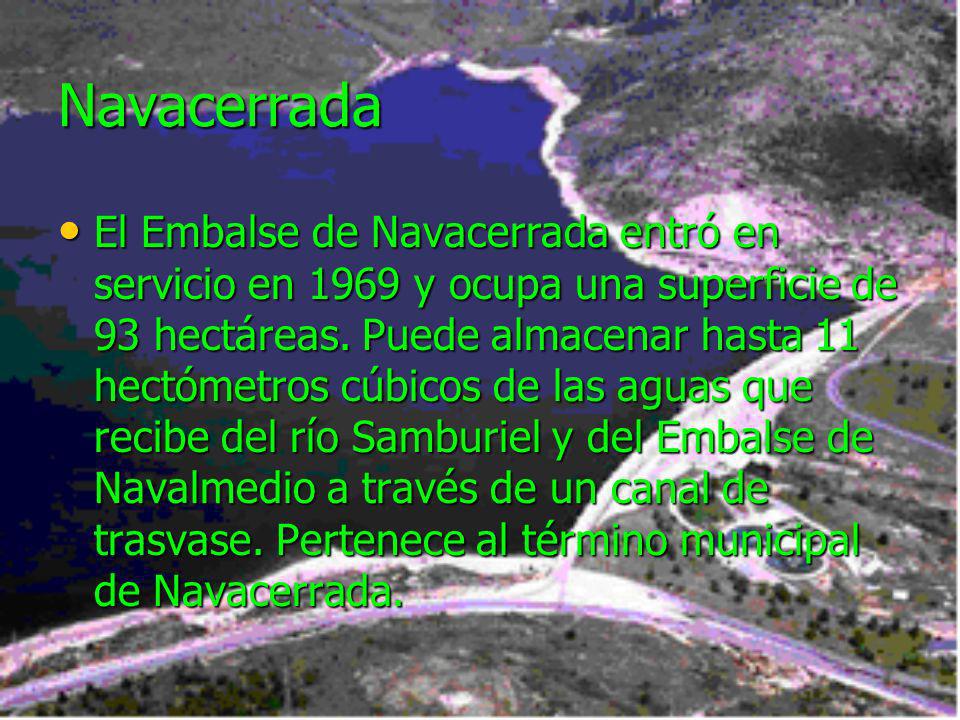

33 Navacerrada El Embalse de Navacerrada entró en servicio en 1969 y ocupa una superficie de 93 hectáreas. Puede almacenar hasta 11 hectómetros cúbicos de las aguas que recibe del río Samburiel y del Embalse de Navalmedio a través de un canal de trasvase. Pertenece al término municipal de Navacerrada.

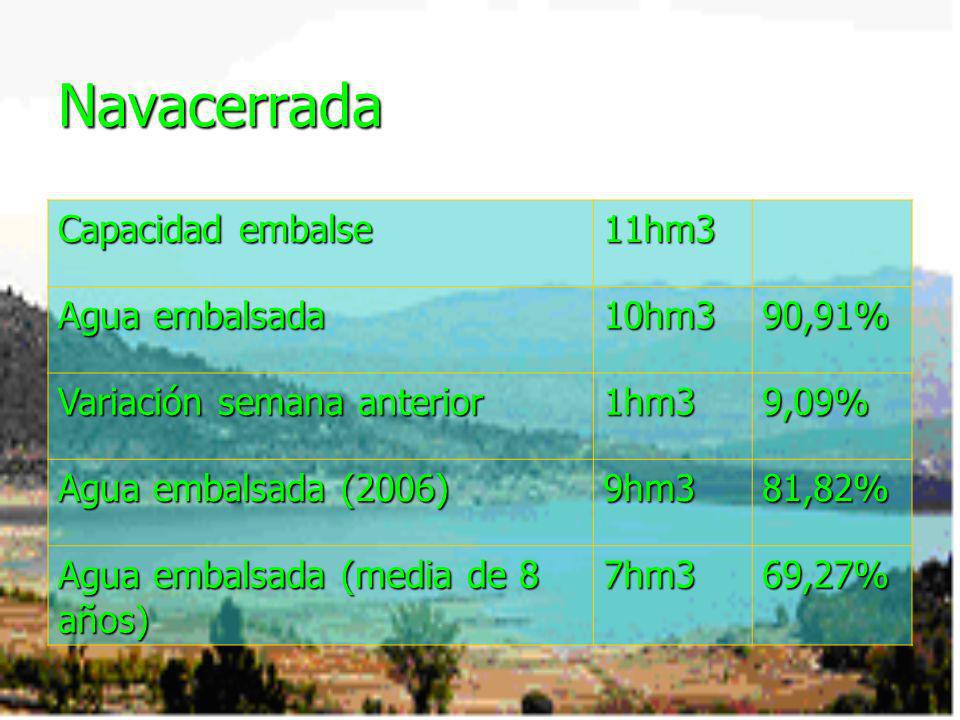

34 Navacerrada Capacidad embalse 11hm3 Agua embalsada 10hm3 90,91%
Variación semana anterior 1hm3 9,09% Agua embalsada (2006) 9hm3 81,82% Agua embalsada (media de 8 años) 7hm3 69,27%

35 volver a tabla de embalses

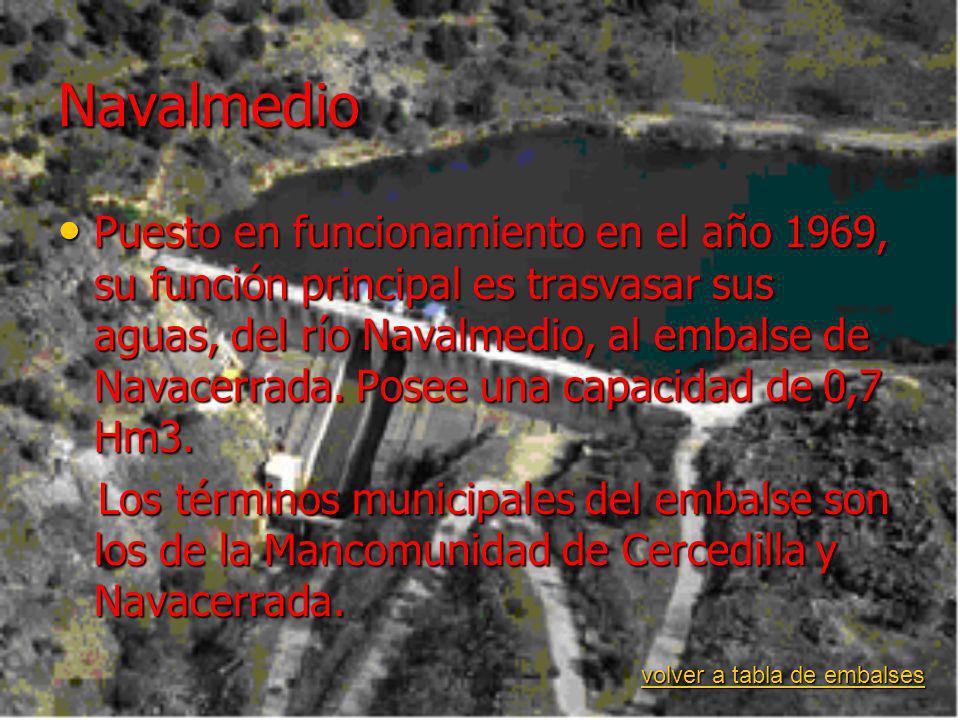

36 Navalmedio Puesto en funcionamiento en el año 1969, su función principal es trasvasar sus aguas, del río Navalmedio, al embalse de Navacerrada. Posee una capacidad de 0,7 Hm3.   Los términos municipales del embalse son los de la Mancomunidad de Cercedilla y Navacerrada. volver a tabla de embalses

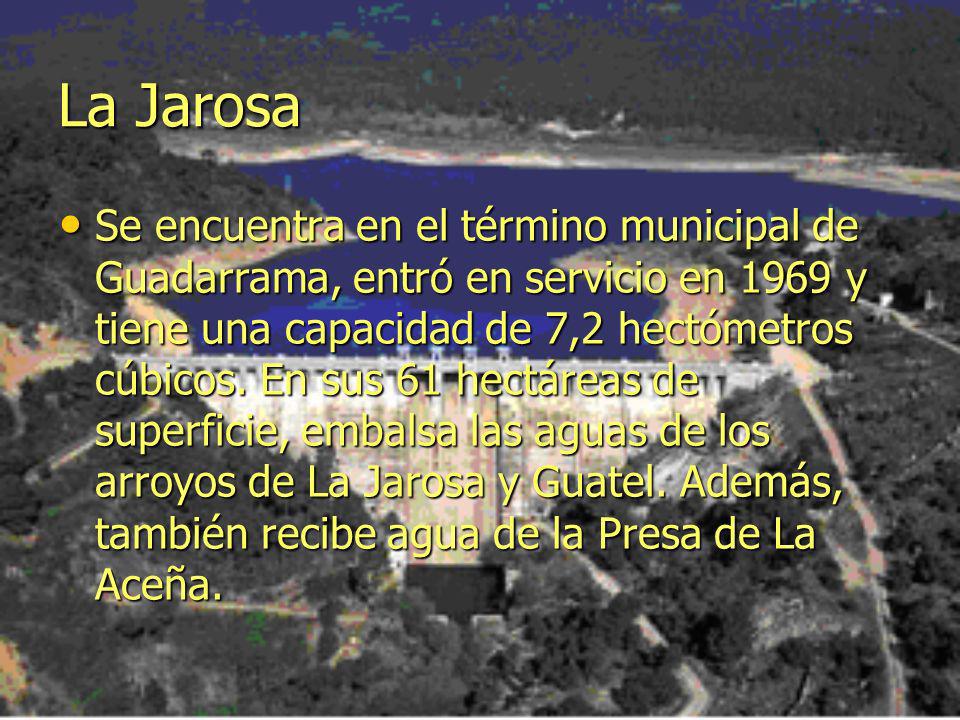

37 La Jarosa Se encuentra en el término municipal de Guadarrama, entró en servicio en 1969 y tiene una capacidad de 7,2 hectómetros cúbicos. En sus 61 hectáreas de superficie, embalsa las aguas de los arroyos de La Jarosa y Guatel. Además, también recibe agua de la Presa de La Aceña.

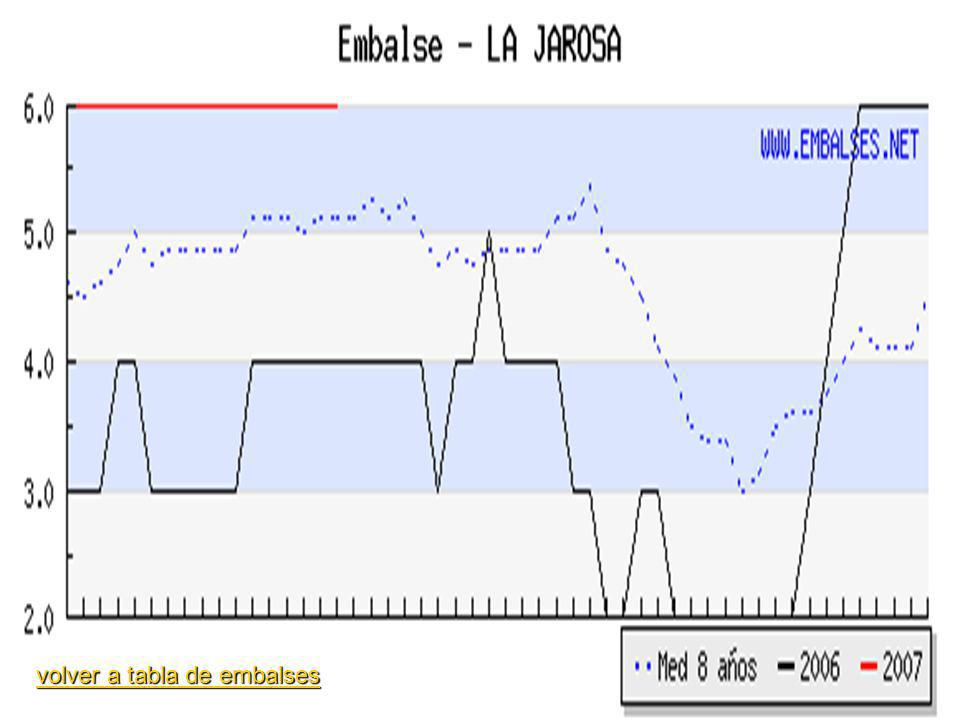

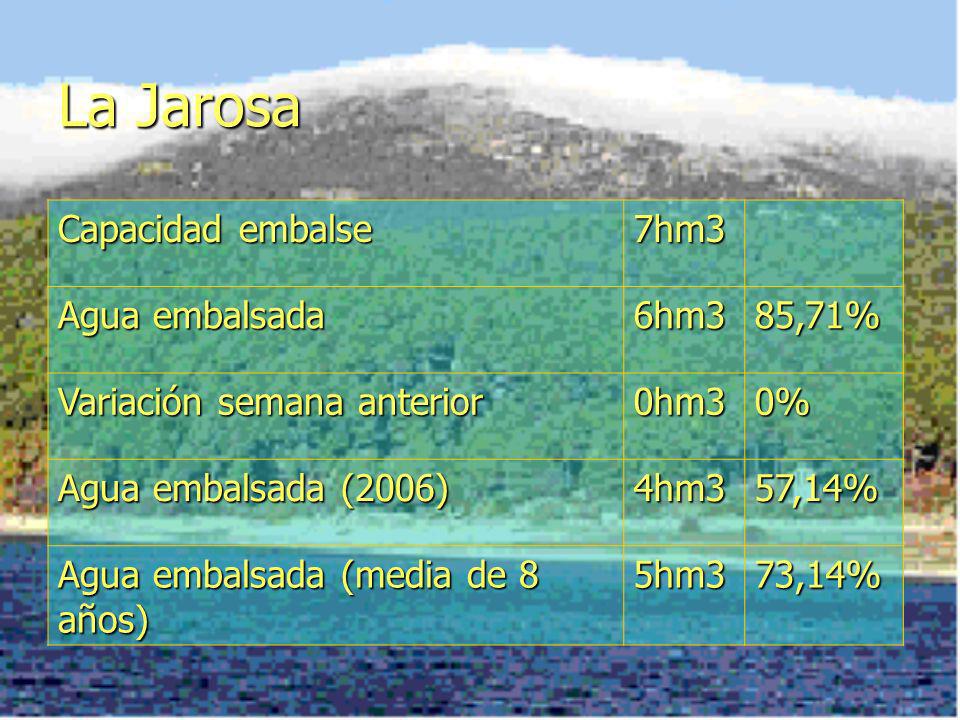

38 La Jarosa Capacidad embalse 7hm3 Agua embalsada 6hm3 85,71%
Variación semana anterior 0hm3 0% Agua embalsada (2006) 4hm3 57,14% Agua embalsada (media de 8 años) 5hm3 73,14%

39 volver a tabla de embalses

40 Valmayor Entró en servicio en El embalse de Valmayor es un embalse situado al oeste de la Comunidad de Madrid, en España. Es el segundo de esta comunidad en cuando a cantidad de agua almacenada, después de la Presa del Atazar y uno de los más grandes de todo el país, ya que tiene una capacidad de 124 hm3 toma sus aguas del río Aulencia, aunque se abastece principalmente del Guadarrama . El embalse se sitúa en los municipios de Galapagar, El Escorial y Valdemorillo. Este embalse abastece un parte importante de Madrid.

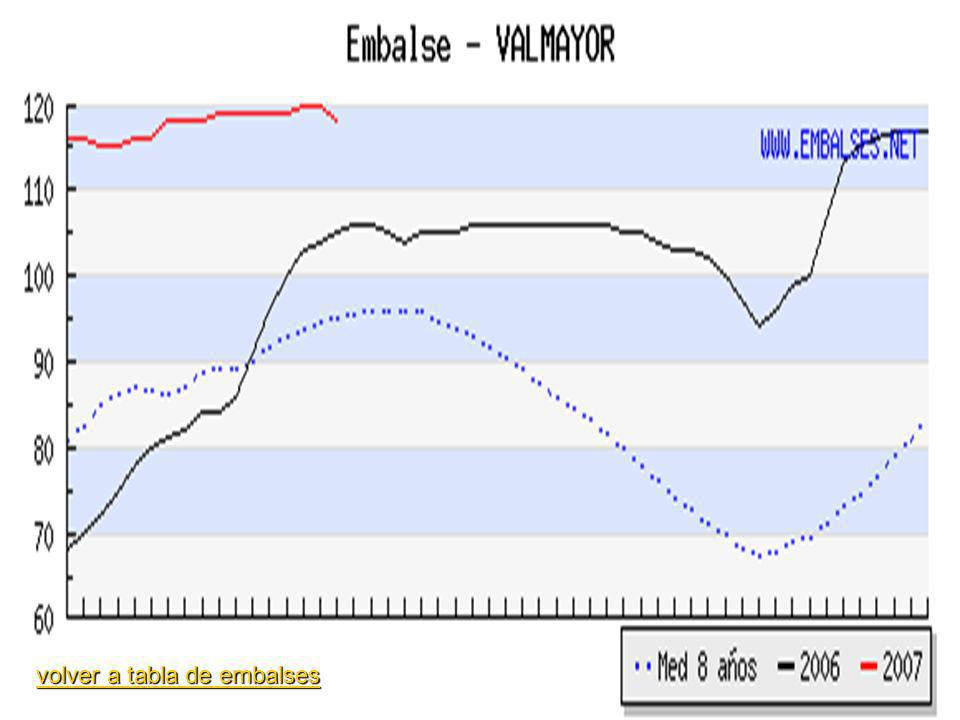

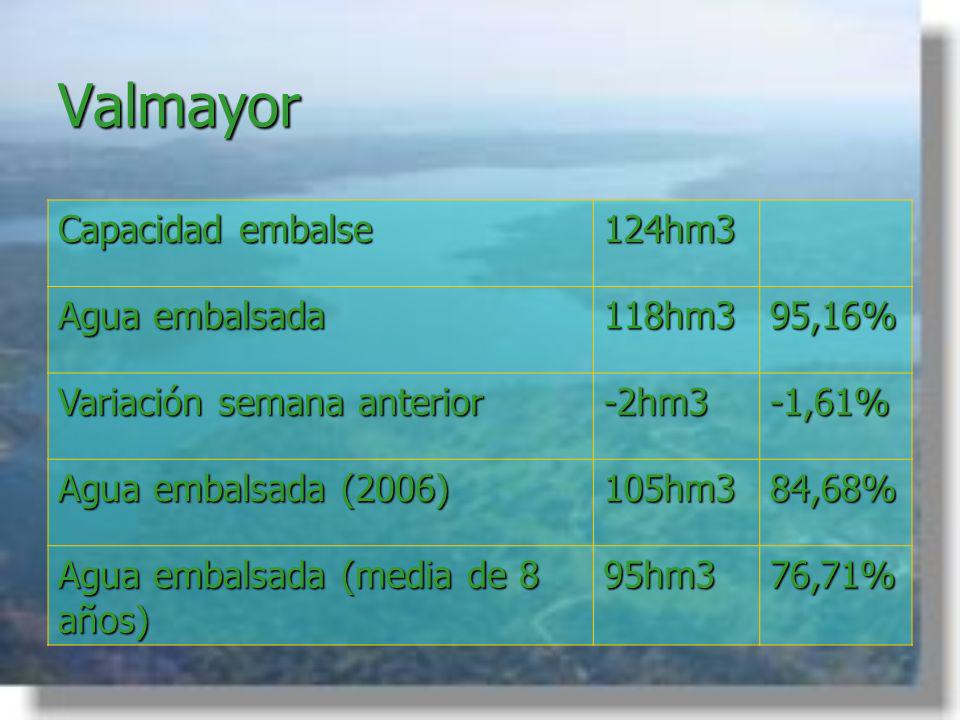

41 Valmayor Capacidad embalse 124hm3 Agua embalsada 118hm3 95,16%
Variación semana anterior -2hm3 -1,61% Agua embalsada (2006) 105hm3 84,68% Agua embalsada (media de 8 años) 95hm3 76,71%

42 volver a tabla de embalses

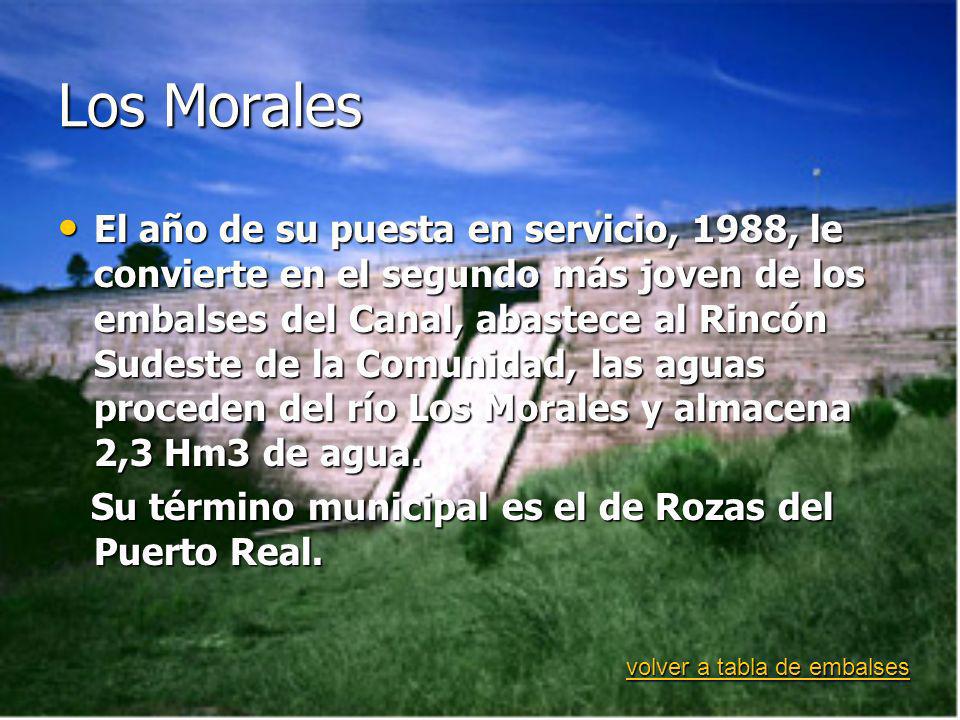

43 Los Morales El año de su puesta en servicio, 1988, le convierte en el segundo más joven de los embalses del Canal, abastece al Rincón Sudeste de la Comunidad, las aguas proceden del río Los Morales y almacena 2,3 Hm3 de agua. Su término municipal es el de Rozas del Puerto Real. volver a tabla de embalses

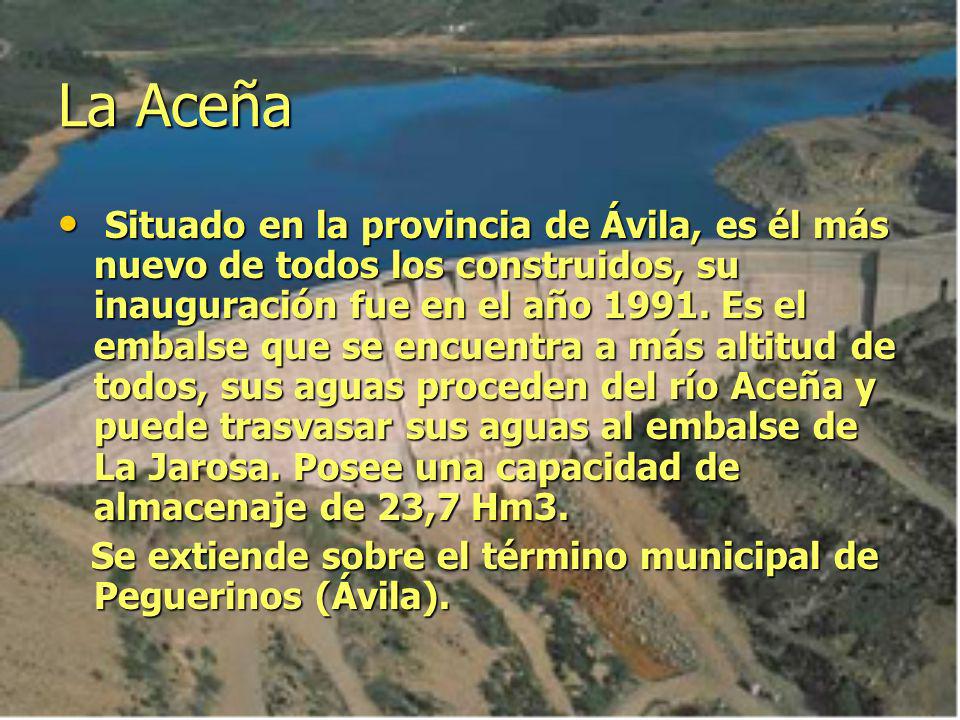

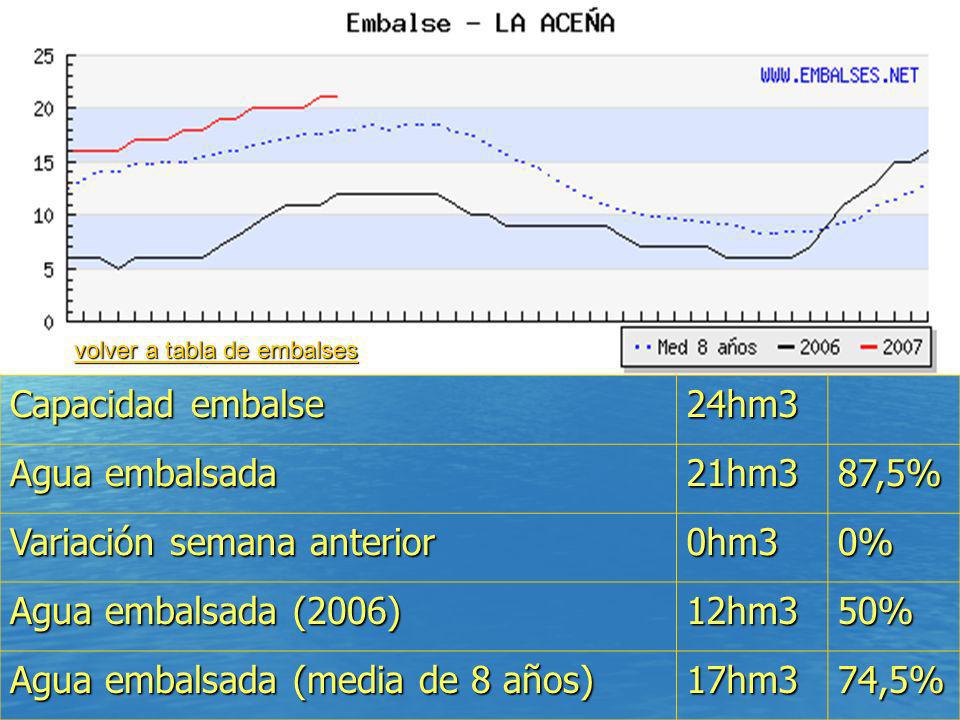

44 La Aceña Situado en la provincia de Ávila, es él más nuevo de todos los construidos, su inauguración fue en el año Es el embalse que se encuentra a más altitud de todos, sus aguas proceden del río Aceña y puede trasvasar sus aguas al embalse de La Jarosa. Posee una capacidad de almacenaje de 23,7 Hm3.    Se extiende sobre el término municipal de Peguerinos (Ávila).

45 Variación semana anterior 0hm3 0% Agua embalsada (2006) 12hm3 50%
volver a tabla de embalses Capacidad embalse 24hm3 Agua embalsada 21hm3 87,5% Variación semana anterior 0hm3 0% Agua embalsada (2006) 12hm3 50% Agua embalsada (media de 8 años) 17hm3 74,5%

46 RÍOS TAJO JARAMA LOZOYA GUADALIX HENARES MANZANARES TAJUÑA GUADARRAMA
AULENCIA ALBERCHE COFIO PERALES Volver a página principal

47 MAPA DE RÍOS DE MADRID

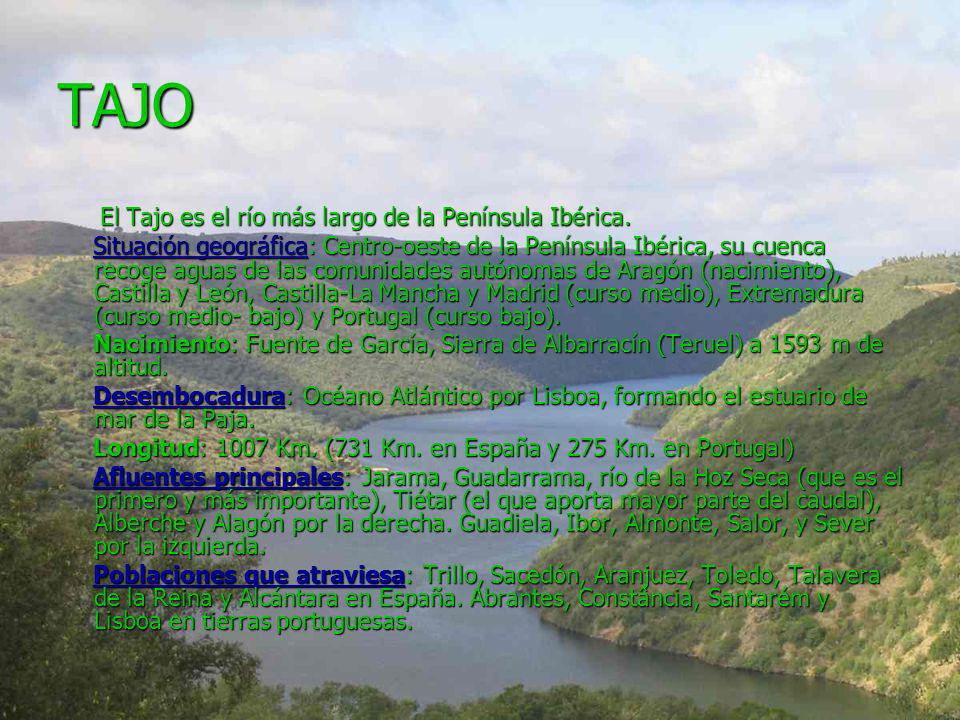

48 TAJO El Tajo es el río más largo de la Península Ibérica.
Situación geográfica: Centro-oeste de la Península Ibérica, su cuenca recoge aguas de las comunidades autónomas de Aragón (nacimiento), Castilla y León, Castilla-La Mancha y Madrid (curso medio), Extremadura (curso medio- bajo) y Portugal (curso bajo). Nacimiento: Fuente de García, Sierra de Albarracín (Teruel) a 1593 m de altitud. Desembocadura: Océano Atlántico por Lisboa, formando el estuario de mar de la Paja. Longitud: 1007 Km. (731 Km. en España y 275 Km. en Portugal) Afluentes principales: Jarama, Guadarrama, río de la Hoz Seca (que es el primero y más importante), Tiétar (el que aporta mayor parte del caudal), Alberche y Alagón por la derecha. Guadiela, Ibor, Almonte, Salor, y Sever por la izquierda. Poblaciones que atraviesa: Trillo, Sacedón, Aranjuez, Toledo, Talavera de la Reina y Alcántara en España. Abrantes, Constância, Santarém y Lisboa en tierras portuguesas.

49 Volver a tabla de ríos

50 El Jarama El Jarama es uno de los afluentes más importantes del Tajo. Nace en las estribaciones de la Peña Cebollera (también conocida como Pico de las Tres Provincias, en la sierra de Ayllón, Sistema Central), justo en la confluencia entre las provincias de Madrid, Guadalajara y Segovia, junto al hayedo de Montejo. Discurre por las provincias de Guadalajara y Madrid. Sus afluentes son el Lozoya, el Guadalix y el Manzanares por la margen derecha; el Henares y el Tajuña por la izquierda. En el primer tramo de su recorrido, bordea el hayedo de Montejo, constituyendo el límite entre las provincias de Madrid y Guadalajara. Se interna en la provincia de Guadalajara a la altura de La Hiruela donde sus aguas son represadas en el embalse de El Vado. Entra de nuevo en la provincia de Madrid a la altura del pueblo de Patones de Abajo, recibiendo el caudal del río Lozoya. A partir de aquí, sigue una dirección norte-sur, pasando por Talamanca de Jarama y, dejando a su derecha el municipio de Madrid a la altura del aeropuerto de Barajas. Pasado el aeropuerto recibe sus principales afluentes: Henares, Tajuña y Manzanares. Finalmente desemboca en el Tajo un poco antes de llegar a Aranjuez, constituyendo allí la mayor parte de su caudal.

51 Volver a tabla de ríos

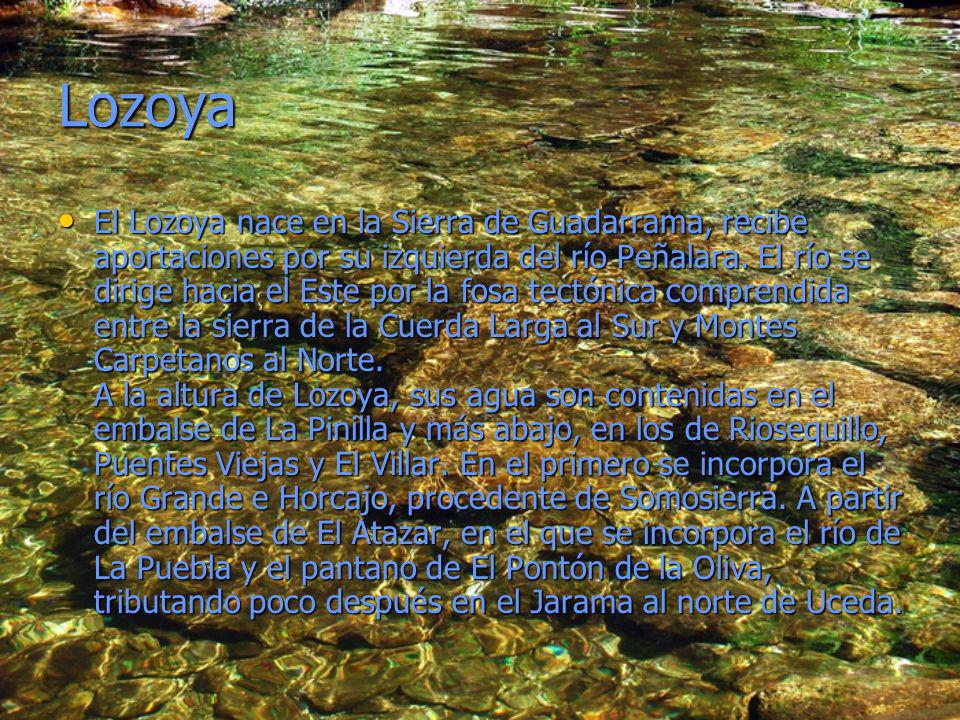

52 Lozoya El Lozoya nace en la Sierra de Guadarrama, recibe aportaciones por su izquierda del río Peñalara. El río se dirige hacia el Este por la fosa tectónica comprendida entre la sierra de la Cuerda Larga al Sur y Montes Carpetanos al Norte. A la altura de Lozoya, sus agua son contenidas en el embalse de La Pinilla y más abajo, en los de Riosequillo, Puentes Viejas y El Villar. En el primero se incorpora el río Grande e Horcajo, procedente de Somosierra. A partir del embalse de El Atazar, en el que se incorpora el río de La Puebla y el pantano de El Pontón de la Oliva, tributando poco después en el Jarama al norte de Uceda.

53 Volver a tabla de ríos

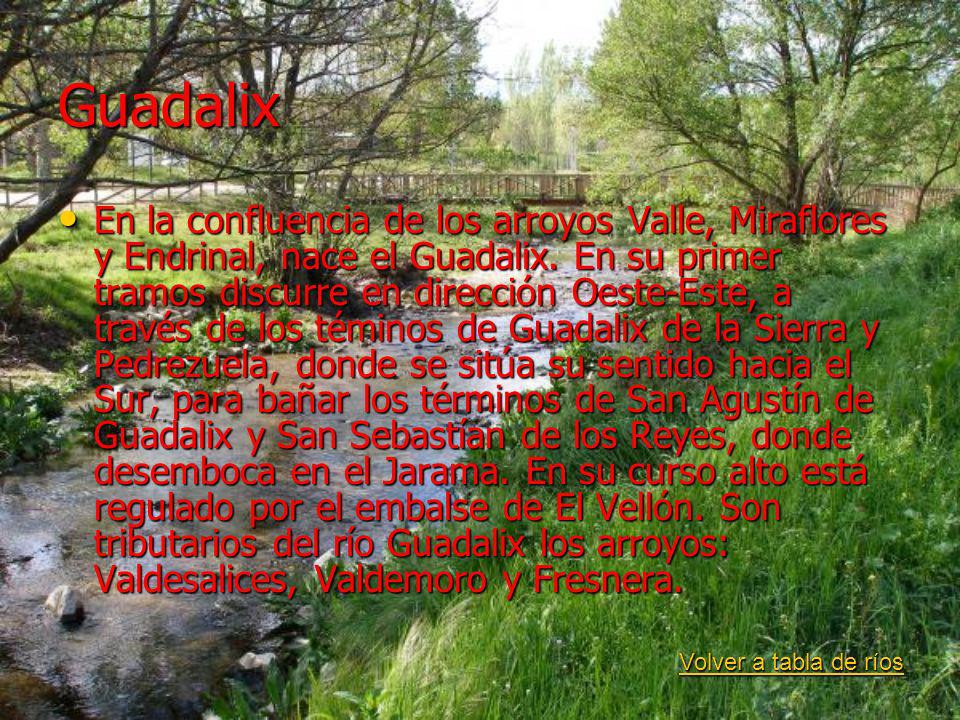

54 Guadalix En la confluencia de los arroyos Valle, Miraflores y Endrinal, nace el Guadalix. En su primer tramos discurre en dirección Oeste-Este, a través de los téminos de Guadalix de la Sierra y Pedrezuela, donde se sitúa su sentido hacia el Sur, para bañar los términos de San Agustín de Guadalix y San Sebastían de los Reyes, donde desemboca en el Jarama. En su curso alto está regulado por el embalse de El Vellón. Son tributarios del río Guadalix los arroyos: Valdesalices, Valdemoro y Fresnera. Volver a tabla de ríos

55 Henares El Henares afluente del Jarama. Nace en la Sierra Ministra, en la aldea de Horna, cerca de Sigüenza, en la provincia de Guadalajara. El río da nombre a la Cuenca del Henares y al Corredor del Henares. Afluentes suyos son el Torote, el Sorbe, el Cañamares, el Salado, el Dulce, el Aliendre y el Bornova. Antes de iniciar en tramo inferior, el río cruza el municipio de Guadalajara, posteriormente discurre por la provincia de Madrid y atraviesa Alcalá de Henares y San Fernando de Henares. Desemboca en la margen izquierda del río Jarama. Volver a tabla de ríos

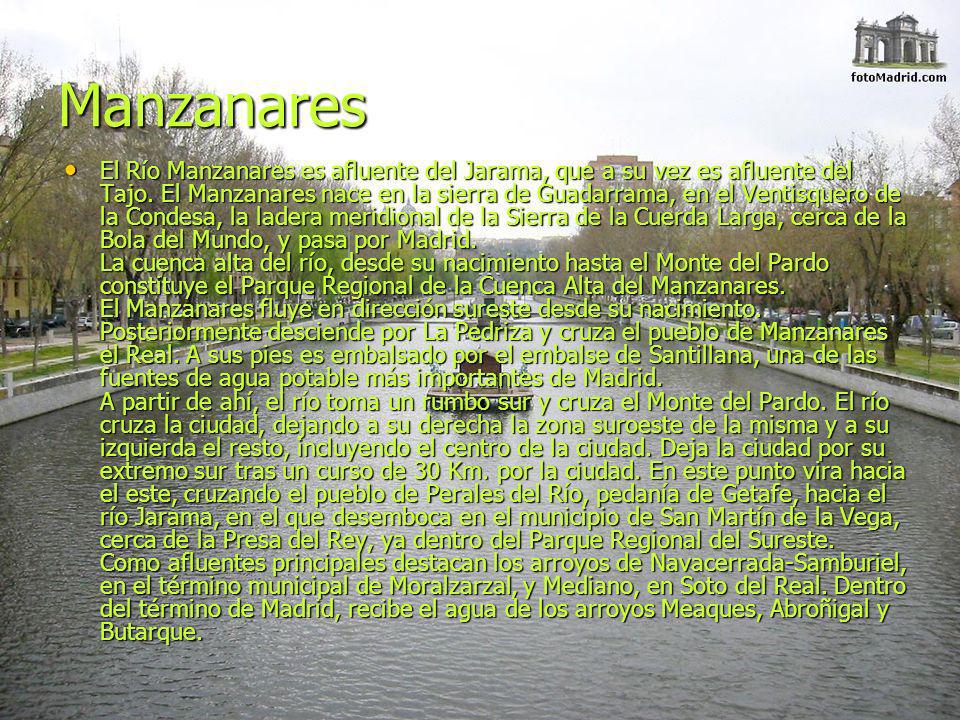

56 Manzanares El Río Manzanares es afluente del Jarama, que a su vez es afluente del Tajo. El Manzanares nace en la sierra de Guadarrama, en el Ventisquero de la Condesa, la ladera meridional de la Sierra de la Cuerda Larga, cerca de la Bola del Mundo, y pasa por Madrid. La cuenca alta del río, desde su nacimiento hasta el Monte del Pardo constituye el Parque Regional de la Cuenca Alta del Manzanares. El Manzanares fluye en dirección sureste desde su nacimiento. Posteriormente desciende por La Pedriza y cruza el pueblo de Manzanares el Real. A sus pies es embalsado por el embalse de Santillana, una de las fuentes de agua potable más importantes de Madrid. A partir de ahí, el río toma un rumbo sur y cruza el Monte del Pardo. El río cruza la ciudad, dejando a su derecha la zona suroeste de la misma y a su izquierda el resto, incluyendo el centro de la ciudad. Deja la ciudad por su extremo sur tras un curso de 30 Km. por la ciudad. En este punto vira hacia el este, cruzando el pueblo de Perales del Río, pedanía de Getafe, hacia el río Jarama, en el que desemboca en el municipio de San Martín de la Vega, cerca de la Presa del Rey, ya dentro del Parque Regional del Sureste. Como afluentes principales destacan los arroyos de Navacerrada-Samburiel, en el término municipal de Moralzarzal, y Mediano, en Soto del Real. Dentro del término de Madrid, recibe el agua de los arroyos Meaques, Abroñigal y Butarque.

57 Volver a tabla de ríos

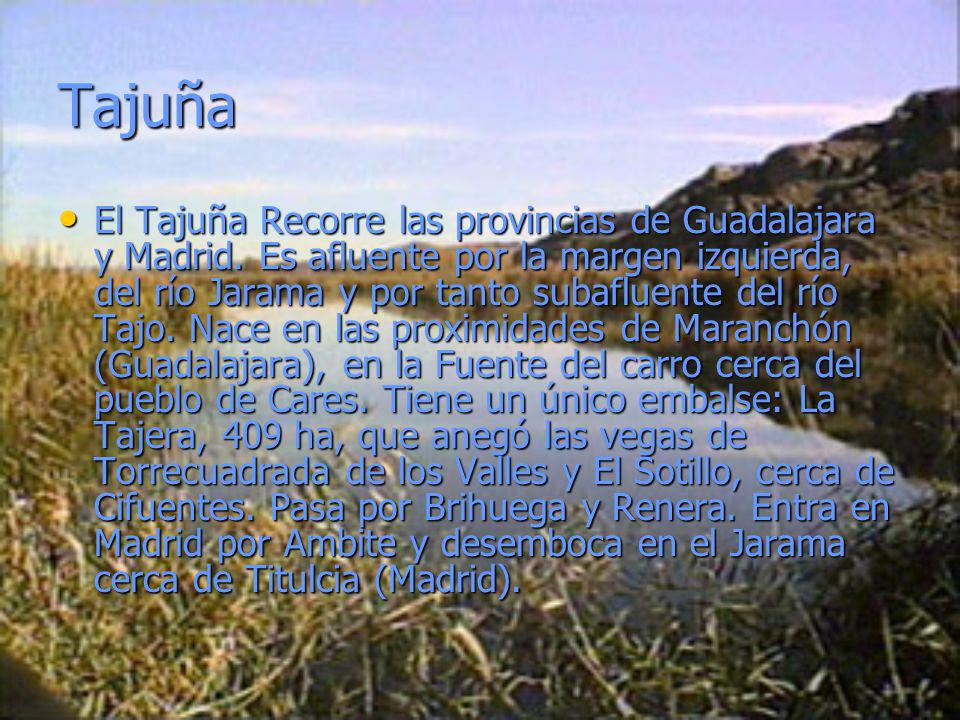

58 Tajuña El Tajuña Recorre las provincias de Guadalajara y Madrid. Es afluente por la margen izquierda, del río Jarama y por tanto subafluente del río Tajo. Nace en las proximidades de Maranchón (Guadalajara), en la Fuente del carro cerca del pueblo de Cares. Tiene un único embalse: La Tajera, 409 ha, que anegó las vegas de Torrecuadrada de los Valles y El Sotillo, cerca de Cifuentes. Pasa por Brihuega y Renera. Entra en Madrid por Ambite y desemboca en el Jarama cerca de Titulcia (Madrid).

59 Volver a tabla de ríos

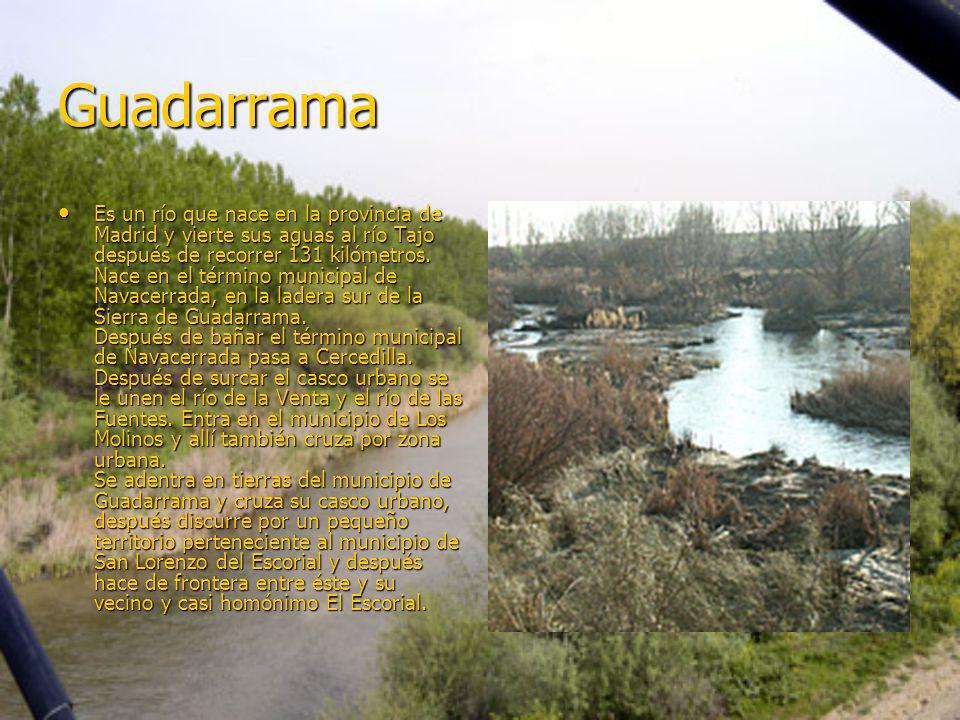

60 Guadarrama Es un río que nace en la provincia de Madrid y vierte sus aguas al río Tajo después de recorrer 131 kilómetros. Nace en el término municipal de Navacerrada, en la ladera sur de la Sierra de Guadarrama. Después de bañar el término municipal de Navacerrada pasa a Cercedilla. Después de surcar el casco urbano se le unen el río de la Venta y el río de las Fuentes. Entra en el municipio de Los Molinos y allí también cruza por zona urbana. Se adentra en tierras del municipio de Guadarrama y cruza su casco urbano, después discurre por un pequeño territorio perteneciente al municipio de San Lorenzo del Escorial y después hace de frontera entre éste y su vecino y casi homónimo El Escorial.

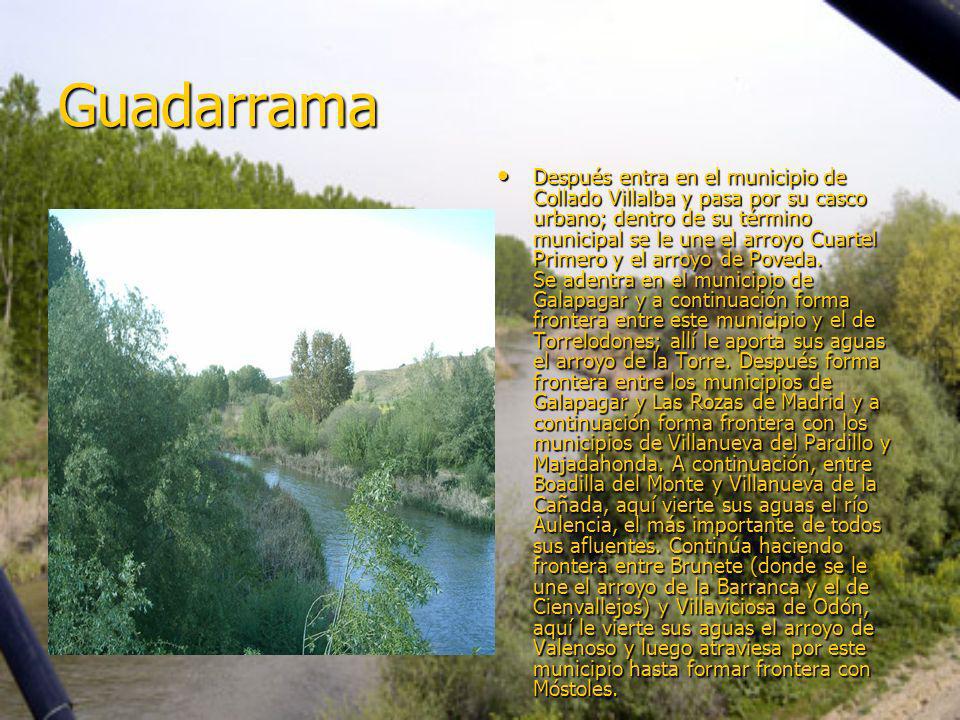

61 Guadarrama Después entra en el municipio de Collado Villalba y pasa por su casco urbano; dentro de su término municipal se le une el arroyo Cuartel Primero y el arroyo de Poveda. Se adentra en el municipio de Galapagar y a continuación forma frontera entre este municipio y el de Torrelodones; allí le aporta sus aguas el arroyo de la Torre. Después forma frontera entre los municipios de Galapagar y Las Rozas de Madrid y a continuación forma frontera con los municipios de Villanueva del Pardillo y Majadahonda. A continuación, entre Boadilla del Monte y Villanueva de la Cañada, aquí vierte sus aguas el río Aulencia, el más importante de todos sus afluentes. Continúa haciendo frontera entre Brunete (donde se le une el arroyo de la Barranca y el de Cienvallejos) y Villaviciosa de Odón, aquí le vierte sus aguas el arroyo de Valenoso y luego atraviesa por este municipio hasta formar frontera con Móstoles.

62 Guadarrama Por el término de Móstoles le tributa sus aguas el arroyo del Soto. Después hace frontera entre Navalcarnero y Arroyomolinos; aquí se le une el arroyo de Los Combos y de los Regueros. Forma frontera entre Navalcarnero y Batres, en donde se le une el arroyo de los Vegones y el arroyo del Monte de Valdecarros y luego separa los municipios de Batres y El Álamo. Cruza por tierras de Batres y después forma frontera entre éste y Serranillos del Valle y así entra de lleno en la comarca natural de La Sagra y abandona las tierras madrileñas para entrar a regar las tierras toledanas. Volver a tabla de ríos

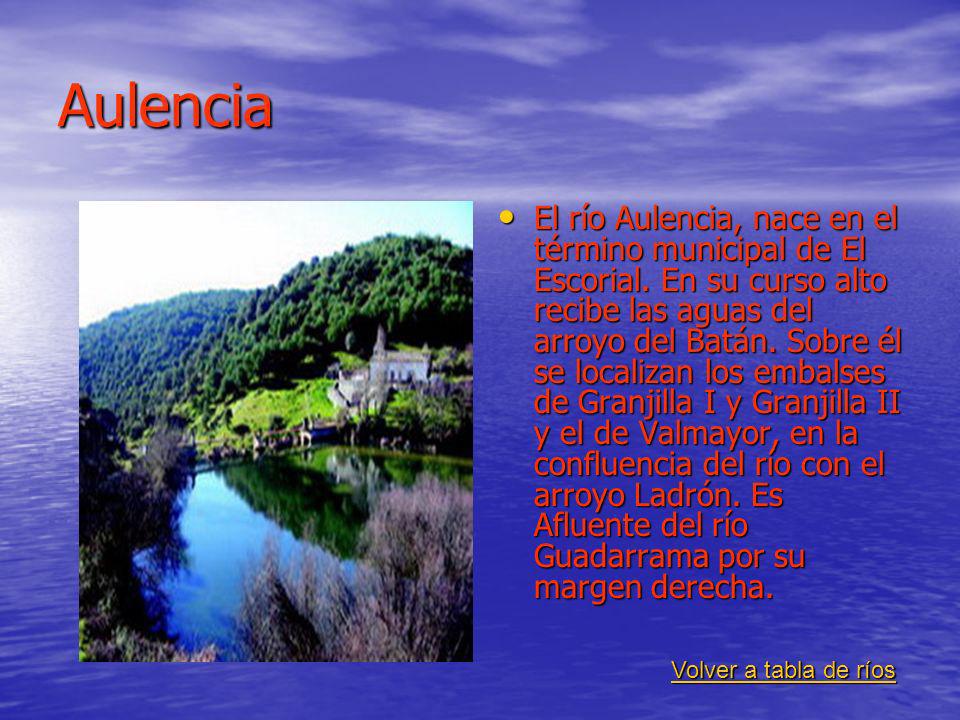

63 Aulencia El río Aulencia, nace en el término municipal de El Escorial. En su curso alto recibe las aguas del arroyo del Batán. Sobre él se localizan los embalses de Granjilla I y Granjilla II y el de Valmayor, en la confluencia del río con el arroyo Ladrón. Es Afluente del río Guadarrama por su margen derecha. Volver a tabla de ríos

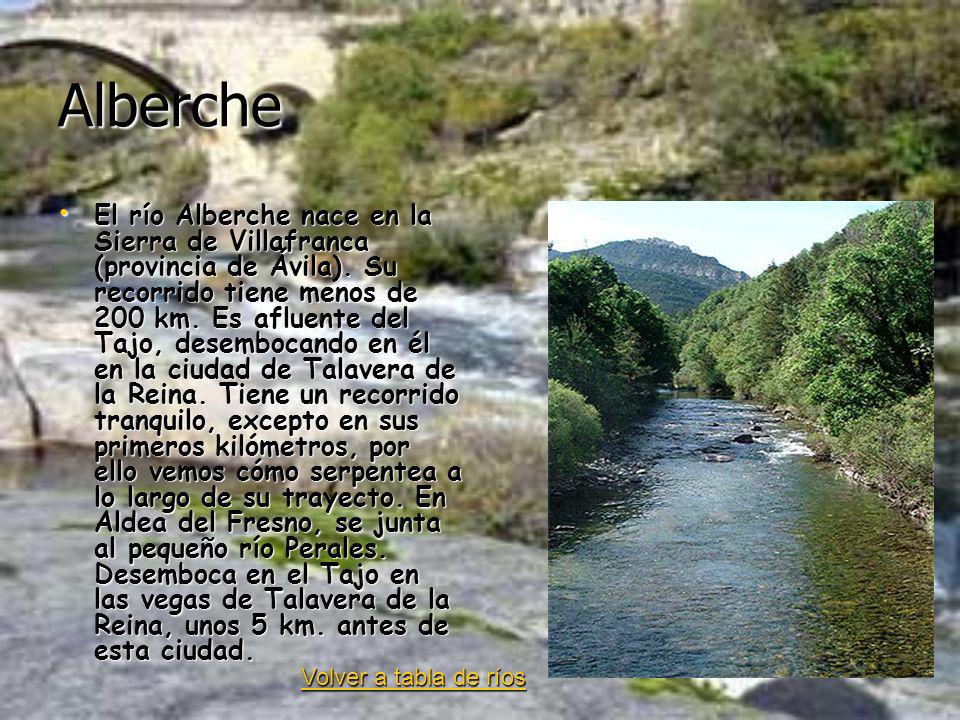

64 Alberche El río Alberche nace en la Sierra de Villafranca (provincia de Ávila). Su recorrido tiene menos de 200 km. Es afluente del Tajo, desembocando en él en la ciudad de Talavera de la Reina. Tiene un recorrido tranquilo, excepto en sus primeros kilómetros, por ello vemos cómo serpentea a lo largo de su trayecto. En Aldea del Fresno, se junta al pequeño río Perales. Desemboca en el Tajo en las vegas de Talavera de la Reina, unos 5 km. antes de esta ciudad. Volver a tabla de ríos

65 Cofio El río Cofio es un afluente por la izquierda del río Alberche, en la cuenca del Guadarrama, que pasa, por los municipios de Robledo de Chavela, Valdemaqueda y Las Navas del Marqués. Desemboca en el embalse de San Juan, con una aportación anual media al mismo de 184 Hm3/año. El río recibe sus aguas de las Sierra de Malagón y de la comarca de los Pinares, de Ávila. Se encuentra regulado por el embalse de Robledo de Chavela, que tiene capacidad para 0,2 Hm³ Volver a tabla de ríos

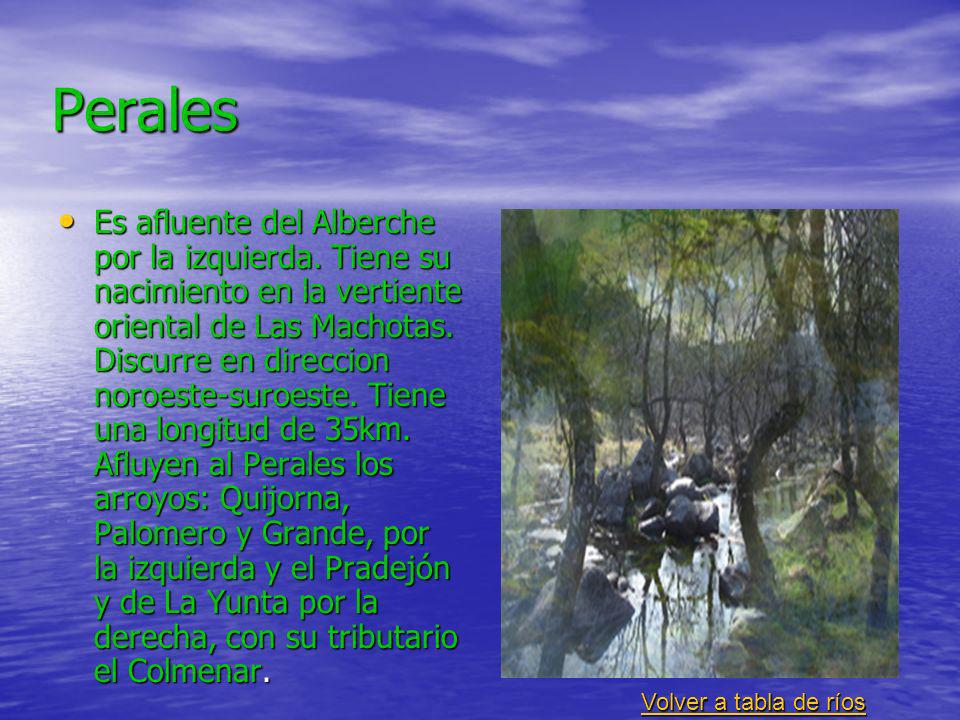

66 Perales Es afluente del Alberche por la izquierda. Tiene su nacimiento en la vertiente oriental de Las Machotas. Discurre en direccion noroeste-suroeste. Tiene una longitud de 35km. Afluyen al Perales los arroyos: Quijorna, Palomero y Grande, por la izquierda y el Pradejón y de La Yunta por la derecha, con su tributario el Colmenar. Volver a tabla de ríos
