1 CONTROLADORES DE DEMANDA
Por que controlar la demanda

2 ¿Por qué se usan los controladores de demanda?
1.- Racionalizan el consumo de energía eléctrica. 2.- Se paga el menor precio por los kW/h desplazando el 3.-Consumo hacia horarios con tarifas más baratas 4.- Limitan el consumo al valor contratado.

3 Descripción 1.-Conectan y desconectan cargas en intervalos de tiempo
programados por el usuario. 2.-Supervisan la demanda energética y la limitan 3.-Desconectando cargas para que no supere el valor configurado. 4.-El usuario asigna prioridades para la desconexión de cargas. 5.- Es posible elegir entre 4 sistemas de medida: pulsos suministrados por el medidor de energía, monofásico junto a un sensor toroidal, trifásico junto a 2 sensores toroidales ,trifásico junto a 3 sensores toroidales.

4 Aplicación 1.- En los casos que se contrata una tarifa multihorario, limita el consumo de acuerdo a la hora del día. 2.- Se desplazan los consumos que implican gran demanda de energía eléctrica, como pueden ser, calentamiento de agua , lavado de ropa, climatización de ambientes, hacia los horarios de energía más barata. 3.- Los controladores de demanda realizan las tareas en forma automática. 4.- Como resultado es posible consumir la misma cantidad de energía eléctrica pagando menos.

5 Funcionamiento 4.- Cuando el límite es menor que la demanda, el
1.- Los ramales son conectados y desconectados según fechas, rangos horarios y prioridades asignados por el usuario. 2.- Se supervisa en forma continua el consumo y si éste supera el límite máximo prefijado o el asignado a una franja horaria activa, el controlador comienza a desconectar ramales comenzando por los de prioridad más baja. 3.- Cuando el consumo baja, reconecta los ramales de prioridad más alta habilitados. 4.- Cuando el límite es menor que la demanda, el controlador alterna en forma periódica los ramales habilitados de igual prioridad.

6 Transductores I Transformadores toroidales de corriente
El modo de medida Trifásico con dos sensores no puede ser utilizado en instalaciones con neutro.

7 Transductores II

8 OBJETIVOS DEL CONTROL DE LA DEMANDA
Reducción del consumo de energía eléctrica (Planilla de luz) Mejorar las condiciones de funcionamiento de los equipos Extender la vida útil de la planta Mejorar los procesos productivos Disminuir las pérdidas de potencia Optimizar los recursos Reingeniería y mejoramiento para cumplir normas de calidad Impacto positivo en el medio ambiente Responsabilidad ciudadana Manejo integral de los residuos

9 EL CONTROL DE LA DEMANDA TIENE LOS SIGUIENTES PASOS
CONOZCO EL SISTEMA ELÉCTRICO Inicio del problema identificado. IDENTIFICO AREAS PROBLEMAS EVALÚO LOS RESULTADOS TOMO MEDIDAS CORRECTIVAS

10 1.- CONOCIMIENTO DE LA ELECTRICIDAD Y SUS RELACIONES
¿Cómo funciona el sistema eléctrico de mi empresa? Generación, transmisión, distribución Parámetros eléctricos a medir: Corriente, voltaje, resistencia. Potencia y Energía Cargas: inductiva, capacitiva, resistiva Los elementos eléctricos: motores, ventiladores, transformadores, bombas, sistemas de control, iluminación, conductores, capacitores. Carga y demanda eléctrica

11 2.- LA EMPRESA ELÉCTRICA Es el proveedor del servicio Estudiar las regulaciones aplicables: Ley de régimen del sector eléctrico, regulaciones , normativas, Conocer a los suministradores y fabricantes de equipos Pedir una asesoría técnica adecuada y seria Experiencias de los usuarios similares

12 3.- EL USUARIO (INDUSTRIA)
Procesos productivos Uso de la energía: electricidad y calor Los insumos El producto Los residuos Capacidad y experiencia del personal de planta y de ingeniería (diseño, planificación) Estar informado de las nuevas tecnologías Información de las planillas de consumo de energía (histórico)

13 IDENTIFICO LOS PROCESOS SUSCEPTIBLES DE MEJORAMIENTO O CON PROBLEMAS
Determino la capacidad instalada Calculo la demanda eléctrica (consumo) mediante mediciones independientes y totalizadas Inventario actualizado del equipamiento eléctrico con los parámetros de cada elemento, incluyendo tiempos de funcionamiento Dispongo o actualizo los planos de las instalaciones eléctricas: fuerza, control, Elaboro de manera precisa los procesos productivos con consumos

14 IDENTIFICO LOS PROCESOS SUSCEPTIBLES DE MEJORAMIENTO O CON PROBLEMAS
Histórico de registros de mantenimiento, reparaciones, costos, problemas Estudio los parámetros de demanda y consumo Empiezo por los procesos de mayor consumo: bombas, grandes motores, transformadores, iluminación Hago un estudio financiero de las medidas correctivas Me decido por la solución

15 TOMO LAS MEDIDAS DE CORRECCIÓN EXÓGENAS
Aquellas que no podemos controlar directamente Condiciones del suministro de la Empresa Eléctrica: Calidad: Voltaje, frecuencia, potencia Oportunidad: Cuando se la requiere Cantidad. En los volúmenes exigidos Confiabilidad. Seguridad en el suministro Precio: Razonable Servicio: Mantenimiento

16 TOMO LAS MEDIDAS DE CORRECCIÓN ENDÓGENAS
Sobre las que tenemos el control TÉCNICAS OPERATIVAS AUTOGENERACIÓN

17 MEDIDAS DE CORRECCIÓN Técnicas
Mejoramiento del factor de potencia Desconexión de motores eléctricos y transformadores trabajando en vacío Selección adecuada de la potencia y tipo de los motores eléctricos Uso de transformadores y motores de alta eficiencia Aplicación de accionamientos eficientes Operación económica de transformadores

18 MEDIDAS DE CORRECCIÓN Técnicas
Selección adecuada de la potencia de los transformadores Mejora de la efectividad y de la eficiencia en los sistemas de iluminación Mejora de la calidad de la energía eléctrica Reparación eficiente de las máquinas eléctricas Incremento de voltaje nominal de operación de los motores Selección correcta de los calibres de los conductores Revisión del medidor eléctrico

19 MEDIDAS DE CORRECCIÓN Operativas
Control de la demanda máxima y del consumo de energía eléctrica Horarios de funcionamiento Programación eficiente de los procesos y su control Ubicación adecuada de los centros de carga Realizar auditorías energéticas Procurar el financiamiento para ejecutar las medidas

20 MEDIDAS DE CORRECCIÓN Autogeneración
Aprovechamiento de los residuos para producción de electricidad y calor Aprovechamiento de las capacidades de generación y cogeneración

21 MEDIDAS DE CORRECCIÓN Mejoramiento del Factor de Potencia
Potencia activa P = VI cos F (kW) Trabajo Potencia reactiva Q = VI sen F (KVAR) Pérdidas Potencia aparente S= P + Q (KVA) Consumo $$ Factor de potencia = cos F -> 1 Q --> cero P F Q S

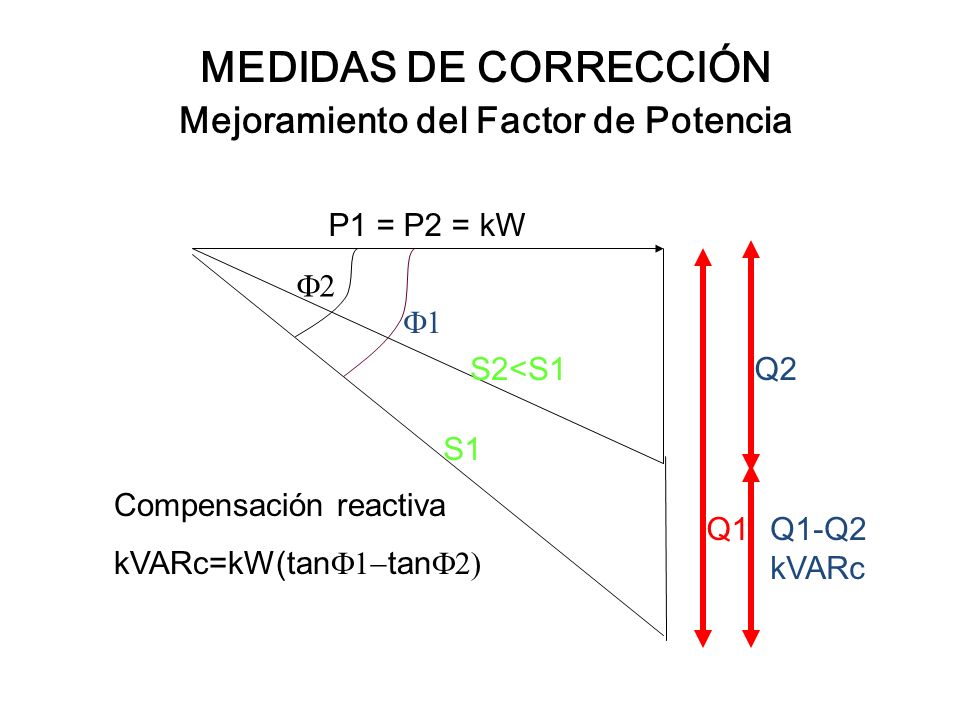

22 MEDIDAS DE CORRECCIÓN Mejoramiento del Factor de Potencia
Q1-Q2 kVARc P1 = P2 = kW Q1 S1 F2 Q2 S2<S1 F1 Compensación reactiva kVARc=kW(tanF1-tanF2)

23 MEDIDAS DE CORRECCIÓN Mejoramiento del Factor de Potencia

24 MEDIDAS DE CORRECCIÓN Control de la Demanda Máxima
Administración y control de las cargas eléctricas para reducir los cargo por demanda máxima de potencia y por consumo de energía, durante ciertos períodos de tiempo, de acuerdo con la tarifa que se aplica

25 MEDIDAS DE CORRECCIÓN Control de la Demanda Máxima
Consideraciones: FACTOR DE CARGA: Carga Promedio/ Carga Pico IDENTIFICACIÓN DE LAS CARGAS: Base, cíclicas, esporádicas MÉTODOS DE CONTROL DE LA DEMANDA MÁXIMA Control manual Control automático - Instrumentos: Analizador de redes P,Q,S, f.p.,V,I,R,armónicos

26 MEDIDAS DE CORRECCIÓN Eficiencia de sistemas de iluminación

27 AUTOGENERACIÓN La industria aprovecha de sus residuos para la producción de electricidad y calor para uso propio interno y para venta. FUENTES RENOVABLES Solar térmica Solar fotovoltaica Eólica Biomasa Potencial energético de los residuos: Agrícolas, Industriales, Municipales MÉTODOS DE APROVECHAMIENTO Combustión directa Digestión anaeróbica Gasificación Biocombustibles
