L a V i s i ó n d e l a S e g u r i d a d Nuevas Centrales Híbridas con Capacidad de Domótica y Control de Accesos RUNNER.

Presentaciones similares


Presentación del tema: "L a V i s i ó n d e l a S e g u r i d a d Nuevas Centrales Híbridas con Capacidad de Domótica y Control de Accesos RUNNER."— Transcripción de la presentación:

1

2 L a V i s i ó n d e l a S e g u r i d a d Nuevas Centrales Híbridas con Capacidad de Domótica y Control de Accesos RUNNER

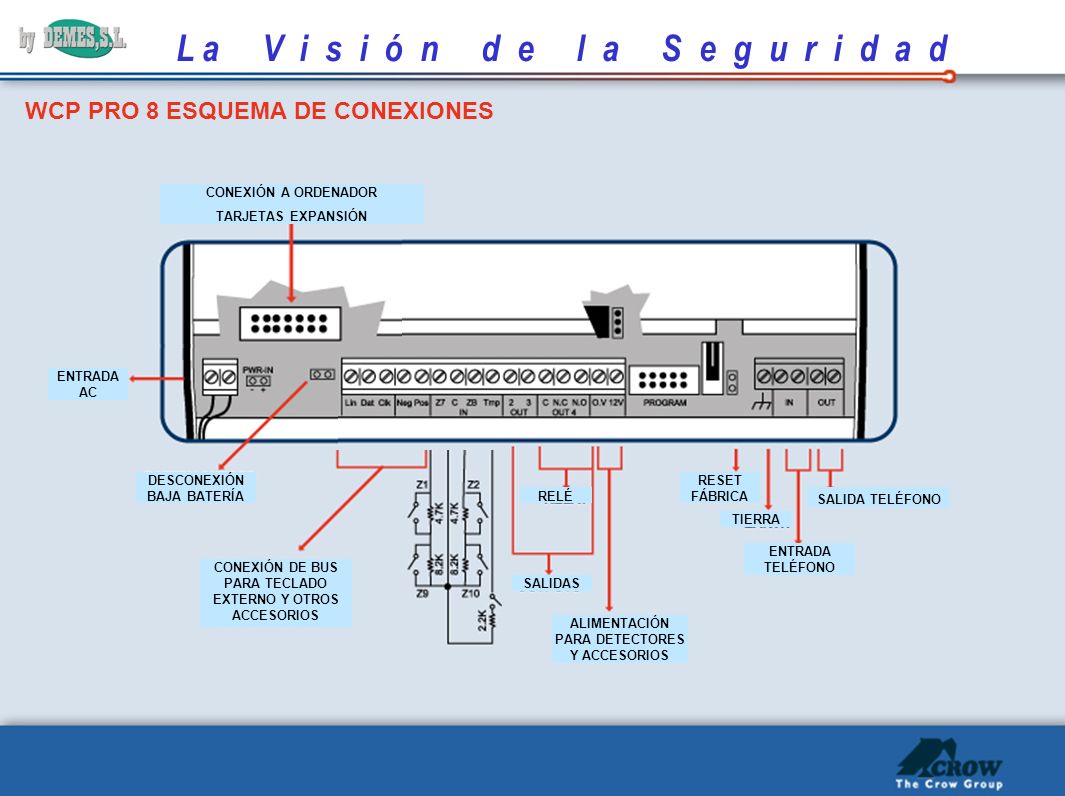

3 L a V i s i ó n d e l a S e g u r i d a d WCP PRO 8 ESQUEMA DE CONEXIONES CONEXIÓN A ORDENADOR TARJETAS EXPANSIÓN ENTRADA TELÉFONO SALIDA TELÉFONO TIERRA RESET FÁBRICA ALIMENTACIÓN PARA DETECTORES Y ACCESORIOS SALIDAS RELÉ DESCONEXIÓN BAJA BATERÍA CONEXIÓN DE BUS PARA TECLADO EXTERNO Y OTROS ACCESORIOS ENTRADA AC

4 L a V i s i ó n d e l a S e g u r i d a d RUNNER 8 ESQUEMA DE CONEXIONES CONEXIÓN A ORDENADOR TARJETAS EXPANSIÓN ENTRADA TELÉFONO SALIDA TELÉFONO PILA ENTRADAS Zona ALIMENTACIÓN PARA DETECTORES Y ACCESORIOS SALIDAS RECEPTOR/TECLADO DESCONEXIÓN BAJA BATERÍA CONEXIÓN DE BUS PARA TECLADO EXTERNO Y OTROS ACCESORIOS ENTRADA AC CONECTOR TELÉFONO

5 L a V i s i ó n d e l a S e g u r i d a d Circuito Cerrado, No EOL 2k2 EOL, Sin Sabotaje RUNNER 8 ESQUEMA DE CONEXIONES

6 L a V i s i ó n d e l a S e g u r i d a d RUNNER 8 ESQUEMA DE CONEXIONES Supervisi ó n Alarma y Sabotaje (contactos pueden ser N/C o N/A) Zona Doblada, NO Sabotaje (contactos pueden ser N/C o N/A)

7 L a V i s i ó n d e l a S e g u r i d a d Conectar un Detector PIR (N/C) para Alarma y Sabotaje RUNNER 8 ESQUEMA DE CONEXIONES

8 L a V i s i ó n d e l a S e g u r i d a d CONEXION LECTORES PROXIMIDAD

9 L a V i s i ó n d e l a S e g u r i d a d ACCESORIOS PARA SERIE RUNNER TECLADOS LCD MULTILENGUAJE CONEXIÓN INTERIOR Y PÁNICO

10 L a V i s i ó n d e l a S e g u r i d a d EEPROMEXPANSOR DE SALIDAS/RELÉS ACCESORIOS PARA SERIE RUNNER

11 L a V i s i ó n d e l a S e g u r i d a d PROGRAMADOR MENSAJES VOCALES TARJETA MENSAJES VOCALES MICRÓFONO DE AMBIENTE ACCESORIOS PARA SERIE RUNNER

12 L a V i s i ó n d e l a S e g u r i d a d TECLADO FW-KP RECEPTOR FW - RCV ACCESORIOS VIA RADIO PARA SERIE RUNNER

13 L a V i s i ó n d e l a S e g u r i d a d INFRARROJO FW-SWAN CONTACTO MAGNÉTICO FREEWAVE DETECTOR TECHO 360º FREEWAVE PULSADOR CONTROL REMOTO FREEWAVE ACCESORIOS VIA RADIO PARA SERIE RUNNER

14 L a V i s i ó n d e l a S e g u r i d a d DETECTOR DE HUMOS FREEWAVEDETECTOR DE ROTURA CRISTAL SENSOR DE VIBRACIÓN FREEWAVE ACCESORIOS VIA RADIO PARA SERIE RUNNER

15 L a V i s i ó n d e l a S e g u r i d a d RUNNER - ACCESORIOS V Í A RADIO TOTALMENTE SUPERVISADOS Conexión a Central Receptora Salidas programables para domótica o sirenas 4 Zonas cableadas Hasta 7 Teclados Conexión Interior y Pánico Expansión 4 Salidas Control vía teléfono Programación Bidireccional remota/modem Programación Local PC Teclado de Control Vía Radio Detector de Humo Vía Radio Rotura Cristal Vía Radio Sensor Vibración Vía Radio Contacto Magnético Vía Radio Detector de Techo Vía Radio Detector PIR Vía Radio Mandos Remotos Vía Radio Sirena Exterior Vía Radio

16 L a V i s i ó n d e l a S e g u r i d a d POS NEG CLOCK DATA GSM CON RUNNER RUNNERCS 47 LINK

17 L a V i s i ó n d e l a S e g u r i d a d WCP CON RUNNER

18 L a V i s i ó n d e l a S e g u r i d a d INICIO RÁPIDO CÓDIGOS: P1E 1-100E Código 1 es P1E1E y de fábrica 123. Código 2 es P1E2E, etc hasta P1E100E para código 100. HABILITAR COMUNICADOR: P175E 1E de fábrica el comunicador está apagado. Para activar el comunicador debe encender la Opción 1 en la localización P175E1E. NÚMEROS DE TELÉFONO: P181E 1-8E el Número de Teléfono 1 es P181E1E y puede tener hasta 16 dígitos. El Número de Teléfono 2 es P182E2E, etc. hasta P181E8E para el número de Teléfono 8. FORMATO DE COMUNICACIÓN: P182E 1-8E Hay hasta 9 formatos diferentes de comunicación que pueden ser seleccionados para cada número de teléfono. Los formatos están listados en la página 103. NÚMERO DE ABONADO: P62E 1-2E Número Abonado Area A es P62E1E y Número Abonado Area B es P62E2E.

19 L a V i s i ó n d e l a S e g u r i d a d INICIO RÁPIDO RETARDOS DE ENTRADA EN MODO TOTAL: P144E 1-16E Retardo de entrada en Zona 1 es P146E1E y puede ser segundos, hasta retardo entrada en Zona 16 P146E16E. El valor 0 hace que la zona sea instantánea. RETARDOS DE ENTRADA EN MODO INTERIOR: P145E 1-16E Retardo de entrada en Zona 1 (modo interior) es P147E1E y puede ser segundos, hasta retardo entrada en Zona 16 (modo interior) P147E16E. El valor 0 hace que la zona sea instantánea. RETARDOS DE SALIDA EN MODO TOTAL: P60E 1-2E El tiempo de salida del Área A es P60E1E, el del Área B es P60E2E y puede ser un valor segundos. El valor 0 hace que el Área se conecte de forma instantánea. RETARDOS DE SALIDA EN MODO INTERIOR: P61E1-2E El tiempo de salida del Área A (modo interior) es P61E1E, el del Área B es P61E2E y puede ser un valor segundos. El valor 0 hace que el Área se conecte de forma instantánea

20 L a V i s i ó n d e l a S e g u r i d a d CONFIGURAR VÍA RADIO APRENDER CÓDIGOS VÍA RADIO P164E 1-16E Entre en P164E y el número de zona que quiera memorizar. ej 5E para zona 5 El teclado inicia un sonido indicando que está en modo aprender. El código del transmisor se puede memorizar entonces enviando la señal de sabotaje simplemente. ZONAS QUE SON VÍA RADIO P122E 1-16E Opción 5 si esta opción está on la central no busca la zona cableada. Está seleccionad la función de Zona Vía Radio. TIPO DE DETECTOR VÍA RADIO P127E 1-16E Opción 3 si esta opción está on la central funciona con el protocolo freelink con supervisión de señal activada. PULSADORES USUARIO VÍA RADIO P2E E Nota: solo los usuarios pueden ser pulsadores vía radio. Pulse P2E y el número de pulsador. La opción para usarlos como vía radio es la 1. APRENDER PULSADORES VÍA RADIO P18E E Entre en P18E y el número de pulsador que quiera memorizar. ej 21E para el botón número 1 El teclado inicia un sonido indicando que está en modo aprender. El código se memoriza pulsando el botón correspondiente.

21 L a V i s i ó n d e l a S e g u r i d a d Especificaciones Técnicas: Series Runner Consumos de corriente: Runner 8 De la batería: Estado Normal :110mA (C.P -60mA,LCD KBD -30mA, Receptor -20mA). En Alarma (piezo+ comunicador activo): 330mA. Carga de Batería : Voltaje: 13.6 a 14V DC Protegido contra cortocircuito por fusible automático 2,5A. Intensidad : normal de 50 a 100mA, Límite máximo de intensidad 260mA Indicación baja Batería: · Baja Batería: 11.0 ±0.3V DC. · Restauración, Batería O.K: 11.5V ±0.3V DC. Desconexión del sistema sin batería. Indicación de pérdida de red eléctrica: 7.5V 100V AC Transformador. : Entrada -230V AC,50Hz Salida – 15.5V 1.3A,20VA.

22 L a V i s i ó n d e l a S e g u r i d a d Especificaciones Técnicas: Series Runner Entradas: 8 /16 Zonas cableadas. Sabotaje. Salidas 1 y 2: Colector abierto, Máx. Carga admitida: 1.0A DC. El Piezo está conectado a la salida 1 y consume 130mA DC. Salidas 3 y 4: Colector abierto, Máx. Carga admitida: 500mA DC. Salida de Relé: El relé está controlado por la salida 4, Contactos C/A 1A a 24V DC Teclado: La distancia máxima para teclados es de 50 metros. Salida 12v: 12V Estabilizados y regulados para accesorios Protección fusible automático de 1,0A. Consumo máximo continuado 500mA. Total de Intensidad máximo de consumo continuo: todos los accesorios (como teclados, detectores cableados y sirena) es de 500mA.

23 L a V i s i ó n d e l a S e g u r i d a d ESPECIFICACIONES COMUNICADOR Supervisión de Línea: Indica avería cuando el voltaje desciende de 3,5V. Detección de RING: Min. 10V rms. Sensibilidad tono marcado: -35 dBm. Sensibilidad a respuesta y saludo en Contact ID: -43 dBm. Estandar: TBR-21. Tamaño compacto: Dimensiones: (185 x 265 x 61)mm Peso: 2.3Kg (con Batería) Construcción de la caja: ABS Temperatura de trabajo: -0 a 50° C. Humedad máxima: 25° C.

24 L a V i s i ó n d e l a S e g u r i d a d Configuraci ó n de Retrollamada y Comunicador 1. Número de Abonado a Receptora P62E 2. Activar Comunicador P175E1E opción 1E 3. Fax defeat active P175E1E option 2E 4. Auto modem detect P175E1E option 7E 5. Callback allowed must to be OFF in P175E2E option 2E 6. Ring detect P175E3E ( Default 8 rings ) 7. Listen in option P175E6E option 8E 8. Phones numbers P181E (1-8) 9. Phones format ( C.I.D = 1 Callback = 0) 10. Phone to be as a Call Back number P183E ( 1-8 ) 11. Phone Call Retries P184E ( 1-8 ).
