TRANSMISIÓN DE MOVIMIENTO

Presentación del tema: "TRANSMISIÓN DE MOVIMIENTO"— Transcripción de la presentación:

1 TRANSMISIÓN DE MOVIMIENTO

2 POLEAS Dos poleas de igual diámetro: transmiten movimiento a distancia mantienen la velocidad mantienen la fuerza Para transmitir movimiento entre ejes que se cruzan en el espacio, se colocar poleas en distintos planos Para invertir el sentido de rotación se cruza la correa De una polea grande a una polea chica se: transmiten movimiento a distancia aumento de velocidad disminución de fuerza De una polea chica a una polea grande se: transmiten movimiento a distancia reduce la velocidad aumenta la fuerza

3 RUEDAS DENTADAS Dos ruedas dentadas del mismo diámetro:
transmiten movimiento por contacto invierten el sentido de giro mantienen fuerza y velocidad Para que dos o más ruedas dentadas engranen entre sí es necesario: que sus dientes tengan la misma forma que la distancia entre ellos sea la misma De una rueda grande a una rueda chicas o viceversa: transmiten movimiento por contacto invierte el sentido de giro no mantienen fuerza y velocidad Ruedas dentadas de igual o diferente diámetro: transmiten movimiento por contacto no invierten el sentido de giro pueden o no mantener la fuerza y/o velocidad

4 CAMBIO DE PLANO DE ROTACION
CORONA Estas ruedas dentadas se utilizan para transmitir el movimiento de rotación, a ejes que se cruzan en el espacio a 90° Esto también se puede realizar utilizando una corona y una rueda con dientes rectos

5 TORNILLO SIN - FIN RUEDA DENTADA
Con este mecanismo no sólo logro el cambio de plano de rotación sino que es un reductor de velocidad por excelencia. Si la rueda dentada tiene 30 dientes, ¿Cuál es la reducción del sistema? Es igual a 30 veces Recordemos: la entrada al sistema siempre se realiza por el tornillo

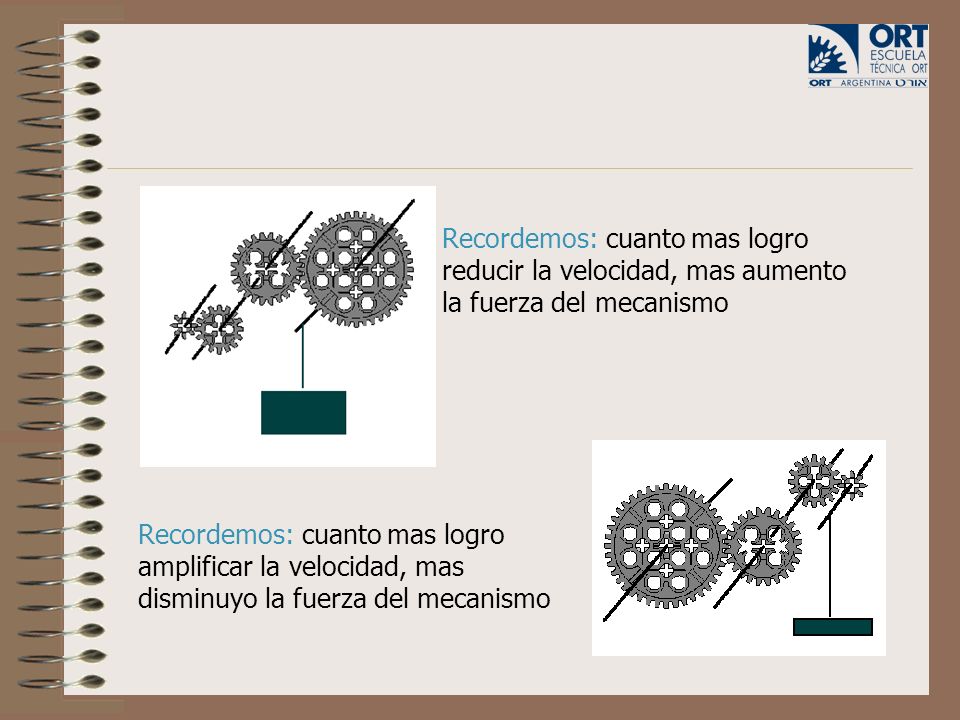

6 Recordemos: cuanto mas logro reducir la velocidad, mas aumento la fuerza del mecanismo
Recordemos: cuanto mas logro amplificar la velocidad, mas disminuyo la fuerza del mecanismo

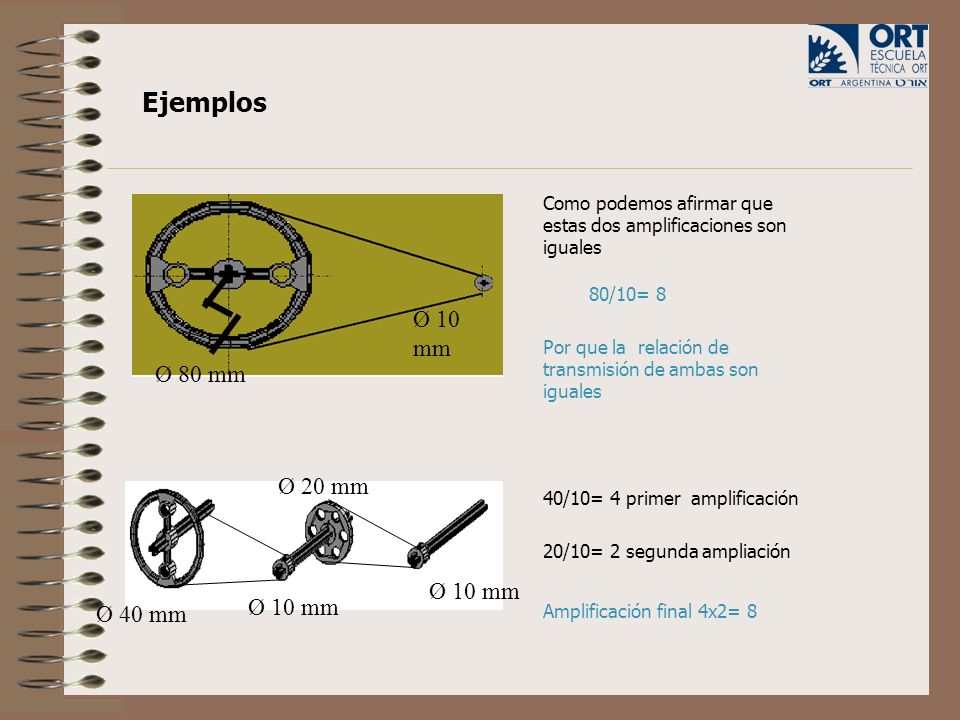

7 Ejemplos Ø 10 mm Ø 80 mm Ø 20 mm Ø 10 mm Ø 40 mm
Como podemos afirmar que estas dos amplificaciones son iguales Ø 80 mm Ø 10 mm 80/10= 8 Por que la relación de transmisión de ambas son iguales Ø 40 mm Ø 10 mm Ø 20 mm 40/10= 4 primer amplificación 20/10= 2 segunda ampliación Amplificación final 4x2= 8

8 motor ¿Qué función realiza este sistema de poleas? Reduce velocidad
¿Por qué es un sistema irreversible? Si giro haciendo de la polea grande la conductora, en vez de reducir amplificaría la velocidad

9 motor Este sistema de poleas reduce la velocidad.
¿Qué trata de amplificar? ¿Por qué? La fuerza Para poder mover todos los demás sistemas mecánicos

10 En los taladros manuales generalmente se utilizan ruedas dentadas, estas además de transformar el movimiento amplificando la velocidad, reducen …… Fuerza

11 ¿Como denominamos a este tipo de ruedas dentadas que cambian el plano de rotación?.
Engranajes cónicos A demás de cambiar el plano también: Cambia el sentido de rotación

12 Estas amplificaciones de velocidad
¿Que tienen en común? Son iguales. Recordemos: las ruedas intermedias solo sirven para el cambio en el sentido de rotación Fin
