Unidad de Maquinas Simples

Presentación del tema: "Unidad de Maquinas Simples"— Transcripción de la presentación:

1 Unidad de Maquinas Simples
Programa NB3 Prof. Marianela Fornés Cárcamo

2 Concepto de Máquina Las máquinas son aparatos creados por el hombre que le permite facilitar y mejorar la forma de trabajar, es decir, las máquinas realizan un trabajo con menor esfuerzo físico, transformando una fuerza, reduciendo la magnitud de la fuerza aplicada para mover un objeto o cambiar su dirección

3 Máquinas Simples Las maquinas simples permiten transformar una fuerza. Entre las más comunes son: la palanca, la polea, el plano inclinado.

4 Palanca consiste en una barra recta que puede moverse alrededor de un punto de apoyo o Fulcro. En una palanca se distinguen dos fuerzas: la que hay que vencer llamada resistencia y la fuerza aplicada, que es la que se debe ejercer para levantar la carga.

5 Palanca de Primer grado o Clase
El apoyo se encuentra entre el lugar donde se aplica el esfuerzo y aquel donde esta la carga, un ejemplo de esto es un balancín

6 Palanca en Segundo grado o Clase
El punto de apoyo está en un extremo y la carga está entre el lugar en que se aplica el esfuerzo y el punto de apoyo. Un ejemplo es una carretilla.

7 Palanca de Tercer grado o clase
el punto de apoyo está en un extremo y el esfuerzo se aplica entre la carga y el punto de apoyo. Un ejemplo de este es una pala o unas tenazas.

8 Poleas sirve principalmente para transmitir movimiento, no incrementa la fuerza aplicada, sí cambia la dirección y el sentido de los cuerpos. La polea se caracteriza por ser una rueda acanalada que gira en torno a un eje, por el canal de la polea pasa una cuerda..

9 Las poleas se clasifican en :
Poleas fijas o simples: estas poleas no pueden cambiar de posición y sólo rota en torno a su eje. Sirve para levantar objetos, como por ejemplo un ascensor. La polea fija cambia el sentido del movimiento de un cuerpo.

10 Las poleas se clasifican en :
Polea móvil: ésta al igual que la anterior rota en su propio eje, pero puede cambiar de posición subiendo y bajando, moviéndose junta a la carga, esto permite que la fuerza aplicada para mover un cuerpo sea la mitad de su peso.

11 . Las poleas se clasifican en
Polea compuesta es la unión de dos o más poleas, las que pueden ser fijas o móviles o una combinación de ambos tipos, este tipo de polea disminuye el esfuerzo que se debe hacer para mover una carga.

12 Plano Inclinado es un máquina simple, y consiste en una superficie que presenta una pendiente o ángulo de inclinación con respecto al nivel del suelo. El plano inclinado se usa para facilitar el desplazamiento de objetos pesados hacia arriba o abajo. Las escaleras, las cuestas en las carreteras y las rampas,

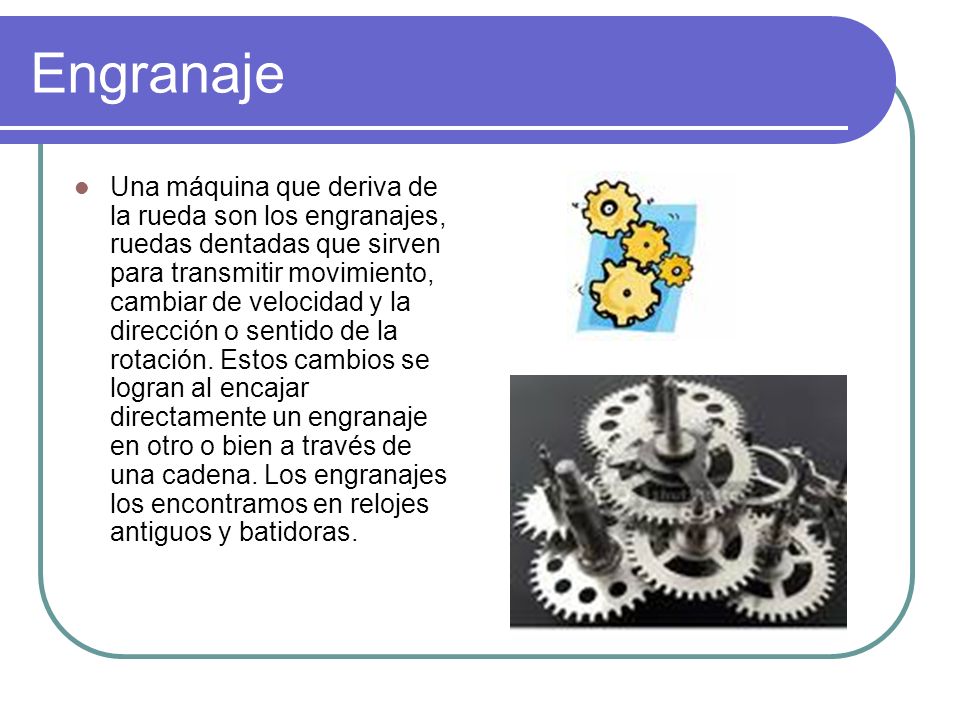

13 La Rueda Una máquina muy importante para el hombre fue y es la rueda, ésta permitió al ser humano aprovechar mejor la fuerza ejercida por el agua, un animal o el viento.
