Bouguer/Regional/Residual
Conceptos de Bouguer/Regional/Residual en Gravimetría
2

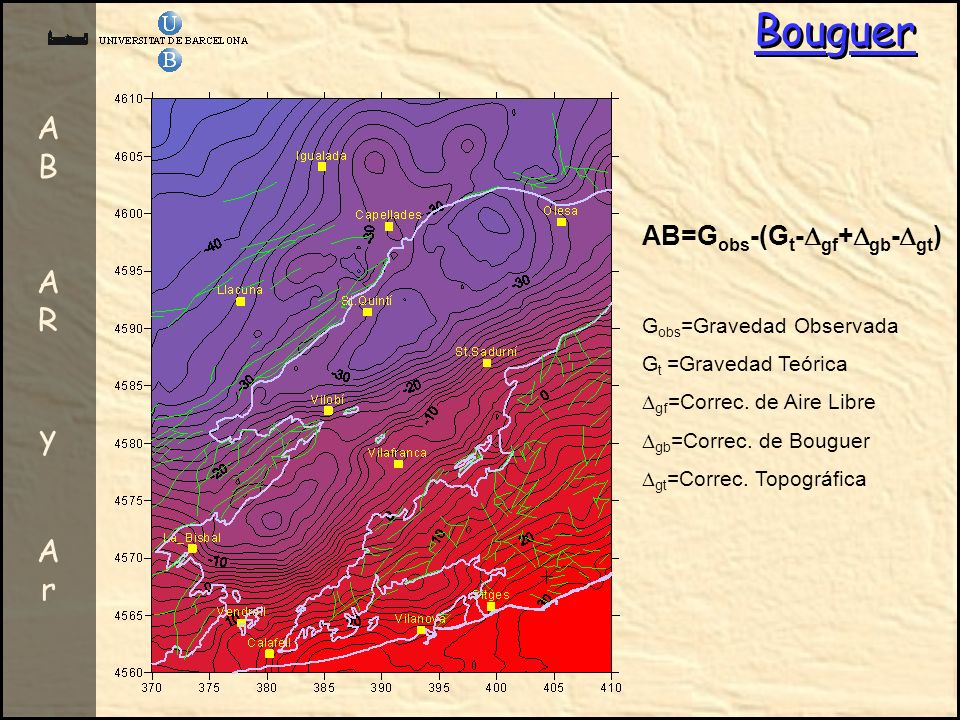

Bouguer AB AR y Ar AB=Gobs-(Gt-gf+gb-gt) Gobs=Gravedad Observada
Gt =Gravedad Teórica gf=Correc. de Aire Libre gb=Correc. de Bouguer gt=Correc. Topográfica
3
Bouguer Cataluña AB AR y Ar Valor “0” Valor “100”
4
Regional/Residual AB AR

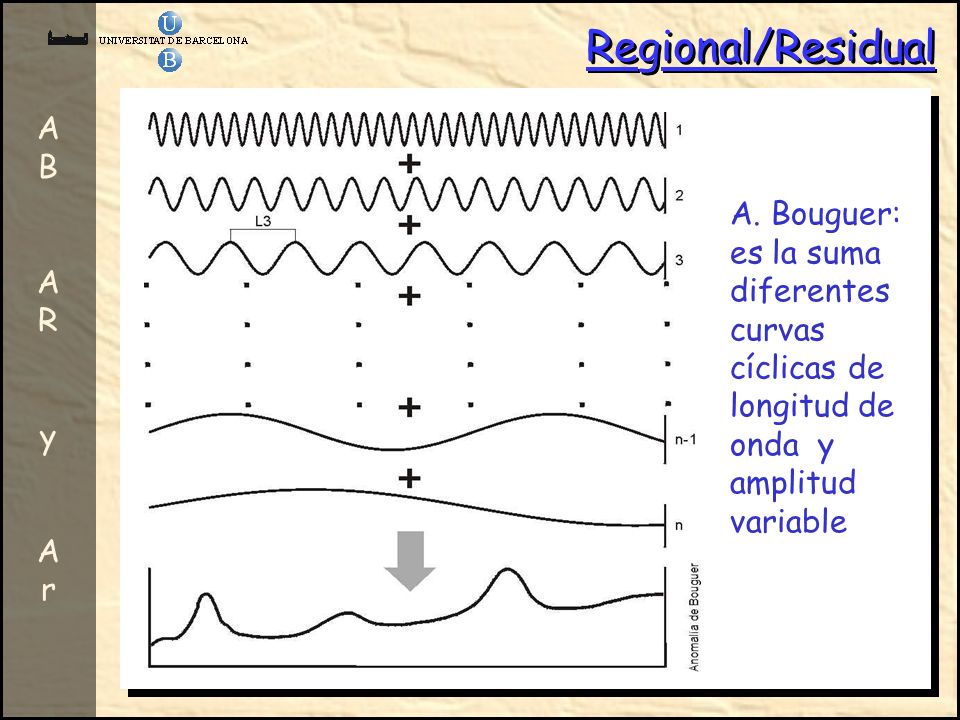

y Ar A. Bouguer: es la suma diferentes curvas cíclicas de longitud de onda y amplitud variable
5

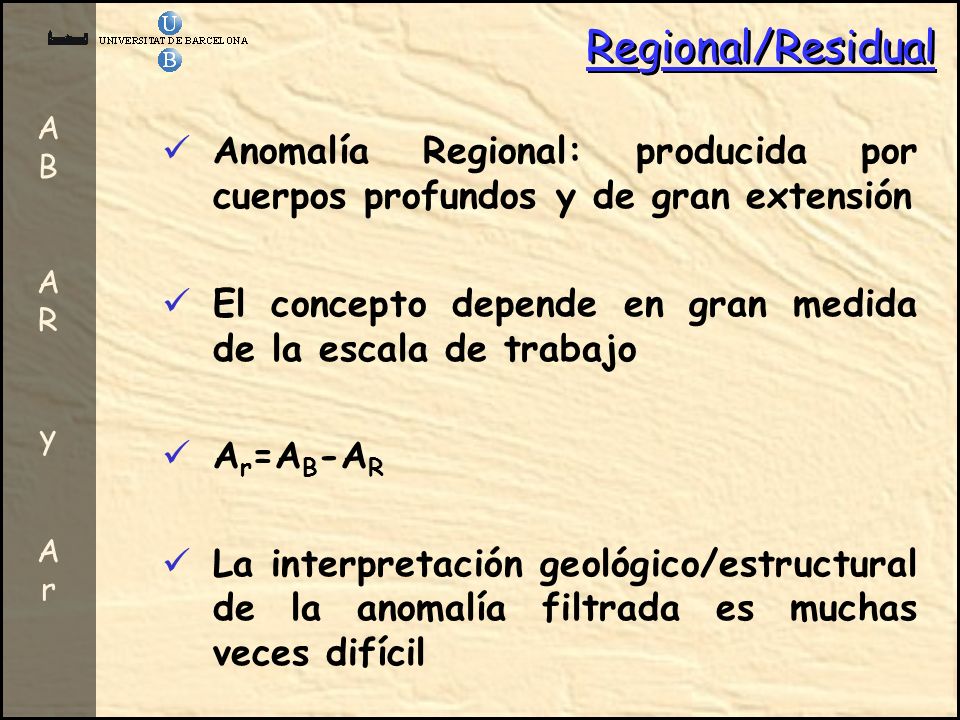

Regional/Residual AB AR y Ar Anomalía Regional: producida por cuerpos profundos y de gran extensión El concepto depende en gran medida de la escala de trabajo Ar=AB-AR La interpretación geológico/estructural de la anomalía filtrada es muchas veces difícil
6
Métodos de Separación Gráfica de Anomalías Regional/Residual
en Gravimetría
7
Métodos Gráficos Métodos basados en la separación Regional/Residual de forma gráfica Sobre perfiles Distancia/Anomalía (1D) y mapas de anomalía gravimétrica (2D) Zona no afectada por estructuras superficiales para obtener el gradiente regional Dependen en gran medida de la escala de trabajo y del tipo de representación gráfica SEPARACIÓN
8

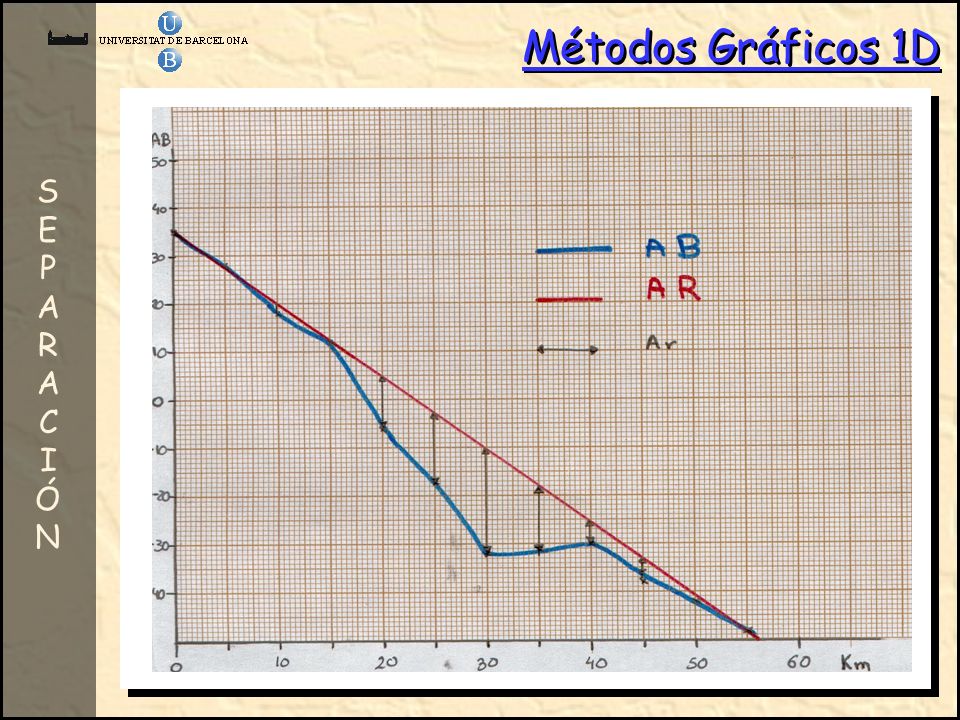

Métodos Gráficos 1D SEPARACIÓN
9

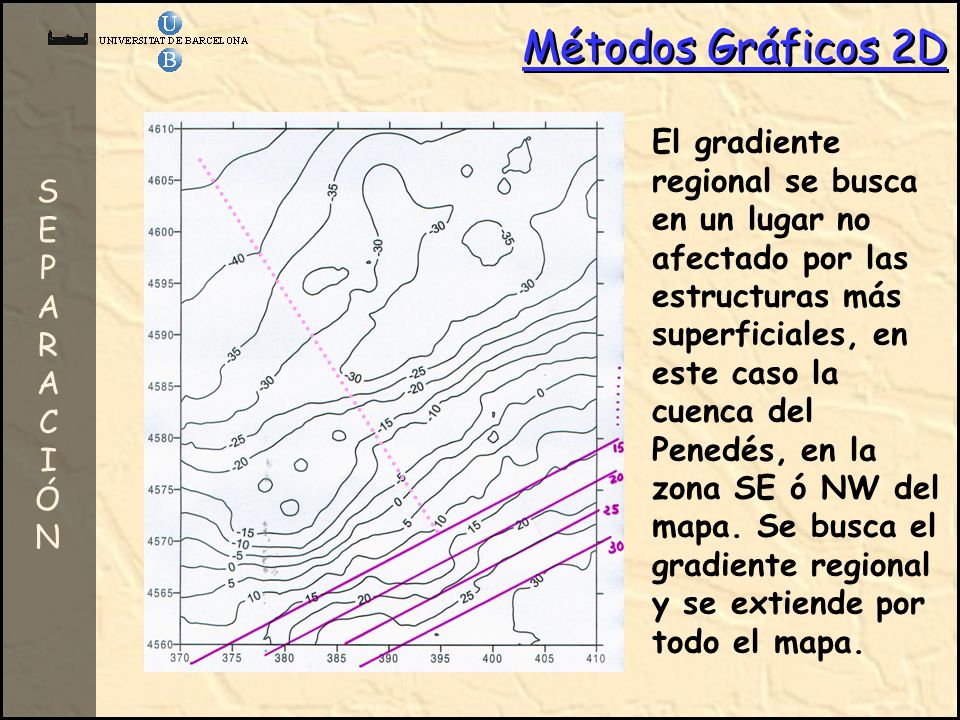

Métodos Gráficos 2D El gradiente regional se busca en un lugar no afectado por las estructuras más superficiales, en este caso la cuenca del Penedés, en la zona SE ó NW del mapa. Se busca el gradiente regional y se extiende por todo el mapa. SEPARACIÓN
10
Métodos de Separación Numérica de Anomalías Regional/Residual
en Gravimetría
11

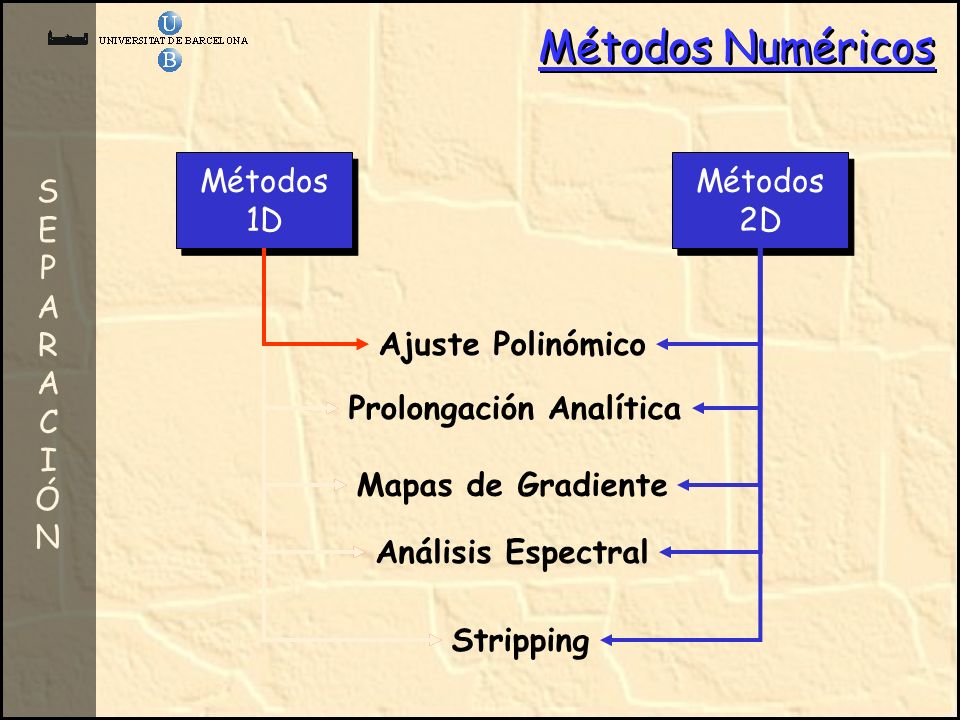

Métodos Numéricos Métodos 1D Métodos 2D SEPARACIÓN Ajuste Polinómico
Prolongación Analítica Mapas de Gradiente Análisis Espectral Stripping
12
AJUSTE POLINÓMICO
13

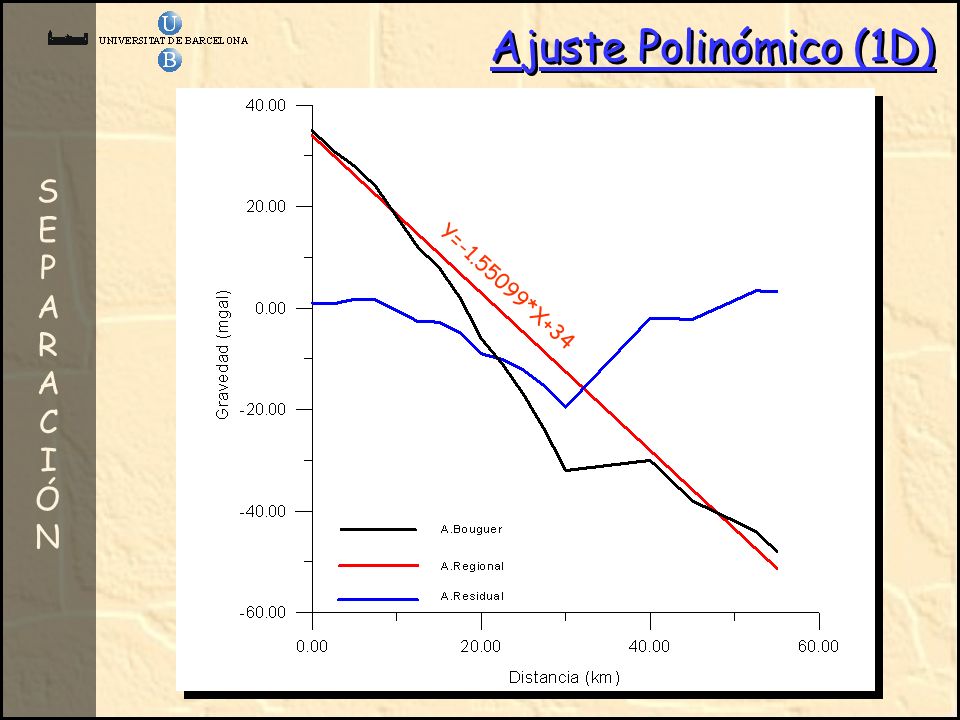

Ajuste Polinómico (1D) SEPARACIÓN Y= *X+34
14

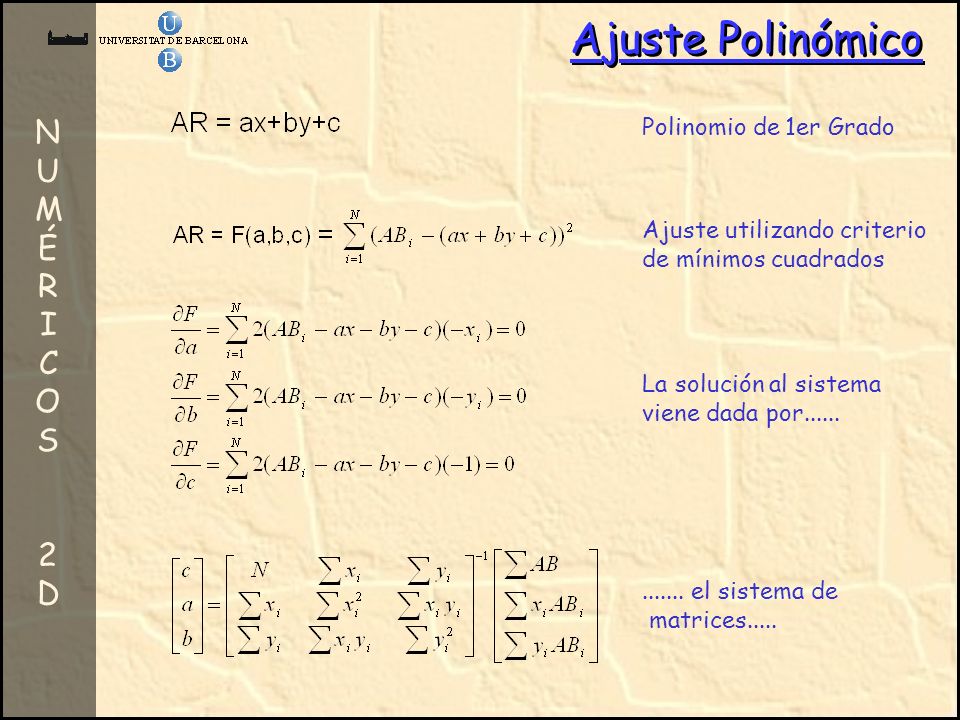

Ajuste Polinómico NUMÉRICOS 2D Polinomio de 1er Grado
Ajuste utilizando criterio de mínimos cuadrados La solución al sistema viene dada por...... el sistema de matrices.....
15
Ajuste Polinómico Grado Grado Grado-3 NUMÉRICOS 2D
16
GRADIENTE HORIZONTAL
17
Gradiente Horizontal NUMÉRICOS 2D Espacio Frecuencias

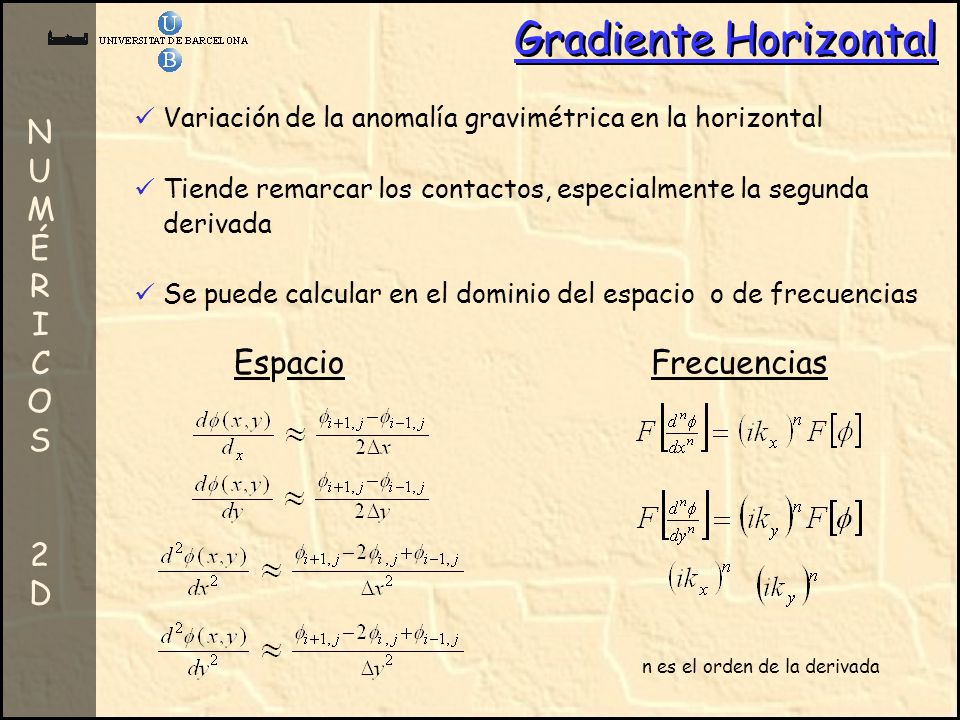

Variación de la anomalía gravimétrica en la horizontal Tiende remarcar los contactos, especialmente la segunda derivada Se puede calcular en el dominio del espacio o de frecuencias NUMÉRICOS 2D Espacio Frecuencias n es el orden de la derivada
18
Gradiente Horizontal NUMÉRICOS 2D

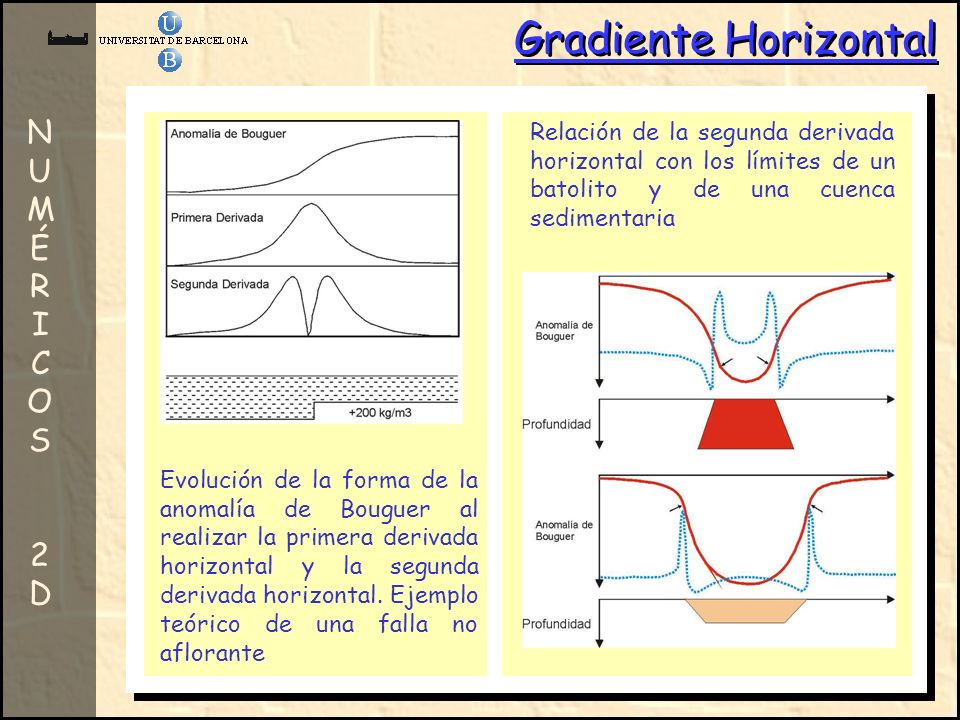

Relación de la segunda derivada horizontal con los límites de un batolito y de una cuenca sedimentaria Evolución de la forma de la anomalía de Bouguer al realizar la primera derivada horizontal y la segunda derivada horizontal. Ejemplo teórico de una falla no aflorante
19

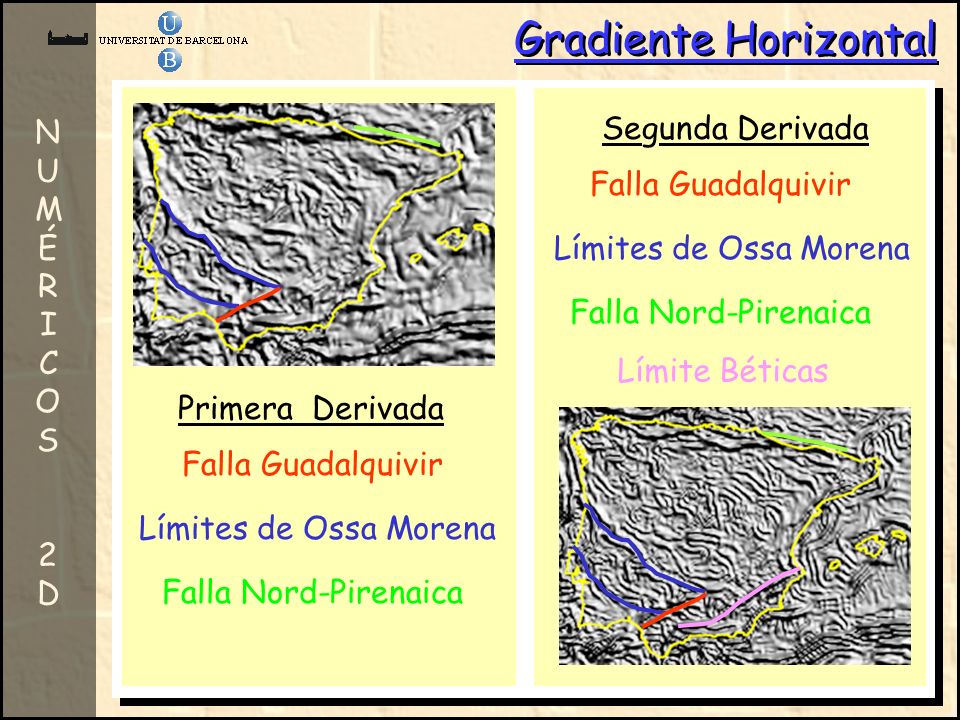

Gradiente Horizontal Segunda Derivada NUMÉRICOS 2D Límite Béticas
Falla Nord-Pirenaica Falla Guadalquivir Límites de Ossa Morena Límite Béticas Primera Derivada
20
ANÁLISIS ESPECTRAL
21
Análisis Espectral NUMÉRICOS 2D
Técnica estadística de análisis de las frecuencias de una señal Ventaja: determina la profundidad media a la que se halla una fuente generadora de una anomalía A partir de esa profundidad se puede filtrar una señal NUMÉRICOS 2D XR= parte real XI= imaginaria DX= intervalo de malla P= fase angular C= amplitud DX N/(k2+m2)= Longitud de onda Frecuencia= (k2+m2) XR(I,J)= parte real XI(I,J)= parte imaginaria de un punto I,J h= profundidad fuente m= pendiente
22
Análisis Espectral NUMÉRICOS 2D Espectro de potencia Filtro de Wienner

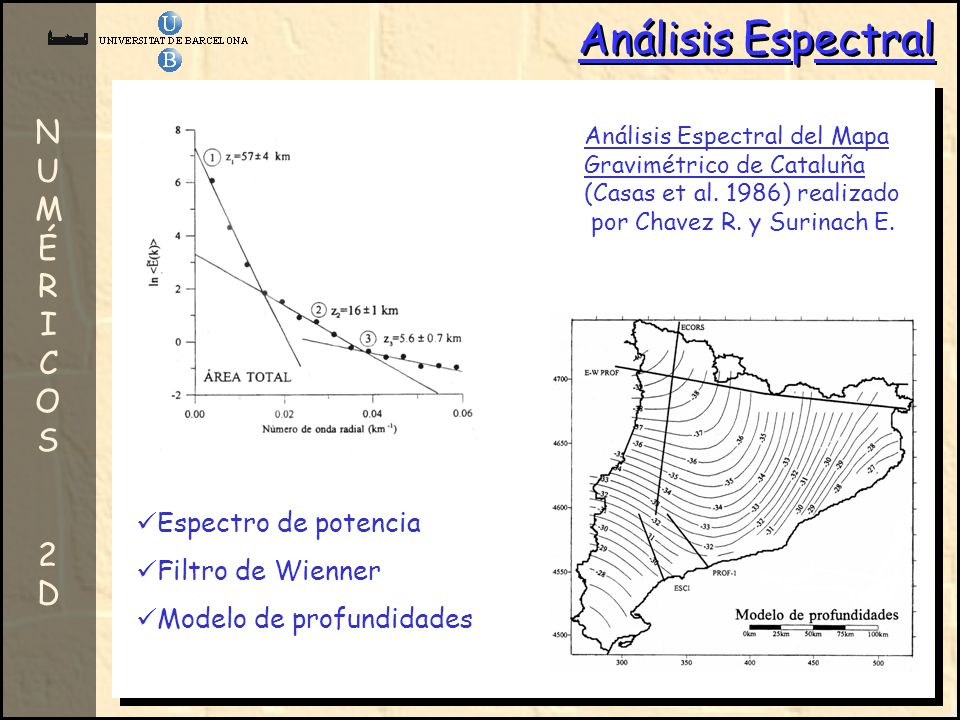

Análisis Espectral del Mapa Gravimétrico de Cataluña (Casas et al. 1986) realizado por Chavez R. y Surinach E. Espectro de potencia Filtro de Wienner Modelo de profundidades
23
Análisis Espectral Fosa del Penedes NUMÉRICOS 2D

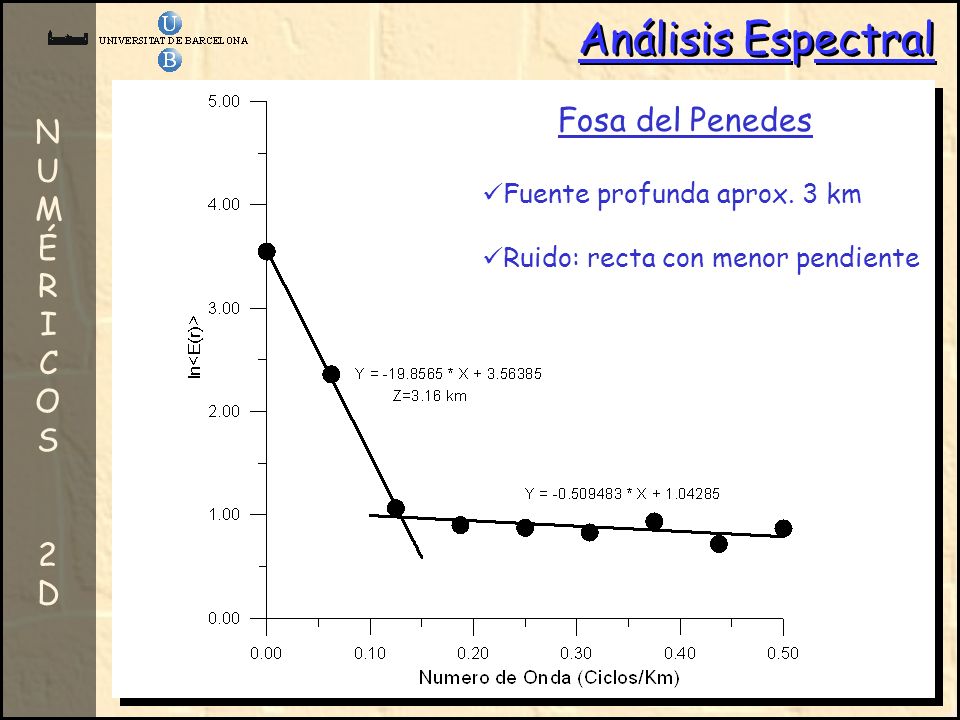

Fuente profunda aprox. 3 km Ruido: recta con menor pendiente NUMÉRICOS 2D
24

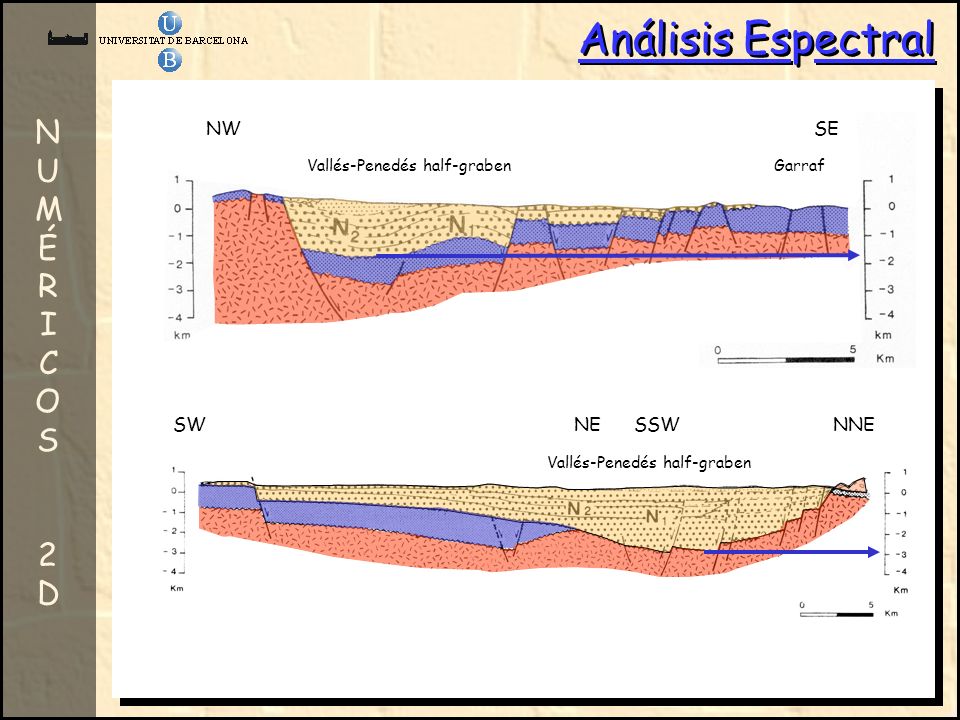

Análisis Espectral NUMÉRICOS 2D NW SE SW NE SSW NNE
Vallés-Penedés half-graben Garraf SW NE SSW NNE Vallés-Penedés half-graben
25
STRIPPING
26

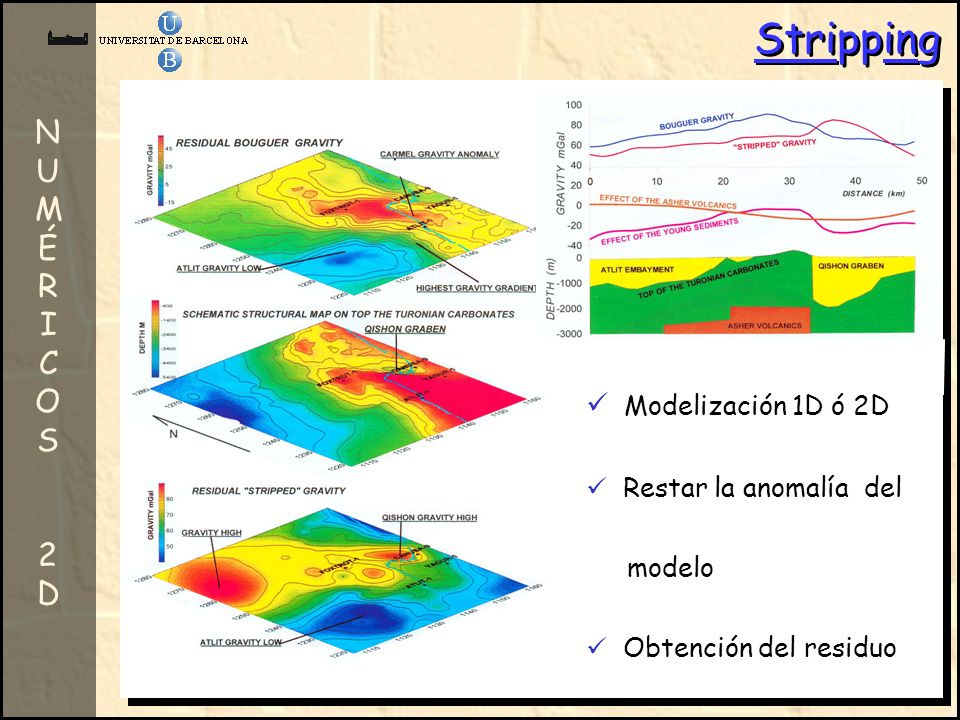

Stripping NUMÉRICOS 2D Modelización 1D ó 2D
Restar la anomalía del modelo Obtención del residuo
