Presentación del tema: "CAPITULO 5 ANOMALIAS REGIONALES Y RESIDUALES ANOMALIA DE BOUGUER = Anom. Regional + Anom. Residual ANOMALIA RESIDUAL = Anom. de Bouguer – Anom. Residual."— Transcripción de la presentación:

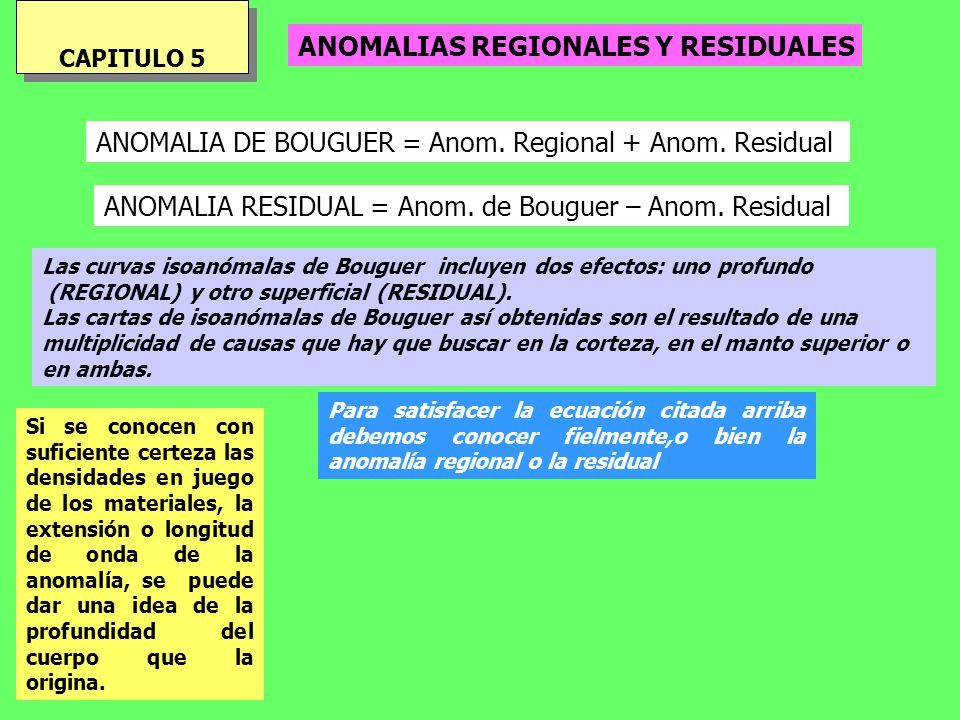

1 CAPITULO 5 ANOMALIAS REGIONALES Y RESIDUALES ANOMALIA DE BOUGUER = Anom. Regional + Anom. Residual ANOMALIA RESIDUAL = Anom. de Bouguer – Anom. Residual Las curvas isoanómalas de Bouguer incluyen dos efectos: uno profundo (REGIONAL) y otro superficial (RESIDUAL). Las cartas de isoanómalas de Bouguer así obtenidas son el resultado de una multiplicidad de causas que hay que buscar en la corteza, en el manto superior o en ambas. Si se conocen con suficiente certeza las densidades en juego de los materiales, la extensión o longitud de onda de la anomalía, se puede dar una idea de la profundidad del cuerpo que la origina. Para satisfacer la ecuación citada arriba debemos conocer fielmente,o bien la anomalía regional o la residual

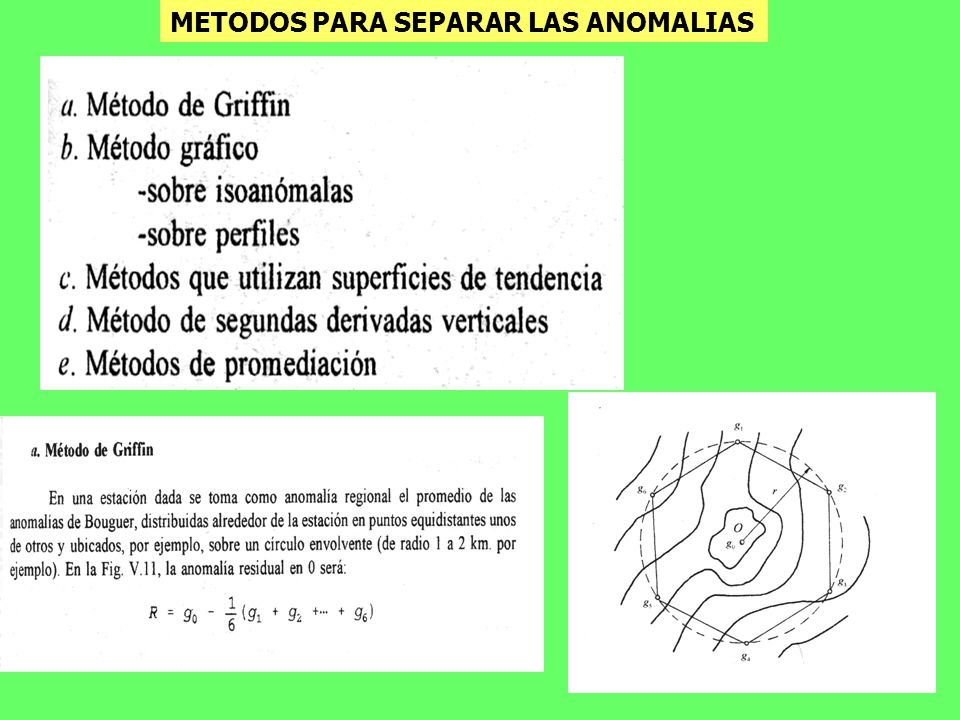

2 METODOS PARA SEPARAR LAS ANOMALIAS

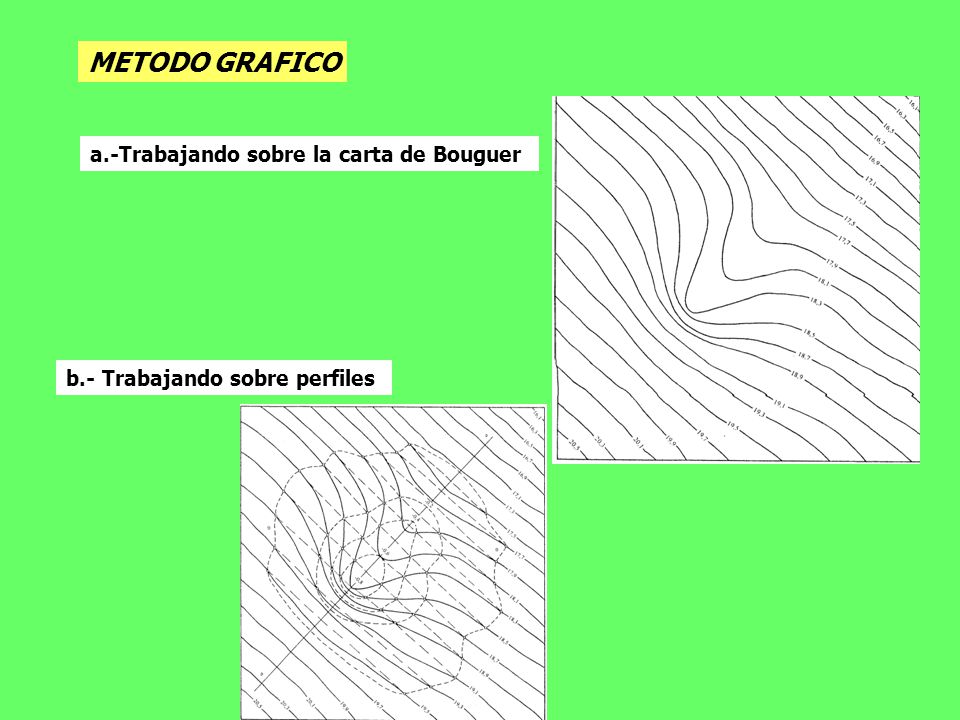

3 METODO GRAFICO a.-Trabajando sobre la carta de Bouguer b.- Trabajando sobre perfiles

4 METODO DE SUPERFICIES DE TENDENCIAS Este método tiene dos fuentes posibles de errores. En primer lugar la elección del tipo de superficie debe ser suguerida con un cabal conocimientode la anomalía regional. En segundo lugar, es dificil saber discriminar los datos de observación que deben intervenir en el calculo. El metodo tine el incuestionable mérito de evitar la ecuación personal o tanteos. ( Aimila la anomalía regional a una función de x e y, y de modo de poder trabajar matemáticamente). MAPA DE SEGUNDAS DERIVADAS La seguinda derivada vertical o variacion del gradiente vertical con la profundidad. Aumenta el efecto de las estructuras más pequeñas con relación a las más profundas y de mayor escala. Es una medida de la curvatura del campo. 2 g z 2 Para una masa puntual a una profundidad z, g es el efecto gravitatorio máximo y es proporcional a 1/ Z 2, g´ 1/ Z 3, g´´ Z 4.

5

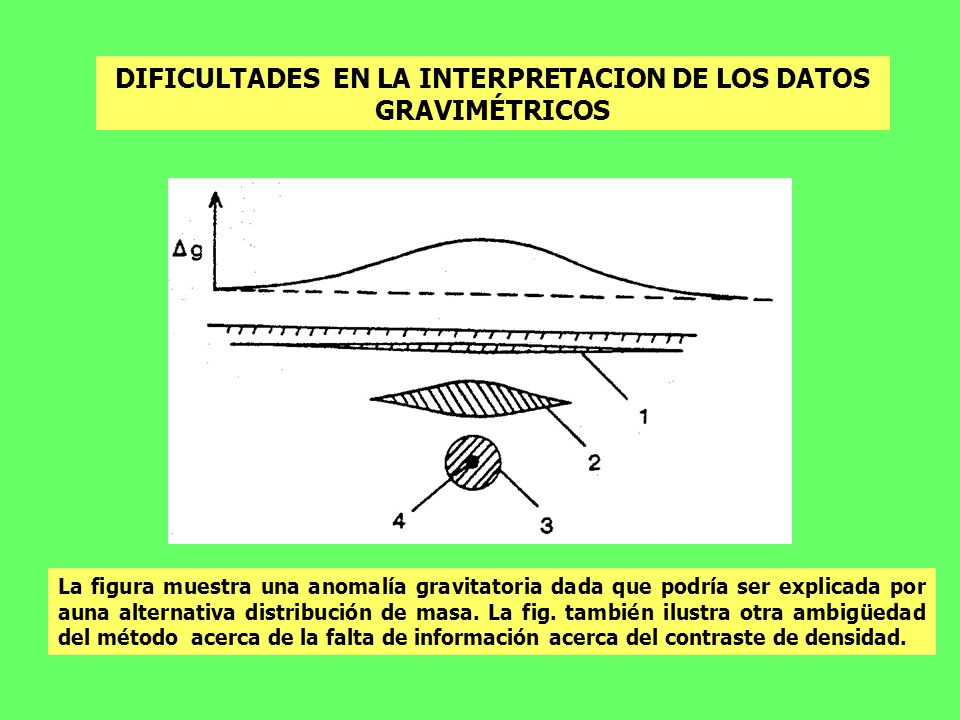

6 DIFICULTADES EN LA INTERPRETACION DE LOS DATOS GRAVIMÉTRICOS La figura muestra una anomalía gravitatoria dada que podría ser explicada por auna alternativa distribución de masa. La fig. también ilustra otra ambigüedad del método acerca de la falta de información acerca del contraste de densidad.

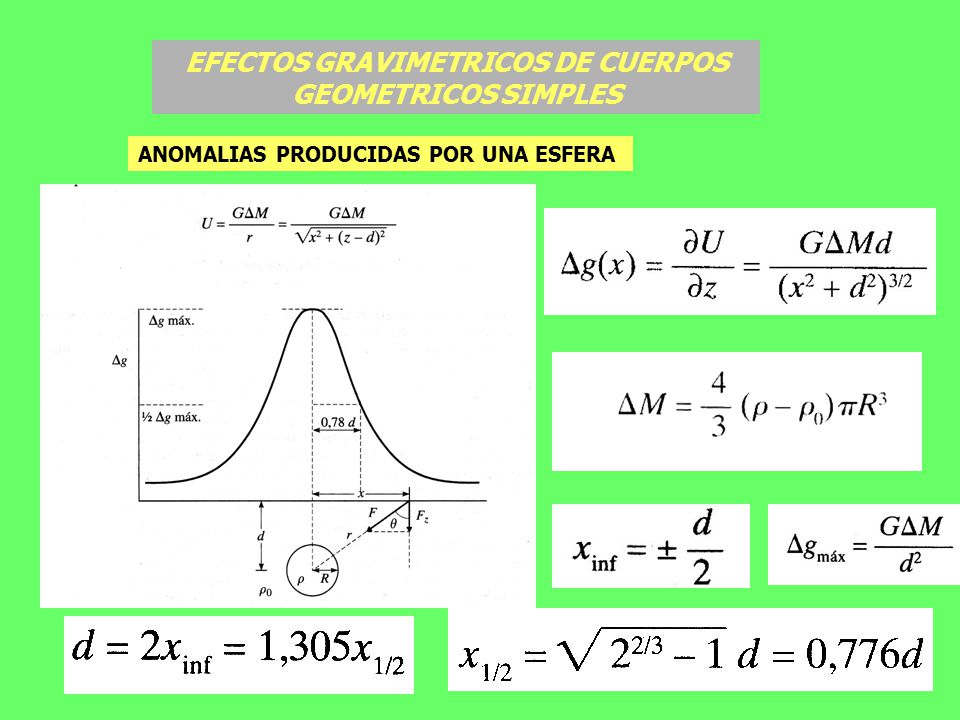

7 EFECTOS GRAVIMETRICOS DE CUERPOS GEOMETRICOS SIMPLES ANOMALIAS PRODUCIDAS POR UNA ESFERA

8
