1 Nathaly González Andrés Ramos Fernando Bernate Néstor Bohórquez Kerlyn Hans Mariño Bello Análisis y Diseño de Software Sistema de Parqueaderos

2 Agenda Requerimientos Funcionales Requerimientos No Funcionales Modelo del Mundo Diseño Detallado

3 El Proyecto Sistema de Parqueaderos - PARQ se realiza con el fin de proveer el diseño de una capa que permita la administración de la operación de un edificio de parqueaderos, considerando las especificaciones dadas en la descripción del problema. El resultado planteado abarcará el análisis y diseño de una solución que de soporte a los requerimientos para el proceso de negocio del parqueadero. A continuación se definirán los requerimientos de software necesarios para desarrollar una propuesta que soporte las necesidades globales que se han identificado al interior del proceso. Descripción del Proyecto

4 Requerimientos Funcionales (1) RF -01 Registrar Vehículo en parqueadero estándar Se requiere registrar el ingreso de un vehículo al parqueadero a un sitio estándar, según su tipo. Debe haber un sitio disponible para estacionar. El sistema debe indicar cuál es el sitio disponible asignado para el vehículo. RF -02 Revisar el estado de ocupación de un piso Se requiere que el sistema pueda entregar un listado, que permita notificar si cada espacio está libre u ocupado, de estar ocupado debe indicar el tiempo que lleva el vehículo correspondiente. RF -03 Autorizar salida de un vehículo Se requiere que el sistema permita autorizar la salida de un vehículo, para lo cual debe notificar el sitio, tiempo de parqueo dado su placa y registrar el valor a cobrar.

5 Requerimientos Funcionales (2) RF -04 Registrar el parqueo en sitios dobles Se requiere registrar el ingreso de 2 vehículos en un sitio de parqueo doble cuando hay alta demanda de sitios de parqueo en horas pico y se agotaron los sitios estándar. En esos casos el primer vehículo queda bloqueado. Reglas de Negocio: El vehículo bloqueado se identifica con el número del sitio y la letra B. El vehículo libre se identifica con el número del sitio y la letra N. El sitio de parqueo doble se puede asignar si no está previamente reservado. Solo se autoriza el parqueo del segundo vehículo si éste planea salir antes que el primer vehículo.

6 Requerimientos Funcionales (3) RF -05 Autorizar salida de un vehículo Se requiere que el sistema permita autorizar la salida de un vehículo, para lo cual debe notificar el sitio, tiempo de parqueo dado su placa y registrar el valor a cobrar. Reglas de Negocio: Si es un sitio de parqueo doble y el vehículo bloqueado desea salir (bien sea por que sale antes o porque el segundo vehículo no salió a la hora pactada) el sistema debe notificar al dueño del segundo vehículo, éste tendrá 5 minutos para mover su vehículo de no hacerlo el sistema cobra una multa de $ oo. Cuando se ha liberado por lo menos el 30% de los sitios estándar y si hay cupos dobles asignados el sistema debe notificar éste hecho. La tarifa de parqueo se cobra en unidades de 15 minutos. Se cobran las primeras 20 unidades y posteriormente la tarifa es plana. RF -06 Obtener el sitio de parqueo de un vehículo dada su placa Se requiere poder consultar el sitio de parqueo de un vehículo dada su placa.

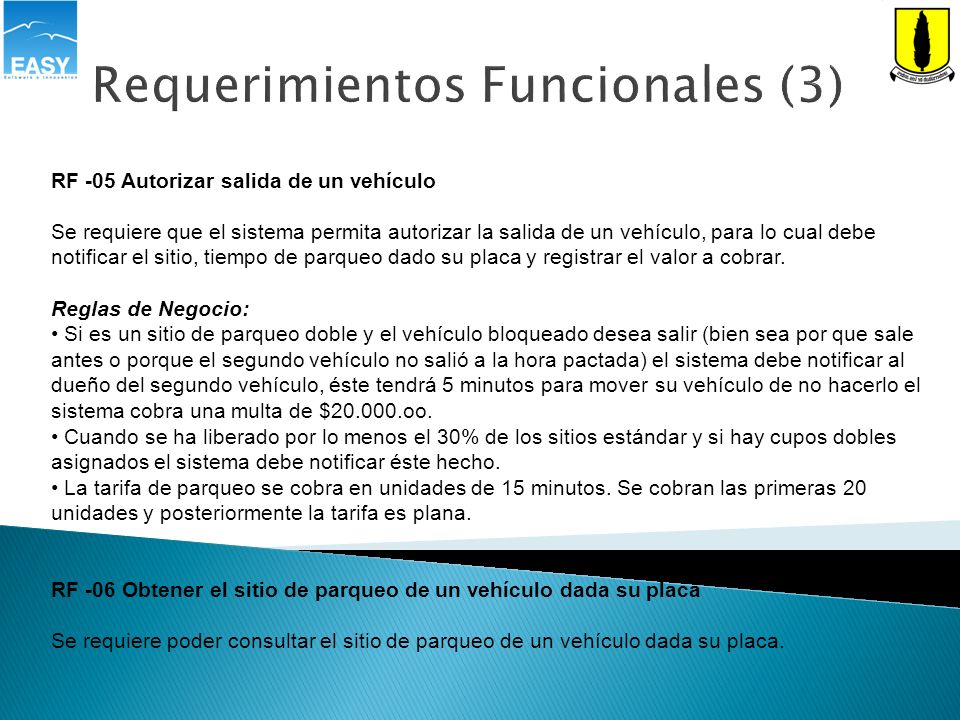

7 Requerimientos Funcionales (3) RF -05 Autorizar salida de un vehículo Se requiere que el sistema permita autorizar la salida de un vehículo, para lo cual debe notificar el sitio, tiempo de parqueo dado su placa y registrar el valor a cobrar. Reglas de Negocio: Si es un sitio de parqueo doble y el vehículo bloqueado desea salir (bien sea por que sale antes o porque el segundo vehículo no salió a la hora pactada) el sistema debe notificar al dueño del segundo vehículo, éste tendrá 5 minutos para mover su vehículo de no hacerlo el sistema cobra una multa de $ oo. Cuando se ha liberado por lo menos el 30% de los sitios estándar y si hay cupos dobles asignados el sistema debe notificar éste hecho. La tarifa de parqueo se cobra en unidades de 15 minutos. Se cobran las primeras 20 unidades y posteriormente la tarifa es plana. RF -06 Obtener el sitio de parqueo de un vehículo dada su placa Se requiere poder consultar el sitio de parqueo de un vehículo dada su placa.

8 Requerimientos NO Funcionales (1) RNF -01 Distribución El sistema debe enviar notificaciones a diferentes sistemas que pueden estar distribuidos en diferentes ambientes. El sistema debe notificar al dueño del segundo vehículo de un sitio de parqueo doble en caso de que éste esté bloqueando a un primer vehículo. Cuando se ha liberado por lo menos el 30% de los sitios estándar y si hay cupos dobles asignados el sistema debe notificar éste hecho. RNF -02 Desempeño Todas las operaciones deben ser realizadas en el menor tiempo posible. La complejidad de las operaciones deben ser O(1).

9 Requerimientos NO Funcionales (2) RNF -03 Concurrencia Diferentes sistemas de monitoreo pueden acceder a la capa que se está diseñando de manera concurrente. Se debe asegurar consistencia en la información. RNF -04 Persistencia La información del sistema debe ser persistente. La configuración del parqueadero se hace dependiendo del edificio y se configura atreves de un archivo XML RNF -04 Modificabilidad El formato de carga de la configuración del parqueadero puede cambiar.

10 Modelo del Mundo

11 Diseño Detallado

12 Patrones de Diseño Utilizados Fachada Provee una interfaz unificada para tener acceso a un sistema con ella Podemos controlar el punto de acceso a nuestro sistema

13 Diseño Detallado Patrones de Diseño Utilizados Forwarder - Receiver El sistema puede ofrecer o consumir servicios de sistemas remotos. Necesitamos notificar variedad de sistemas independiente de su tecnología.

14 Diseño Detallado Patrones de Diseño Utilizados Observer Permite a un objeto registrarse dinámicamente como dependiente de otro, de manera que, este otro, lo notifique cada vez que su estado interno cambie. Al no saber quien debe ser notificado lo dejamos las notificaciones en un medio de acceso "publico" para que quien se suscriba sea notificado

15 Diseño Detallado Patrones de Diseño Utilizados DAO (Data Access Object) El DAO fue utilizado para separar la complejidad de acceso a los datos. El medio en el cual se persista la información es independiente, y puede cambiar segun sea la necesidad

16 Diseño Detallado

17 Patrones de Diseño Utilizados Factory Mantiene la independencia entre la clase que pide la creación y la forma en cómo se crea. Pueden haber diferentes fabricas concretas cada una se encarga de fabricar el parqueadero pero usando como materia prima diferentes fuentes (xml, BD,....)

18 Nathaly González Andrés Ramos Fernando Bernate Néstor Bohórquez Kerlyn Mariño
