Filtros de Ripple: 1. 2 FUENTE DE ALIMENTACIÓN REGULADA:

Presentaciones similares


Presentación del tema: "Filtros de Ripple: 1. 2 FUENTE DE ALIMENTACIÓN REGULADA:"— Transcripción de la presentación:

1 Filtros de Ripple: 1

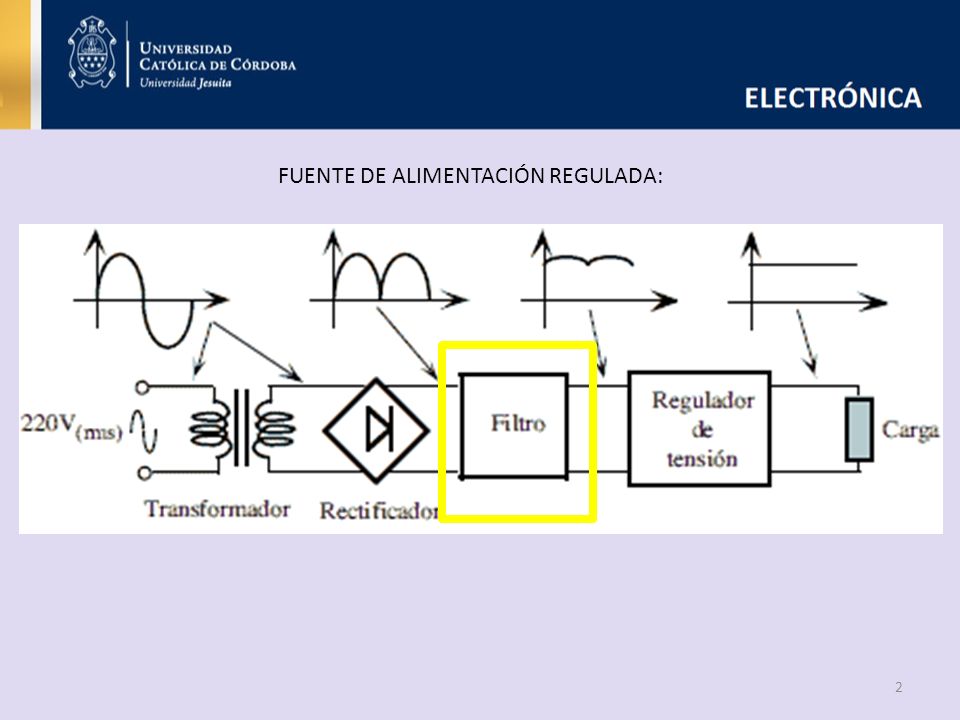

2 2 FUENTE DE ALIMENTACIÓN REGULADA:

3 3 Ej:

4 4 Para rectificador monofásico de media onda

5 5 OTRA DEFINICIÓN:

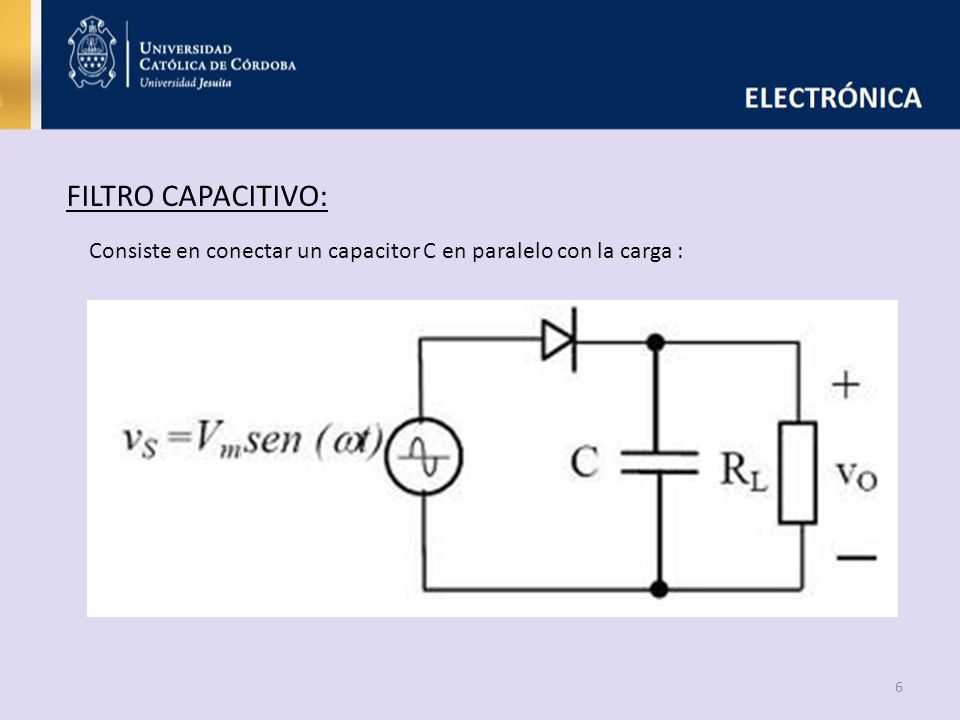

6 6 FILTRO CAPACITIVO: Consiste en conectar un capacitor C en paralelo con la carga :

7 7 FILTRO CAPACITIVO(para rectificador ½ onda): Durante t1, el capacitor se carga a través del diodo. Se supone que Rd << R L por lo que: Durante t2, el diodo está polarizado en inversa, y el capacitor se descarga a través de RL

8 8 Se supone que Rd << R L por lo que Durante t1, el capacitor se carga a través del diodo. Durante t2, el diodo está polarizado en inversa, y el capacitor se descarga a través de RL

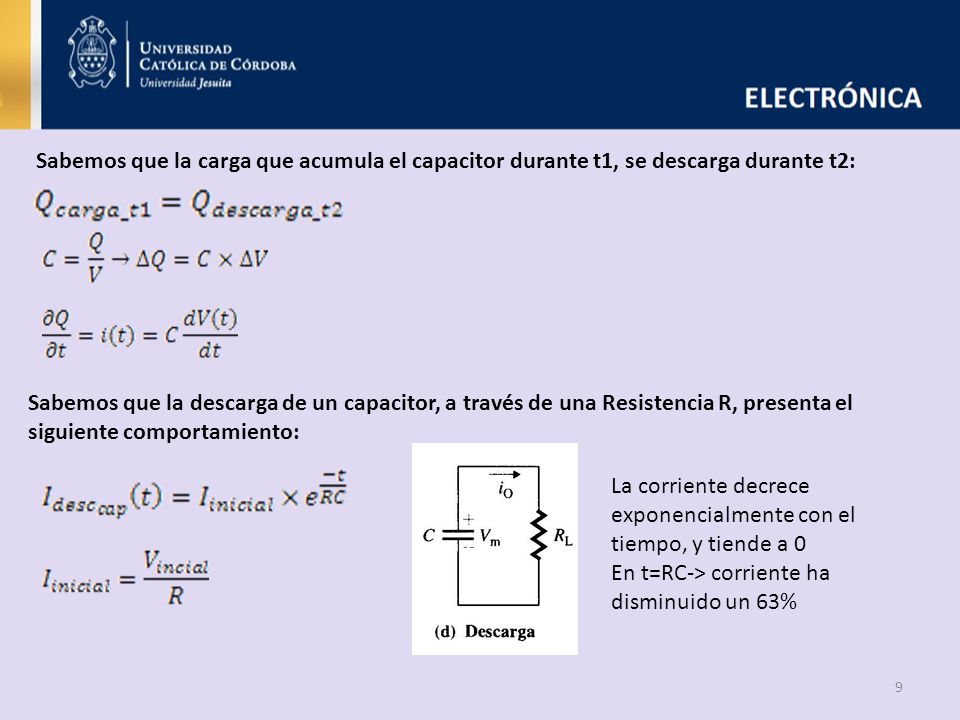

9 9 Sabemos que la carga que acumula el capacitor durante t1, se descarga durante t2: Sabemos que la descarga de un capacitor, a través de una Resistencia R, presenta el siguiente comportamiento: La corriente decrece exponencialmente con el tiempo, y tiende a 0 En t=RC-> corriente ha disminuido un 63%

10 10 Aplicando los conceptos anteriores al rectificador de media onda, con filtro capacitivo: Si Rd C se carga al valor Vm en un tiempo muy corto ( si consideramos la caída en el diodo, deberíamos restar de Vm, el voltaje de encendido del diodo, pero para simplificar el análisis, se toma un diodo ideal) Cuando transcurrió t2, el capacitor se descargo a un valor V(t2) por lo que podemos afirmar que:

11 11 ¿Que debería ocurrir con C, con variaciones en f y RL??? ¿Que conclusiones se pueden sacar de esta igualdad, si el caso ideal es que sea 0 la variación de voltaje?

12 12 Fourier: Otro enfoque: Ej Onda cuadrada K= n° de términos *en azul es la representación de la señal con la serie de Fourier

13 13 Filtros de Ripple: Son empleados para aislar la componente de continua a la salida de un rectificador, de los componentes armónicos.

14 14

15 Frecuencia de la señal DCALTAS FRECUENCIAS OC SC OC

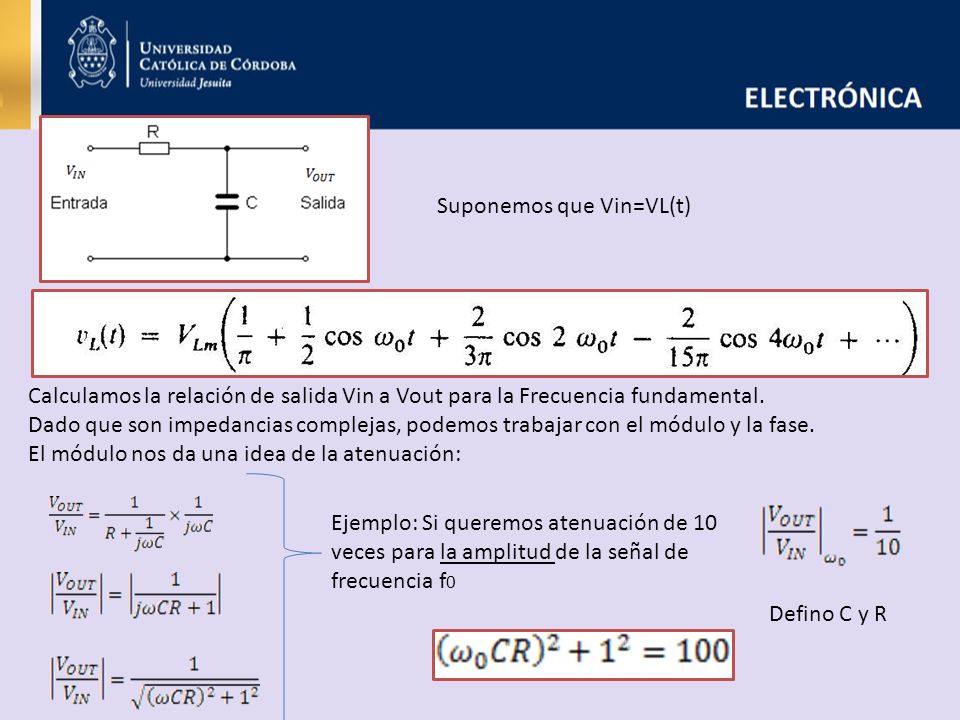

16 Calculamos la relación de salida Vin a Vout para la Frecuencia fundamental. Dado que son impedancias complejas, podemos trabajar con el módulo y la fase. El módulo nos da una idea de la atenuación: Ejemplo: Si queremos atenuación de 10 veces para la amplitud de la señal de frecuencia f 0 Defino C y R Suponemos que Vin=VL(t)

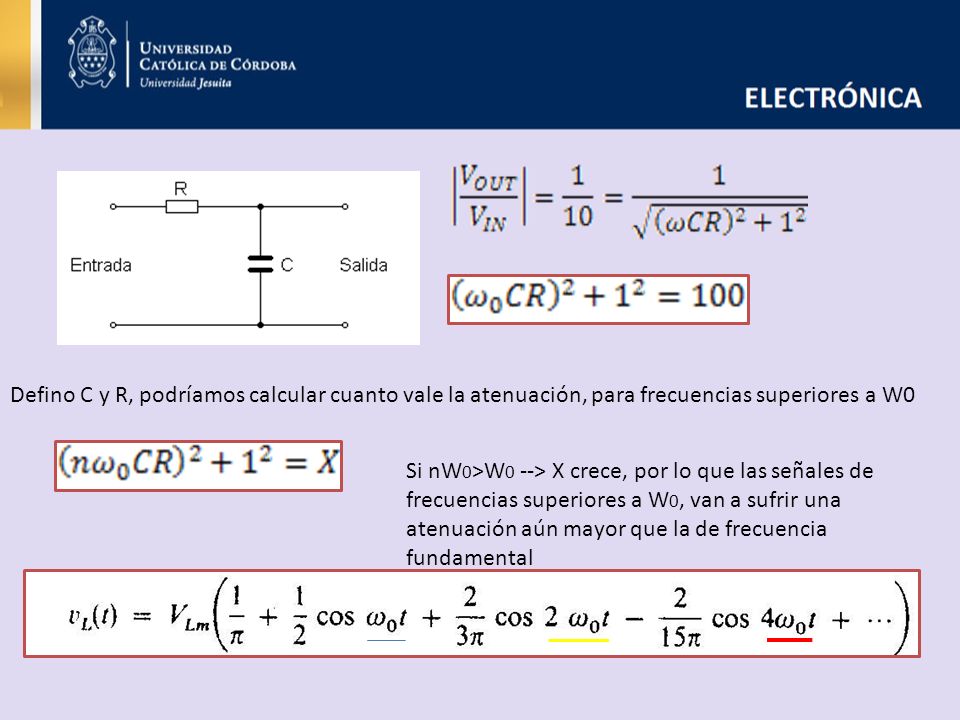

17 Defino C y R, podríamos calcular cuanto vale la atenuación, para frecuencias superiores a W0 Si nW 0 >W 0 --> X crece, por lo que las señales de frecuencias superiores a W 0, van a sufrir una atenuación aún mayor que la de frecuencia fundamental

18

19 19 ¿Como podemos usar el concepto anterior? Sabemos que el capacitor se comporta como SC en altas frecuencias. Elegimos C tal que su impedancia sea baja a la frecuencia fundamental. La impedancia del capacitor respecto de los armónicos, por analogía, será aún más baja.

20 20 FILTRO PI RESISTIVO -Vout _dc < Vin_dc debido al divisor resistivo. -En R circula IL, por lo que hay pérdida de potencia. -Si R=0-> Vin_dc=Vout_dc -Vout_ac se atenúan respecto a Vin_ac, por el divisor resistivo y por C2

21 21 FILTRO PI INDUCTIVO -Vout _dc = Vin_dc -Mejora respecto al filtro PI resistivo, ya que L no disipa potencia. -El inductor posee impedancia alta con la frecuencia, y el capacitor, baja. -En la configuración, se forma un divisor de impedancias, que atenúan las alta frecuencias.
