DEFORMACIONES DE LA CORTEZA

Presentación del tema: "DEFORMACIONES DE LA CORTEZA"— Transcripción de la presentación:

1 DEFORMACIONES DE LA CORTEZA

2 4 Comportamiento de los materiales ante los esfuerzos
La dinámica de las placas somete a las rocas a esfuerzos que pueden ser de compresión, distensión y cizalladura. Ante ellos, las rocas sufren plegamientos, roturas o dislocaciones. Cuando esto ocurre, se dice que la roca se ha deformado. compresión cizalladura distensión o tracción Por otro lado, ya sabes que los distintos materiales se comportan de manera diferente ante los esfuerzos… Material elástico Material plástico Material rígido

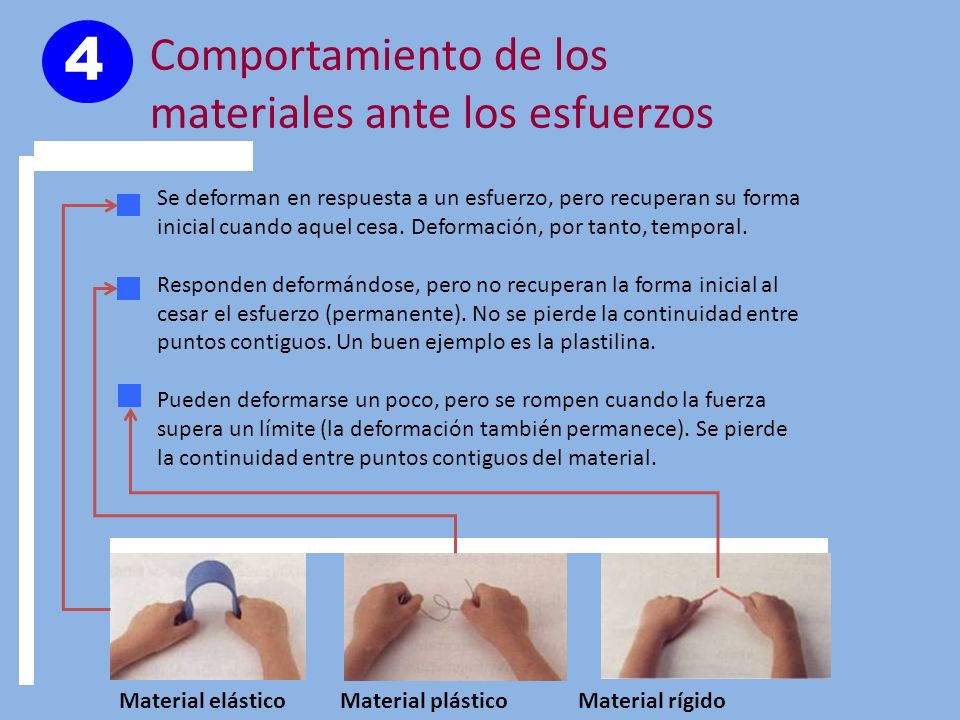

3 4 Comportamiento de los materiales ante los esfuerzos
Se deforman en respuesta a un esfuerzo, pero recuperan su forma inicial cuando aquel cesa. Deformación, por tanto, temporal. Responden deformándose, pero no recuperan la forma inicial al cesar el esfuerzo (permanente). No se pierde la continuidad entre puntos contiguos. Un buen ejemplo es la plastilina. Pueden deformarse un poco, pero se rompen cuando la fuerza supera un límite (la deformación también permanece). Se pierde la continuidad entre puntos contiguos del material. Material elástico Material plástico Material rígido

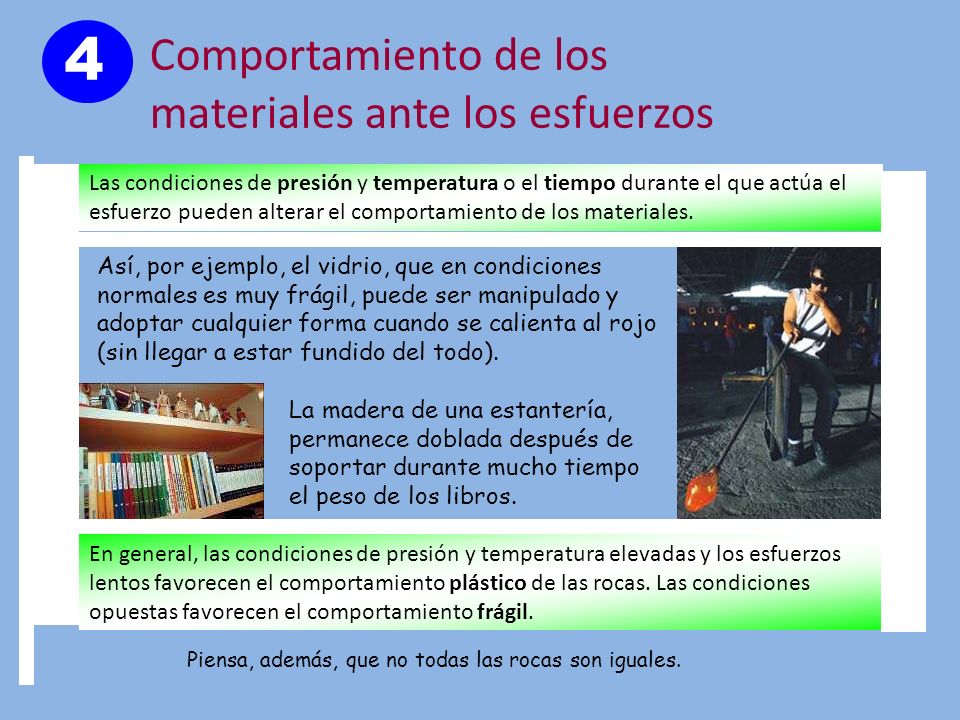

4 4 Comportamiento de los materiales ante los esfuerzos
Las condiciones de presión y temperatura o el tiempo durante el que actúa el esfuerzo pueden alterar el comportamiento de los materiales. Así, por ejemplo, el vidrio, que en condiciones normales es muy frágil, puede ser manipulado y adoptar cualquier forma cuando se calienta al rojo (sin llegar a estar fundido del todo). La madera de una estantería, permanece doblada después de soportar durante mucho tiempo el peso de los libros. En general, las condiciones de presión y temperatura elevadas y los esfuerzos lentos favorecen el comportamiento plástico de las rocas. Las condiciones opuestas favorecen el comportamiento frágil. Piensa, además, que no todas las rocas son iguales.

5 4.1.- Deformación por fractura: diaclasas y fallas
Al ser sometidos a grandes esfuerzos, los materiales frágiles de la corteza terrestre pueden sufrir fractura o rotura en bloques FALLA DIACLASA Si se produce un desplazamiento de los dos bloques a lo largo de la superficie de fractura, se forma una falla. Si hay rotura en bloques pero estos no llegan a desplazarse, se produce una diaclasa. El desplazamiento de los bloques de una falla suele tener lugar de forma súbita y origina los terremotos.

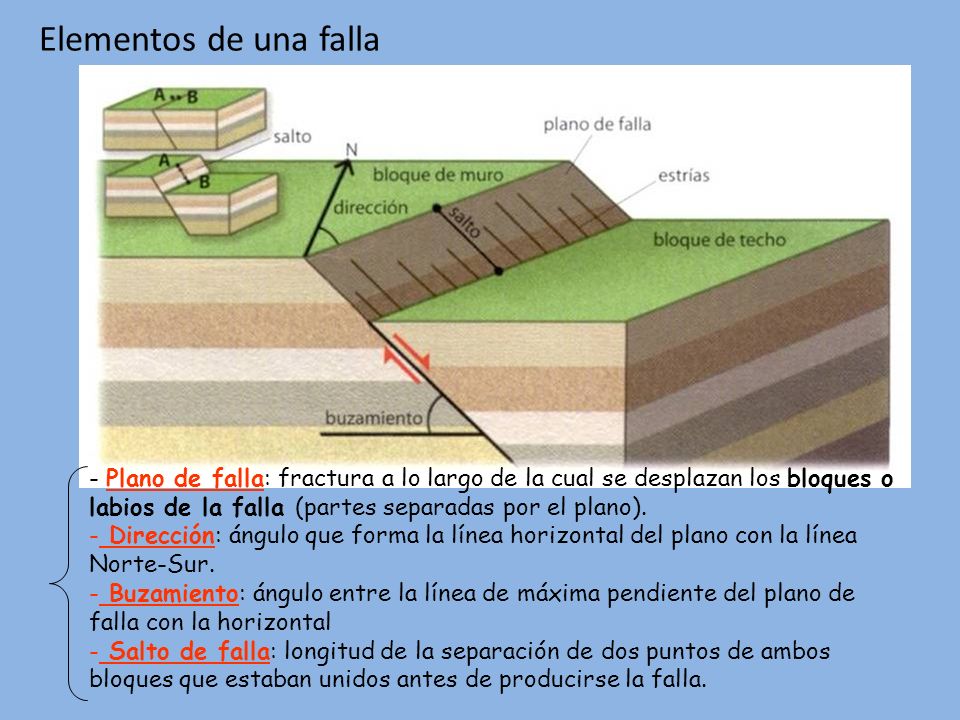

6 Elementos de una falla - Plano de falla: fractura a lo largo de la cual se desplazan los bloques o labios de la falla (partes separadas por el plano). Dirección: ángulo que forma la línea horizontal del plano con la línea Norte-Sur. Buzamiento: ángulo entre la línea de máxima pendiente del plano de falla con la horizontal Salto de falla: longitud de la separación de dos puntos de ambos bloques que estaban unidos antes de producirse la falla.

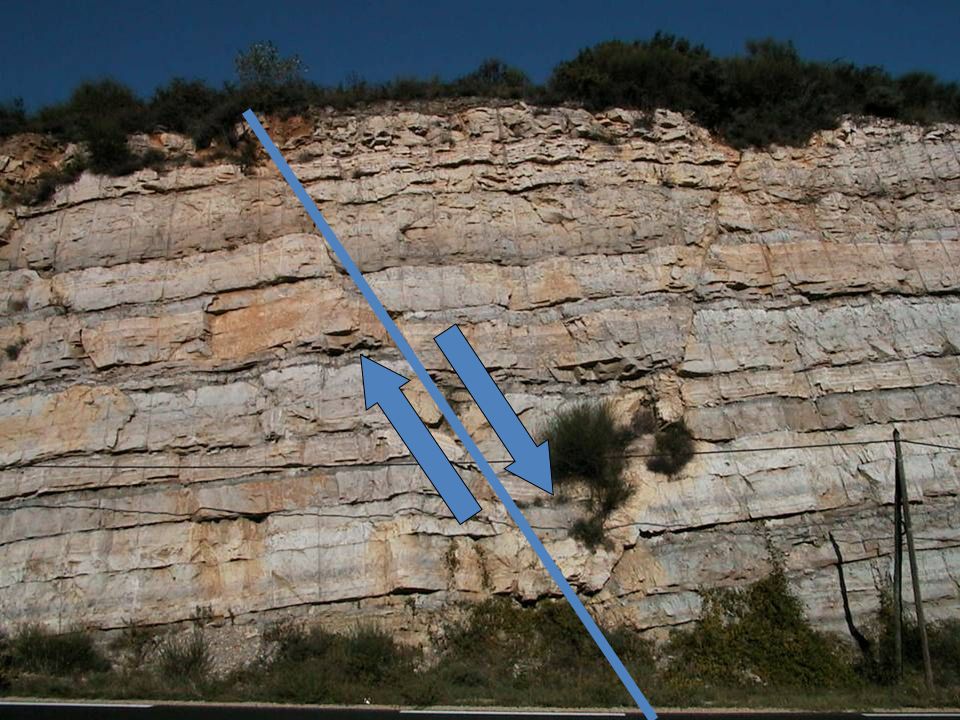

7

8 Tipos de fallas Según el desplazamiento o salto de los bloques, las fallas se clasifican en: Con plano de falla inclinado Con plano de falla vertical Falla normal o directa Falla inversa Falla vertical Falla horizontal o de desgarre Se origina por fuerzas distensivas. El bloque de techo desciende. Se origina por fuerzas compresivas. El bloque de techo asciende. Se originan por fuerzas de cizalladura. El nombre de la falla designa el tipo de movimiento (vertical u horizontal)

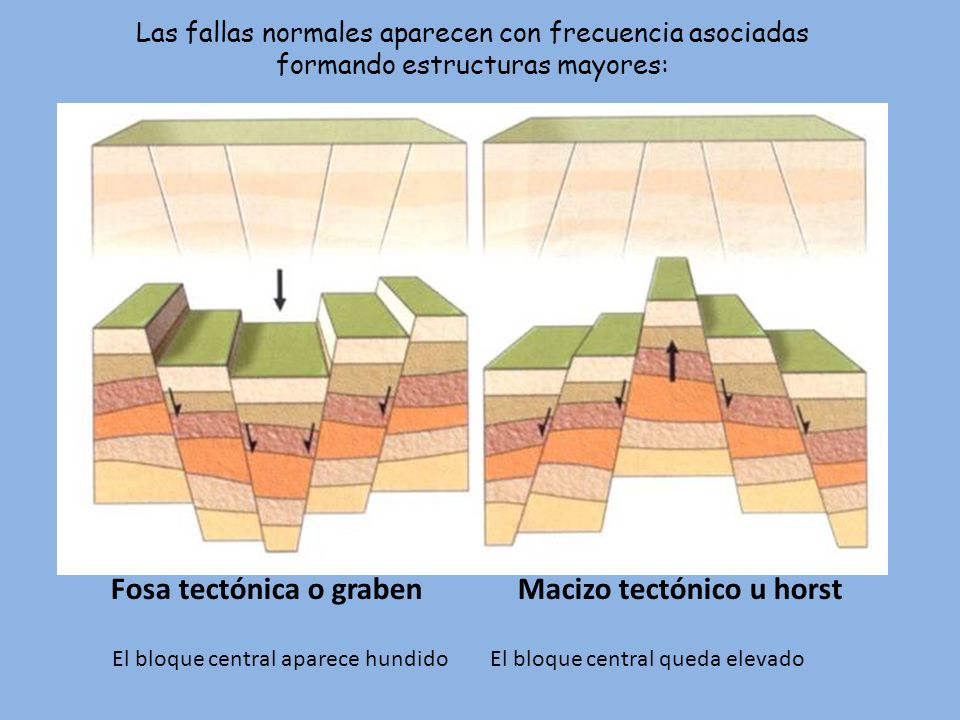

9 Fosa tectónica o graben Macizo tectónico u horst
Las fallas normales aparecen con frecuencia asociadas formando estructuras mayores: Fosa tectónica o graben Macizo tectónico u horst El bloque central aparece hundido El bloque central queda elevado

10 Serie alóctona Serie autóctona Las fallas inversas de bajo ángulo de buzamiento se conocen también como cabalgamientos, ya que unos materiales se montan encima de otros. Si el desplazamiento es de varios kilómetros, se habla de mantos de corrimiento. La erosión genera klippes (restos de la serie alóctona o cabalgante) y ventanas tectónicas (se ve la serie autóctona o cabalgada).

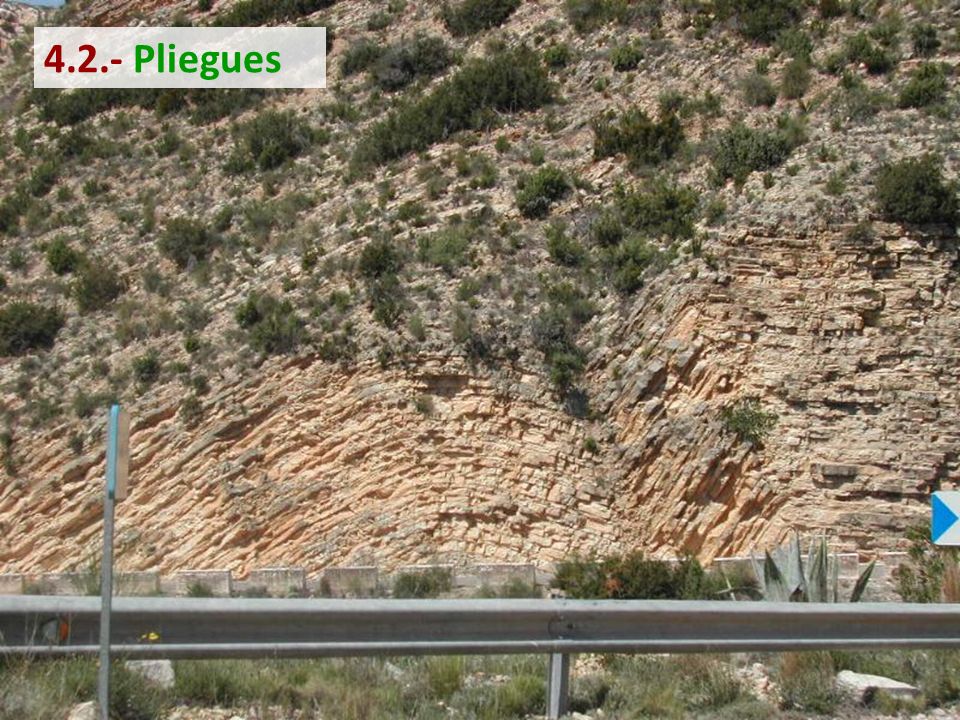

11 4.2.- Pliegues

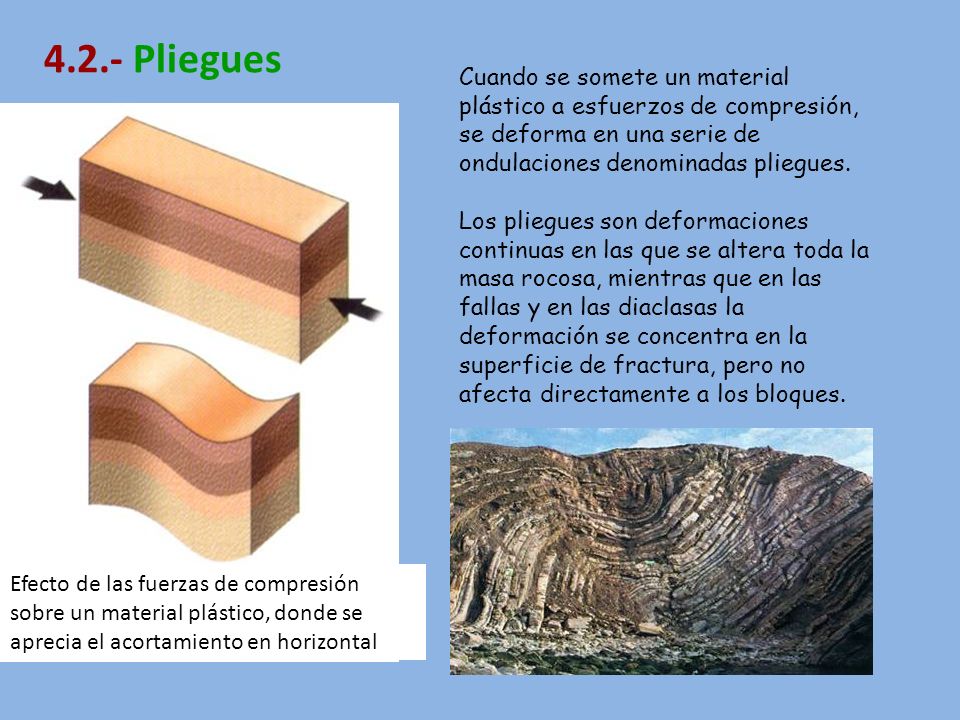

12 4.2.- Pliegues Cuando se somete un material plástico a esfuerzos de compresión, se deforma en una serie de ondulaciones denominadas pliegues. Los pliegues son deformaciones continuas en las que se altera toda la masa rocosa, mientras que en las fallas y en las diaclasas la deformación se concentra en la superficie de fractura, pero no afecta directamente a los bloques. Efecto de las fuerzas de compresión sobre un material plástico, donde se aprecia el acortamiento en horizontal

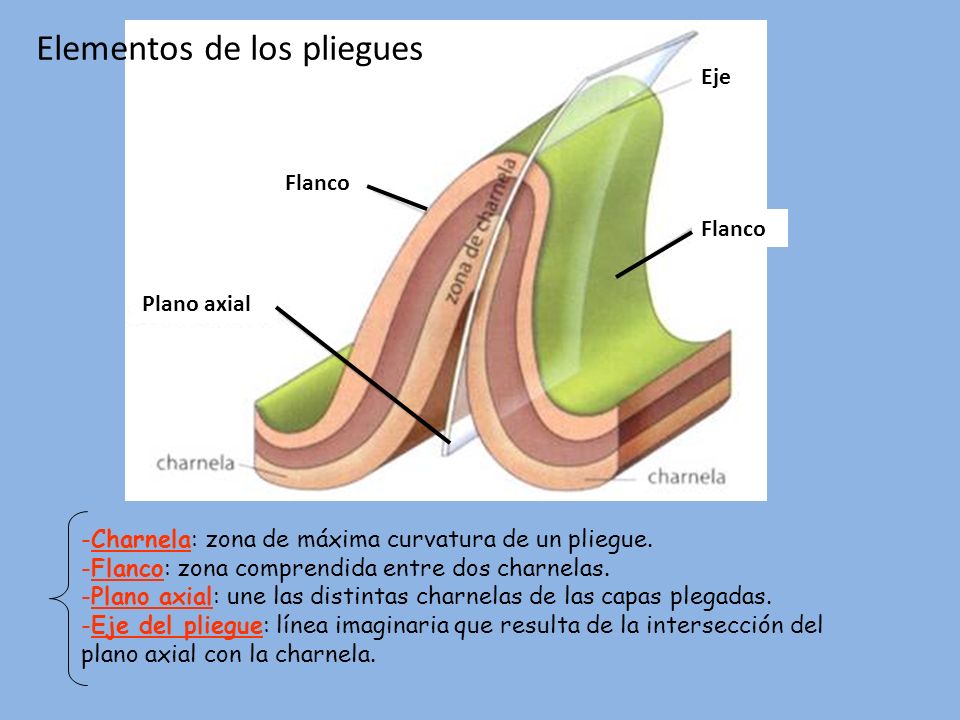

13 Elementos de los pliegues
Eje Flanco Flanco Plano axial Charnela: zona de máxima curvatura de un pliegue. Flanco: zona comprendida entre dos charnelas. Plano axial: une las distintas charnelas de las capas plegadas. Eje del pliegue: línea imaginaria que resulta de la intersección del plano axial con la charnela.

14 Pliegue apretado-cerrado
Tipos de pliegues Pliegue antiforme Pliegue sinforme Pliegue neutro Según el sentido de la curvatura Según la inclinación del plano axial Según la antigüedad de los materiales plegados Pliegue recto Pliegue tumbado Pliegue inclinado Pliegue anticlinal Pliegue sinclinal Otros tipos: Pliegue suave De charnela roma De charnela aguda Pliegue abierto Pliegues en cofre Pliegue isoclinal Pliegue monoclinal Pliegue apretado-cerrado

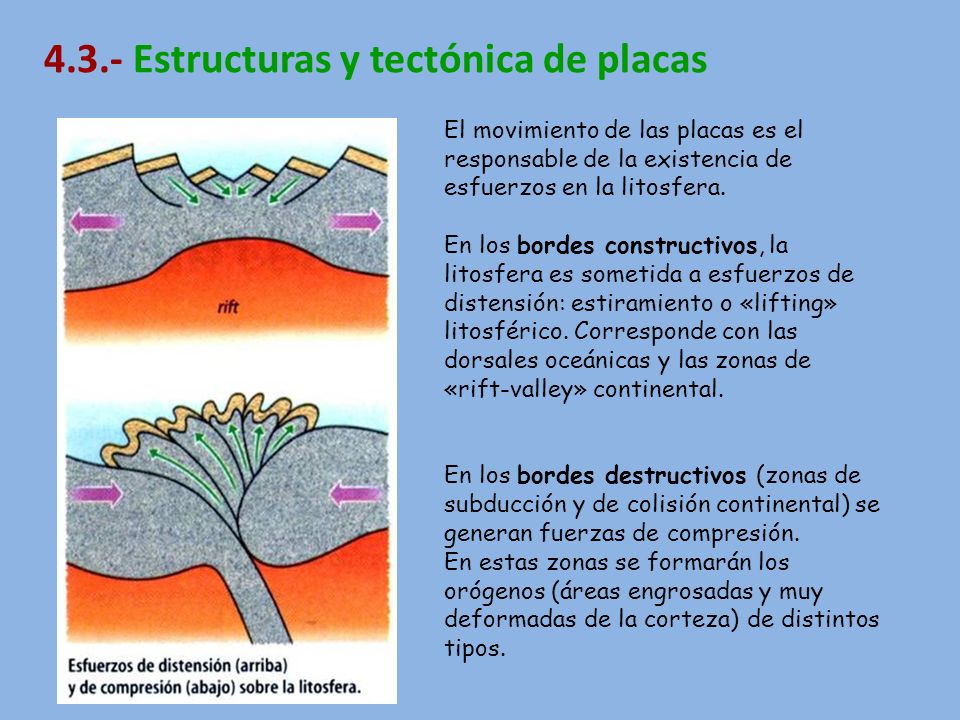

15 4.3.- Estructuras y tectónica de placas
El movimiento de las placas es el responsable de la existencia de esfuerzos en la litosfera. En los bordes constructivos, la litosfera es sometida a esfuerzos de distensión: estiramiento o «lifting» litosférico. Corresponde con las dorsales oceánicas y las zonas de «rift-valley» continental. En los bordes destructivos (zonas de subducción y de colisión continental) se generan fuerzas de compresión. En estas zonas se formarán los orógenos (áreas engrosadas y muy deformadas de la corteza) de distintos tipos.

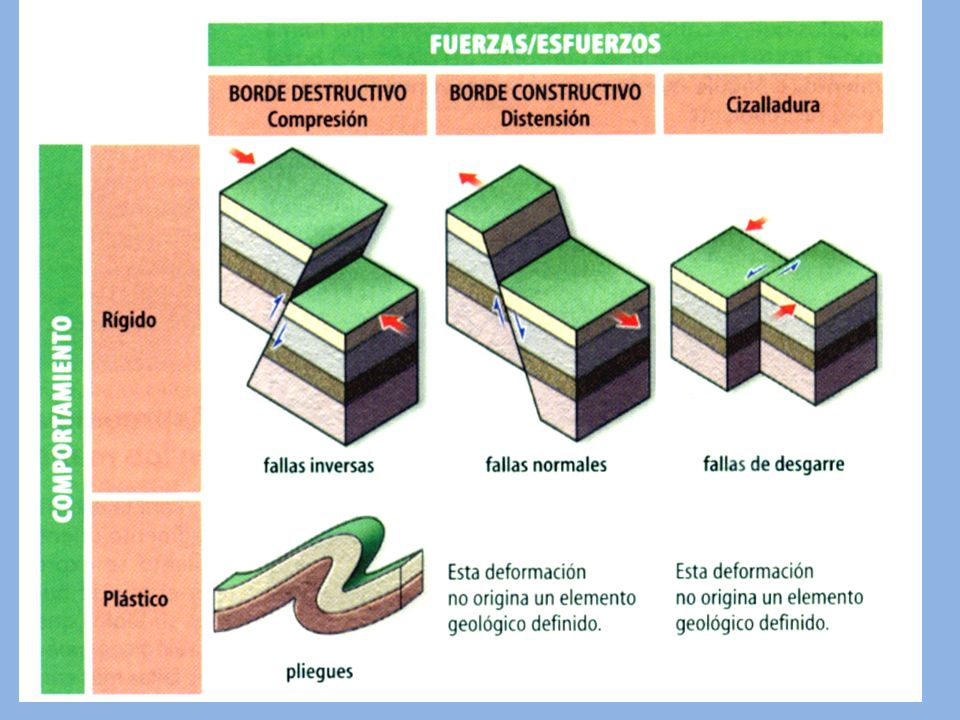

16

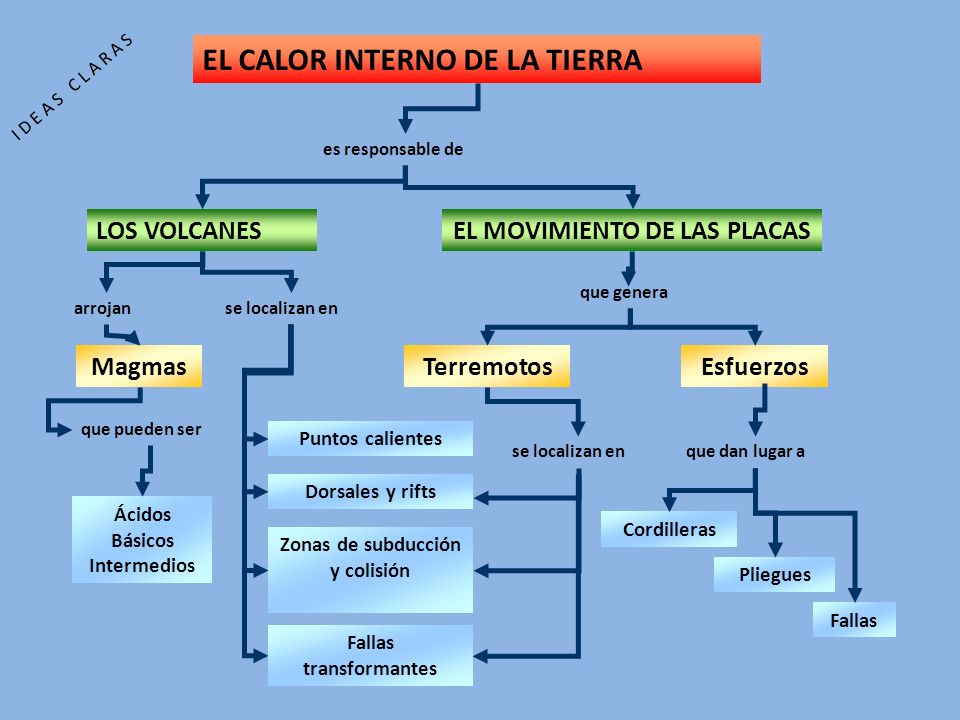

17 EL CALOR INTERNO DE LA TIERRA
I D E A S C L A R A S es responsable de LOS VOLCANES EL MOVIMIENTO DE LAS PLACAS que genera arrojan se localizan en Magmas Terremotos Esfuerzos que pueden ser Puntos calientes se localizan en que dan lugar a Dorsales y rifts Ácidos Básicos Intermedios Cordilleras Zonas de subducción y colisión Pliegues Fallas Fallas transformantes
