2 ELECTRONICA Lógica Secuencial

3

4 Introducción  A partir de este laboratorio queremos demostrar la importancia del la lógica secuencial a través de la aplicación del integrado 555 y Flip Flop – Tipo T  los diferentes tipos de laboratorios con el 555, el lector tendrá la oportunidad una vez más reflejado la aplicación de la lógica secuencial a través del FLIP FLOP -Tipo T que en ingles recibe el nombre de TOGGLE.

5 OBJETIVOS Generales Específicos  Diseñar e implementar el circuito 555, Flip Flop - Tipo T. para el conocimiento de todos sus principios como aplicación de la lógica secuencial.  Perpetrar un diseño lógico, de disposición y de cableado del circuito.  Realizar pruebas para verificar que el circuito funcione correctamente.  Plasmar un razonamiento del problema.  Aplicar herramientas de pruebas como lo son software de WinBreadboard y LiveWire.

6 Justificación  En nuestro entorno como profesionales encontraremos en nuestro diario vivir por lo menor aplicación real de la lógica secuencial, reflejada en los aportes que se pueden lograr por medio del Integrado 555, Flip Flop-Tipo T. por lo tanto es necesario para nuestra integridad cognitiva conocer el funcionamiento lógico de dicho componente.

7 lógica secuencial 555 FLIP FLOP –TIPO T

8 DIAGRAMA DE CIRCUITO 555

9 Diagrama de disposición En este esquema se muestra cada componente utilizado para el desarrollo e implementación de este circuito lógico.

10 Diagrama de cableado En este esquema seria una muestra de cómo seria implementarlo en plaqueta.

11 Diagrama de pruebas Circuito ya probado en el simulador y listo para ensamblar.

12 Foto del circuito

13 Flip Flop-Tipos T

14 Diagrama de circuito

15 Diagrama de disposición Si la entrada de T esta en cero la salida no cambia así existan pulsos de reloj, pero si la entrada T esta en uno, la salida alterna por cada pulso de reloj, alterna, es decir, si se encuentra en cero pasa a uno o viceversa

16 Foto del circuito Circuito realizado En Protoboar d con la ayuda de un secuenciador 555.

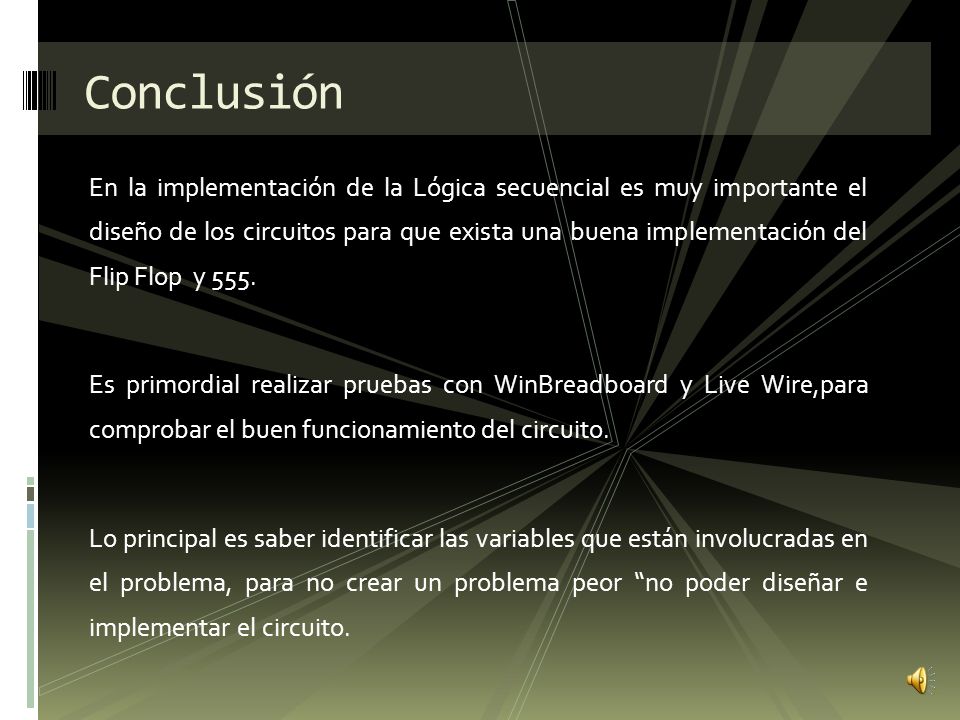

17 En la implementación de la Lógica secuencial es muy importante el diseño de los circuitos para que exista una buena implementación del Flip Flop y 555. Es primordial realizar pruebas con WinBreadboard y Live Wire,para comprobar el buen funcionamiento del circuito. Lo principal es saber identificar las variables que están involucradas en el problema, para no crear un problema peor “no poder diseñar e implementar el circuito. Conclusión
