Registros de Desplazamiento
Circuitos digitales empleados para el almacenamiento y la transferencia de datos de forma serial o paralela. Están formados por un conjunto de flip-flops, configurados de forma tal que los bits almacenados en ellos se desplazan con cada pulso de reloj.
2

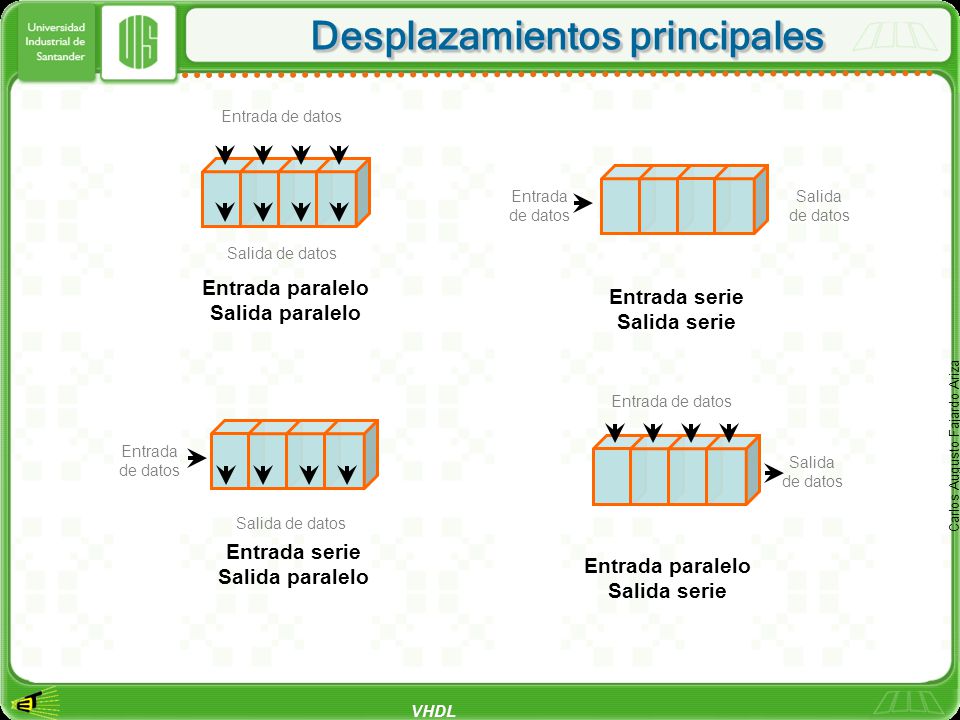

Desplazamientos principales
Entrada de datos Salida de datos Entrada paralelo Salida paralelo Entrada de datos Salida de datos Entrada serie Salida serie Entrada de datos Salida de datos Entrada paralelo Salida serie Entrada de datos Salida de datos Entrada serie Salida paralelo
3

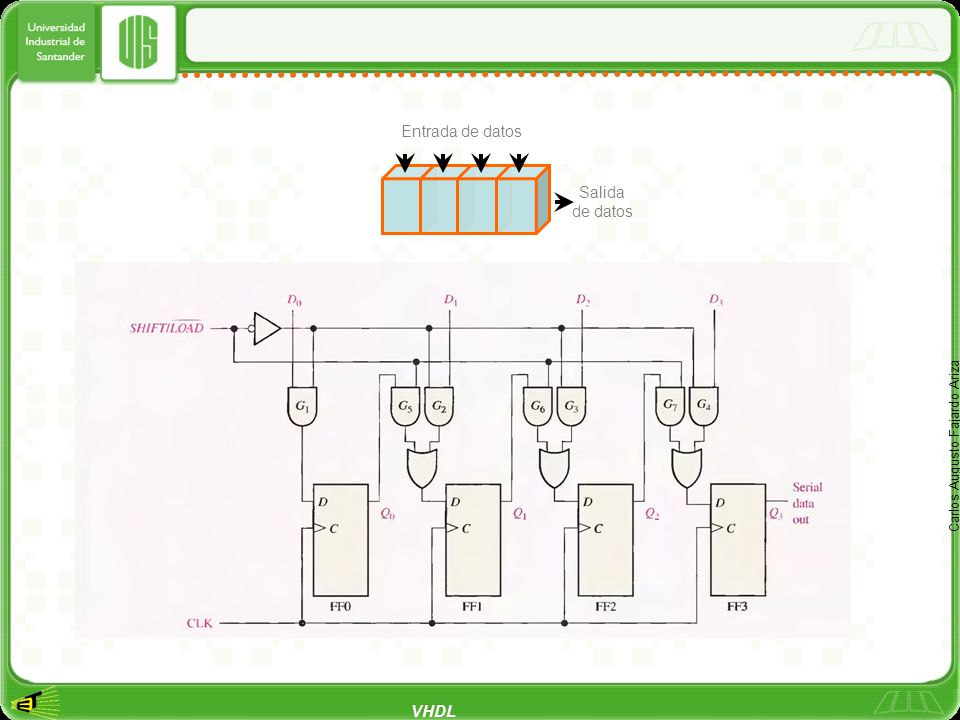

Entrada Paralelo – Salida paralelo
Entrada de datos Salida de datos
4
Entrada serie – salida serie
de datos Salida de datos
5

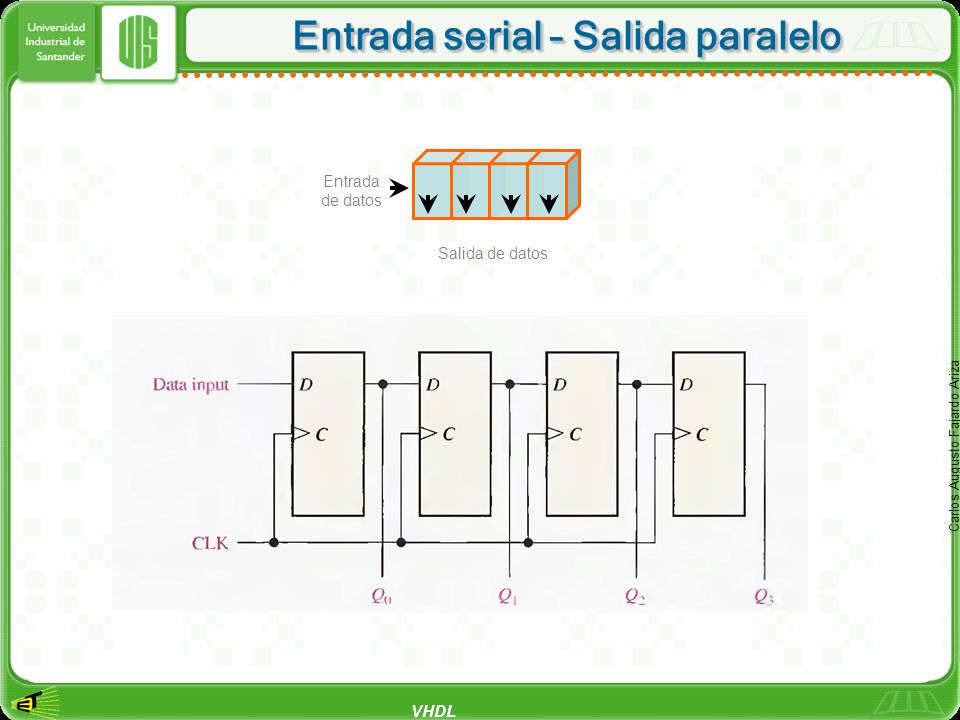

Entrada serial – Salida paralelo
de datos Salida de datos
6
Entrada de datos Salida de datos
7
Descripciones en VHDL
8

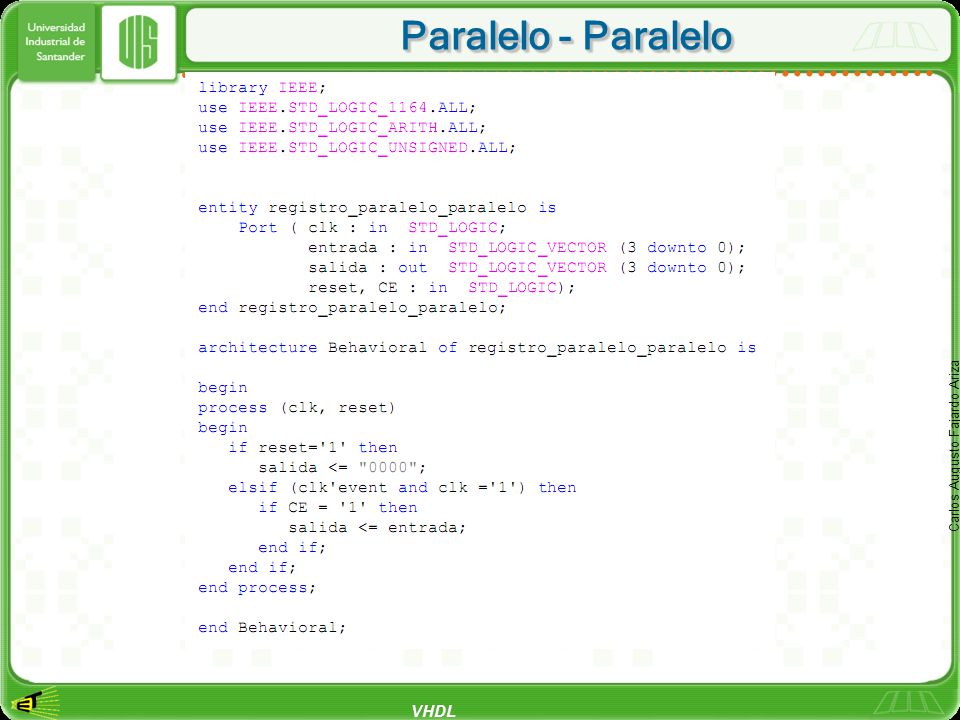

Paralelo - Paralelo
9

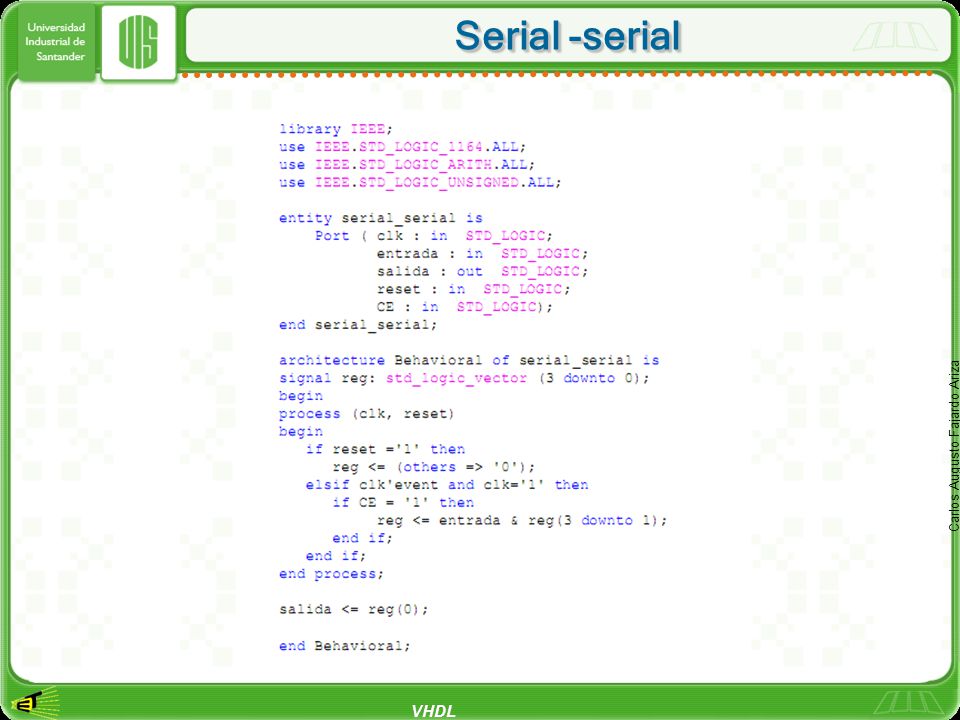

Serial -serial
10
Entrada serie – salida paralelo
11

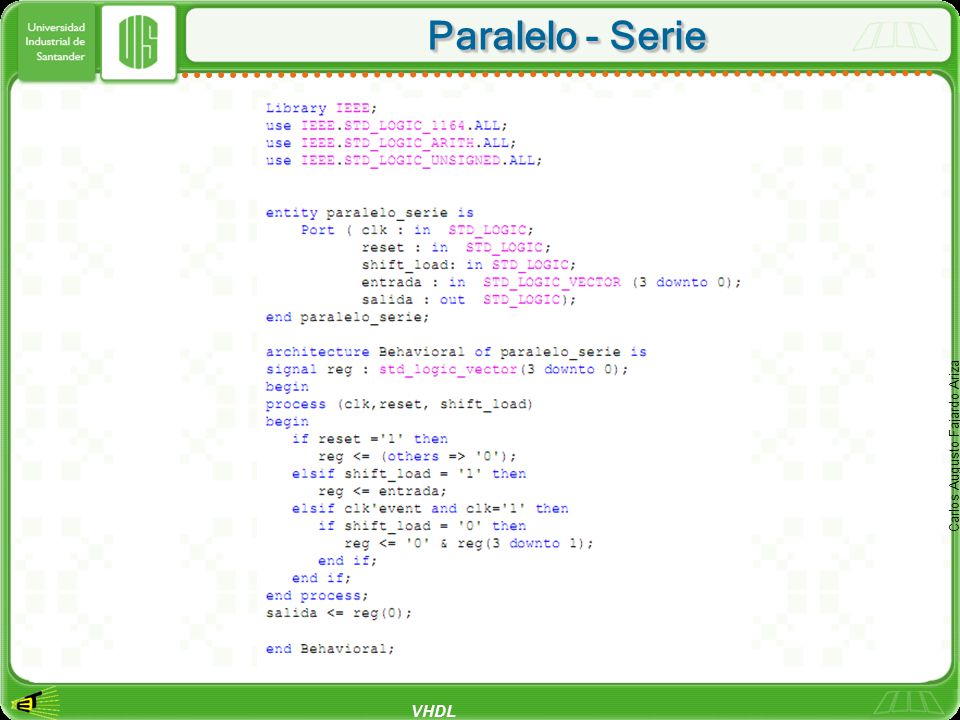

Paralelo - Serie
