1 Taller de Circuitos Digitales Control Digital de Nivel de un estanque Profesor : José Miguel Mercado Avilez

2 Presentación del problema Un estanque es alimentado por 2 bombas B1 y B2 que extraen agua desde un pozo, están son activas en 1. T1 y T2 son 2 sensores de temperatura asociados a cada una de las bombas y se activan a 1 cuando la bomba alcanza la temperatura máxima de operación. N1 y N2 son 2 sensores de nivel que se activan a 1 cuando el líquido alcanza su posición

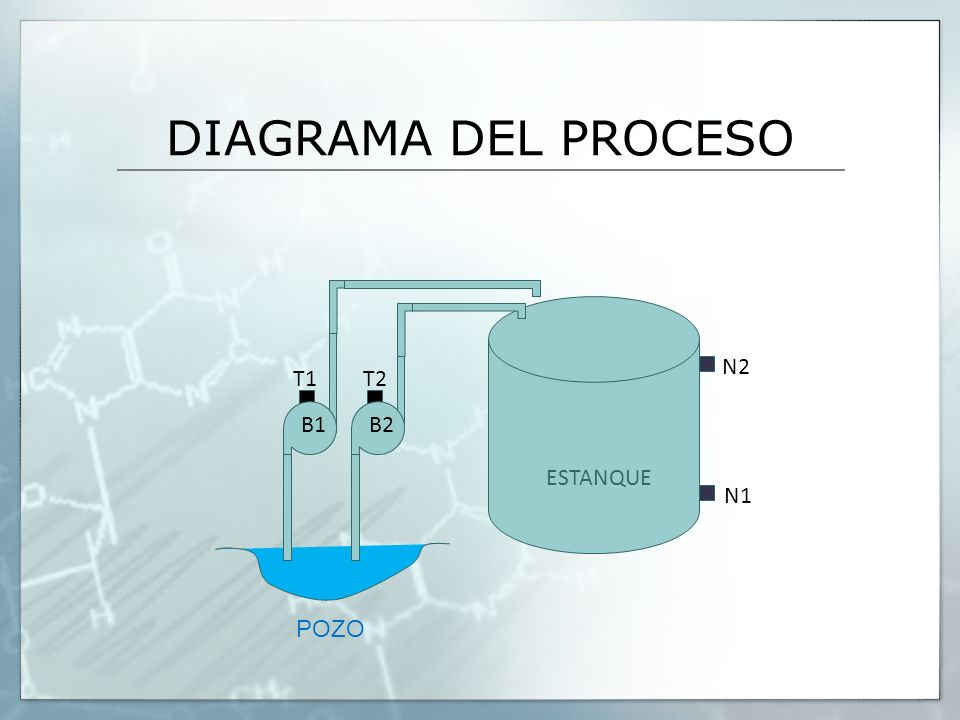

3 DIAGRAMA DEL PROCESO N1 N2 T1T2 B1B2 ESTANQUE POZO

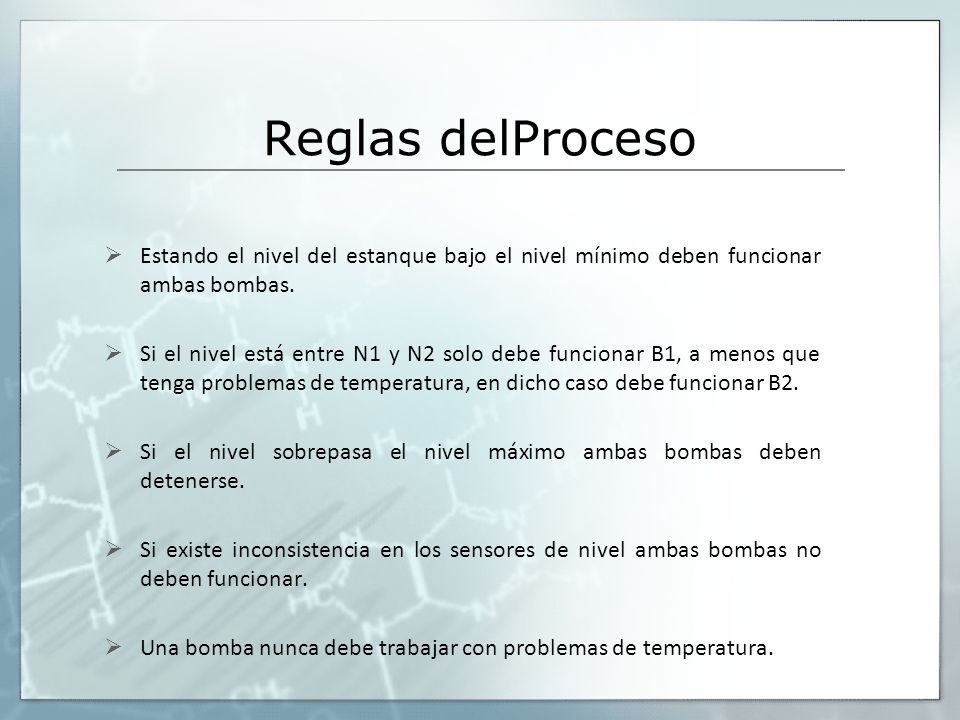

4 Reglas delProceso Estando el nivel del estanque bajo el nivel mínimo deben funcionar ambas bombas. Si el nivel está entre N1 y N2 solo debe funcionar B1, a menos que tenga problemas de temperatura, en dicho caso debe funcionar B2. Si el nivel sobrepasa el nivel máximo ambas bombas deben detenerse. Si existe inconsistencia en los sensores de nivel ambas bombas no deben funcionar. Una bomba nunca debe trabajar con problemas de temperatura.

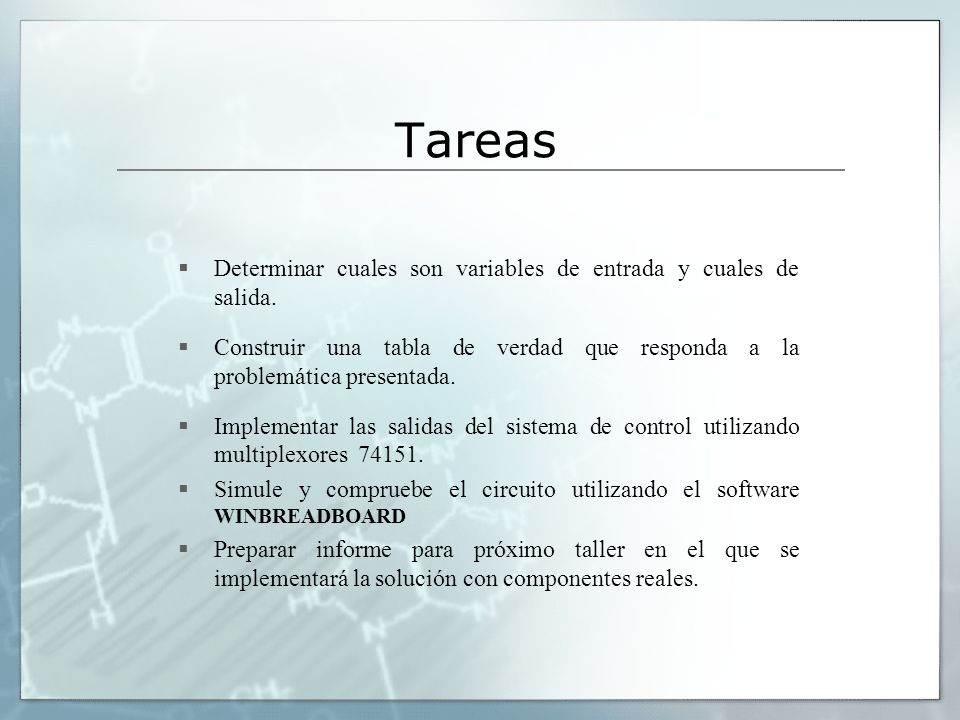

5 Tareas Determinar cuales son variables de entrada y cuales de salida. Construir una tabla de verdad que responda a la problemática presentada. Implementar las salidas del sistema de control utilizando multiplexores Simule y compruebe el circuito utilizando el software WINBREADBOARD Preparar informe para próximo taller en el que se implementará la solución con componentes reales.
