1 Introducción a las Telecomunicaciones
Multiplexado Introducción a las Telecomunicaciones

2 Multiplexación El multiplexado es la transmisión de información (en cualquier forma) de más de una fuente a más de un destino a través del mismo medio de transmisión

3 Métodos de multiplexación
Los tres métodos más predominantes para multiplexar señales son: Multiplexado por división de tiempo (TDM) Multiplexado por división de frecuencia (FDM) Multiplexado por división de longitud de onda (WDM)

4 Multiplexado por división de tiempo
En el TDM, las transmisiones de varias fuentes se hacen por el mismo medio, pero no al mismo tiempo. Las transmisiones procedentes de distintas fuentes se intercalan en el dominio del tiempo

5 Multiplexado por división de tiempo
Las técnicas TDM empezaron a utilizarse en la red telefónica a principios de los años 60 Una línea de transmisión puede enviar una unidad de información cada T segundos La clase de modulación que se usa en TDM es la PCM o modulación por código de pulso. Un sistema PCM-TDM, se muestrean dos o más canales de banda de voz, se convierten a códigos PCM y a continuación se multiplexan por división de tiempo, a través de un solo par en cable metálico o una fibra óptica

6 Multiplexado por división de tiempo
Sistema PCM-TDM de dos canales Trama TDM

7 Sistema portadora digital T1
El sistema T1 de BELL es el sistema telefónico para Norteamérica y es reconocido por la recomendación G733 del CCITT. Una portadoraT1 multiplexa por división de tiempo muestras codificadas PCM de 24 canales de banda de voz, para transmitirlas por un solo conductor Cada canal de voz tiene un ancho aproximado de 300Hz a 3000Hz

8 Sistema portadora digital T1

9 Sistema portadora digital T1
Cada canal tiene un código PCM de 8 bits y se muestrea a 8000 veces por segundo Una trama para 24 canales tiene 192 bits. Como se transmiten 8000 tramas por segundo, la velocidad de la línea de transmisión es de 1536 Mbps. Después se agrega un bit adicional (bit de trama), por lo que la velocidad de trama es de 1544Mbps

10 Jerarquía digital Estadounidense

11 Multiplexado por división de frecuencia (FDM)
En FDM se convierte cada fuente de varias que originalmente ocupaban es mismo espectro de frecuencias, a una banda distinta de frecuencias y se transmite en forma simultánea por un solo medio de transmisión Se pueden transmitir muchos canales de banda relativamente angosta por un solo sistema de transmisión en banda ancha. La información que entra a un sistema FDM es analógica y permanece analógica durante su transmisión. Un ejemplo de FDM es la banda comercial de AM

12 Multiplexado por división de frecuencias FDM
Cada canal tiene una señal de información con un ancho de banda de 0 a 5kHz, y produce una señal de doble banda lateral de 10 kHz

13 Jerarquía FDM de AT&T La red de comunicaciones de AT&T de Estados Unidos se subdivide en dos grupos: Corta distancia y larga distancia. El canal de mensaje es la piedra constructiva de la jerarquía FDM

14 Jerarquía FDM AT&T

15 Jerarquía FDM de AT&T Formación de un grupo y espectro de salida

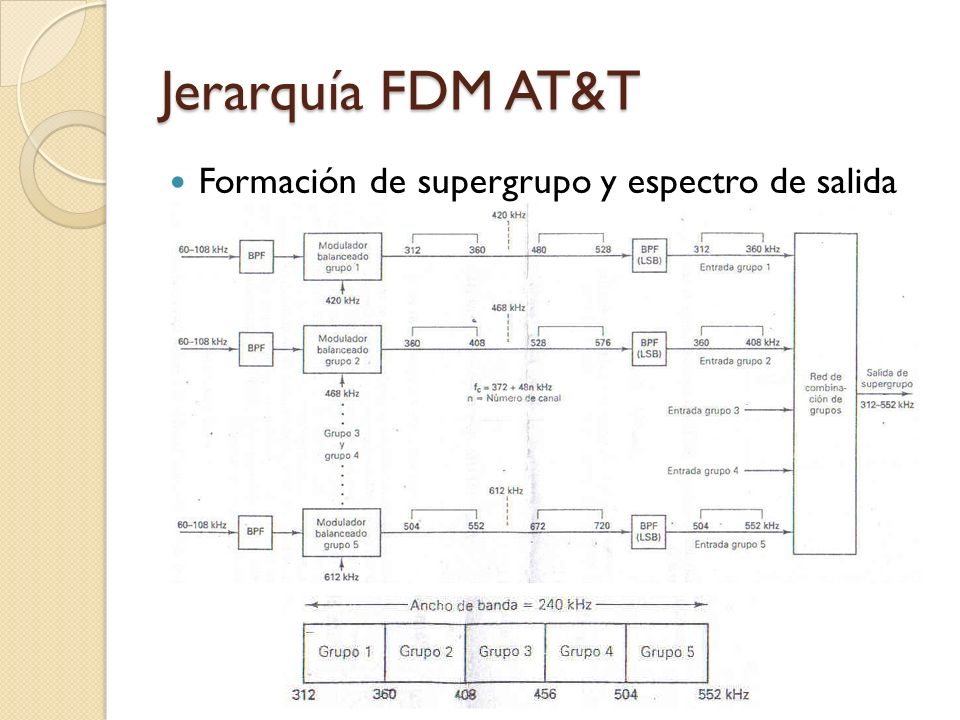

16 Jerarquía FDM AT&T Formación de supergrupo y espectro de salida

17 Jerarquía FDM AT&T Formación de un grupo maestro U600 y espectro de salida

18 Multiplexado por división de longitud de onda WDM
Se parece al multiplexado por división de frecuencias FDM Se trata de enviar señales de información que ocupen la misma banda de frecuencias, a través de la misma fibra óptica Esto se logra modulando diodos laser que transmiten ondas luminosas muy concentradas a diferentes longitudes de onda. Cada longitud de onda es capaz de llevar grandes cantidades de información, sea analógica o digital y la información ya puede estar multiplexada por división de tiempo o división de frecuencia.

19 Multiplexado por división de longitud de onda WDM

20 Multiplexado por división de longitud de onda WDM
Las ondas luminosas tienen diferentes frecuencias y cada frecuencia corresponde a un color diferente. Se han desarrollado transmisores y receptores, para fibras ópticas que solo transmiten y reciben un color específico
