SISTEMAS DE TRANSMISIÓN

Presentación del tema: "SISTEMAS DE TRANSMISIÓN"— Transcripción de la presentación:

1 SISTEMAS DE TRANSMISIÓN

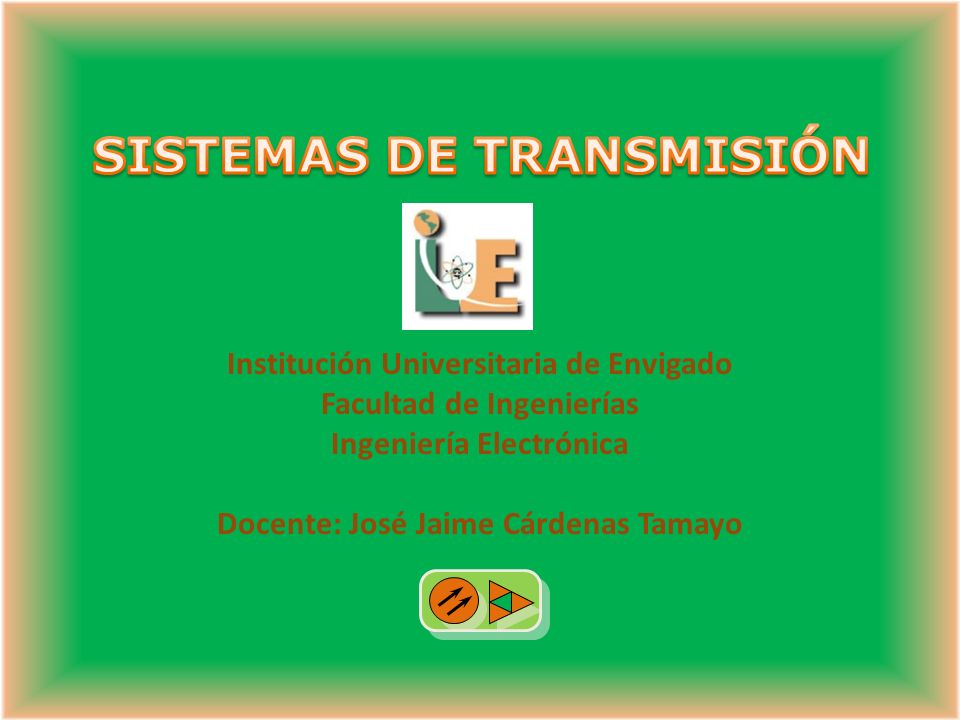

Institución Universitaria de Envigado Facultad de Ingenierías Ingeniería Electrónica Docente: José Jaime Cárdenas Tamayo

2 Encuentro 14vo día CABLEADO ESTRUCTURADO + Introducción + Antecedentes
+ Definición + Subsistemas básicos + Características + Marco de referencia + Criterios generales + Viabilidad + Beneficios

3 Introducción Hasta mediados de los años 90´s se había venido realizando la planeación de cableado para servicios de comunicaciones en forma aislada, instalándose separadamente los cables para servicio telefónico o de voz, el servicio de redes de computadoras, el servicio de música ambiental, el servicio de intercomunicación y otros servicios.

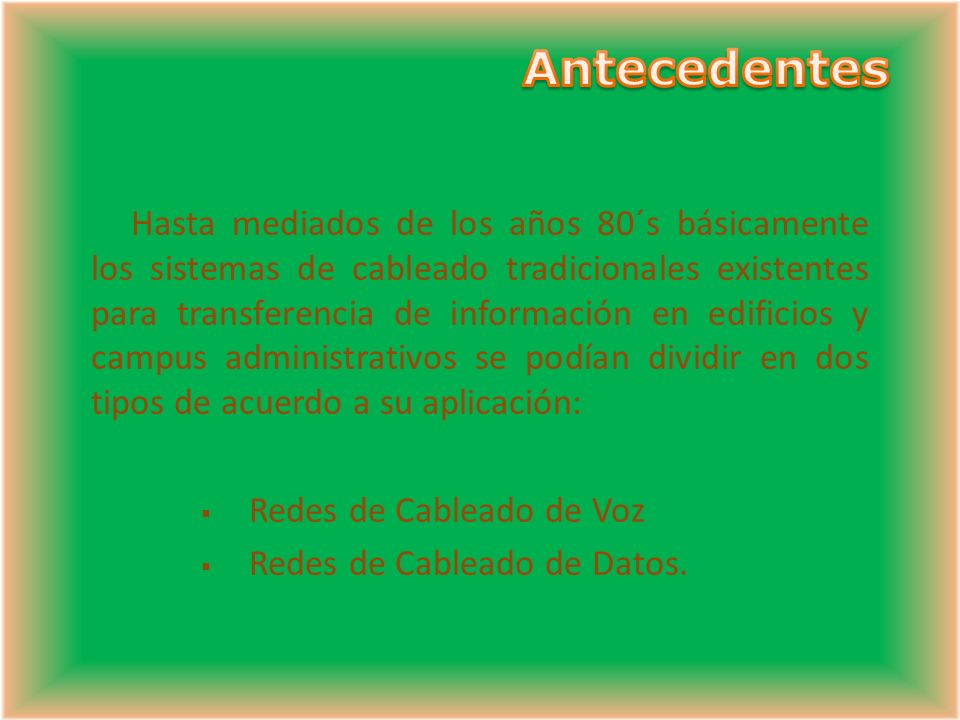

4 Antecedentes Hasta mediados de los años 80´s básicamente los sistemas de cableado tradicionales existentes para transferencia de información en edificios y campus administrativos se podían dividir en dos tipos de acuerdo a su aplicación: Redes de Cableado de Voz Redes de Cableado de Datos.

5 Sistemas de Cableado Tradicionales

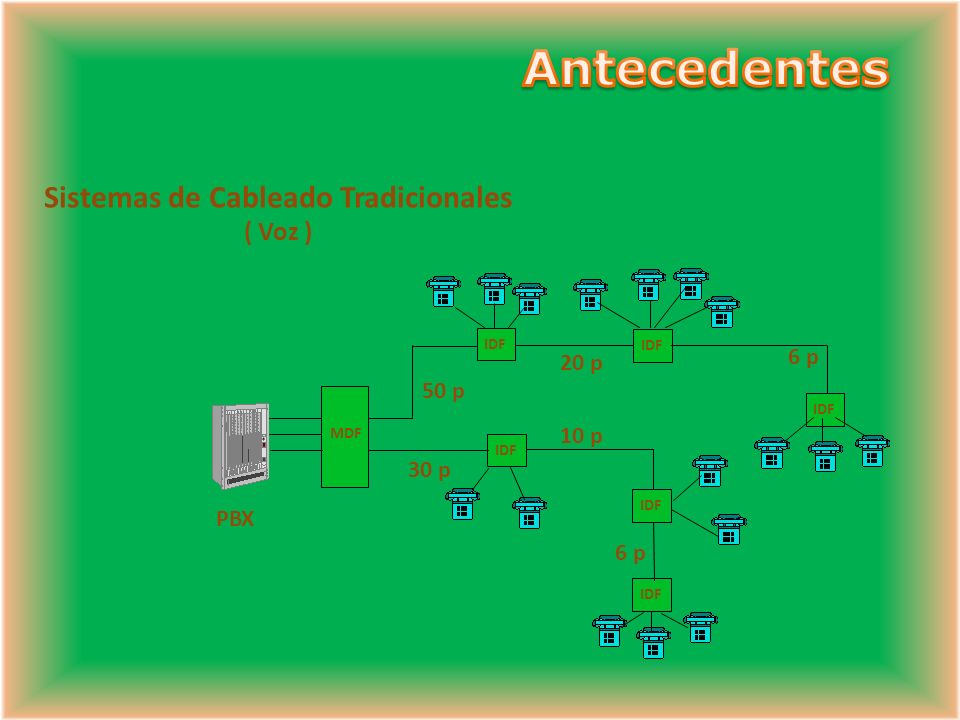

Antecedentes Sistemas de Cableado Tradicionales ( Voz ) MDF IDF 30 p 50 p 20 p 10 p 6 p PBX Un PBX o PABX (siglas en inglés de Private Branch Exchange y Private Automatic Branch Exchange para PABX) cuya traducción al español sería Central secundaria privada automática, es cualquier central telefónica conectada directamente a la red pública de teléfono por medio de líneas troncales para gestionar, además de las llamadas internas, las entrantes y/o salientes con autonomía sobre cualquier otra central telefónica. Este dispositivo generalmente pertenece a la empresa que lo tiene instalado y no a la compañía telefónica, de aquí el adjetivo privado a su denominación. Un PBX se refiere al dispositivo que actúa como una ramificación de la red primaria pública de teléfono, por lo que los usuarios no se comunican al exterior mediante líneas telefónicas convencionales, sino que al estar el PBX directamente conectado a la RTC (red telefónica pública), será esta misma la que enrute la llamada hasta su destino final mediante enlaces unificados de transporte de voz llamados líneas troncales. En otras palabras, los usuarios de una PBX no tienen asociada ninguna central de teléfono pública, ya que es el mismo PBX que actúa como tal, análogo a una central pública que da cobertura a todo un sector mientras que un PBX lo ofrece a las instalaciones de una compañía generalmente. Erróneamente se le llama PBX a cualquier central telefónica aunque no gestione las llamadas externas, bastando solo con que conmute líneas exteriores pertenecientes a otra central que sí estaría conectada a la RTC. Estas serían centrales híbridas: gestionan llamadas y enlazan líneas internas —o extensiones— pero al momento de comunicarse a un destino exterior, tan solo interconectaría el terminal con una línea convencional de la compañía de teléfono, mientras que un PBX se encargaría de procesar directamente el número marcado hacia el procesador central de la ciudad. En la foto del Museo de Telecomunicaciones de Madrid aparecen maniquís representando operadoras que antiguamente eran necesarias para el funcionamiento de PBX manuales. El uso de un PBX evita conectar todos los teléfonos de una oficina de manera separada a la red de telefonía local pública (RTC), evitando a su vez que se tenga que tener una línea propia con salidas de llamadas y cargos mensuales hacia la central telefónica que regresan nuevamente para establecer comunicación interna. En oficinas pequeñas se utilizan los teléfonos con líneas directas a la central pública, o con una centralita híbrida; los costes de instalación de los equipos PBX serían muy altos y las funciones de ésta no serían aprovechadas del todo, por ejemplo, no habría necesidad de realizar llamadas internas en caso de ser muy pequeña físicamente. Un PBX, al igual que una central híbrida, puede automatizar los procesos de tráfico de llamadas de una oficina gracias a sus múltiples funciones, eliminando en algunos casos la necesidad de que la recepcionista o secretaria atienda la totalidad de las llamadas entrantes, utilizando contestadoras automáticas que interactúan con el llamante mediante el teclado del teléfono. En todo caso, hace más rápida la comunicación con el destinatario final. Un PBX requiere poco mantenimiento y tiene un promedio de años de vida útil, para el cual se habría vuelto obsoleto, defectuoso, o simplemente la capacidad no daría abasto para el crecimiento de la compañía. Este último problema se ha solucionado con la capacidad de expansión que tienen los PBX; es decir, se colocarían, en ranuras destinadas para ello, tarjetas de expansión que contienen puertos con conectores telefónicos para aumentar el número de líneas troncales conectadas al PBX y/o más extensiones internas. PBX común. Funciones: Un PBX mantiene tres funciones esenciales: Establecer llamadas entre dos o más usuarios (llamadas internas o externas). Mantener la comunicación durante el tiempo que lo requiera el usuario. Proveer información para contabilidad y/o facturación de llamadas. Además existen los denominados servicios adicionales, la mayoría de ellos atribuibles también a cualquier central telefónica moderna: Marcado Automático Contestador automático Distribuidor automático de tráfico de llamadas Servicio de directorio automatizado (usuarios pueden ser ruteados a la extensión deseada tecleando o diciendo verbalmente las iniciales o el nombre del empleado) Cuentas con códigos para registrar llamadas Desvío de llamadas (al estar ocupado, no contesta, o incondicional) Contestar llamadas de otra extensión timbrando Transferencia de llamadas Llamada en espera Aviso mediante timbre cuando una línea externa/extensión está libre. Conferencia entre 3 o más usuarios. Mensaje de Bienvenida Marcación Abreviada (Speed Dialing) Marcado de una extensión desde el exterior del sistema No-Molestar (DND) Sígame (programar desvío de llamadas desde cierta extensión desde una distinta) Música en espera Servicio o modo nocturno/hora de almuerzo Contestador automático de buzón de voz Anuncio por altavoces

6 Sistemas de Cableado Tradicionales
Antecedentes Sistemas de Cableado Tradicionales ( Datos ) Terminador Pc Servidor Impresora Nodo C a b l e C o a x i a l

7 Evolución de los Sistemas de Cableado

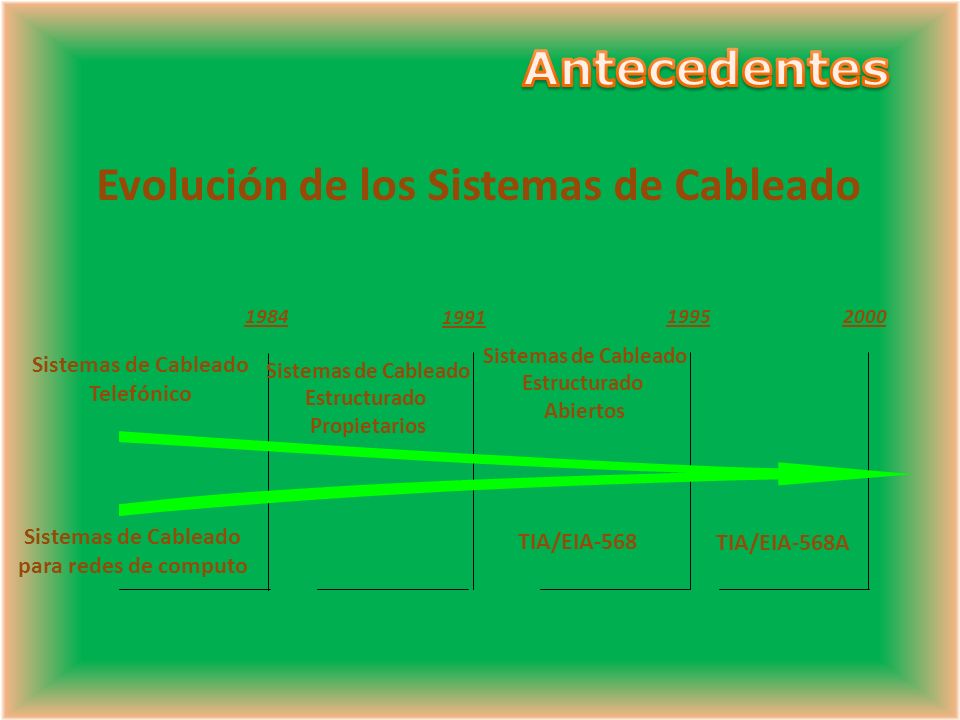

Antecedentes Evolución de los Sistemas de Cableado Sistemas de Cableado Telefónico para redes de computo Estructurado Propietarios Abiertos TIA/EIA-568 TIA/EIA-568A 1991 1984 1995 2000

8 ¿Porque conectar equipos en redes?
Porque existe necesidad de compartir información entre los P.C. Para compartir software (bases de datos, archivos, programas) Para mejorar los flujos de comunicación (correo electrónico) Para aumentar la velocidad de transmisión de los datos Para compartir equipos (Hardware) reduciendo inversiones: Sistemas de almacenamiento (P. Ej.:Lector de CD-ROM) Impresora (Departamental en vez de individual) Modem Plotter

9 Conceptos • Recinto de Cableado: Punto central para la unión del cableado y el equipamiento utilizados para conectar dispositivos dentro de una Red. El recinto de cableado es una sala en la que se ubican generalmente: – Patch Panels (Paneles de Parcheo) – Switches – Routers • MDF: Instalación Principal de Distribución: – Sólo hay una en una instalación, es el lugar donde convergen todas las IDF. • IDF: Instalación Intermedia de Distribución – Instalación que puede realizarse por ejemplo por piso en la cual están centralizados los equipos cercanos y que depende de una MDF. Un PBX o PABX (siglas en inglés de Private Branch Exchange y Private Automatic Branch Exchange para PABX) cuya traducción al español sería Central secundaria privada automática, es cualquier central telefónica conectada directamente a la red pública de teléfono por medio de líneas troncales para gestionar, además de las llamadas internas, las entrantes y/o salientes con autonomía sobre cualquier otra central telefónica. Este dispositivo generalmente pertenece a la empresa que lo tiene instalado y no a la compañía telefónica, de aquí el adjetivo privado a su denominación. Un PBX se refiere al dispositivo que actúa como una ramificación de la red primaria pública de teléfono, por lo que los usuarios no se comunican al exterior mediante líneas telefónicas convencionales, sino que al estar el PBX directamente conectado a la RTC (red telefónica pública), será esta misma la que enrute la llamada hasta su destino final mediante enlaces unificados de transporte de voz llamados líneas troncales. En otras palabras, los usuarios de una PBX no tienen asociada ninguna central de teléfono pública, ya que es el mismo PBX que actúa como tal, análogo a una central pública que da cobertura a todo un sector mientras que un PBX lo ofrece a las instalaciones de una compañía generalmente. Erróneamente se le llama PBX a cualquier central telefónica aunque no gestione las llamadas externas, bastando solo con que conmute líneas exteriores pertenecientes a otra central que sí estaría conectada a la RTC. Estas serían centrales híbridas: gestionan llamadas y enlazan líneas internas —o extensiones— pero al momento de comunicarse a un destino exterior, tan solo interconectaría el terminal con una línea convencional de la compañía de teléfono, mientras que un PBX se encargaría de procesar directamente el número marcado hacia el procesador central de la ciudad. En la foto del Museo de Telecomunicaciones de Madrid aparecen maniquís representando operadoras que antiguamente eran necesarias para el funcionamiento de PBX manuales. El uso de un PBX evita conectar todos los teléfonos de una oficina de manera separada a la red de telefonía local pública (RTC), evitando a su vez que se tenga que tener una línea propia con salidas de llamadas y cargos mensuales hacia la central telefónica que regresan nuevamente para establecer comunicación interna. En oficinas pequeñas se utilizan los teléfonos con líneas directas a la central pública, o con una centralita híbrida; los costes de instalación de los equipos PBX serían muy altos y las funciones de ésta no serían aprovechadas del todo, por ejemplo, no habría necesidad de realizar llamadas internas en caso de ser muy pequeña físicamente. Un PBX, al igual que una central híbrida, puede automatizar los procesos de tráfico de llamadas de una oficina gracias a sus múltiples funciones, eliminando en algunos casos la necesidad de que la recepcionista o secretaria atienda la totalidad de las llamadas entrantes, utilizando contestadoras automáticas que interactúan con el llamante mediante el teclado del teléfono. En todo caso, hace más rápida la comunicación con el destinatario final. Un PBX requiere poco mantenimiento y tiene un promedio de años de vida útil, para el cual se habría vuelto obsoleto, defectuoso, o simplemente la capacidad no daría abasto para el crecimiento de la compañía. Este último problema se ha solucionado con la capacidad de expansión que tienen los PBX; es decir, se colocarían, en ranuras destinadas para ello, tarjetas de expansión que contienen puertos con conectores telefónicos para aumentar el número de líneas troncales conectadas al PBX y/o más extensiones internas. PBX común. Funciones: Un PBX mantiene tres funciones esenciales: Establecer llamadas entre dos o más usuarios (llamadas internas o externas). Mantener la comunicación durante el tiempo que lo requiera el usuario. Proveer información para contabilidad y/o facturación de llamadas. Además existen los denominados servicios adicionales, la mayoría de ellos atribuibles también a cualquier central telefónica moderna: Marcado Automático Contestador automático Distribuidor automático de tráfico de llamadas Servicio de directorio automatizado (usuarios pueden ser ruteados a la extensión deseada tecleando o diciendo verbalmente las iniciales o el nombre del empleado) Cuentas con códigos para registrar llamadas Desvío de llamadas (al estar ocupado, no contesta, o incondicional) Contestar llamadas de otra extensión timbrando Transferencia de llamadas Llamada en espera Aviso mediante timbre cuando una línea externa/extensión está libre. Conferencia entre 3 o más usuarios. Mensaje de Bienvenida Marcación Abreviada (Speed Dialing) Marcado de una extensión desde el exterior del sistema No-Molestar (DND) Sígame (programar desvío de llamadas desde cierta extensión desde una distinta) Música en espera Servicio o modo nocturno/hora de almuerzo Contestador automático de buzón de voz Anuncio por altavoces

10 Estructuras de red de área local

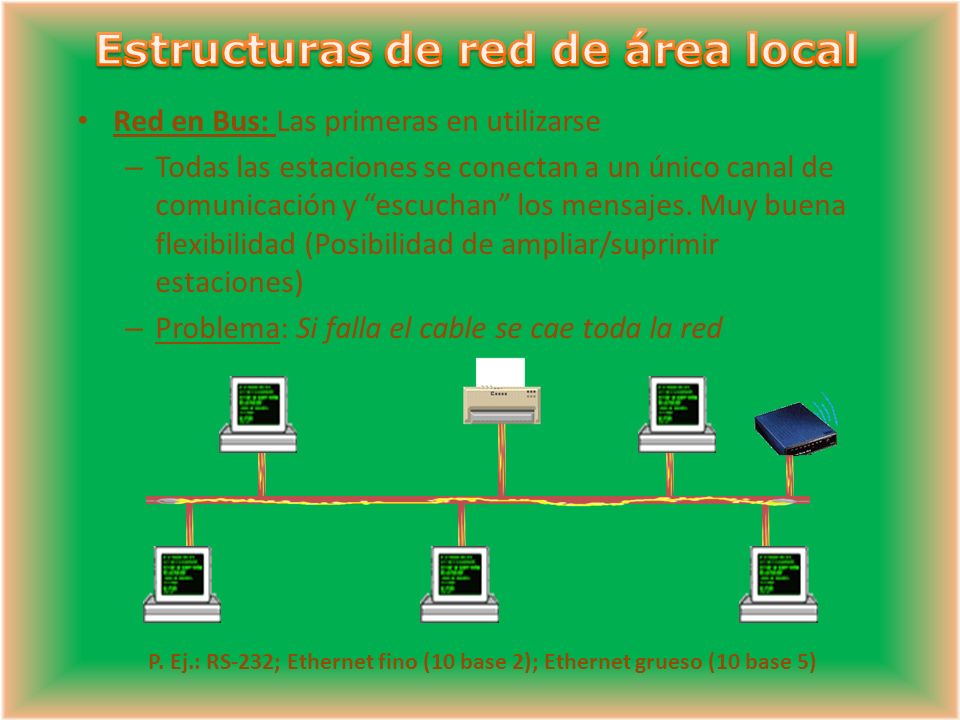

Red en Bus: Las primeras en utilizarse Todas las estaciones se conectan a un único canal de comunicación y “escuchan” los mensajes. Muy buena flexibilidad (Posibilidad de ampliar/suprimir estaciones) Problema: Si falla el cable se cae toda la red              P. Ej.: RS-232; Ethernet fino (10 base 2); Ethernet grueso (10 base 5)

11 Estructuras de red de área local

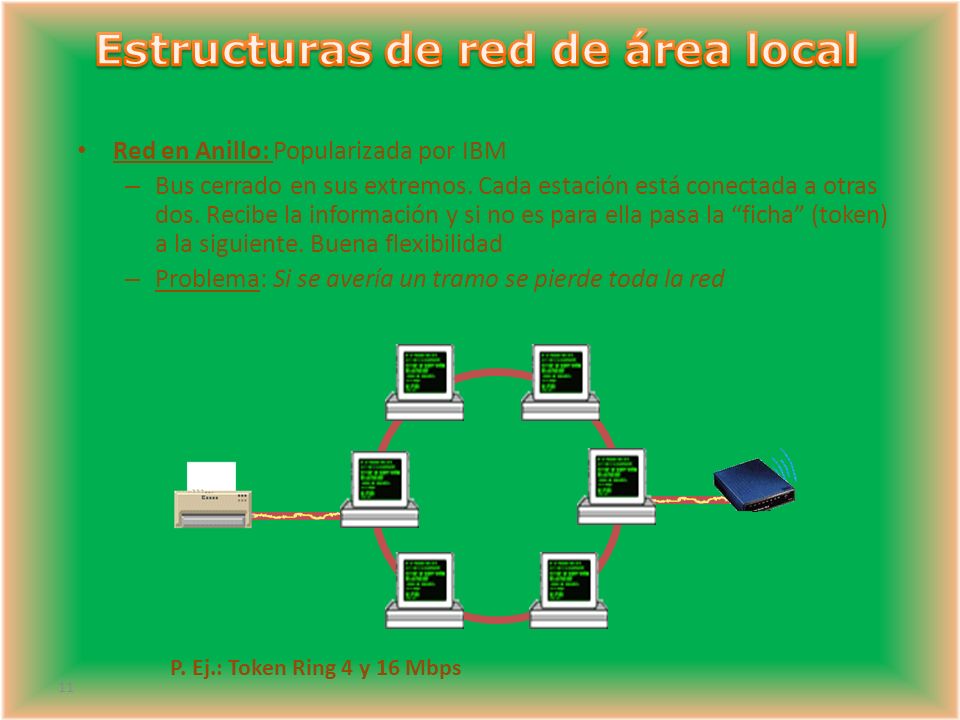

Red en Anillo: Popularizada por IBM Bus cerrado en sus extremos. Cada estación está conectada a otras dos. Recibe la información y si no es para ella pasa la “ficha” (token) a la siguiente. Buena flexibilidad Problema: Si se avería un tramo se pierde toda la red         P. Ej.: Token Ring 4 y 16 Mbps

12 Estructuras de red de área local

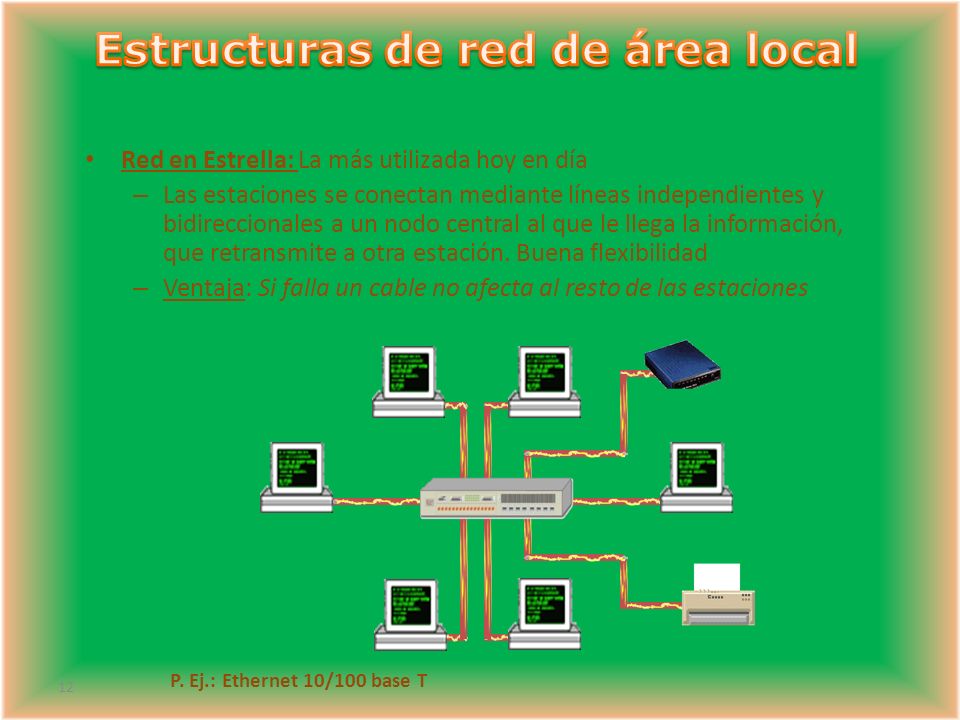

Red en Estrella: La más utilizada hoy en día Las estaciones se conectan mediante líneas independientes y bidireccionales a un nodo central al que le llega la información, que retransmite a otra estación. Buena flexibilidad Ventaja: Si falla un cable no afecta al resto de las estaciones    P. Ej.: Ethernet 10/100 base T

13 Definición Instalación que ofrece un sistema global para transferencia de voz, datos, imágenes, video y otros servicios tanto actuales como futuros y que esta diseñado con arquitectura integral, abierta, con posibilidades de crecimiento y soporte de nuevas tecnologías.

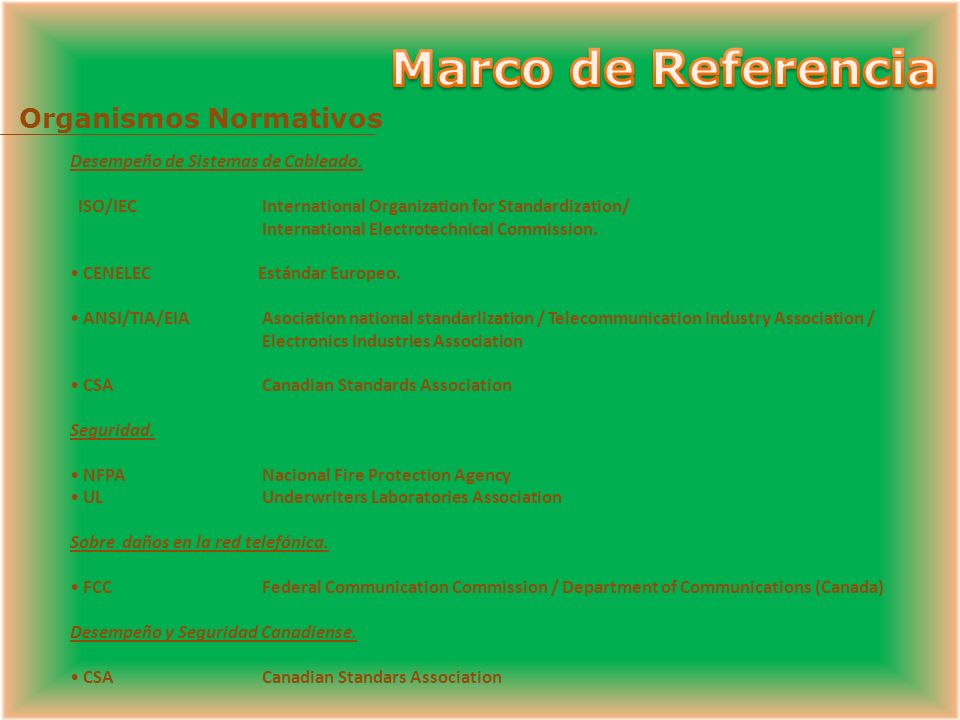

14 Marco de Referencia Organismos Normativos
Desempeño de Sistemas de Cableado. ISO/IEC International Organization for Standardization/ International Electrotechnical Commission. CENELEC Estándar Europeo. ANSI/TIA/EIA Asociation national standarlization / Telecommunication Industry Association / Electronics Industries Association CSA Canadian Standards Association Seguridad. NFPA Nacional Fire Protection Agency UL Underwriters Laboratories Association Sobre daños en la red telefónica. FCC Federal Communication Commission / Department of Communications (Canada) Desempeño y Seguridad Canadiense. CSA Canadian Standars Association

15 Marco de Referencia Normatividad ANSI/TIA/EIA.

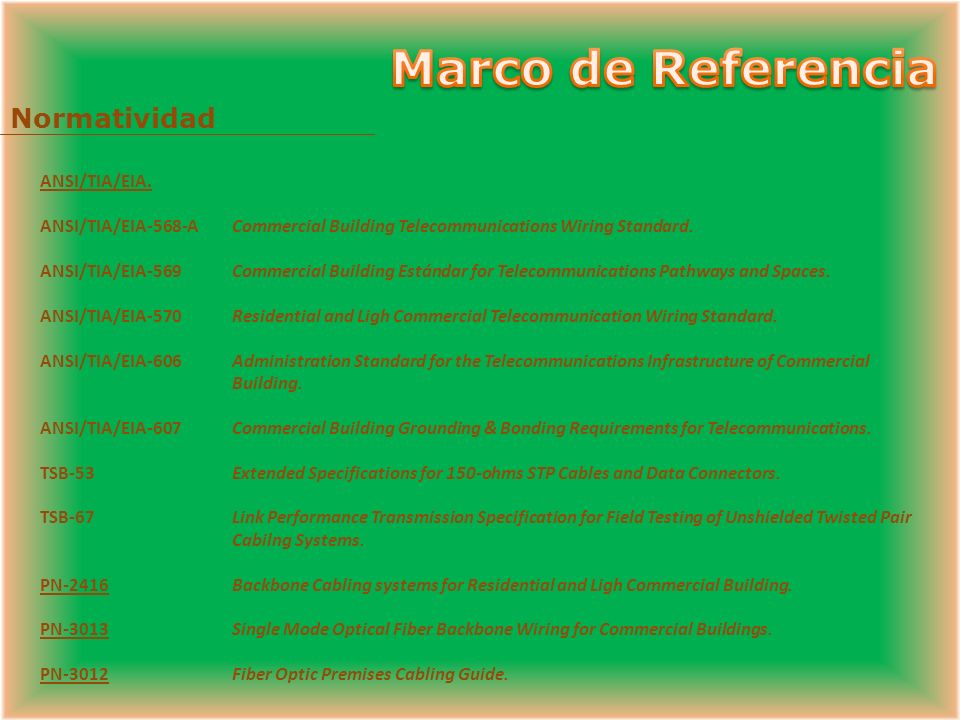

ANSI/TIA/EIA-568-A Commercial Building Telecommunications Wiring Standard. ANSI/TIA/EIA-569 Commercial Building Estándar for Telecommunications Pathways and Spaces. ANSI/TIA/EIA-570 Residential and Ligh Commercial Telecommunication Wiring Standard. ANSI/TIA/EIA-606 Administration Standard for the Telecommunications Infrastructure of Commercial Building. ANSI/TIA/EIA-607 Commercial Building Grounding & Bonding Requirements for Telecommunications. TSB-53 Extended Specifications for 150-ohms STP Cables and Data Connectors. TSB-67 Link Performance Transmission Specification for Field Testing of Unshielded Twisted Pair Cabilng Systems. PN Backbone Cabling systems for Residential and Ligh Commercial Building. PN Single Mode Optical Fiber Backbone Wiring for Commercial Buildings. PN Fiber Optic Premises Cabling Guide.

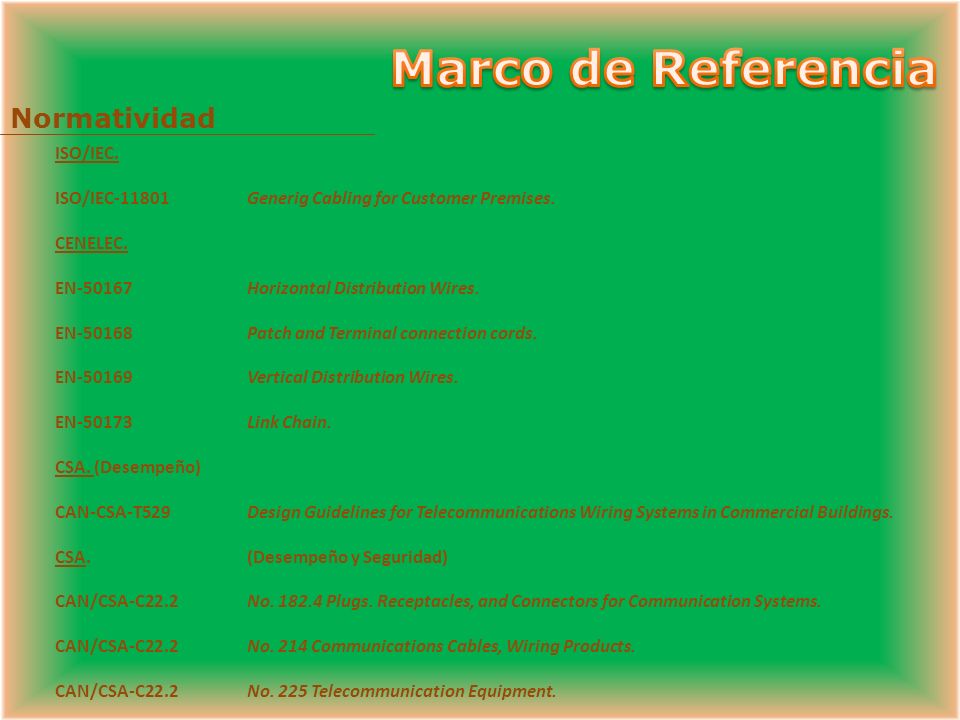

16 Marco de Referencia Normatividad ISO/IEC.
ISO/IEC Generig Cabling for Customer Premises. CENELEC. EN Horizontal Distribution Wires. EN Patch and Terminal connection cords. EN Vertical Distribution Wires. EN Link Chain. CSA. (Desempeño) CAN-CSA-T529 Design Guidelines for Telecommunications Wiring Systems in Commercial Buildings. CSA. (Desempeño y Seguridad) CAN/CSA-C22.2 No Plugs. Receptacles, and Connectors for Communication Systems. CAN/CSA-C22.2 No. 214 Communications Cables, Wiring Products. CAN/CSA-C22.2 No. 225 Telecommunication Equipment.

17 Marco de Referencia Normatividad NFPA.

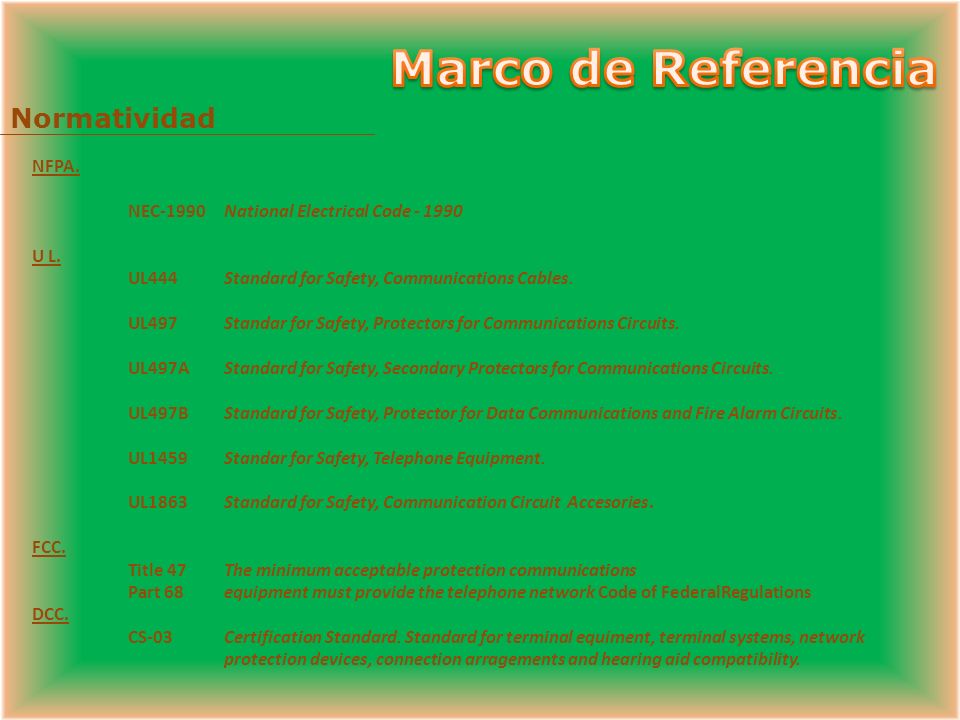

NEC-1990 National Electrical Code U L. UL444 Standard for Safety, Communications Cables. UL497 Standar for Safety, Protectors for Communications Circuits. UL497A Standard for Safety, Secondary Protectors for Communications Circuits. UL497B Standard for Safety, Protector for Data Communications and Fire Alarm Circuits. UL1459 Standar for Safety, Telephone Equipment. UL1863 Standard for Safety, Communication Circuit Accesories. FCC. Title 47 The minimum acceptable protection communications Part 68 equipment must provide the telephone network Code of FederalRegulations DCC. CS-03 Certification Standard. Standard for terminal equiment, terminal systems, network protection devices, connection arragements and hearing aid compatibility.

18 Marco de Referencia ANSI/TIA/EIA- 568-A Modelo Area de Trabajo

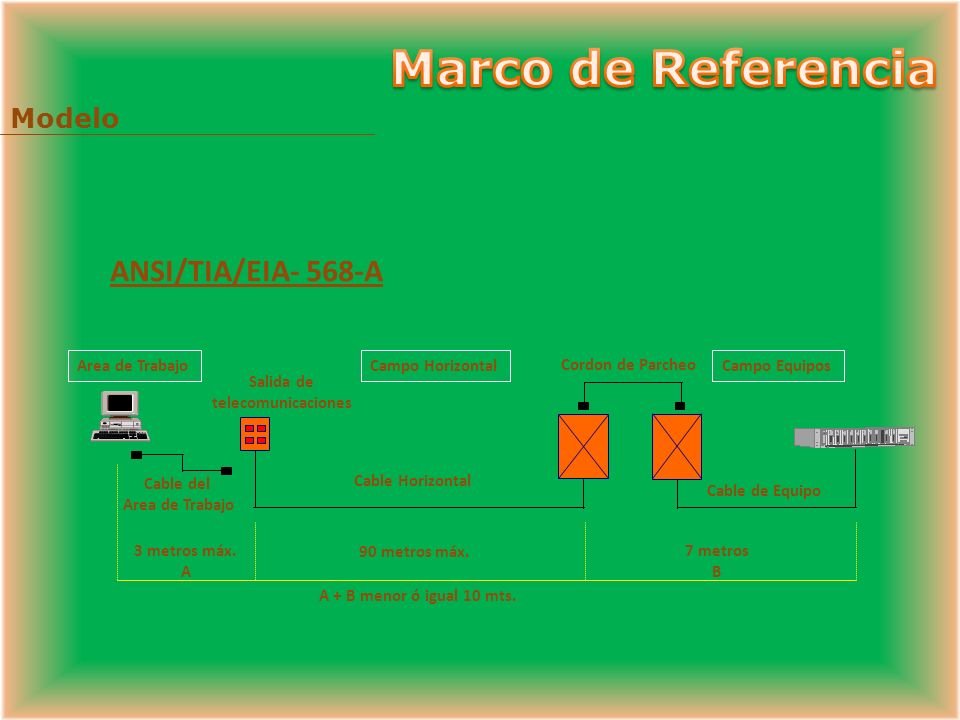

Campo Horizontal Campo Equipos Salida de telecomunicaciones Cable Horizontal Cordon de Parcheo Cable del Cable de Equipo 3 metros máx. A 90 metros máx. 7 metros B A + B menor ó igual 10 mts.

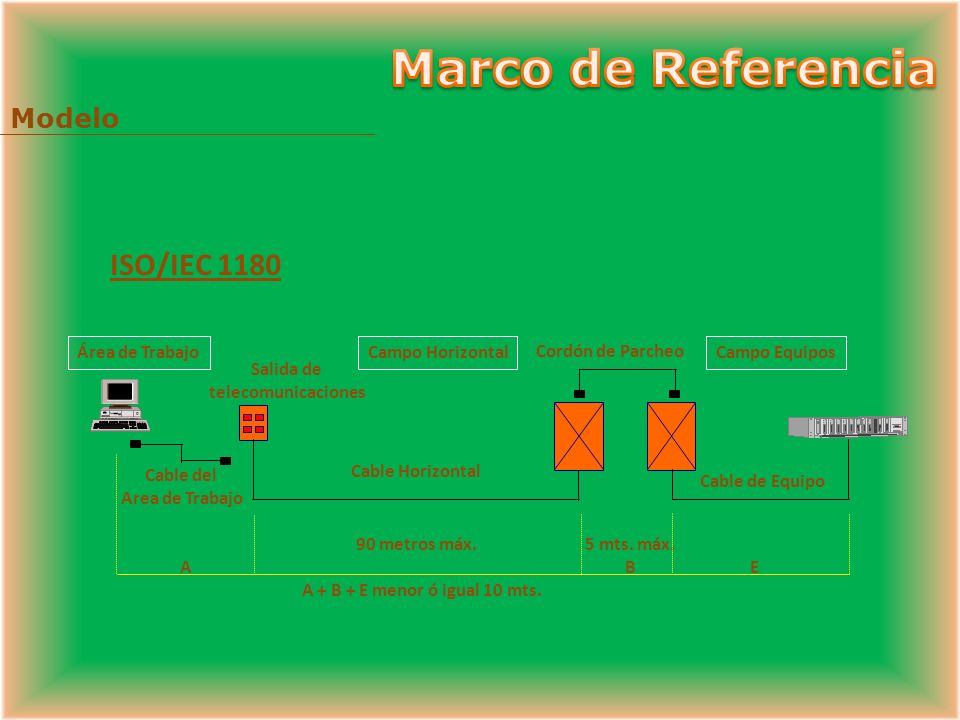

19 Marco de Referencia ISO/IEC 1180 Modelo Área de Trabajo
Campo Horizontal Campo Equipos Salida de telecomunicaciones Cable Horizontal Cordón de Parcheo Cable del Area de Trabajo Cable de Equipo A 90 metros máx. 5 mts. máx. B A + B + E menor ó igual 10 mts. E

20 Subsistema de Administración Subsistema de Area de Trabajo

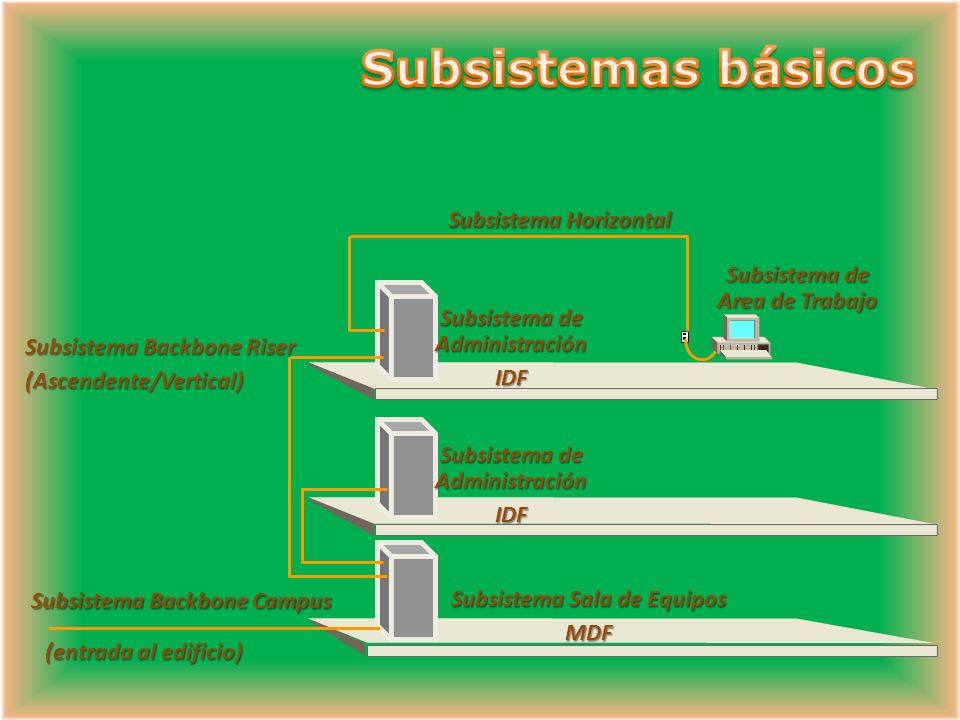

Subsistemas básicos Subsistema Backbone Campus Subsistema Sala de Equipos MDF Subsistema Backbone Riser (Ascendente/Vertical) Subsistema de Administración IDF Subsistema Horizontal Subsistema de Area de Trabajo (entrada al edificio)

21 Características Topología tipo Estrella.
Elimina la Segmentación de la Red. Simplifica las adiciones, movimientos y cambios. Simplifica la resolución de problemas, la identificación y aislamiento de la falla.

22 Características Requiere bajo mantenimiento.
Facilita la administración y seguimiento del sistema. Requiere bajo mantenimiento. Es modular para cubrir nuevas necesidades. Optimiza espacios. Satisface requerimientos de amplios anchos de banda.

23 Cableado del área de trabajo
Criterios generales Subsistema área de trabajo Salida de Telecomunicaciones Placa Cableado del área de trabajo Cableado horizontal Caja

24 Subsistema de Administración
Criterios generales Subsistema Horizontal Area de trabajo. Elementos Subsistema de Administración Salida de Telecomunicaciones Placa Caja Cable horizontal 90 m. Cables reconocidos para cumplimiento de instalación estandarizada: UTP 4 pares, 100 ohms, 24 awg, conductores solidos STP 2 pares, 150 ohms 24 awg, conductores solidos F.O. 62.5/125 multimodo

25 Criterios generales Aspectos a tener en cuenta:
Subsistema Vertical Aspectos a tener en cuenta: 1) Comunicación entre pisos 2) Tipos de cable 3) Dimensionamiento de las terminaciones de cable 4) Protección Mecánica y Eléctrica. Closet de cableado del edificio Closet de cableado del 1er. piso Closet de cableado del 2do. piso Closet de cableado del 3er. piso Cableado de campus Cableado vertical

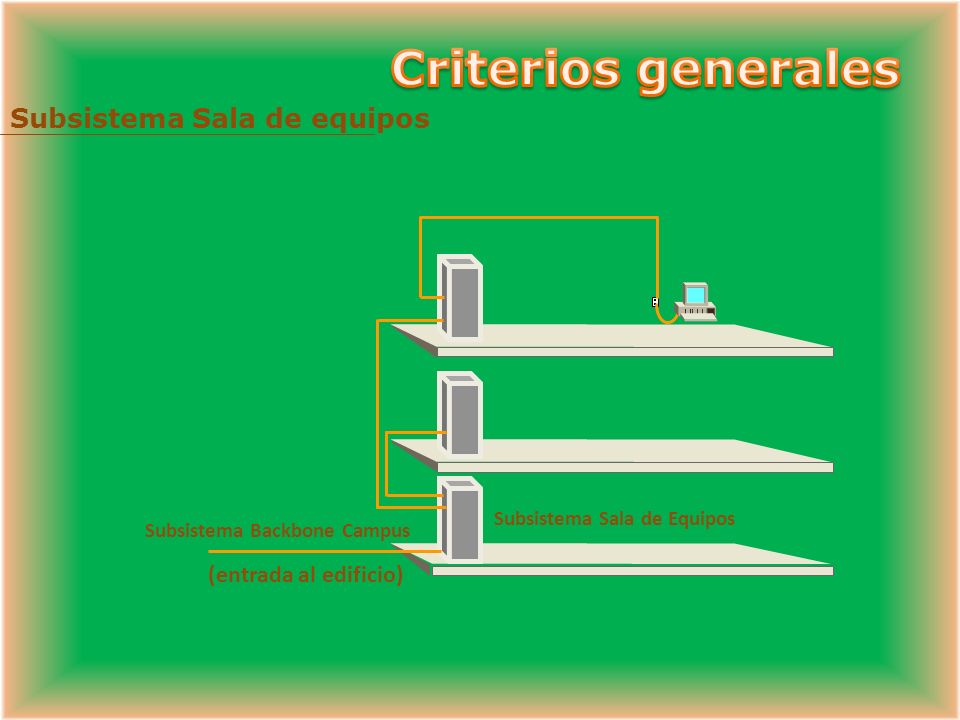

26 Criterios generales Subsistema Sala de equipos (entrada al edificio)
Subsistema Backbone Campus Subsistema Sala de Equipos (entrada al edificio)

27 Componentes pasivos de redes
Los cables Multiconductor (paralelo)  Da errores (ya no se usa) Cable coaxial  Inmune al ruido (difícil de manejar) Pares trenzados  Más fiable (el más utilizado) F.O.  El mejor (Precio elevado  Grandes distancias)

28 Componentes pasivos de redes

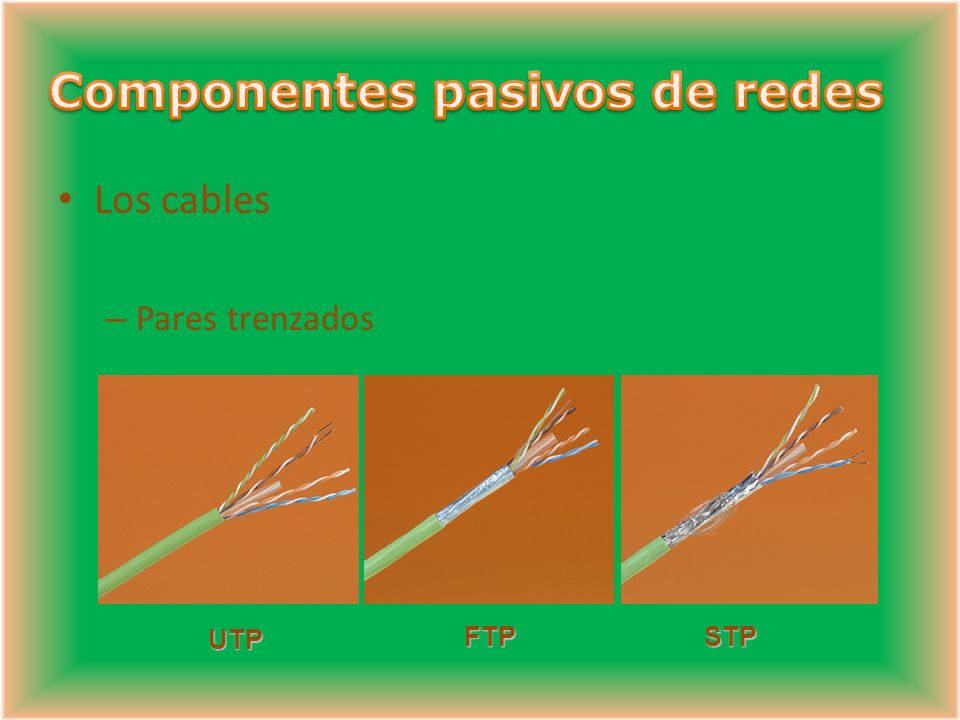

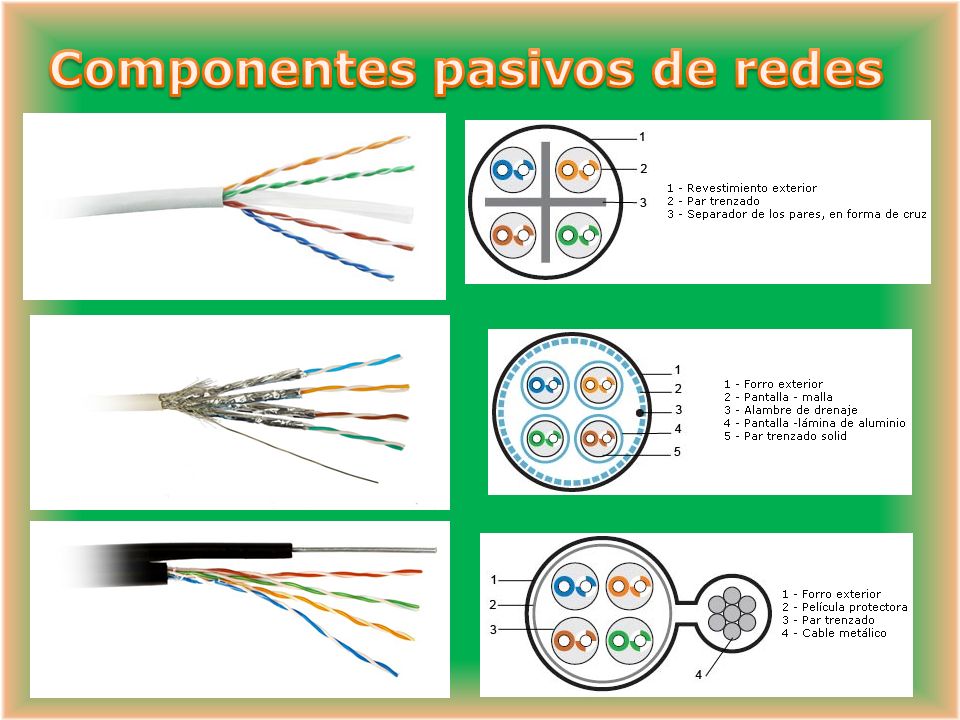

Los cables Pares trenzados UTP FTP STP

29 Componentes pasivos de redes

30 Componentes pasivos de redes

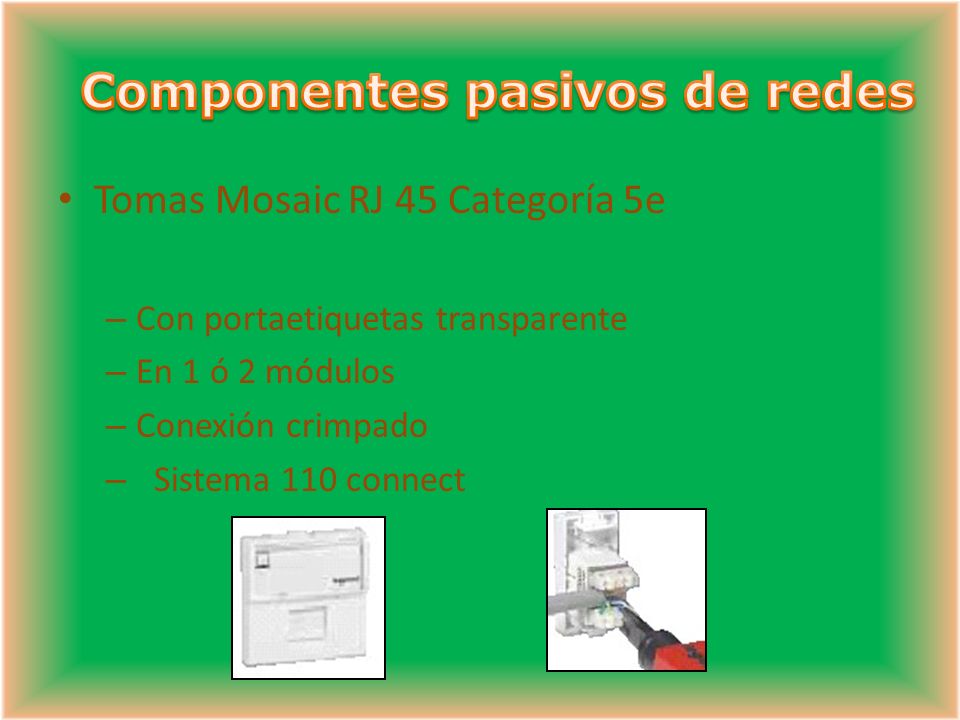

Tomas Mosaic RJ 45 Categoría 5e Con portaetiquetas transparente En 1 ó 2 módulos Conexión crimpado Sistema 110 connect

31 VDI (Voz, Datos e Imágenes)

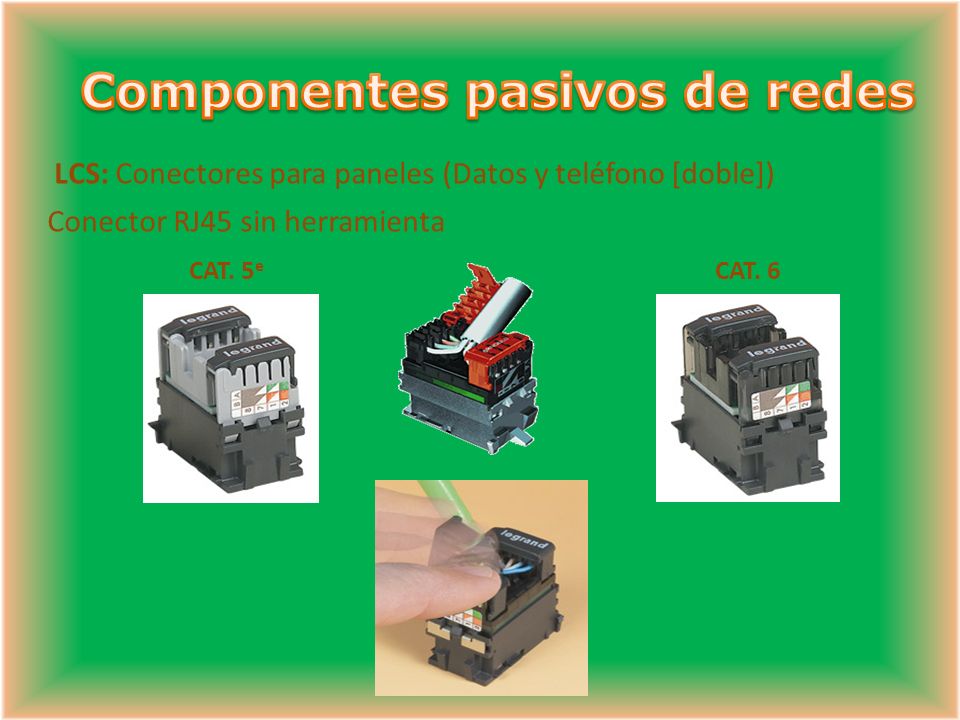

29/03/2017 Componentes pasivos de redes LCS: Conectores para paneles (Datos y teléfono [doble]) Conector RJ45 sin herramienta CAT. 5e CAT. 6

32 Componentes activos de redes

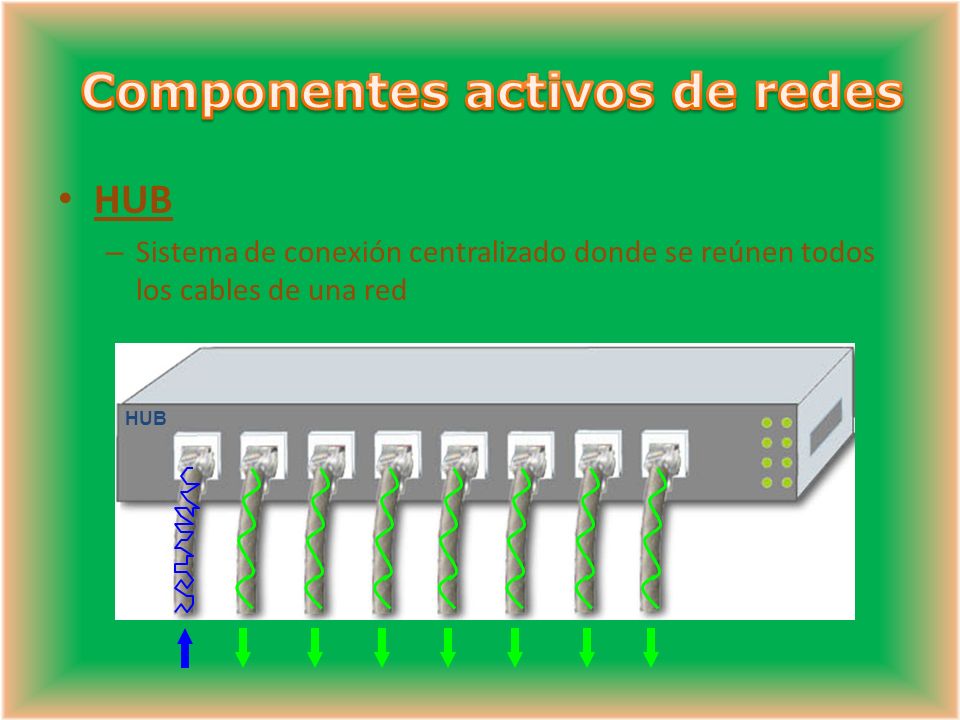

HUB Sistema de conexión centralizado donde se reúnen todos los cables de una red HUB

33 Componentes activos de redes

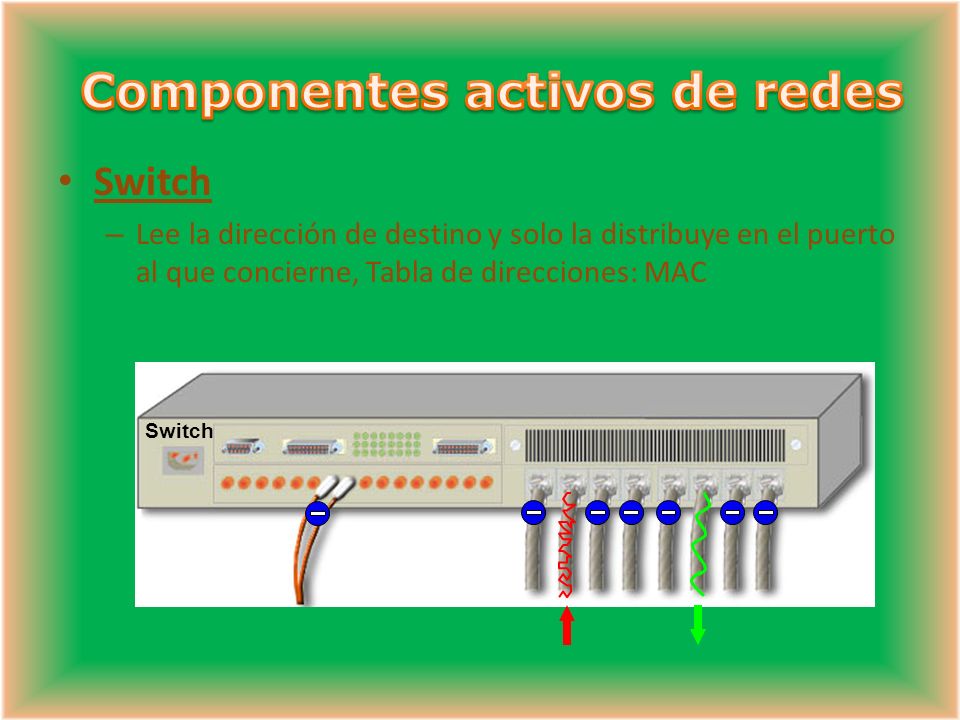

Switch Lee la dirección de destino y solo la distribuye en el puerto al que concierne, Tabla de direcciones: MAC Switch

34 Componentes activos de redes
Router Conecta redes diferentes entre sí, Otorga direccionamiento lógico: IP Router ATM Token Ring Ethernet

35 Criterios generales Racks Abiertos (tipo bastidor)
Racks Cerrados (tipo Gabinete) Organizadores de cables Charolas o Escalerillas Elementos de Terminación Paneles de parcheo Regletas Cordones de Parcheo RJ-45 Jumpers de Fibra Optica Jumpers de cobre de par trenzado Cordones de parcheo Contactos polarizados Ventiladores y Extractores UPS

36 Criterios generales Subsistema de administración de Elementos

37 Elementos

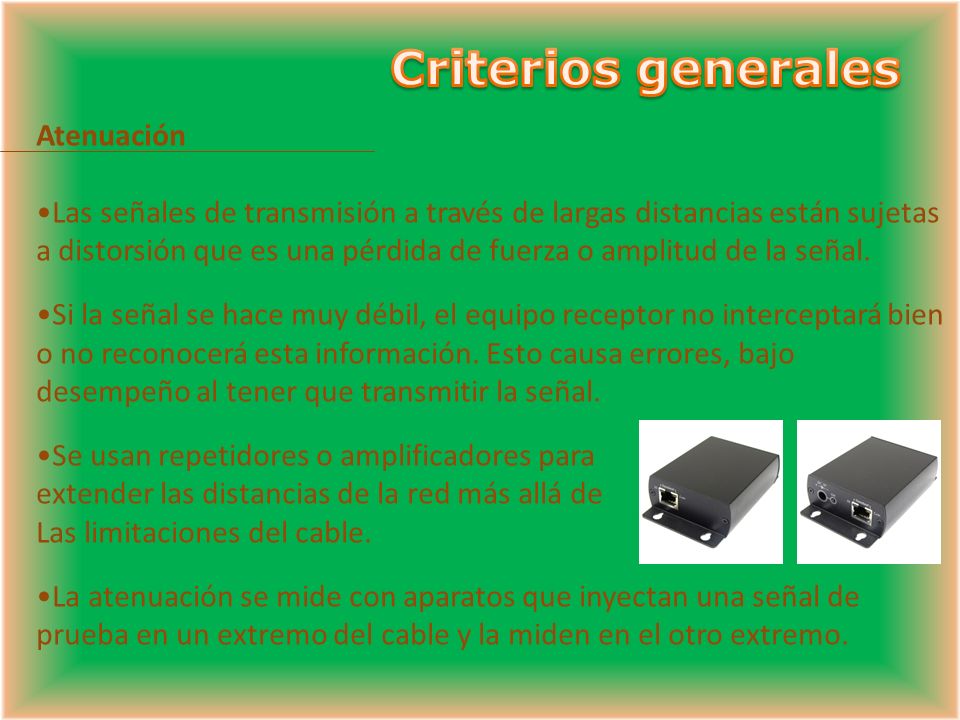

38 Criterios generales Atenuación
Las señales de transmisión a través de largas distancias están sujetas a distorsión que es una pérdida de fuerza o amplitud de la señal. Si la señal se hace muy débil, el equipo receptor no interceptará bien o no reconocerá esta información. Esto causa errores, bajo desempeño al tener que transmitir la señal. Se usan repetidores o amplificadores para extender las distancias de la red más allá de Las limitaciones del cable. La atenuación se mide con aparatos que inyectan una señal de prueba en un extremo del cable y la miden en el otro extremo.

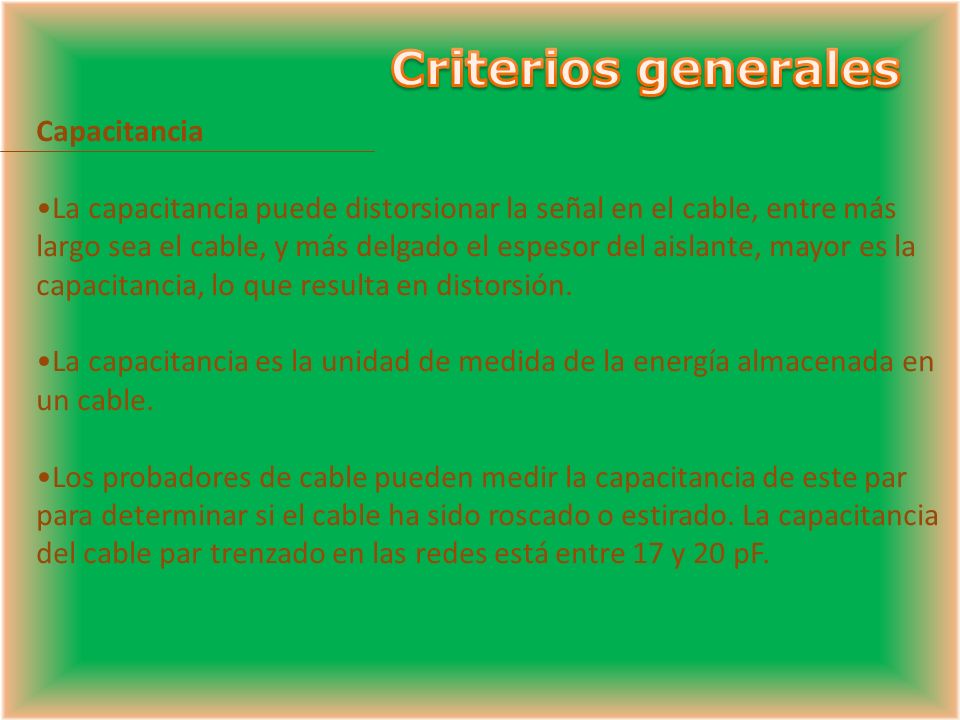

39 Criterios generales Capacitancia
La capacitancia puede distorsionar la señal en el cable, entre más largo sea el cable, y más delgado el espesor del aislante, mayor es la capacitancia, lo que resulta en distorsión. La capacitancia es la unidad de medida de la energía almacenada en un cable. Los probadores de cable pueden medir la capacitancia de este par para determinar si el cable ha sido roscado o estirado. La capacitancia del cable par trenzado en las redes está entre 17 y 20 pF.

40 Criterios generales Impedancia y distorsión por retardo:

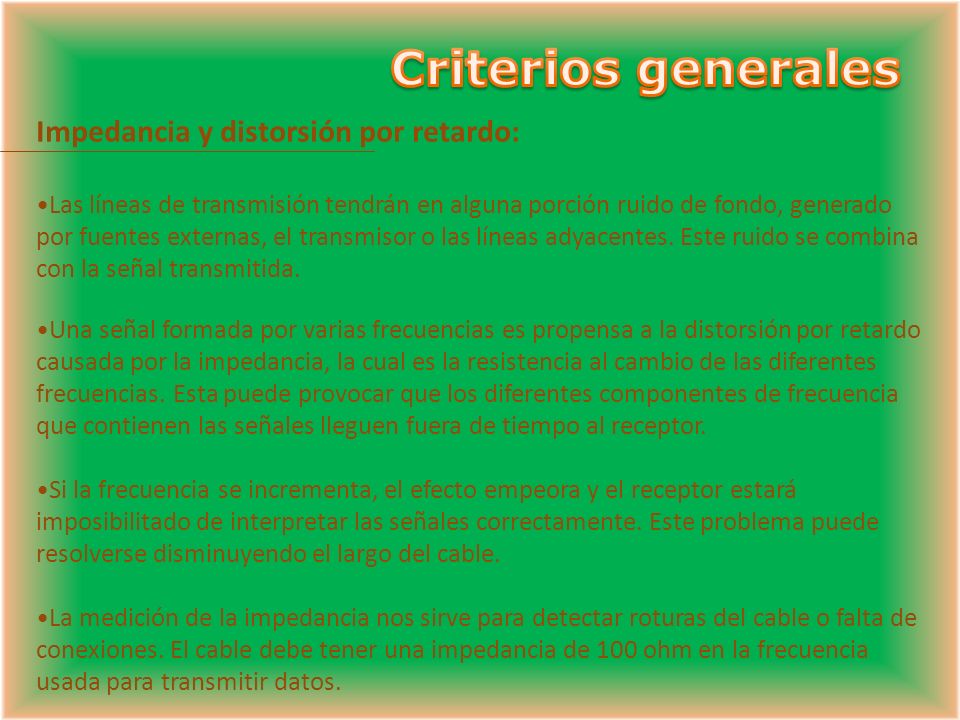

Las líneas de transmisión tendrán en alguna porción ruido de fondo, generado por fuentes externas, el transmisor o las líneas adyacentes. Este ruido se combina con la señal transmitida. Una señal formada por varias frecuencias es propensa a la distorsión por retardo causada por la impedancia, la cual es la resistencia al cambio de las diferentes frecuencias. Esta puede provocar que los diferentes componentes de frecuencia que contienen las señales lleguen fuera de tiempo al receptor. Si la frecuencia se incrementa, el efecto empeora y el receptor estará imposibilitado de interpretar las señales correctamente. Este problema puede resolverse disminuyendo el largo del cable. La medición de la impedancia nos sirve para detectar roturas del cable o falta de conexiones. El cable debe tener una impedancia de 100 ohm en la frecuencia usada para transmitir datos.

41 Normalización del cableado
Categoría 5e o mejorada (enhanced) EIA/TIA 568-A-5 [Feb./ 00] Especificaciones adicionales de rendimiento para cables UTP, en nuevas instalaciones, con vista a soportar los futuros estándares de redes (300 MHz) P.Ej.: 1000 base T (Ethernet Gigabit) No modificó frecuencia en cuanto a la que sustituyó : Cat 5 – 100 MHz)

42 Normalización del cableado

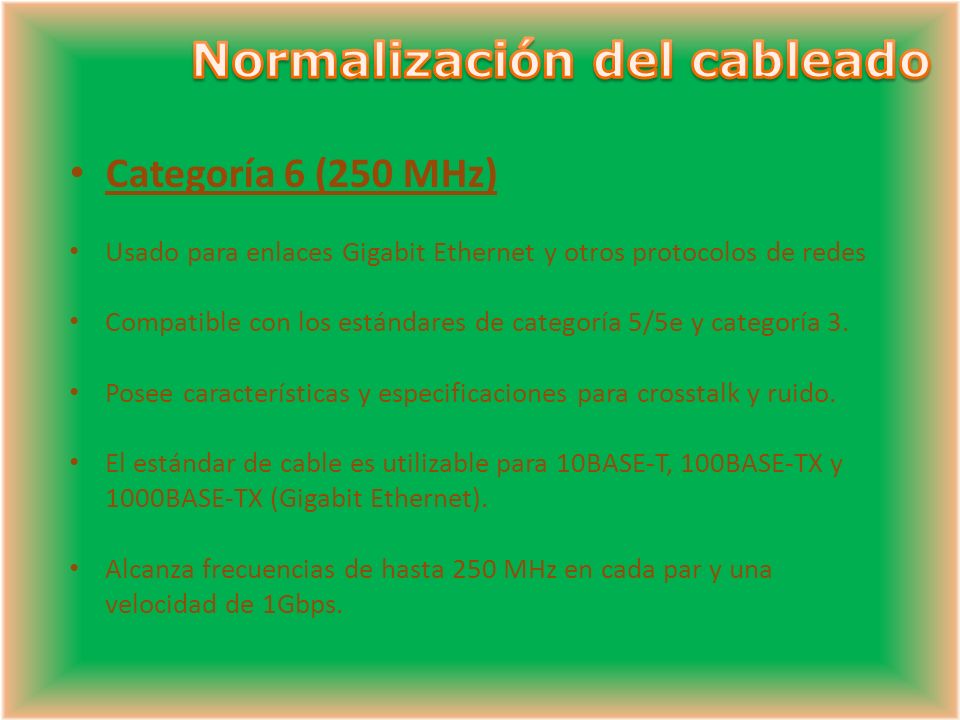

Categoría 6 (250 MHz) Usado para enlaces Gigabit Ethernet y otros protocolos de redes Compatible con los estándares de categoría 5/5e y categoría 3. Posee características y especificaciones para crosstalk y ruido. El estándar de cable es utilizable para 10BASE-T, 100BASE-TX y 1000BASE-TX (Gigabit Ethernet). Alcanza frecuencias de hasta 250 MHz en cada par y una velocidad de 1Gbps.

43 Normalización del cableado

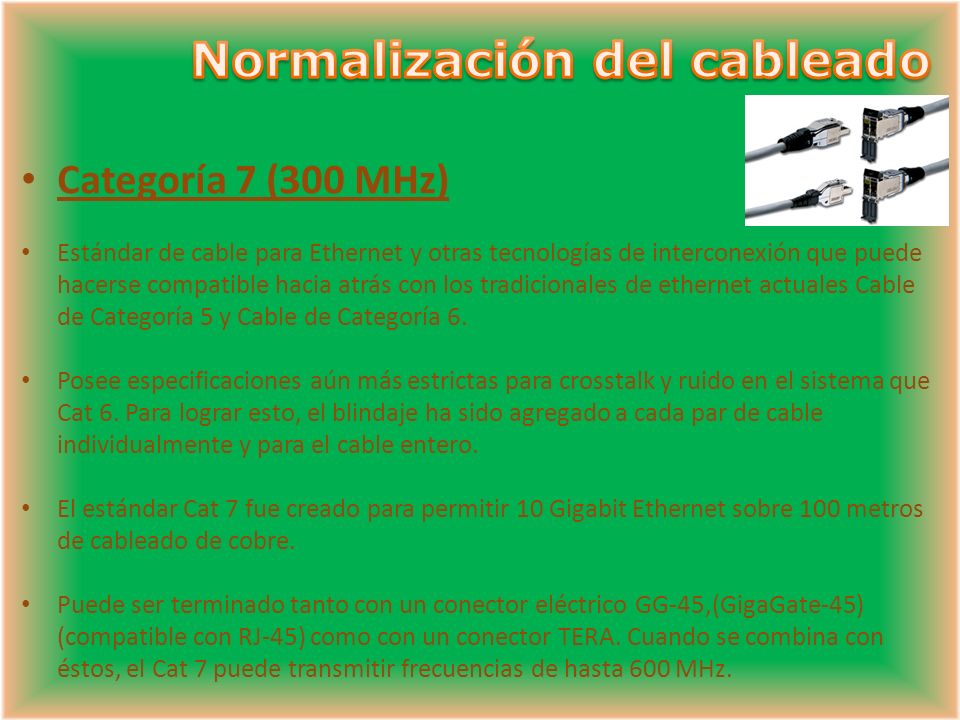

Categoría 7 (300 MHz) Estándar de cable para Ethernet y otras tecnologías de interconexión que puede hacerse compatible hacia atrás con los tradicionales de ethernet actuales Cable de Categoría 5 y Cable de Categoría 6. Posee especificaciones aún más estrictas para crosstalk y ruido en el sistema que Cat 6. Para lograr esto, el blindaje ha sido agregado a cada par de cable individualmente y para el cable entero. El estándar Cat 7 fue creado para permitir 10 Gigabit Ethernet sobre 100 metros de cableado de cobre. Puede ser terminado tanto con un conector eléctrico GG-45,(GigaGate-45) (compatible con RJ-45) como con un conector TERA. Cuando se combina con éstos, el Cat 7 puede transmitir frecuencias de hasta 600 MHz.

44 Normalización del cableado

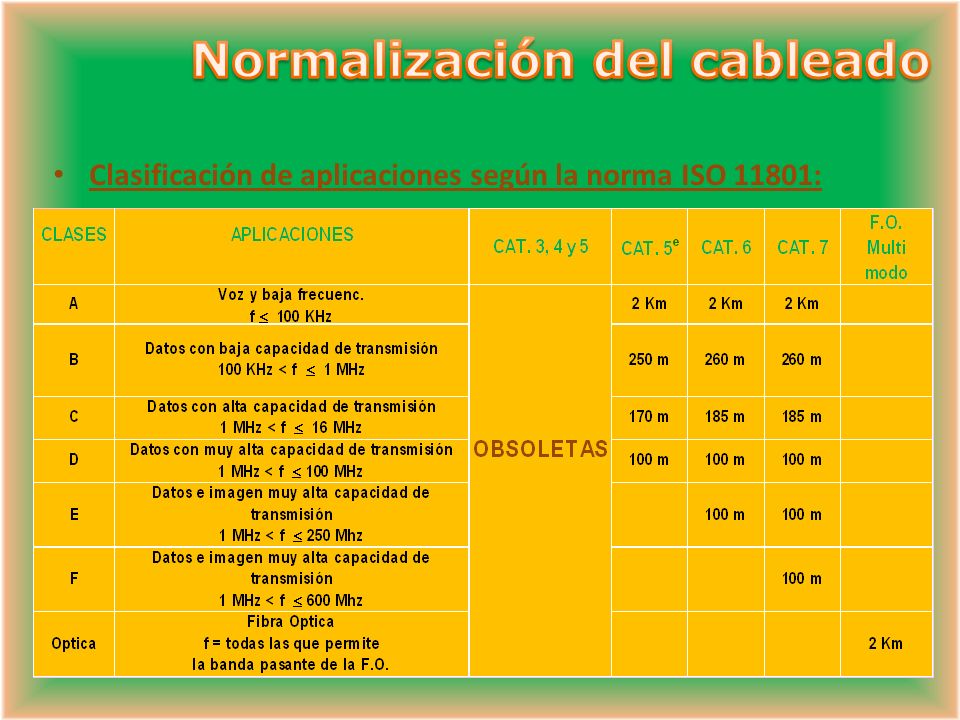

Clasificación de aplicaciones según la norma ISO 11801:

45 Normalización del cableado

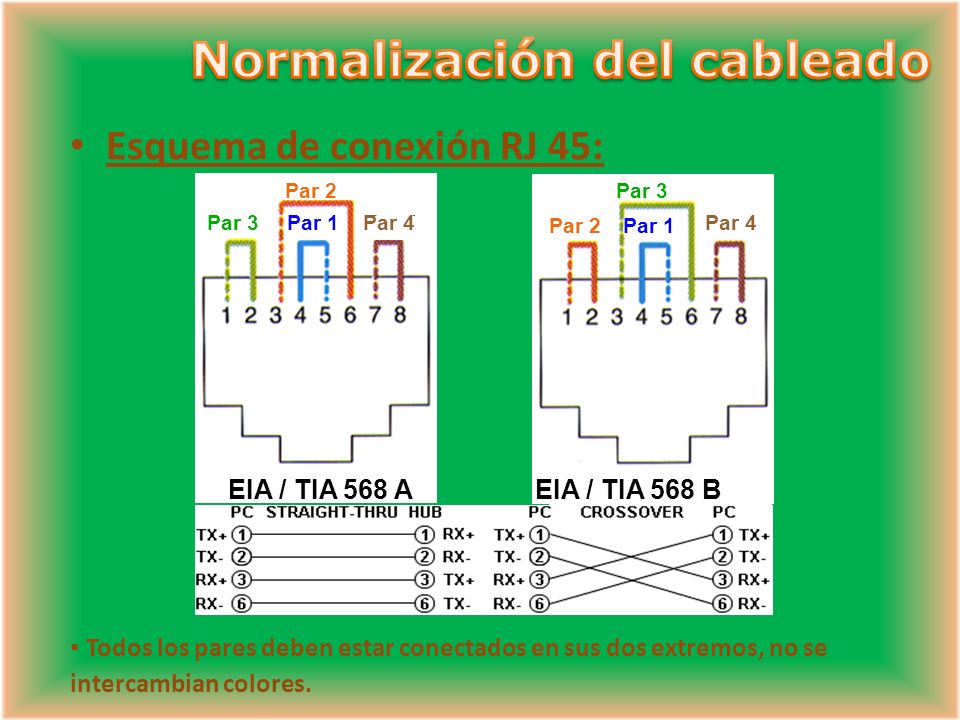

Esquema de conexión RJ 45: Par 2 Par 3 Par 1 EIA / TIA 568 B Par 4 EIA / TIA 568 A Todos los pares deben estar conectados en sus dos extremos, no se intercambian colores.

46 Ethernet Ethernet es un estándar de redes de área local para computadores con acceso al medio por contienda CSMA/CD. CSMA/CD (Acceso Múltiple por Detección de Portadora con Detección de Colisiones), es una técnica usada en redes Ethernet para mejorar sus prestaciones. El nombre viene del concepto físico de ether. Ethernet define las características de cableado y señalización de nivel físico y los formatos de tramas de datos del nivel de enlace de datos del modelo OSI. La Ethernet se tomó como base para la redacción del estándar internacional IEEE Usualmente se toman Ethernet e IEEE como sinónimos. Ambas se diferencian en uno de los campos de la trama de datos. Las tramas Ethernet e IEEE pueden coexistir en la misma red.

47 Velocidad de transmisión
FastEthernet Fast Ethernet o Ethernet de alta velocidad es el nombre de una serie de estándares de IEEE de redes Ethernet de 100 Mbps (megabits por segundo). El nombre Ethernet viene del concepto físico de ether. En su momento el prefijo fast se le agregó para diferenciarla de la versión original Ethernet de 10 Mbps. Las redes tradicionales operaban entre 4 y 16 Mbps. Más del 40 % de todos los Pc’s están conectados a Ethernet. Tradicionalmente Ethernet trabajaba a 10 Mbps. A estas velocidades, dado que las compañías producen grandes ficheros, pueden tener grandes demoras cuando envían los ficheros a través de la red. Estos retrasos producen la necesidad de mayor velocidad en las redes. FAST ETHERNET Tecnología Velocidad de transmisión Tipo de cable Distancia máxima Topología 100BaseTX 100Mbps Par Trenzado (categoría 5UTP) 100 m Estrella. Half Duplex(hub) y Full Duplex(switch) 100BaseFX Fibra óptica 2000 m No permite el uso de hubs 1000BaseT 1000Mbps 4 pares trenzado (categoría 5UTP) Estrella. Full Duplex (switch) 1000BaseSX Fibra óptica (multimodo) 550 m 1000BaseBX Fibra óptica (monomodo) 5000 m

48 Giga Bit Ethernet Gigabit Ethernet, también conocida como GigaE, es una ampliación del estándar Ethernet (concretamente la versión 802.3ab y 802.3z del IEEE) que consigue una capacidad de transmisión de 1 gigabit por segundo, correspondientes a unos 1024 (2¹º) megabits por segundo de rendimiento contra unos 100 de Fast Ethernet (También llamado 100BASE-TX). Estándares 1000BASE-X (802.3z): Estándares con codificación 8B10B, 1250 Mbaudios. 1000BASE-SX: Fibra Multimodo (MMF), Laser 850 nm, Distancia < 550 m. 1000BASE-LX: Fibra SMF, Laser 1310 nm, Distancia < 5 km. 1000BASE-CX: Cable STP (2 pares), Distancia < 25 m. Estándares 1000BASE-T ( ab): Cable UTP-5e (125 MHz) con 4 pares, Distancia < 100 m, Full-Duplex (FDX) dual, Modulación a 125 Mbaudios, se traduce en 250 Mbps/par.

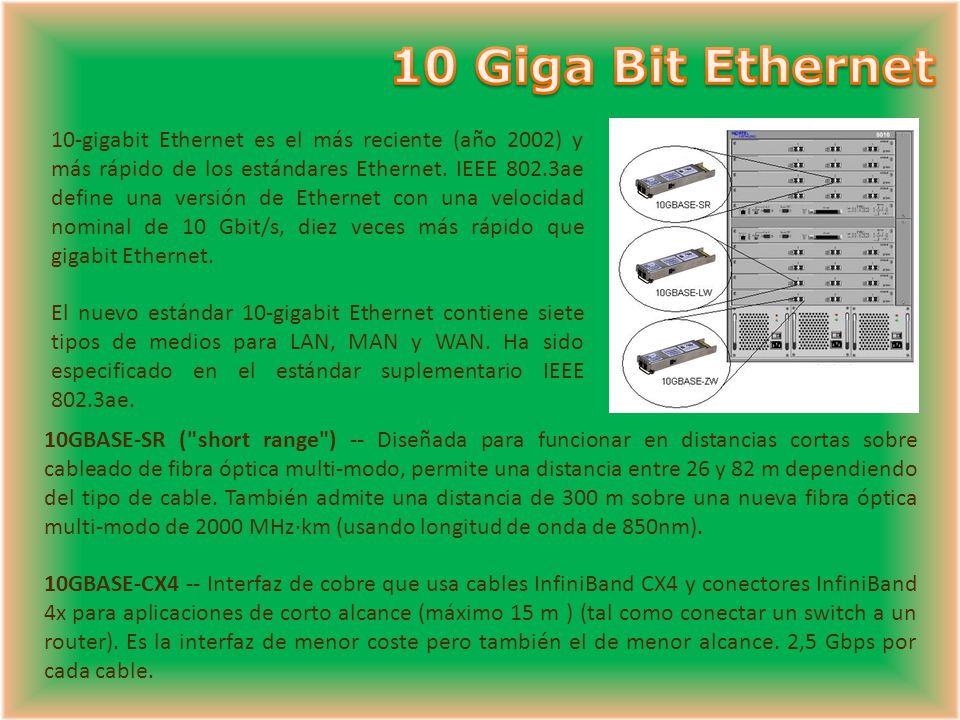

49 10 Giga Bit Ethernet 10-gigabit Ethernet es el más reciente (año 2002) y más rápido de los estándares Ethernet. IEEE 802.3ae define una versión de Ethernet con una velocidad nominal de 10 Gbit/s, diez veces más rápido que gigabit Ethernet. El nuevo estándar 10-gigabit Ethernet contiene siete tipos de medios para LAN, MAN y WAN. Ha sido especificado en el estándar suplementario IEEE 802.3ae. 10GBASE-SR ("short range") -- Diseñada para funcionar en distancias cortas sobre cableado de fibra óptica multi-modo, permite una distancia entre 26 y 82 m dependiendo del tipo de cable. También admite una distancia de 300 m sobre una nueva fibra óptica multi-modo de 2000 MHz·km (usando longitud de onda de 850nm). 10GBASE-CX4 -- Interfaz de cobre que usa cables InfiniBand CX4 y conectores InfiniBand 4x para aplicaciones de corto alcance (máximo 15 m ) (tal como conectar un switch a un router). Es la interfaz de menor coste pero también el de menor alcance. 2,5 Gbps por cada cable.

50 10 Giga Bit Ethernet 10GBASE-LX4: Usa multiplexación por división de longitud de onda para distancias entre 240 m y 300 m sobre fibra óptica multi-modo. También admite hasta 10 km sobre fibra mono-modo. Usa longitudes de onda alrededor de los 1310 nm. 10GBASE-LR ("long range"): Este estándar permite distancias de hasta 10 km sobre fibra mono-modo (usando 1310nm). 10GBASE-ER ("extended range"): Este estándar permite distancias de hasta 40 km sobre fibra mono-modo (usando 1550nm). Recientemente varios fabricantes han introducido interfaces enchufables de hasta 80-km. 10GBASE-LRM: 10 Gbit/s sobre cable de FDDI- de 62.5 µm.

51 Criterios generales Escalerilla Canaleta Tubería Conduit

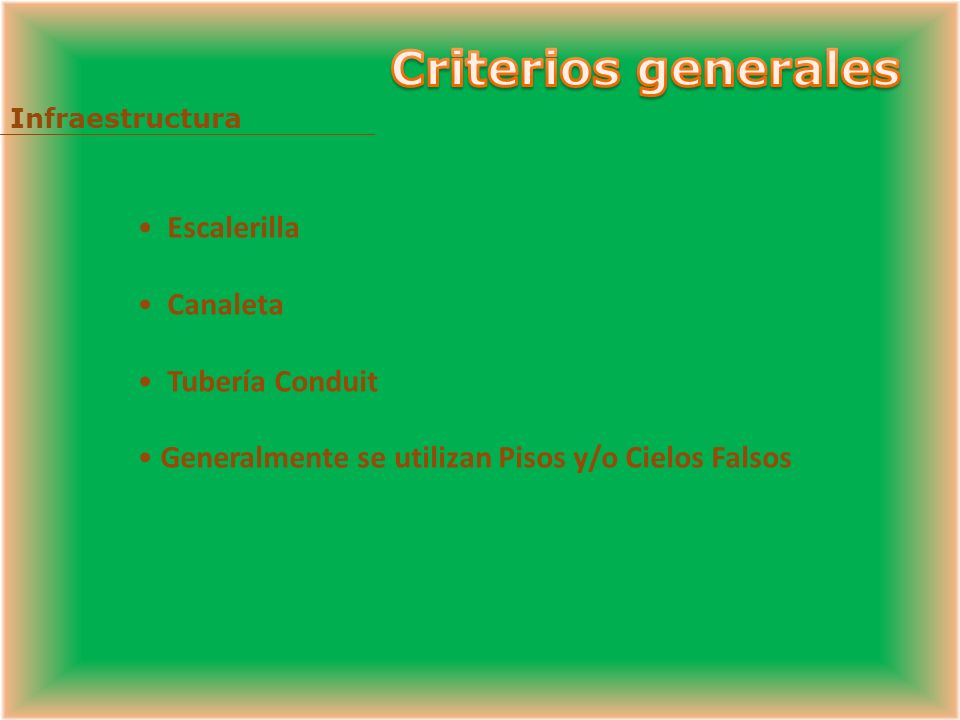

Infraestructura Escalerilla Canaleta Tubería Conduit Generalmente se utilizan Pisos y/o Cielos Falsos

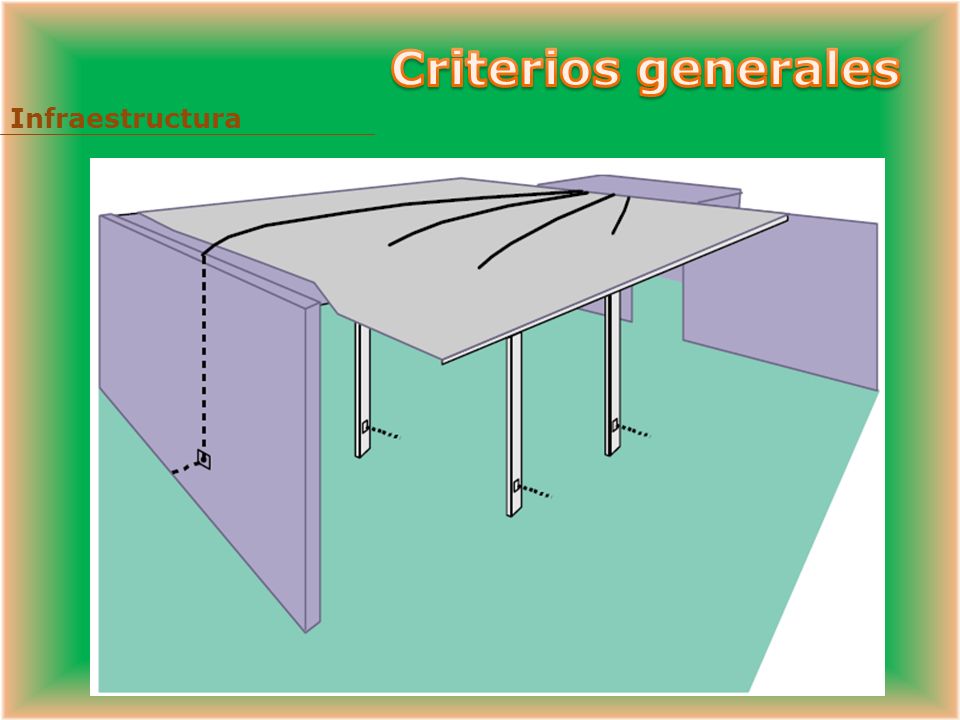

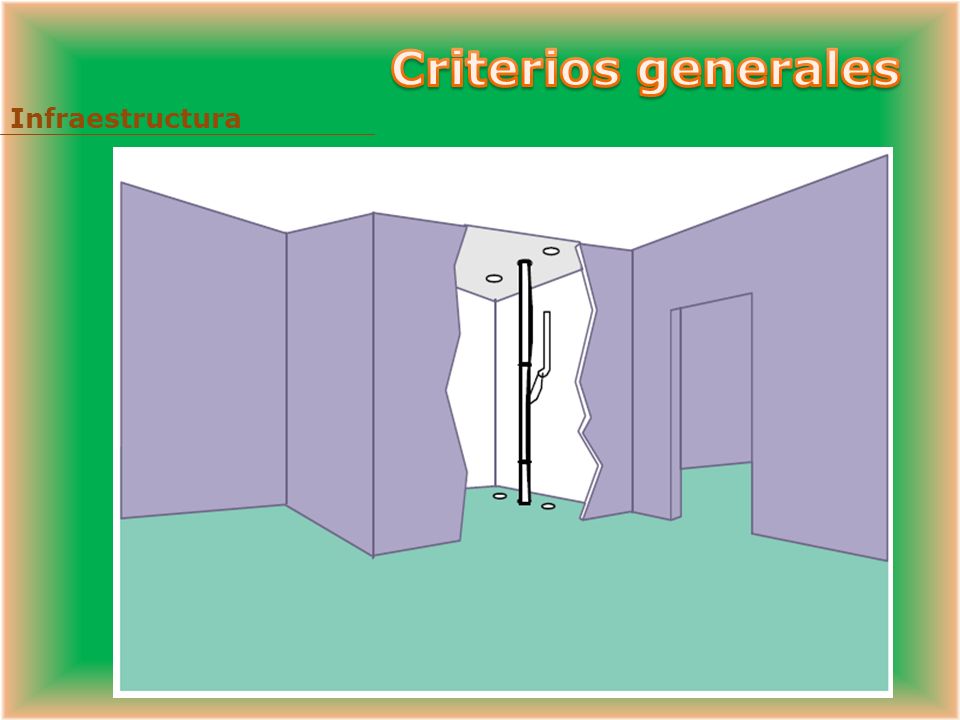

52 Criterios generales Infraestructura

53 Criterios generales Infraestructura

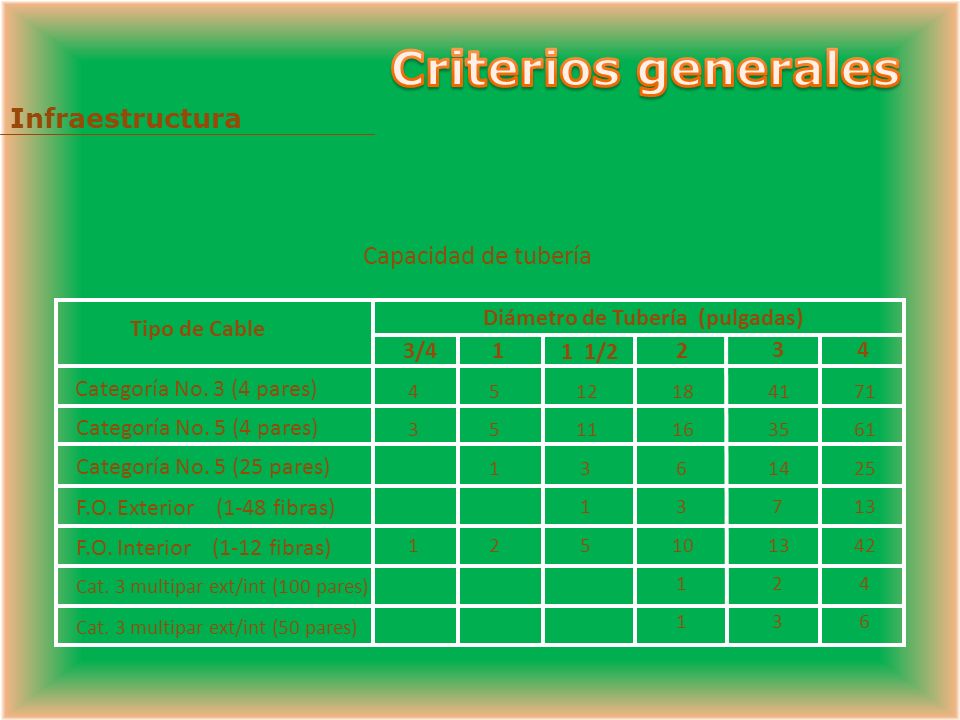

54 Criterios generales Infraestructura Capacidad de tubería Tipo de Cable
Diámetro de Tubería (pulgadas) Categoría No. 3 (4 pares) Categoría No. 5 (4 pares) Categoría No. 5 (25 pares) F.O. Exterior (1-48 fibras) F.O. Interior (1-12 fibras) Cat. 3 multipar ext/int (100 pares) Cat. 3 multipar ext/int (50 pares) 3/4 1 1 1/2 2 3 4

55 Reglas de instalación Cat. 5e y 6
Homogeneidad de los componentes Paneles Cable Cordones de parcheo Tomas TODOS CATEGORIA 5e ó 6

56 Reglas de instalación Cat. 5e y 6

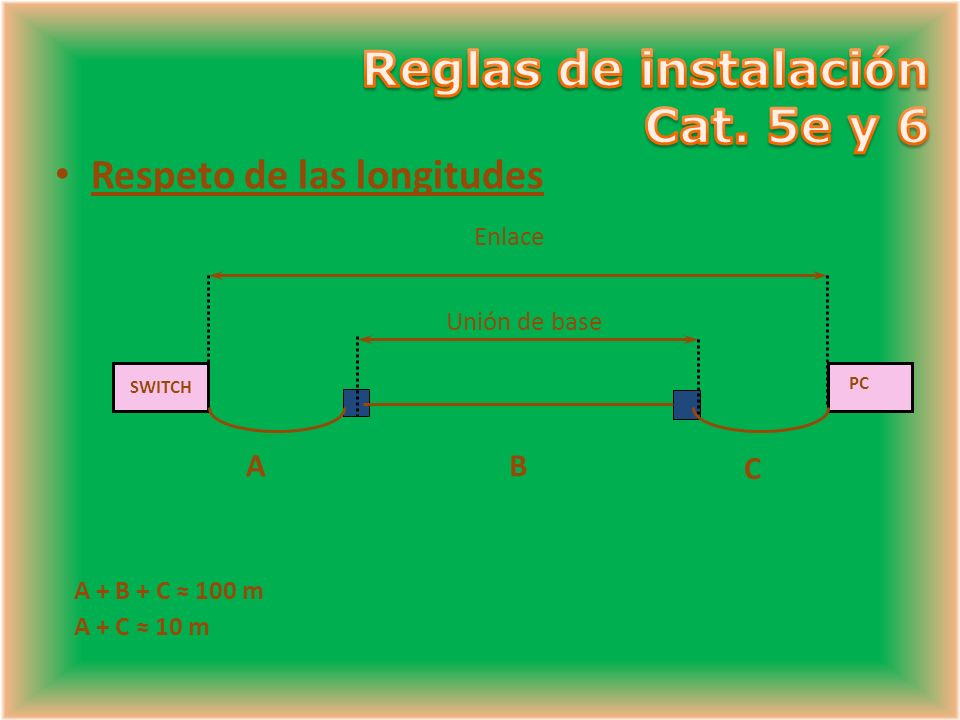

Respeto de las longitudes Enlace PC Unión de base SWITCH A B C A + B + C ≈ 100 m A + C ≈ 10 m

57 Reglas de instalación Cat. 5e y 6
Preparación del cable: Desenrolle el cable mediante guía No desenrolle sin soporte Evite “tirones”

58 Reglas de instalación Cat. 5e y 6

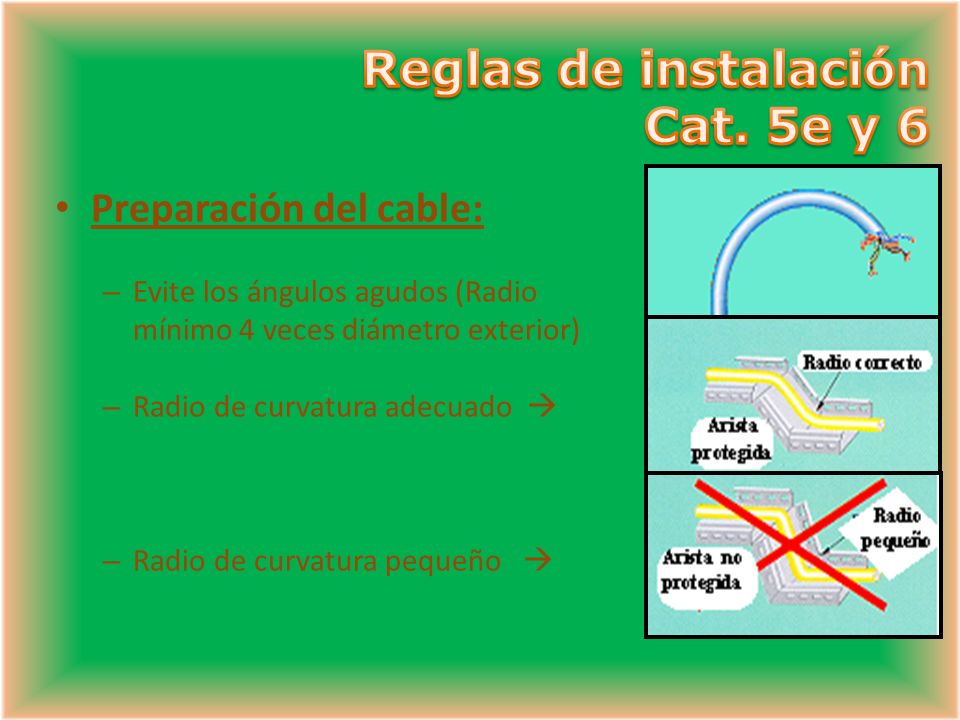

Preparación del cable: Evite los ángulos agudos (Radio mínimo 4 veces diámetro exterior) Radio de curvatura adecuado  Radio de curvatura pequeño 

59 Reglas de instalación Cat. 5e y 6
Preparación del cable: Evite torsionar el cable No apriete mucho los amarres Evite el bloqueo de los cables No camine ni deje pesos sobre ellos. Inferiores a 25 libras.

60 Reglas de instalación Cat. 5e y 6
Preparación del cable: Evite muescas y desgarros Si el cable se desgarra no se encinta con aislante, es necesario cambiarlo. En reservas, el Æ interior debe ser ³ 1m

61 Reglas de instalación Cat. 5e y 6

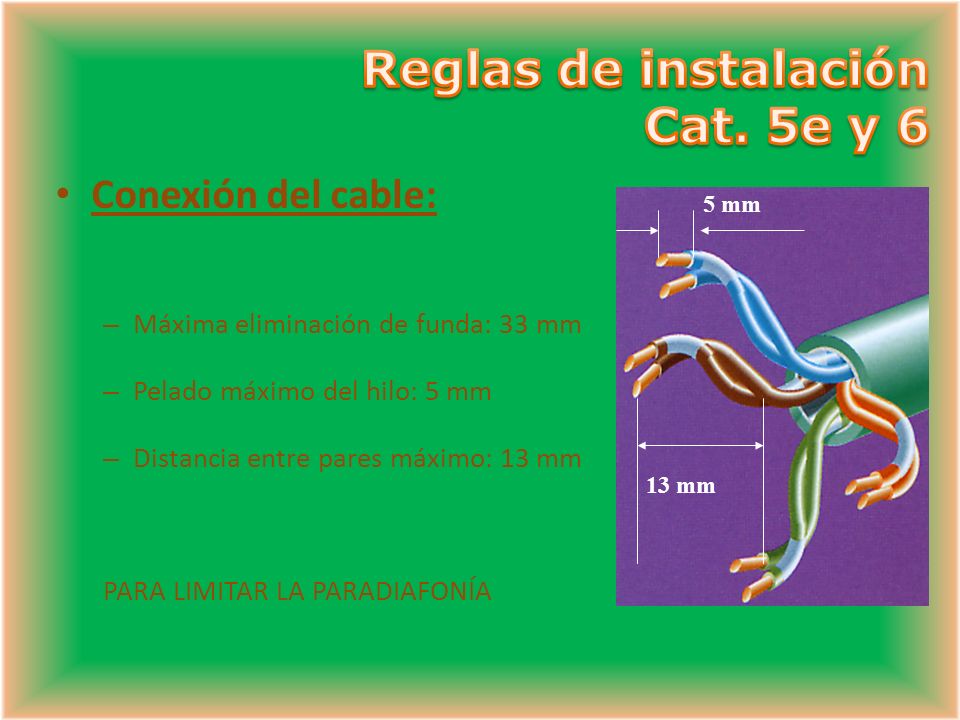

Conexión del cable: Máxima eliminación de funda: 33 mm Pelado máximo del hilo: 5 mm Distancia entre pares máximo: 13 mm PARA LIMITAR LA PARADIAFONÍA 5 mm 13 mm

62 Reglas de instalación Cat. 5e y 6

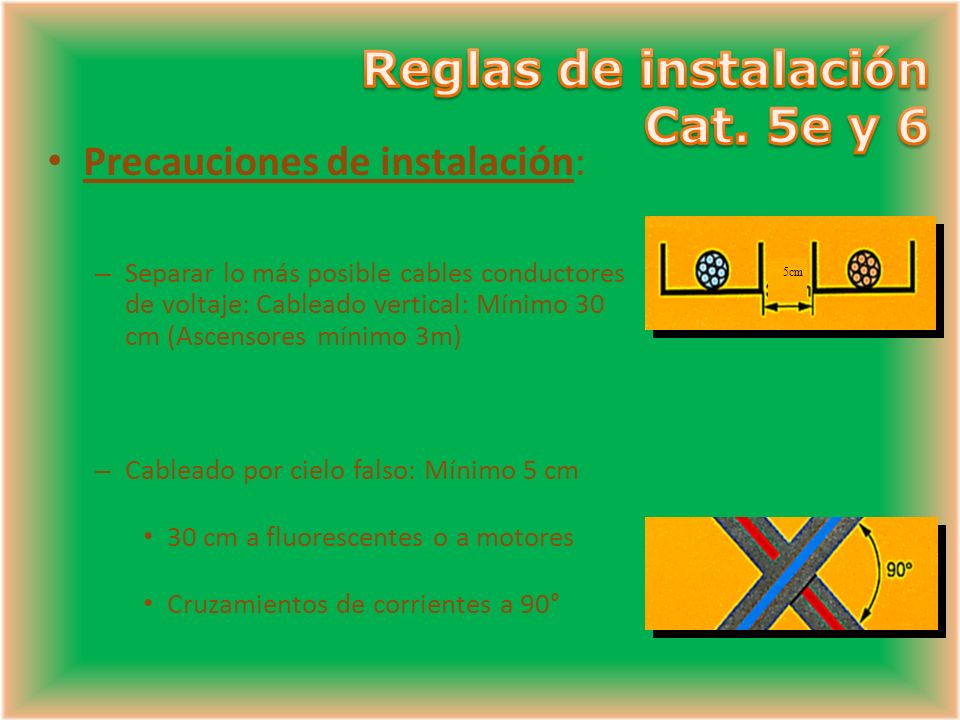

Precauciones de instalación: Separar lo más posible cables conductores de voltaje: Cableado vertical: Mínimo 30 cm (Ascensores mínimo 3m) Cableado por cielo falso: Mínimo 5 cm 30 cm a fluorescentes o a motores Cruzamientos de corrientes a 90° 5cm

63 Reglas de instalación Cat. 5e y 6
Precauciones de instalación: Bajantes del techo al suelo: Canal o moldura con tabique Mejor canales separados Cableado horizontal por paredes: Canal de 2 ó 3 compartimentos CORRIENTES FUERTES DEBILES

64 Reglas de instalación Cat. 5e y 6
Precauciones de instalación: Si hay problemas de cohabitación: Cable apantallado En medios altamente perturbados (motores): Cable blindado (En ambos casos, unir a tierra en un sólo extremo del cable) Cables de tierra diferentes: Corrientes fuertes (Alto voltaje) Informática TIERRA CORRIENTES FUERTES INFORMATICA El sistema de puesta a tierra y puenteo a utilizarse es el establecido en estándar ANSI/TIA/EIA-607

65 Certificado del cableado
EL TSB 67: Se certifica el Enlace Base: Toma mural al armario de distribución Se certifica el Enlace canal: Es la conexión completa incluidos los cables de distribución y el cable que enlaza el puesto de trabajo. Equipos: Fluke DSP 100/2000 Fluke DSP 4000/7000 Microtest Pentascanner+ Microtest Omniscanner WIRESCOPE

66 Preguntas para hacer una instalación

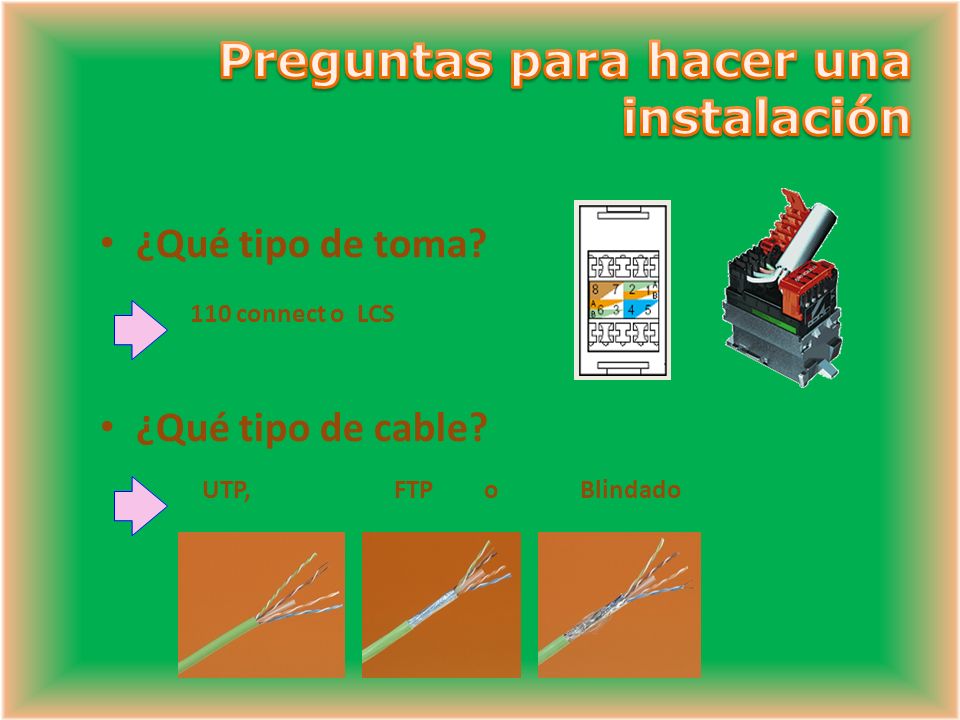

110 connect o LCS UTP, FTP o Blindado ¿Qué tipo de toma? ¿Qué tipo de cable?

67 Preguntas para hacer una instalación

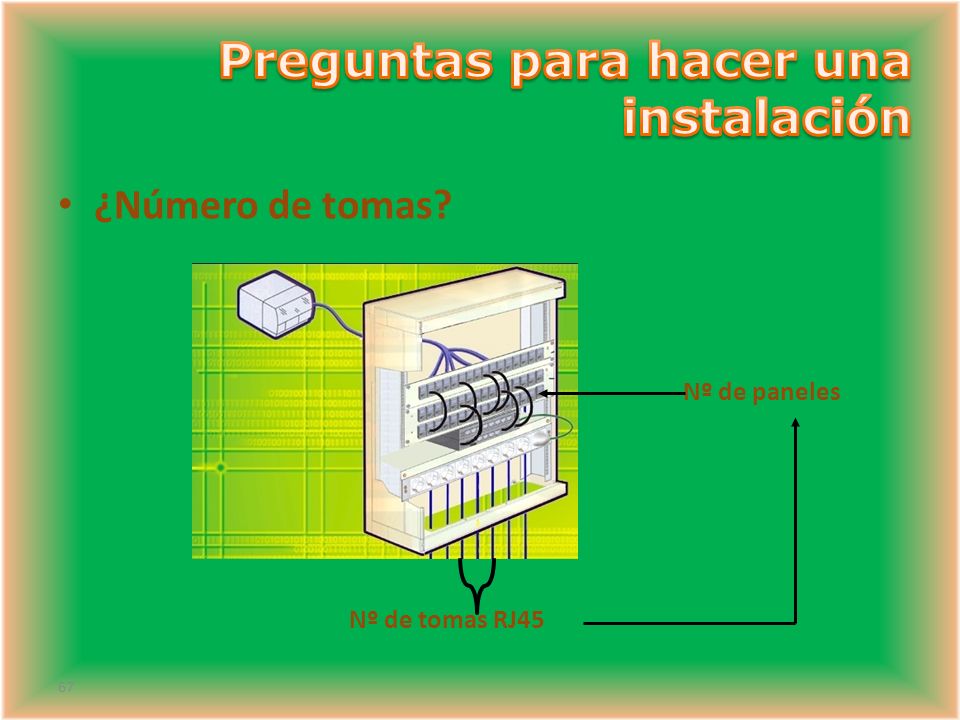

¿Número de tomas? Nº de paneles Nº de tomas RJ45

68 Preguntas para hacer una instalación
¿Número de tomas de teléfono? Nº de paneles Nº de teléfonos

69 Preguntas para hacer una instalación

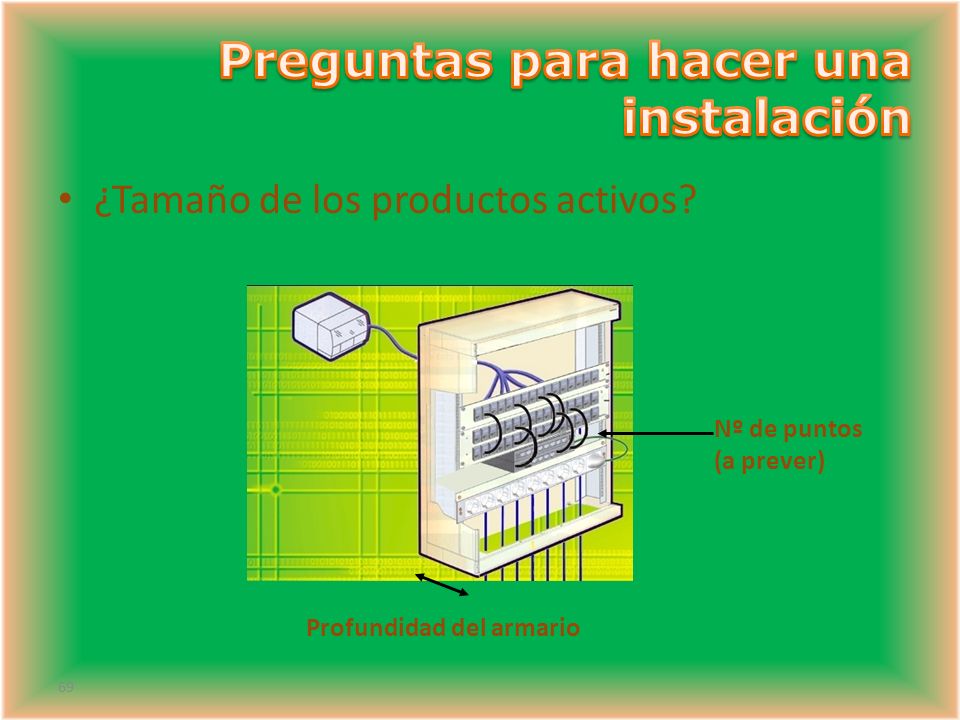

¿Tamaño de los productos activos? Nº de puntos (a prever) Profundidad del armario

70 } + Preguntas para hacer una instalación Tamaño del armario
Nº de puntos activos Nº de puntos de los paneles de conexión } + Accesorios Nº de puntos totales (+ RESERVA = 30%)

71 Permanencia de los Sistemas

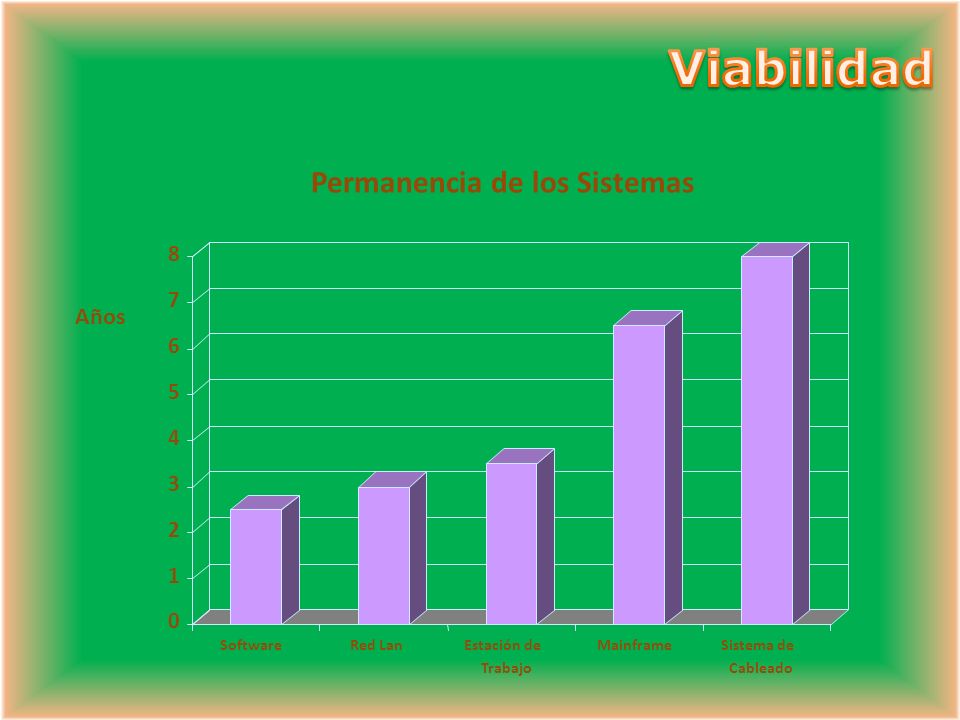

Viabilidad Permanencia de los Sistemas 1 2 3 4 5 6 7 8 Software Red Lan Estación de Trabajo Mainframe Sistema de Cableado Años

72 Viabilidad Costo de Vida Util Costo No Estructurado Estructurado

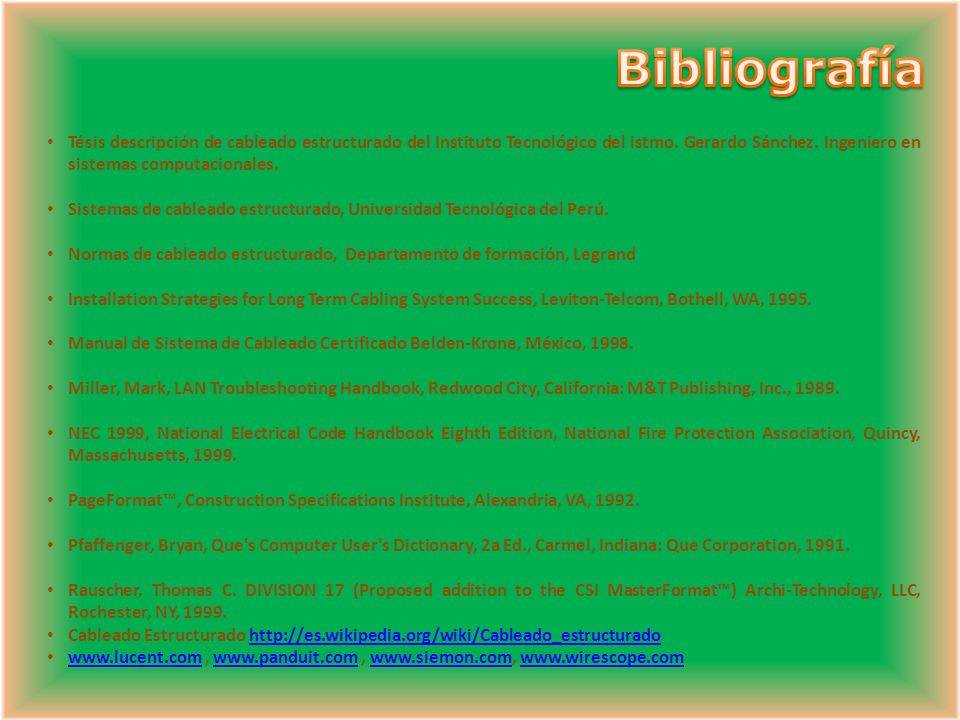

Tiempo

73 Bibliografía Tésis descripción de cableado estructurado del Instituto Tecnológico del istmo. Gerardo Sánchez. Ingeniero en sistemas computacionales. Sistemas de cableado estructurado, Universidad Tecnológica del Perú. Normas de cableado estructurado, Departamento de formación, Legrand Installation Strategies for Long Term Cabling System Success, Leviton-Telcom, Bothell, WA, 1995. Manual de Sistema de Cableado Certificado Belden-Krone, México, 1998. Miller, Mark, LAN Troubleshooting Handbook, Redwood City, California: M&T Publishing, Inc., 1989. NEC 1999, National Electrical Code Handbook Eighth Edition, National Fire Protection Association, Quincy, Massachusetts, 1999. PageFormat™, Construction Specifications Institute, Alexandria, VA, 1992. Pfaffenger, Bryan, Que's Computer User's Dictionary, 2a Ed., Carmel, Indiana: Que Corporation, 1991. Rauscher, Thomas C. DIVISION 17 (Proposed addition to the CSI MasterFormat™) Archi-Technology, LLC, Rochester, NY, 1999. Cableado Estructurado , ,
