1 El Mundo Inalámbrico PRIMERA JORNADA DE TELEMATICA ACIS NOVIEMBRE DE 2003 ALVARO TORRES NIETO CENTRO DE ESTUDIOS DE TELEMATICA ESCUELA COLOMBIANA DE INGENIERIA

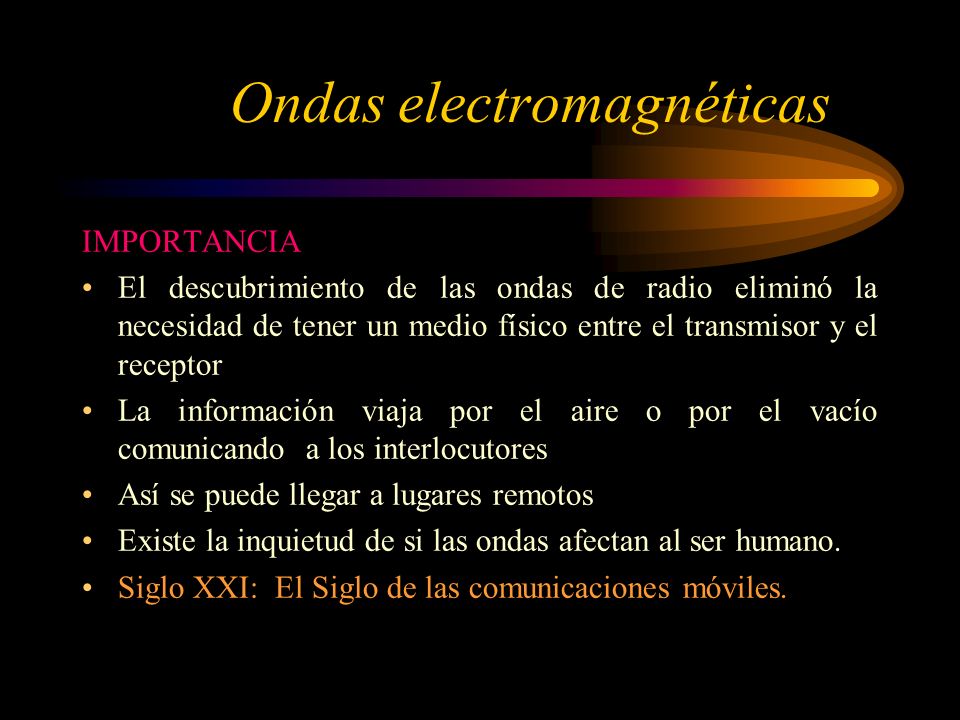

2 Ondas electromagnéticas IMPORTANCIA El descubrimiento de las ondas de radio eliminó la necesidad de tener un medio físico entre el transmisor y el receptor La información viaja por el aire o por el vacío comunicando a los interlocutores Así se puede llegar a lugares remotos Existe la inquietud de si las ondas afectan al ser humano. Siglo XXI: El Siglo de las comunicaciones móviles.

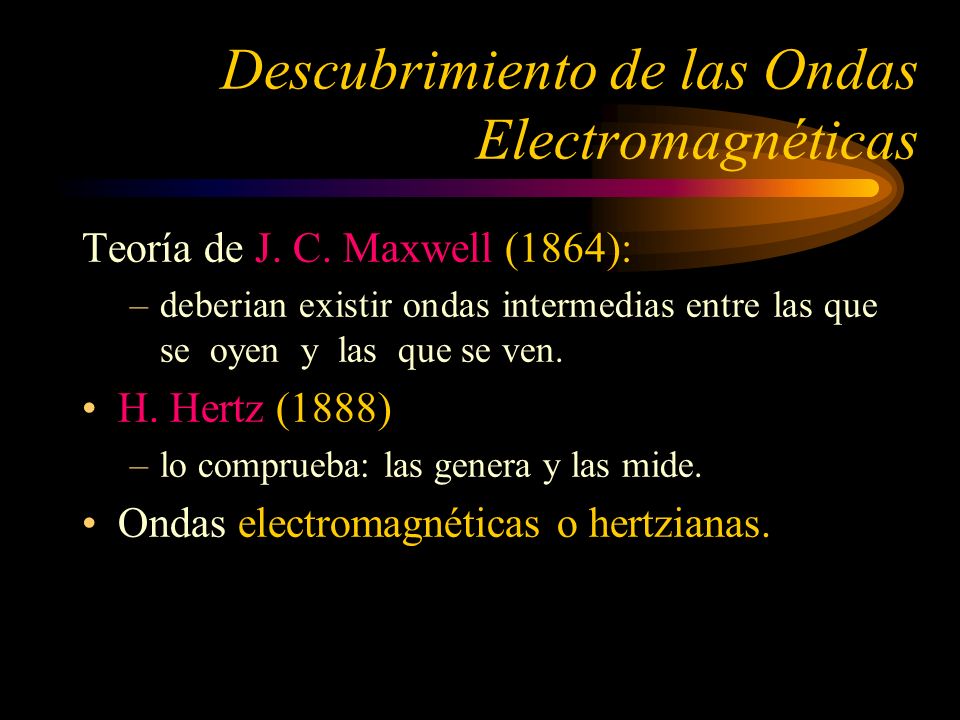

3 Descubrimiento de las Ondas Electromagnéticas Teoría de J. C. Maxwell (1864): –deberian existir ondas intermedias entre las que se oyen y las que se ven. H. Hertz (1888) –lo comprueba: las genera y las mide. Ondas electromagnéticas o hertzianas.

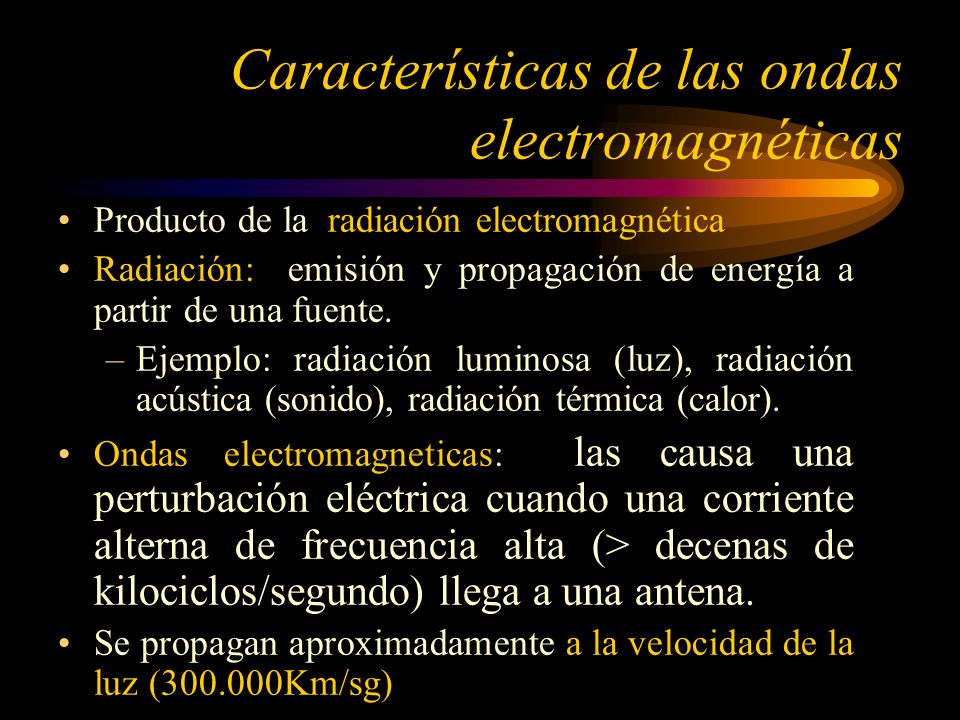

4 Características de las ondas electromagnéticas Producto de la radiación electromagnética Radiación: emisión y propagación de energía a partir de una fuente. –Ejemplo: radiación luminosa (luz), radiación acústica (sonido), radiación térmica (calor). Ondas electromagneticas: las causa una perturbación eléctrica cuando una corriente alterna de frecuencia alta (> decenas de kilociclos/segundo) llega a una antena. Se propagan aproximadamente a la velocidad de la luz ( Km/sg)

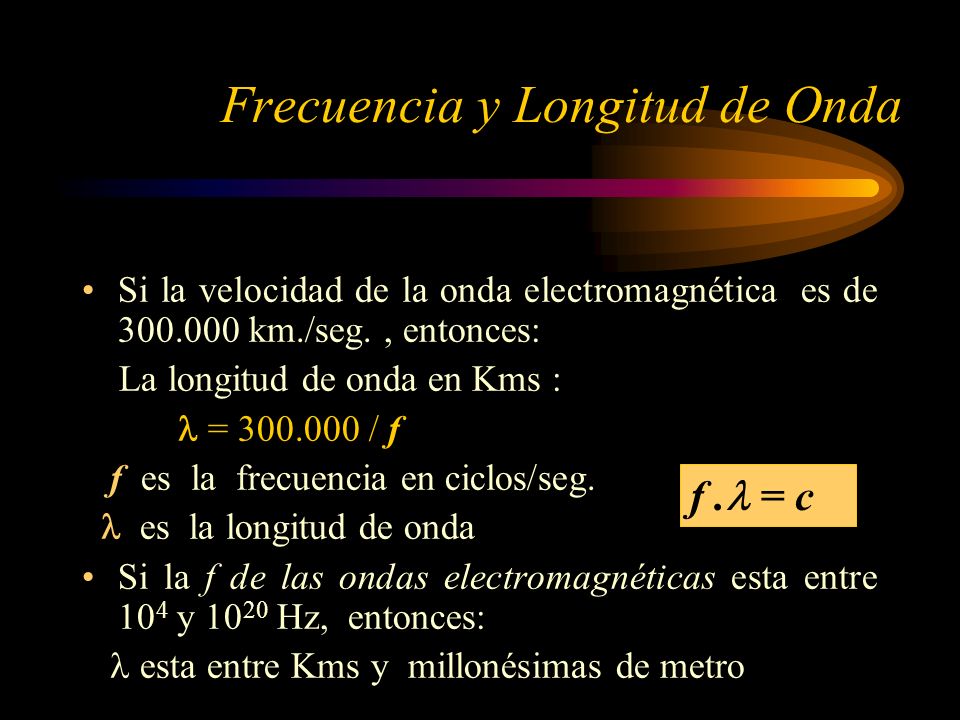

5 Si la velocidad de la onda electromagnética es de km./seg., entonces: La longitud de onda en Kms : = / f f es la frecuencia en ciclos/seg. es la longitud de onda Si la f de las ondas electromagnéticas esta entre 10 4 y Hz, entonces: esta entre Kms y millonésimas de metro Frecuencia y Longitud de Onda f. = c

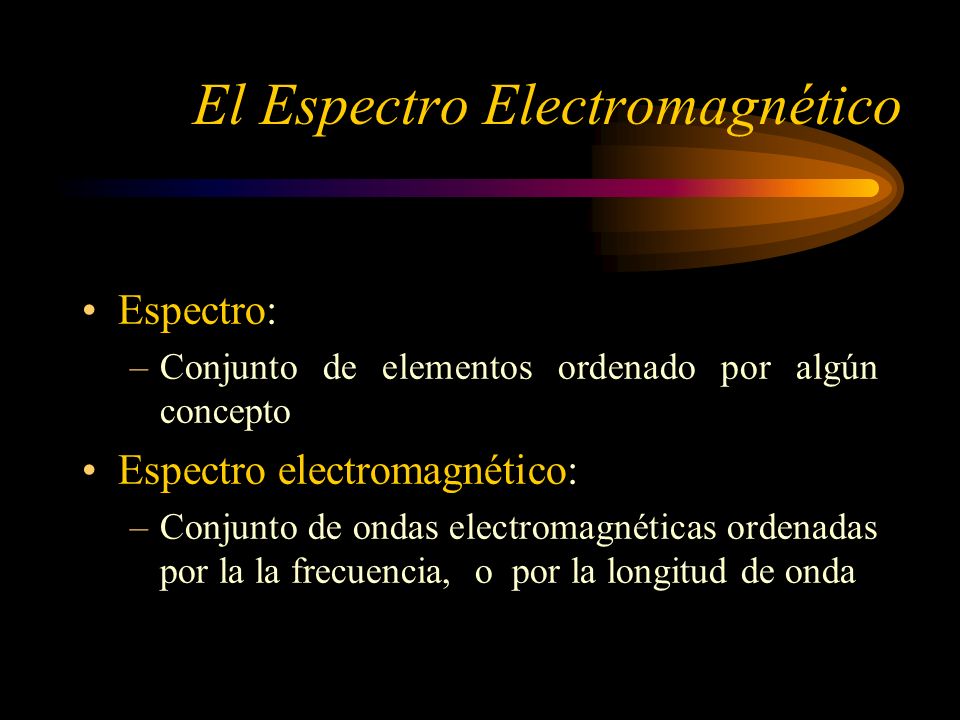

6 Espectro: –Conjunto de elementos ordenado por algún concepto Espectro electromagnético: –Conjunto de ondas electromagnéticas ordenadas por la la frecuencia, o por la longitud de onda El Espectro Electromagnético

7 Radiofrecuencias: –frecuencias menores a la frecuencia de la luz (10 14 Hz.) Se emplean en telecomunicaciones y se usan para radiotelegrafía, radiofonía, enlaces de microondas terrestres y satélites, telefonía celular, redes de comunicación personal y otros como controles remotos, bippers, teléfonos inalámbricos, etc.. Radiofrecuencias

8 G. Marconi (1895): radiotelegrafía (telegrafía inalámbrica). Primera comunicación transatlántica radiodifusión en Estados Unidos 1929 Primera emisora nacional: Radiodifusora Nacional. Radiofrecuencias (Cont.)

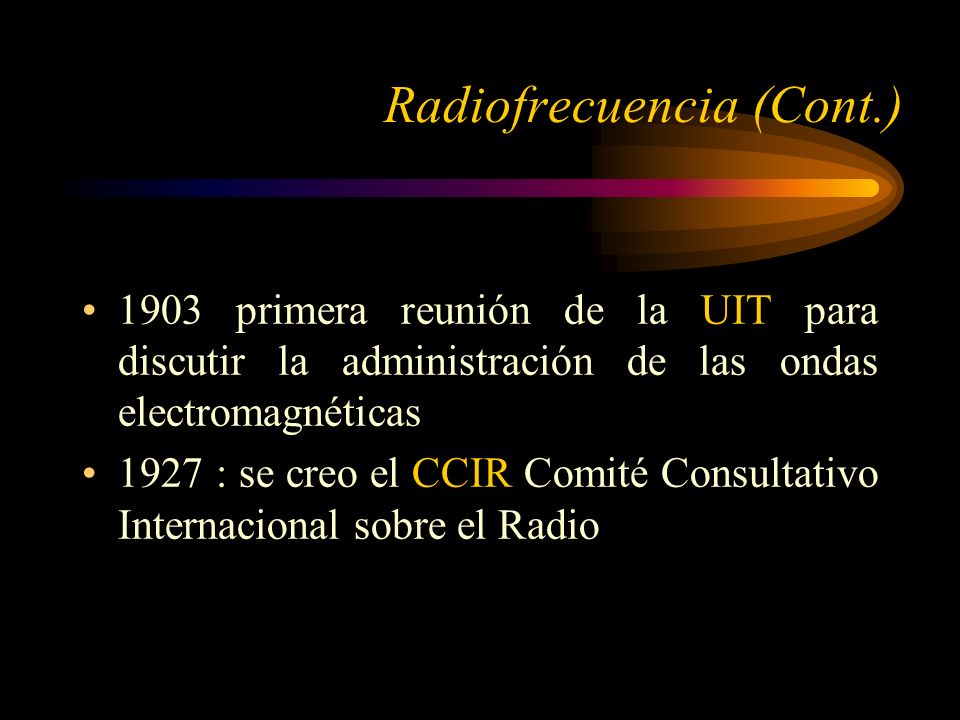

9 1903 primera reunión de la UIT para discutir la administración de las ondas electromagnéticas 1927 : se creo el CCIR Comité Consultativo Internacional sobre el Radio Radiofrecuencia (Cont.)

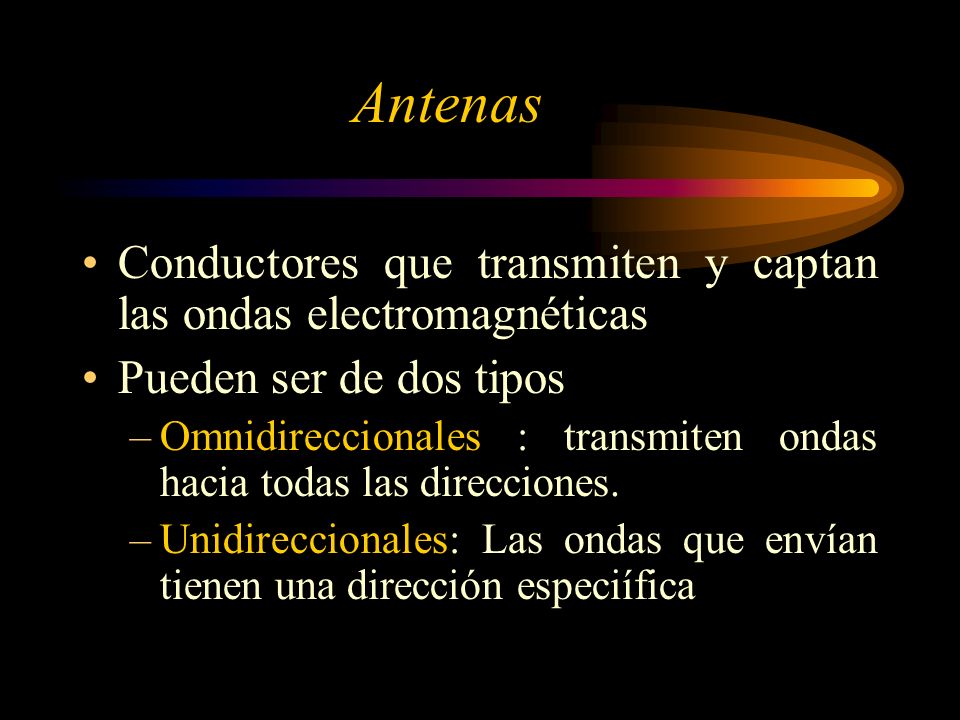

10 Antenas Conductores que transmiten y captan las ondas electromagnéticas Pueden ser de dos tipos –Omnidireccionales : transmiten ondas hacia todas las direcciones. –Unidireccionales: Las ondas que envían tienen una dirección especiífica

11 Las frecuencias mas bajas del espectro son las ondas de radio, o radio-ondas Comprende las bandas LF, MF, HF, VHF, UHF y SFH Las frecuencias LF, MF Y HF son reflejadas por la ionosfera (capa más alta de la atmósfera) Las Ondas de Radio

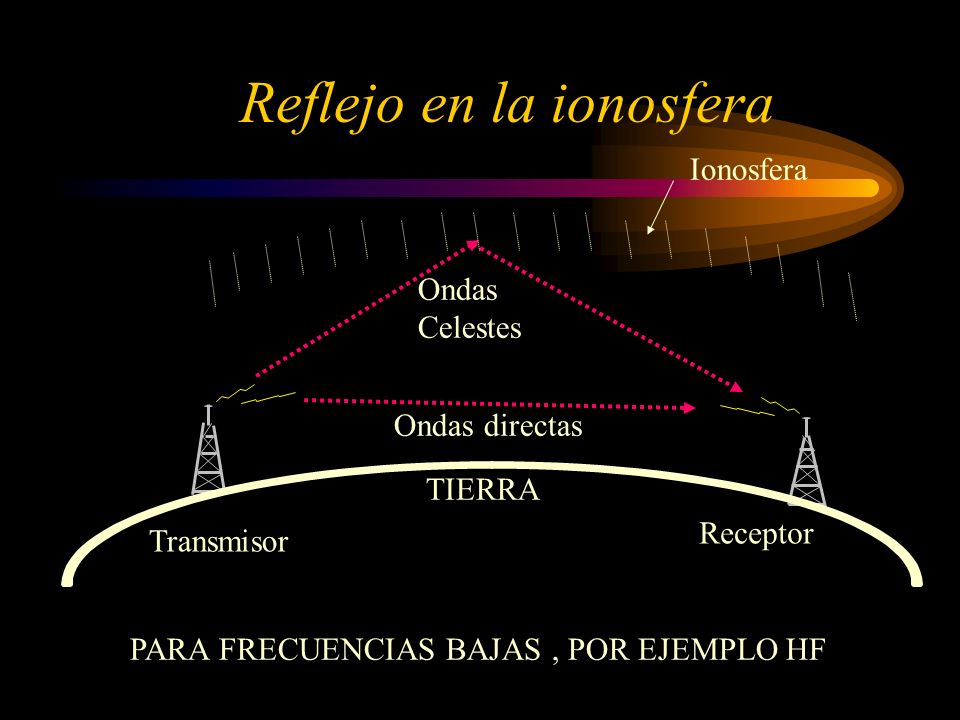

12 Reflejo en la ionosfera Ionosfera Ondas Celestes Ondas directas Transmisor Receptor TIERRA PARA FRECUENCIAS BAJAS, POR EJEMPLO HF

13 Ionosfera Transmisor Receptor TIERRA Cubrimiento de Grandes Distancias

14 Ionosfera TIERRA Frecuencias Altas VHF, UHF, ….

15 Las Microondas Ondas electromagnéticas del extremo superior del espectro de radio, –frecuencias (Gigahertz), –longitud de onda del orden de centímetros Debido a su alta frecuencia no son reflejados por la ionosfera Se usa para comunicaciones satelitáles o con otros vehículos espaciales. –También para enlaces terrestres.

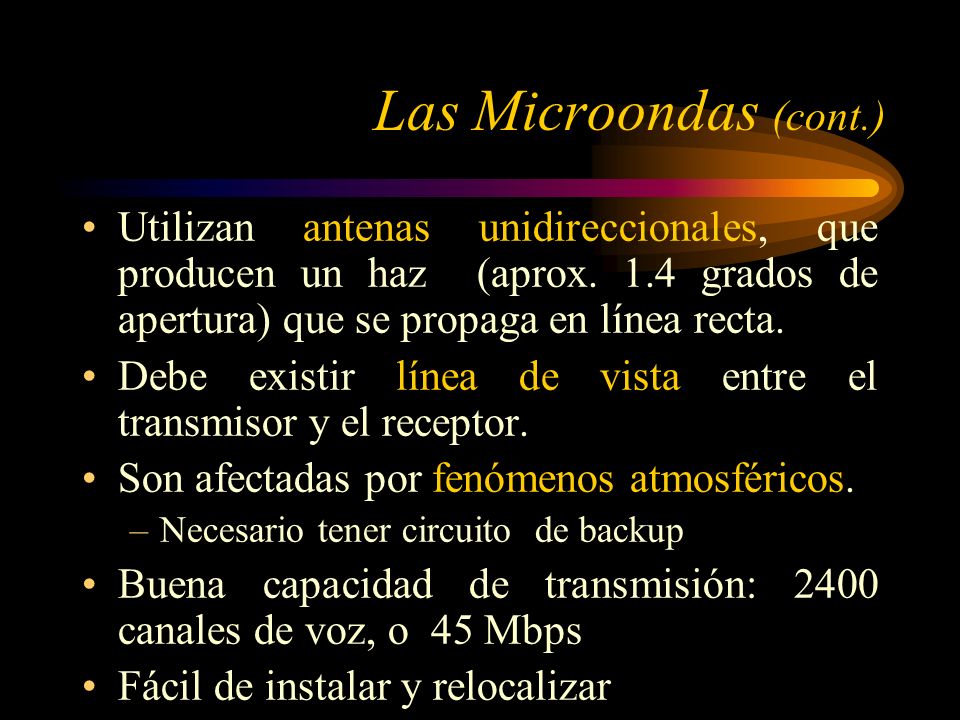

16 Las Microondas (cont.) Utilizan antenas unidireccionales, que producen un haz (aprox. 1.4 grados de apertura) que se propaga en línea recta. Debe existir línea de vista entre el transmisor y el receptor. Son afectadas por fenómenos atmosféricos. –Necesario tener circuito de backup Buena capacidad de transmisión: 2400 canales de voz, o 45 Mbps Fácil de instalar y relocalizar

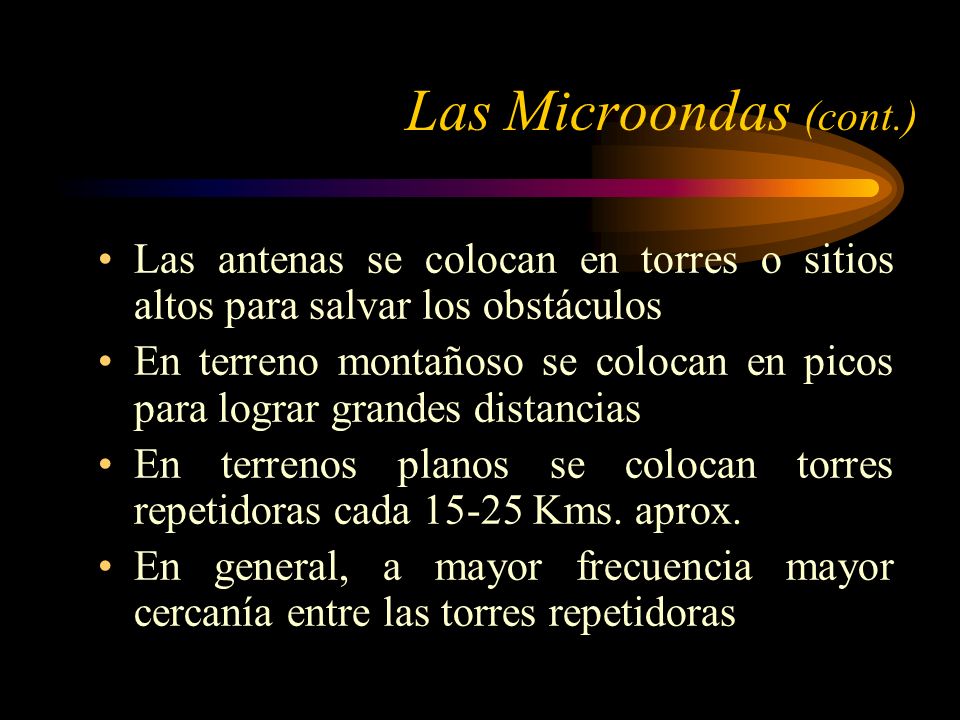

17 Las antenas se colocan en torres o sitios altos para salvar los obstáculos En terreno montañoso se colocan en picos para lograr grandes distancias En terrenos planos se colocan torres repetidoras cada Kms. aprox. En general, a mayor frecuencia mayor cercanía entre las torres repetidoras Las Microondas (cont.)

18 Las microondas (cont.) Se utilizan tanto en enlaces terrestres como en enlaces satelitáles El Ministerio de Comunicaciones se encarga de asignación y mantenimiento del espectro Una licencia define el rango de frecuencias y el área en que opera BER 1 x 10 -6

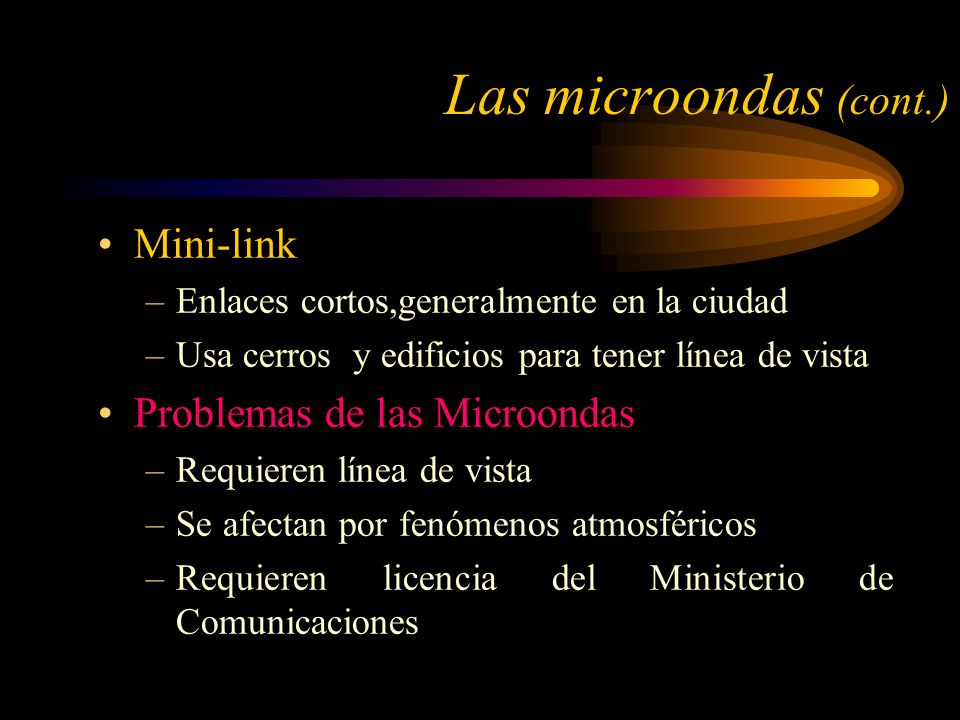

19 Las microondas (cont.) Mini-link –Enlaces cortos,generalmente en la ciudad –Usa cerros y edificios para tener línea de vista Problemas de las Microondas –Requieren línea de vista –Se afectan por fenómenos atmosféricos –Requieren licencia del Ministerio de Comunicaciones

20 Rayos infrarojos Son ondas electromagnéticas, entre las microondas y la luz, del orden de GHz (100 THz) Para transmisión de información en áreas reducidas. –Ej. el control remoto de un televisor. Usados también en redes móviles en áreas pequeñas (sin muros) Requieren línea de vista, pero no licencia por ser para interiores principalmente

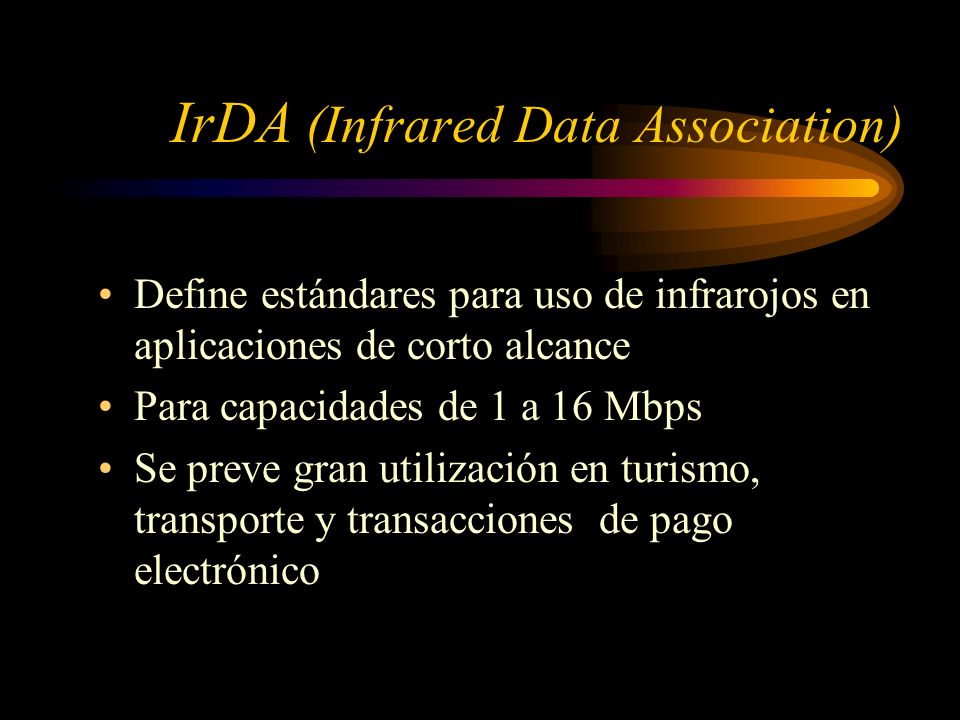

21 IrDA (Infrared Data Association) Define estándares para uso de infrarojos en aplicaciones de corto alcance Para capacidades de 1 a 16 Mbps Se preve gran utilización en turismo, transporte y transacciones de pago electrónico

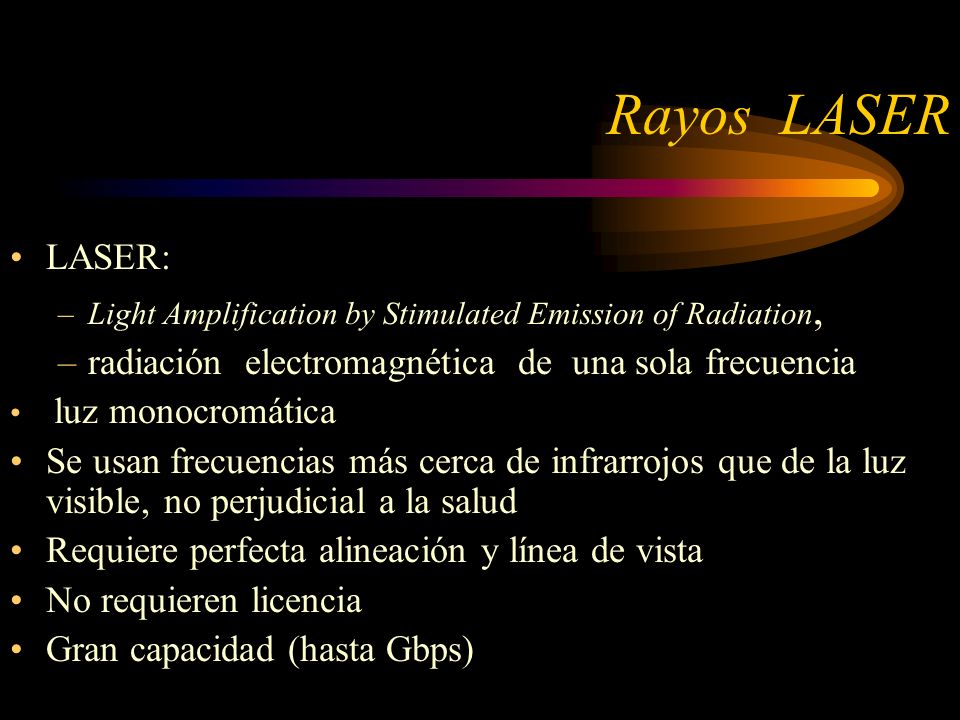

22 Rayos LASER LASER: –Light Amplification by Stimulated Emission of Radiation, –radiación electromagnética de una sola frecuencia luz monocromática Se usan frecuencias más cerca de infrarrojos que de la luz visible, no perjudicial a la salud Requiere perfecta alineación y línea de vista No requieren licencia Gran capacidad (hasta Gbps)

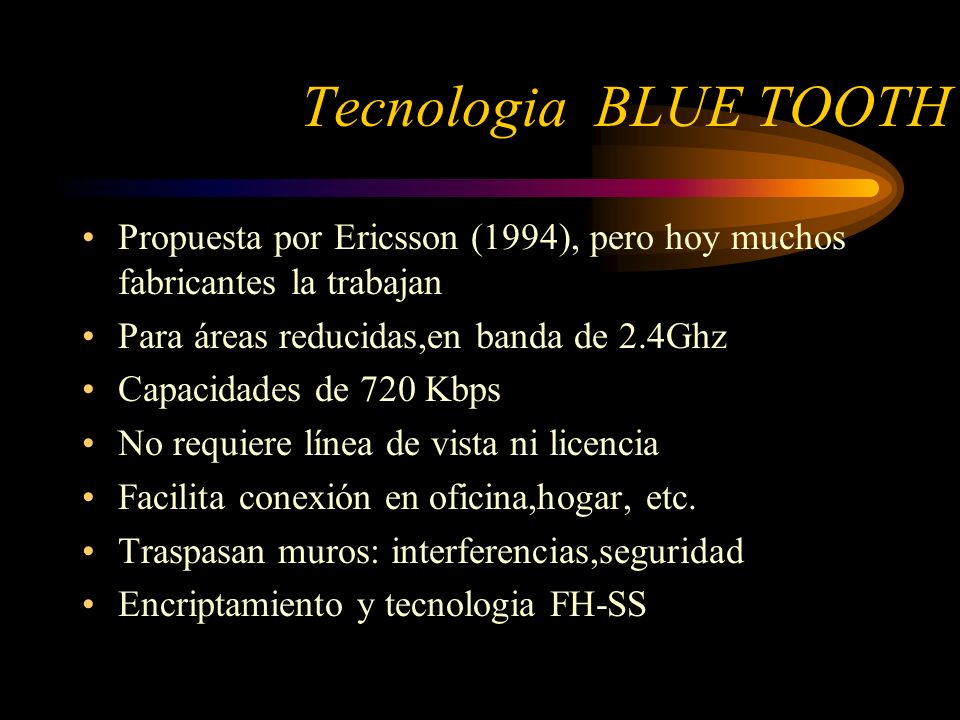

23 Tecnologia BLUE TOOTH Propuesta por Ericsson (1994), pero hoy muchos fabricantes la trabajan Para áreas reducidas,en banda de 2.4Ghz Capacidades de 720 Kbps No requiere línea de vista ni licencia Facilita conexión en oficina,hogar, etc. Traspasan muros: interferencias,seguridad Encriptamiento y tecnologia FH-SS

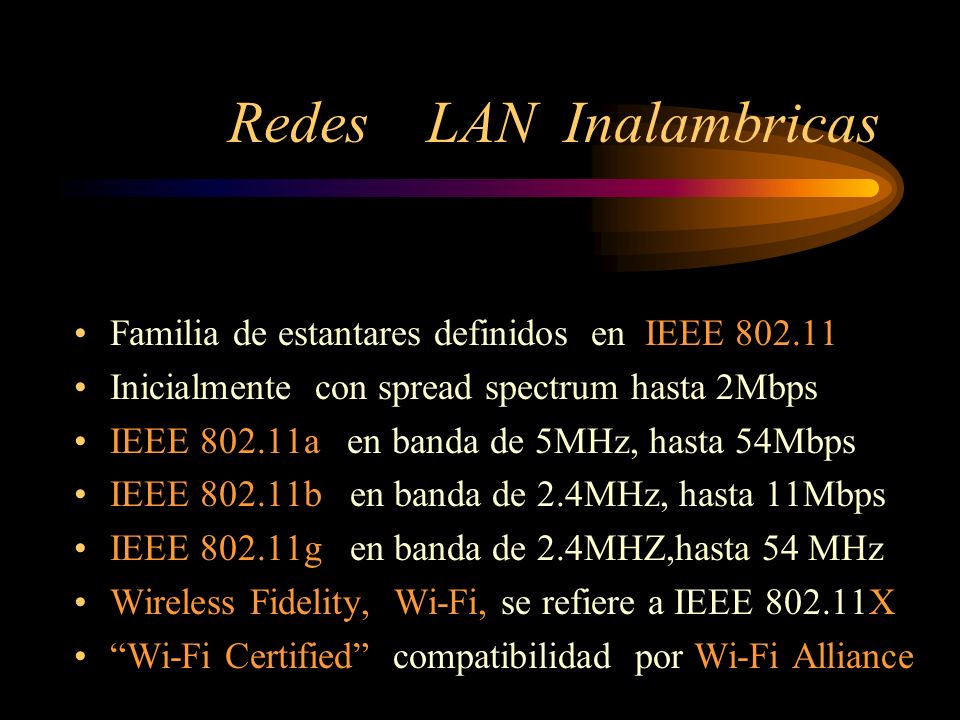

24 Redes LAN Inalambricas Familia de estantares definidos en IEEE Inicialmente con spread spectrum hasta 2Mbps IEEE a en banda de 5MHz, hasta 54Mbps IEEE b en banda de 2.4MHz, hasta 11Mbps IEEE g en banda de 2.4MHZ,hasta 54 MHz Wireless Fidelity, Wi-Fi, se refiere a IEEE X Wi-Fi Certified compatibilidad por Wi-Fi Alliance

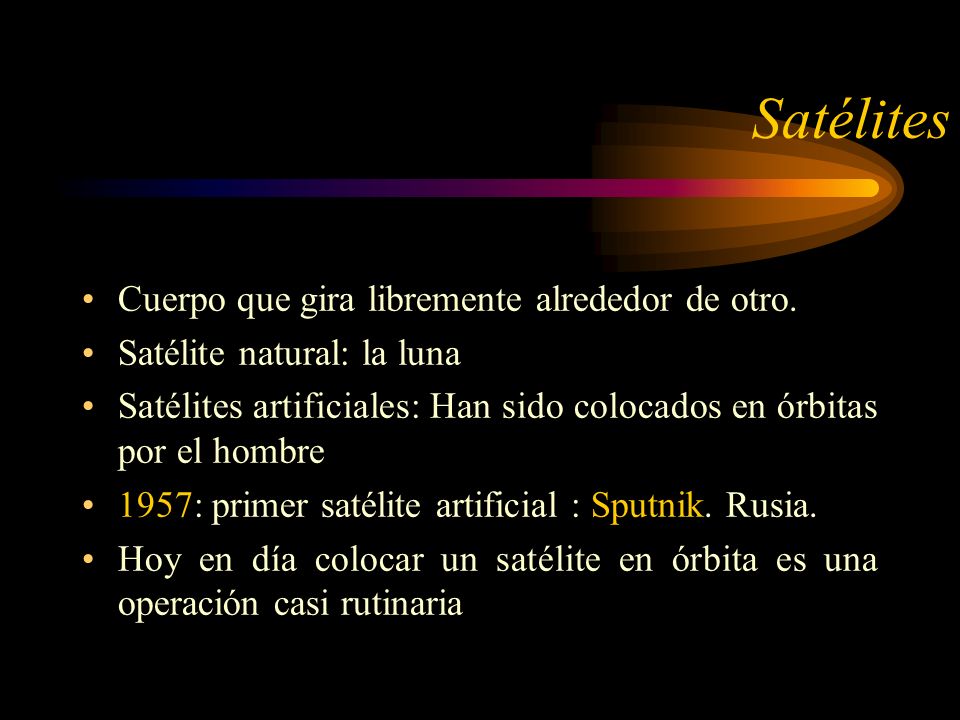

25 Satélites Cuerpo que gira libremente alrededor de otro. Satélite natural: la luna Satélites artificiales: Han sido colocados en órbitas por el hombre 1957: primer satélite artificial : Sputnik. Rusia. Hoy en día colocar un satélite en órbita es una operación casi rutinaria

26 Usos de los SATELITES Principales usos de los satélites artificiales: –Estudio de fenómenos atmosféricos –Determinación de zonas geológicas –Identificación de cosechas –Inteligencia militar –Telecomunicaciones –Posicionamiento Geografico

27 El satélite hace las veces de repetidor: –Recibe la señal que viene de la antena terrestre –La corrige y amplifica –La convierte a la frecuencia del enlace de regreso –La transmite a la tierra Los satélites emplean enlaces de microondas para comunicarse con las antenas terrestres Uplink : enlace de subida Downlink : enlace de bajada Satélites de Telecomunicaciones

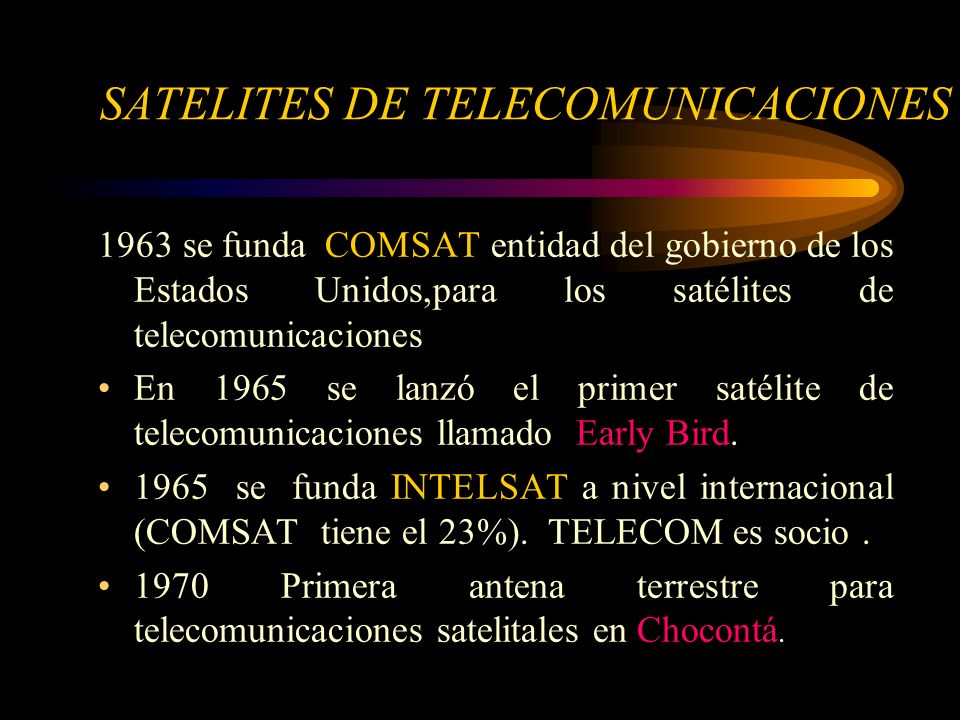

28 1963 se funda COMSAT entidad del gobierno de los Estados Unidos,para los satélites de telecomunicaciones En 1965 se lanzó el primer satélite de telecomunicaciones llamado Early Bird se funda INTELSAT a nivel internacional (COMSAT tiene el 23%). TELECOM es socio Primera antena terrestre para telecomunicaciones satelitales en Chocontá. SATELITES DE TELECOMUNICACIONES

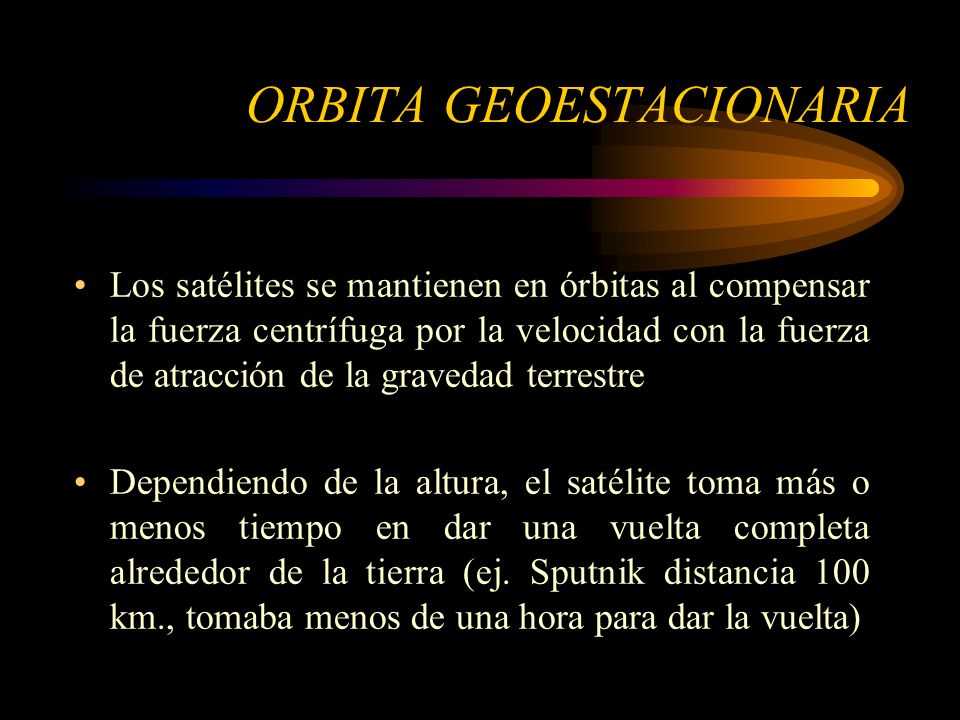

29 Los satélites se mantienen en órbitas al compensar la fuerza centrífuga por la velocidad con la fuerza de atracción de la gravedad terrestre Dependiendo de la altura, el satélite toma más o menos tiempo en dar una vuelta completa alrededor de la tierra (ej. Sputnik distancia 100 km., tomaba menos de una hora para dar la vuelta) ORBITA GEOESTACIONARIA

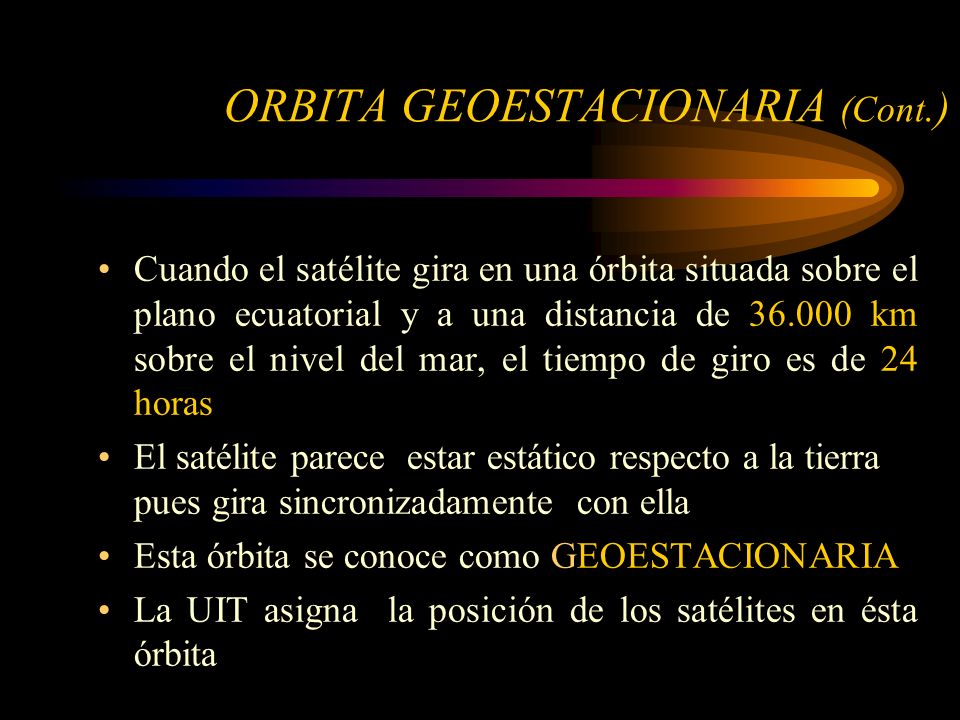

30 ORBITA GEOESTACIONARIA (Cont.) Cuando el satélite gira en una órbita situada sobre el plano ecuatorial y a una distancia de km sobre el nivel del mar, el tiempo de giro es de 24 horas El satélite parece estar estático respecto a la tierra pues gira sincronizadamente con ella Esta órbita se conoce como GEOESTACIONARIA La UIT asigna la posición de los satélites en ésta órbita

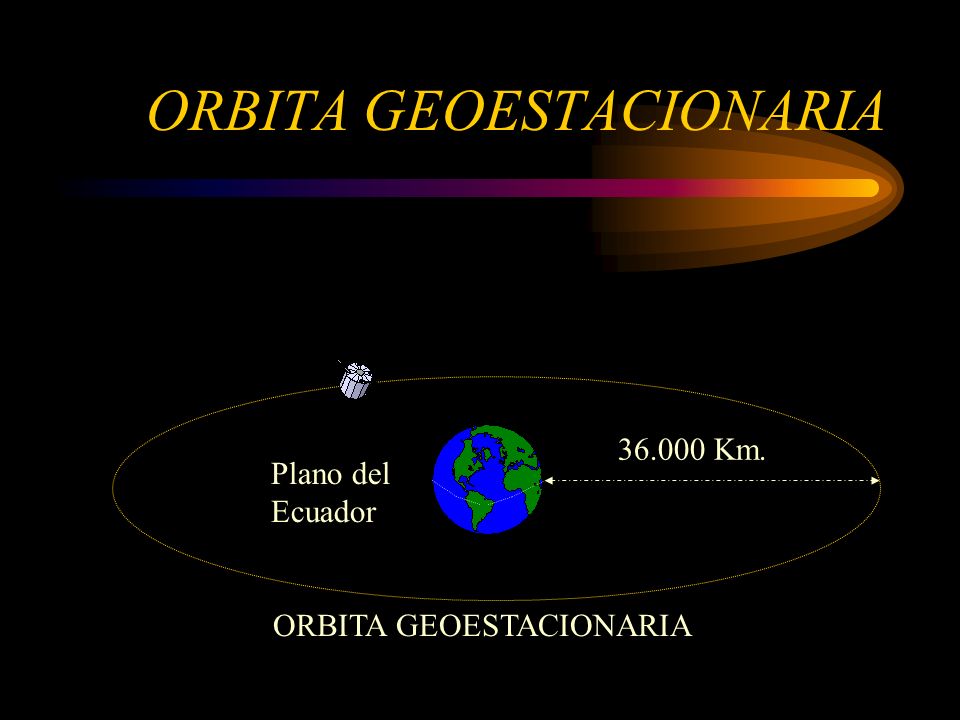

31 ORBITA GEOESTACIONARIA Km. Plano del Ecuador ORBITA GEOESTACIONARIA

32 GEO : Geostationary Earth Orbit (a Km) MEO : Medium Earth Orbit (alrededor de Km) LEO : Low Earth Orbit (alrededor de Km, o menos) Satelites GEO, MEO, LEO

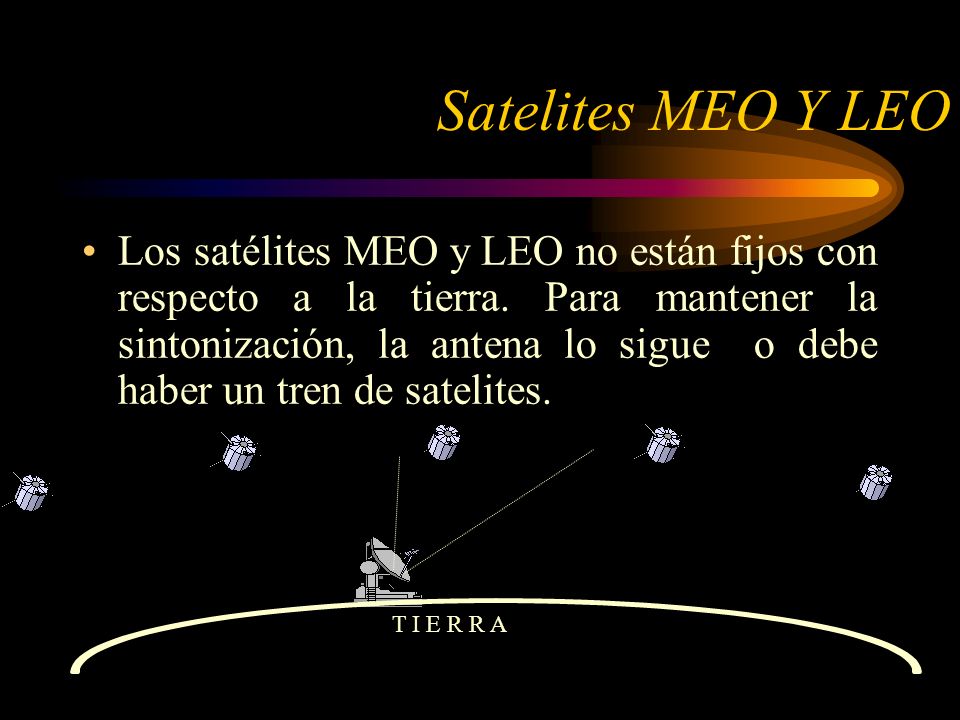

33 Satelites MEO Y LEO Los satélites MEO y LEO no están fijos con respecto a la tierra. Para mantener la sintonización, la antena lo sigue o debe haber un tren de satelites. T I E R R A

34 INTELSAT e INMARSAT Exitosos ejemplos de sistemas GEO INTELSAT: consorcio multinacional para telecomunicaciones comerciales. Nueve generaciones, 21 satelites (24 proximamente) INMARSAT: consorcio, sede Londres, 4 satelites,4 generaciones.Inicialmente para control maritimo. Prestara servicio BGAN para servicios Internet y afiines

35 TRANSPONDERS Un satélite tiene varias decenas de transponders; cada uno de estos funciona como un subsatélite, haciendo las siguientes tareas principales: 1.Recibe la señal de una antena terrestre (uplink), la rectifica y amplifica 2.La convierte a la frecuencia de bajada 3.La retransmite hacia la tierra(downlink)

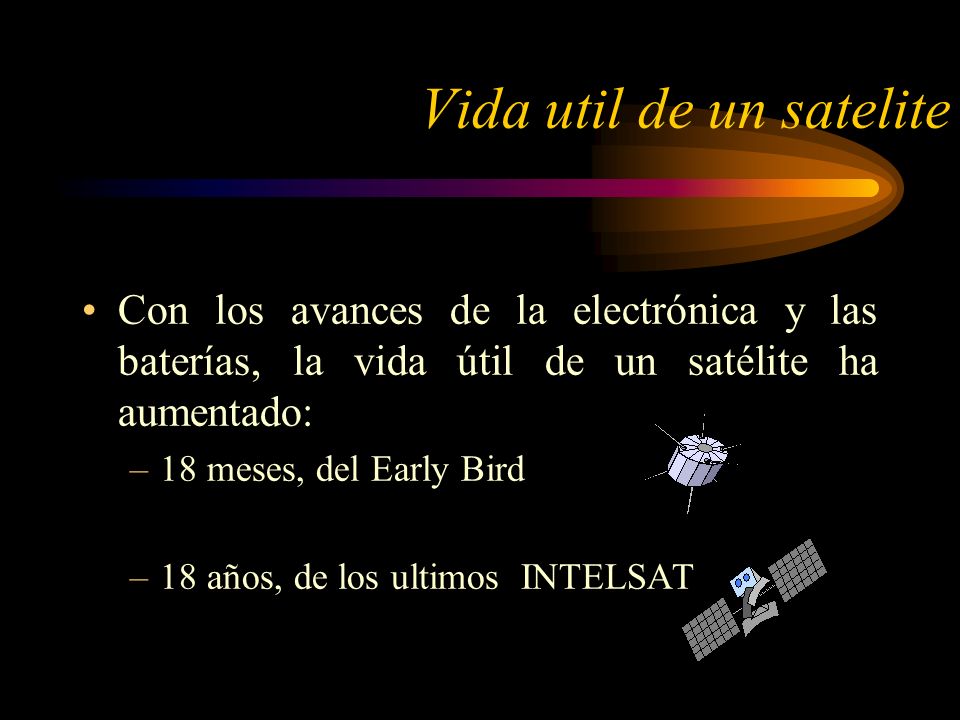

36 Con los avances de la electrónica y las baterías, la vida útil de un satélite ha aumentado: –18 meses, del Early Bird –18 años, de los ultimos INTELSAT Vida util de un satelite

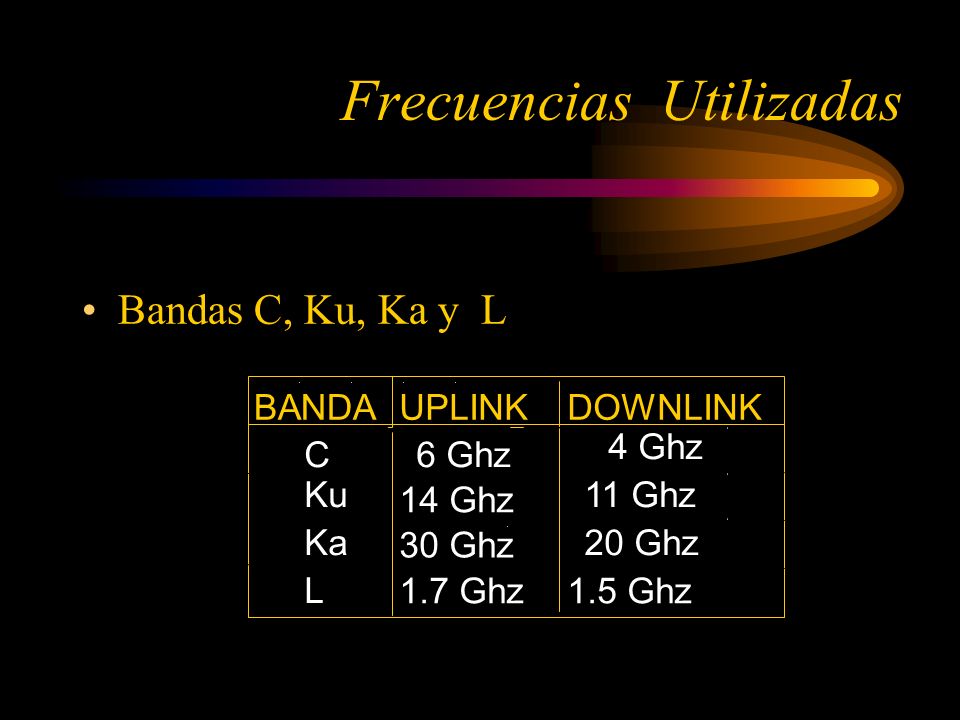

37 Bandas C, Ku, Ka y L Frecuencias Utilizadas BANDAUPLINKDOWNLINK C6 Ghz 4 Ghz Ku 14 Ghz 11 Ghz Ka 30 Ghz 20 Ghz L 1.7 Ghz1.5 Ghz

38 Componentes de una Estacion Satelital Terrestre En el lado transmisor –Multiplexor que reúne varios canales en uno de mayor capacidad –Módem que lleva el canal a una frecuencia intermedia (IF) en MHz –Un convertidor (UP/DOWN CONVERTER) que la eleva a la frecuencia de transmisión (RF) en GHz –Una antena transmisora

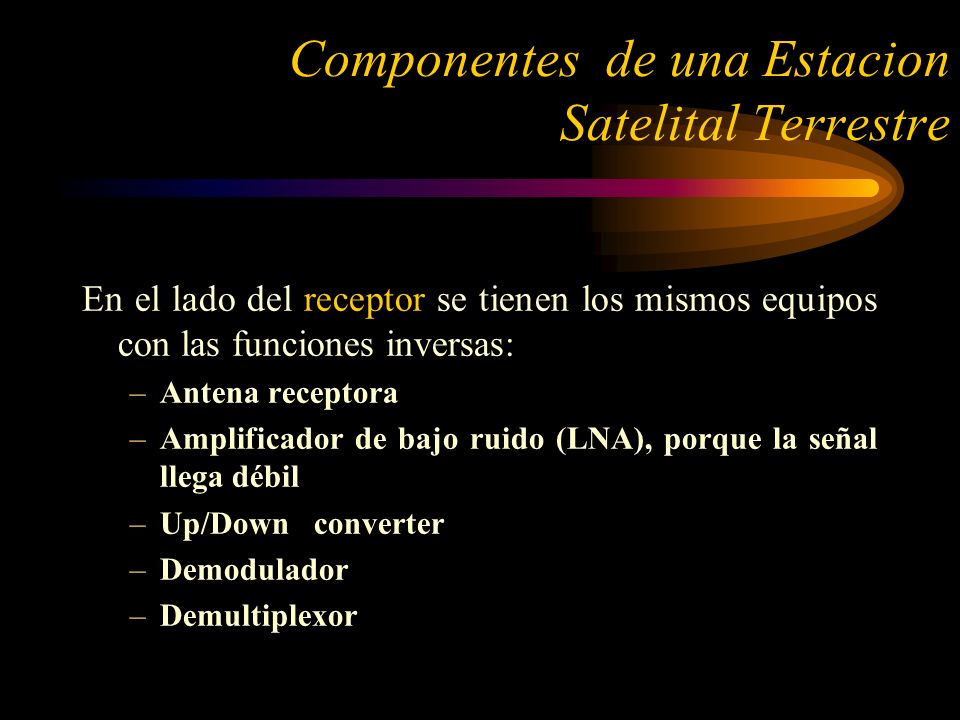

39 Componentes de una Estacion Satelital Terrestre En el lado del receptor se tienen los mismos equipos con las funciones inversas: –Antena receptora –Amplificador de bajo ruido (LNA), porque la señal llega débil –Up/Down converter –Demodulador –Demultiplexor

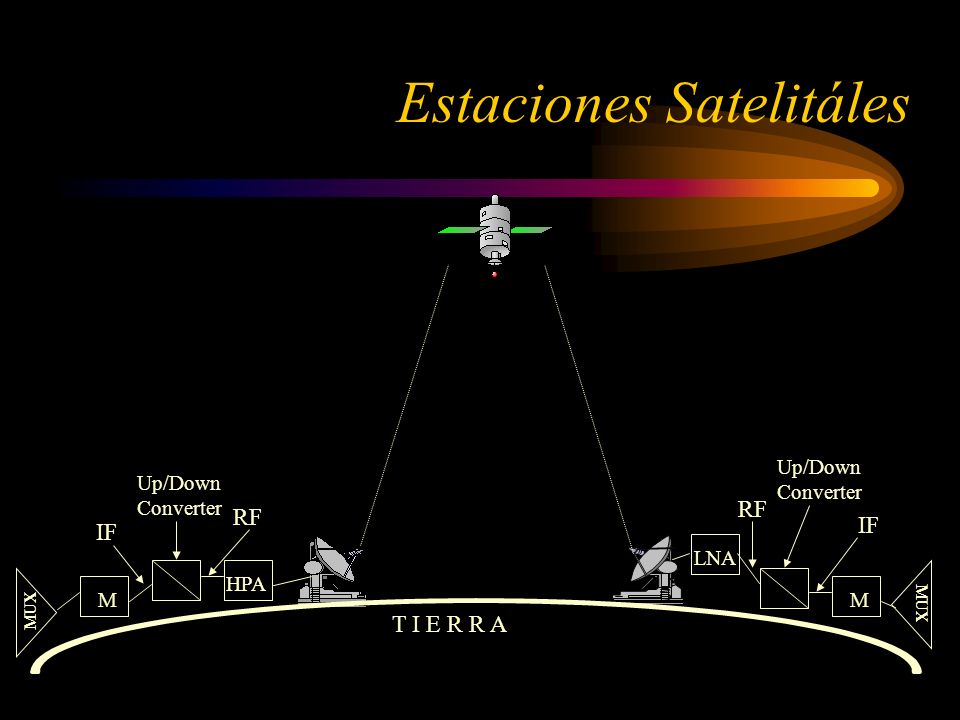

40 Estaciones Satelitáles T I E R R A M HPA Up/Down Converter RF IF MUX M LNA Up/Down Converter RF IF MUX

41 P r o p a g a t i o n d e l a y Se debe al tiempo que toma la señal para viajar entre la antena (en la tierra) y el satélite. Para un satelite en la órbita GEO: / = 120 mseg t (subida y bajada) = 240 mseg = 1/4 seg Si se hace una consulta t= 1/2 seg Demora Satelital

42 F o o t p r i n t: –Zona donde se puede captar la señal que envía el satélite Puede haber una por cada transponder Hacia el borde se requieren antenas con mayor potencia Huella Satelital

43 Inicialmente, por INTELSAT, cada país tenía una antena que canalizaba el tráfico nacional Chocontá (1970) : 30 mts de diámetro Luego se instalaron telepuertos que son antenas de menor tamaño (6-12 mts) Posteriormente antenas de menor diametro 2-3mts Antenas más pequeñas para satélites de órbitas bajas (alrededor de cms) Tamaño de Antenas Satelitales

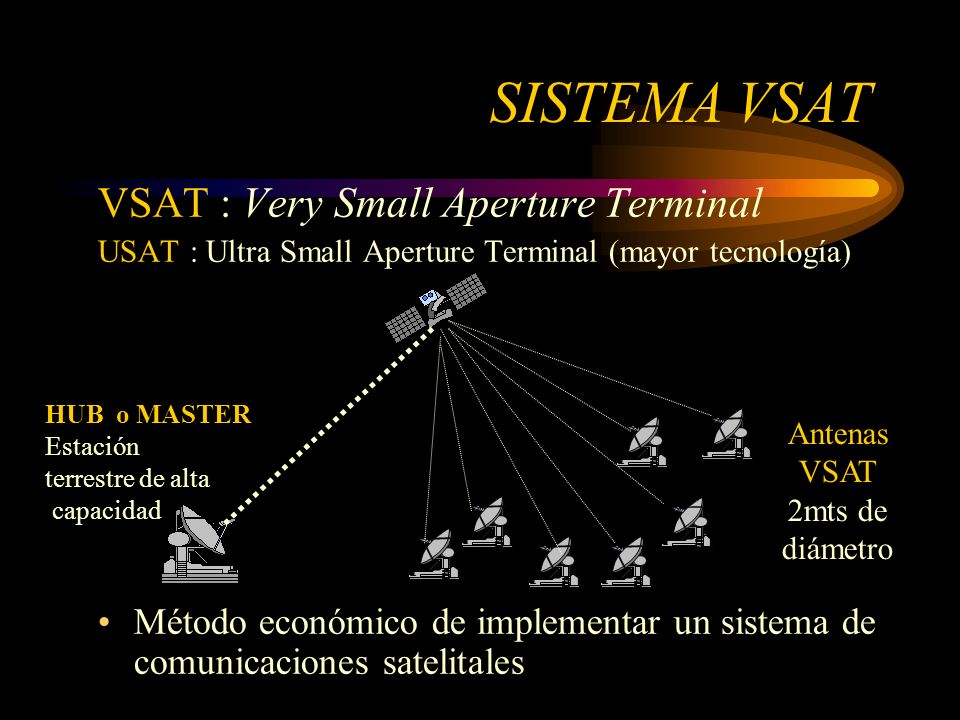

44 VSAT : Very Small Aperture Terminal USAT : Ultra Small Aperture Terminal (mayor tecnología) Método económico de implementar un sistema de comunicaciones satelitales SISTEMA VSAT HUB o MASTER Estación terrestre de alta capacidad Antenas VSAT 2mts de diámetro

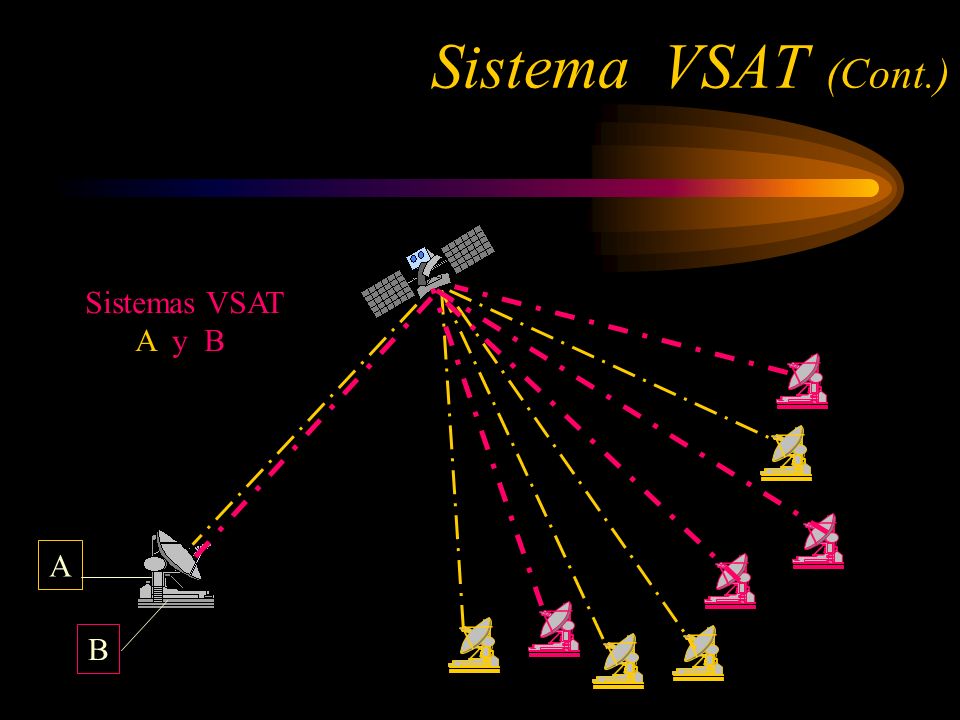

45 Sistema VSAT (Cont.) Sistemas VSAT A y B compartiendo el hub A B

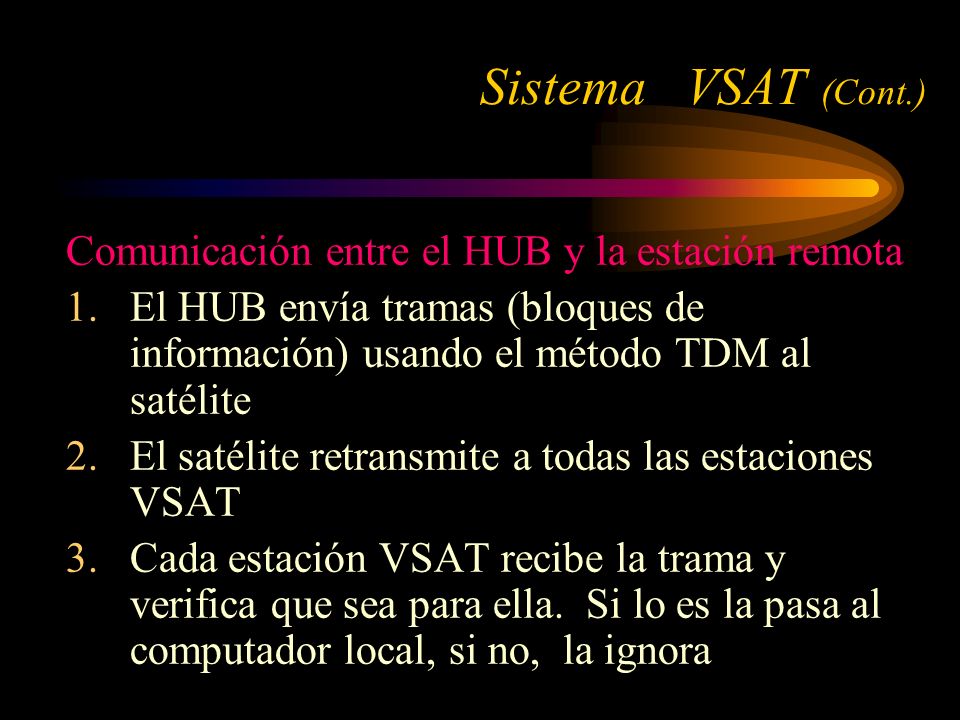

46 Comunicación entre el HUB y la estación remota 1.El HUB envía tramas (bloques de información) usando el método TDM al satélite 2.El satélite retransmite a todas las estaciones VSAT 3.Cada estación VSAT recibe la trama y verifica que sea para ella. Si lo es la pasa al computador local, si no, la ignora Sistema VSAT (Cont.)

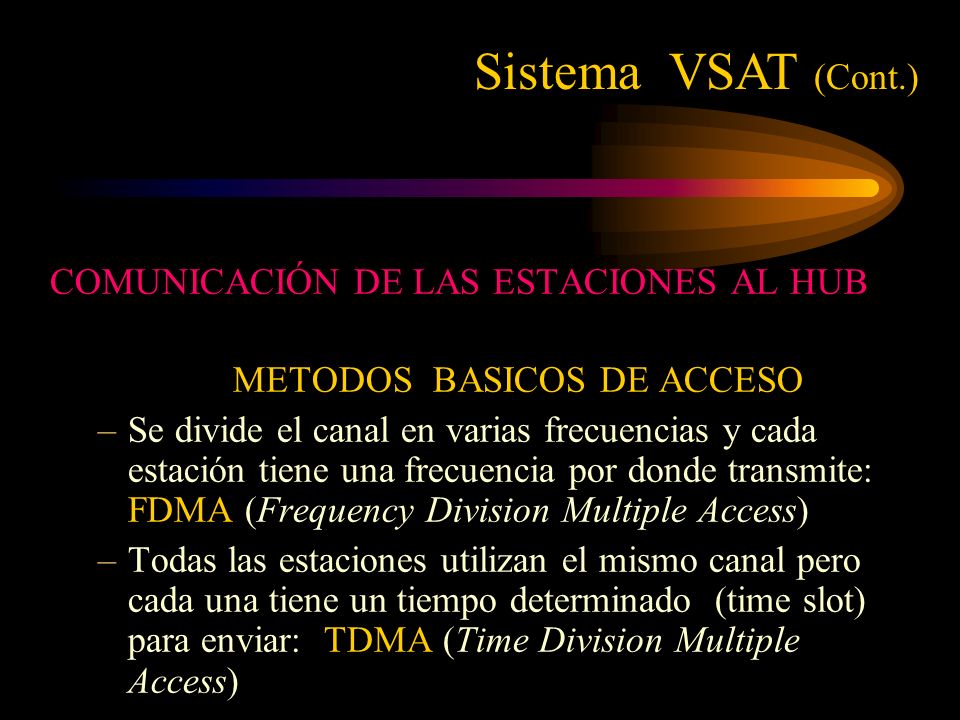

47 COMUNICACIÓN DE LAS ESTACIONES AL HUB METODOS BASICOS DE ACCESO –Se divide el canal en varias frecuencias y cada estación tiene una frecuencia por donde transmite: FDMA (Frequency Division Multiple Access) –Todas las estaciones utilizan el mismo canal pero cada una tiene un tiempo determinado (time slot) para enviar: TDMA (Time Division Multiple Access) Sistema VSAT (Cont.)

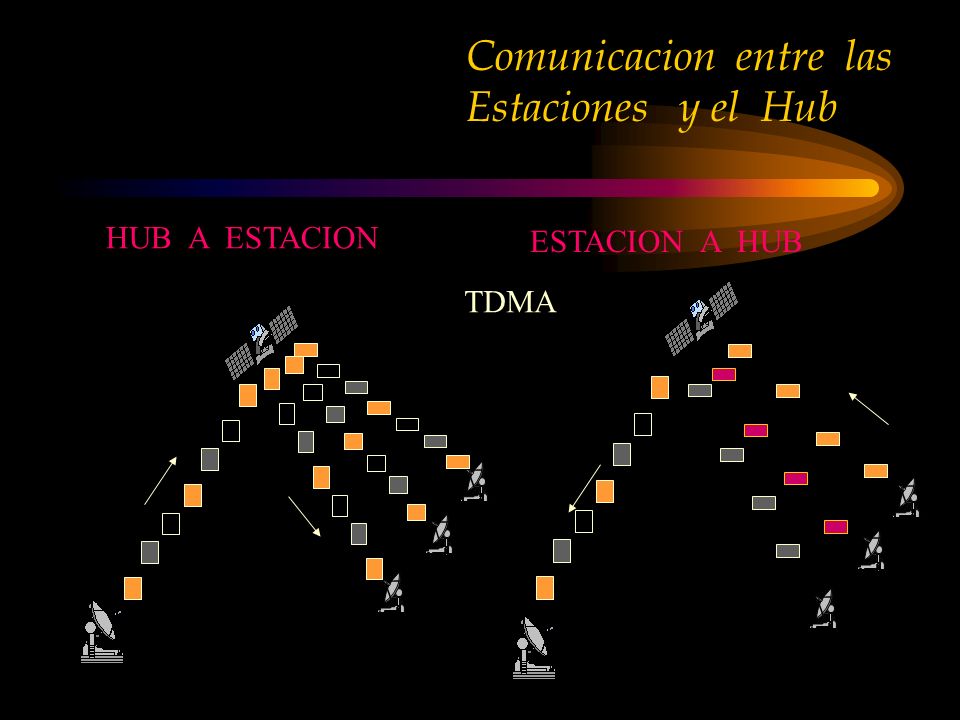

48 Comunicacion entre las Estaciones y el Hub HUB A ESTACION ESTACION A HUB TDMA

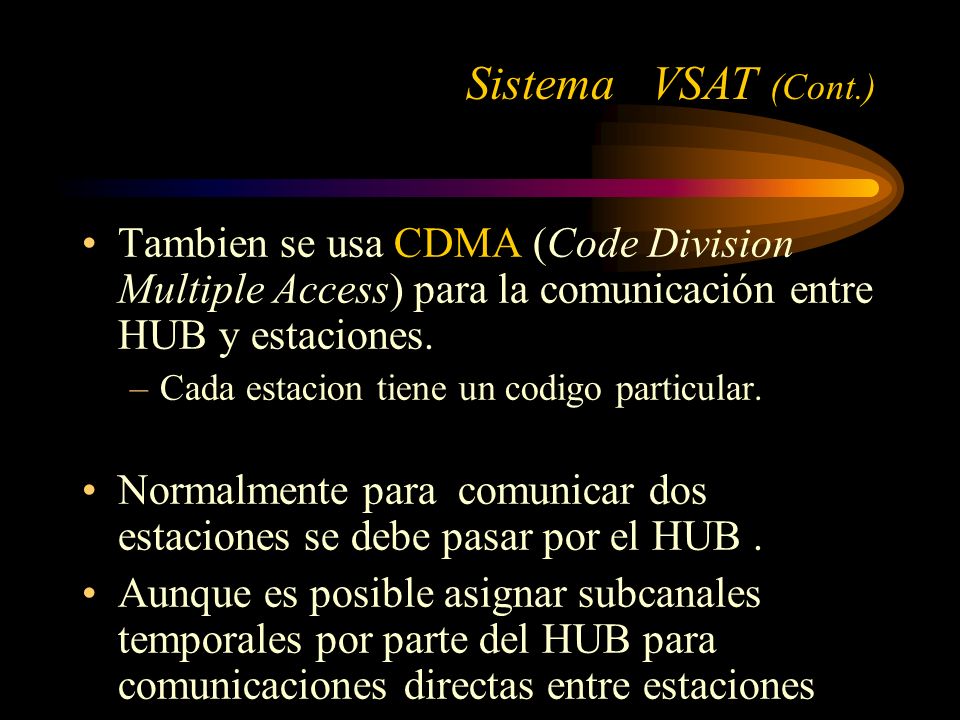

49 Tambien se usa CDMA (Code Division Multiple Access) para la comunicación entre HUB y estaciones. –Cada estacion tiene un codigo particular. Normalmente para comunicar dos estaciones se debe pasar por el HUB. Aunque es posible asignar subcanales temporales por parte del HUB para comunicaciones directas entre estaciones Sistema VSAT (Cont.)

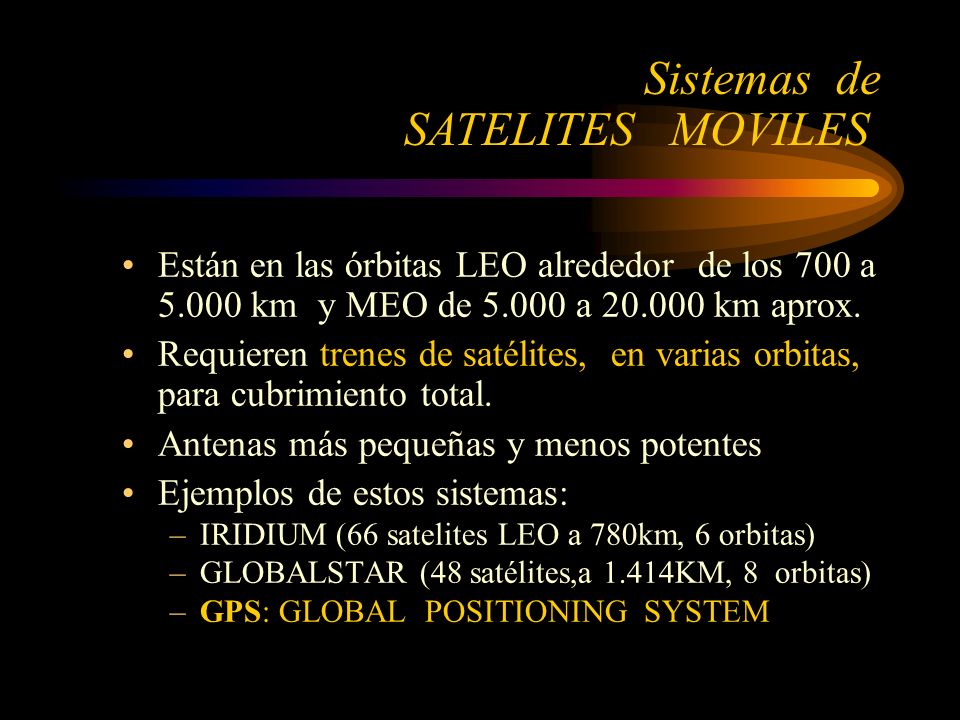

50 Están en las órbitas LEO alrededor de los 700 a km y MEO de a km aprox. Requieren trenes de satélites, en varias orbitas, para cubrimiento total. Antenas más pequeñas y menos potentes Ejemplos de estos sistemas: –IRIDIUM (66 satelites LEO a 780km, 6 orbitas) –GLOBALSTAR (48 satélites,a 1.414KM, 8 orbitas) –GPS: GLOBAL POSITIONING SYSTEM Sistemas de SATELITES MOVILES

51 Estación de control Banda Ka gateway Banda L Banda Ka Sistema IRIDIUM

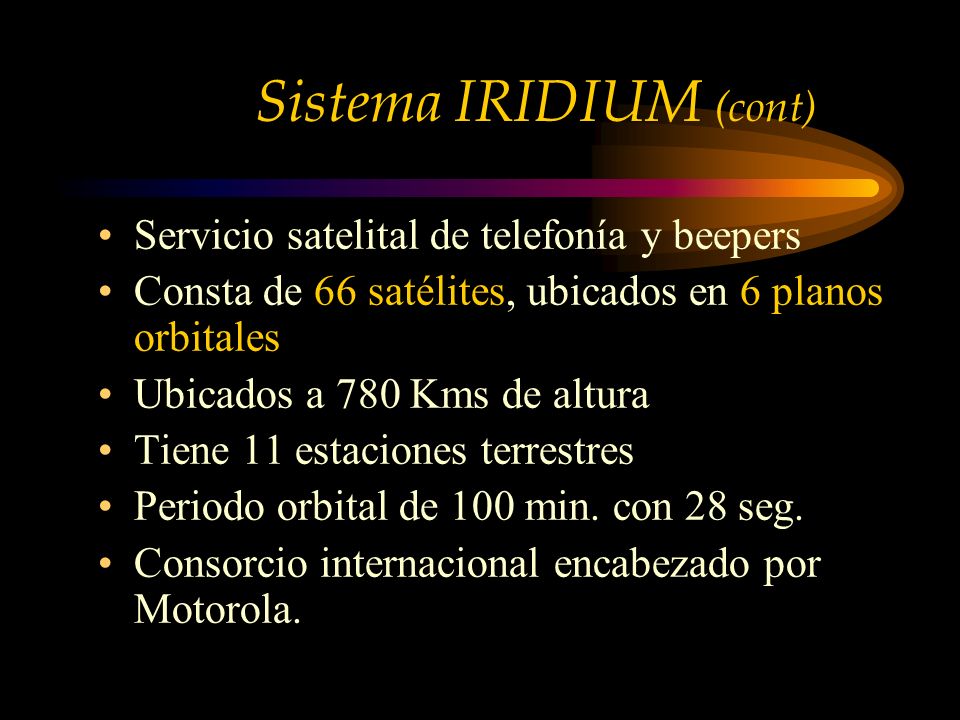

52 Servicio satelital de telefonía y beepers Consta de 66 satélites, ubicados en 6 planos orbitales Ubicados a 780 Kms de altura Tiene 11 estaciones terrestres Periodo orbital de 100 min. con 28 seg. Consorcio internacional encabezado por Motorola. Sistema IRIDIUM (cont)

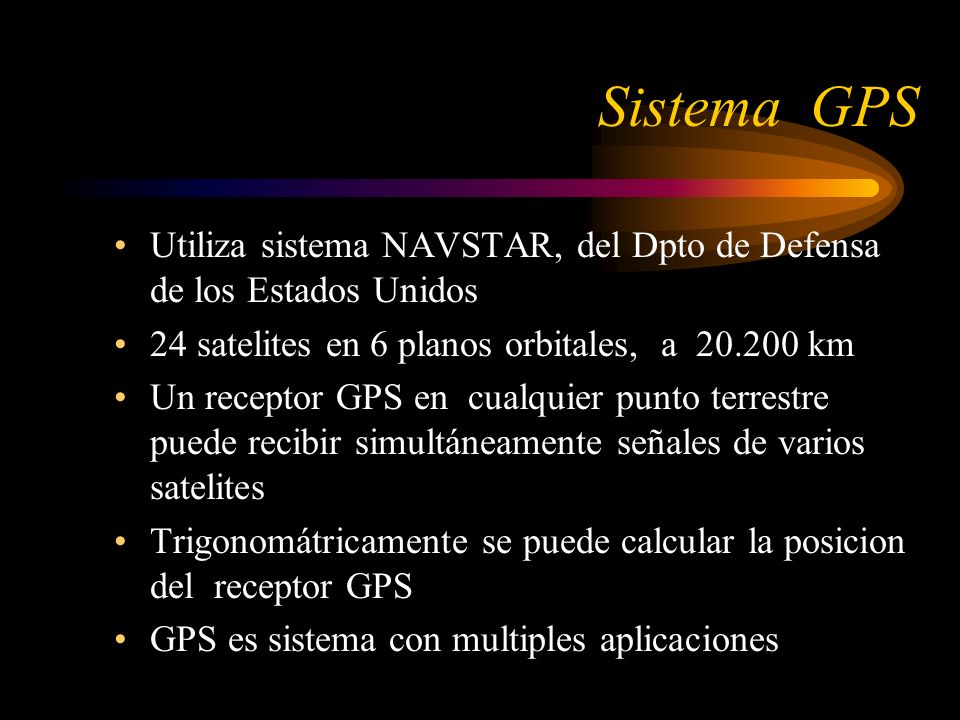

53 Sistema GPS Utiliza sistema NAVSTAR, del Dpto de Defensa de los Estados Unidos 24 satelites en 6 planos orbitales, a km Un receptor GPS en cualquier punto terrestre puede recibir simultáneamente señales de varios satelites Trigonomátricamente se puede calcular la posicion del receptor GPS GPS es sistema con multiples aplicaciones

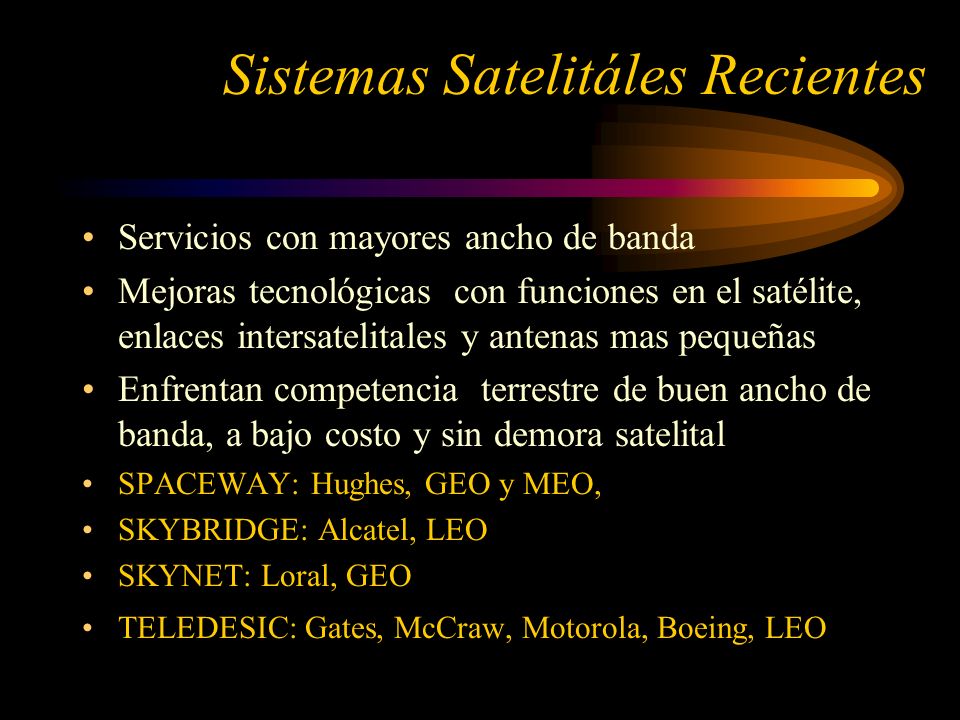

54 Sistemas Satelitáles Recientes Servicios con mayores ancho de banda Mejoras tecnológicas con funciones en el satélite, enlaces intersatelitales y antenas mas pequeñas Enfrentan competencia terrestre de buen ancho de banda, a bajo costo y sin demora satelital SPACEWAY: Hughes, GEO y MEO, SKYBRIDGE: Alcatel, LEO SKYNET: Loral, GEO TELEDESIC: Gates, McCraw, Motorola, Boeing, LEO

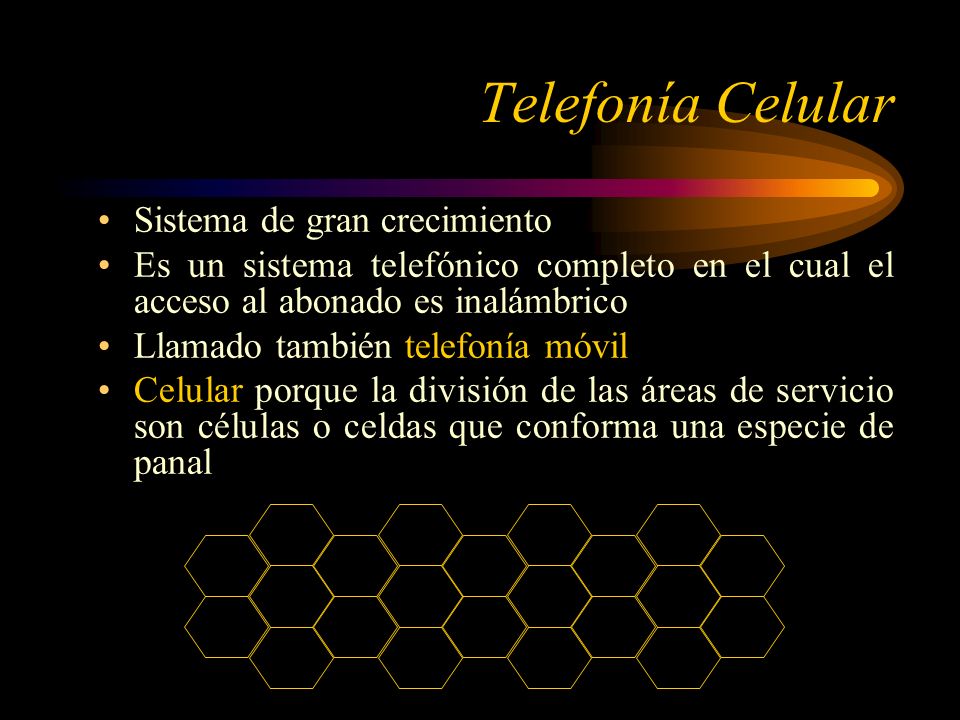

55 Telefonía Celular Sistema de gran crecimiento Es un sistema telefónico completo en el cual el acceso al abonado es inalámbrico Llamado también telefonía móvil Celular porque la división de las áreas de servicio son células o celdas que conforma una especie de panal

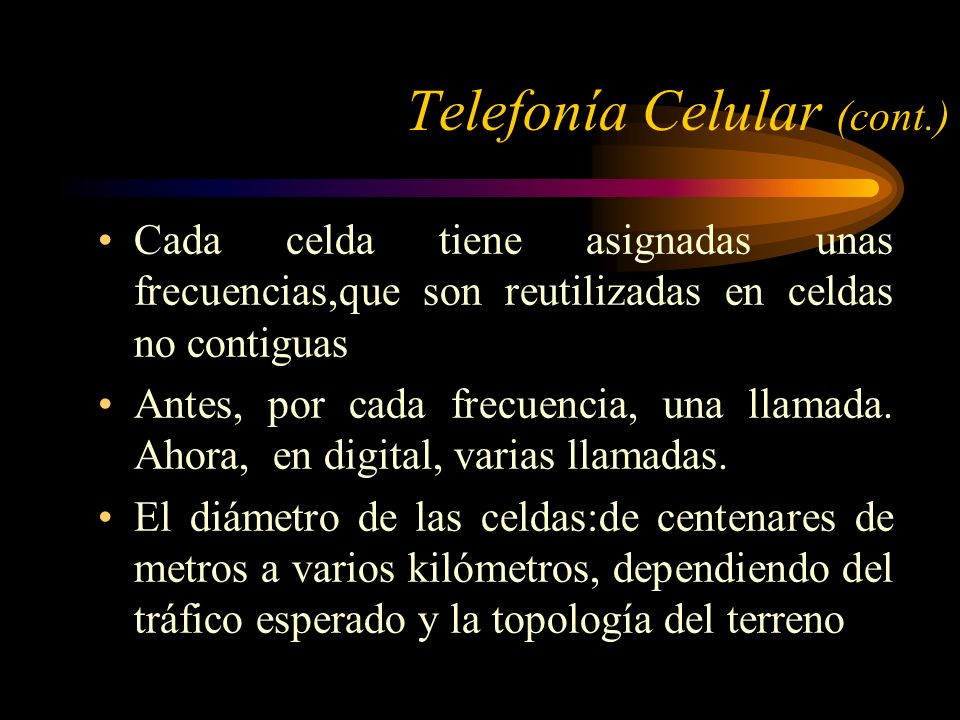

56 Cada celda tiene asignadas unas frecuencias,que son reutilizadas en celdas no contiguas Antes, por cada frecuencia, una llamada. Ahora, en digital, varias llamadas. El diámetro de las celdas:de centenares de metros a varios kilómetros, dependiendo del tráfico esperado y la topología del terreno Telefonía Celular (cont.)

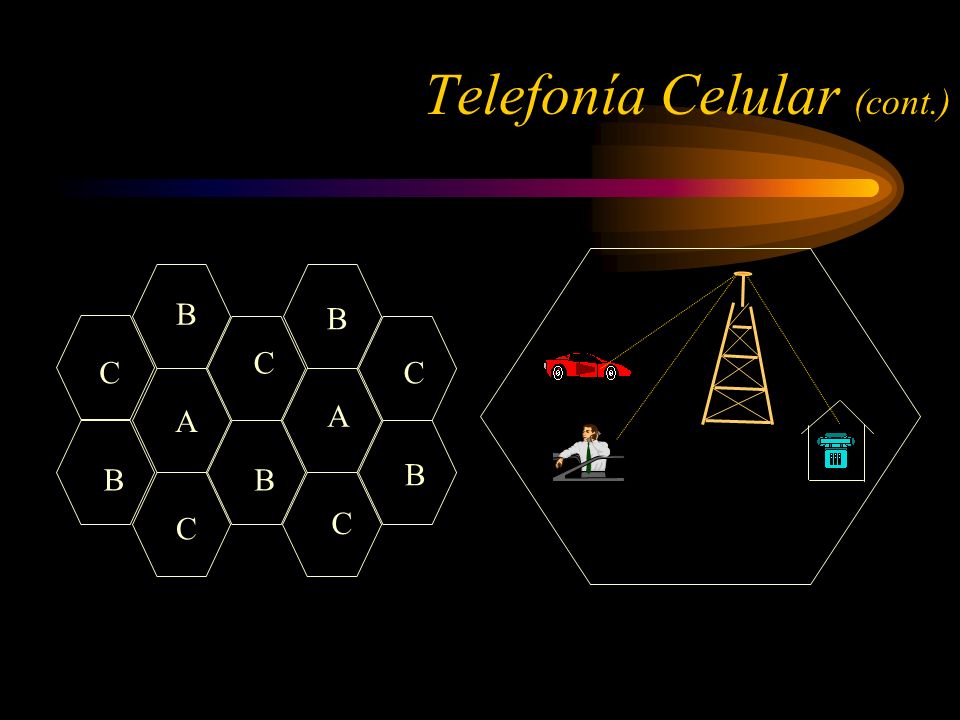

57 C B B A C C B B A C B C

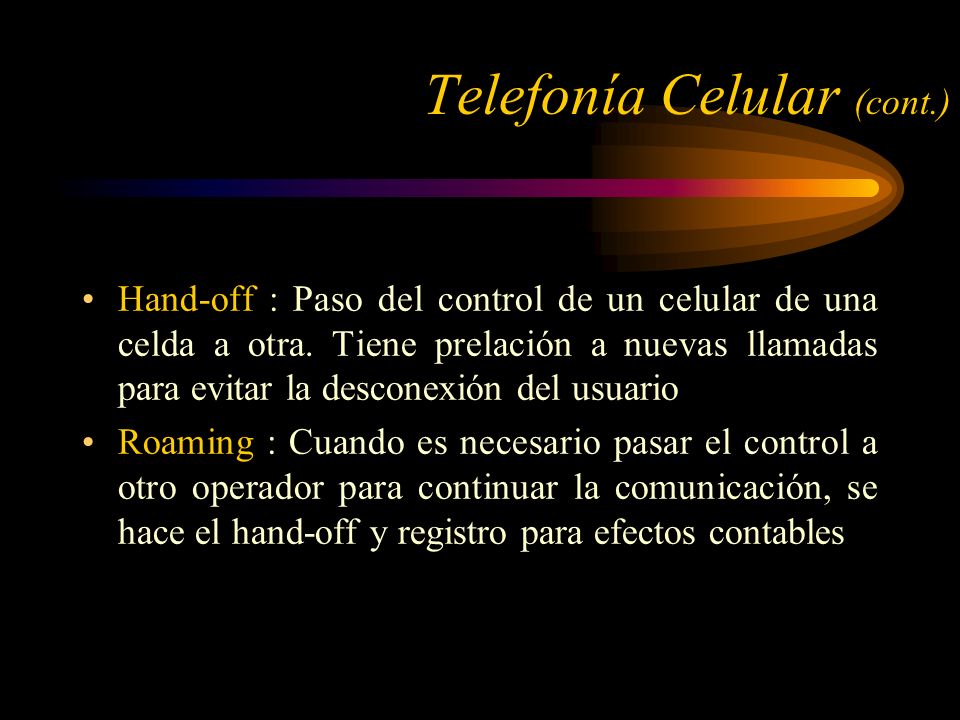

58 Hand-off : Paso del control de un celular de una celda a otra. Tiene prelación a nuevas llamadas para evitar la desconexión del usuario Roaming : Cuando es necesario pasar el control a otro operador para continuar la comunicación, se hace el hand-off y registro para efectos contables Telefonía Celular (cont.)

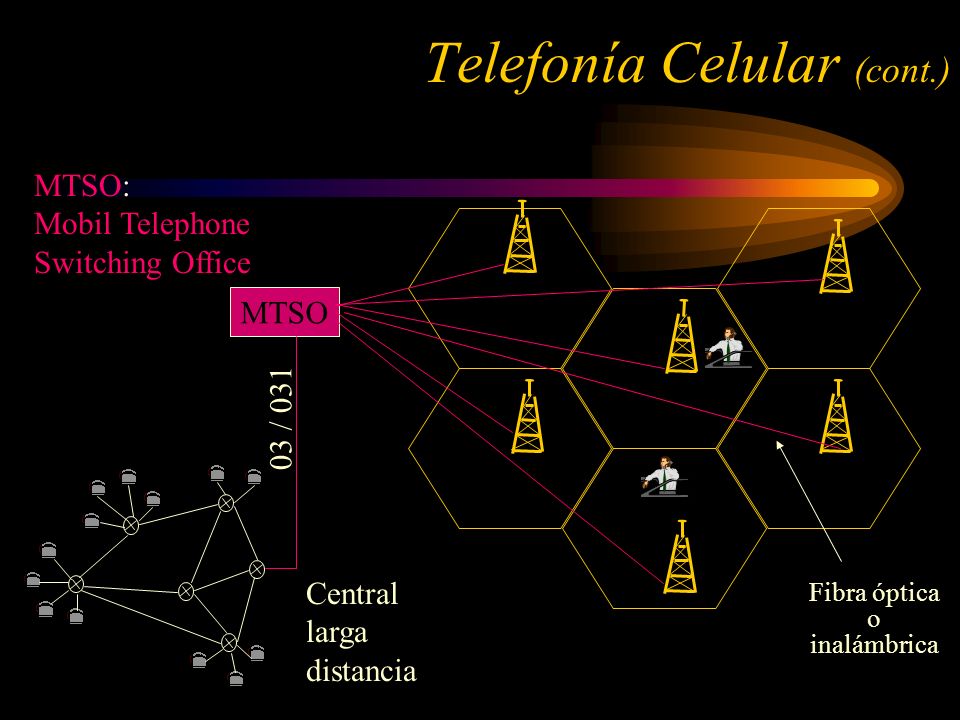

59 MTSO Central larga distancia MTSO: Mobil Telephone Switching Office Fibra óptica o inalámbrica 03 / 031

60 Trunking Usado inicialmente en telefonía fija para compartir líneas. Compartir un numero limitado de canales por un grupo numeroso de usuarios Se usa para comunicar un grupo cerrado de personas. No se necesita marcar un número, solo se presiona un botón donde todos escuchan. También hay canales individuales Ejemplos :policía, redes de emergencia, empresas Las antenas tienen mayor cobertura que celular. Es posible hacer llamadas a fijos Banda de 861 a 866 MHz.

61 Telefonía C T Cordless Telephony Híbrido entre telefonía fija y móvil Se instalan antenas de poco alcance para teléfonos que estén o lleguen a la zona de alcance de la antena La antena esta conectada al sistema telefónico fijo Inicialmente era solo para llamar y era análoga

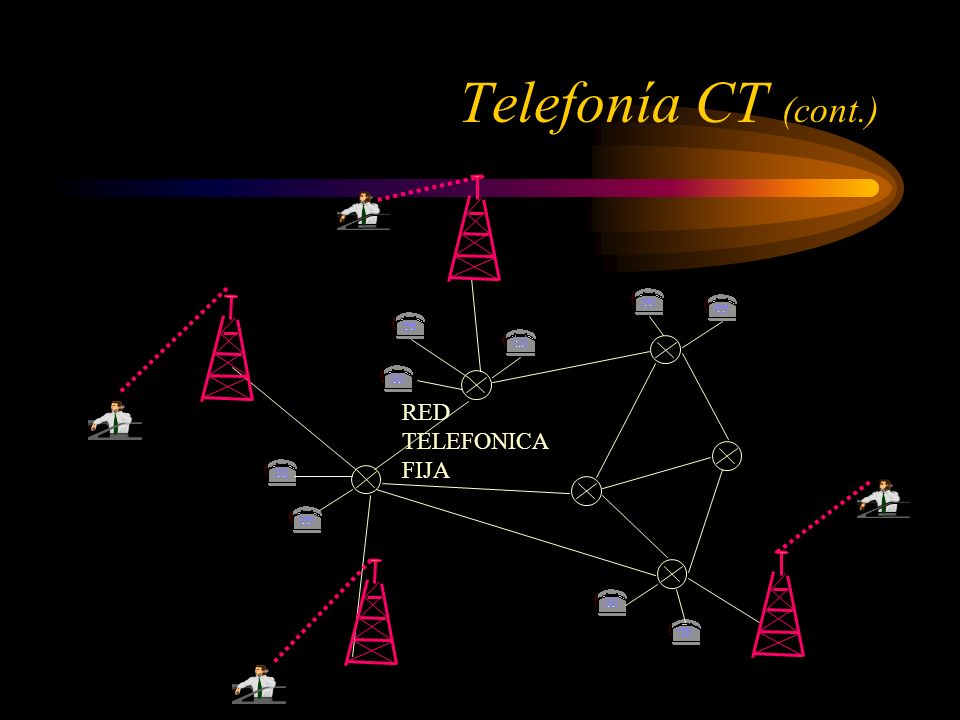

62 Telefonía CT (cont.) RED TELEFONICA FIJA

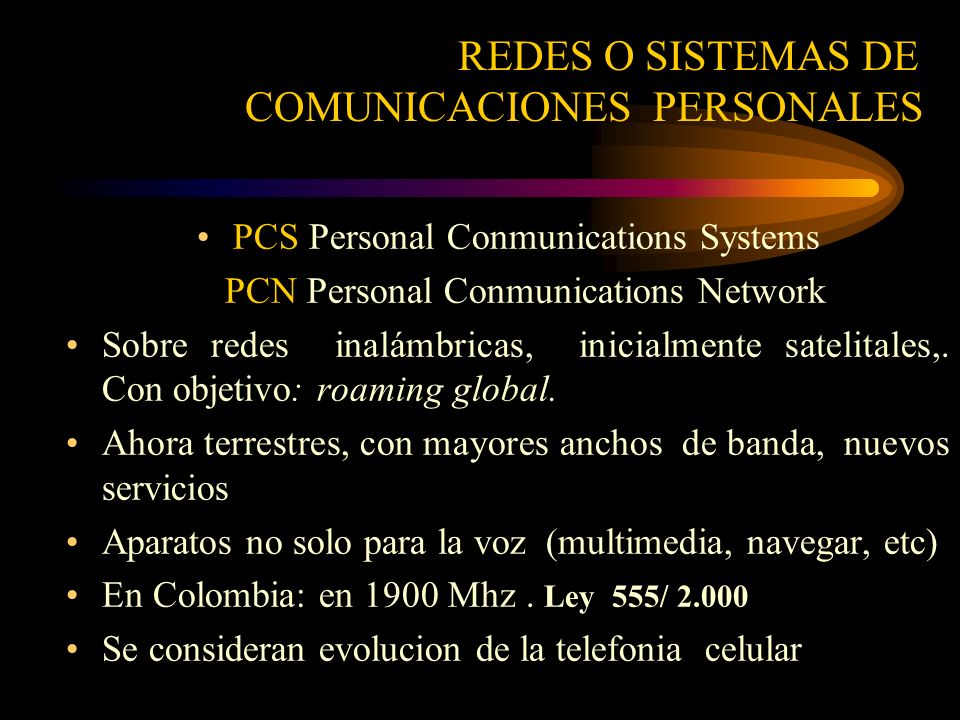

63 PCS Personal Conmunications Systems PCN Personal Conmunications Network Sobre redes inalámbricas, inicialmente satelitales,. Con objetivo: roaming global. Ahora terrestres, con mayores anchos de banda, nuevos servicios Aparatos no solo para la voz (multimedia, navegar, etc) En Colombia: en 1900 Mhz. Ley 555/ Se consideran evolucion de la telefonia celular REDES O SISTEMAS DE COMUNICACIONES PERSONALES

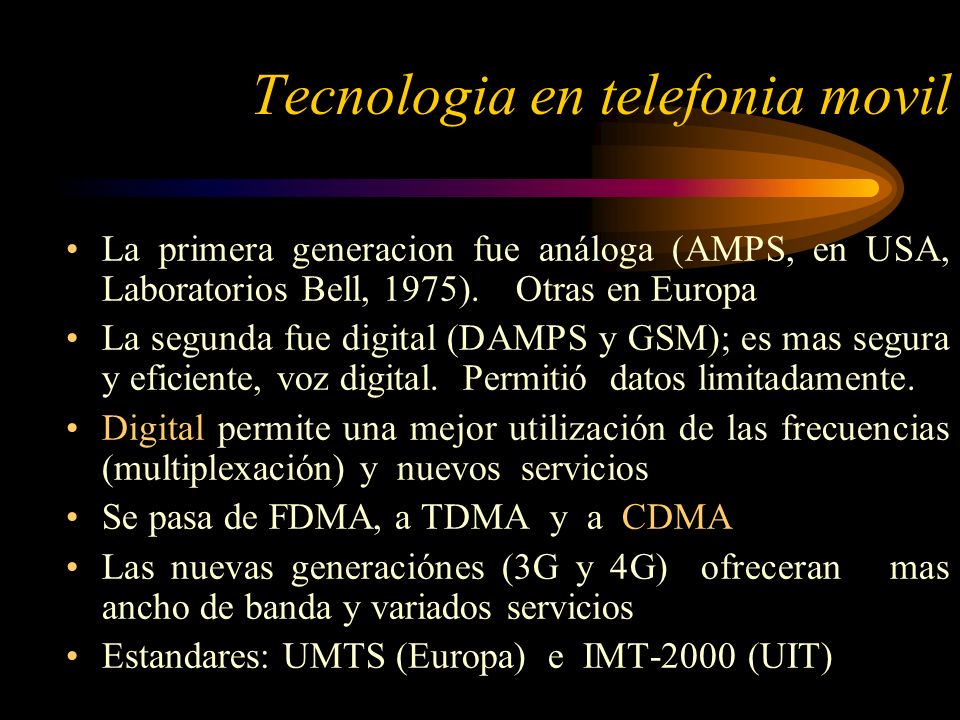

64 La primera generacion fue análoga (AMPS, en USA, Laboratorios Bell, 1975). Otras en Europa La segunda fue digital (DAMPS y GSM); es mas segura y eficiente, voz digital. Permitió datos limitadamente. Digital permite una mejor utilización de las frecuencias (multiplexación) y nuevos servicios Se pasa de FDMA, a TDMA y a CDMA Las nuevas generaciónes (3G y 4G) ofreceran mas ancho de banda y variados servicios Estandares: UMTS (Europa) e IMT-2000 (UIT) Tecnologia en telefonia movil

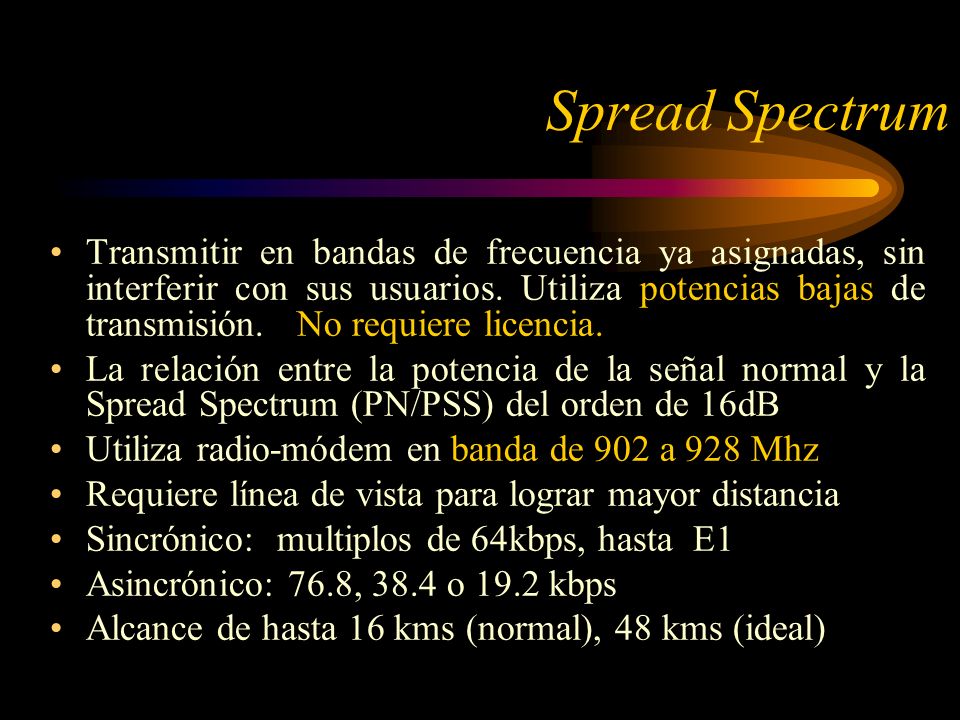

65 Spread Spectrum Transmitir en bandas de frecuencia ya asignadas, sin interferir con sus usuarios. Utiliza potencias bajas de transmisión. No requiere licencia. La relación entre la potencia de la señal normal y la Spread Spectrum (PN/PSS) del orden de 16dB Utiliza radio-módem en banda de 902 a 928 Mhz Requiere línea de vista para lograr mayor distancia Sincrónico: multiplos de 64kbps, hasta E1 Asincrónico: 76.8, 38.4 o 19.2 kbps Alcance de hasta 16 kms (normal), 48 kms (ideal)

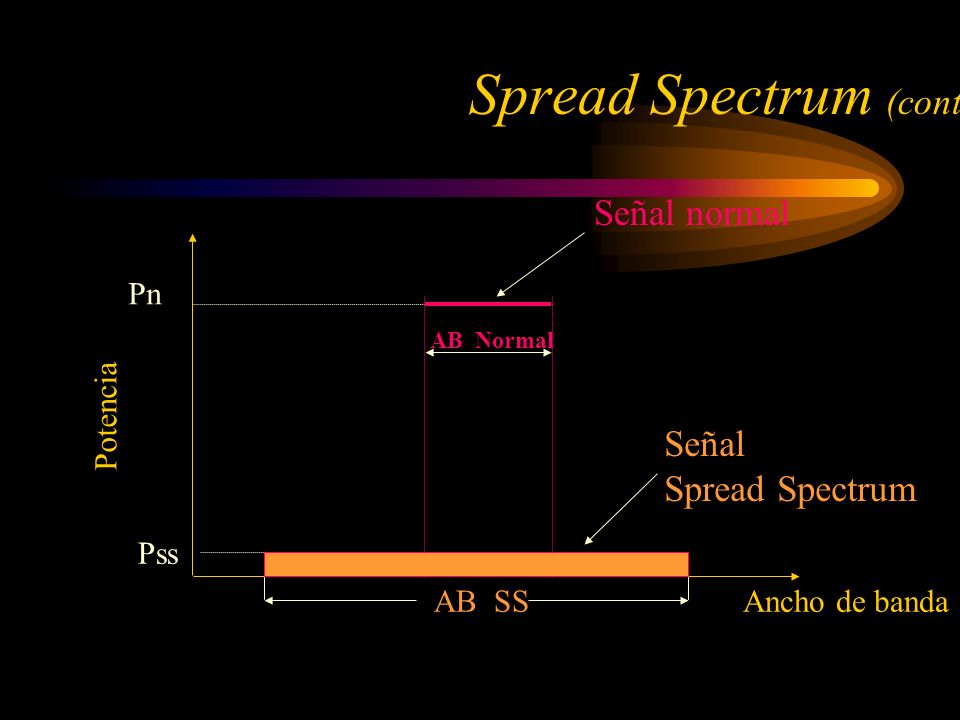

66 Spread Spectrum (cont.) AB SS AB Normal Pss Pn Potencia Ancho de banda Señal normal Señal Spread Spectrum

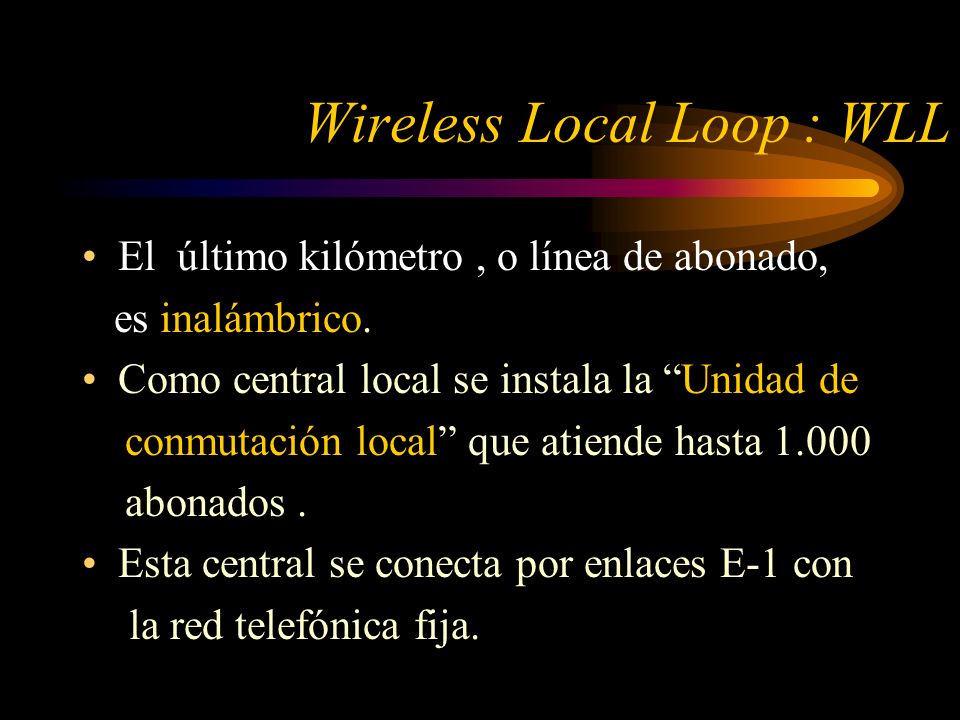

67 Wireless Local Loop : WLL El último kilómetro, o línea de abonado, es inalámbrico. Como central local se instala la Unidad de conmutación local que atiende hasta abonados. Esta central se conecta por enlaces E-1 con la red telefónica fija.

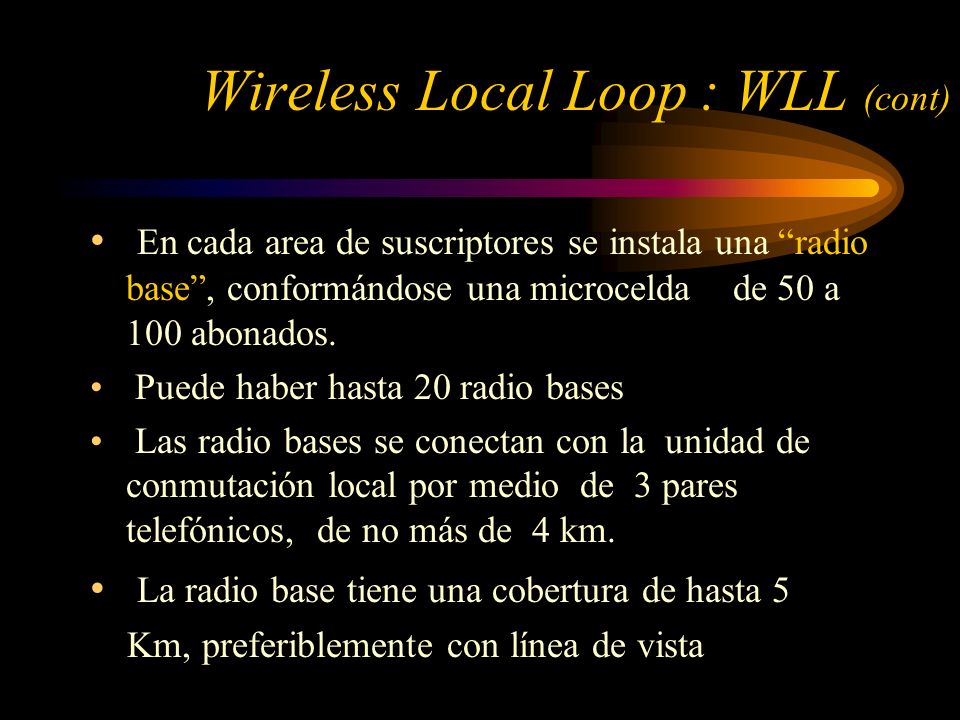

68 Wireless Local Loop : WLL (cont) En cada area de suscriptores se instala una radio base, conformándose una microcelda de 50 a 100 abonados. Puede haber hasta 20 radio bases Las radio bases se conectan con la unidad de conmutación local por medio de 3 pares telefónicos, de no más de 4 km. La radio base tiene una cobertura de hasta 5 Km, preferiblemente con línea de vista

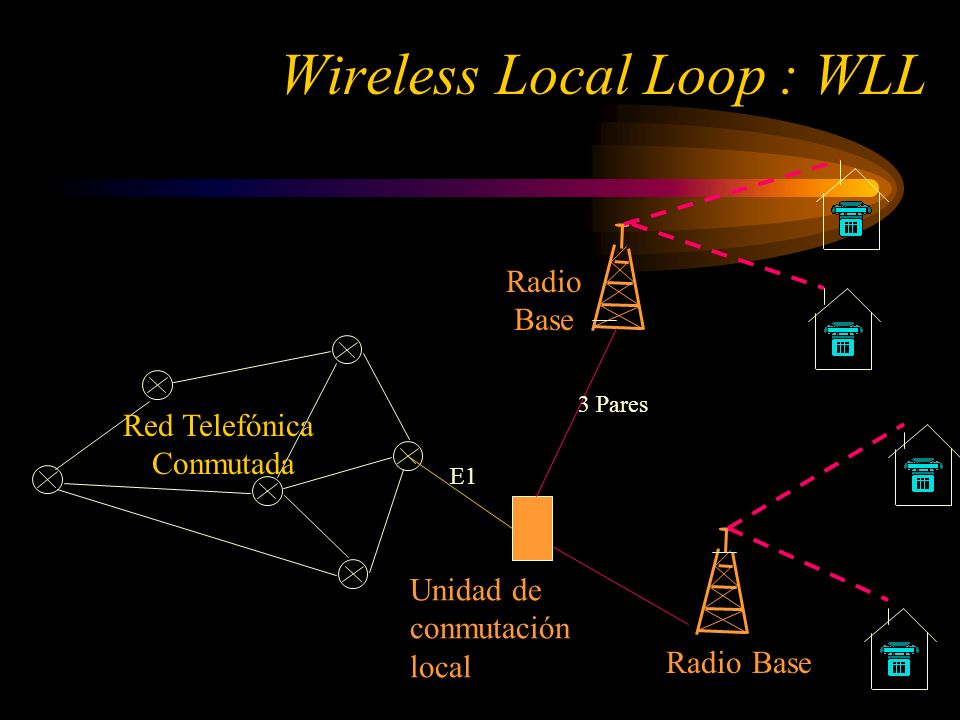

69 Wireless Local Loop : WLL Red Telefónica Conmutada Unidad de conmutación local Radio Base E1 3 Pares Radio Base

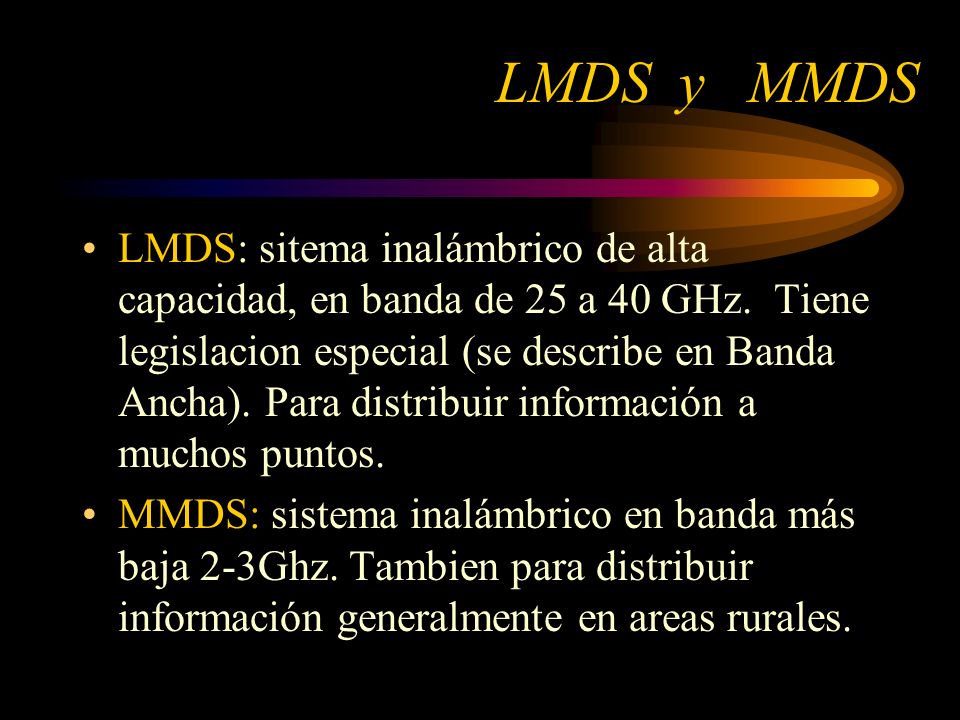

70 LMDS y MMDS LMDS: sitema inalámbrico de alta capacidad, en banda de 25 a 40 GHz. Tiene legislacion especial (se describe en Banda Ancha). Para distribuir información a muchos puntos. MMDS: sistema inalámbrico en banda más baja 2-3Ghz. Tambien para distribuir información generalmente en areas rurales.
