La descarga está en progreso. Por favor, espere

La descarga está en progreso. Por favor, espere

TRATAMIENTOS TÉRMICOS

Presentaciones similares


Presentación del tema: "TRATAMIENTOS TÉRMICOS"— Transcripción de la presentación:

1 TRATAMIENTOS TÉRMICOS

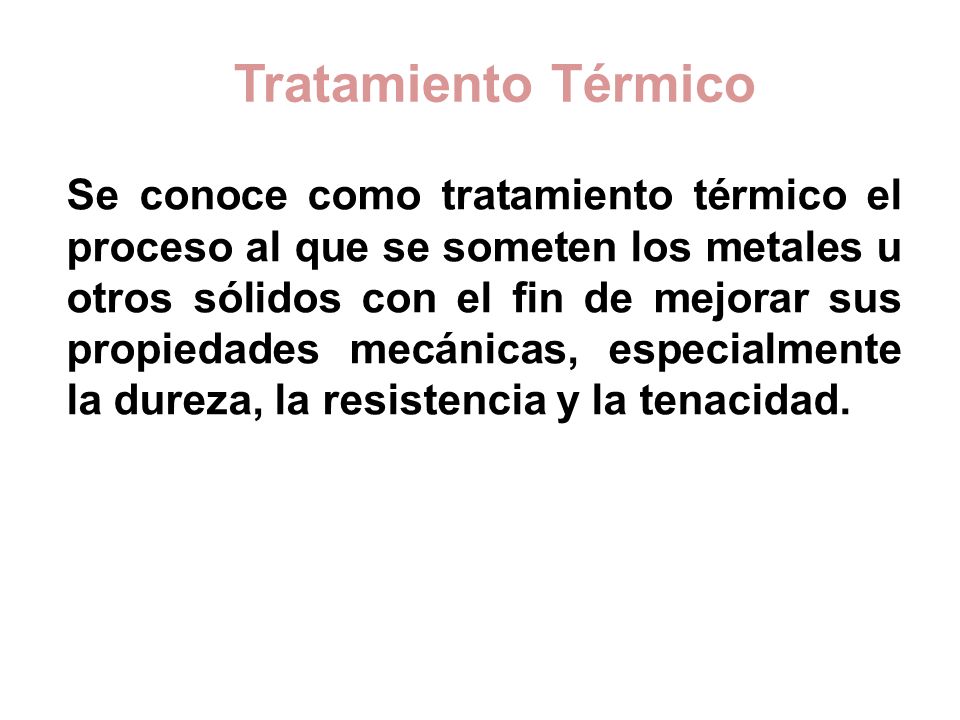

2 Tratamiento Térmico Se conoce como tratamiento térmico el proceso al que se someten los metales u otros sólidos con el fin de mejorar sus propiedades mecánicas, especialmente la dureza, la resistencia y la tenacidad.

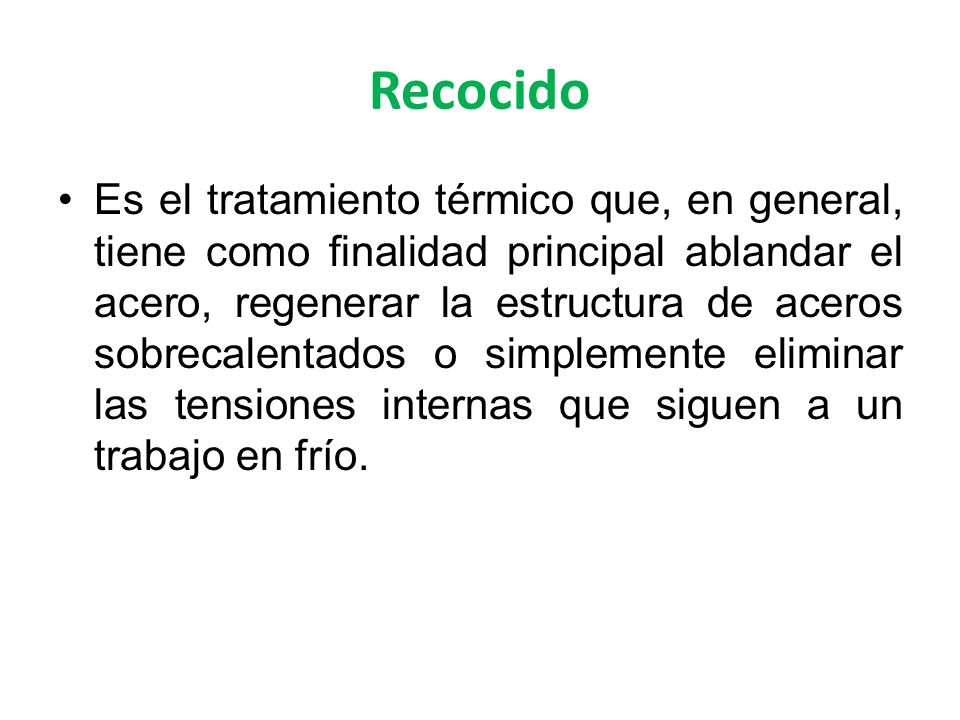

3 Recocido Es el tratamiento térmico que, en general, tiene como finalidad principal ablandar el acero, regenerar la estructura de aceros sobrecalentados o simplemente eliminar las tensiones internas que siguen a un trabajo en frío.

4 Características generales del recocido
Se emplea para ablandar metales y ganar tenacidad, generalmente aceros. Se obtienen aceros más mecanizables. Evita la acritud del material. La temperatura de calentamiento está entre 600 y 700 ° C. El enfriamiento es lento.

5 Temple Es el tratamiento térmico al que se somete al acero, concretamente a piezas metálicas ya conformadas en el mecanizado, para aumentar su dureza, resistencia a esfuerzos y tenacidad. El proceso se lleva a cabo calentando el acero a una temperatura aproximada de 915° C, en el cual ocurre un cambio de estructura. Después la pieza metálica es enfriada rápidamente, sumergiéndola o rociándola en agua, en aceite o en otros fluidos o sales.

6 Características generales del temple
Es el tratamiento térmico más importante que se realiza. Hace el acero más duro y resistente, pero más frágil. La temperatura de calentamiento puede variar de acuerdo a las características de la pieza y resistencia que se desea obtener. El enfriamiento es rápido. Si el temple es muy enérgico las piezas se pueden agrietar. Los aceros inferiores a 0,3% de carbono no toman temple debido a que al ser enfriados rápidamente de la temperatura de austenización fijan estructuras no martensíticas como por ejemplo: Perlita y Ferrita.

7 Revenido Es un tratamiento térmico que sigue al de templado del acero. Tiene como fin reducir las tensiones internas de la pieza originadas por el temple o por deformación en frío. Mejora las características mecánicas reduciendo la fragilidad, disminuyendo ligeramente la dureza, esto será tanto más acusado cuanto más elevada sea la temperatura de revenido.

8 Características generales del revenido
Es un tratamiento que se da después del temple. Se da este tratamiento para ablandar el acero. Elimina las tensiones internas. La temperatura de calentamiento está entre 150 y 500 º C. El enfriamiento puede ser al aire o en aceite

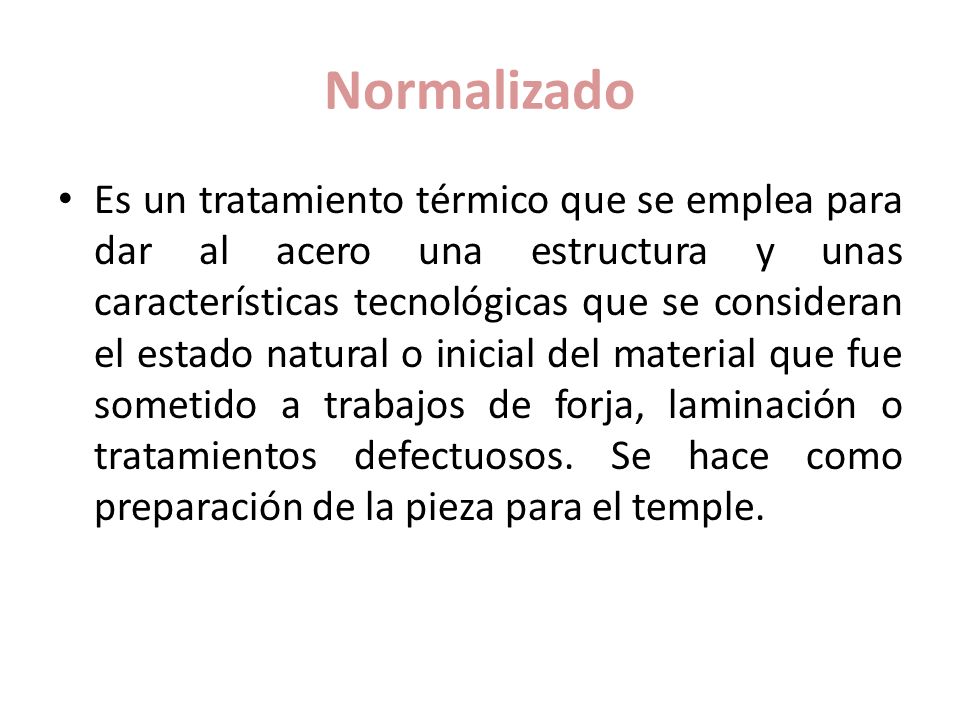

9 Normalizado Es un tratamiento térmico que se emplea para dar al acero una estructura y unas características tecnológicas que se consideran el estado natural o inicial del material que fue sometido a trabajos de forja, laminación o tratamientos defectuosos. Se hace como preparación de la pieza para el temple.

10 Tratamientos termoquímicos del acero
Son tratamientos térmicos en los que, además de los cambios en la estructura del acero, también se producen cambios en la composición química de la capa superficial, añadiendo diferentes productos químicos hasta una profundidad determinada.

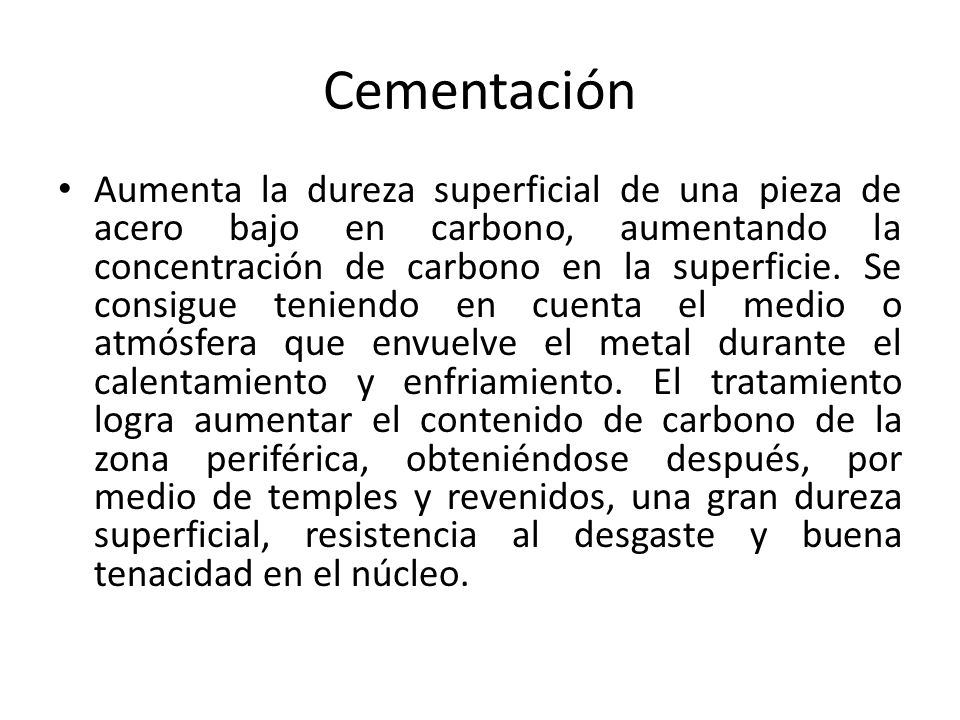

11 Cementación Aumenta la dureza superficial de una pieza de acero bajo en carbono, aumentando la concentración de carbono en la superficie. Se consigue teniendo en cuenta el medio o atmósfera que envuelve el metal durante el calentamiento y enfriamiento. El tratamiento logra aumentar el contenido de carbono de la zona periférica, obteniéndose después, por medio de temples y revenidos, una gran dureza superficial, resistencia al desgaste y buena tenacidad en el núcleo.

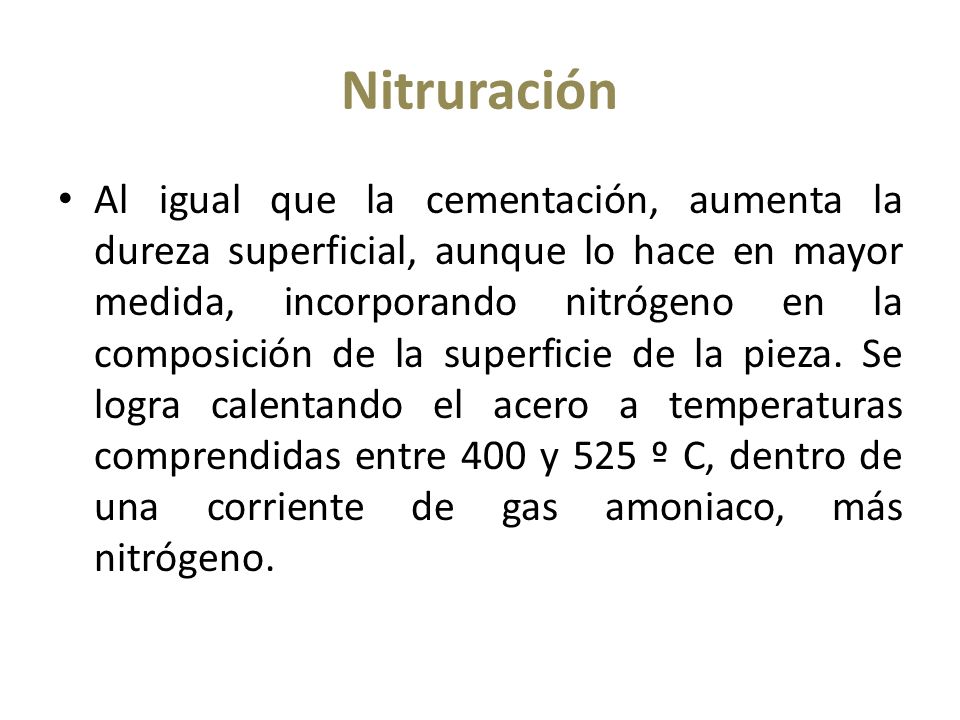

12 Nitruración Al igual que la cementación, aumenta la dureza superficial, aunque lo hace en mayor medida, incorporando nitrógeno en la composición de la superficie de la pieza. Se logra calentando el acero a temperaturas comprendidas entre 400 y 525 º C, dentro de una corriente de gas amoniaco, más nitrógeno.

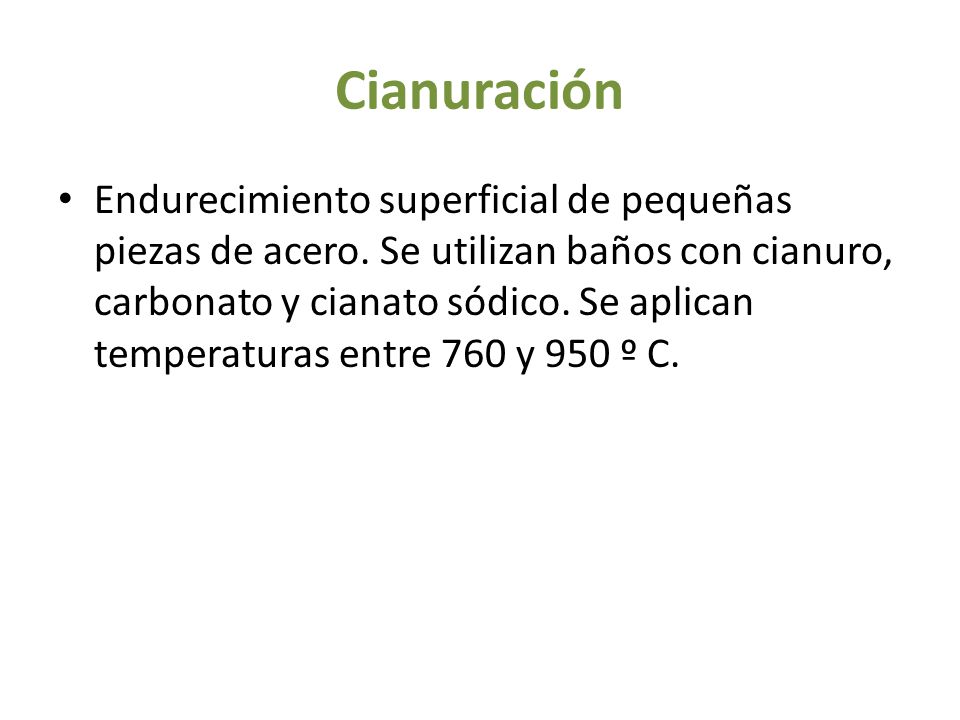

13 Cianuración Endurecimiento superficial de pequeñas piezas de acero. Se utilizan baños con cianuro, carbonato y cianato sódico. Se aplican temperaturas entre 760 y 950 º C.

14 Carbonitruración Al igual que la cianuración, introduce carbono y nitrógeno en una capa superficial, pero con hidrocarburos como metano, etano o propano; amoniaco (NH3) y monóxido de carbono (CO). En el proceso se requieren temperaturas de 650 a 850 º C y es necesario realizar un temple y un revenido posterior.

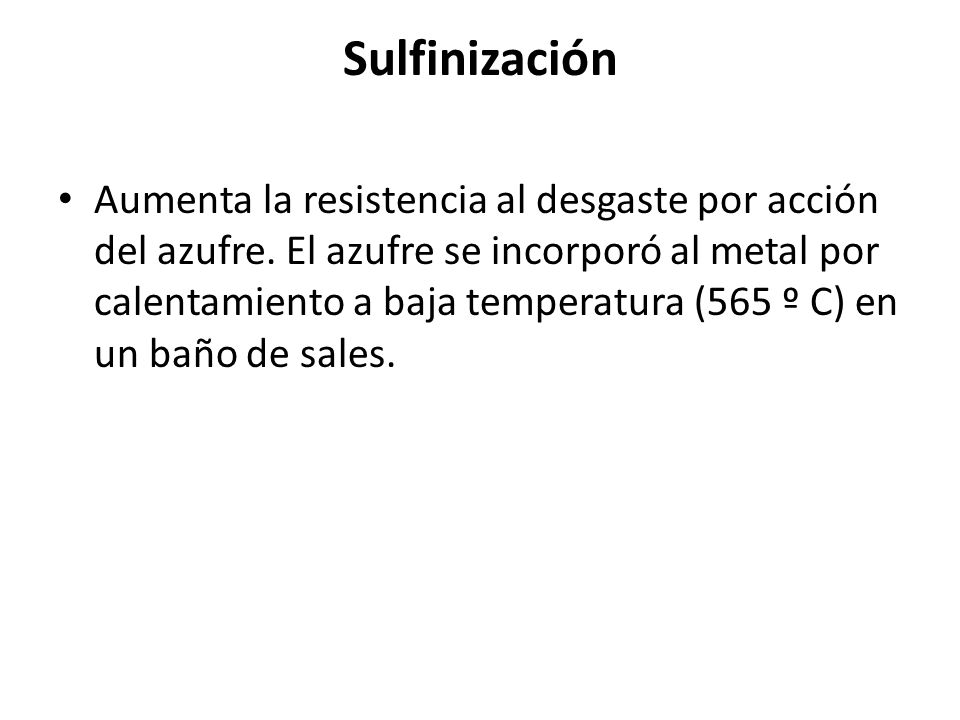

15 Sulfinización Aumenta la resistencia al desgaste por acción del azufre. El azufre se incorporó al metal por calentamiento a baja temperatura (565 º C) en un baño de sales.


Descargar ppt "TRATAMIENTOS TÉRMICOS"

Presentaciones similares


Anuncios Google
