1 ETAPAS DEL TRATAMIENTO TÉRMICO TRATAMIENTOS TÉRMICOS DE LOS ACEROS TEMPLE NORMALIZADO RECOCIDO ZONA CRÍTICA

2 TRATAMIENTOS TÉRMICOS DE LOS ACEROS

3

4

5 TRATAMIENTOS TÉRMICOS

6 TAMAÑO DE GRANO CaracterísticaGrano fino Grano grueso TemplabilidadPocaMucha Tenacidad para la misma durezaMuchaPoca Deformaciones en el templePocasMuchas GrietasPocasBastantes Tensiones ResidualesPocasBastantes Maquinabilidad en estado RecocidoPeorMejor Fuente: Barreiro, J. A. Tratamientos Térmicos de los Aceros Tabla XL p.435

7 EFECTO DE LA DEFORMACIÓN ETAPA I ALIVIO DE TENSIONES ETAPA II RECRISTALIZACIÓN ETAPA III CRECIMIENTO DE GRANO Fuente: HIGGINS, R. INGENIERIA METALÚRGICA

8 TRATAMIENTOS TÉRMICOS DE LOS ACEROS CARACTERÍSTICASRECOCIDONORMALIZADOTEMPLE TPRA. T.C.S. (1) 20° A 40°50° A 70°40° A 60° FUNCIÓNDUREZA MAQUINABILIDAD ACEROS HIPO FACILITA TRABAJO EN FRIO REFINAR GRANO HOMOGENIZAR MICROESTRUCUTRA PARA MEJORAR TEMPLE MAQUINABILIDAD ACEROS AL CARBONO O ALEEADOS DUREZA MODIFICAR PROPIEDADES MAGNETICAS ELÉCTRICAS QUÍMICAS APLICABILIDADLAMINACIÓN, TERFILACIÓN FORJADO LAMINACIÓN FORJADO Fuente: (1) Barreiro, J. A. Tratamientos Térmicos de los Aceros Avner, S.H. introducción a la Metalurgia Física Higgins R. A, Ingeniería Metalúrgica Grinberg D. M. Tratamientos Térmicos del Acero

9 TRATAMIENTOS TÉRMICOS DE LOS ACEROS RECOCIDO: CONSISTE EN CALENTAR EL ACERO A LA TEMPERATURA ADECUADA DEPENDIENDO SI ES HIPER O HIPO EUTECTOIDE SIEMPRE QUE NO EXCEDA LA TCI Y LUEGO ENFRIAR LENTAMENTE A LO LARGO DEL INTERVALO DE TRANSFORMACIÓN, PREFERENTEMENTE EN EL HORNO O EN CUALQUIER MATERIAL QUE SEA BUEN AISLANTE.

10 EL PROPOSITO DEL RECOCIDO PUEDE SER REFINAR EL GRANO, DISMINUIR LA DUREZA, MEJORAR LAS PROPIEDADES ELÉCTRICAS Y MAGNETICAS Y EN ALGUNOS CASOS MEJORAR EL MAQUINADO. AVNER S. (1988) TRATAMIENTOS TÉRMICOS DE LOS ACEROS

11 H G

12

13 MARTENSITA Es el constituyente de los aceros templados, está conformado por una solución sólida sobresaturada de carbono o carburo de hierro en ferrita y se obtiene por enfriamiento rápido de los aceros desde su estado austenítico a altas temperaturas. TRATAMIENTOS TÉRMICOS DE LOS ACEROS

14 Estructura martensita: TRATAMIENTOS TÉRMICOS DE LOS ACEROS FCC (γ) BCC (α) BCT martensite

15 TRATAMIENTOS TÉRMICOS DE LOS ACEROS

16 MARTENSITA MARTENSITA REVENIDA TRATAMIENTOS TÉRMICOS DE LOS ACEROS

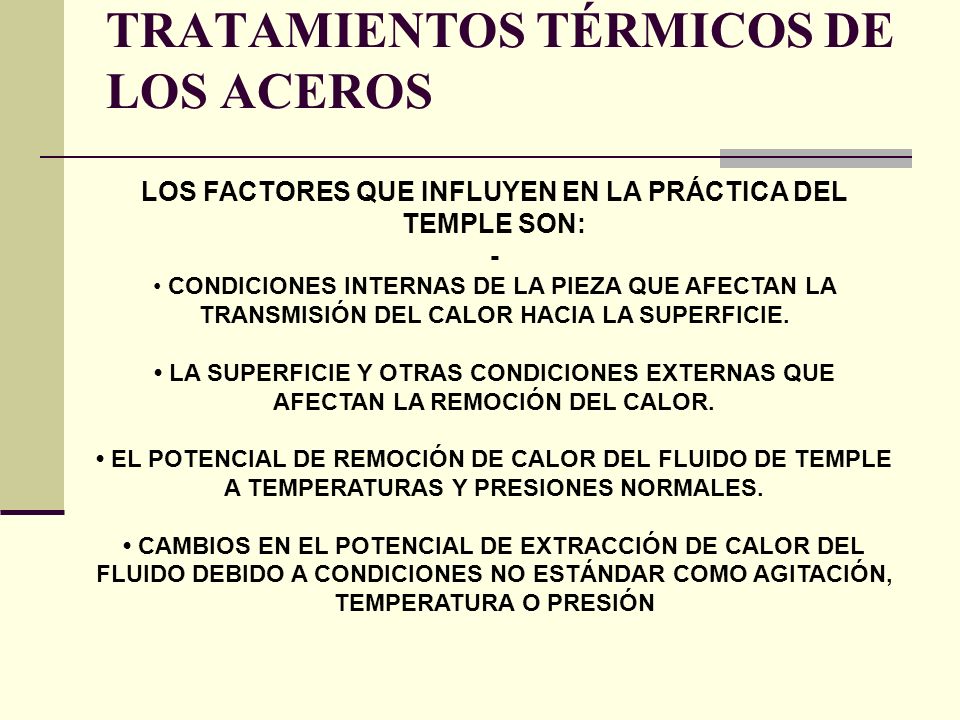

17 LOS FACTORES QUE INFLUYEN EN LA PRÁCTICA DEL TEMPLE SON: - CONDICIONES INTERNAS DE LA PIEZA QUE AFECTAN LA TRANSMISIÓN DEL CALOR HACIA LA SUPERFICIE. LA SUPERFICIE Y OTRAS CONDICIONES EXTERNAS QUE AFECTAN LA REMOCIÓN DEL CALOR. EL POTENCIAL DE REMOCIÓN DE CALOR DEL FLUIDO DE TEMPLE A TEMPERATURAS Y PRESIONES NORMALES. CAMBIOS EN EL POTENCIAL DE EXTRACCIÓN DE CALOR DEL FLUIDO DEBIDO A CONDICIONES NO ESTÁNDAR COMO AGITACIÓN, TEMPERATURA O PRESIÓN

18 TRATAMIENTOS TÉRMICOS DE LOS ACEROS

19

20 CAMBIOCAMBIO DE VOLUMEN Y DEFORMACIONES EN TRATATMIENTOS TÉRMICOS

21 CAMBIOCAMBIO DE VOLUMEN Y DEFORMACIONES EN TRATATMIENTOS TÉRMICOS

22

23

24
