1 Tratamientos Térmicos Profesor: Luis Suárez Saa. Técnico Electromecánico. Técnico Universitario en Mecánica Automotriz. Ingeniero en Mantenimiento Industrial. Escuela Industrial Ernesto Bertelsen Temple. Fundación Diego Echeverría Castro. Tratamiento Térmico. Prof. Ing. Luis Suárez

2 Tratamiento Térmico Es el proceso al que se someten los metales u otros sólidos con el fin de mejorar sus propiedades mecánicas, especialmente la dureza, la resistencia y la tenacidad. Tratamiento Térmico. Prof. Ing. Luis Suárez

3 Los materiales a los que se aplica el tratamiento térmico son básicamente, el acero y la fundición, formados por hierro y carbono. También se aplican tratamientos térmicos diversos a los sólidos cerámicos. Tratamiento Térmico. Prof. Ing. Luis Suárez Aplicaciones

4 Características Mecánicas Las características mecánicas de un material dependen tanto de su composición química como de la estructura cristalina que tenga. Esta se caracteriza por la distribución regular de sus partículas (átomos y moléculas). Tratamiento Térmico. Prof. Ing. Luis Suárez

5 Los tratamientos térmicos modifican esa estructura cristalina sin alterar la composición química, dando a los materiales unas características mecánicas concretas, mediante un proceso de calentamientos y enfriamientos sucesivos hasta conseguir la estructura cristalina deseada. Tratamiento Térmico. Prof. Ing. Luis Suárez

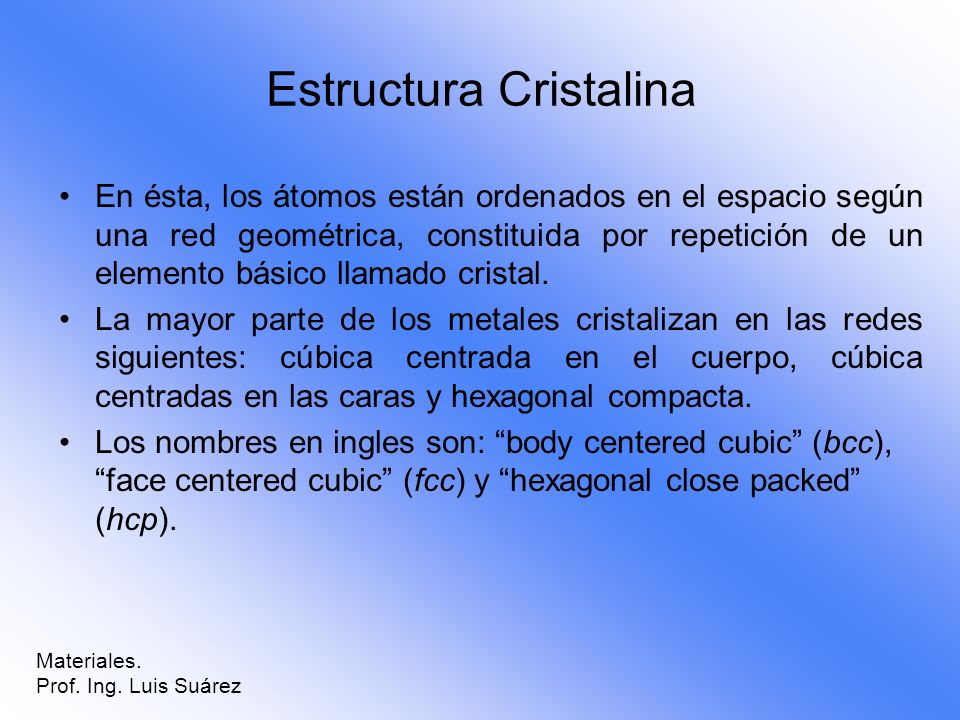

6 Estructura Cristalina En ésta, los átomos están ordenados en el espacio según una red geométrica, constituida por repetición de un elemento básico llamado cristal. La mayor parte de los metales cristalizan en las redes siguientes: cúbica centrada en el cuerpo, cúbica centradas en las caras y hexagonal compacta. Los nombres en ingles son: body centered cubic (bcc), face centered cubic (fcc) y hexagonal close packed (hcp). Materiales. Prof. Ing. Luis Suárez

7 Estas estructuras tienen la característica de ser muy compactas, es decir, permiten aprovechar eficientemente el espacio dejando pocos huecos. En la estructura bcc esta eficiencia o factor de empaquetamiento es de 68%, con 32% de espacio vacío. En las estructuras fcc y hcp, 74% del espacio está ocupado por átomos y el resto, 26%, es espacio vacío. Las estructuras fcc y hcp son más densas o compactas que la bcc. Es útil tener ejemplos de las estructuras de algunos metales. En general, los metales más dúctiles son de estructura fcc, el oro, plata, cobre, aluminio, níquel y otros adoptan esta estructura. El hierro a baja temperatura y el tungsteno (W) poseen estructura bcc. El zinc y el titanio son ejemplos de metales con estructura hcp. Materiales. Prof. Ing. Luis Suárez

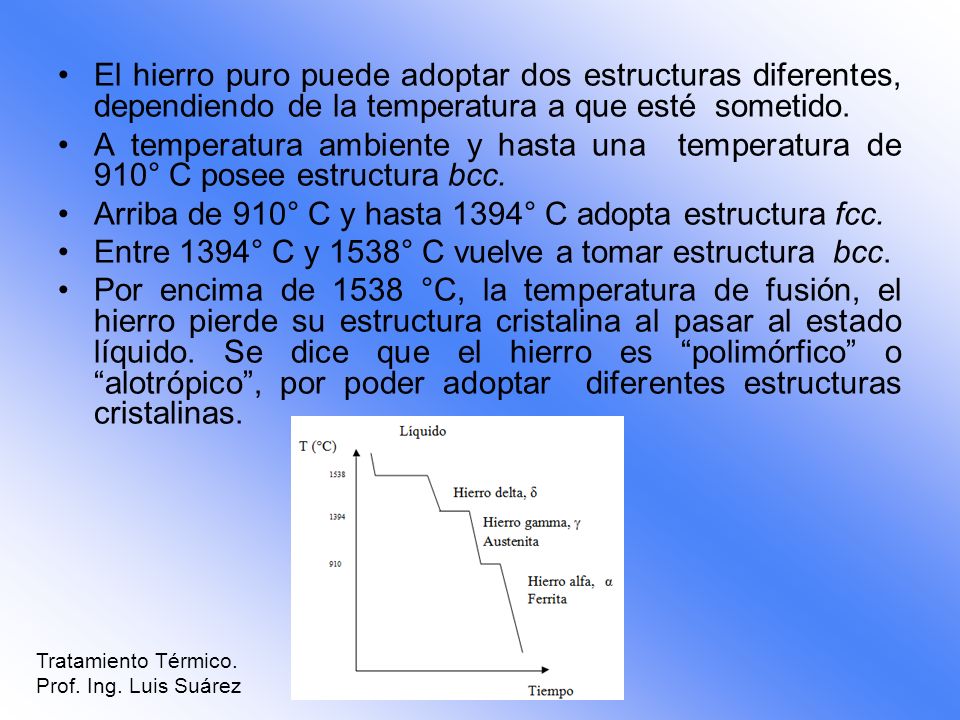

8 El hierro puro puede adoptar dos estructuras diferentes, dependiendo de la temperatura a que esté sometido. A temperatura ambiente y hasta una temperatura de 910° C posee estructura bcc. Arriba de 910° C y hasta 1394° C adopta estructura fcc. Entre 1394° C y 1538° C vuelve a tomar estructura bcc. Por encima de 1538 °C, la temperatura de fusión, el hierro pierde su estructura cristalina al pasar al estado líquido. Se dice que el hierro es polimórfico o alotrópico, por poder adoptar diferentes estructuras cristalinas. Tratamiento Térmico. Prof. Ing. Luis Suárez

9 Estados alotrópicos del hierro Para comprender los mecanismos por los cuales se rigen los tratamientos térmicos es necesario conocer previamente las transformaciones estructurales que sufre el hierro cuando se cambia su temperatura. Cuando se calienta el hierro desde la temperatura ambiente hasta su estado líquido, sufre una serie de transformaciones en su estructura cristalina. A las diferentes estructuras que aparecen cuando se produce este calentamiento se las denomina estados alotrópicos. En el hierro se pueden distinguir cuatro estados alotrópicos: Materiales. Prof. Ing. Luis Suárez

10 Hierro Alfa [α] El hierro alfa se presenta a temperaturas inferiores a los 768ºC. Presenta una cristalización según el sistema cúbico centrado de cuerpo bcc. La capacidad que posee el hierro alfa para formar soluciones sólidas es muy débil porque los espacios interatómicos disponibles son muy pequeños (32% de espacio vacío). Este estado recibe el nombre de ferrita. Materiales. Prof. Ing. Luis Suárez

11 Hierro Beta [β] Es muy similar al hierro alfa. Se forma a temperaturas comprendidas entre 768ºC y 900ºC, cristalizando en el sistema cúbico centrado de cuerpo bcc. Se diferencia principalmente del hierro alfa en que no es magnético. Desde el punto de vista metalográfico y mecánico tiene poco interés. Materiales. Prof. Ing. Luis Suárez

12 Hierro Gama [γ] Se forma a temperaturas comprendidas entre los 900 y los 1400ºC. Cristaliza en el sistema cúbico centrado de caras fcc. Tiene gran capacidad para formar soluciones sólidas, ya que dispone de espacios interatómicos grandes (26%, es espacio vacío). Puede disolver hasta un 2% de carbono. Esta solución recibe el nombre de austenita. Materiales. Prof. Ing. Luis Suárez

13 Hierro Delta [δ] Se forma a temperaturas comprendidas entre los 1400 y 1539ºC. Cristaliza en red cúbica centrada de cuerpobcc. Debido a que aparece a elevadas temperaturas, tiene poca importancia en el estudio de los tratamientos térmicos y tampoco tiene aplicación siderúrgica. Todas las transformaciones alotrópicas van acompañadas de un cambio de volumen. este hecho se puede apreciar con la ayuda de un dilatómetro. Materiales. Prof. Ing. Luis Suárez

14 Proceso de Transformación Cuando se calienta el hierro desde la temperatura ambiente hasta su estado líquido, sufre una serie de transformaciones en su estructura cristalina. Las temperaturas a las cuales tienen lugar estas transformaciones se denominan puntos críticos y son representados mediante la letra A. Cuando se trata de un enfriamiento Ar, y si es un calentamiento Ac. Es magnética a temperaturas inferiores de los 768°C y no magnética entre los 768°C y los 910°C (punto Ac3). Materiales. Prof. Ing. Luis Suárez Proceso de Transformación

15 Materiales. Prof. Ing. Luis Suárez

16 Si desde el estado líquido, se deja enfriar lentamente una muestra de hierro, ésta se solidificará instantáneamente hacia los 1535ºC. Si continua el enfriamiento se nota una irregularidad en su velocidad hacia los 1400ºC en el punto Ar4, debido a un desprendimiento espontáneo de calor y se produce el cambio alotrópico de hierro delta a hierro gamma. A los 898ºC en el punto crítico Ar3 ocurre algo parecido, apareciendo también una disminución de la velocidad de enfriamiento y se produce la transformación de hierro gamma a hierro alfa no magnético. Por último se observa una disminución de la velocidad de enfriamiento a los 750ºC en el punto Ar2 se produce la transformación de hierro alfa no magnético a hierro alfa magnético. Materiales. Prof. Ing. Luis Suárez

17 Diagrama de Fase Para conocer a que temperatura debe elevarse el metal para que se reciba un tratamiento térmico es necesario contar con los diagramas de cambio de fase. En este tipo de diagramas se especifican las temperaturas en las que suceden los cambios de fase (cambios de estructura cristalina), dependiendo de los materiales diluidos. Tratamiento Térmico. Prof. Ing. Luis Suárez

18 Diagrama Hierro - Carbono. El diagrama de hierro-carbono experimenta muchas fases como son la austenita, cementita, ferrita, perlita, bainita, martensita, entre otras. Estas fases pasan por muchos cambios debido a la temperatura y algunos procesos como son el temple y el revenido, los cuales ayudan a aumentar las propiedades mecánicas de los materiales utilizados, tales como la tenacidad, dureza, entre otras. Tratamiento Térmico. Prof. Ing. Luis Suárez

19 Austenita Tratamiento Térmico. Prof. Ing. Luis Suárez Es una solución sólida de carbono o carburo de hierro en hierro gamma [γ]. La máxima solubilidad en estado sólido del carbón en la austenita es del 2,08% a 1.148°C y disminuye a un 0,8% a 723°C. Puede contener desde 0 – 1,7% de carbono. Su resistencia es de Kp/mm² aprox. Su dureza de 300 Brinell. Su alargamiento de 30 a 60%. Es poco magnética, blanda, muy dúctil y tenaz. Tiene gran resistencia al desgaste, siendo el constituyente más denso de los aceros.

20 Ferrita La ferrita es hierro alfa [α] ósea hierro casi puro, que puede contener en pequeñas cantidades soluciones de silicio, fósforo y otras impurezas. Su resistencia es de 28 Kp/mm² aprox. Su dureza de 90 HB (unidades de Brinell). Su alargamiento de 35 a 40%. Es él mas blando de todos los constituyentes del acero, muy dúctil, maleable y una excelente maquinabilidad. Es magnética a temperaturas inferiores de los 768°C y no magnética entre los 768°C y los 910°C. Su capacidad para disolver carbono es prácticamente nulo 0,022%. Tratamiento Térmico. Prof. Ing. Luis Suárez

21 Cementita Cementita o también llamada carburo de hierro [Fe 3 C] contiene el 6.67% de carbono y el 93.33% de hierro. Es el constituyente más duro y frágil de los aceros al carbono. Su dureza es superior a los 68 HRc (Rockwell – C). Por su gran dureza queda en relieve después del pulido pudiendo conocerse perfectamente el contorno de los granos o de las laminas. Es magnética a la temperatura ambiente pero pierde esta propiedad a 218°C. Tratamiento Térmico. Prof. Ing. Luis Suárez

22 Perlita Es una mezcla ferritica alfa y cementita Fe 3 C en laminas paralelas producida por la descomposición eutoctonica de la austenita. Esta contiene aprox. seis partes de hierro y una de carburo, lo que corresponde a 11,7% de Cementita y 88,3% de Ferrita. Tiene una resistencia de 80 Kp/mm². Un alargamiento de 15%. Tratamiento Térmico. Prof. Ing. Luis Suárez

23 Ledeburita Es un constituyente de naturaleza eutéctica que se forma a temperatura constante: 1.145°C. Su composición química es fija con 4,3% de C. Está formada por un 52% de Cementita y un 48% de Austenita saturada de carbono. Teniendo en cuenta que la austenita no es estable a temperatura ambiente, debemos pensar que tampoco lo será la ledeburita, ya que en el enfriamiento la austenita se transforma en Perlita o Cementita. La microestructura tipica es conocida con el nombre de carburo Ledeburíticos (L). Tratamiento Térmico. Prof. Ing. Luis Suárez

24 Bainita Bainita superior: Es de aspecto arborescente, formada a °C. Las placas discontinuas de los carburos tienden a tener una orientación paralela a la dirección de las agujas de la propia bainita. Bainita inferior: Tiene un aspecto acicular bastante parecido a la martensita, formada a °C. Estas pequeñas placas son paralelas entre si y su dirección forma un ángulo de 60° con el eje de las agujas de ferrita. Tratamiento Térmico. Prof. Ing. Luis Suárez

25 Martensita Esta formado por una solución sólida sobre saturada de carbono de hierro [γ] en hierro alfa [α], y que se obtiene por enfriamiento rápido de los aceros desde altas temperaturas. Es magnética y se aumenta su dureza, resistencia y fragilidad con el contenido en carbono [hasta un máximo de 0,09% aprox.] Su resistencia es de 170 a 250 Kp/mm². Su dureza es de 50 a 68 HRc (Rockwell – C). Su alargamiento es de 2,5 a 0,5%. Tratamiento Térmico. Prof. Ing. Luis Suárez

26 Definición del Acero El acero es una aleación de hierro carbono, con un contenido de carbono entre el 0,03 y el 1,76 %, que contiene elementos de aleación, los cuales le confieren propiedades mecánicas específicas para su utilización en la industria. Los productos férreos entre el 1,76 y el 6,67 % de carbono se denominan Fundiciones de hierro. Tratamiento Térmico. Prof. Ing. Luis Suárez

27 Debido al porcentaje de carbono, los aceros se clasifican en: Aceros HIPOeutectoides, si su porcentaje de carbono es inferior al punto S (eutectoide), o sea al 0,89%. Aceros HIPEReutectoides, si su porcentaje de carbono es superior al punto S. Tratamiento Térmico. Prof. Ing. Luis Suárez

28 Desde el punto de vista de su composición, los aceros se pueden clasificar en dos grandes grupos: Aceros al carbono: formados principalmente por hierro y carbono. Aceros aleados: Contienen, además del carbono otros elementos en cantidades suficientes como para alterar sus propiedades (dureza, puntos críticos, tamaño del grano, templabilidad, resistencia a la corrosión). Con respecto a su composición, puede ser: De baja o alta aleación y los elementos que puede contener el acero pueden ser tanto deseables como indeseables, en forma de impurezas. Tratamiento Térmico. Prof. Ing. Luis Suárez

29 Elementos que influyen en la resistencia a la corrosión. El cromo favorece la resistencia a la corrosión; integra la estructura del cristalina, atrae el oxigeno y hace que el acero no se oxide. El molibdeno y el wolframio también favorecen la resistencia a la oxidación. Clasificación según la aplicación de los metales. En la industria de los aceros se ha designado una denominación según el instituto del hierro, esta clasificación que se ha incluido en las normas UNE españolas. (también existen las normas AISI de Los Estados Unidos). Tratamiento Térmico. Prof. Ing. Luis Suárez

30 El IHA (instituto del hierro) clasifica los materiales metalúrgicos en 5 grandes grupos: F- Aleaciones férreas L- Aleaciones ligeras C- Aleaciones de cobre V- Aleaciones varias S- Productos sintetizados Estos productos metalúrgicos se clasifican en series, grupos y tipos. Las series que corresponden a los aceros van desde la F-100 hasta la F-900. La serie F-300 corresponde a los aceros resistentes a la oxidación y a la corrosión, en particular la serie F-310 corresponde a los aceros inoxidables. Tratamiento Térmico. Prof. Ing. Luis Suárez

31 Tratamientos en los Acero Son los procesos a los que se somete los metales y aleaciones ya sea para modificar su estructura, cambiar la forma y tamaño de sus granos. El objeto de los tratamientos es mejorar las propiedades mecánicas, dándole características especiales a las piezas, de esta manera se obtiene un aumento de dureza y resistencia mecánica, así como mayor plasticidad o maquinabilidad para facilitar su conformación. Los tratamientos pueden ser mecánicos, térmicos o termoquímicos. Tratamiento Térmico. Prof. Ing. Luis Suárez

32 Tratamientos mecánicos: Se somete al metal a propiedades en frío o caliente para mejorar sus propiedades mecánicas. Al deformar propiedades de un metal mediante martillado, laminado, etc., se modifican las estructuras y las propiedades del metal. Tratamientos térmicos: Recocido, temple, revenido, normalizado. Tratamientos termoquímicos: Cementacion, nitruracion, cianurizacion, etc. Tratamiento Térmico. Prof. Ing. Luis Suárez

33 Tratamientos en Frío Son los tratamientos realizados por debajo de la temperatura de recristalizacion, pueden ser profundos o superficiales. Aumento de la dureza y la resistencia a la tracción. Disminuye su plasticidad y tenacidad Cambio en la estructura: deformación de granos y tensiones originadas (cuanto más deformación, mas dureza) Se produce fragilidad en el sentido contrario a la deformación. Tratamiento Térmico. Prof. Ing. Luis Suárez

34 Formación de Martensita en el Acero Cuando el acero con constitución austenica, se enfría lentamente, la austenita [γ] se transforma en distintos productos; así por ejemplo, si el acero es hipoeutectoide la austenita sé transforma inicialmente en ferrita [α] hasta la temperatura eutectoide, a la cual la austenita remanente se transforma en perlita [α +Fe 3 C]. La micro estructura final será perlita en una proporción que depende de la composición y la velocidad de enfriamiento. Tratamiento Térmico. Prof. Ing. Luis Suárez

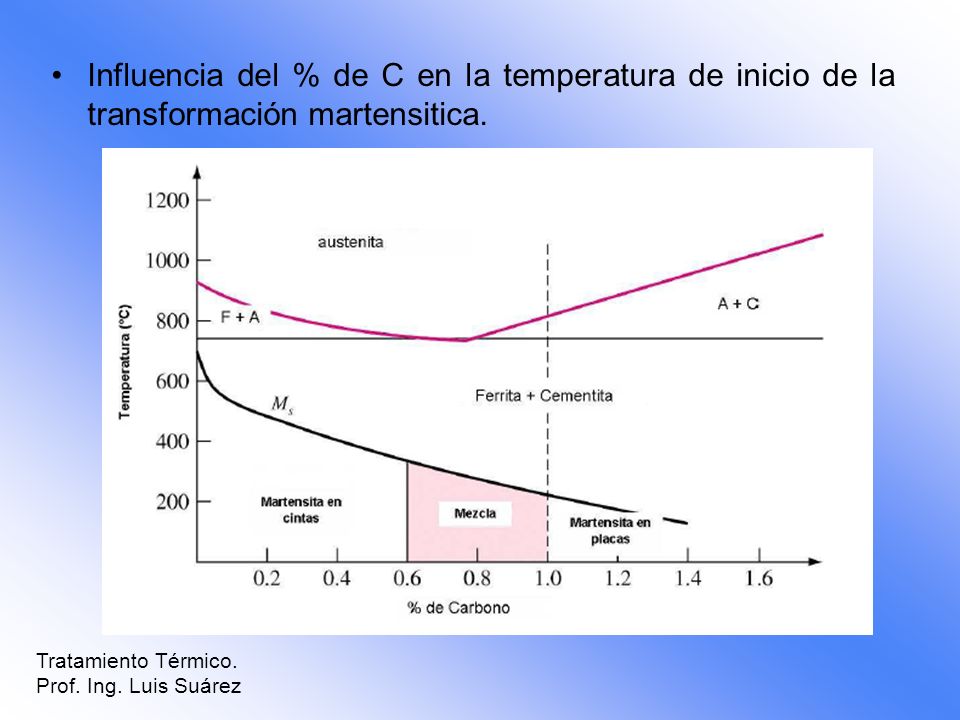

35 Tratamiento Térmico. Prof. Ing. Luis Suárez Influencia del % de C en la temperatura de inicio de la transformación martensitica.

36 Tratamiento Térmico. Prof. Ing. Luis Suárez Diagrama de Fase

37 Cuando la velocidad de enfriamiento aumenta, la morfología de la ferrita [α] y la cementita [Fe 3 C] cambia y la perlita se hace más fina. A una velocidad elevada, los anteriores constituyentes desaparecen súbitamente a una velocidad de enfriamiento critico, y aparece una estructura nueva más dura que es la martensita [α+γ]. Estos productos, obtenidos por enfriamiento rápido, son metales estables desde un punto de vista termodinámico de gran utilidad para la ingeniería debido a sus propiedades. Tratamiento Térmico. Prof. Ing. Luis Suárez

38 Curva Tiempo-Temperatura-Transformación La curva TTT muestra cómo la velocidad de enfriamiento afecta la transformación de austenita [γ] en varias fases posibles. Las fases se pueden dividir en: 1) A velocidades lentas de enfriamiento se transforma en Ferrita [α] y Cementita [Fe 3 C] o perlita [α +Fe 3 C]. 2) A velocidades rápidas de enfriamiento se transforma en Martensita [α+γ]. Tratamiento Térmico. Prof. Ing. Luis Suárez

39 La curva se interpreta partiendo del tiempo cero en la región austenita (en un lugar arriba de la línea de temperatura A1) y continúa hacia abajo y a la derecha a lo largo de una trayectoria que muestra cómo se enfría el metal en función del tiempo. Tratamiento Térmico. Prof. Ing. Luis Suárez

40 La curva S Martensita Tratamiento Térmico. Prof. Ing. Luis Suárez

41 La curva S Austenita Tratamiento Térmico. Prof. Ing. Luis Suárez

42 A velocidades lentas de enfriamiento la trayectoria pasa a través de la región, indicando una transformación a perlita. La perlita es una mezcla de fases ferrita y carburo en la forma de placas delgadas paralelas (cementita). Se obtiene por enfriamiento lento de la austenita. Si el enfriamiento ocurre a una velocidad suficientemente rápida (indicada por la línea punteada), la austenita se transforma en martensita. La martensita es una fase única que consiste en una solución hierro-carbono cuya composición es igual a la de la austenita de la cual deriva. La estructura tetragonal centrada en el cuerpo (BCT) de la martensita está en función del tiempo y es necesario para separar la ferrita y el carburo de hierro (austenita). Tratamiento Térmico. Prof. Ing. Luis Suárez

43 La dureza extrema de la martensita resulta de la deformación reticular creada por los átomos de carbono atrapados en la estructura BCT, que forman una barrera al deslizamiento. En la figura muestra el efecto significativo que tiene la martensita sobre la transformación de la dureza del acero, al aumentar el contenido de carbono. Tratamiento Térmico. Prof. Ing. Luis Suárez

44 Procesos de Tratamiento Térmico Este tipo de procesos consisten en el calentamiento y enfriamiento de un metal en su estado sólido para cambiar sus propiedades físicas. Con el tratamiento térmico adecuado se pueden reducir los esfuerzos internos, el tamaño del grano, incrementar la tenacidad o producir una superficie dura con un interior dúctil. El tratamiento térmico para formar martensita consiste en dos pasos: austenitización y temple. A estos pasos le sigue frecuentemente un revenido para producir martensita revenida. Tratamiento Térmico. Prof. Ing. Luis Suárez

45 La austenitización implica calentamiento del acero a una temperatura lo suficiente alta para convertirlo parcialmente en austenita (aprox. entre los 727 y 1.500°C ). Esta temperatura puede determinarse por medio del diagrama de fase para la composición particular de la aleación. La transformación a austenita implica un cambio de fase que requiere tiempo y calentamiento; en consecuencia, se debe mantener el acero a temperatura elevada por un periodo suficiente de tiempo para permitir que se forme la nueva fase y alcance la homogeneidad de composición requerida [α+γ]. Tratamiento Térmico. Prof. Ing. Luis Suárez Austenitización

46 Temple Después que se ha producido la austenitización comienza el temple del acero. La velocidad de enfriamiento depende del medio de temple y la velocidad de transmisión de calor dentro de la pieza de acero. Se usan varios medios de temple en las operaciones comerciales de tratamiento térmico que incluyen: 1)Salmuera (agua salada) generalmente agitada. 2)Agua fresca en reposo. 3)Aceite en reposo 4)Aire. Tratamiento Térmico. Prof. Ing. Luis Suárez

47 El temple en salmuera agitada suministra el enfriamiento más rápido de las superficies calentadas de la parte, mientras que el temple al aire es el más lento. El problema es que mientras más efectivo sea el medio de temple en el enfriamiento, es más probable que cause esfuerzos internos, distorsión y grietas en el producto. La velocidad de transferencia de calor en el interior de la pieza depende en gran medida de su masa y geometría. Una forma cúbica grande se enfriará mucho más despacio que una lámina delgada pequeña. Tratamiento Térmico. Prof. Ing. Luis Suárez

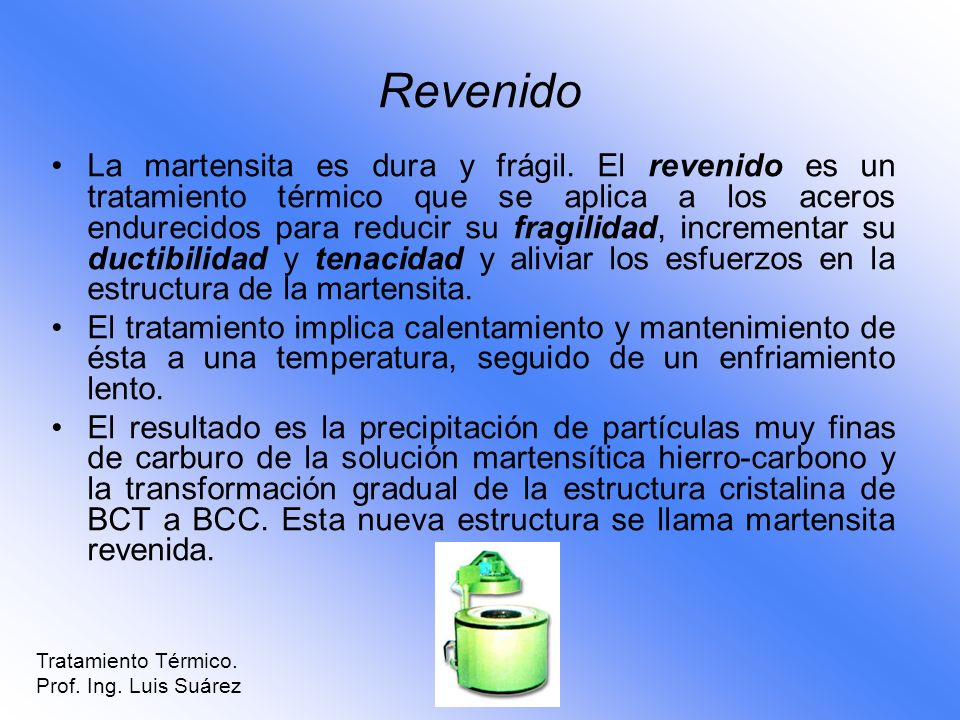

48 La martensita es dura y frágil. El revenido es un tratamiento térmico que se aplica a los aceros endurecidos para reducir su fragilidad, incrementar su ductibilidad y tenacidad y aliviar los esfuerzos en la estructura de la martensita. El tratamiento implica calentamiento y mantenimiento de ésta a una temperatura, seguido de un enfriamiento lento. El resultado es la precipitación de partículas muy finas de carburo de la solución martensítica hierro-carbono y la transformación gradual de la estructura cristalina de BCT a BCC. Esta nueva estructura se llama martensita revenida. Tratamiento Térmico. Prof. Ing. Luis Suárez Revenido

49 Los tres pasos del tratamiento térmico del acero para formar martensita revenida. El primer paso de calentamiento para producir la martensita, el segundo paso de enfriamiento para producir el templado y el ultimo paso de calentamiento para el revenido. Tratamiento Térmico. Prof. Ing. Luis Suárez

50 Recocido El recocido es el tratamiento térmico que, en general, tiene como finalidad principal el ablandar el acero, regenerar la estructura de aceros sobrecalentados o simplemente eliminar las tensiones internas que siguen a un trabajo en frío. (Enfriamiento en el horno). Tratamiento Térmico. Prof. Ing. Luis Suárez

51 Recocido de Regeneración Tiene como función regenerar la estructura del material producido por temple o forja. Se aplica generalmente a los aceros con más del 6,67% de Carbono (cementita), mientras que a los aceros con menor porcentaje de Carbono sólo se les aplica para finar y ordenar su estructura. Ejemplo: Después de un laminado en frío, donde el grano queda alargado y sometido a tensiones, dicho tratamiento devuelve la micro estructura a su estado inicial. Tratamiento Térmico. Prof. Ing. Luis Suárez

52 Recocido de Globulización Usado en aceros hipereutectoides para ablandarlos después de un anterior trabajo en frío. Por lo general se desea obtener globulización en piezas como placas delgadas que deben tener alta embutición y baja dureza. Los valores de la microestructura globulizada se obtiene en un rango entre los °C. Temperaturas que comienzan a producir la formación de austenita que durante el enfriamiento genera perlita, ocasionando un aumento en la dureza no deseado. Tratamiento Térmico. Prof. Ing. Luis Suárez

53 Recocido de Subcrítico Para un acero al carbono hipoeutectoide la micro estructura obtenida en este tratamiento varía según la temperatura de recocido. Por lo general las que no excedan los 600°C liberarán tensiones en el material y ocasionaran algún crecimiento de grano. Mediante este procedimiento se destruyen las tensiones internas producidas por su moldeo y mecanización. Comúnmente es usado para aceros aleados de gran resistencia, al Cr-Ni, Cr-Mo, etc. Este procedimiento es mucho más rápido y sencillo que los antes mencionados, su enfriamiento es lento. Tratamiento Térmico. Prof. Ing. Luis Suárez

54 Normalizado Consiste en calentar el material ligeramente (50° C) por encima de la temperatura crítica hasta que todo se haya convertido en austenita. Posteriormente se deja enfriar al aire. Se diferencia de los demás en que la velocidad de enfriamiento es intermedia. Se le da a los materiales que han sufrido un tratamiento mecánico defectuoso, para normalizar su estructura. Se emplea para aceros de baja aleación (<50%). Tratamiento Térmico. Prof. Ing. Luis Suárez

55 Tratamientos Termoquímicos Además de intervenir la temperatura, existe algún elemento químico que participa en la obtención de las propiedades que se buscan. Cementacion. Carburación por Empaquetado. Carburación en Baño Líquido. Carburación con Gas. Carburado, Cianurado y Nitrurado. Tratamiento Térmico. Prof. Ing. Luis Suárez

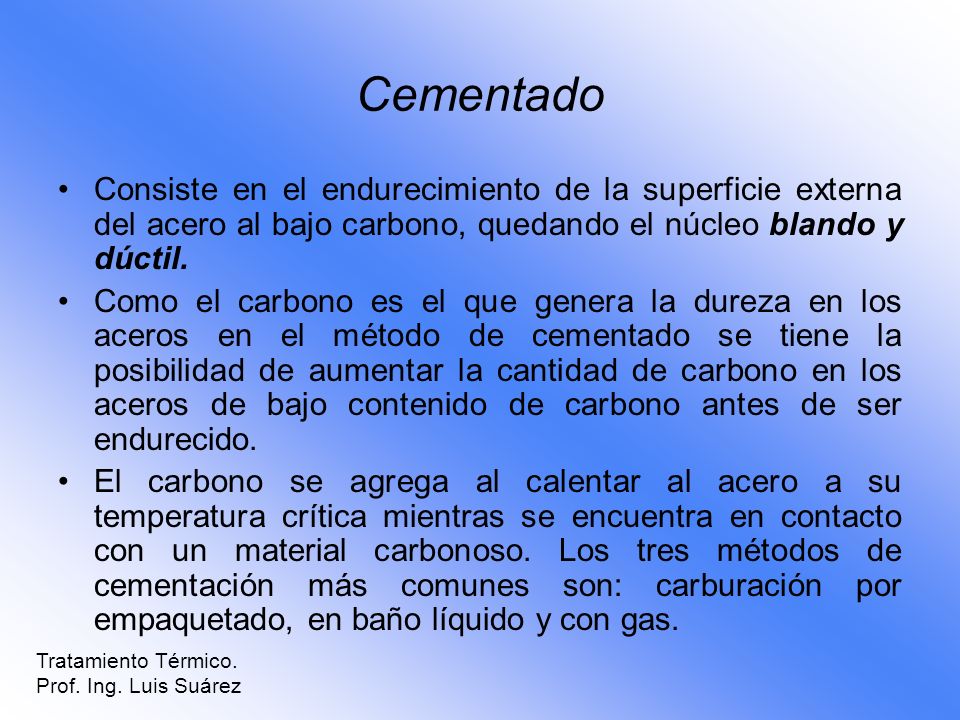

56 Cementado Consiste en el endurecimiento de la superficie externa del acero al bajo carbono, quedando el núcleo blando y dúctil. Como el carbono es el que genera la dureza en los aceros en el método de cementado se tiene la posibilidad de aumentar la cantidad de carbono en los aceros de bajo contenido de carbono antes de ser endurecido. El carbono se agrega al calentar al acero a su temperatura crítica mientras se encuentra en contacto con un material carbonoso. Los tres métodos de cementación más comunes son: carburación por empaquetado, en baño líquido y con gas. Tratamiento Térmico. Prof. Ing. Luis Suárez

57 Carburación por Empaquetado Este procedimiento consiste en meter al material de acero con bajo contenido carbónico en una caja cerrada con carbono y calentarlo entre 900 y 927 °C durante 4 a 6 horas. Durante este tiempo el carbono penetra a la superficie de la pieza y la endurecer. Cuanto más tiempo se deje a la pieza en la caja mayor profundidad será la capa de dureza de la pieza (0,38 a 0,4 mm). Una vez caliente la pieza a endurecer a la temperatura adecuada se enfría rápidamente en agua o salmuera. Para evitar deformaciones y disminuir la tensión superficial se recomienda dejar enfriar la pieza en la caja para posteriormente sacarla y volverla a calentar entre 800 y 845 °C (rojo cereza) y proceder al enfriamiento por inmersión. Tratamiento Térmico. Prof. Ing. Luis Suárez

58 Carburación en Baño Líquido El acero a cementar se sumerge en un baño de cianuro de sodio líquido. También se puede utilizar cianuro de potasio pero sus vapores son muy peligrosos. Se mantiene la temperatura a 845 °C durante 15 minutos a 1 hora, según la profundidad que se requiera. A esta temperatura el acero absorberá el carbono y el nitrógeno del cianuro. Después se debe enfriar con rapidez al acero en agua o salmuera. Con este procedimiento se logran capas con espesores de 0,75 mm. Tratamiento Térmico. Prof. Ing. Luis Suárez

59 Carburación con Gas En este procedimiento se utilizan gases carburizantes para la cementación. La pieza de acero con bajo contenido carbónico se coloca en un tambor al que se introduce gas para carburizar como derivados de los hidrocarburos o gas natural. El procedimiento consiste en mantener al horno, el gas y la pieza entre 900 y 927°C. después de un tiempo predeterminado se corta el gas carburizante y se deja enfriar el horno. Luego se saca la pieza y se recalienta a 760°C y se enfría con rapidez en agua o salmuera. Con este procedimiento se logran piezas cuya capa dura tiene un espesor hasta de 0.6 mm, pero por lo regular no exceden de 0.7 mm. Tratamiento Térmico. Prof. Ing. Luis Suárez

60 Carburado, Cianurado y Nitrurado Existen varios procedimientos de endurecimiento superficial con la utilización del nitrógeno y cianuro a los que por lo regular se les conoce como carbonitrurado o cianurado. En todos estos procesos con ayuda de las sales del cianuro y del amoniaco se logran superficies duras como en los métodos anteriores. Tratamiento Térmico. Prof. Ing. Luis Suárez

61 En los aceros inoxidables, la acción de los elementos aleados es sustancial, además de estructural, y depende del porcentaje del o los elementos de la aleación. El cromo es el elemento aleado que más influye en la resistencia a la oxidación y a la corrosión de los aceros. El Níquel mejora la resistencia a la corrosión de los aceros, el cromo y el Molibdeno mejora la resistencia a la oxidación altas temperaturas. Aceros inoxidables son resistentes a la corrosión atmosférica, a los ácidos y a la oxidación a temperaturas elevadas. Clasificación según estructura en estado de utilización en Ferriticos, Martensiticos, Austeniticos. Tratamiento Térmico. Prof. Ing. Luis Suárez Aceros resistentes a la oxidación y la corrosión

62 Estructura ferritica a cualquier temperatura (o se convierte en estructura ausenitica en el calentamiento) % de cromo y una máxima de 0,12% de carbono. Resistencia a la corrosión superior a la de los martensiticos % de cromo y una máxima de 0,35% de carbono. Aceros al cromo-aluminio hasta un 4% más resistentes a la oxidación. Son difíciles de soldar y se usan en embuticion profunda por su gran ductilidad. Son magnéticos. Tratamiento Térmico. Prof. Ing. Luis Suárez Aceros Férriticos

63 Gran dureza cuando se los enfría rápidamente una vez austenizados % de cromo, 0,20 - 0,50% de carbono. Principalmente en cuchillería % de cromo, 0,60-0,77% de carbono. Por temple adquieren grandes durezas. Resistentes a la corrosión y al desgaste Tipo normalizado AISI-311: acero inoxidable extra dulce. Tratamiento Térmico. Prof. Ing. Luis Suárez Aceros Martensiticos

64 Menos del 0,1% de carbono, 13% de cromo y 0,30 % de níquel. Resiste a la corrosión atmosférica, la del agua corriente y la de los ácidos y álcalis débiles. Fácilmente soldable Usos: utensilios domesticos, griferia, ornamentacion, cuberteria, etc. Tratamiento Térmico. Prof. Ing. Luis Suárez

65 Estructura auseniticos a cualquier temperatura. Baja conductividad calorífica. Es el tipo de aceros más utilizados. Tipo normalizado AISI -314 Acero inoxidable ausenitico al cromo níquel conocido como18/8.Contiene 0,08% de carbono, 18% de cromo y 9% de níquel. Muy dúctil y resistente a la corrosión atmosférica, al agua de mar, al ataque de productos alimenticios, ciertos ácidos minerales y de la mayoría de los ácidos orgánicos. Usos: Construcción de equipos para la industria química y de la alimentación, Utensilios de cocina y aparatos domésticos que no requieren soldaduras en las zonas sometidas a fuerte corrosión. Tratamiento Térmico. Prof. Ing. Luis Suárez Aceros Austeniticos
