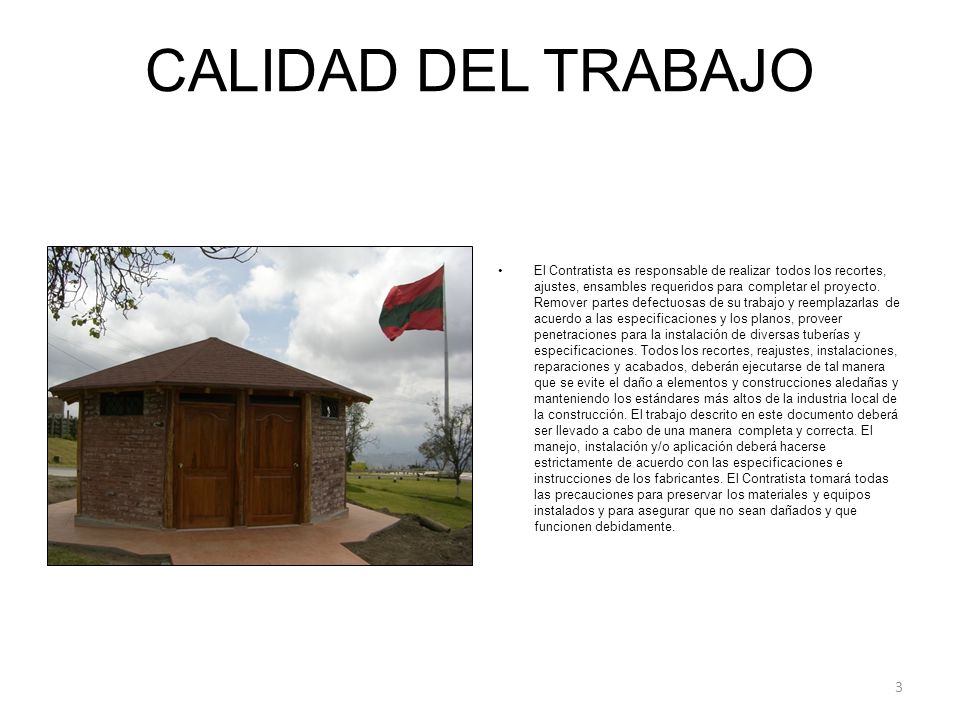

CALIDAD DEL TRABAJO El Contratista es responsable de realizar todos los recortes, ajustes, ensambles requeridos para completar el proyecto. Remover partes defectuosas de su trabajo y reemplazarlas de acuerdo a las especificaciones y los planos, proveer penetraciones para la instalación de diversas tuberías y especificaciones. Todos los recortes, reajustes, instalaciones, reparaciones y acabados, deberán ejecutarse de tal manera que se evite el daño a elementos y construcciones aledañas y manteniendo los estándares más altos de la industria local de la construcción. El trabajo descrito en este documento deberá ser llevado a cabo de una manera completa y correcta. El manejo, instalación y/o aplicación deberá hacerse estrictamente de acuerdo con las especificaciones e instrucciones de los fabricantes. El Contratista tomará todas las precauciones para preservar los materiales y equipos instalados y para asegurar que no sean dañados y que funcionen debidamente.

DESCRIPCION DE RUBROS, UNIDADES DE MEDIDA Y FORMA DE PAGO
1.- Limpieza y Nivelación del terreno Previo al inicio de la construcción, el contratista deberá efectuar la limpieza del terreno, escombros, maderas existentes, troncos de árboles, vegetación, etc., en el área de la construcción a realizar y su influencia inmediata. En la limpieza se aprovechará para dejar nivelado el terreno el mismo que se realizará con el equipo adecuado según las características del lugar y terreno, dejando en condiciones adecuadas para el replanteo del proyecto. Todos estos escombros o materiales deberán ser desalojados del lugar de acuerdo a indicaciones de la fiscalización. Fiscalización llevará el control y registro de lo realizado. Su pago será por m2

DESCRIPCION DE RUBROS, UNIDADES DE MEDIDA Y FORMA DE PAGO (2)
2.- Replanteo. Corresponde al replanteo entre ejes del proyecto, acorde a los planos arquitectónicos y estructurales. Se colocarán hitos de ejes, los mismos que serán mantenidos hasta la verificación por parte de fiscalización y tiempo que el constructor estime necesario. Se usarán los equipos necesarios de precisión, teodolitos, niveles, manguera, etc., que el contratista considere necesario para obtener un correcto replanteo. Una vez revisado por Fiscalización, se procederá al pago por m2.

3.- Excavación manual de suelo. Se entenderá por excavación manual en general, el excavar y quitar la tierra u otros materiales según las indicaciones de planos arquitectónicos o estructurales y de detalle, sin el uso de maquinaria, y para volúmenes de menor cuantía, que no se puedan ejecutar por medios mecánicos. Conformar espacios menores para alojar cimentaciones, hormigones, mamposterías. Luego de haber realizado la limpieza y replanteo del terreno, se procederá a las excavaciones menores que se indiquen en los planos arquitectónicos y estructurales o las indicados por Fiscalización. Todas las operaciones y el equipo será de tipo manual, por lo que se debe prever los cuidados y seguridades para los obreros que ejecuten el rubro y para las construcciones adyacentes. Se medirá el volumen del terreno realmente excavado de acuerdo a planos, que se lo hará en banco, sin considerar esponjamiento del material y su pago se lo efectuará por metro cúbico “ m3”. El rubro incluye todos los trabajos de excavación manual, su desalojo y los sistemas de apuntalamiento, evacuación de aguas y demás de protección para evitar derrumbes y para seguridad del personal. En caso de que parte del material de excavación, se lo utilice nuevamente para rellenos, estos porcentajes se tendrán en cuenta, para la determinación del precio unitario del rubro.

4.- Zócalo de piedra molón Es la combinación de un volumen de 40% de hormigón simple con una resistencia de 180 Kg/cm2, con piedra molón (60%). El objetivo es la construcción de zócalos, especificados en planos estructurales y demás documentos del proyecto. Incluye el proceso de encofrado, vertido, curado del hormigón y desencofrado. Verificada y aprobada la excavación en la que se alojará el hormigón y piedra, se iniciará su colocación de capas alternadas de hormigón simple y piedra, cuidando guardar la proporción especificada. La primera capa será de hormigón de 15 cm. de espesor, sobre la que se colocará a mano una capa de piedra; no se permitirá que sean arrojadas por cuanto pueden provocar daños a los encofrados o la capa de hormigón adyacente. Este procedimiento se lo repetirá hasta completar el tamaño del elemento que se está fundiendo. Se tendrá especial cuidado de que la piedra quede totalmente cubierta, y que no existan espacios libres entre el hormigón y la piedra, para lo que se realizará un baqueteo (golpeteo) con la ayuda de vibrador, varilla u otros elementos apropiados. La medición se la hará en m3.

5.- Basas de hormigón simple. Se las construirá con hormigón simple con una f’c=210 Kg/cm2, de acuerdo con las medidas y detalles que constan en planos. El rubro considera el encofrado, fundido, desencofrado y demás materiales necesarios para ejecutarlo. La medición se la hará en unidad. 6.- Pilares de eucalipto Ø = 16 cm (incluye tratamiento) Serán piezas nuevas de madera vista de eucalipto saneada e inmunizada, deberán cumplir las especificaciones indicadas en el capítulo respectivo para la madera, deberán ajustarse a las secciones determinadas en los correspondientes planos de detalle. Los pilares deberán ser previamente tratados con un preservante antixilófagos y antifungicida tipo Impramad, Intracrés o similar, la madera recibirá tres manos del producto indicado, en lapsos de 15 minutos entre aplicaciones. Previo a la ejecución del rubro se verificarán los planos del proyecto, la unión de los elementos serán la indicada en los planos, en caso de existir variaciones en las mismas, estas serán aprobadas por la fiscalización. La medición y pago se lo hará por unidad “ml.”

7.- Soleras de eucalipto Ø = 16 cm (incluye tratamiento) Serán piezas nuevas de madera vista de eucalipto saneada e inmunizada, deberán cumplir las especificaciones indicadas en el capítulo respectivo para la madera, deberán ajustarse a las secciones determinadas en los correspondientes planos de detalle. Las soleras deberán ser previamente tratadas con un preservante antixilófagos y antifungicida tipo Impramad, Intracrés o similar, la madera recibirá tres manos del producto indicado, en lapsos de 15 minutos entre aplicaciones. Estos elementos serán canteados de tal manera que se les dote de una superficie superior e inferior, quedando en forma natural las caras laterales. Previo a la ejecución del rubro se verificarán los planos del proyecto, la unión de los elementos serán la indicada en los planos, en caso de existir variaciones en las mismas, estas serán aprobadas por la fiscalización. La medición y pago se lo hará por unidad “ml.”

8.- Tirantes de eucalipto 7 x 14 cm Este rubro estriba en preparar los tirantes de 7 x 14 cm, que irán sujetadas a los pares con clavos de 3” y colocadas conforme muestra plano, sobre las cuales de colocará el cielo raso de entablado de duela de eucalipto. Los tirantes deberán ser previamente tratados con un preservante antixilófagos y antifungicida tipo Impramad, Intracrés o similar, la madera recibirá tres manos del producto indicado, en lapsos de 15 minutos entre aplicaciones. Unidad: metro lineal (ml)

9.- Cielo raso de entablado de media duela machimbrada La media duela deberá ser de eucalipto, machimbrada y cepillada, previamente secada, con medidas entre 5 y 7 cm de ancho y 2 a 3 cm de espesor no se aceptará fallas como por ejemplo: ojos, alabeos, astillamientos, se eliminarán los extremos y su empate será a 45º. La media duela se la colocará sobre los tirantes de madera colocadas según se indica en los planos, se sujetarán utilizando clavos de 1½ a 2” Los trabajos serán cuantificados en m2.

10.- Acabado final de madera con sellador Se aplicará en toda la madera vista, incluye cielo raso. Se considera el rubro en forma global. 11.- Cubierta de teja asfáltica. Este rubro considera el suministro y colocación de flashing metálico, lámina para sujeción mecánica, teja asfáltica y refuerzo de lámina para cumbrero, de acuerdo a lo establecido en el plano y con las recomendaciones de los fabricantes de los materiales a utilizarse. El color de la teja asfáltica será terracota. Los trabajos serán cuantificados en m2.

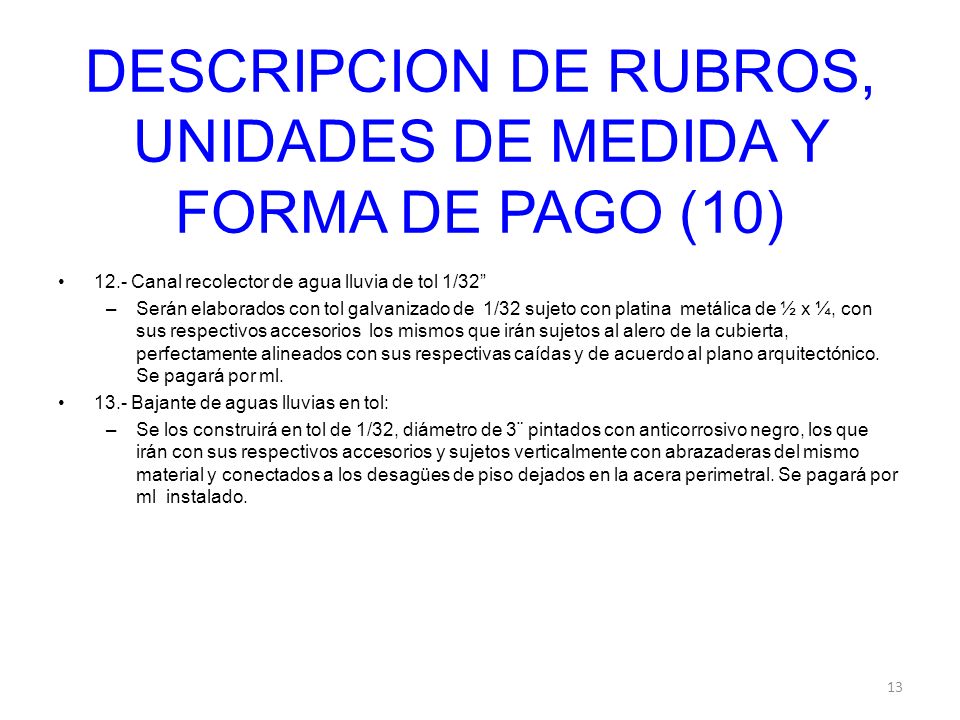

12.- Canal recolector de agua lluvia de tol 1/32” Serán elaborados con tol galvanizado de 1/32 sujeto con platina metálica de ½ x ¼, con sus respectivos accesorios los mismos que irán sujetos al alero de la cubierta, perfectamente alineados con sus respectivas caídas y de acuerdo al plano arquitectónico. Se pagará por ml. 13.- Bajante de aguas lluvias en tol: Se los construirá en tol de 1/32, diámetro de 3¨ pintados con anticorrosivo negro, los que irán con sus respectivos accesorios y sujetos verticalmente con abrazaderas del mismo material y conectados a los desagües de piso dejados en la acera perimetral. Se pagará por ml instalado.

14.- Instalaciones sanitarias PVC de 3”. Se utilizará tubería PVC de 3” tipo sanitaria, el rubro considera todos los materiales y accesorios necesarios para su correcta instalación y funcionamiento, se deberá observar las recomendaciones de los fabricantes del material. Los trabajos de excavación, picado de mampostería y pisos son parte del rubro. La unidad de medida será el punto.

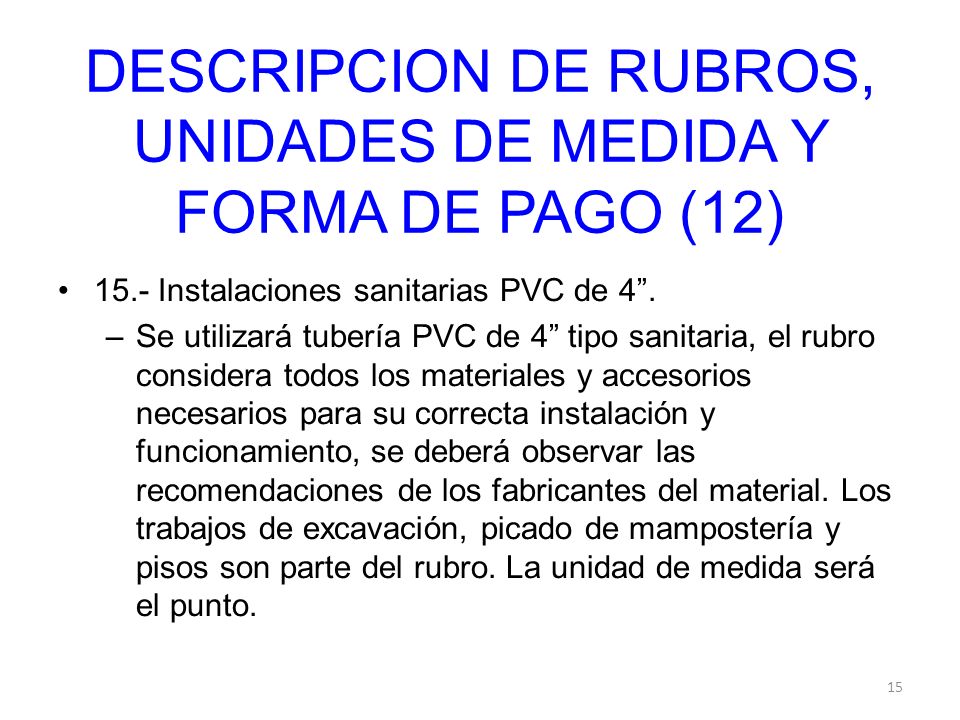

15.- Instalaciones sanitarias PVC de 4”. Se utilizará tubería PVC de 4” tipo sanitaria, el rubro considera todos los materiales y accesorios necesarios para su correcta instalación y funcionamiento, se deberá observar las recomendaciones de los fabricantes del material. Los trabajos de excavación, picado de mampostería y pisos son parte del rubro. La unidad de medida será el punto.

16.- Rejilla de piso cromada Consiste en la provisión e instalación de rejillas cromadas para pisos, las mismas que irán perfectamente ubicadas en los lugares indicados en los planos de instalaciones sanitarias completamente selladas al tubo de desagüe. Se pagará por unidad. 17.- Caja de revisión. La caja de revisión será de 60x60x60 cm (medidas interiores), la base estará compuesta de un contrapiso de hormigón simple sobre el cual se levantarán paredes de ladrillo, enlucidas, la tapa será de hormigón armado con un espesor de 8 cm y varilla corrugada de 10 mm colocada en forma de parrilla separada 15 cm centro a centro. Los trabajos serán medidos por unidad.

18.- Acometida Sanitaria PVC de 4¨ Corresponde a la tubería perimetral de interconexión entre cajas de revisión hacia la red interna de alcantarillado, tendrán la pendiente necesaria, las uniones entre tuberías deberán estar limpias antes de aplicar el pegamento, para evitar fugas en estas. Debe cumplir Normas INEN 499 y 505 La unidad de medida será el ml. Instalaciones de agua potable Se las hará utilizando tubería y accesorios de PVC de presión con los diámetros establecidos en los planos. Cada una de las instalaciones deberá colocarse en los sitios indicados, con las pendientes y lineamientos establecidos, para las uniones roscadas se utilizará cinta plástica insoluble. Cada inodoro o lavamanos deberá tener una llave de paso de tal manera que el control del abastecimiento del agua a cualquier punto será controlado por este accesorio. La unidad de medida será el punto de instalación.

21.- Anillo de carga y cámara de aire Este trabajo se lo realizará conforme consta en planos y detalles constructivos. Se cuantificará en unidad. Acometida de agua potable. Para la acometida desde la red principal se utilizará tubería de PVC de presión de ¾ y ½”, los accesorios de acople serán de buena calidad. La unidad de medida será el metro lineal Instalaciones eléctricas Todas las instalaciones eléctricas deberán realizarse utilizando tubos de PVC, las uniones de las tuberías se las asegurará con polipega y se reforzará envolviéndola con cinta aislante, las curvas de la tubería nunca tendrán un radio de curvatura que sea menor a cinco veces el diámetro útil del conducto, las tuberías empotradas tendrán la suficiente profundidad de tal manera que no se marquen en las paredes, en las partes en las que no se puede empotrar se deberá recubrir con canaletas. Todas las salidas de iluminación y tomacorrientes se los hará con cajas octogonales y rectangulares, respectivamente. Los conductores serán de cobre con aislamiento termoplástico, resistentes a la humedad, no se permitirán empates dentro de la tubería, estos se los hará dentro de las cajas de conexión y se dejará por lo menos 15 cm de conductor disponible para reparaciones. No se instalarán cables menores que él # 12 AWG-TW-Cu sólido. El punto de iluminación con plafón y con boquilla contempla una salida para luminaria (foco 100 W) y un interruptor simple con tapas metálicas de aluminio. Los tomacorrientes serán dobles y tendrán capacidad de 15 A V con tapas metálicas de aluminio. El tablero de control se lo localizará en el lugar determinado por la Fiscalización y contendrá dos breakers de 20 A, el conductor de salida hacia la acometida principal no será menor al # 10 AWG-TW-Cu sólido. El Contratista deberá proceder a conectar las instalaciones desde la caja térmica hasta el tablero principal de medida. Las instalaciones se entregarán comprobando que las mismas no generan interferencia con el resto de la estructura. Los trabajos se los cuantificará por punto de iluminación o tomacorriente y por unidad en el caso de la caja térmica.

Caja térmica Este trabajo consiste en la provisión e instalación de cables, tuberías, cajetines, y conectores desde el medidor hasta el tablero metálico de distribución eléctrica, el mismo que se ubica en el lugar indicado en los planos u ordenado por el fiscalizador. La caja térmica debe ser metálica y anodinada contendrá dos breakers de 20 A, irá empotrado a la pared, el conductor de salida hacia la acometida principal no será menor al # 10 AWG-TW-Cu sólido. El Contratista deberá proceder a conectar las instalaciones desde la caja térmica hasta el tablero principal de medida. Las instalaciones se entregarán comprobando que las mismas no generan interferencia con el resto de la estructura. Los trabajos se los cuantificará por unidad.

28.- Contrapiso H.S. f’c= 180 Kg/cm2. Este trabajo consiste en la limpieza, nivelación y afirmado con base de piedra de espesor de 10 cm., los intersticios se los rellenará con materiales de granulometría menor, la misma que se pisonará para obtener uniformidad en la superficie del empedrado, se colocará una capa compactada de hormigón simple de f’c=180 Kg/cm2 de espesor e=6 cm. Este contrapiso tendrá un acabado paleteado fino perfectamente nivelado. La unidad de medida será en m2.

29.- Acero de refuerzo, provisión, cortado, armado y habilitación. Consiste en la provisión del material, corte, doblado e instalación del acero en barras con la resistencia especificada en el diseño o, según lo establecido en el proyecto estructural respectivo. El acero estructural tendrá una fy=4200 Kg/cm2, las varillas serán corrugadas, libres de oxidación y de otras materias extrañas que perjudiquen la adherencia de esta con el hormigón. Las barras deben ser dobladas al frío y se desecharán aquellas que se agrieten. Se cumplirá con el espesor y tolerancias establecidas en la Norma INEN 102. Para el traslape se tomará en cuenta lo establecido en los diseño estructurales y como mínimo se considerarán las longitudes de los traslapes, radios de doblado y longitud de ganchos establecidos en el Código Ecuatoriano de la Construcción y las Normas INEN. Se cuantifica kilogramos.

31.- Mampostería de ladrillo.- La mampostería se construirá utilizando ladrillo jaboncillo de arcilla, levantada a nivel y plomada conformando hiladas bien espaciadas y uniformes, todos los ladrillos con imperfecciones deberán ser desechados de tal manera que la mampostería quede sin elementos con fallas, se deberá trabarla a los elementos verticales (pilares) mediante chicotes coincidentes con el eje de las paredes. El mampuesto deberá ser previamente saturado de agua y sus medidas deberán ser homogéneas. Todas las mamposterías irán debidamente niveladas a la altura determinada en planos para lo cual se empleará un mortero cemento arena en relación 1:5. La unidad de medida será el m2.

32.- Enlucido vertical. Consiste en el recubrimiento de mamposterías y elementos estructurales por medio de un mortero de cemento-arena en la forma y dimensiones establecidas en el proyecto. Previamente a la colocación de la capa de enlucido las paredes deberán estar humedecidas convenientemente; si las superficies a enlucir son de hormigón, deberán ser previamente picadas para garantizar la correcta adherencia del enlucido, luego se colocarán muestras para conseguir un espesor uniforme y una correcta verticalidad. Los enlucidos tendrán un espesor mínimo de 1.5 cm, el mortero utilizado tendrá una proporción de mezcla de cemento-arena 1:5 al volumen. Se cuantificará en m2 medidos y aceptados por el fiscalizador.

33.- Enlucido de filos. Consiste en el recubrimiento de elementos estructurales por medio de un mortero de cemento-arena en la forma y dimensiones establecidas en el proyecto. Previamente a la colocación de la capa de enlucido las superficies deberán estar humedecidas. Los enlucidos tendrán un espesor mínimo de 1.5 cm, el mortero utilizado tendrá una proporción de mezcla de cemento-arena 1:4 al volumen. Se cuantificará en ml medidos y aceptados por el fiscalizador.

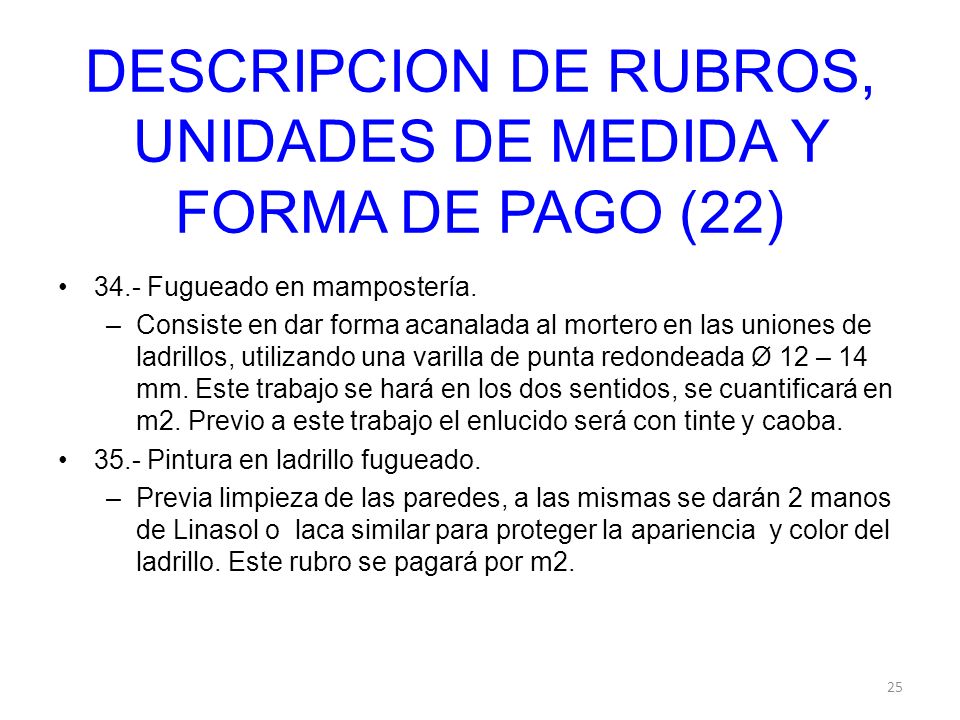

34.- Fugueado en mampostería. Consiste en dar forma acanalada al mortero en las uniones de ladrillos, utilizando una varilla de punta redondeada Ø 12 – 14 mm. Este trabajo se hará en los dos sentidos, se cuantificará en m2. Previo a este trabajo el enlucido será con tinte y caoba. 35.- Pintura en ladrillo fugueado. Previa limpieza de las paredes, a las mismas se darán 2 manos de Linasol o laca similar para proteger la apariencia y color del ladrillo. Este rubro se pagará por m2.

36.- Mesón posformado de mármol cultivado para lavamanos. Consiste en la instalación de módulos de mármol cultivado posformado para lavamanos, con faldón de tablero aglomerado, recubierto con melaminico e=15 mm de color blanco sujeto a una estructura conformada por ángulos de 25 x 25 x 3 mm, de acuerdo a medidas que constan en el plano. El rubro incluye sifón de desagüe y llave angular, se cuantifica en metro lineal.

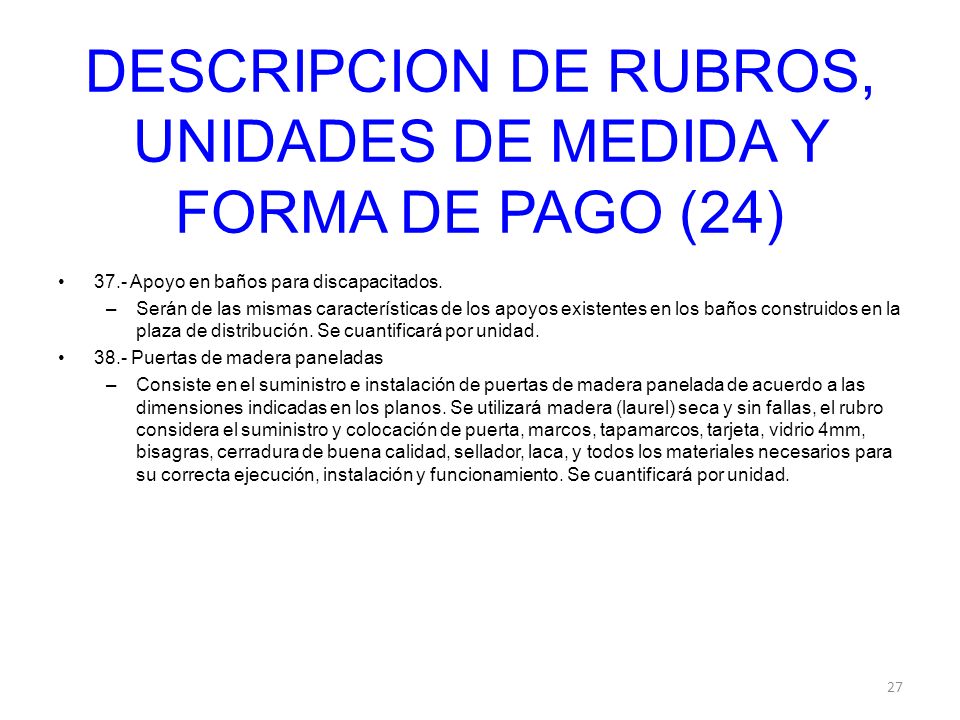

37.- Apoyo en baños para discapacitados. Serán de las mismas características de los apoyos existentes en los baños construidos en la plaza de distribución. Se cuantificará por unidad. 38.- Puertas de madera paneladas Consiste en el suministro e instalación de puertas de madera panelada de acuerdo a las dimensiones indicadas en los planos. Se utilizará madera (laurel) seca y sin fallas, el rubro considera el suministro y colocación de puerta, marcos, tapamarcos, tarjeta, vidrio 4mm, bisagras, cerradura de buena calidad, sellador, laca, y todos los materiales necesarios para su correcta ejecución, instalación y funcionamiento. Se cuantificará por unidad.

39.- Cerámica antideslizante en pisos. Consiste en la provisión e instalación de recubrimientos de pisos, con baldosa de cerámica antideslizante para tráfico intenso, de las dimensiones que disponga la fiscalización. Los pisos de cerámica serán pegados con cemento puro según el requerimiento del piso de hormigón, tendrán un acabado perfecto; las uniones tendrán el espaciamiento recomendado por el fabricante o la fiscalización, se revocará con porcelana. Los colores se pondrán a consideración de la fiscalización para su aprobación. La colocación se hará observando las mejores técnicas de ejecución, se formarán hiladas perfectas en los dos sentidos; la superficie final debe quedar completamente limpia y sus juntas completamente parejas; los remates deberán hacerse con baldosas simétricas cortadas con la herramienta adecuada. El piso donde se requiera drenar aguas de limpieza, se darán las gradientes necesarias hacia los desagües, siendo la mínima del 0.5%. Se cuantificará en m2.

40.- Cerámica en paredes. Consiste en la provisión e instalación de recubrimientos de paredes, mesones, etc., con baldosa de cerámica de calidad Se aplicará sobre la pared previamente enlucida y humedecida una capa de pegante de cemento puro, cuidando que exista tanto el nivel como la plomada de las hiladas; se deberá dejar una junta de aproximadamente 1 mm entre baldosa, se limpiará el mortero de las juntas y se las revocará con porcelana. La colocación se hará observando las mejores técnicas de ejecución, se formarán hiladas perfectas en los dos sentidos; los colores serán establecidos por la fiscalización. Se cuantificará en m2.

41.- Cerámica antideslizante en acera. Consiste en la provisión e instalación de recubrimientos de piso en área de acera perimetral y rampas de acceso, etc., con baldosa antideslizante, la misma que será seleccionada por la fiscalización. La colocación se hará observando las mejores técnicas de ejecución, se formarán hiladas perfectas en los dos sentidos; los colores serán establecidos por la fiscalización. Se cuantificará en m2.

42.- Inodoro con fluxómetro. Se entenderá por inodoro a la pieza sanitaria de porcelana vitrificada, de color suave, de características y dimensiones establecidas por el fabricante. Este trabajo consiste en la provisión e instalación de inodoro de primera calidad clase A, en los sitios indicados en los planos incluyendo fluxómetro manual para inodoro, llave angular, sello de cera y juego de accesorios necesarios para su funcionamiento; la instalación se la realizará con personal capacitado. Se cuantificará por unidad.

43.- Llaves presmatic para lavamanos. Será de buena calidad, línea intermedia, cromado para lavabo de mesa, incluye llave angular, sifón, desague. Se cuantificará por unidad. 44.- Ventana de madera incluye vidrios Se considera el suministro e instalación de ventanas de madera de acuerdo a los detalles y dimensiones indicadas en los planos. Se utilizará madera (laurel) seca y sin fallas, el rubro considera el suministro y colocación de ventanas, vidrio 4 mm, una batiente, sellador, laca, y todos los materiales necesarios para su correcta ejecución, instalación y funcionamiento. Se cuantificará por m2.

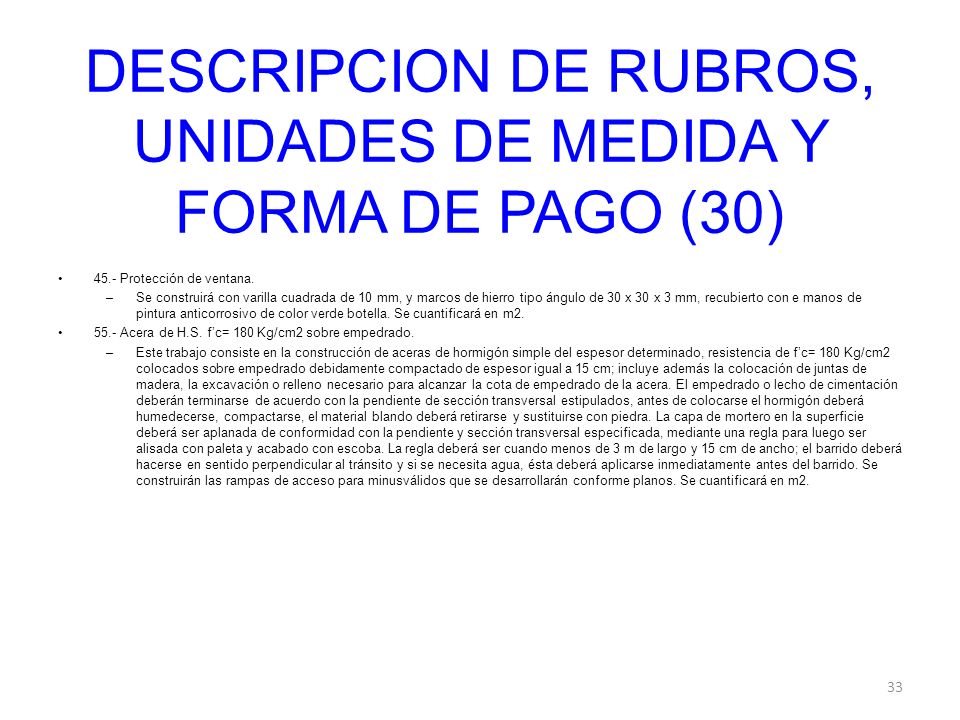

45.- Protección de ventana. Se construirá con varilla cuadrada de 10 mm, y marcos de hierro tipo ángulo de 30 x 30 x 3 mm, recubierto con e manos de pintura anticorrosivo de color verde botella. Se cuantificará en m2. 55.- Acera de H.S. f’c= 180 Kg/cm2 sobre empedrado. Este trabajo consiste en la construcción de aceras de hormigón simple del espesor determinado, resistencia de f’c= 180 Kg/cm2 colocados sobre empedrado debidamente compactado de espesor igual a 15 cm; incluye además la colocación de juntas de madera, la excavación o relleno necesario para alcanzar la cota de empedrado de la acera. El empedrado o lecho de cimentación deberán terminarse de acuerdo con la pendiente de sección transversal estipulados, antes de colocarse el hormigón deberá humedecerse, compactarse, el material blando deberá retirarse y sustituirse con piedra. La capa de mortero en la superficie deberá ser aplanada de conformidad con la pendiente y sección transversal especificada, mediante una regla para luego ser alisada con paleta y acabado con escoba. La regla deberá ser cuando menos de 3 m de largo y 15 cm de ancho; el barrido deberá hacerse en sentido perpendicular al tránsito y si se necesita agua, ésta deberá aplicarse inmediatamente antes del barrido. Se construirán las rampas de acceso para minusválidos que se desarrollarán conforme planos. Se cuantificará en m2.

56.- Limpieza final de la obra. Previa a la recepción provisional de la obra, el contratista deberá realizar la limpieza general de la obra, utilizando para ello los implementos y artículos de limpieza necesarios (desinfectantes, ambientadores, etc.) a fin de que la misma quede apta para su apertura y uso del público. Este trabajo una vez realizado se pagará en forma global.
