1 Métodos de Análisis Ingenieril Raíces de Ecuaciones M.C. Fco. Javier de la Garza S. Cuerpo Académico Sistemas Integrados de Manufactura Gama.fime.uanl.mx/~jdelagar

2 De la ecuación Pero en otros casos Raíces de Ecuaciones

3 Solución de Ecuaciones no lineales Intervalo Bisección Falsa Posición GráficaMétodos Abiertos Newton Raphson Secante Todos Interactivos

4 Se requieren dos valores iniciales. Estos valores deben dar resultados con signo distinto al aplicarlos a la ecuación. Si una raíz de una función real y continua f(x)=0 esta entre dos valores x=x l, x =x u entonces f(x l ) * f(x u ) < 0. (La función cambia de signo) Métodos de Intervalos

5 Sin respuesta (no hay raíces ) Sencillo (una raíz) Dos raíces Tres raíces

6 Dos raíces Función discontinua. Requiere otro método

7 Muchas raíces f(x)=sin 10x+cos 3x

8 Método de Bisección Para una ecuación de una variable, f(x)=0 1.Elegir x l y x u de forma que la raíz de interés quede en medio, revisar si f(x l )*f(x u ) <0. 2.Estimar la raíz evaluando f[(x l +x u )/2]. 3.Encontrar la pareja de valores Si f(x l )*f[(x l +x u )/2]<0, la raíz se encuentra en el intervalo inferior, entonces x u =(x l +x u )/2 e ir al paso 2.

9 Si f(x l )*f[(x l +x u )/2]>0, la raíz está en el intervalo superior, entonces x l = [(x l +x u )/2, ir al paso 2. Si f(x l )*f[(x l +x u )/2]=0, entonces la raíz es (x l +x u )/2 y terminamos. 4.Comparar s con a 5.Si a < s, detener. De lo contrario repetir el proceso.

10

11 Evaluación del Método Ventajas Sencillo Siempre encuentra la raíz Se puede calcular el número de iteraciones requeridas para obtener un error absoluto. Desventajas Lento Conocer que entre a y b esta la raíz Multiples raíces No se toma en cuenta f(x l ) y f(x u ), Si f(x l ) esta cerca de cero, es probable que la raíz este cerca de x l.

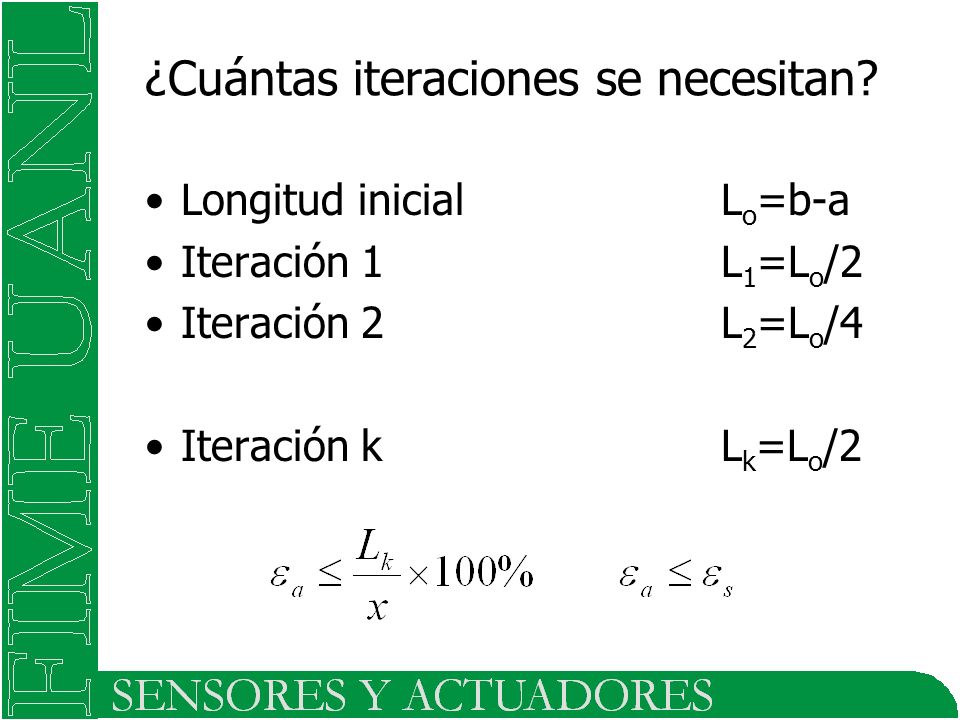

12 ¿Cuántas iteraciones se necesitan? Longitud inicialL o =b-a Iteración 1L 1 =L o /2 Iteración 2L 2 =L o /4 Iteración kL k =L o /2

13 Si la magnitud absoluta del error es: y L o =2, ¿Cuántas iteraciones se requieren para obtener la exactitud requerida en la solución?

14 Método de la Falsa Posición Si una raíz real esta entre x l y x u de f(x)=0, entonces se puede aproximar la solución haciendo una interpolación lineal entre los puntos [x l, f(x l )] y [x u, f(x u )] para encontrar x r valor que hace l(x r )=0, l(x) es la aproximación lineal de f(x).

15 Procedimiento 1.Encontrar un par de valores de x, x l y x u tales que f l =f(x l ) 0. 2.Estimar el valor de la raíz de la siguiente fórmula y evaluar f(x r ).

16 3.Utilizar el nuevo punto para reemplazar uno de los originales manteniendo ambos puntos en lados opuestos del eje x. Si f(x r ) f l =f(x r ) Si f(x r )>0 entonces x u =x r = > f u =f(x r ) Si f(x r )=0 se a encontrado la raíz

17 4.Revisar si los nuevo x l y x u están tan cerca para declarar convergencia. Si no lo están, regresar al paso 2. Ventajas de este método –Más rápido –Siempre converge para una sola raíz. Nota: Siempre se debe revisar el valor estimado de la raíz en la ecuación original para validar que f(x r ) 0.
