1 UNIVERSIDAD LAICA ELOY ALFARO DE MANABI FACULTAD DE CIENCIAS INFORMÁTICAS INTRODUCCIÓN A LA INFORMÁTICA Ing. Johnny Javier Larrea Plua Manta – Manabí - Ecuador

2 FUNCIONES BÁSICAS DEL COMPUTADOR 1)Entrada 2)Procesamiento 3)Almacenamiento 4)Salida

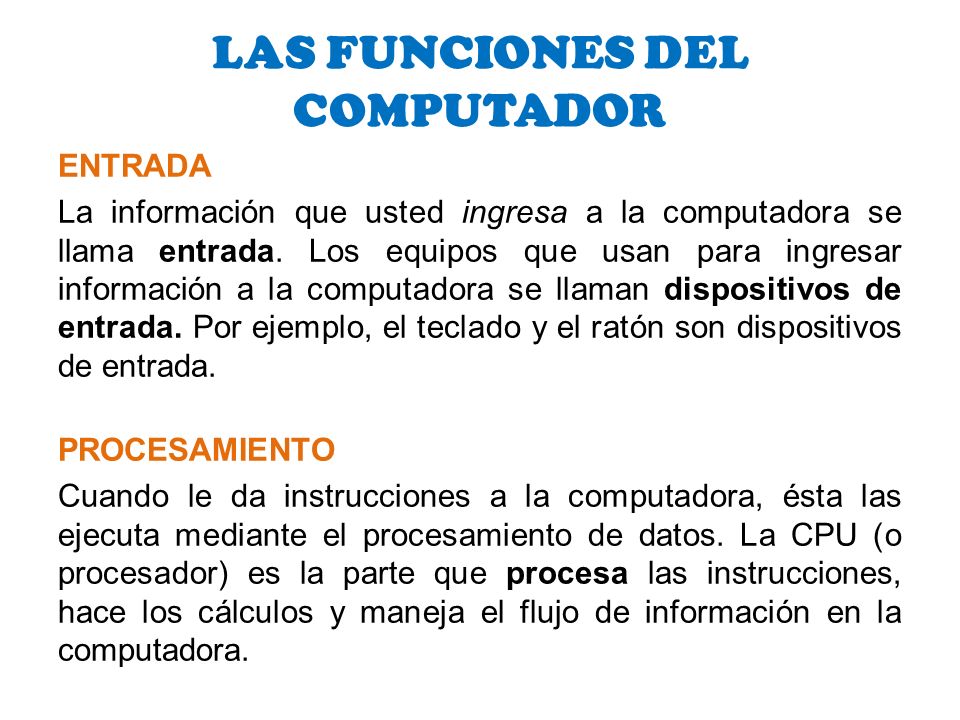

3 ENTRADA La información que usted ingresa a la computadora se llama entrada. Los equipos que usan para ingresar información a la computadora se llaman dispositivos de entrada. Por ejemplo, el teclado y el ratón son dispositivos de entrada. PROCESAMIENTO Cuando le da instrucciones a la computadora, ésta las ejecuta mediante el procesamiento de datos. La CPU (o procesador) es la parte que procesa las instrucciones, hace los cálculos y maneja el flujo de información en la computadora. LAS FUNCIONES DEL COMPUTADOR

4 ALMACENAMIENTO- MEMORIA RAM La PC usa dispositivos de almacenamiento para almacenar (o guardar) la información después de que usted haya apagado la computadora. Estos dispositivos incluyen los discos duros, los CD, DVD. SALIDA La información que la computadora le muestra a usted, se llama la salida. Los dispositivos de salida son las partes que muestran esa información. Por ejemplo, el monitor, la impresora y los parlantes son dispositivos de salida. LAS FUNCIONES DEL COMPUTADOR

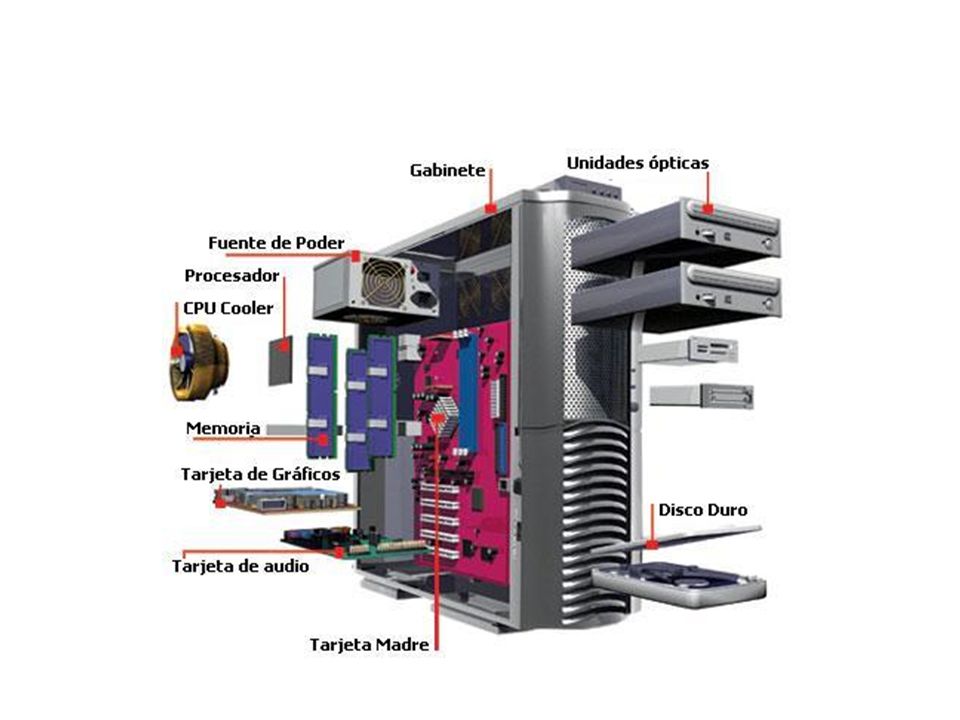

5

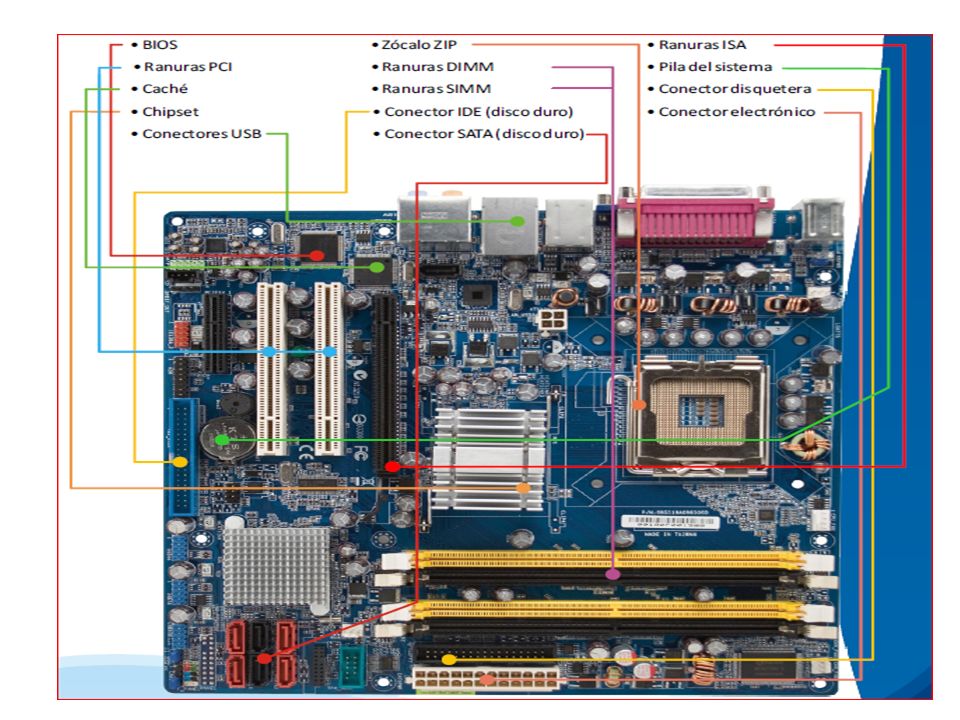

6

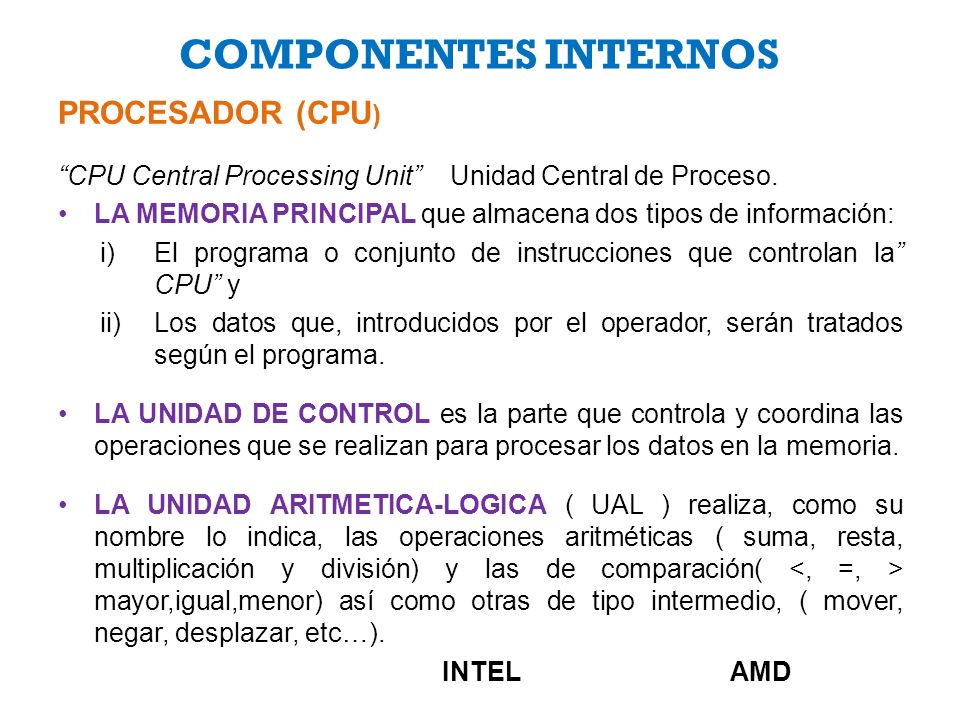

7 PROCESADOR (CPU ) “CPU Central Processing Unit” Unidad Central de Proceso. LA MEMORIA PRINCIPAL que almacena dos tipos de información: i)El programa o conjunto de instrucciones que controlan la” CPU” y ii)Los datos que, introducidos por el operador, serán tratados según el programa. LA UNIDAD DE CONTROL es la parte que controla y coordina las operaciones que se realizan para procesar los datos en la memoria. LA UNIDAD ARITMETICA-LOGICA ( UAL ) realiza, como su nombre lo indica, las operaciones aritméticas ( suma, resta, multiplicación y división) y las de comparación( mayor,igual,menor) así como otras de tipo intermedio, ( mover, negar, desplazar, etc…). INTELAMD COMPONENTES INTERNOS

8 PROCESADORES

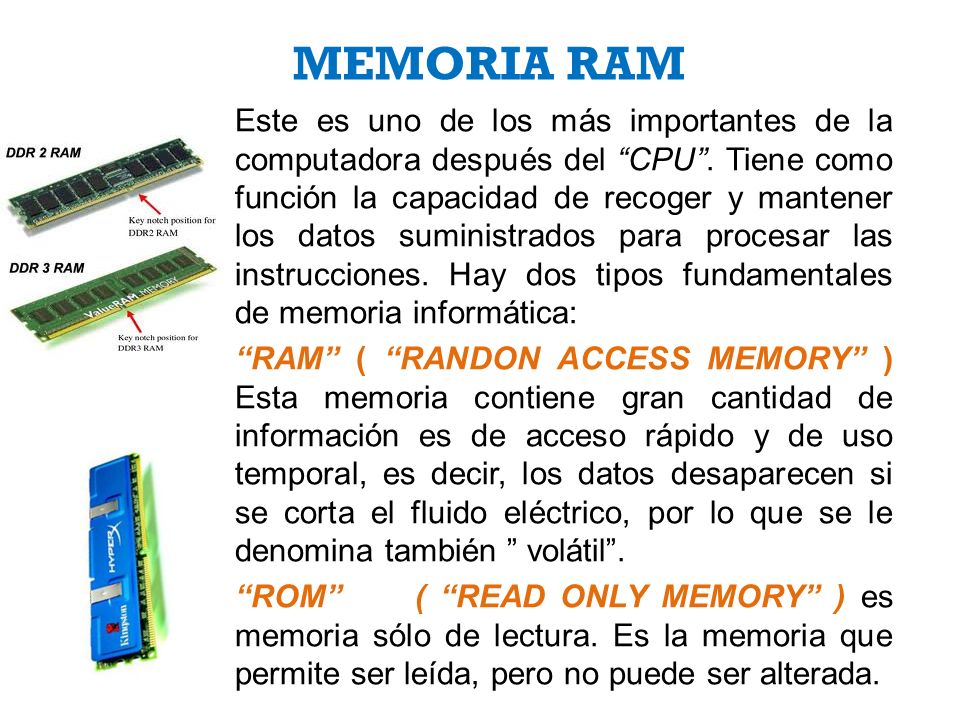

9 MEMORIA RAM Este es uno de los más importantes de la computadora después del “CPU”. Tiene como función la capacidad de recoger y mantener los datos suministrados para procesar las instrucciones. Hay dos tipos fundamentales de memoria informática: “RAM” ( “RANDON ACCESS MEMORY” ) Esta memoria contiene gran cantidad de información es de acceso rápido y de uso temporal, es decir, los datos desaparecen si se corta el fluido eléctrico, por lo que se le denomina también ” volátil”. “ROM” ( “READ ONLY MEMORY” ) es memoria sólo de lectura. Es la memoria que permite ser leída, pero no puede ser alterada.

10 Es un disco de magnético,en el que se almacena datos. Es la parte del ordenador que contiene información electrónica y donde se almacenan todos los programas. La capacidad promedio en los “HDD” hoy en día a superado la capacidad de Gigabyte (GB) a Terabyte (TB). Hay distintos estándares para comunicar un disco duro con la computadora; las interfaces más comunes son Integrated Drive Electronics (IDE, también llamado ATA), SATA, este último estandarizado en el año 2004 y FC exclusivo para servidores. HD (Hard Disk ) Disco Duro El “HDD” gira a una velocidad de 5,000 a 7500 rpm. Casi siempre este es el drive C:\

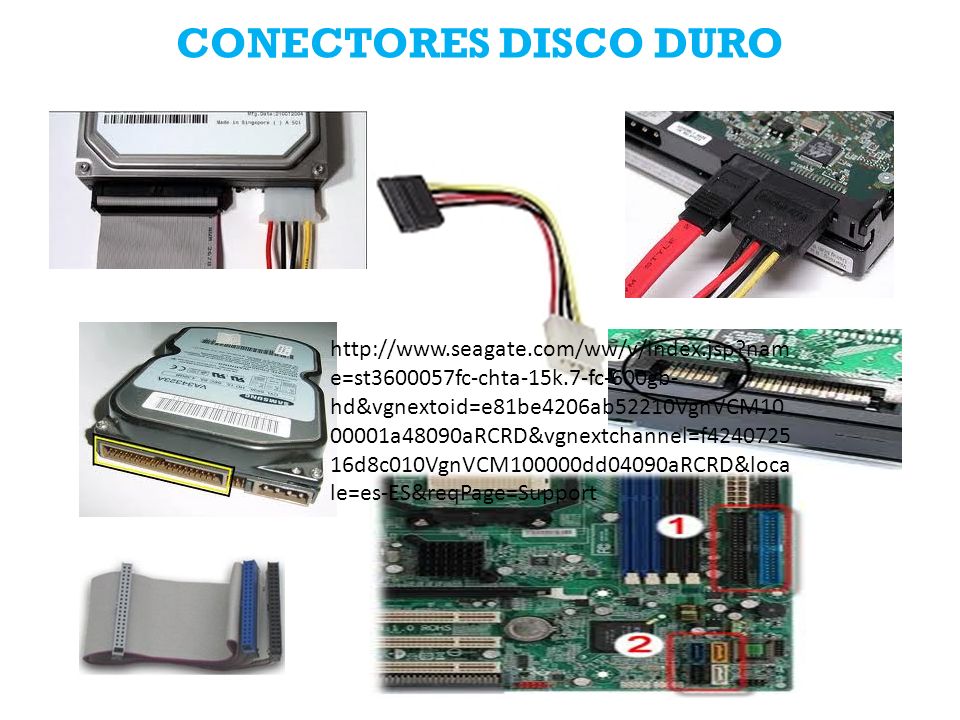

11 CONECTORES DISCO DURO http://www.seagate.com/ww/v/index.jsp?nam e=st3600057fc-chta-15k.7-fc-600gb- hd&vgnextoid=e81be4206ab52210VgnVCM10 00001a48090aRCRD&vgnextchannel=f4240725 16d8c010VgnVCM100000dd04090aRCRD&loca le=es-ES&reqPage=Support

12 UNIDAD CD/DVD/ Una lectora de CD es un dispositivo electrónico que permite la lectura de estos mediante el empleo de un haz de un rayo láser y la posterior transformación de estos en impulsos eléctricos que la computadora interpreta, escritos por grabadoras de CD (a menudo llamadas "quemadoras") Dispositivo similar a la lectora de CD, con la diferencia que hace lo contrario a la lectora, es decir, transformar impulsos eléctricos en un haz de luz láser que almacenan en el CD datos binarios en forma de pozos y llanos. Al igual que el lector de CD, existen Lectores de DVD, Y Blu Ray Disc, y quemadores de estos mismos.

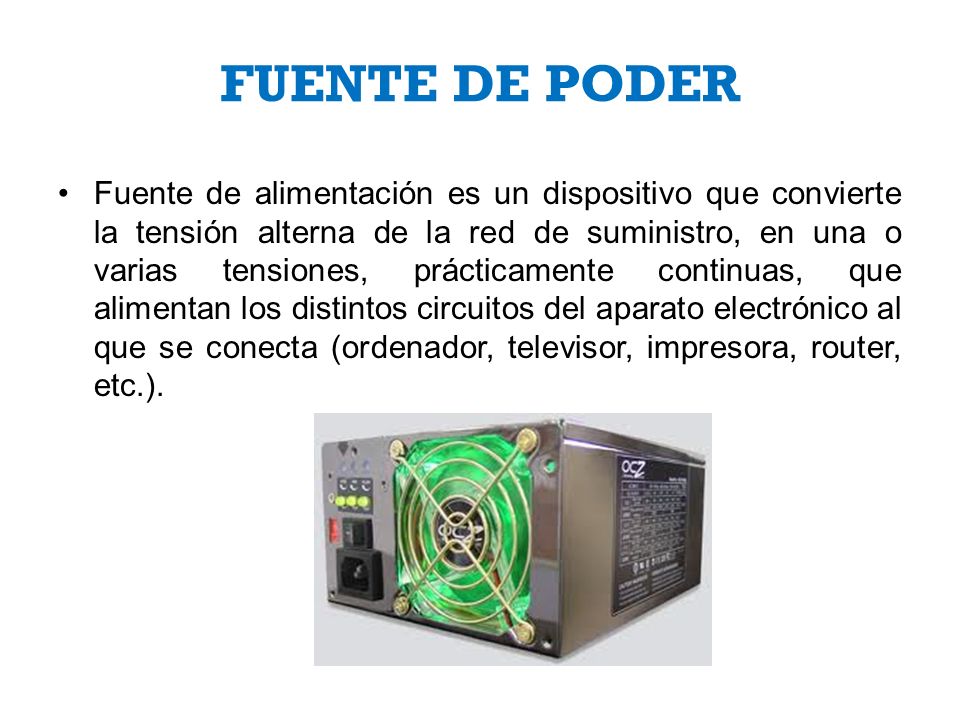

13 Fuente de alimentación es un dispositivo que convierte la tensión alterna de la red de suministro, en una o varias tensiones, prácticamente continuas, que alimentan los distintos circuitos del aparato electrónico al que se conecta (ordenador, televisor, impresora, router, etc.). FUENTE DE PODER

14 CONECTORES FUENTE DE PODER

15

16

17

18

19

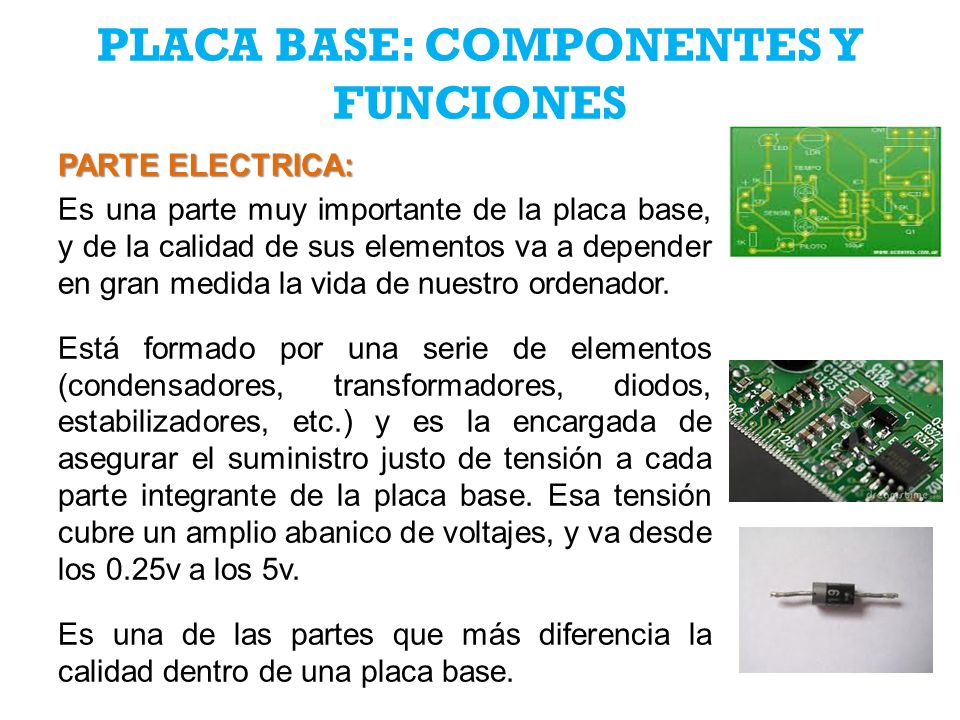

20 PLACA BASE: COMPONENTES Y FUNCIONES PARTE ELECTRICA: Es una parte muy importante de la placa base, y de la calidad de sus elementos va a depender en gran medida la vida de nuestro ordenador. Está formado por una serie de elementos (condensadores, transformadores, diodos, estabilizadores, etc.) y es la encargada de asegurar el suministro justo de tensión a cada parte integrante de la placa base. Esa tensión cubre un amplio abanico de voltajes, y va desde los 0.25v a los 5v. Es una de las partes que más diferencia la calidad dentro de una placa base.

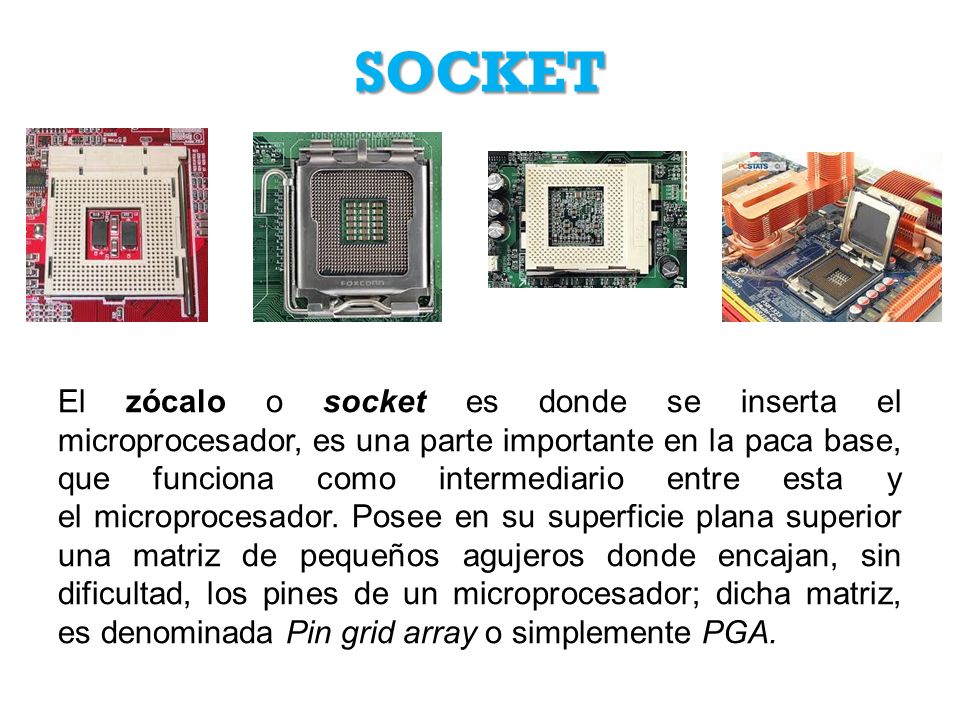

21 SOCKET El zócalo o socket es donde se inserta el microprocesador, es una parte importante en la paca base, que funciona como intermediario entre esta y el microprocesador. Posee en su superficie plana superior una matriz de pequeños agujeros donde encajan, sin dificultad, los pines de un microprocesador; dicha matriz, es denominada Pin grid array o simplemente PGA.

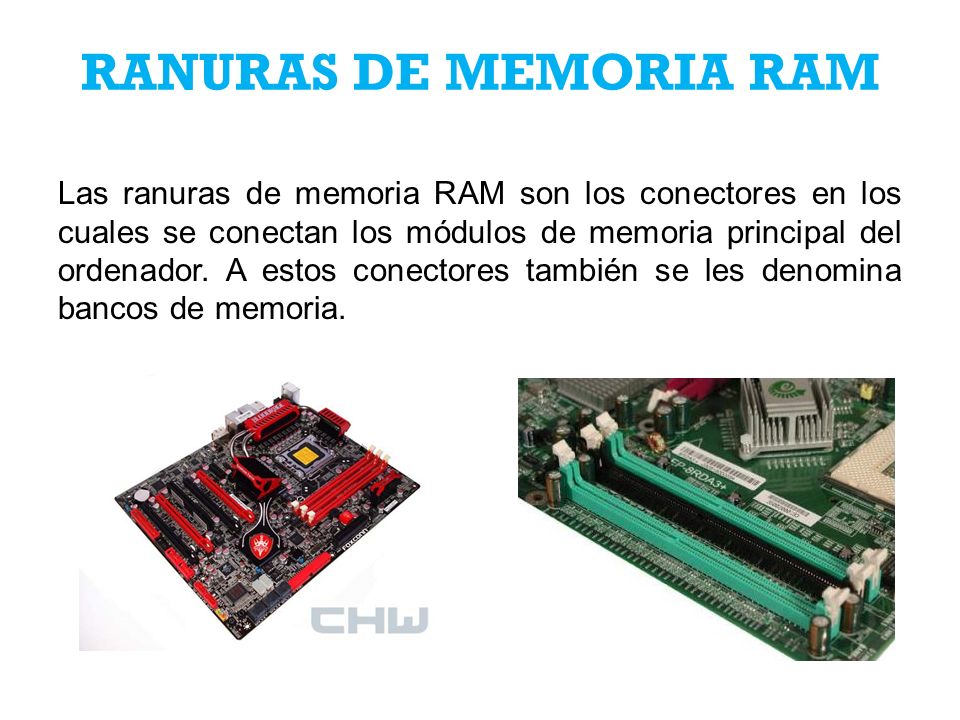

22 RANURAS DE MEMORIA RAM Las ranuras de memoria RAM son los conectores en los cuales se conectan los módulos de memoria principal del ordenador. A estos conectores también se les denomina bancos de memoria.

23 SLOT DE ESPANSIÓN Son los utilizados para colocar placas de expansión. Pueden ser de varios tipos. SLOT PARA TARJETAS GRÁFICAS. Estos slot van conectados al NorthBrige, pudiendo ser de dos tipos diferentes:

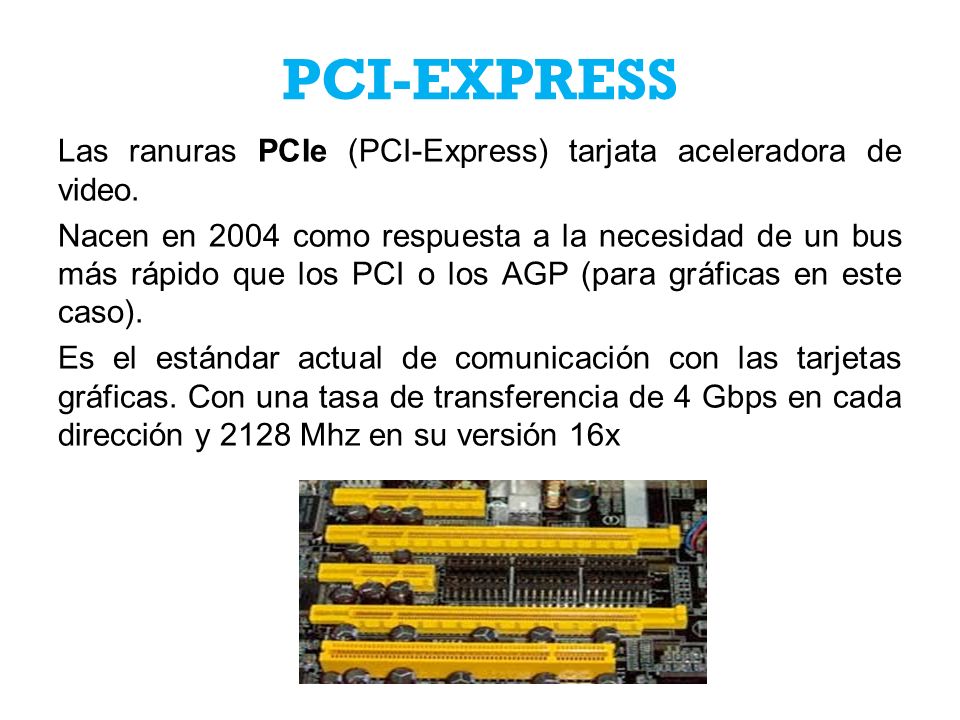

24 PCI-EXPRESS Las ranuras PCIe (PCI-Express) tarjata aceleradora de video. Nacen en 2004 como respuesta a la necesidad de un bus más rápido que los PCI o los AGP (para gráficas en este caso). Es el estándar actual de comunicación con las tarjetas gráficas. Con una tasa de transferencia de 4 Gbps en cada dirección y 2128 Mhz en su versión 16x

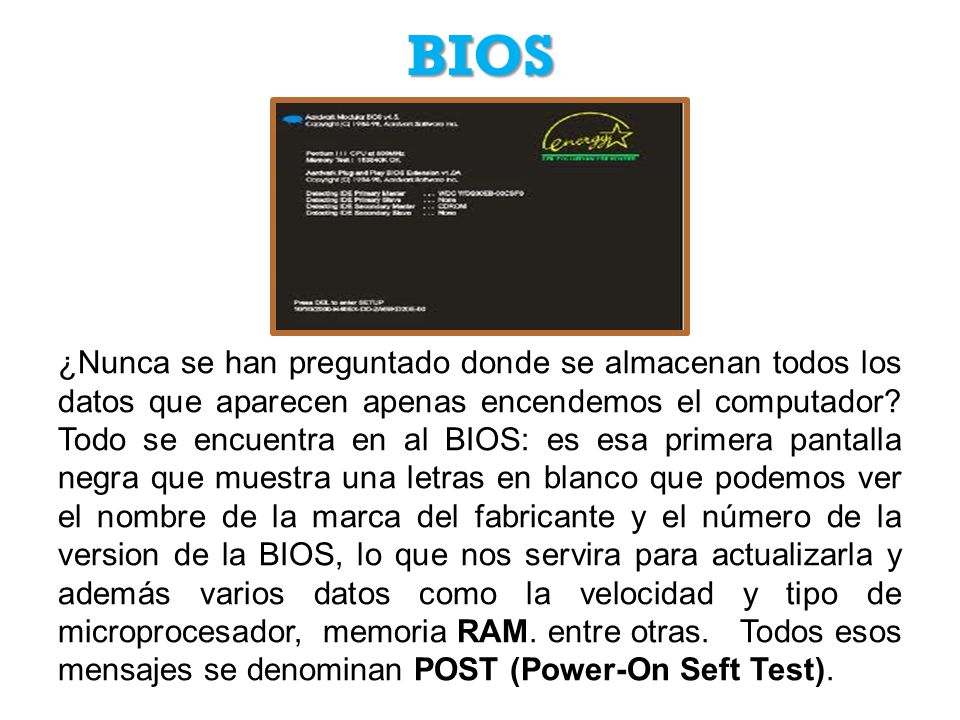

25 ¿Nunca se han preguntado donde se almacenan todos los datos que aparecen apenas encendemos el computador? Todo se encuentra en al BIOS: es esa primera pantalla negra que muestra una letras en blanco que podemos ver el nombre de la marca del fabricante y el número de la version de la BIOS, lo que nos servira para actualizarla y además varios datos como la velocidad y tipo de microprocesador, memoria RAM. entre otras. Todos esos mensajes se denominan POST (Power-On Seft Test). BIOS

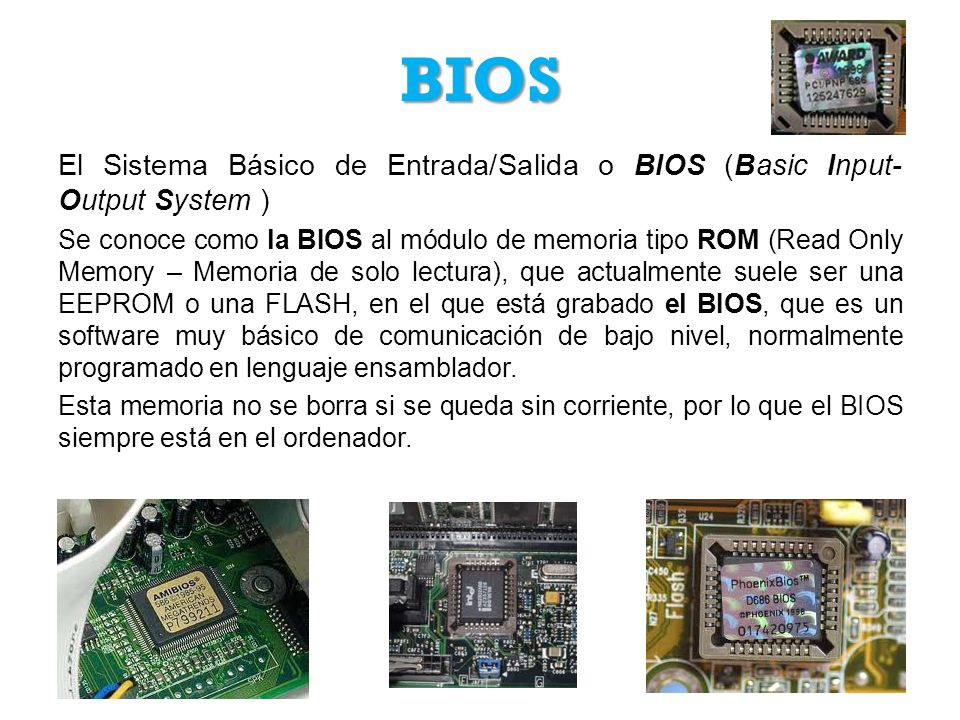

26 BIOS El Sistema Básico de Entrada/Salida o BIOS (Basic Input- Output System ) Se conoce como la BIOS al módulo de memoria tipo ROM (Read Only Memory – Memoria de solo lectura), que actualmente suele ser una EEPROM o una FLASH, en el que está grabado el BIOS, que es un software muy básico de comunicación de bajo nivel, normalmente programado en lenguaje ensamblador. Esta memoria no se borra si se queda sin corriente, por lo que el BIOS siempre está en el ordenador.

27 Es la de chequear los distintos componentes en el arranque, dar manejo al teclado y hacer posible la salida de datos por pantalla. También emite por el altavoz del sistema una serie pitidos codificados, caso de que ocurra algún error en el chequeo de los componentes. Al encender el equipo, se carga en la RAM. Una vez realizado el chequeo de los componentes (POST – Power On Seft Test), busca el código de inicio del sistema operativo, lo carga en la memoria y transfiere el control del ordenador a este. Una vez realizada esta transferencia, ya ha cumplido su función hasta la próxima vez que encendamos el ordenador. BIOS.- Función American Megatrade (AMI), Phoenix Technologies y Award Software Internacional

28 La BIOS almacena la información básica de la computadora. Guarda los datos del día y la hora, el cache, las configuraciones de los discos, las claves (Password) de protección, entre otros. Esta valiosa informacion al apagar el computador no se pierde, por que se utiliza memoria tipo CMOS y para no perder los datos, viene incluido una pequeña batería (Pila) que puede durar años y esta se recarga cuando el computador se enciende. BIOS.- Almacena

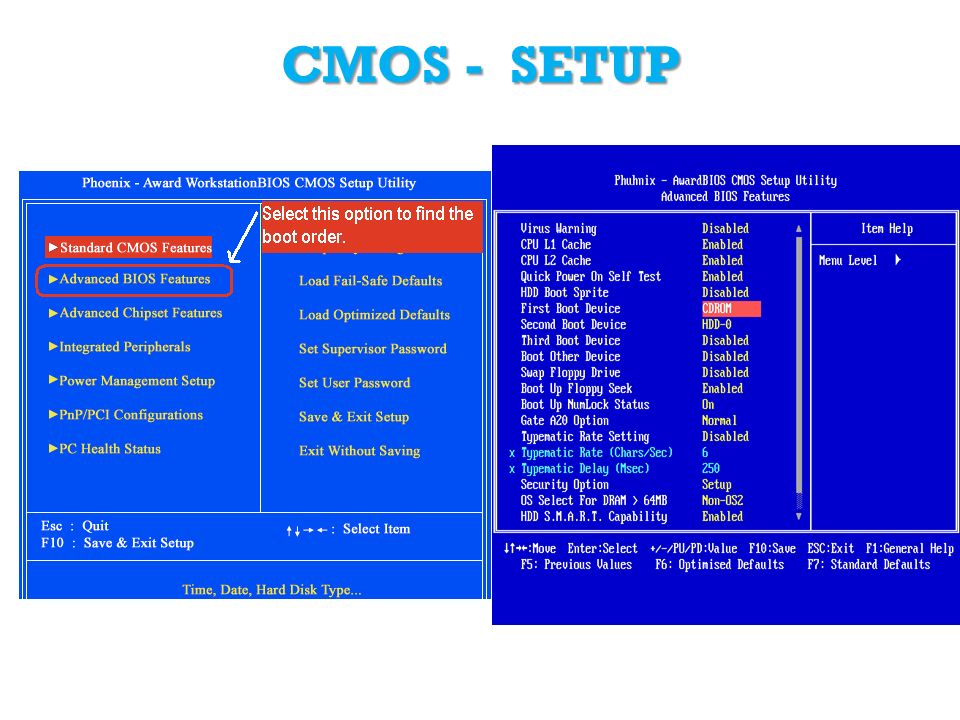

29 En el mismo chip que contiene el BIOS se almacena un programa de configuración (éste si modificable por el usuario dentro de una serie de opciones ya programadas) llamado SETUP o también CMOS - SETUP, que es el encargado de comunicar al BIOS los elementos que tenemos activados en nuestra placa base y su configuración básica. Entre los datos guardados en el SETUP se encuentran la fecha y la hora, la configuración de los dispositivos de entrada, como discos duros, lectores de cd, dvd, tipo y cantidad de memoria, orden en el que la BIOS debe buscar el código de inicio del sistema operativo, configuración básica de algunos componentes de la placa base, disponibilidad de los mismos, etc. CMOS - SETUP

30

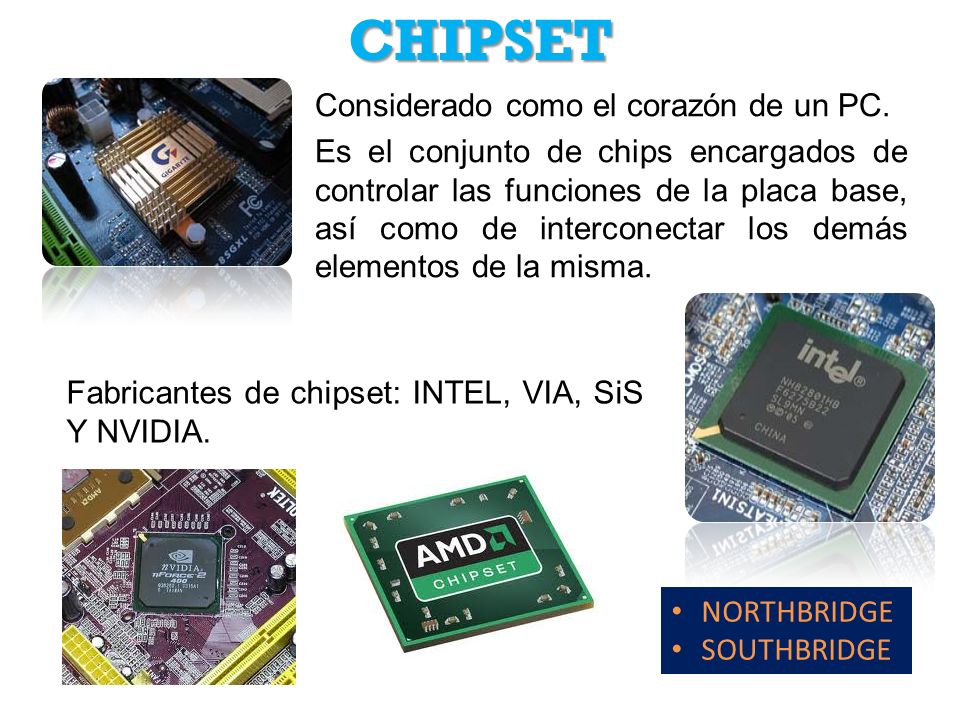

31 Considerado como el corazón de un PC. Es el conjunto de chips encargados de controlar las funciones de la placa base, así como de interconectar los demás elementos de la misma. CHIPSET Fabricantes de chipset: INTEL, VIA, SiS Y NVIDIA. NORTHBRIDGE SOUTHBRIDGE

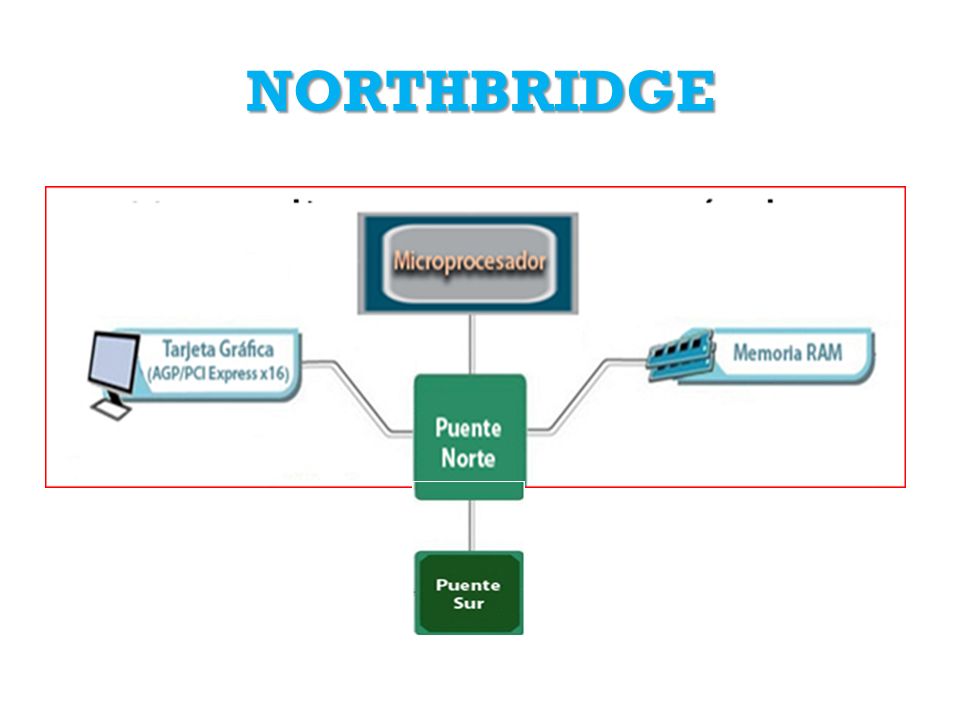

32 NORTHBRIDGE

33 NORTHBRIDGE Aparecido junto con las placas ATX (las placas AT carecían de este chip), debe su nombre a la colocación inicial del mismo, en la parte norte (superior) de la placa base. Es el chip mas importante, encargado de controlar y comunicar el microprocesador, la comunicación con la tarjeta gráfica AGP y la memoria RAM, estando a su vez conectado con el SouthBridge. AMD ha desarrollado en sus procesadores una función que controla la memoria directamente desde éste, descargando de este trabajo al NorthBridge y aumentando significativamente el rendimiento de la memoria. Tienen un bus de datos de 64 bit y unas frecuencias de entre 400 Mhz y 1333 Mhz. Dado este alto rendimiento, generan una alta temperatura, por lo que suelen tener un disipador y en muchos casos un ventilador.

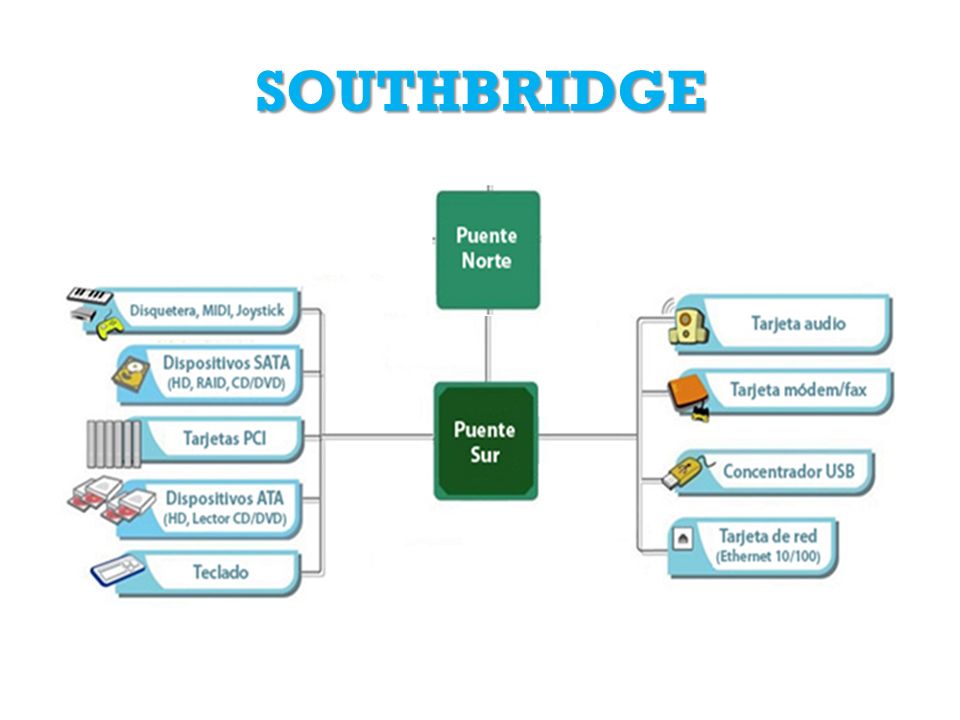

34 SOUTHBRIDGE

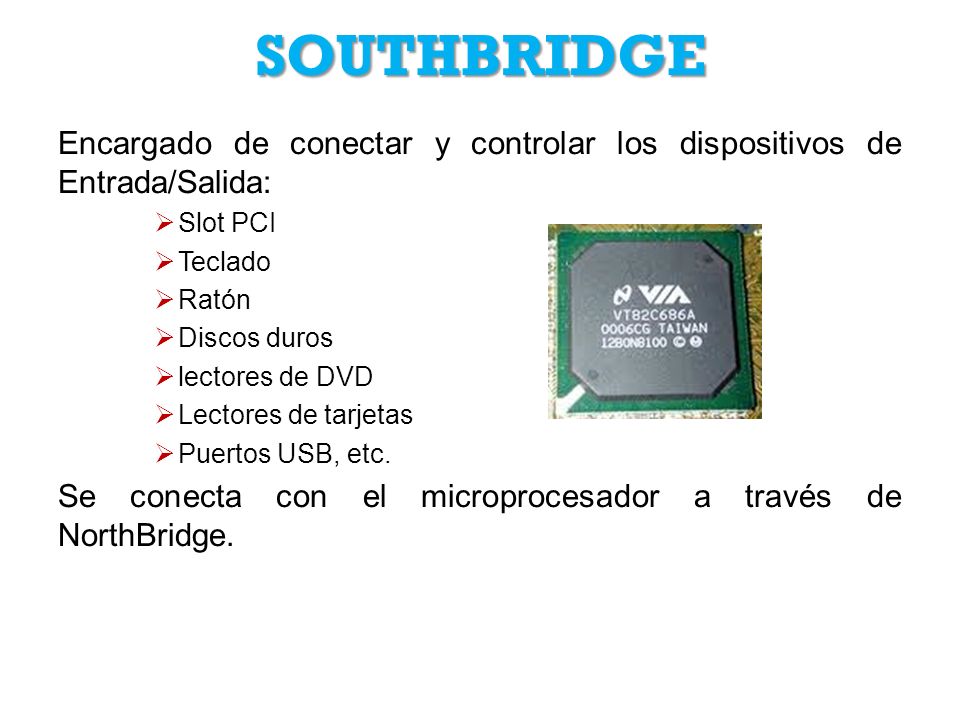

35 Encargado de conectar y controlar los dispositivos de Entrada/Salida:  Slot PCI  Teclado  Ratón  Discos duros  lectores de DVD  Lectores de tarjetas  Puertos USB, etc. Se conecta con el microprocesador a través de NorthBridge. SOUTHBRIDGE

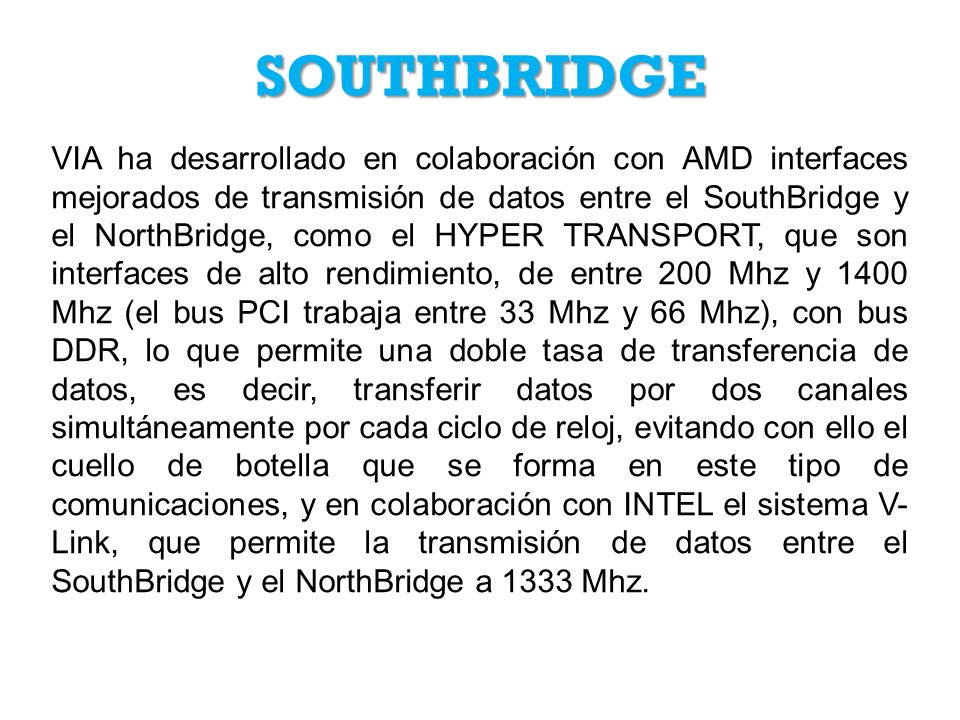

36 VIA ha desarrollado en colaboración con AMD interfaces mejorados de transmisión de datos entre el SouthBridge y el NorthBridge, como el HYPER TRANSPORT, que son interfaces de alto rendimiento, de entre 200 Mhz y 1400 Mhz (el bus PCI trabaja entre 33 Mhz y 66 Mhz), con bus DDR, lo que permite una doble tasa de transferencia de datos, es decir, transferir datos por dos canales simultáneamente por cada ciclo de reloj, evitando con ello el cuello de botella que se forma en este tipo de comunicaciones, y en colaboración con INTEL el sistema V- Link, que permite la transmisión de datos entre el SouthBridge y el NorthBridge a 1333 Mhz. SOUTHBRIDGE

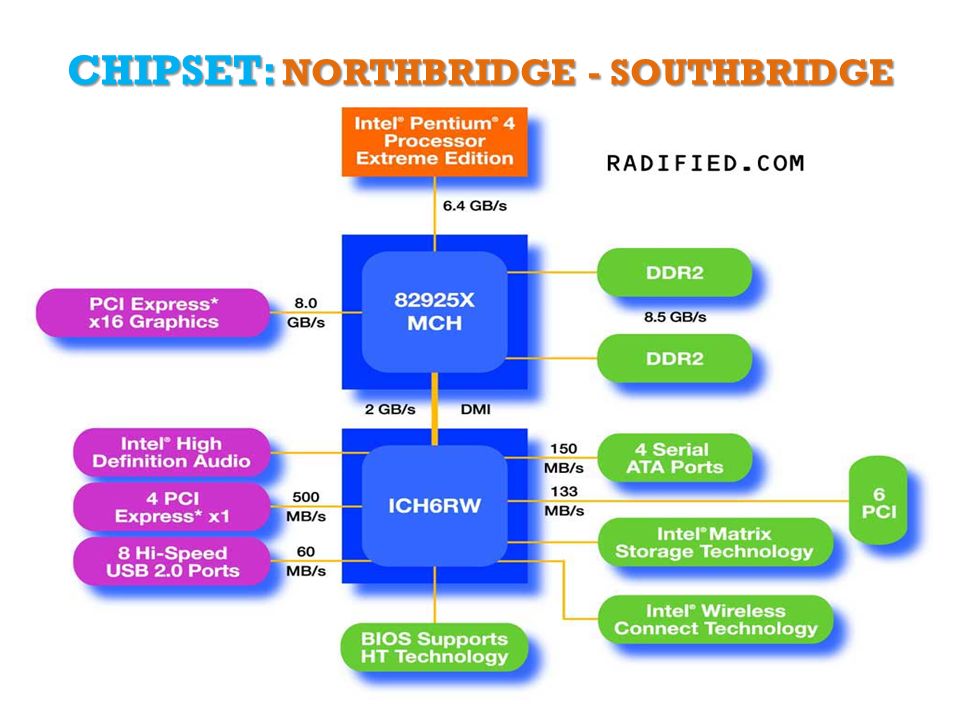

37 CHIPSET: NORTHBRIDGE - SOUTHBRIDGE

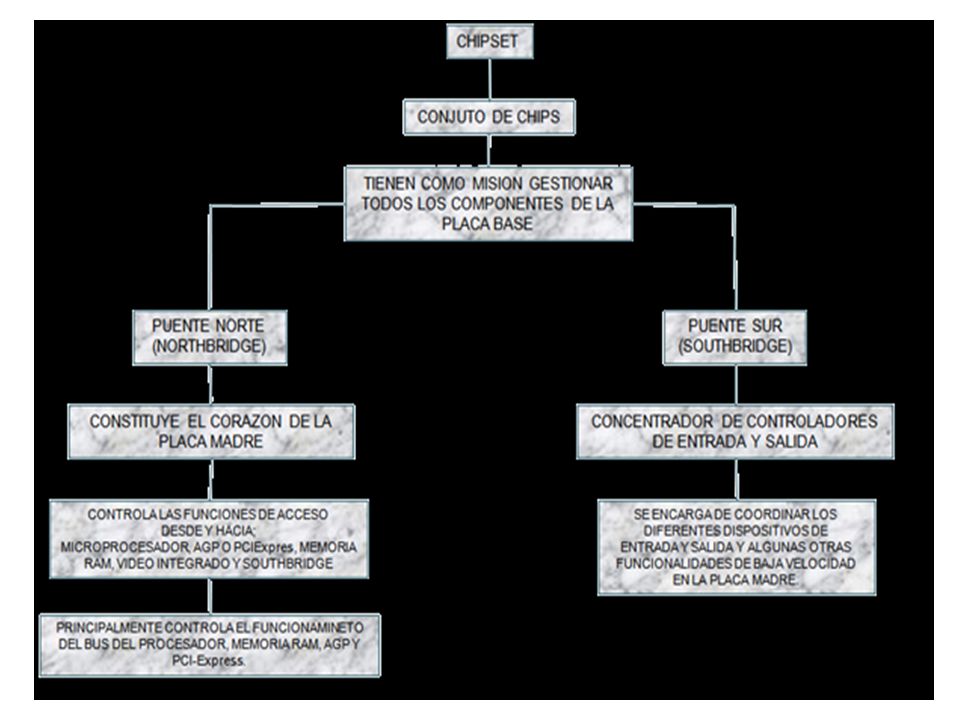

38
