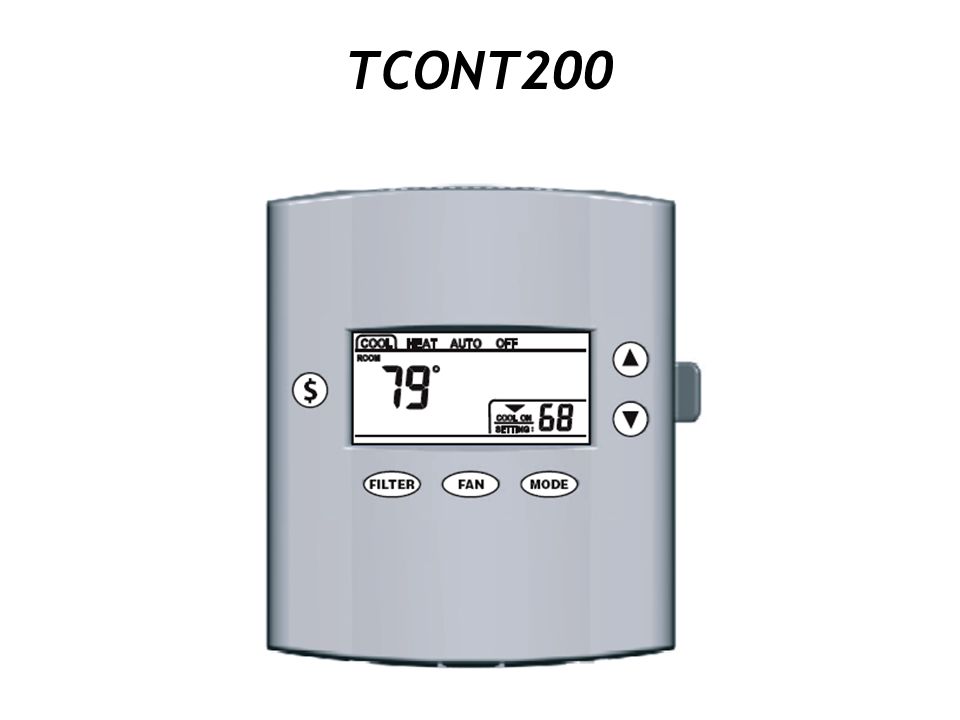

1 TCONT200

2 MODO, FRIO, CALOR, AUTO,OFF Tecla para Incremento de Temperatura Tecla para Descenso de Temperatura Tecla para Fan ON/OFF Tecla de Filtro (Alarma de limpieza de filtro) Tecla de Ahorro de Energia

3 TCONT200 Modo: Presionando esta tecla el termostato cambia de modo de funcionamiento pasando por Frio, Calor, Automatico, Apagado La solapa del modo se ira iluminando en funcion del modo solicitado.

4 TCONT200 Use estas teclas para modificar la temperatura elegida La primera tecla que se presiona ilumina el display y no realiza cambio alguno en la temperatura elegida. Se debera luego presionar cualquiera de las teclas up/down para modificar la temperatura. Si se presiona cualquiera de las teclas up/down y se mantiene presionada la temperatura cambia rapido.

5 TCONT200 Presionando esta tecla se define si el ventilador trabajara en modo Encendido o Automatico (arranca solamente cuando el termostato da señal de frio o calor). Indica el estado de seleccion del ventiador (FAN)

6 TCONT200 Presionando esta tecla se observa cuantos dias quedan para hacer el cambio o la limpieza del filtro de aire La Leyenda de Filter (Filtro) titilara cuando se haya llegado a la fecha de cambio de filtro o limpieza del mismo. Si se limpia el filtro antes de que el tiempo expire se debera presionar la tecla Filter (Filtro) para ver los dias remanentes, y luego con la tecla DOWN (punta de flecha hacia abajo) llevar la cantidad de dias a cero. Presionar la tecla de filtro dos veces para resetear la funcion.

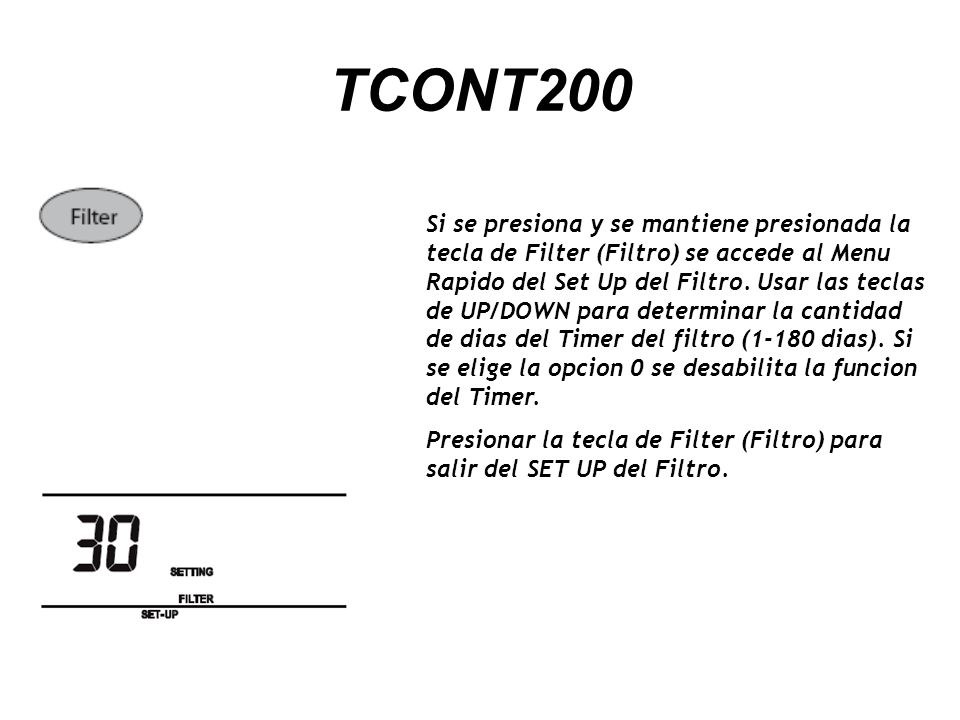

7 TCONT200 Si se presiona y se mantiene presionada la tecla de Filter (Filtro) se accede al Menu Rapido del Set Up del Filtro. Usar las teclas de UP/DOWN para determinar la cantidad de dias del Timer del filtro (1-180 dias). Si se elige la opcion 0 se desabilita la funcion del Timer. Presionar la tecla de Filter (Filtro) para salir del SET UP del Filtro.

8 TCONT200 Use esta tecla para bajar el consumo equipo y generar un ahorro de energia. Presionando esta tecla se cambia el seteo de temperatura (ejemplo en modo Frio se genera un seteo nuevo con un incremento de temperatura que genera la parada de la unidad). Lo mismo ocurre en el modo calefaccion. Ejemplo en modo calor con incremento del seteo de temperatura de 8 grados luego de presionar la tecla

9 TCONT200 Presione y mantenga presionada la tecla de Ahorro de Energia para acceder al Menu Rapido de Ahorro de Energia. Use las teclas up/down para modificar el Diferencial de temperatura disponible para el controlador. Los Difereciales tanto para Frio como para Calor se seleccionan en forma separada, una vez dentro del Menu presionando la tecla Mode (Modo) se podra cambiar de frio a calor y seleccionar el Diferencial de cada modo.

10 TCONT200 AutoChange Over (Cambio Automatico de Modo) Con el modo de funcionamiento seleccionado en Auto el sistema cambia automaticamente entre modo Frio y modo Calor) Banda de Seteo de Temperatura: La cantidad de grados que separan los seteos de temperatura en modo frio y calor son seleccionados por el usuario y oscilan entre 2 y 10 grados Farenheit. Cuando el sistema esta en modo Automatico y el seteo de Frio se ajusta a un valor mas bajo de temperatura se modifica en forma automatica el seteo de Calor. Lo mismo ocurre si se modifica el seteo de Calor (arrastra el seteo de Frio).

11 Iluminacion de Pantalla y Teclado La pantalla de cristal liquido y el teclado se iluminaran cuando se presione cualquier tecla del control. El display permanece iluminado durante 10 segundos luego de que se presiona la ultima tecla. Las teclas up/down permanecen iluminadas. Reduccion en Frio Esta funcion activa el funcionamiento del compresor para mejorar el confort reduciendo el contenido de humedad del sistema. Esta funcion se activa cuando la temperatura del ambiente se encuentra por debajo o a igual temperatura que el seteo de temperatura. El control maneja la temperatura 1 o 2 grados por debajo del seteo de temperatura elegido. Esta funcion se desactiva cuando la temperatura del ambiente sube por encima del seteo elegido. Bloqueo de Teclado Esta funcion previene la modificacion involuntaria de los seteos elegidos y modos de manera de mantener la condicion seleccionada invariablemente. Se accede a esta funcion presionando en forma continua las teclas up/down, para cancelar la funcion se presionan nuevamente las mismas teclas. TCONT200

12 Filtro (Filter Reminder) La palabra FILTER titilara para recordar que se deben cambiar los filtros o bien limpiarlos, esto sucede cuando ha expirado el tiempo seleccionado. Esta alarma se resetea presionando la tecla FILTER. Seteo de Fabrica Este controlador viene con un seteo de fabrica el cual se modifica toda vez que se realiza la seleccion de alguna temperatura en particular. Service La leyenda Service aparece cuando el control detecta un problema interno en su programacion o en su mecanica. Indicador de Espera (WAIT) Este indicador aparece toda vez que se modifica el seteo de temperatura y este genera la entrada del compresor. Es un tiempo que se toma el control para ajustarse a la nueva condicion solicitada.

13 TCONT200 Ingreso al Set Up del Usuario Presionar en forma simultanea las teclas MODO y FAN Use las teclas Modo o Fan para navegar por el Set Up. Use la tecla modo para avanzar al proximo paso del set up. Presione la tecla Fan para retroceder un paso del set up. Use las teclas up/down para modificar el seteo del paso que se quiera modificar.
