ESCALAS
2
Las escalas son la expresión de la relación existente entre el tamaño real del objeto y la representación del mismo sobre un plano.
3
ESCALA MÉTRICA: Tomando como punto de partida que la escala uno en uno (1:1) sería la escala real o humana, desde la que tomamos las referencias en relación a las cosas; se puede decir que la escala que utilizamos para dibujar planos arquitectónicos se escriben en forma de fracción, donde el numerador indica el valor del plano y el denominador el valor de la realidad.
4
Existen 3 tipos de escala métrica: . Real . De reducción . De ampliación
Escala Real: Es cuando el tamaño físico del objeto representado en el plano, coincide con la realidad, es decir, escala 1:1. Escala de Reducción: Se utiliza cuando el tamaño Físico del plano es menor que la realidad. Esta escala se utiliza mucho para representar planos edilicios.
5

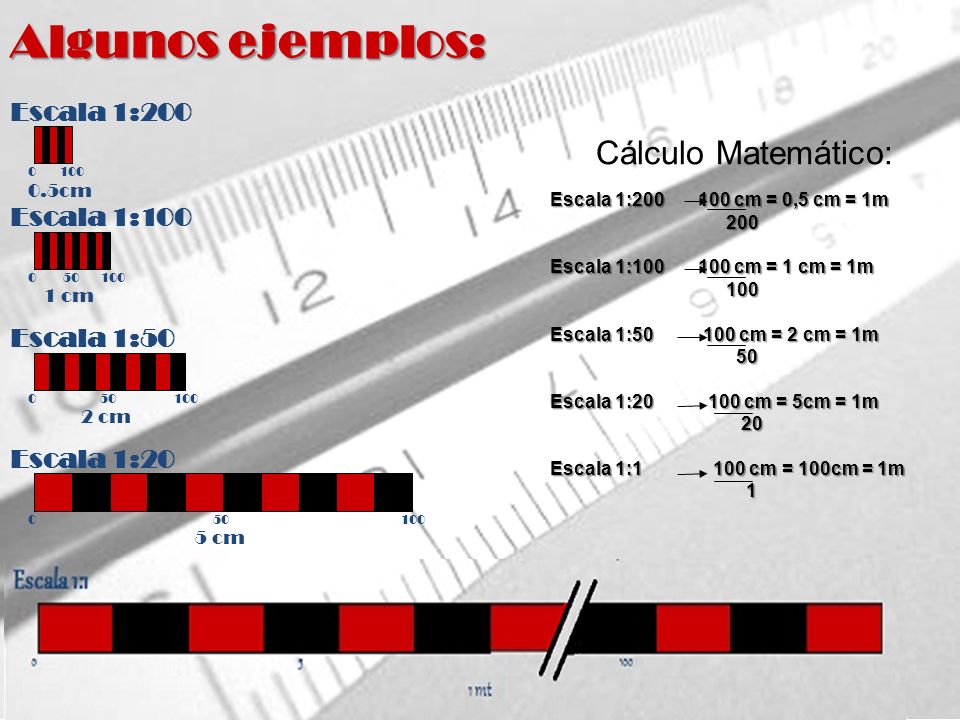

Algunos ejemplos: Cálculo Matemático: Escala 1:200 Escala 1:100
Escala 1: cm = 0,5 cm = 1m Escala 1: cm = 1 cm = 1m Escala 1: cm = 2 cm = 1m Escala 1: cm = 5cm = 1m Escala 1: cm = 100cm = 1m 0.5cm Escala 1:100 1 cm Escala 1:50 2 cm Escala 1:20 5 cm
6
Cómo realizar el trabajo práctico
7
El uso del ESCALÍMETRO
8
Se pueden dibujar escalas múltiplos y submúltiplos de la indicada
cm cm
9
Escalímetro Recurriremos a esta herramienta de medición para cuando necesitemos representar planos de locales de viviendas o viviendas completas en determinadas escalas. Para estipular la proporción que debe utilizarse al realizar un plano, han de tenerse en cuenta las siguientes condiciones: . Las dimensiones del papel (para una correcta diagramación). . El tamaño del total o parte de la obra a dibujarse (de acuerdo a eso será la escala que se usará). . La claridad del dibujo reducido en relación con la cantidad de detalles que deben consignarse.
10
Criterios de selección a la hora de diseñar
Cuando diseñamos debemos tener siempre en cuenta las limitaciones del entorno o de ciertas pautas normalizadas. Por ejemplo: Si queremos diseñar un jardín de invierno no elegiremos colocar un árbol de una variedad que luego crezca hasta llegar a tener un gran tamaño, cuando las dimensiones que disponemos para realizar dicho jardín son reducidas; es decir, que NO PODEMOS PROYECTAR SOBRE EL PAPEL ALGO QUE NO PUEDA SER REALIZADO A ESCALA REAL.
11
ESCALA GRÁFICA: La escala gráfica está constituida por una recta, sobre la que se determinan divisiones de partes iguales, correspondientes a una unidad de medida fijada según una escala de proporción.
12
Cómo utilizar la escala gráfica
