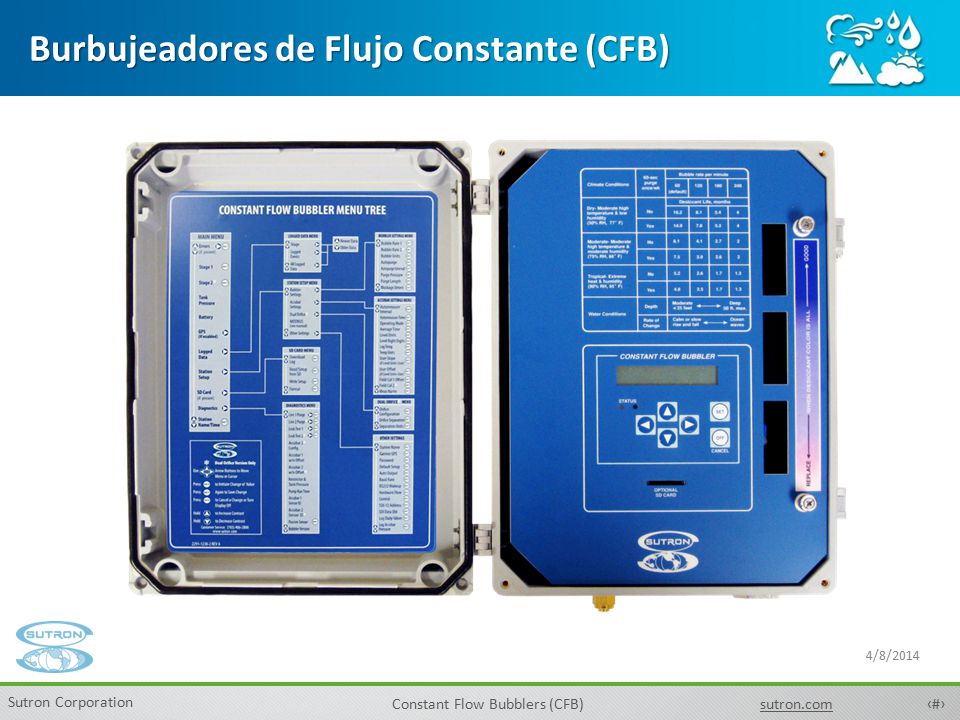

1 ‹#› Sutron Corporation Constant Flow Bubblers (CFB)sutron.com Burbujeadores de Flujo Constante (CFB) 4/8/2014

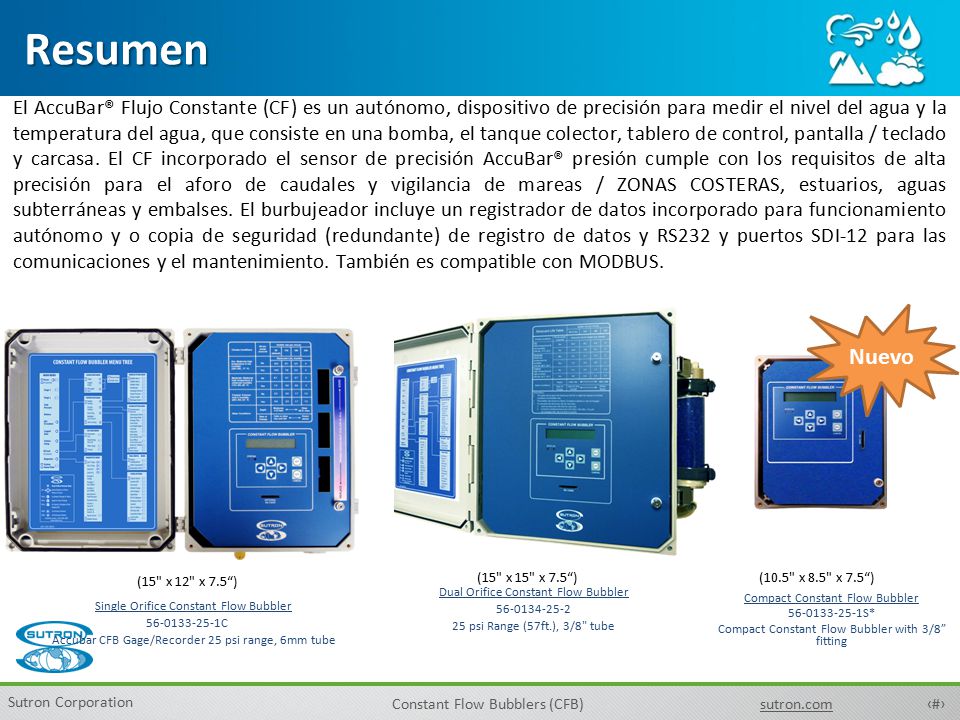

2 ‹#› Sutron Corporation Constant Flow Bubblers (CFB)sutron.comResumen Single Orifice Constant Flow Bubbler 56-0133-25-1C Accubar CFB Gage/Recorder 25 psi range, 6mm tube Dual Orifice Constant Flow Bubbler 56-0134-25-2 25 psi Range (57ft.), 3/8" tube Compact Constant Flow Bubbler 56-0133-25-1S* Compact Constant Flow Bubbler with 3/8” fitting El AccuBar® Flujo Constante (CF) es un autónomo, dispositivo de precisión para medir el nivel del agua y la temperatura del agua, que consiste en una bomba, el tanque colector, tablero de control, pantalla / teclado y carcasa. El CF incorporado el sensor de precisión AccuBar® presión cumple con los requisitos de alta precisión para el aforo de caudales y vigilancia de mareas / ZONAS COSTERAS, estuarios, aguas subterráneas y embalses. El burbujeador incluye un registrador de datos incorporado para funcionamiento autónomo y o copia de seguridad (redundante) de registro de datos y RS232 y puertos SDI-12 para las comunicaciones y el mantenimiento. También es compatible con MODBUS. (15" x 12" x 7.5“) (10.5" x 8.5" x 7.5“) (15" x 15" x 7.5“) Nuevo

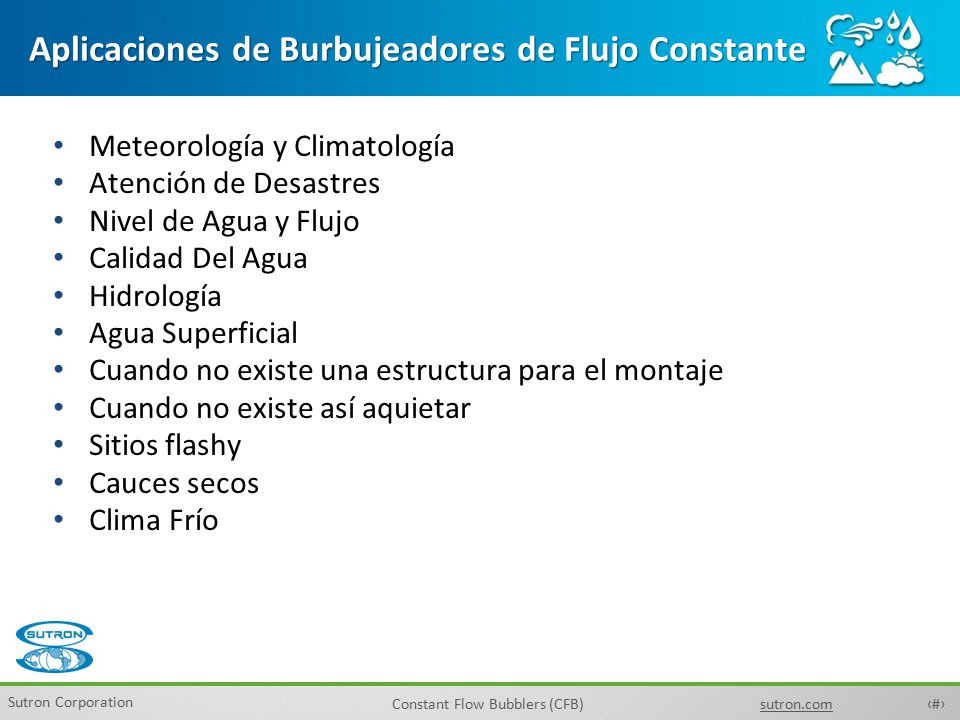

3 ‹#› Sutron Corporation Constant Flow Bubblers (CFB)sutron.com Aplicaciones de Burbujeadores de Flujo Constante Meteorología y Climatología Atención de Desastres Nivel de Agua y Flujo Calidad Del Agua Hidrología Agua Superficial Cuando no existe una estructura para el montaje Cuando no existe así aquietar Sitios flashy Cauces secos Clima Frío

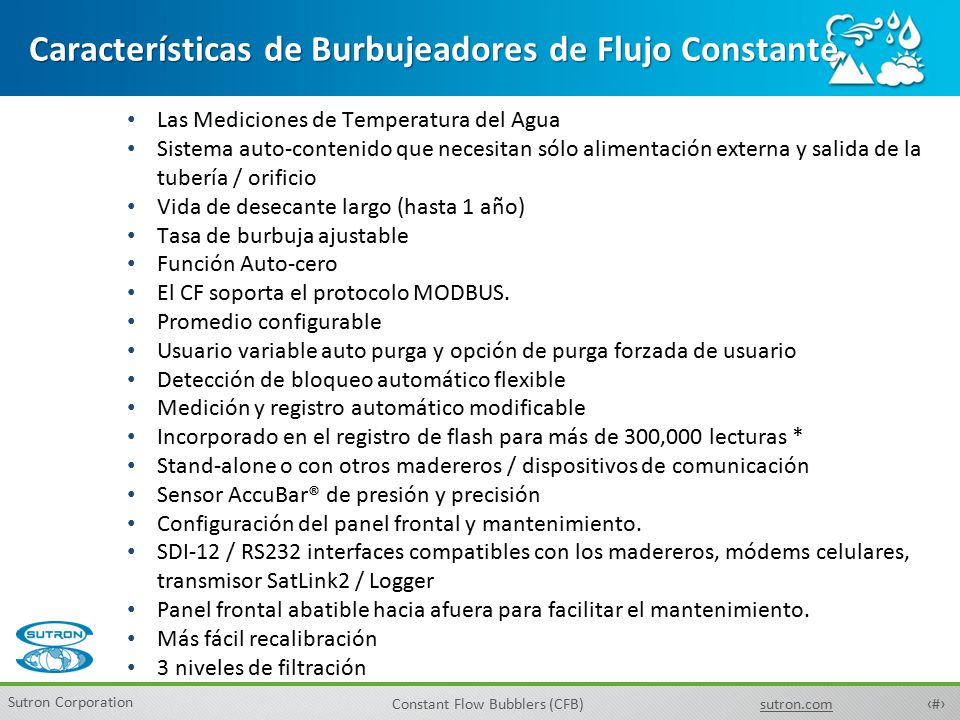

4 ‹#› Sutron Corporation Constant Flow Bubblers (CFB)sutron.com Características de Burbujeadores de Flujo Constante Las Mediciones de Temperatura del Agua Sistema auto-contenido que necesitan sólo alimentación externa y salida de la tubería / orificio Vida de desecante largo (hasta 1 año) Tasa de burbuja ajustable Función Auto-cero El CF soporta el protocolo MODBUS. Promedio configurable Usuario variable auto purga y opción de purga forzada de usuario Detección de bloqueo automático flexible Medición y registro automático modificable Incorporado en el registro de flash para más de 300,000 lecturas * Stand-alone o con otros madereros / dispositivos de comunicación Sensor AccuBar® de presión y precisión Configuración del panel frontal y mantenimiento. SDI-12 / RS232 interfaces compatibles con los madereros, módems celulares, transmisor SatLink2 / Logger Panel frontal abatible hacia afuera para facilitar el mantenimiento. Más fácil recalibración 3 niveles de filtración

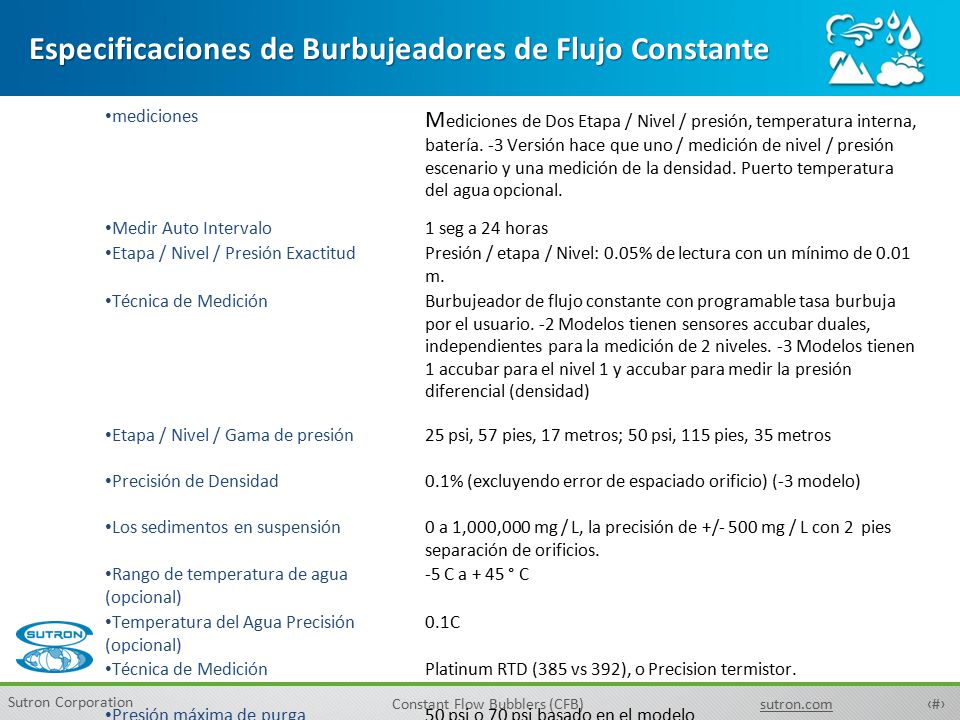

5 ‹#› Sutron Corporation Constant Flow Bubblers (CFB)sutron.com Especificaciones de Burbujeadores de Flujo Constante mediciones M ediciones de Dos Etapa / Nivel / presión, temperatura interna, batería. -3 Versión hace que uno / medición de nivel / presión escenario y una medición de la densidad. Puerto temperatura del agua opcional. Medir Auto Intervalo1 seg a 24 horas Etapa / Nivel / Presión ExactitudPresión / etapa / Nivel: 0.05% de lectura con un mínimo de 0.01 m. Técnica de MediciónBurbujeador de flujo constante con programable tasa burbuja por el usuario. -2 Modelos tienen sensores accubar duales, independientes para la medición de 2 niveles. -3 Modelos tienen 1 accubar para el nivel 1 y accubar para medir la presión diferencial (densidad) Etapa / Nivel / Gama de presión25 psi, 57 pies, 17 metros; 50 psi, 115 pies, 35 metros Precisión de Densidad0.1% (excluyendo error de espaciado orificio) (-3 modelo) Los sedimentos en suspensión0 a 1,000,000 mg / L, la precisión de +/- 500 mg / L con 2 pies separación de orificios. Rango de temperatura de agua (opcional) -5 C a + 45 ° C Temperatura del Agua Precisión (opcional) 0.1C Técnica de MediciónPlatinum RTD (385 vs 392), o Precision termistor. Presión máxima de purga50 psi o 70 psi basado en el modelo

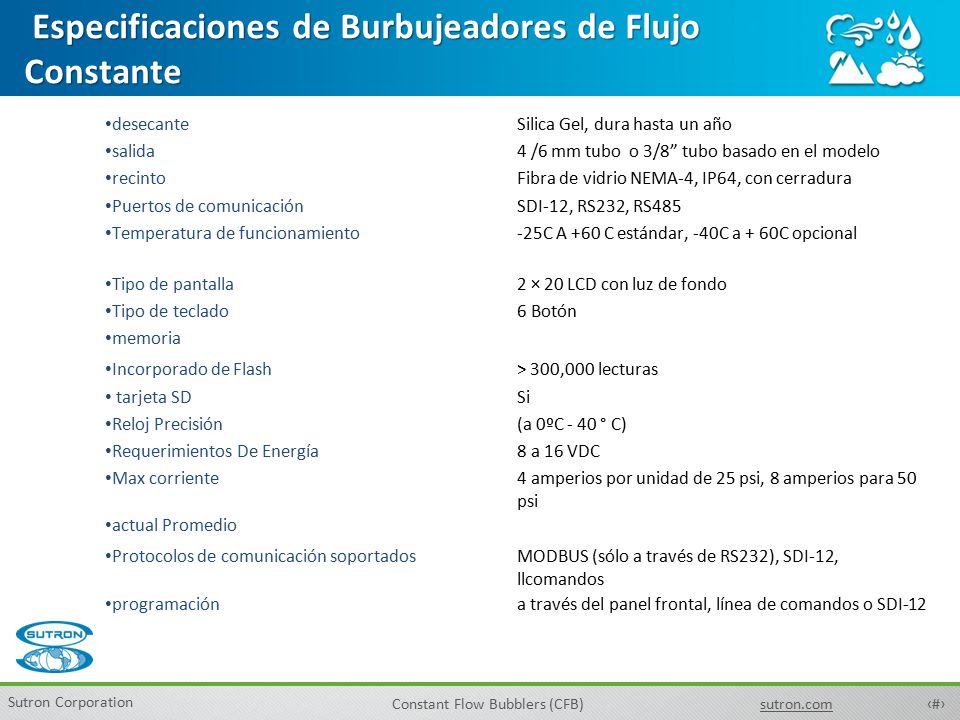

6 ‹#› Sutron Corporation Constant Flow Bubblers (CFB)sutron.com desecanteSilica Gel, dura hasta un año salida4 /6 mm tubo o 3/8” tubo basado en el modelo recintoFibra de vidrio NEMA-4, IP64, con cerradura Puertos de comunicaciónSDI-12, RS232, RS485 Temperatura de funcionamiento-25C A +60 C estándar, -40C a + 60C opcional Tipo de pantalla2 × 20 LCD con luz de fondo Tipo de teclado6 Botón memoria Incorporado de Flash> 300,000 lecturas tarjeta SDSi Reloj Precisión(a 0ºC - 40 ° C) Requerimientos De Energía8 a 16 VDC Max corriente4 amperios por unidad de 25 psi, 8 amperios para 50 psi actual Promedio Protocolos de comunicación soportadosMODBUS (sólo a través de RS232), SDI-12, llcomandos programacióna través del panel frontal, línea de comandos o SDI-12 Especificaciones de Burbujeadores de Flujo Constante Especificaciones de Burbujeadores de Flujo Constante

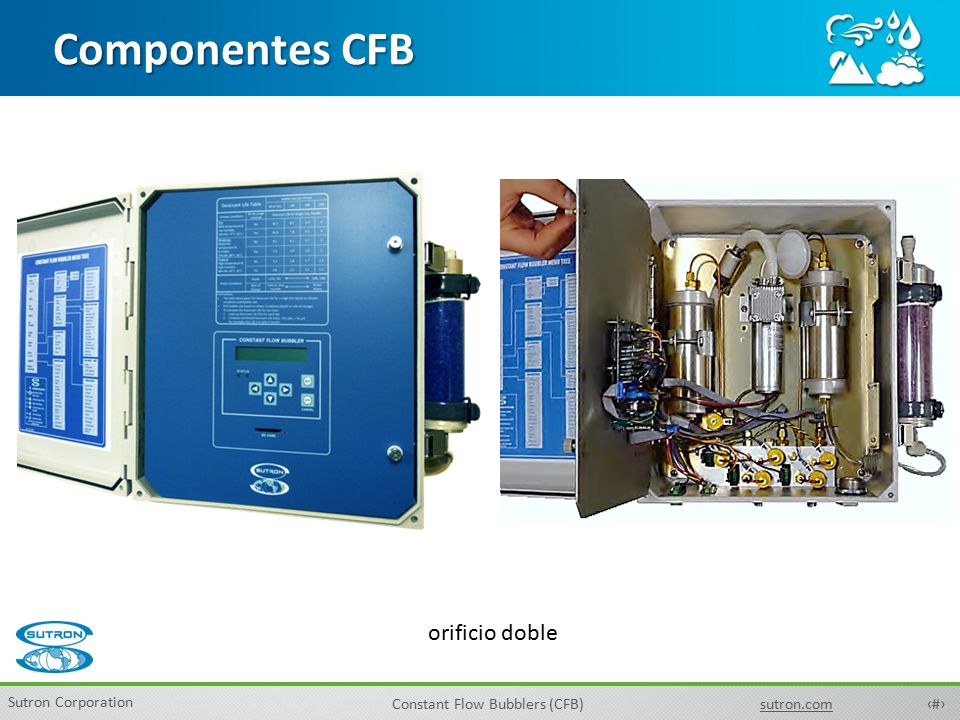

7 ‹#› Sutron Corporation Constant Flow Bubblers (CFB)sutron.com Componentes CFB orificio doble

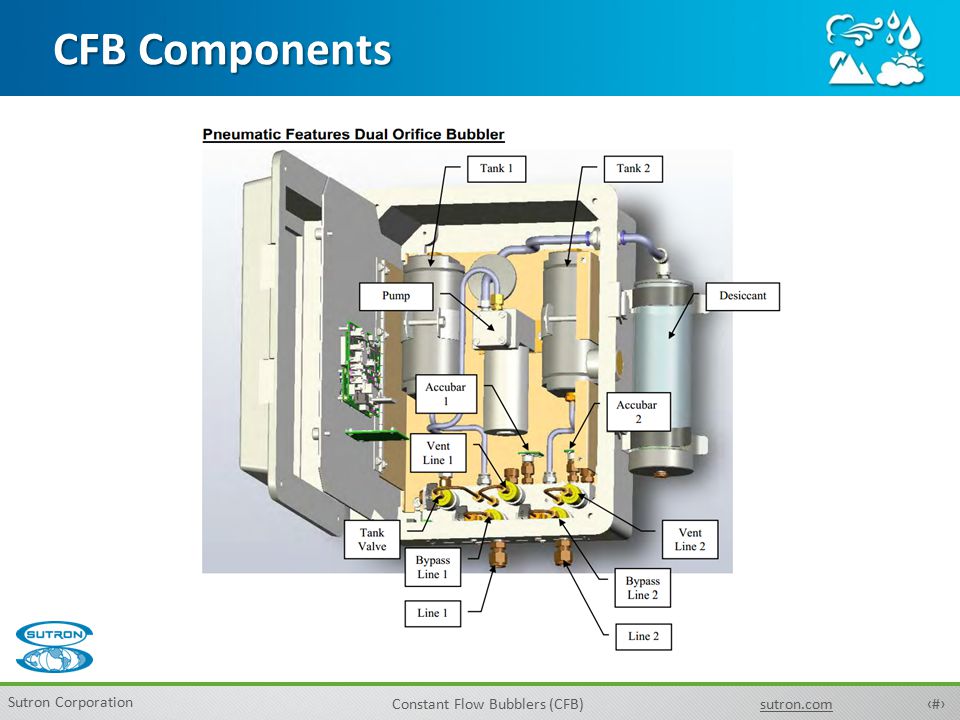

8 ‹#› Sutron Corporation Constant Flow Bubblers (CFB)sutron.com CFB Components

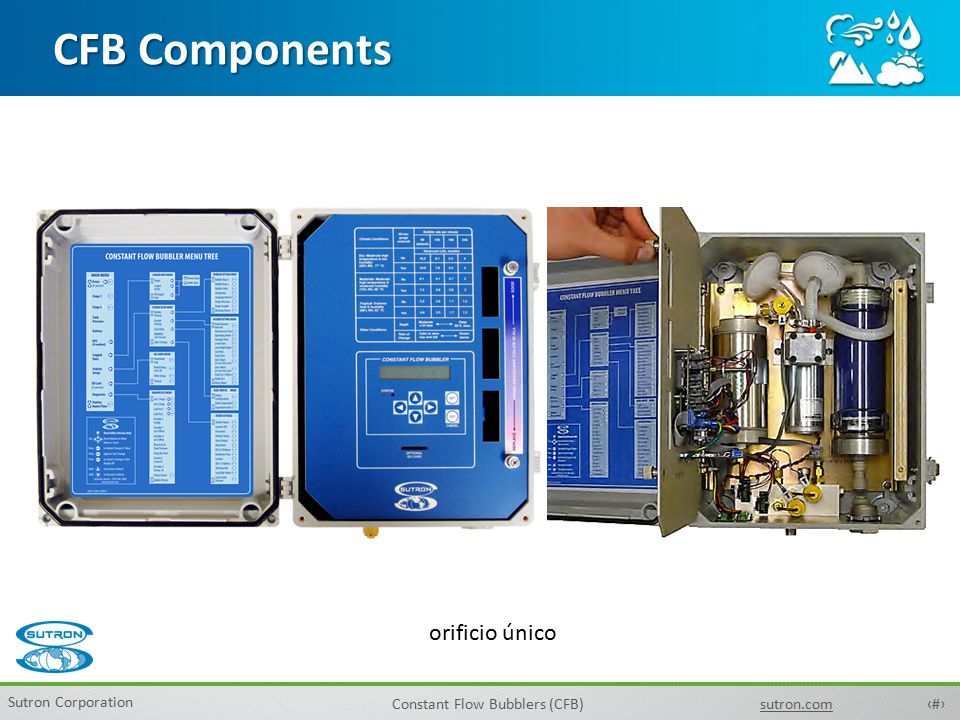

9 ‹#› Sutron Corporation Constant Flow Bubblers (CFB)sutron.com CFB Components orificio único

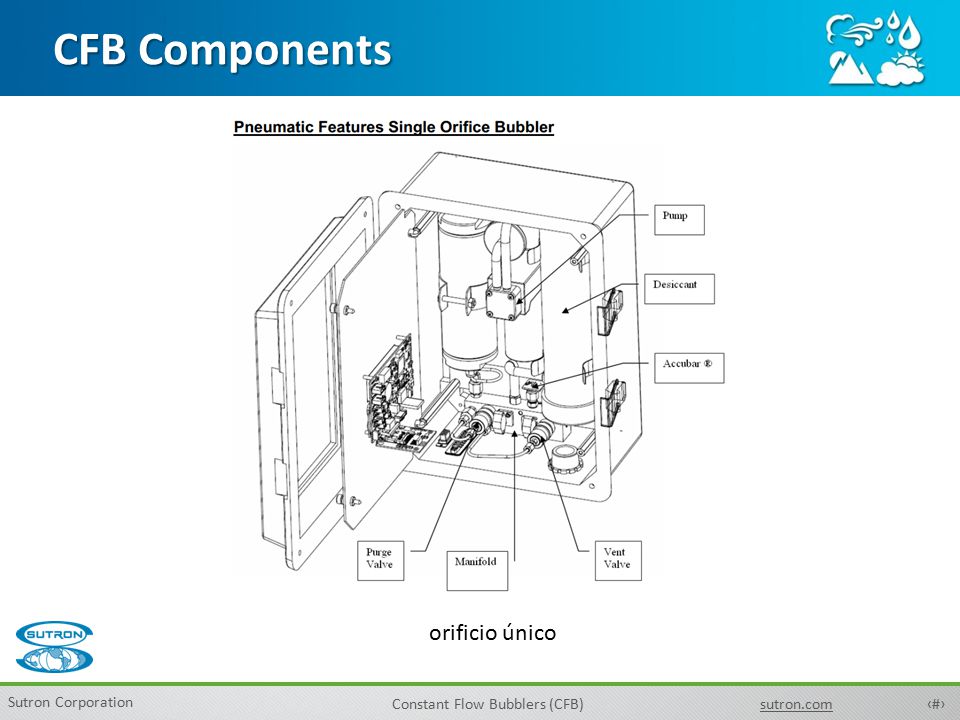

10 ‹#› Sutron Corporation Constant Flow Bubblers (CFB)sutron.com CFB Components orificio único

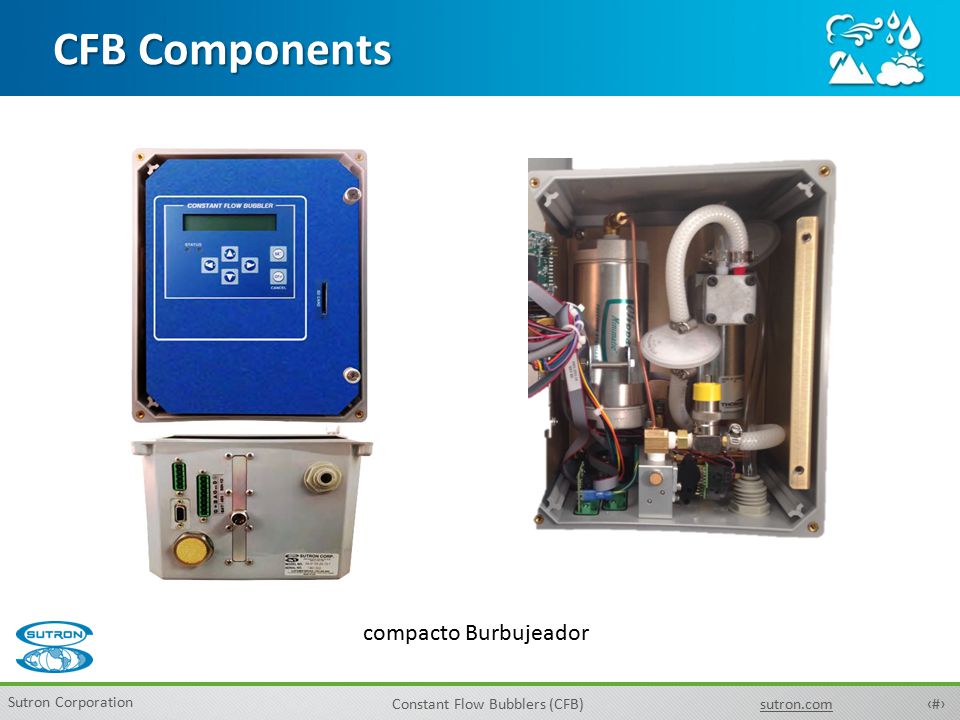

11 ‹#› Sutron Corporation Constant Flow Bubblers (CFB)sutron.com CFB Components compacto Burbujeador

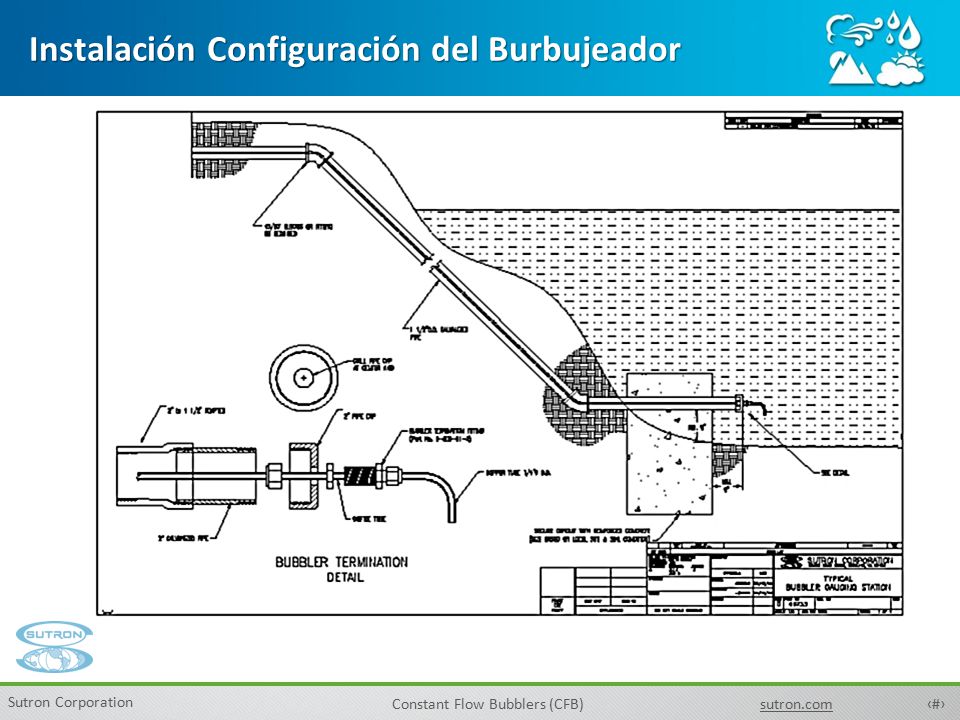

12 ‹#› Sutron Corporation Constant Flow Bubblers (CFB)sutron.com Instalación Configuración del Burbujeador

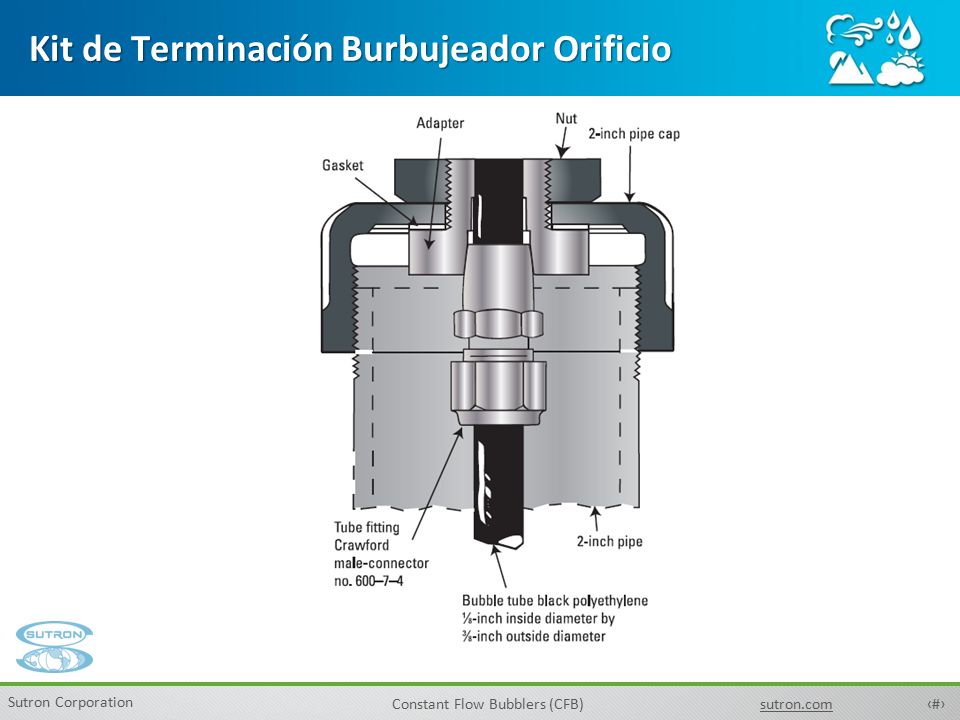

13 ‹#› Sutron Corporation Constant Flow Bubblers (CFB)sutron.com Kit de Terminación Burbujeador Orificio

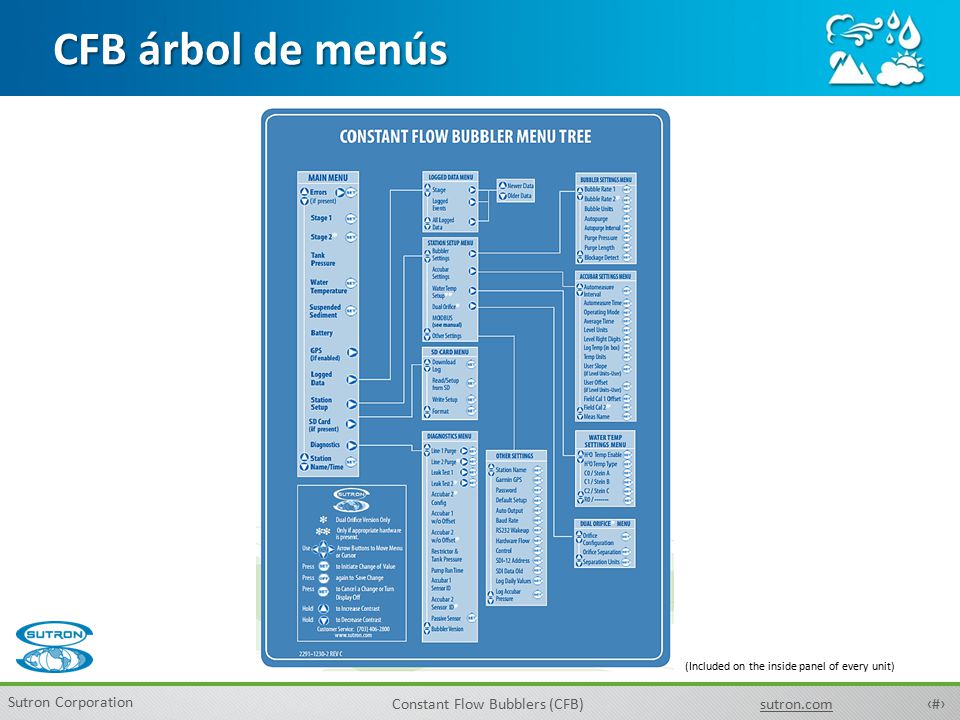

14 ‹#› Sutron Corporation Constant Flow Bubblers (CFB)sutron.com CFB árbol de menús (Included on the inside panel of every unit)

15 ‹#› Sutron Corporation Constant Flow Bubblers (CFB)sutron.com Modo de Sutron CFB FastTrack El burbujeador constante de Sutron Constant Flow Bubbler con Modo FastTrack Mode mejora la precision de el burbujeador en tempo real. Condicion A :Agua que se calle rapido con todos los diferentes lugares. Rapidly falling water level (gate opening) Condition B : Rapidamente el agua sube a el nivel del agua. ( evento de lluvia)

16 ‹#› Sutron Corporation Constant Flow Bubblers (CFB)sutron.com Cliente clave Portfolio - EE.UU USACE USGS USBR NOAA/NOS State of New Hampshire State of Colorado DWR Tennessee-Tombigbee Waterway Development Council Saint Mary’s County, Maryland

17 ‹#› Sutron Corporation Constant Flow Bubblers (CFB)sutron.com Portfolio de Clientes Clave - Internacional

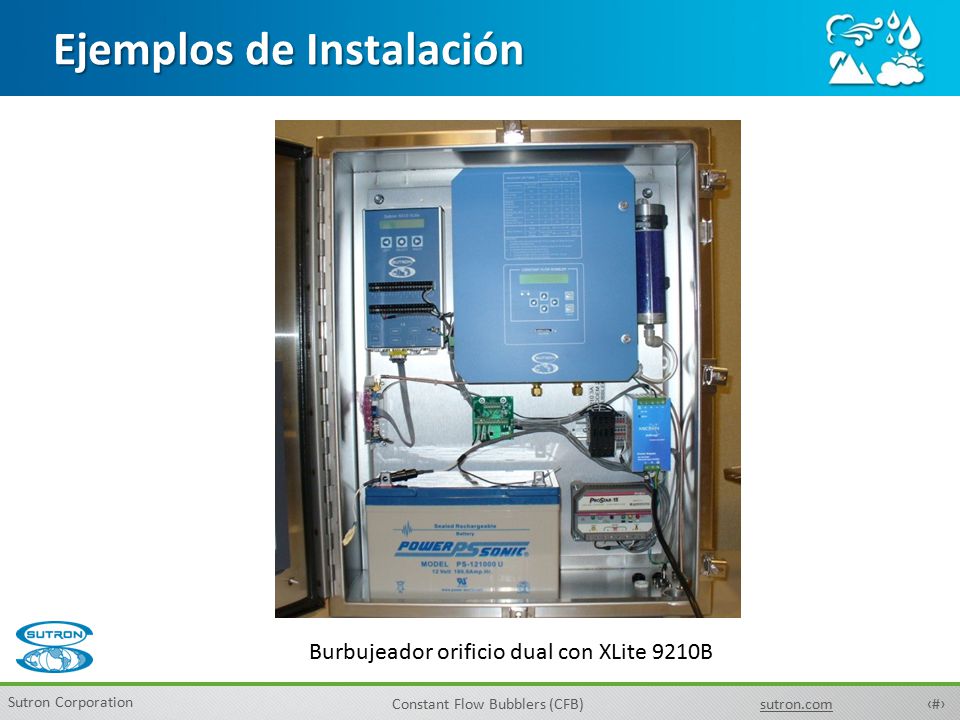

18 ‹#› Sutron Corporation Constant Flow Bubblers (CFB)sutron.com Ejemplos de Instalación Burbujeador orificio dual con XLite 9210B

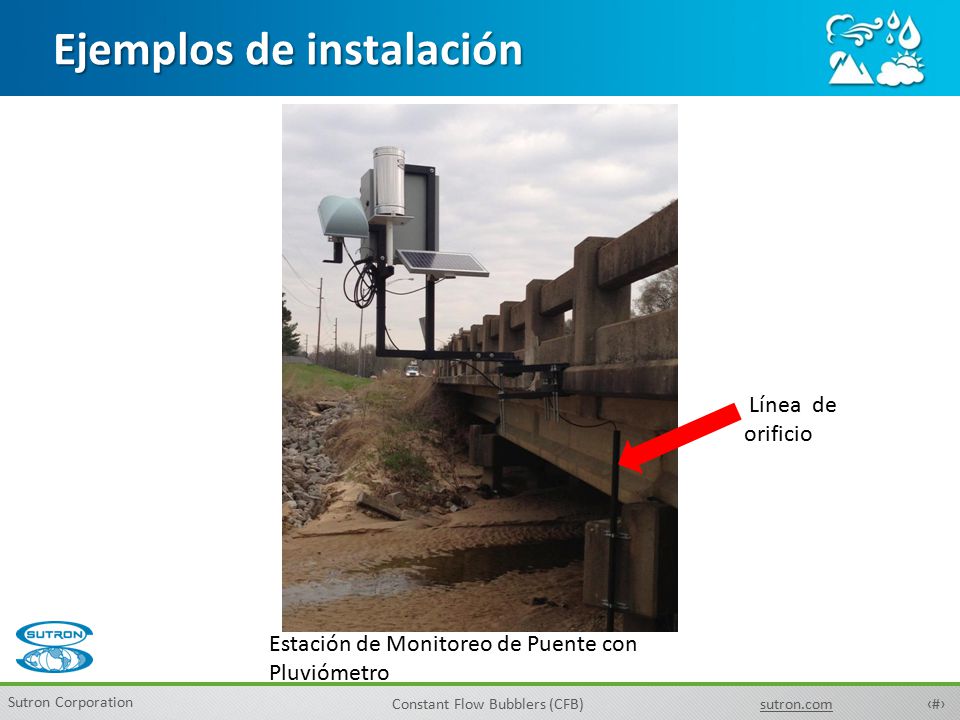

19 ‹#› Sutron Corporation Constant Flow Bubblers (CFB)sutron.com Ejemplos de instalación Estación de Monitoreo de Puente con Pluviómetro Línea de orificio

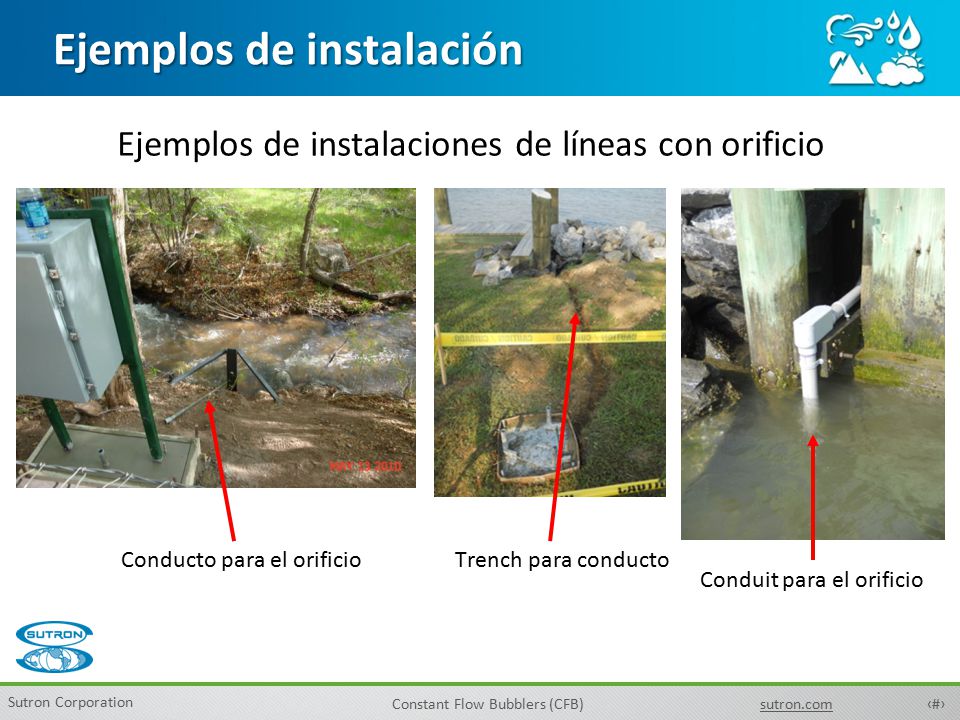

20 ‹#› Sutron Corporation Constant Flow Bubblers (CFB)sutron.com Ejemplos de instalación Ejemplos de instalaciones de líneas con orificio Conducto para el orificio Conduit para el orificio Trench para conducto

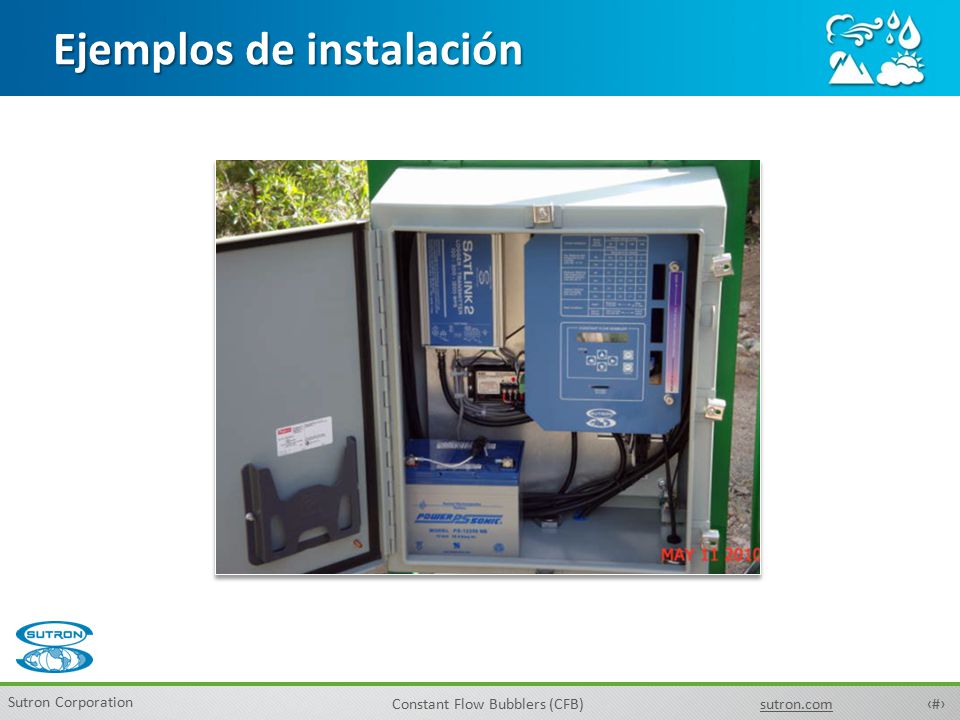

21 ‹#› Sutron Corporation Constant Flow Bubblers (CFB)sutron.com Ejemplos de instalación

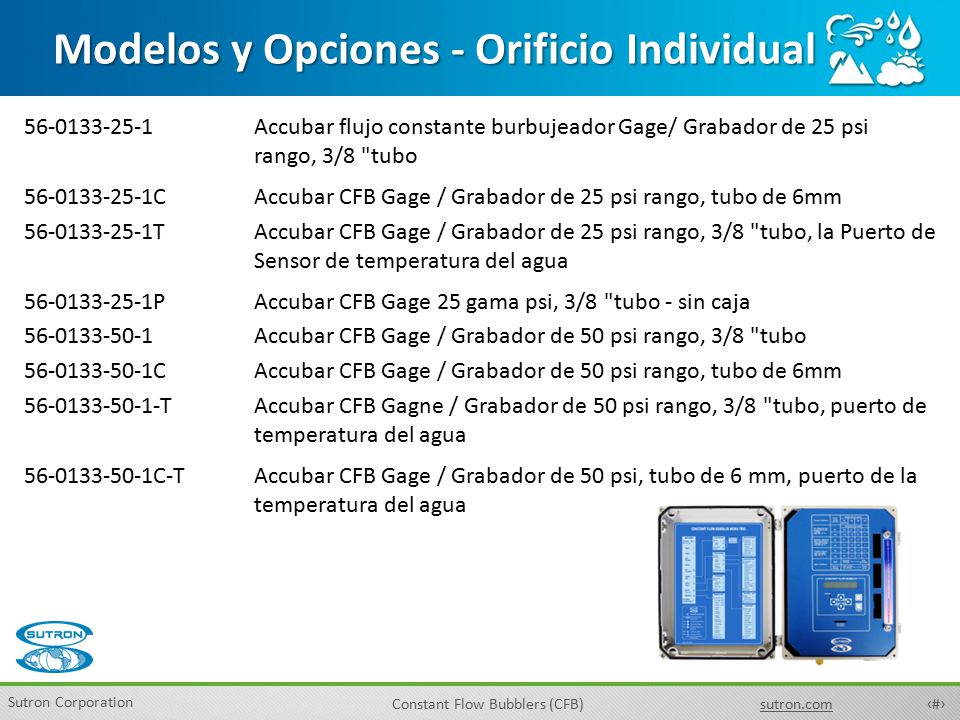

22 ‹#› Sutron Corporation Constant Flow Bubblers (CFB)sutron.com Modelos y Opciones - Orificio Individual 56-0133-25-1Accubar flujo constante burbujeador Gage/ Grabador de 25 psi rango, 3/8 "tubo 56-0133-25-1CAccubar CFB Gage / Grabador de 25 psi rango, tubo de 6mm 56-0133-25-1TAccubar CFB Gage / Grabador de 25 psi rango, 3/8 "tubo, la Puerto de Sensor de temperatura del agua 56-0133-25-1PAccubar CFB Gage 25 gama psi, 3/8 "tubo - sin caja 56-0133-50-1Accubar CFB Gage / Grabador de 50 psi rango, 3/8 "tubo 56-0133-50-1CAccubar CFB Gage / Grabador de 50 psi rango, tubo de 6mm 56-0133-50-1-TAccubar CFB Gagne / Grabador de 50 psi rango, 3/8 "tubo, puerto de temperatura del agua 56-0133-50-1C-TAccubar CFB Gage / Grabador de 50 psi, tubo de 6 mm, puerto de la temperatura del agua

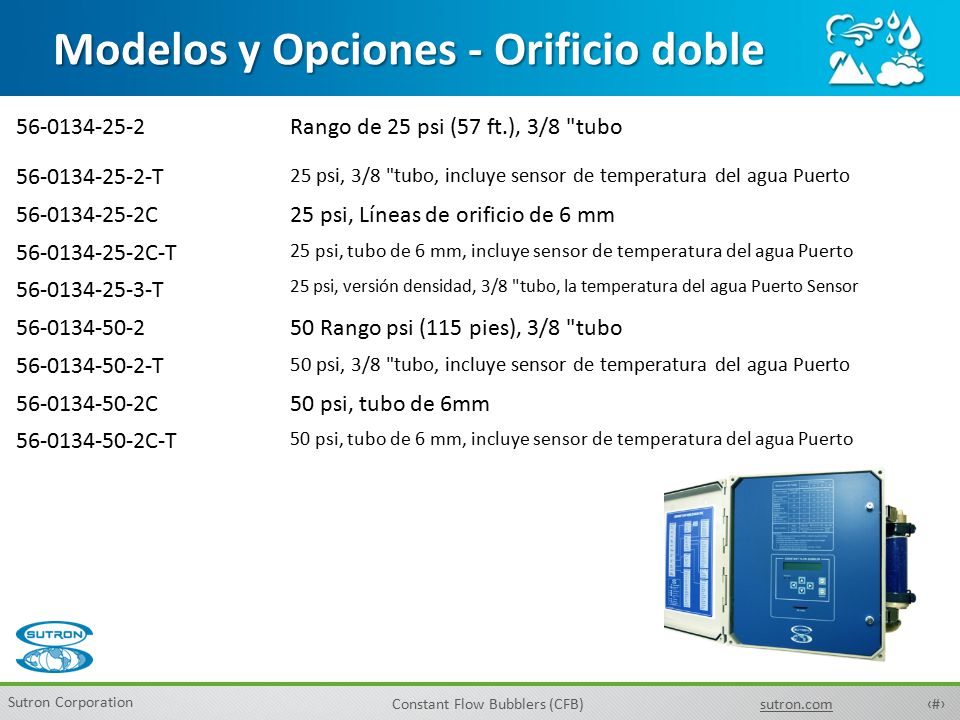

23 ‹#› Sutron Corporation Constant Flow Bubblers (CFB)sutron.com Modelos y Opciones - Orificio doble 56-0134-25-2Rango de 25 psi (57 ft.), 3/8 "tubo 56-0134-25-2-T 25 psi, 3/8 "tubo, incluye sensor de temperatura del agua Puerto 56-0134-25-2C25 psi, Líneas de orificio de 6 mm 56-0134-25-2C-T 25 psi, tubo de 6 mm, incluye sensor de temperatura del agua Puerto 56-0134-25-3-T 25 psi, versión densidad, 3/8 "tubo, la temperatura del agua Puerto Sensor 56-0134-50-250 Rango psi (115 pies), 3/8 "tubo 56-0134-50-2-T 50 psi, 3/8 "tubo, incluye sensor de temperatura del agua Puerto 56-0134-50-2C50 psi, tubo de 6mm 56-0134-50-2C-T 50 psi, tubo de 6 mm, incluye sensor de temperatura del agua Puerto

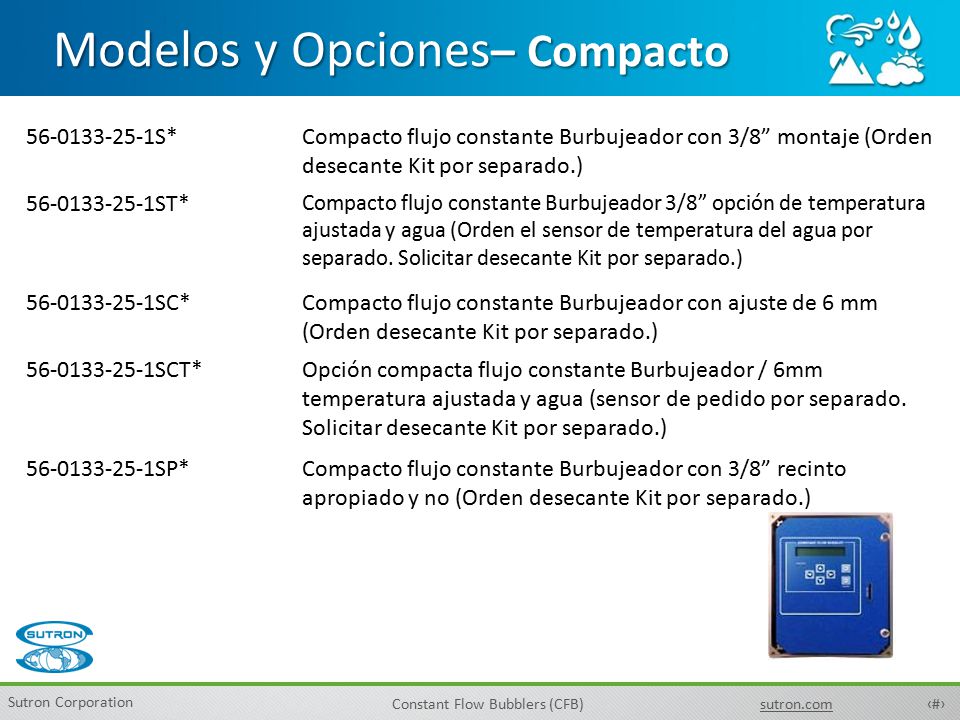

24 ‹#› Sutron Corporation Constant Flow Bubblers (CFB)sutron.com Modelos y Opciones – Compacto 56-0133-25-1S*Compacto flujo constante Burbujeador con 3/8” montaje (Orden desecante Kit por separado.) 56-0133-25-1ST* Compacto flujo constante Burbujeador 3/8” opción de temperatura ajustada y agua (Orden el sensor de temperatura del agua por separado. Solicitar desecante Kit por separado.) 56-0133-25-1SC*Compacto flujo constante Burbujeador con ajuste de 6 mm (Orden desecante Kit por separado.) 56-0133-25-1SCT*Opción compacta flujo constante Burbujeador / 6mm temperatura ajustada y agua (sensor de pedido por separado. Solicitar desecante Kit por separado.) 56-0133-25-1SP*Compacto flujo constante Burbujeador con 3/8” recinto apropiado y no (Orden desecante Kit por separado.)

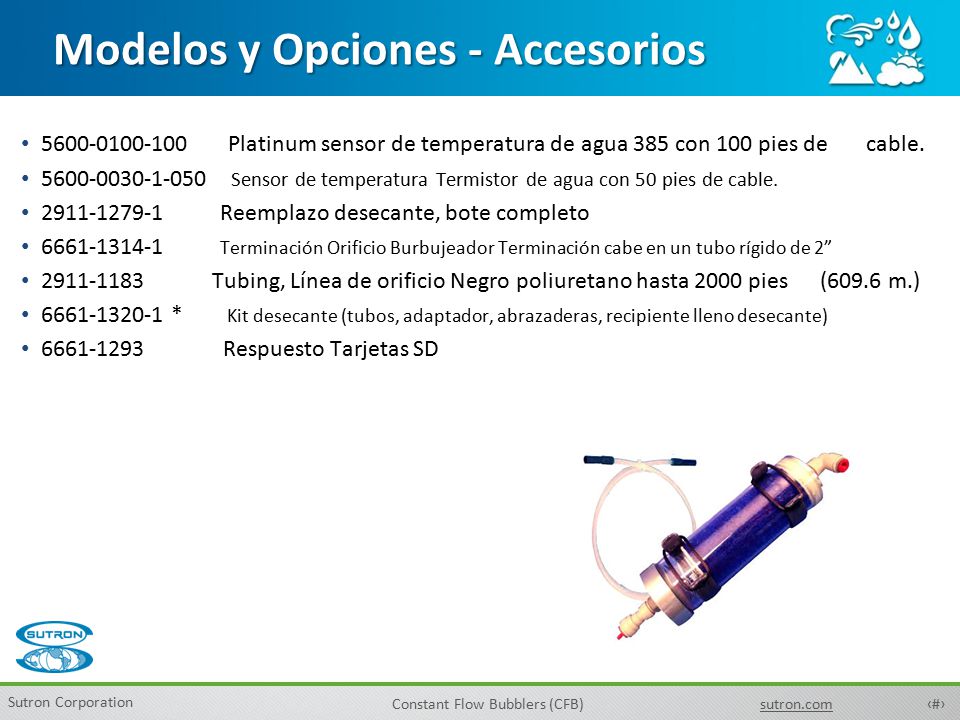

25 ‹#› Sutron Corporation Constant Flow Bubblers (CFB)sutron.com Modelos y Opciones - Accesorios 5600-0100-100 Platinum sensor de temperatura de agua 385 con 100 pies de cable. 5600-0030-1-050 Sensor de temperatura Termistor de agua con 50 pies de cable. 2911-1279-1 Reemplazo desecante, bote completo 6661-1314-1 Terminación Orificio Burbujeador Terminación cabe en un tubo rígido de 2” 2911-1183 Tubing, Línea de orificio Negro poliuretano hasta 2000 pies (609.6 m.) 6661-1320-1 * Kit desecante (tubos, adaptador, abrazaderas, recipiente lleno desecante) 6661-1293 Respuesto Tarjetas SD
