1 Central analógica direccionable configurable en red

2 Características principales
Central analógica de 2 lazos ampliable a 8 (hasta detectores) Se pueden conectar hasta 30 centrales en red (hasta detectores en la central) Cada componente del sistema está certificado de acuerdo a la EN 54-2 y EN 54-4 por el IMQ

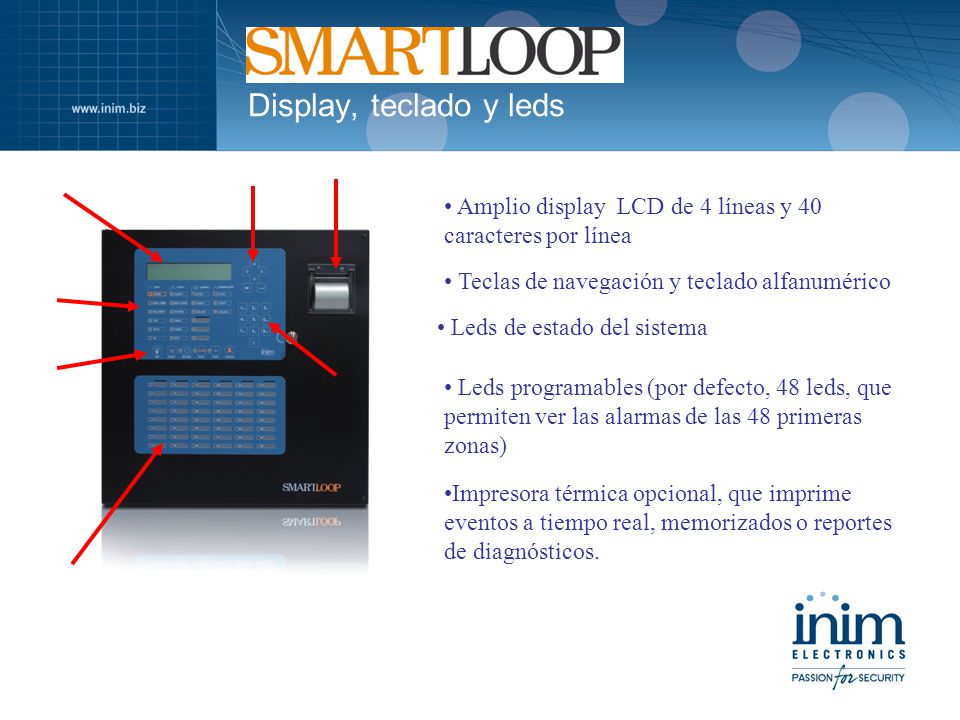

3 Display, teclado y leds Amplio display LCD de 4 líneas y 40 caracteres por línea Teclas de navegación y teclado alfanumérico Leds de estado del sistema Leds programables (por defecto, 48 leds, que permiten ver las alarmas de las 48 primeras zonas) Impresora térmica opcional, que imprime eventos a tiempo real, memorizados o reportes de diagnósticos.

4 Características del lazo
Nueva tecnología de comunicaciones en el lazo Hasta 250 dispositivos por lazo Función de direccionamiento automático Longitud máxima de lazo: metros Selección de línea abierta o lazo Funciones de diagnóstico de lazo (contaminación de los detectores, calidad de señal del lazo, valor a tiempo real) Alta inmunidad a interferencias

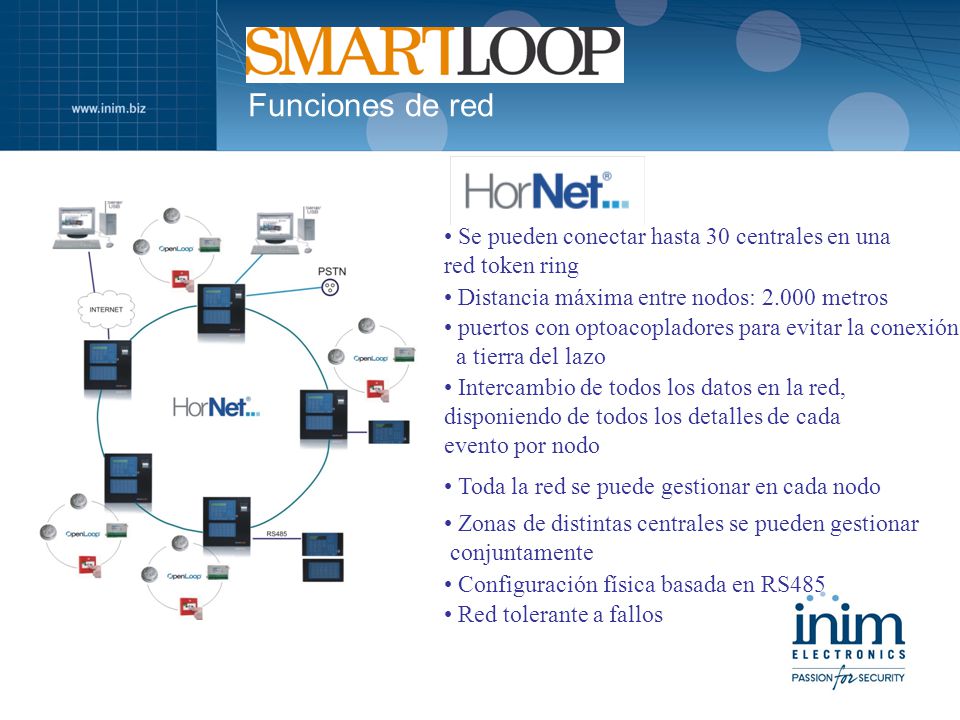

5 Funciones de red Se pueden conectar hasta 30 centrales en una red token ring Distancia máxima entre nodos: metros puertos con optoacopladores para evitar la conexión a tierra del lazo Intercambio de todos los datos en la red, disponiendo de todos los detalles de cada evento por nodo Toda la red se puede gestionar en cada nodo Zonas de distintas centrales se pueden gestionar conjuntamente Configuración física basada en RS485 Red tolerante a fallos

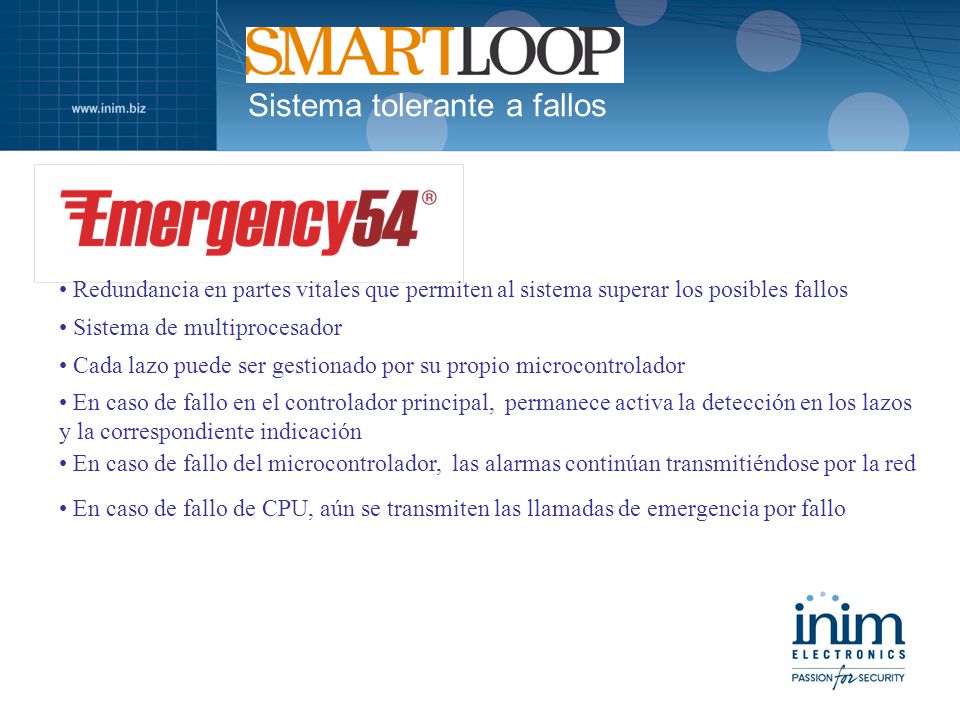

6 Sistema tolerante a fallos
Redundancia en partes vitales que permiten al sistema superar los posibles fallos Sistema de multiprocesador Cada lazo puede ser gestionado por su propio microcontrolador En caso de fallo en el controlador principal, permanece activa la detección en los lazos y la correspondiente indicación En caso de fallo del microcontrolador, las alarmas continúan transmitiéndose por la red En caso de fallo de CPU, aún se transmiten las llamadas de emergencia por fallo

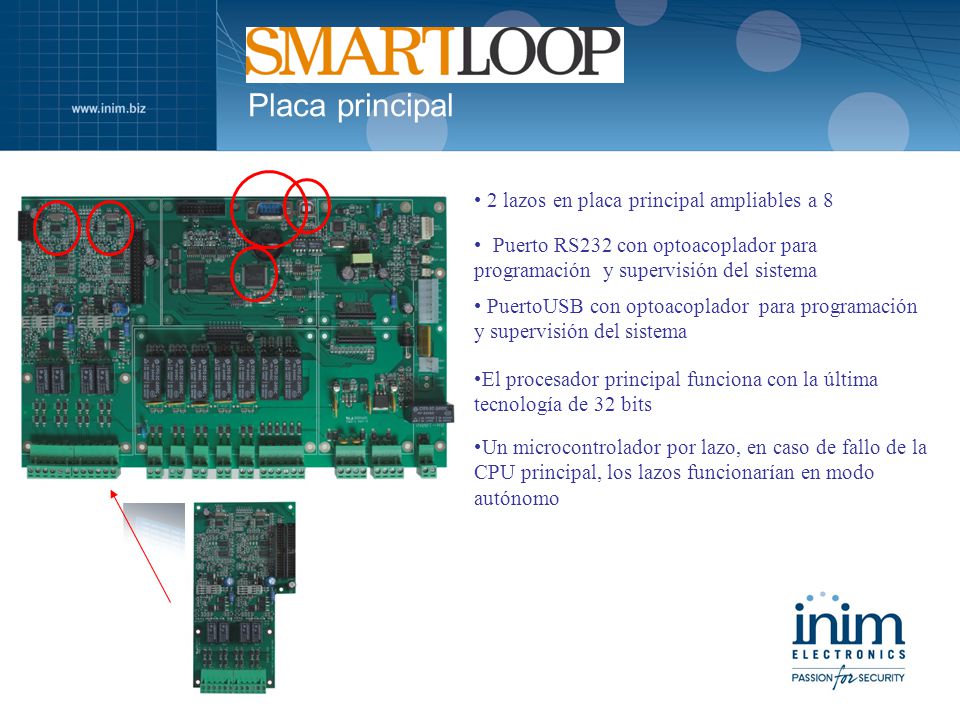

7 Placa principal 2 lazos en placa principal ampliables a 8
Puerto RS232 con optoacoplador para programación y supervisión del sistema PuertoUSB con optoacoplador para programación y supervisión del sistema El procesador principal funciona con la última tecnología de 32 bits Un microcontrolador por lazo, en caso de fallo de la CPU principal, los lazos funcionarían en modo autónomo

8 Placa principal Bus RS485 – conexión de hasta 8 repetidores
Cada repetidor dispone de una consola completamente operativa (programación, información y gestión del sistema) A cada repetidor se le puede conectar un repetidor de 48 leds

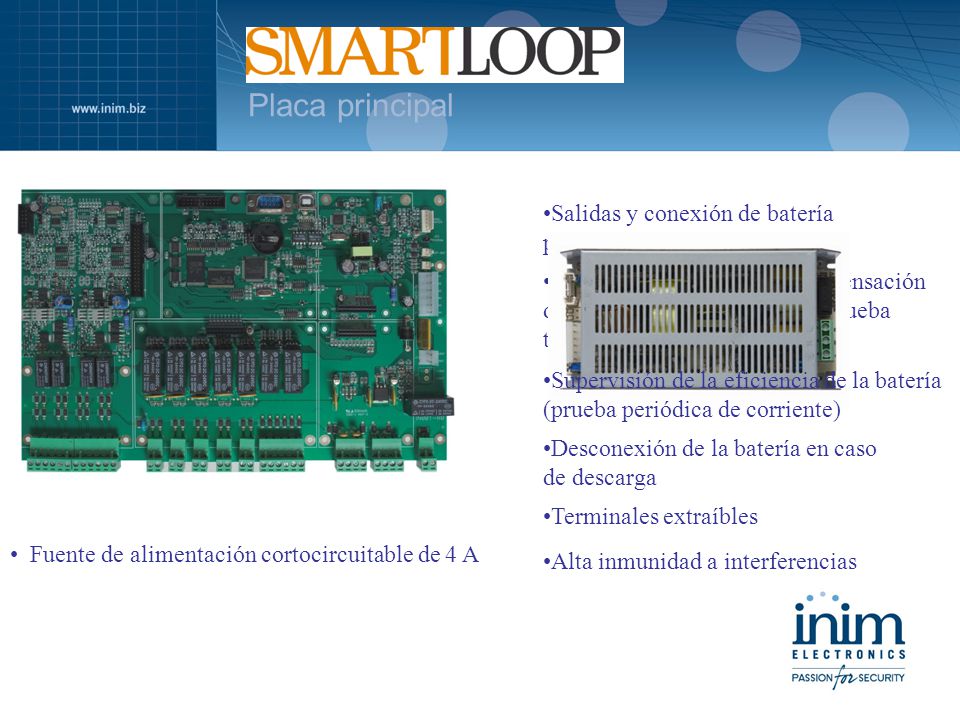

9 Placa principal Salidas y conexión de batería protegidas por termofusibles Cargador de batería con compensación de temperatura por medio de prueba térmica “ProbeTH” Supervisión de la eficiencia de la batería (prueba periódica de corriente) Desconexión de la batería en caso de descarga Terminales extraíbles Fuente de alimentación cortocircuitable de 4 A Alta inmunidad a interferencias

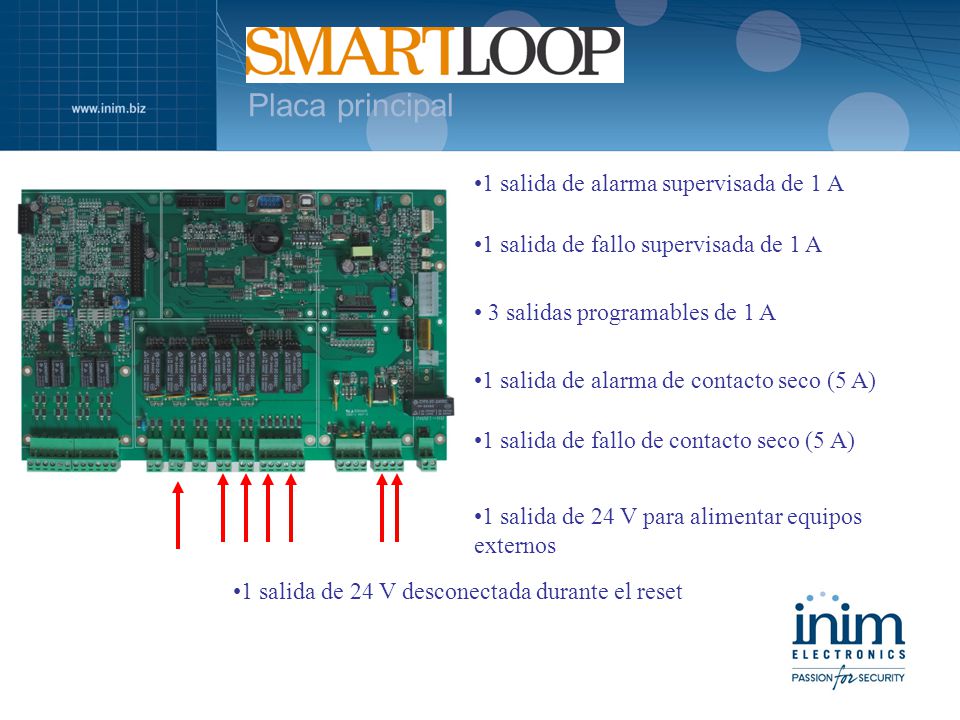

10 Placa principal 1 salida de alarma supervisada de 1 A
1 salida de fallo supervisada de 1 A 3 salidas programables de 1 A 1 salida de alarma de contacto seco (5 A) 1 salida de fallo de contacto seco (5 A) 1 salida de 24 V para alimentar equipos externos 1 salida de 24 V desconectada durante el reset

11 SMARTLOOP-EXP. Módulo de ampliación de 2 lazos
Añade 2 lazos a la central (se pueden conectar hasta 3 módulos) Hasta 250 dispositivos por lazo Tarjeta de fácil conexión (plug & play)

12 SMARTLOOP-NET Tarjeta de red
Permite que la central funcione en una red token ring Distancia máxima de m entre cada nodo Los 2 puertos disponen de optoacopladorespara evitar la conexión a tierra de los lazos Red física basada en RS485 (gran inmunidad a las interferencias) Red tolerante a fallos Con 5 hilos en vez de 3, la red puede transmitir una alarma incluso con un fallo en la CPU dela central Tarjeta plug & play

13 SMARTLOOP-PSTN Módulo de transmisión digital por línea telefónica
La tarjeta gestiona 2 líneas telefónicas Ambas líneas son supervisadas Transmisor multiprotocolo (SIA, contact ID, etc.) Reporte detallado de cada evento Condiciones de activación programables Transmisión de mensajes vocales Hasta 8 mensajes de 10 segundos cada uno Dispone de microcontrolador que permite a este módulo realizar llamadas por sí mismo en caso de fallo de CPU Módulo plug & play

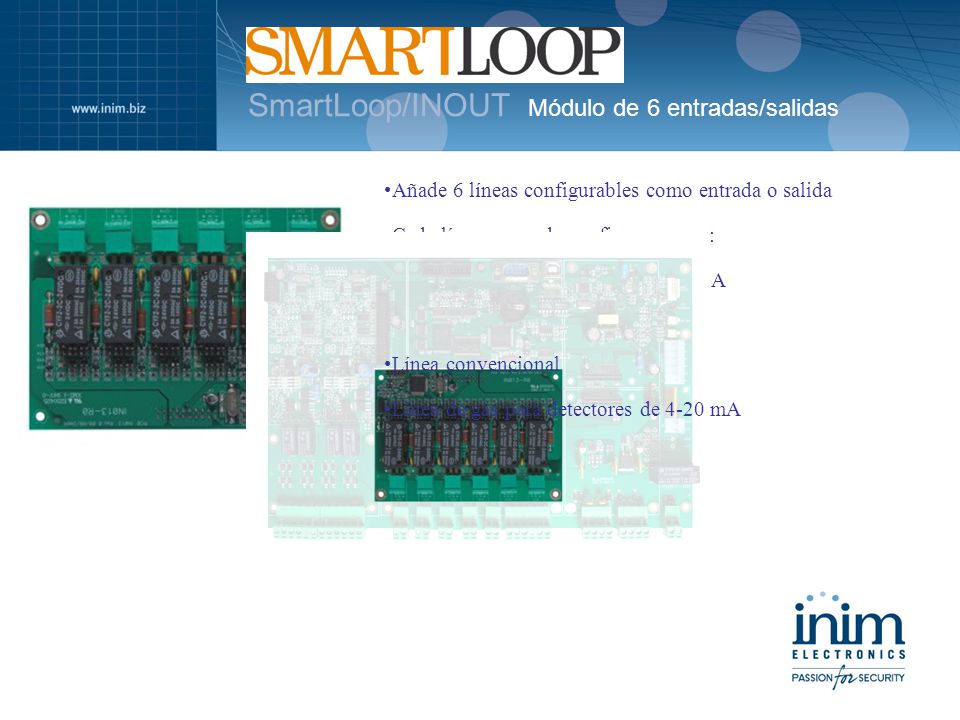

14 SmartLoop/INOUT Módulo de 6 entradas/salidas
Añade 6 líneas configurables como entrada o salida Cada línea se puede configurar como: Salida supervisada configurable de 1 A Entrada supervisada configurable Línea convencional Línea de gas para detectores de 4-20 mA

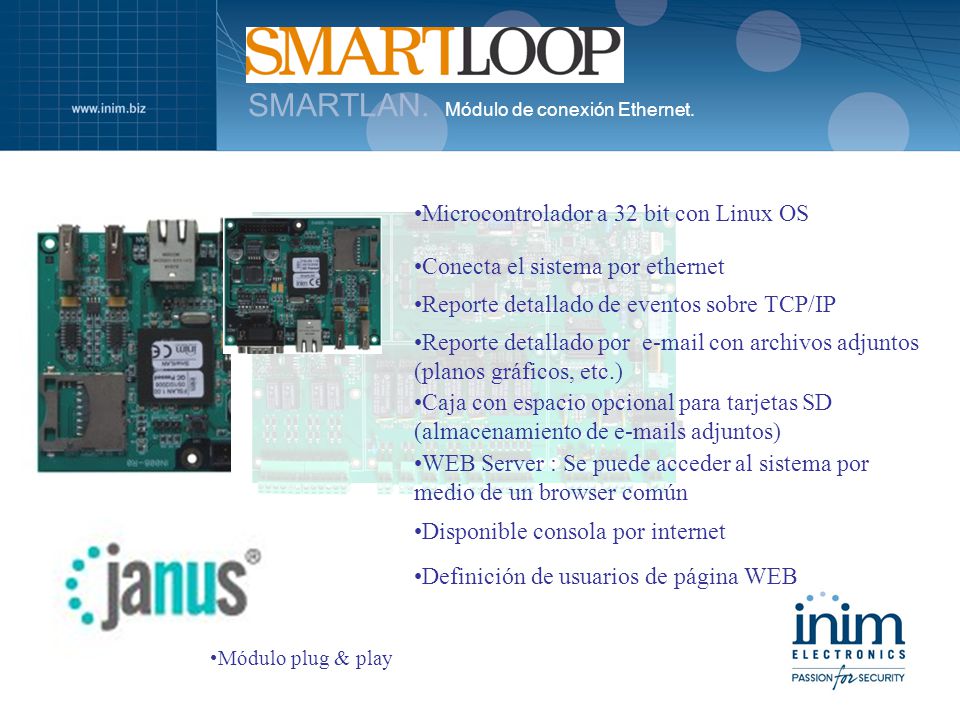

15 SMARTLAN. Módulo de conexión Ethernet.
Microcontrolador a 32 bit con Linux OS Conecta el sistema por ethernet Reporte detallado de eventos sobre TCP/IP Reporte detallado por con archivos adjuntos (planos gráficos, etc.) Caja con espacio opcional para tarjetas SD (almacenamiento de s adjuntos) WEB Server : Se puede acceder al sistema por medio de un browser común Disponible consola por internet Definición de usuarios de página WEB Módulo plug & play

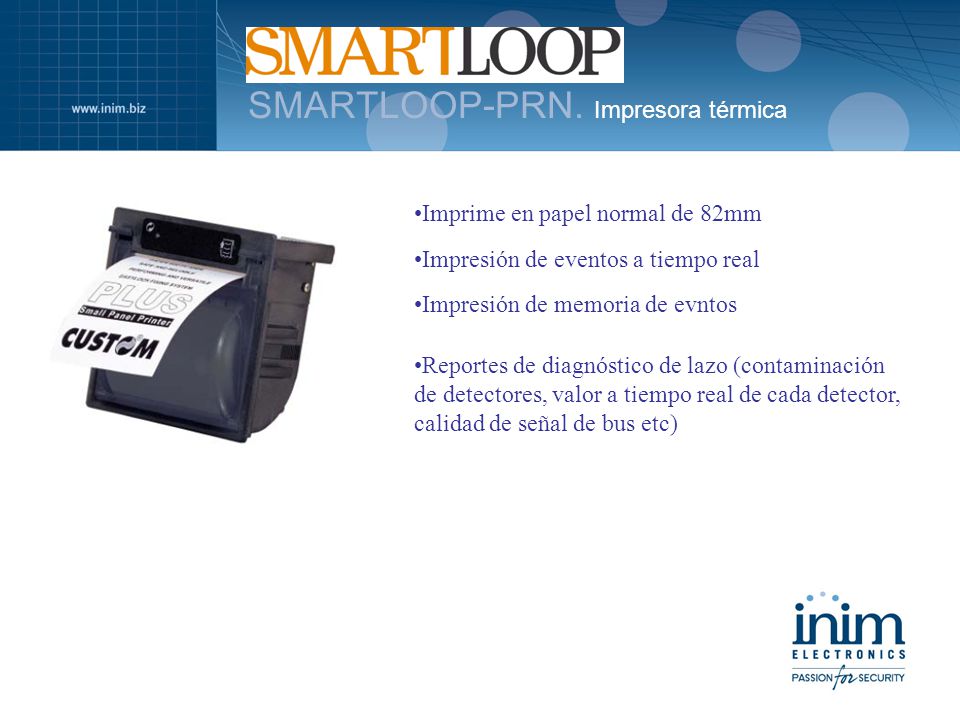

16 SMARTLOOP-PRN. Impresora térmica
Imprime en papel normal de 82mm Impresión de eventos a tiempo real Impresión de memoria de evntos Reportes de diagnóstico de lazo (contaminación de detectores, valor a tiempo real de cada detector, calidad de señal de bus etc)

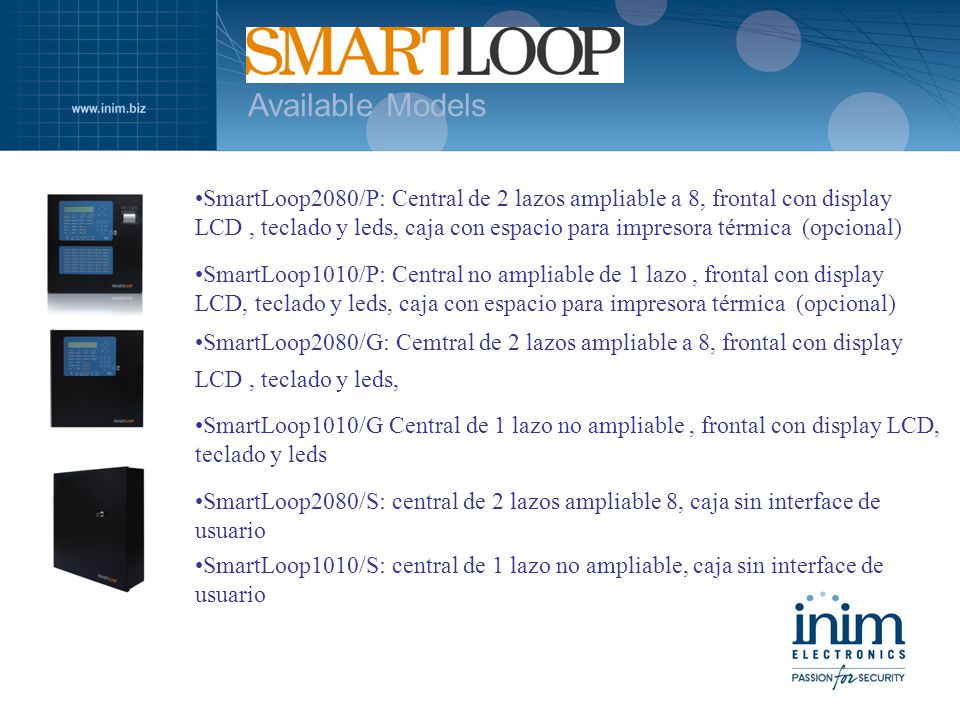

17 Available Models SmartLoop2080/P: Central de 2 lazos ampliable a 8, frontal con display LCD , teclado y leds, caja con espacio para impresora térmica (opcional) SmartLoop1010/P: Central no ampliable de 1 lazo , frontal con display LCD, teclado y leds, caja con espacio para impresora térmica (opcional) SmartLoop2080/G: Cemtral de 2 lazos ampliable a 8, frontal con display LCD , teclado y leds, SmartLoop1010/G Central de 1 lazo no ampliable , frontal con display LCD, teclado y leds SmartLoop2080/S: central de 2 lazos ampliable 8, caja sin interface de usuario SmartLoop1010/S: central de 1 lazo no ampliable, caja sin interface de usuario

18 …. Y mucho más.. Gracias por su atención
