1 Transmisores: Medidores de flujo para líquidos Electrónicos
contáctenos (Antes Barton Instruments) Transmisores: Medidores de flujo para líquidos Electrónicos Transmisores y controladores neumáticos Multivariables Sensores de temperatura Electrónicos de temperatura RTD Registradores de carta De temperatura con comunicación HART Indicadores de presión diferencial

2 Transmisores electrónicos
contáctenos Características Son compactos en tamaño Reducidos costos del equipo Ideales para industrias de aceite/gas, químicas, potencia, agua/ agua residual, alimentos/bebidas y en general. Capaces de realizar mediciones de flujo y presión diferencial, presión de vacío, presión absoluta y nivel de líquidos. Limite de temperatura del sensor de -40 °C a 120°C. Limite de temperatura de la electrónica de -40 °C a 85°C. Voltaje de alimentación 11 a 45 VDC. Señal de salida del transmisor 4-20 mA. Protocolos de comunicación: protocolo fcx o hart, iec foundation fieldbus y profibus (opcional). Partes metálicas en contacto: 316 acero inoxidable, hastelloy c276, monel 400, tantalum. Protección del transmisor iec ip67 y nema 6/6p Son seguros e ideales para ubicaciones peligrosas y contra flamas (a prueba de exploxiones) Más información sobre estos productos, haga click aquí (necesita conexión a internet)

3 Transmisores multivariables
contáctenos Características Opera en un rango de temperatura de -40 °C a 60 °C. a una humedad relativa que va de 0-95% (no condensado) Protección del transmisor nema 4. Puede ser instalado en lugares peligrosos ya que cumple con la norma de seguridad CSA, intrínsecamente seguro, clase 1 div 1, grupos C & D. Material de la conexión al proceso, acero al carbón o acero inoxidable 316. Material de la carcasa electrónica: aluminio con cubierta epóxica. Voltaje del transmisor 9-30 VDC Comunicación RS-485, 2 cables semiduplex, por medio del protocolo modbus RTU Variables de proceso: Presion diferencial con rangos de 0 hasta 500”WC con una presion de trabajo segura de psig. Presion estática o manométrica con rangos de 0 a 3000 psi, que incluye RTD de platino 3 hilos de 100 ohm, con rango de -50 a 250°F. Más información sobre éstos productos, haga click aquí (debe de tener conexión a internet)

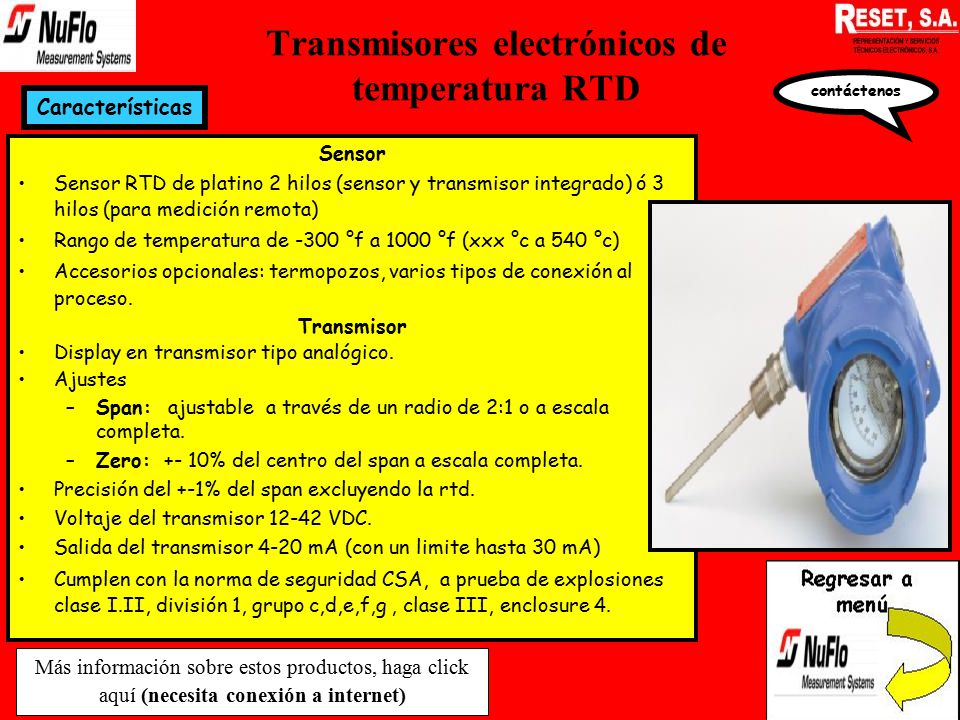

4 Transmisores electrónicos de temperatura RTD
contáctenos Características Sensor Sensor RTD de platino 2 hilos (sensor y transmisor integrado) ó 3 hilos (para medición remota) Rango de temperatura de -300 °f a 1000 °f (xxx °c a 540 °c) Accesorios opcionales: termopozos, varios tipos de conexión al proceso. Transmisor Display en transmisor tipo analógico. Ajustes Span: ajustable a través de un radio de 2:1 o a escala completa. Zero: % del centro del span a escala completa. Precisión del +-1% del span excluyendo la rtd. Voltaje del transmisor VDC. Salida del transmisor 4-20 mA (con un limite hasta 30 mA) Cumplen con la norma de seguridad CSA, a prueba de explosiones clase I.II, división 1, grupo c,d,e,f,g , clase III, enclosure 4. Más información sobre estos productos, haga click aquí (necesita conexión a internet)

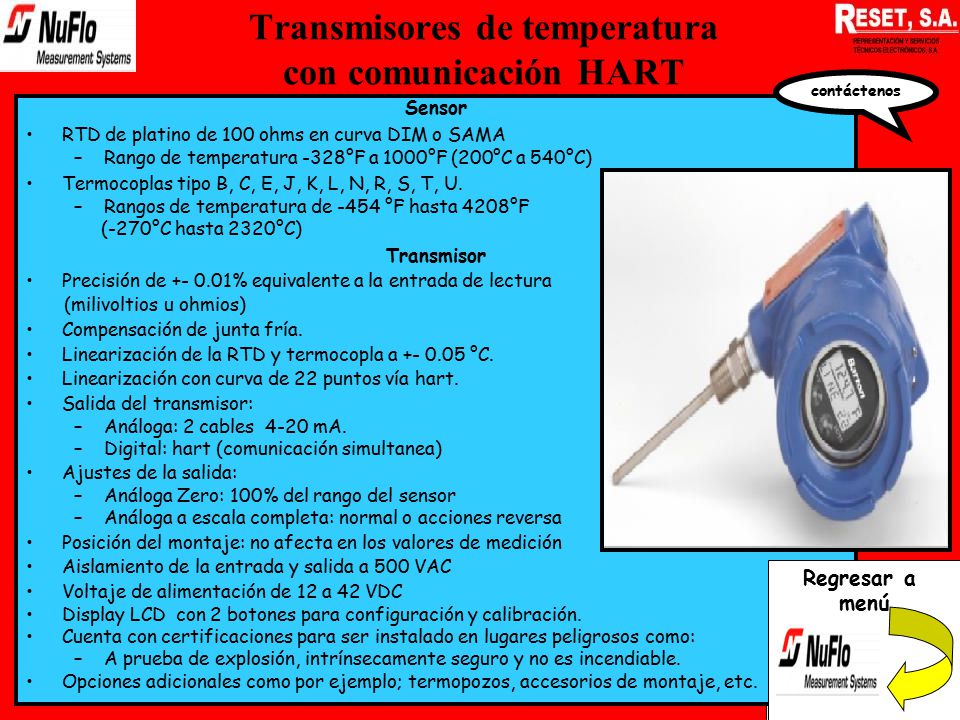

5 Transmisores de temperatura con comunicación HART
contáctenos Sensor RTD de platino de 100 ohms en curva DIM o SAMA Rango de temperatura -328°F a 1000°F (200°C a 540°C) Termocoplas tipo B, C, E, J, K, L, N, R, S, T, U. Rangos de temperatura de -454 °F hasta 4208°F (-270°C hasta 2320°C) Transmisor Precisión de % equivalente a la entrada de lectura (milivoltios u ohmios) Compensación de junta fría. Linearización de la RTD y termocopla a °C. Linearización con curva de 22 puntos vía hart. Salida del transmisor: Análoga: 2 cables mA. Digital: hart (comunicación simultanea) Ajustes de la salida: Análoga Zero: 100% del rango del sensor Análoga a escala completa: normal o acciones reversa Posición del montaje: no afecta en los valores de medición Aislamiento de la entrada y salida a 500 VAC Voltaje de alimentación de 12 a 42 VDC Display LCD con 2 botones para configuración y calibración. Cuenta con certificaciones para ser instalado en lugares peligrosos como: A prueba de explosión, intrínsecamente seguro y no es incendiable. Opciones adicionales como por ejemplo; termopozos, accesorios de montaje, etc. Regresar a menú

6 Sensores de temperatura RTD
contáctenos Ventajas de la RTD Estable Exacta y De larga vida. Tipo de RTD platinum 100 ohmios Rango de temperatura: -200 °C a 540 °C (320°F a 1000°F) Longitud máxima de cable para RTD 75 mts. (225 ft.) Utiliza conductores trenzados con blindaje RTD de 2 cables para mediciones locales RTD de 3 hilos para mediciones remotas Cuenta con accesorios para el montaje del sensor como son los termpozos, etc. Características Más información sobre estos productos, haga click aquí (necesita conexión a internet)

7 Transmisores y controladores neumáticos
contáctenos Características DISPONIBLES : TRANSMISOR ESTANDAR DE PRESION DIFERENCIAL Y LINEAL CON FLUJO TRANSMISOR LINEAL CON FLUJO LOS TRANSMISORES ACTUAN POR MEDIO DE UNA UNIDAD DE PRESIÓN DIFERENCIAL (DPU) EN INGLES DE FABRICACIÓN ROBUSTA, A PRUEBA DE AGUA, CUBIERTA ANTICORROSIVA SUMINISTRO DE AIRE DE 20 PSI SALIDA DE 3-15 PSI CONEXIONES DEL AIRE: ¼” NPT PUEDEN SER MONTADO EN TUBERIA O EN PARED SENSIBILIDAD DE 0.05% DEL RANGO DE PRESION DIFERENCIAL LA OPERACIÓN DEL SPAN ES AJUSTABLE CONTINUAMENTE DE % DEL RANGO DE PRESION DIFERENCIAL M A S Más información sobre estos productos, haga click aquí (necesita conexión a internet)

8 Controladores neumáticos
Características contáctenos Controlador registrador Disponible en: Registrador de presión diferencial: este realiza medición, registro y control de presión diferencial, flujo y nivel de líquido. La variable controlada es registrada en una carta circular estándar de 12 plg. Registrador de presion/temperatura: esta diseñado para aplicaciones generales de presión. Disponibles en rangos de 0-50 y psi. Modos de control: Control de ganancia (proporcional), integral, derivativo, la acción del controlador puede ser directa o reversa. Suministro de aire de 20 psig. Salida de aire: de 3-15 psig y 6-30 psig (opcional) Precisión de la indicación: +- 1%. Montaje en tubería o pared. La carcasa del controlador de fabricación robusta, a prueba de agua y terminadas con una pintura de resina epóxica color negro, el exterior esta diseñado para ambientes hostiles. Los registradores incluyen: Elementos de presión, plumas, drive de la carta, sistema termal y cartas para registrador. A T R S M A S Más información sobre estos productos, haga click aquí (necesita conexión a internet)

9 Controladores neumáticos
Características contáctenos Disponibles en controladores indicadores y controladores registradores para las variables de presión diferencial, presión y temperatura Indicadores registradores Indicadores de presion diferencial: estos pueden realizar medición, indicación y control de flujo y nivel de líquidos Indicadores de presión/temperatura: estos actúan por un bulbo de fuelle o elementos de presión tipo bourdon helicoidal, son capaces de indicar, medir y realizar un control de una variable de proceso presion o temperatura. Modos de control: Control de ganancia (proporcional),integral, derivativo, acción de controlador directa o reversa. Montaje del controlador en tubería o pared. Tipos de escala: raíz cuadrada, uniforme, graduada, etc. La carcasa del controlador de fabricación robusta, a prueba de agua y terminadas con una pintura de resina epóxica color negro, el exterior esta diseñado para ambientes hostiles. La carcasa puede ser fabricada de acero inoxidable, esto es opcional. A T R S

10 Registradores de carta
contáctenos Características Registradores Barton: calidad para la industria por su precisión, medición puntual y además de registrar presión, presion diferencial, temperatura en una amplia variedad de aplicaciones. Componentes comunes del registrador: Carcasa de construcción robusta, en aluminio liviano, con terminación en pintura polvoreada de poliuretano electroestático, que posee una alta resistencia al tiempo, raspones y vapores industriales. Impulso de la carta: disponible en batería y la versión de abertura por resorte con una amplia variedad de velocidades de carta. Cartas: utilizan carta circular de 12” intercambiable con las cartas de Graphic Controls y Bristol. Mecanismo de registro: todas las partes son de acero inoxidable para una vida prolongada, el montaje de la pluma es robusta y las varillas de plumas están provistos con pivotes de bola para minimizar la fricción. Todos los enlaces son ajustables, con microhmmetros de ajuste de precisión y calibración. Elementos de presión: elementos del tipo helicoidal en variedad de materiales, en rangos de presión de 0-30” hg al vacío y de psi. Los elementos en material k-monel tiene un rango de psi y de psi con conexión al proceso de ¼” npt.. Sistemas termales: estos disponibles en tubo bourdon, de capilar y bulbo. Todas las partes en acero inoxidables y disponibles en rangos de temperatura estándar de 0°f a 100, 150, 200, 300 °f y de -18 °c a 38, 66, 93, 149°c con una precisión de +- 1% a escala completa. Varias opciones de montaje, pared, panel, tubería, portable de pie o con agarrador

11 Indicadores de presión diferencial
contáctenos Características Los indicadores Barton están disponibles en una variedad de presiones para trabajar seguramente y rangos de presión diferencial. Son ampliamente usados para mediciones de presión diferencial flujo proporcional y aplicaciones para medición de nivel. Sensor DPU (unidad de presion diferencial) con protección nema 4/ip65, con una amplia selección de rangos de presión diferencial. La indicación actúa por medio de un fuelle de ruptura en el DPU, con una compensación integral de temperatura. La carcasa del indicador esta disponible de una esfera de tamaño de 6” la carcasa estándar es de aluminio liviano con una terminación especial epóxica negra horneada, con protección nema4/ip65. Disponible también en acero inoxidable para ambientes corrosivos. Las escalas de indicación pueden ser graduadas uniformemente para medición de presión diferencial o nivel de líquidos, o raíz cuadrada para leer directamente el flujo proporcional. Las escalas especiales pueden ser provistas para indicación de nivel de líquidos en horizontal o en tanques no uniformes. Precisión en un rango de psid a % de la escala completa, y en un rango de bar a % de la escala completa, con un limite de temperatura de -40°F a 180°F. Montaje del indicador en pared, panel y tubería. Más información sobre estos productos, haga click aquí (necesita conexión a internet)

12 Medidores de flujo tipo turbina para líquidos
contáctenos Características MEDICIÓN DE FLUJO PRECISA LOS FLUJOMETROS DE TURBINA NUFLO INDICAN EL FLUJO PROPORCIONAL Y LA MEDIÓN TOTAL ATRAVES DE UN LÍQUIDO EN LÍNEA, EL LIQUIDO ATRAVIESA AL MEDIDOR Y LUEGO AL ROTOR, AL GIRAR S REALIZA LA MEDICION Más información sobre estos productos, haga click aquí (necesita conexión a internet)
