El Futuro en Medición de Agua

Presentación del tema: "El Futuro en Medición de Agua"— Transcripción de la presentación:

1 El Futuro en Medición de Agua

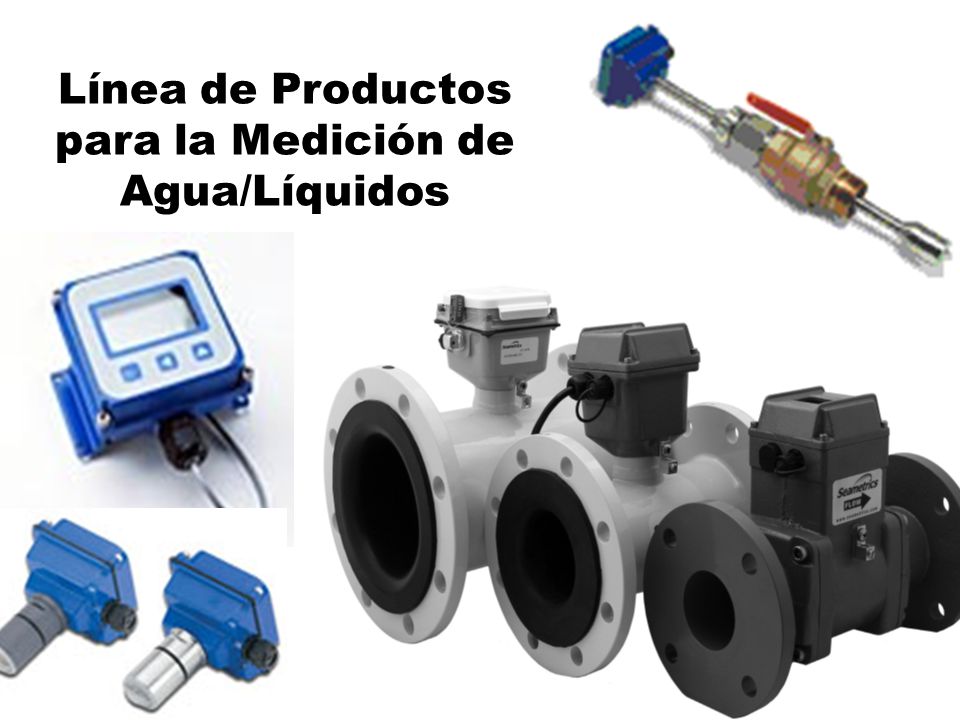

2 Línea de Productos para la Medición de Agua/Líquidos

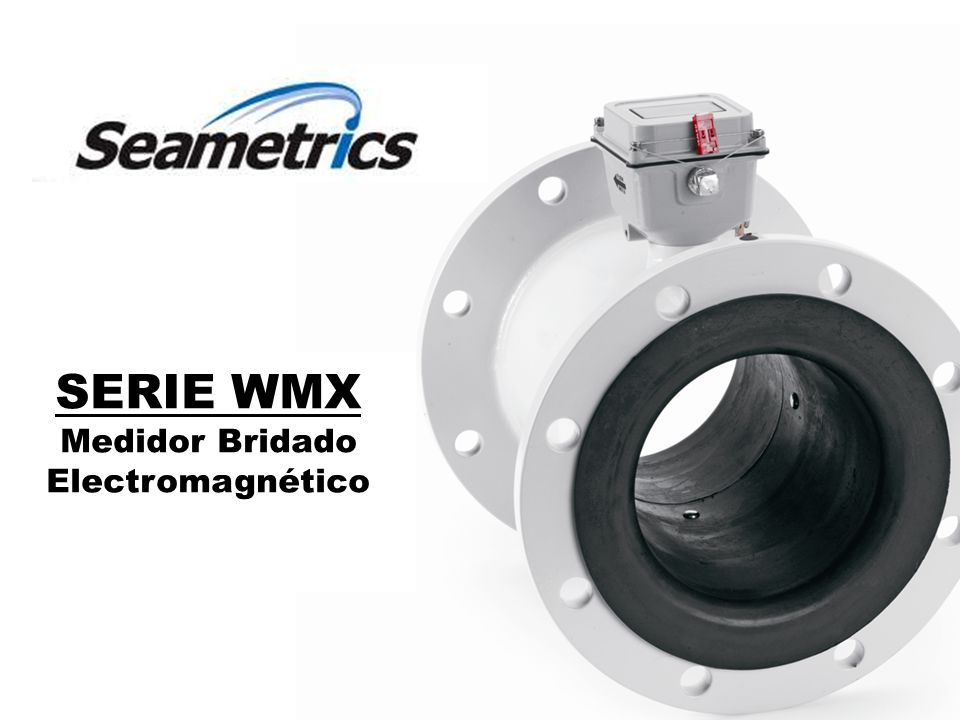

3 SERIE WMX Medidor Bridado Electromagnético

4 Especificaciones, WMX, Electromagnéticos
Medidor Bridado, 3”, 4”, 6”, 8”, 10”, 12” Brida con hoyos ANSI 150 lbs Presión, hasta 150 psi, 10.3 bar Rango de Temperatura: -12 to 54 degrees (C) Precisión: 99.7% + Totalizador: Volumen a 5 digitos, totalizador a 8 digitos, galones, lps, m3/hr 2 baterías “D” (lítio), Garantía de 2 años IP67 ó IP68 (3” solamente de IP68)

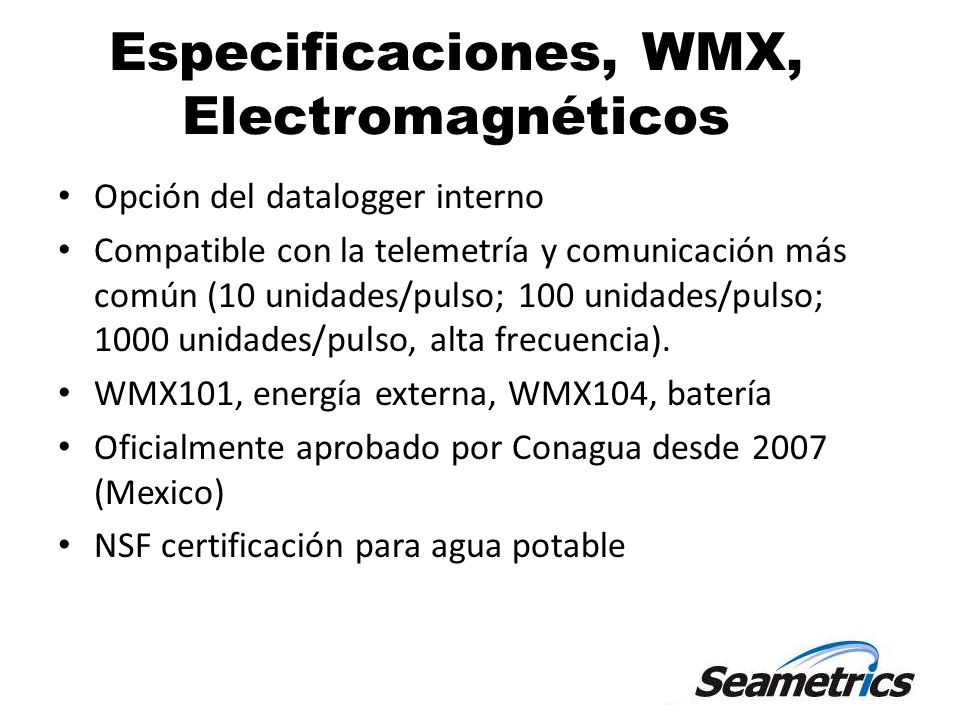

5 Especificaciones, WMX, Electromagnéticos
Opción del datalogger interno Compatible con la telemetría y comunicación más común (10 unidades/pulso; 100 unidades/pulso; 1000 unidades/pulso, alta frecuencia). WMX101, energía externa, WMX104, batería Oficialmente aprobado por Conagua desde 2007 (Mexico) NSF certificación para agua potable

6 Ventajas de WMX Instalación con 2 dia. X 1. vs. 5 x 2 de la competencia Diámetro del medidor completo, no reducido como la competencia, que no restringe flujo 100% hecho en los EE.UU. Y con entregas rápidas vs. la competencia Garantía de 2 años

7 Serie WMP, Electromagnéticos

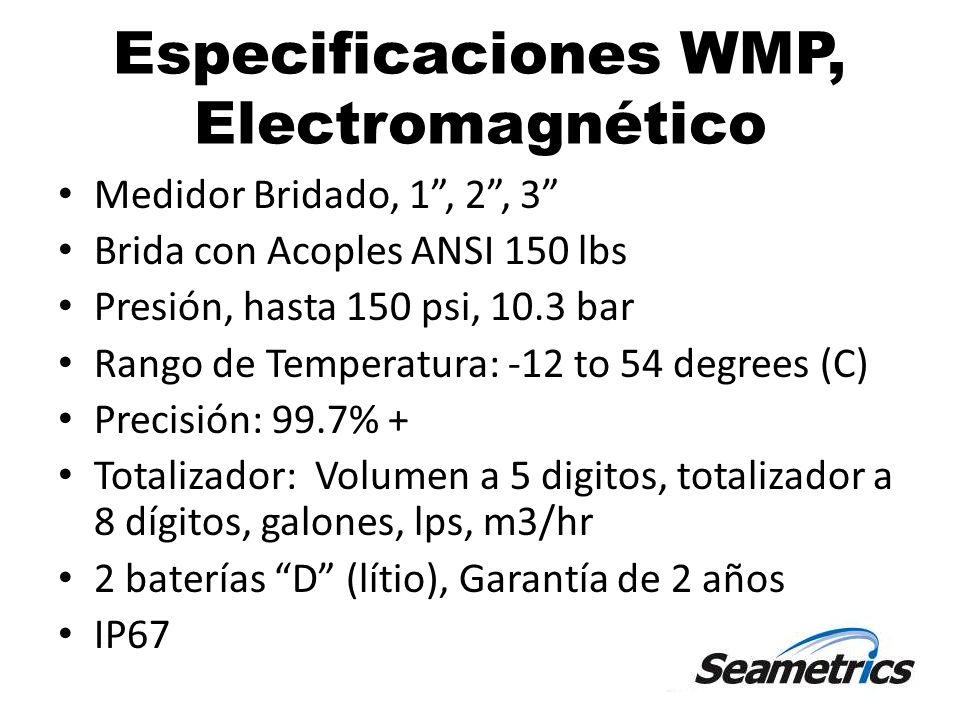

8 Especificaciones WMP, Electromagnético
Medidor Bridado, 1”, 2”, 3” Brida con Acoples ANSI 150 lbs Presión, hasta 150 psi, 10.3 bar Rango de Temperatura: -12 to 54 degrees (C) Precisión: 99.7% + Totalizador: Volumen a 5 digitos, totalizador a 8 dígitos, galones, lps, m3/hr 2 baterías “D” (lítio), Garantía de 2 años IP67

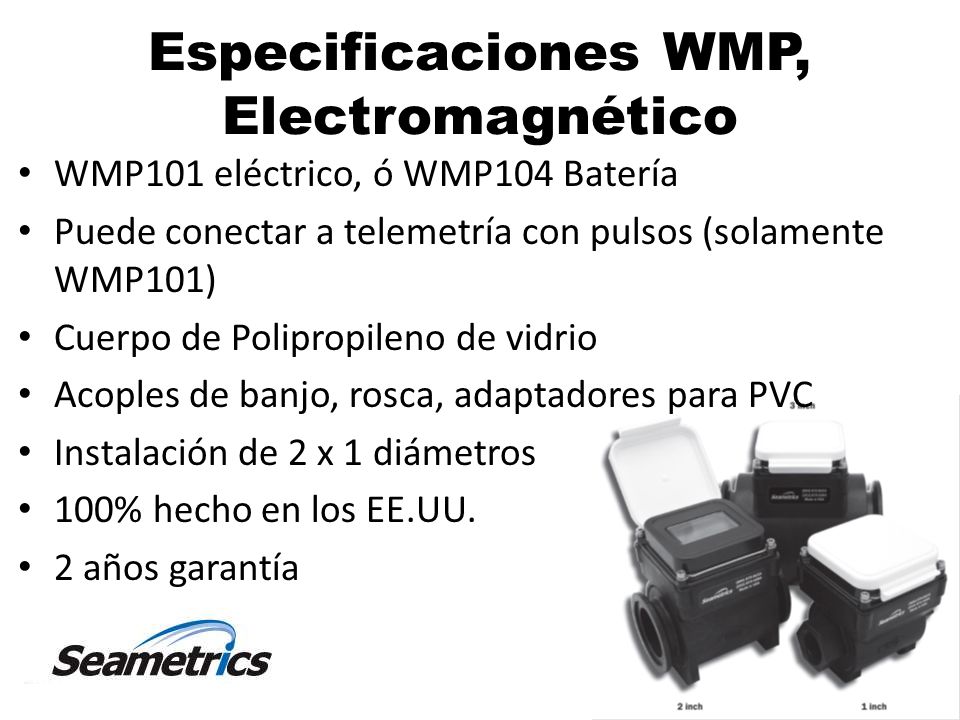

9 Especificaciones WMP, Electromagnético
WMP101 eléctrico, ó WMP104 Batería Puede conectar a telemetría con pulsos (solamente WMP101) Cuerpo de Polipropileno de vidrio Acoples de banjo, rosca, adaptadores para PVC Instalación de 2 x 1 diámetros 100% hecho en los EE.UU. 2 años garantía

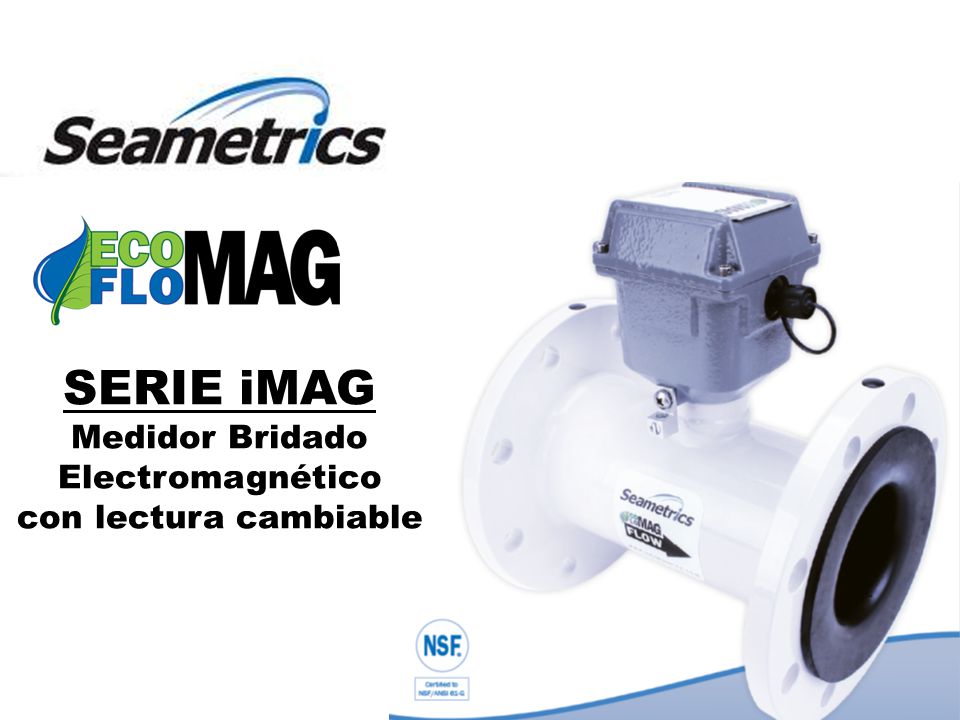

10 SERIE iMAG Medidor Bridado Electromagnético con lectura cambiable

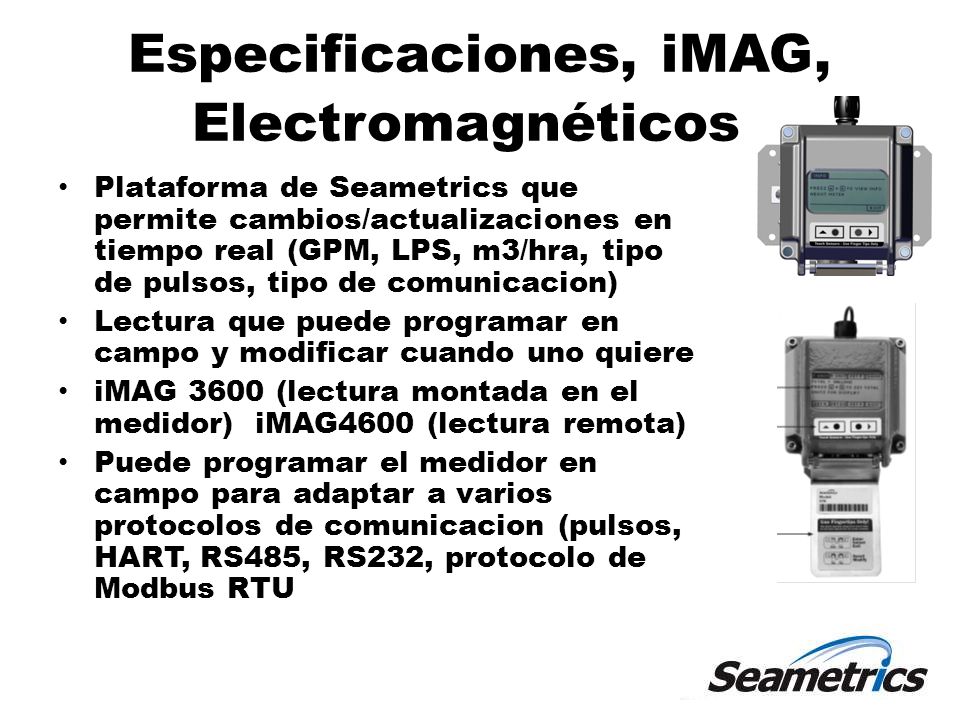

11 Especificaciones, iMAG, Electromagnéticos
Plataforma de Seametrics que permite cambios/actualizaciones en tiempo real (GPM, LPS, m3/hra, tipo de pulsos, tipo de comunicacion) Lectura que puede programar en campo y modificar cuando uno quiere iMAG 3600 (lectura montada en el medidor) iMAG4600 (lectura remota) Puede programar el medidor en campo para adaptar a varios protocolos de comunicacion (pulsos, HART, RS485, RS232, protocolo de Modbus RTU

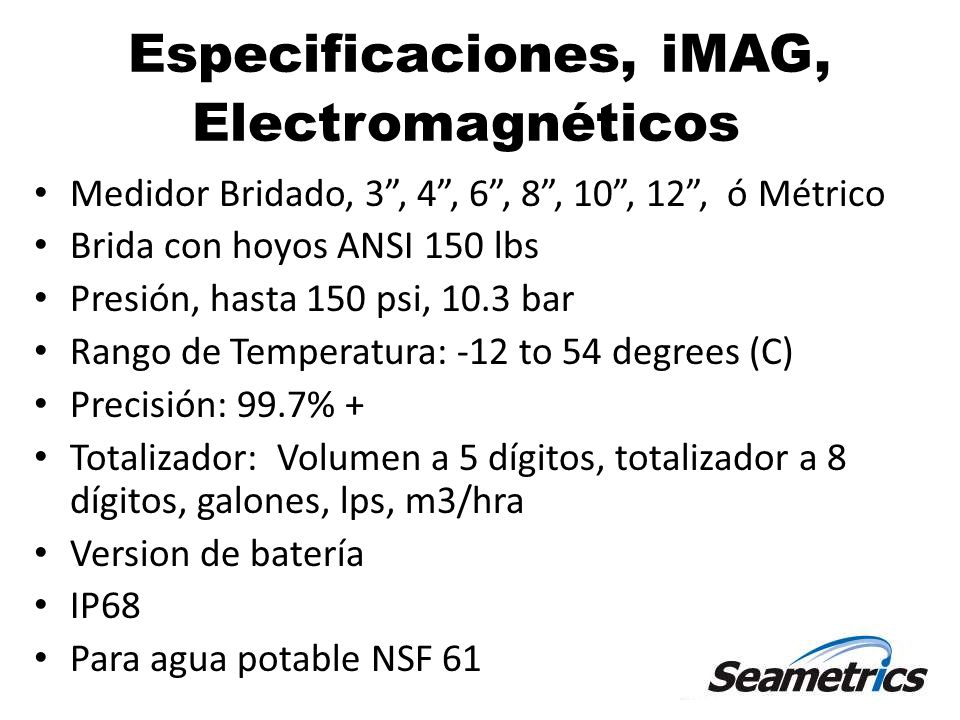

12 Especificaciones, iMAG, Electromagnéticos
Medidor Bridado, 3”, 4”, 6”, 8”, 10”, 12”, ó Métrico Brida con hoyos ANSI 150 lbs Presión, hasta 150 psi, 10.3 bar Rango de Temperatura: -12 to 54 degrees (C) Precisión: 99.7% + Totalizador: Volumen a 5 dígitos, totalizador a 8 dígitos, galones, lps, m3/hra Version de batería IP68 Para agua potable NSF 61

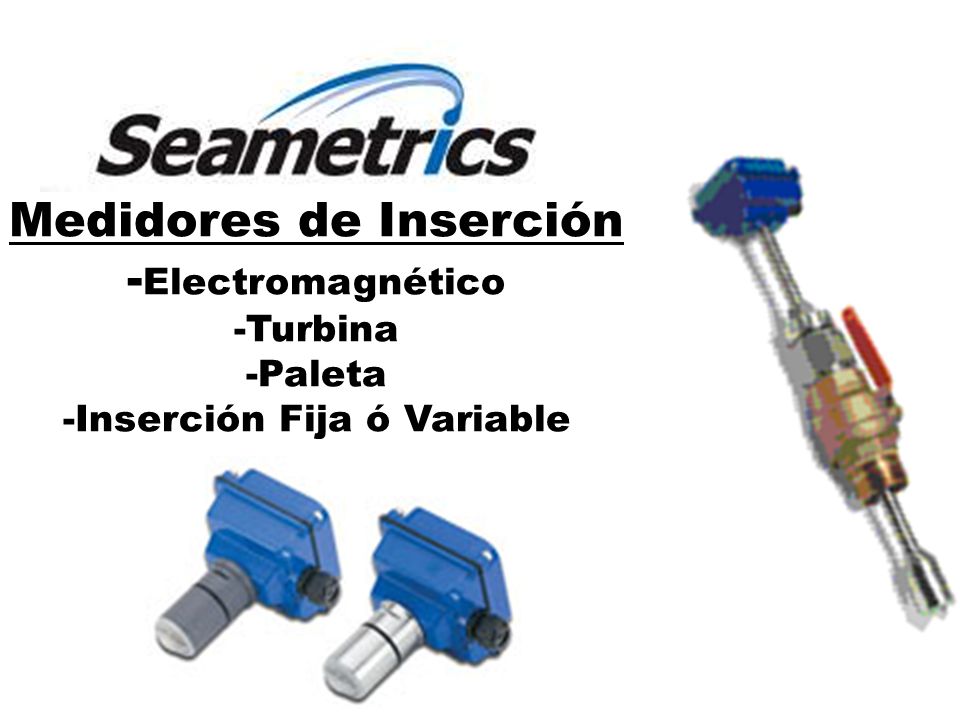

13 Medidores de Inserción -Electromagnético -Turbina -Paleta -Inserción Fija ó Variable

14 Serie EX80, Electromagnético, Fijo de Inserción
Tubería desde 1” a 12” Económico, opción Bronce, PVC, Inox Silletas/Conexiones de Seametrics para montar los medidores 24 vdc vía fuente directa ó panel solar Temperatura de -17 a 90 grados (C) Presión a 150 psi (200 psi con conexiones de bronce/acero inoxidable)

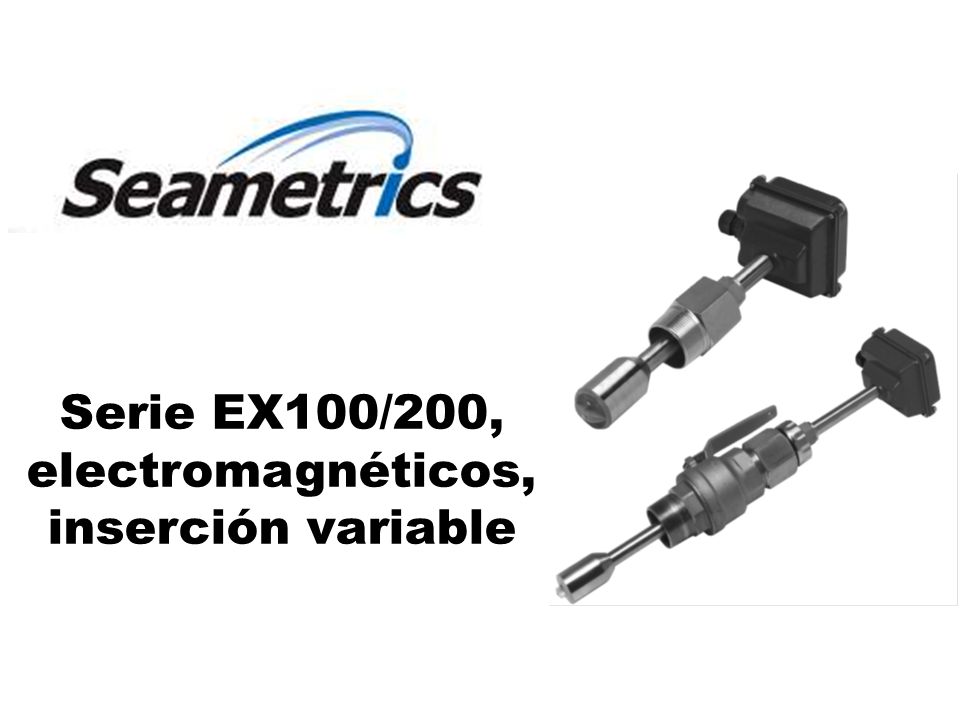

15 Serie EX100/200, electromagnéticos, inserción variable

16 Serie EX100/200, Electromagnético, de Inserción Variable
Tubería desde 3” a 72” Económico, opción Bronce, Inox Silletas/Conexiones de Seametrics para montar los medidores 24 vdc vía fuente directa ó panel solar Temperatura de 0 a 93 grados (C) Presión a 200 psi (13.8 bar) Con la lectura FT420 puede conectar a telemetría

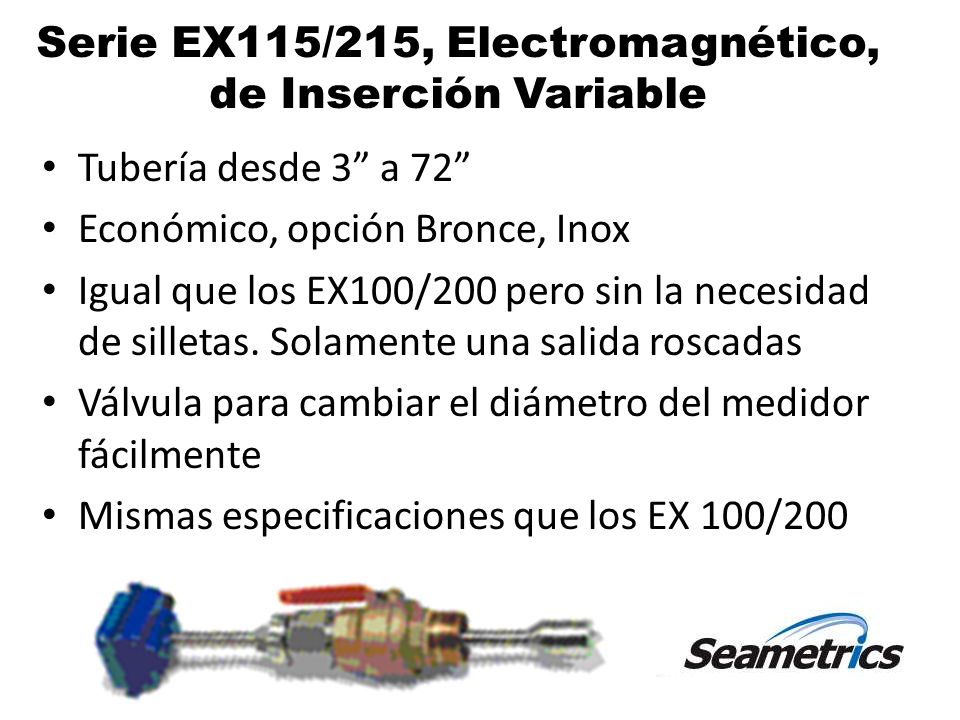

17 Serie EX115/215, Electromagnético, de Inserción Variable
Tubería desde 3” a 72” Económico, opción Bronce, Inox Igual que los EX100/200 pero sin la necesidad de silletas. Solamente una salida roscadas Válvula para cambiar el diámetro del medidor fácilmente Mismas especificaciones que los EX 100/200

18 IP80/TX80 Medidores de Inserción Fija, mecánico
IP 80, Mecánico de Paleta Tubería desde 1/2” a 8” Económico, opción Bronce, PVC, Inox Silletas/Conexiones de Seametrics para montar los medidores Puede usar la lectura digital FT415 (batería) ó FT420 (24 vdc vía fuente directa) para telemetría Temperatura de 90 grados (55 pvc)(C) Presión a 200 psi (175 psi PVC) Presión de % TX 80, Mecánico de Turbina Tubería desde 1.5” a 8” Silletas/ Conexiones de Seametricas para Montarlos FT415 ó FT420 para la lectura Presión a 200 psi (175 psi PVC) Temperatura de 90 grados (175 psi PVC) Precisión de %

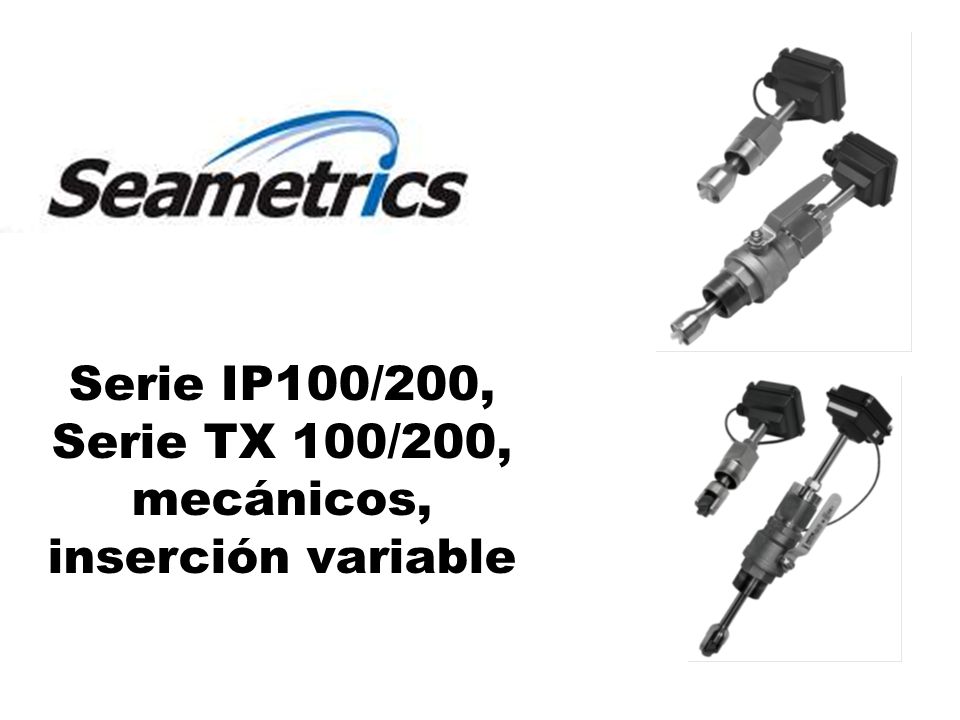

19 Serie IP100/200, Serie TX 100/200, mecánicos, inserción variable

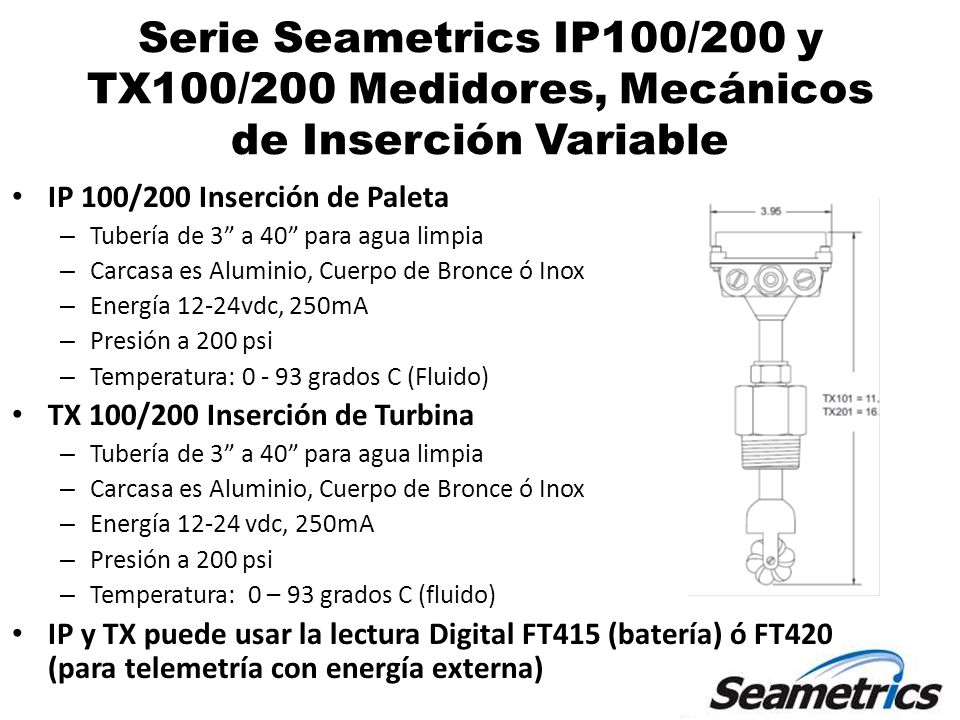

20 Serie Seametrics IP100/200 y TX100/200 Medidores, Mecánicos de Inserción Variable
IP 100/200 Inserción de Paleta Tubería de 3” a 40” para agua limpia Carcasa es Aluminio, Cuerpo de Bronce ó Inox Energía 12-24vdc, 250mA Presión a 200 psi Temperatura: grados C (Fluido) TX 100/200 Inserción de Turbina Energía vdc, 250mA Temperatura: 0 – 93 grados C (fluido) IP y TX puede usar la lectura Digital FT415 (batería) ó FT420 (para telemetría con energía externa)

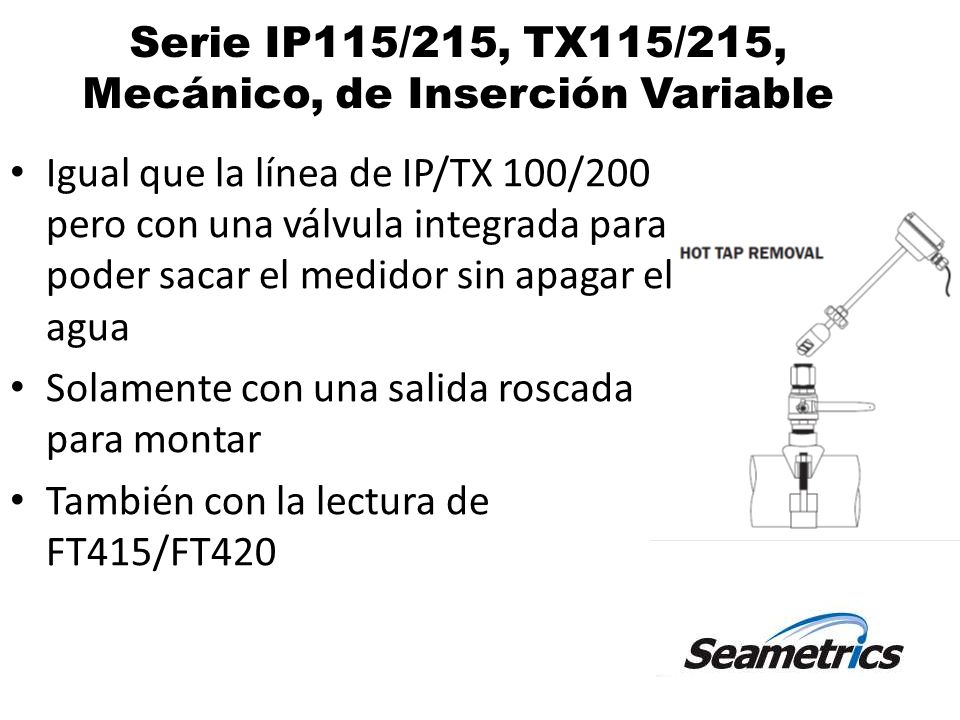

21 Serie IP115/215, TX115/215, Mecánico, de Inserción Variable
Igual que la línea de IP/TX 100/200 pero con una válvula integrada para poder sacar el medidor sin apagar el agua Solamente con una salida roscada para montar También con la lectura de FT415/FT420

22 Silletas, Acoples, otras Conexiones para los medidores de Seametrics -TX -EX -IP -WT -WMP -PE

23 Silletas, Acoples, Conexiones para productos de Seametrics
Depende del modelo De diferentes materiales (PVC, Acero INOX, Acero de Carbón) Diferentes diámetros (de 1” hasta 24” ó más) Rango de 150 a 200 psi (depende del modelo, diámetro)

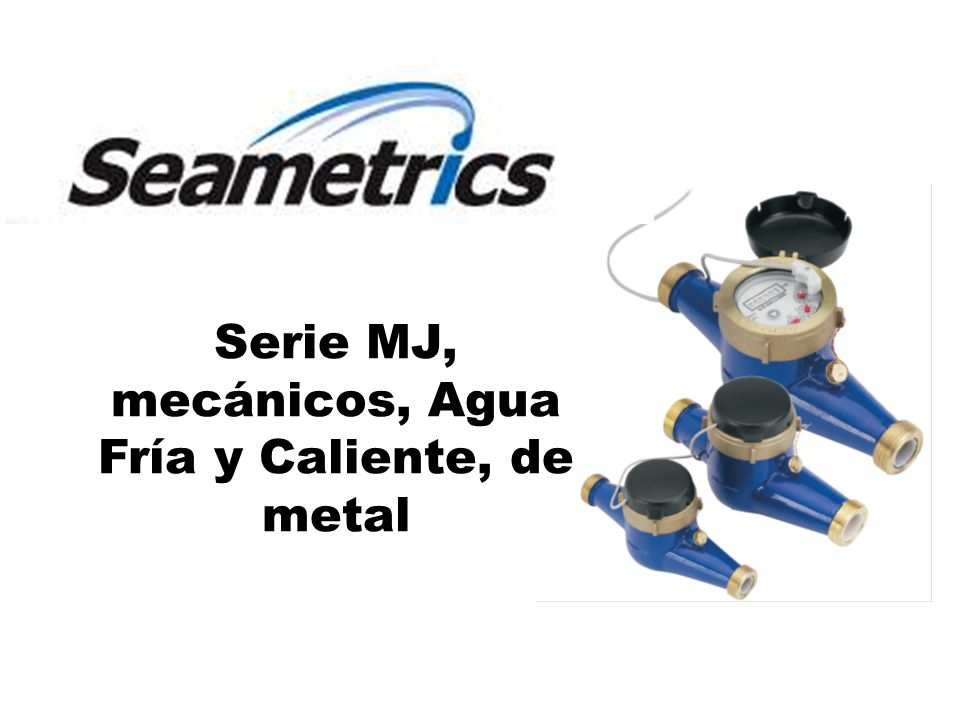

24 Serie MJ, mecánicos, Agua Fría y Caliente, de metal

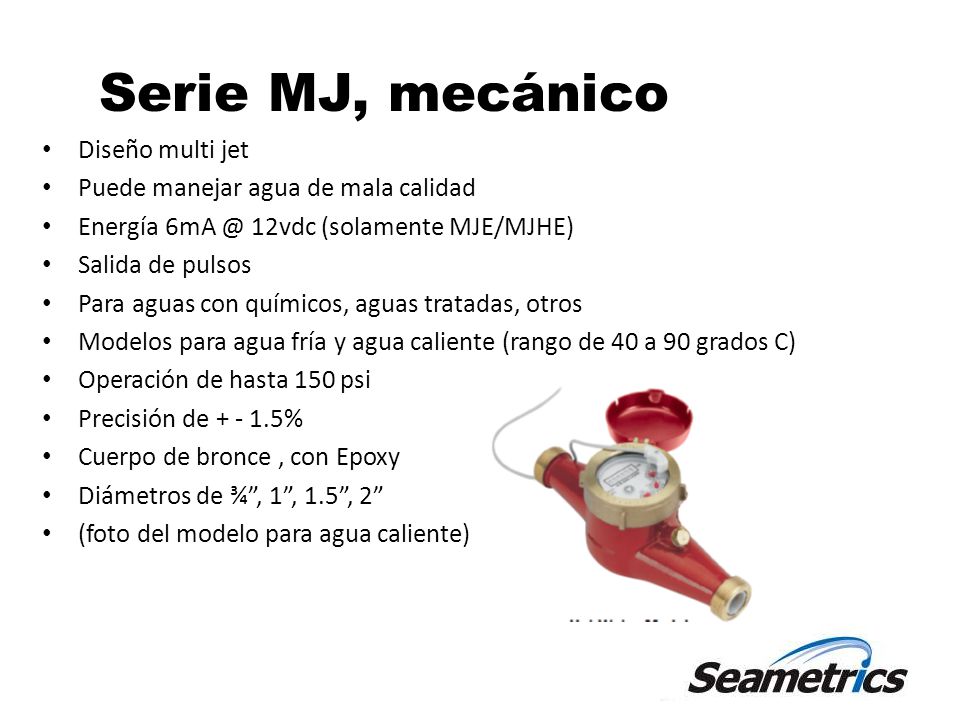

25 Serie MJ, mecánico Diseño multi jet Puede manejar agua de mala calidad
Energía 12vdc (solamente MJE/MJHE) Salida de pulsos Para aguas con químicos, aguas tratadas, otros Modelos para agua fría y agua caliente (rango de 40 a 90 grados C) Operación de hasta 150 psi Precisión de % Cuerpo de bronce , con Epoxy Diámetros de ¾”, 1”, 1.5”, 2” (foto del modelo para agua caliente)

26 Serie MJN, mecánico Diseño multi jet
PARA AGUA POTABLE, CERTIFICACION NSF Puede manejar agua de mala calidad Energía 12vdc (solamente MJE/MJHE) Salida de pulsos Para aguas con químicos, aguas tratadas, otros Modelos para agua fría y agua caliente (rango de 40 a 90 grados C) Operación de hasta 150 psi Precisión de % Cuerpo de bronce , con Epoxy Diámetros de ¾”, 1”, 1.5”, 2” (foto del modelo para agua caliente)

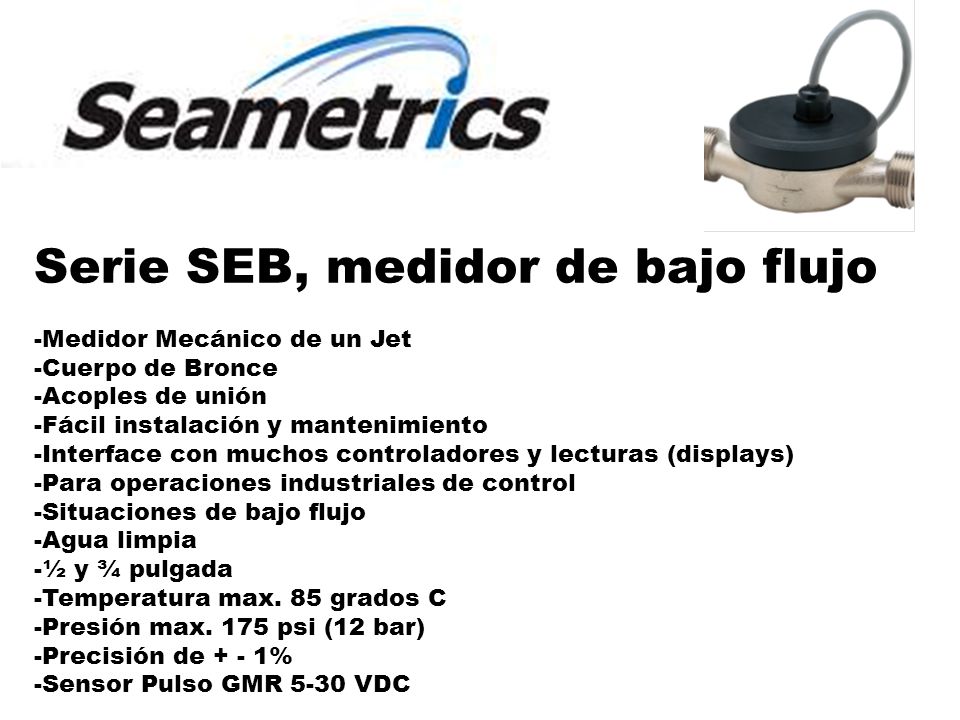

27 Serie SEB, medidor de bajo flujo -Medidor Mecánico de un Jet -Cuerpo de Bronce -Acoples de unión -Fácil instalación y mantenimiento -Interface con muchos controladores y lecturas (displays) -Para operaciones industriales de control -Situaciones de bajo flujo -Agua limpia -½ y ¾ pulgada -Temperatura max. 85 grados C -Presión max. 175 psi (12 bar) -Precisión de + - 1% -Sensor Pulso GMR 5-30 VDC

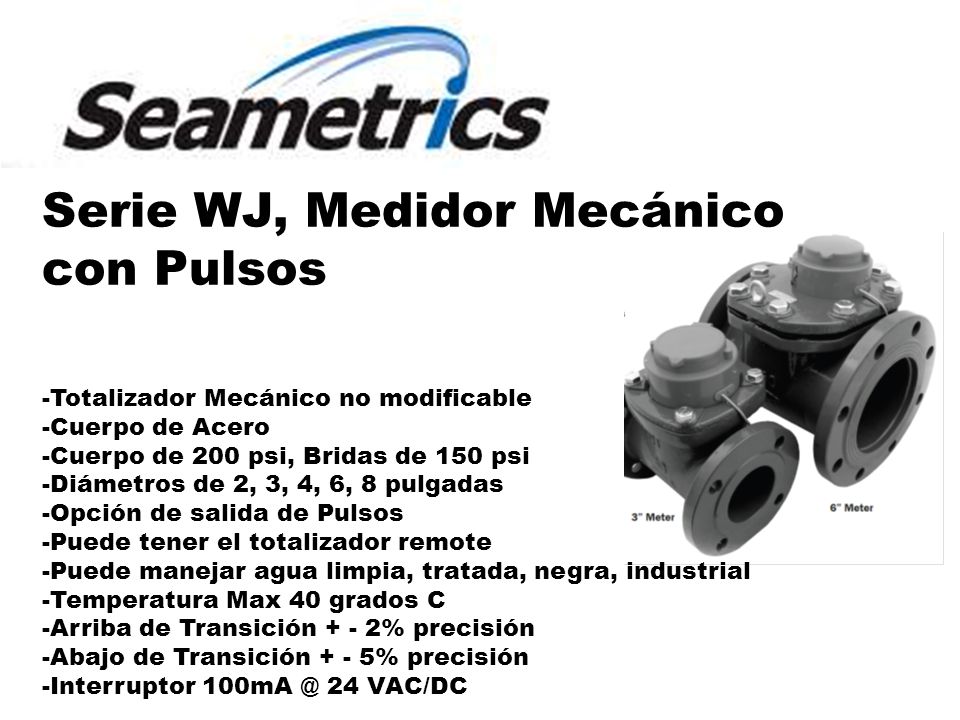

28 Serie WJ, Medidor Mecánico con Pulsos -Totalizador Mecánico no modificable -Cuerpo de Acero -Cuerpo de 200 psi, Bridas de 150 psi -Diámetros de 2, 3, 4, 6, 8 pulgadas -Opción de salida de Pulsos -Puede tener el totalizador remote -Puede manejar agua limpia, tratada, negra, industrial -Temperatura Max 40 grados C -Arriba de Transición + - 2% precisión -Abajo de Transición + - 5% precisión -Interruptor 24 VAC/DC

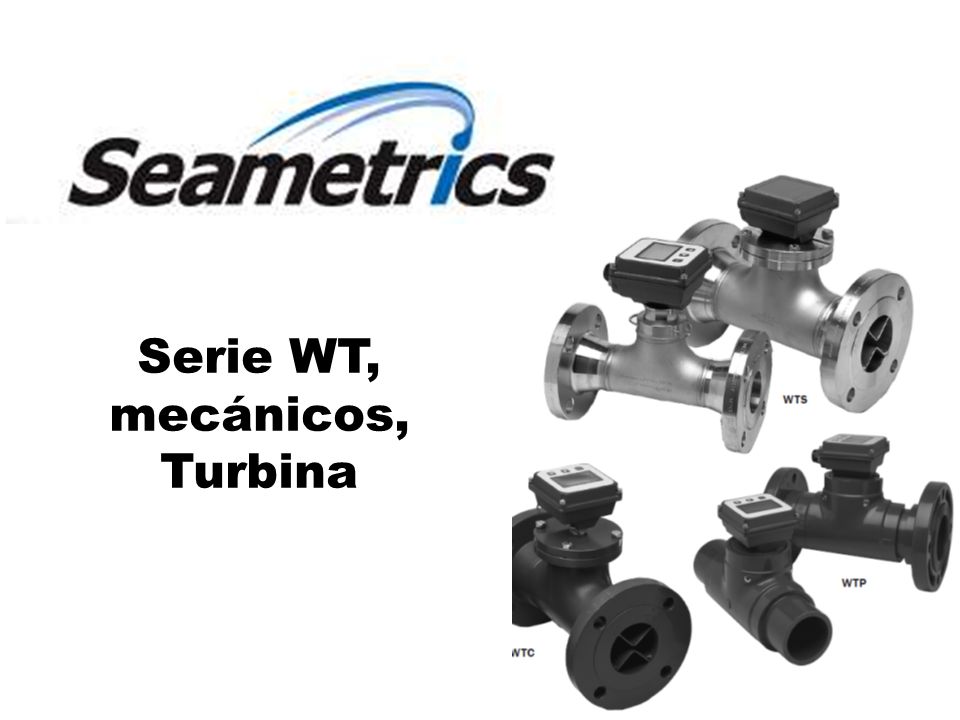

29 Serie WT, mecánicos, Turbina

30 Serie WT, mecánico, Turbina
Solamente 1 pieza que mueve Puede reparar en campo sin sacarlo de la línea Opciones de materiales para compatibilidad química del fluido Puede usar la lectura digital FT415 (batería) ó FT420 (energía externa y para telemetría) Variedad de Lectura controles Para Tratamiento de Aguas, Aguas Negras Control de Fluidos Industriales Monitoreo de enfriar agua Diámetros de 2, 3, 4, 6, 8 pulgadas de diámetro WTP con cuerpo de PVC WTC con cuerpo de Acero de Carbón WTS con cuerpo de Acero Inoxidable Salida de pulsos 4-20m, para telemetría

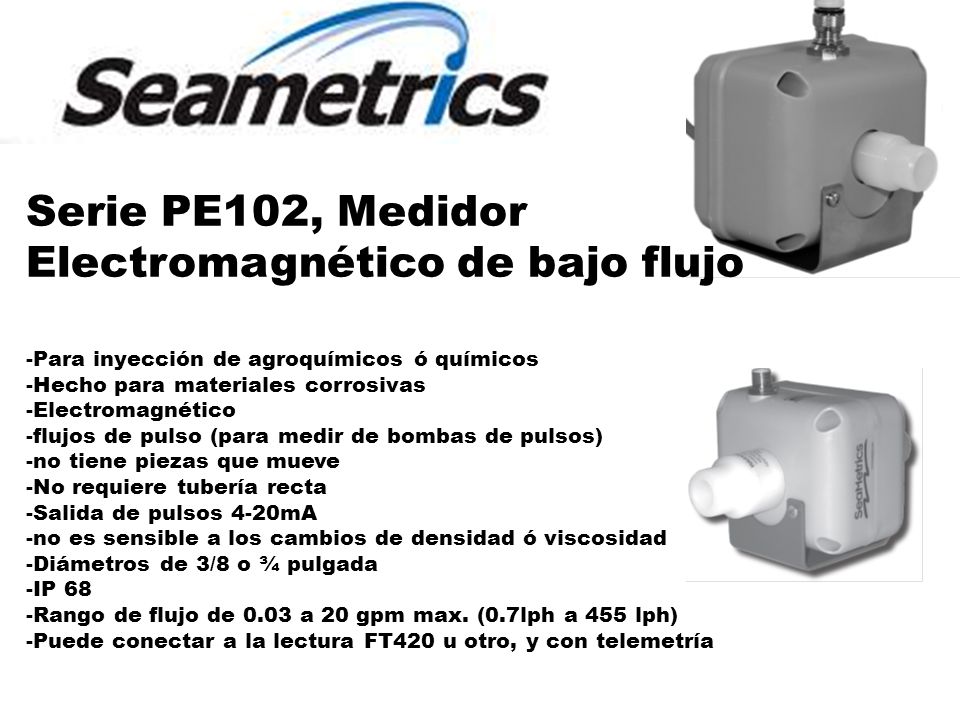

31 Serie PE102, Medidor Electromagnético de bajo flujo -Para inyección de agroquímicos ó químicos -Hecho para materiales corrosivas -Electromagnético -flujos de pulso (para medir de bombas de pulsos) -no tiene piezas que mueve -No requiere tubería recta -Salida de pulsos 4-20mA -no es sensible a los cambios de densidad ó viscosidad -Diámetros de 3/8 o ¾ pulgada -IP 68 -Rango de flujo de 0.03 a 20 gpm max. (0.7lph a 455 lph) -Puede conectar a la lectura FT420 u otro, y con telemetría

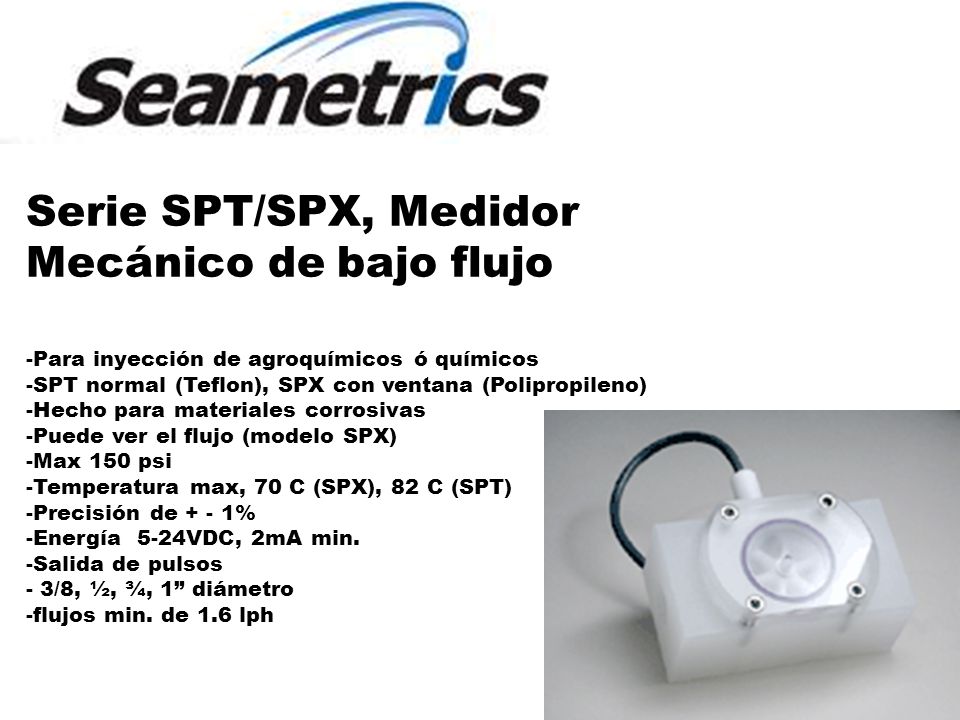

32 Serie SPT/SPX, Medidor Mecánico de bajo flujo -Para inyección de agroquímicos ó químicos -SPT normal (Teflon), SPX con ventana (Polipropileno) -Hecho para materiales corrosivas -Puede ver el flujo (modelo SPX) -Max 150 psi -Temperatura max, 70 C (SPX), 82 C (SPT) -Precisión de + - 1% -Energía 5-24VDC, 2mA min. -Salida de pulsos - 3/8, ½, ¾, 1” diámetro -flujos min. de 1.6 lph

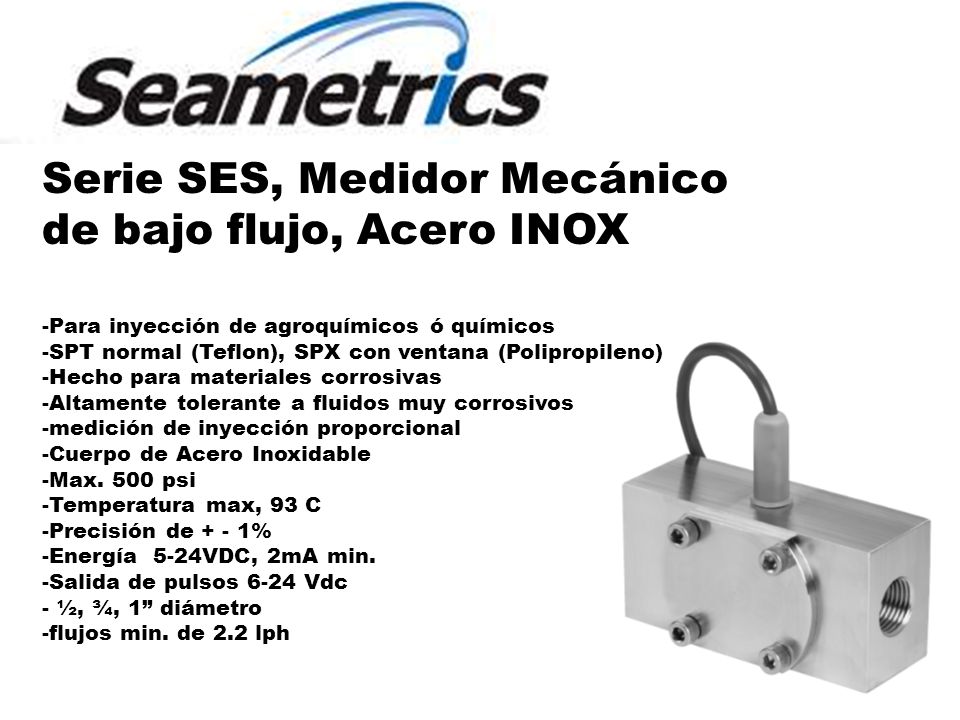

33 Serie SES, Medidor Mecánico de bajo flujo, Acero INOX -Para inyección de agroquímicos ó químicos -SPT normal (Teflon), SPX con ventana (Polipropileno) -Hecho para materiales corrosivas -Altamente tolerante a fluidos muy corrosivos -medición de inyección proporcional -Cuerpo de Acero Inoxidable -Max. 500 psi -Temperatura max, 93 C -Precisión de + - 1% -Energía 5-24VDC, 2mA min. -Salida de pulsos 6-24 Vdc - ½, ¾, 1” diámetro -flujos min. de 2.2 lph

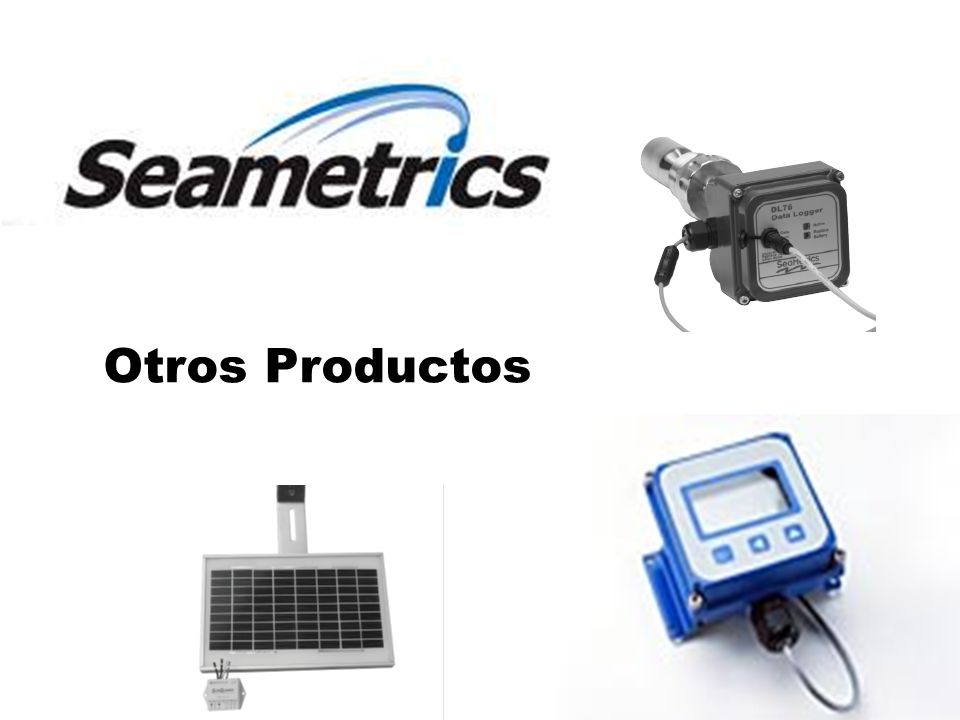

34 Otros Productos

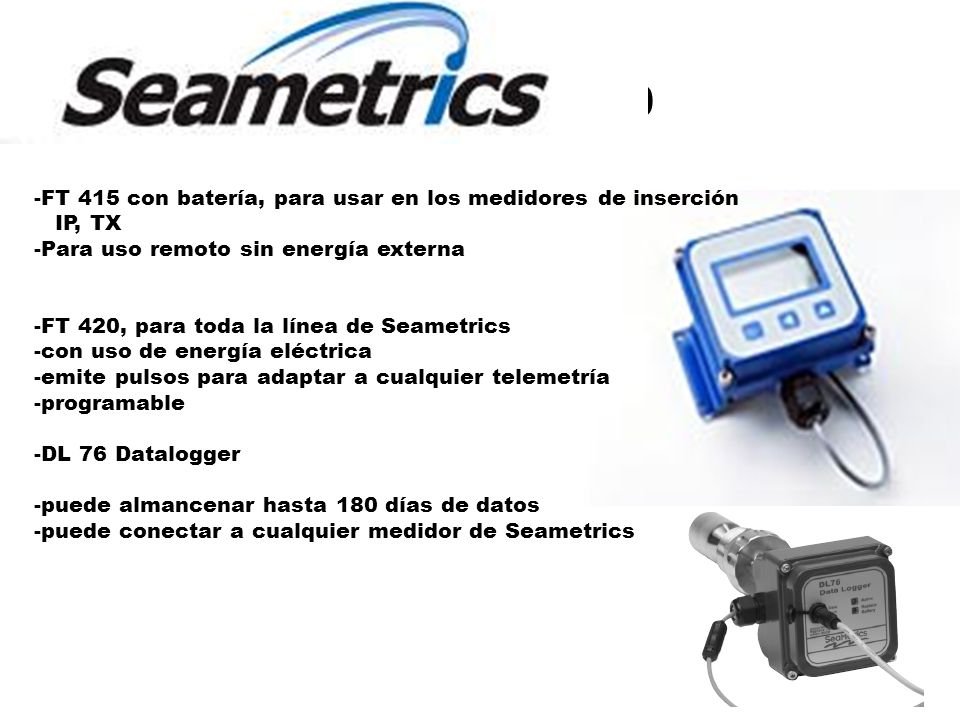

35 Lectura Digital FT 415/ FT 415 con batería, para usar en los medidores de inserción IP, TX -Para uso remoto sin energía externa -FT 420, para toda la línea de Seametrics -con uso de energía eléctrica -emite pulsos para adaptar a cualquier telemetría -programable -DL 76 Datalogger -puede almancenar hasta 180 días de datos -puede conectar a cualquier medidor de Seametrics

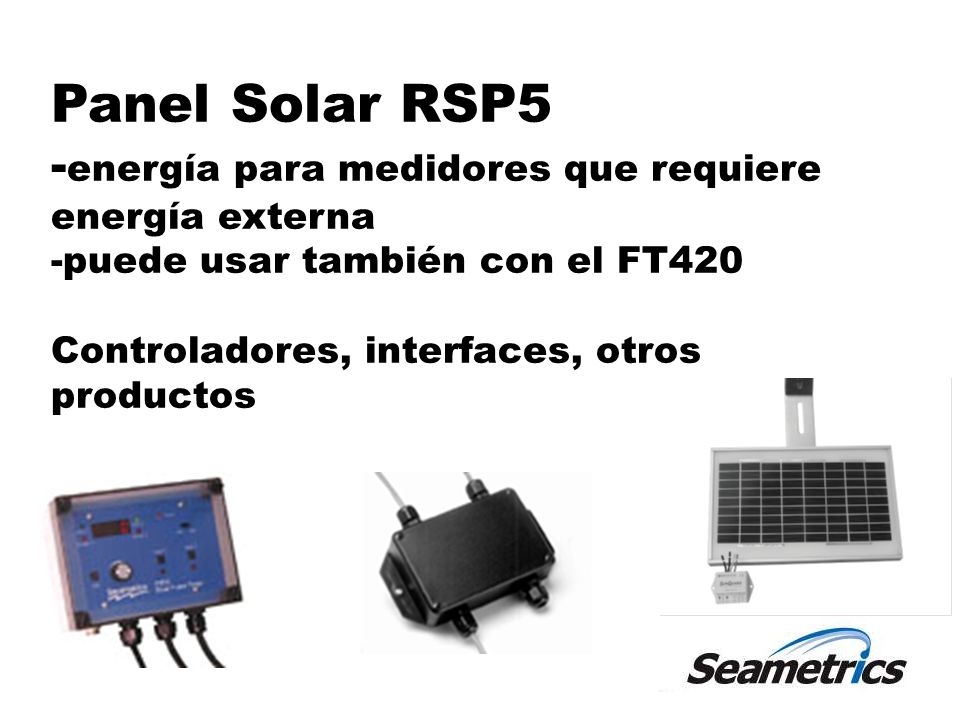

36 Panel Solar RSP5 -energía para medidores que requiere energía externa -puede usar también con el FT420 Controladores, interfaces, otros productos

37 Gracias, Willard Grevson, Gerente America Latina
