Una obra maestra de seguridad

Presentación del tema: "Una obra maestra de seguridad"— Transcripción de la presentación:

1 Una obra maestra de seguridad
Bienvenidos Una obra maestra de seguridad

2 Versiones de paneles Spectra
Total zonas Zonas básicas X 2 + 2 X 2 + 2 1759EX = 7 (Receptor MAGELLAN incorporado) 1738EX Digiplex 48-Zone Digital Bus System. What is it? It’s a multiplexed system that consists of: - a digital bi-directional communication bus - addressable PIRs and door contacts - one bus for up to 95 bus modules - remote/local programming of all bus modules - full supervision - sabotage-proof technology 1 zona de teclado 1686V 1 zona de teclado 1686V Zonas en el panel

3 Características principales
Bus de comunicaciones de 4 hilos Expansible a 16 zonas 2 particiones independientes 48 códigos de usuario 256 eventos en memoria 1738EX Digiplex Main Features Up to 48 addressable zones 4 true partitions 96 user codes 1024 events buffered 1.7A switching power supply Built-in access control 1 zona de teclado 1686V 1 zona de teclado 1686V

4 Expansión de zonas Se conecta en cualquier lugar del bus
Módulos de expansión de 4 u 8 zonas Compatible con todos los paneles Spectra Reconocimiento automático de panel (APR) con APR3-ZX4 and APR3-ZX8 1738EX 4 Zonas SPC-ZX4 APR3-ZX4 8 Zonas SPC-ZX8 APR3-ZX8 O también Built-in Access Control 32 doors/readers 16 schedules (2 periods each) 16 access levels 365 holidays Log access events Arm/disarm with access card Requires one DGP-641ACC per door

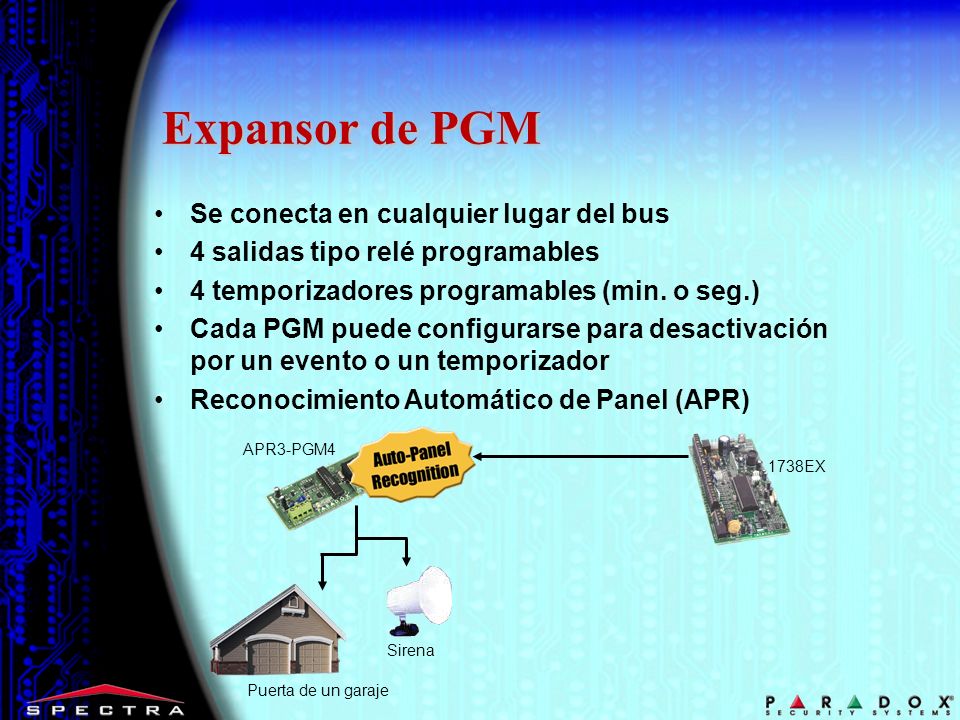

5 Expansor de PGM Se conecta en cualquier lugar del bus
4 salidas tipo relé programables 4 temporizadores programables (min. o seg.) Cada PGM puede configurarse para desactivación por un evento o un temporizador Reconocimiento Automático de Panel (APR) APR3-PGM4 Puerta de un garaje Sirena 1738EX

6 Módulo de armado/desarmado asistido por voz
Armado o desarmado remoto por teléfono Activación o desactivación del PGM incorporado por medio del teléfono Verificación del estado del sistema Mensajes de voz claros y concisos Reconocimiento Automático de Panel (APR) APR3-ADM2 32-character programmable LCD 10-zone, 20-zone and 48-zone LED 1 keypad zone and 1 PGM per keypad

7 Módulo de impresora Se conecta directamente al bus
Puertos serial y paralelo incorporado Genera automáticamente reportes detallados Reconocimiento Automático de Panel (APR) 1738EX Impresora Laser Impresora de matriz de punto APR3-PRT1

8 Sistema inalámbrico en 433MHz
Supervisión total del sistema Tecnología de código cambiante Algoritmo de corrección de errores 8 zonas y 8 controles remotos Rango: 150m (500ft) línea de vista Display de potencia de señal Reconocimiento Automático de Panel (APR) 1 relé de alarma de 5A incorporado (+ 1 opcional)

9 Transmisores inalámbricos en 433MHz
Detector de movimiento (OMN-PMD1) Software Alive (detección contínua mientras está en modo de ahorro de energía) Sensor de doble elemento Procesamiento de señales APSP Contacto de puerta (OMN-DCT1) Dos switches de alta sensibilidad Entrada de transmisor universal Control Remoto (MG-RCT1) 8 funciones programables Rango: 100m (300 pies) línea de vista

10 Particiones Flexibles
2 particiones independientes 2 sistemas en 1 Indicación de armado separado por partición Asignación de cualquier zona a una o ambas particiones 48 códigos de usuario ARM 1 - Casa Addressable Digital Motion Detectors Connects directly to the bus Dual-element, quad-element and pet-immune models available 100% digital motion detection No additional modules, hardwire inputs or resistors required No jumpers, all settings adjustable via keypad or WinLoad software ARM 2 - Designada

11 48 Códigos de usuario Usuario Maestro Puede acceder ambas particiones
Partición 1 48 Códigos de usuario Usuario Maestro Puede acceder ambas particiones Es el nivel más alto Maestros de Partición Programan los códigos de usuario en sus respectivas particiones Códigos de usuario regulares Asignados a cualquier partición Partición 2

12 Teclados 1689 1686V 1641 1686H Programming Through any Digiplex keypad
Module broadcast feature WinLoad software remote or on-site upload/download user-friendly on-site connection at 19.2k baud with 306 adapter Memory Key hand-held plug and program device upload/download in less than 5 seconds no PC or peripheral device required connects directly to main board 1641 1686H

13 (p.ej: apagar los sensores
Flexibles y amigables LED separado para cada partición Acceso con un botón Armado con un sólo botón Activación de PGM (p.ej: apagar los sensores de fuego o abrir puerta de un garaje) 1686V

14 Diseño avanzado de teclado
Los botones del teclado indican el estado de la zona 1686V

15 Diseño avanzado de teclado
Múltiples particiones Usuario de dos particiones Digitar código Seleccionar una partición Other Digiplex Features Addressable zones 8 keyswitches (no zone required) 2-wire smoke detector input False alarm prevention package Intellizone Fuseless technology Patented dialer circuit 1686V

16 Fácil programación Por medio de:
Teclado LCD usando los métodos tradicionales de programación Llave de memoria Dispositivo de programación de bolsillo de conectar y programar Puede crear perfiles de programación Upload y download en unos pocos segundos No se requiere computador o dispositivo adicional Se conecta directamente al panel Programming Through any Digiplex keypad Module broadcast feature WinLoad software remote or on-site upload/download user-friendly on-site connection at 19.2k baud with 306 adapter Memory Key hand-held plug and program device upload/download in less than 5 seconds no PC or peripheral device required connects directly to main board

17 Upload/download local o remoto

18 Gracias por elegir Paradox !
