1 1-TRANSMISORES 2-ROUTER INALANBRIOS 3-TARJETAS DE RED
TEMAS 1-TRANSMISORES 2-ROUTER INALANBRIOS 3-TARJETAS DE RED

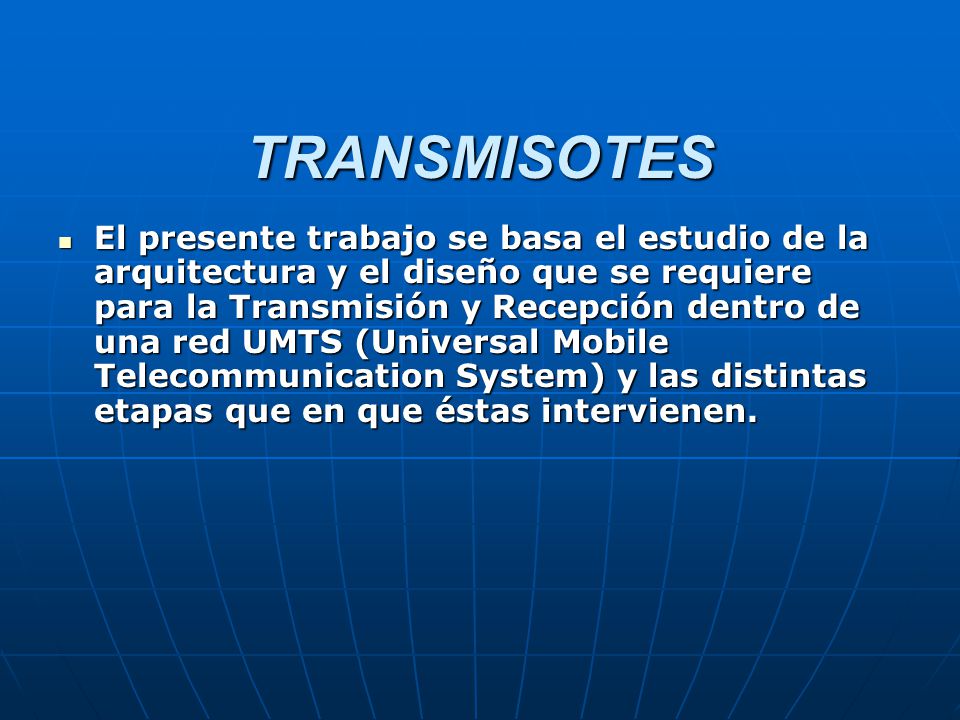

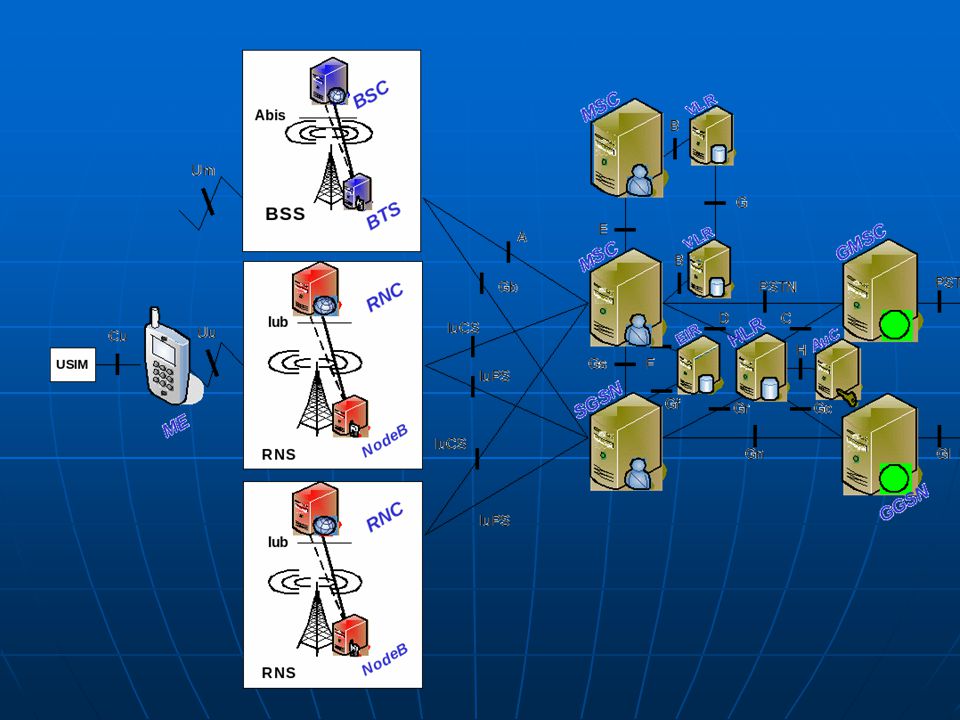

2 TRANSMISOTES El presente trabajo se basa el estudio de la arquitectura y el diseño que se requiere para la Transmisión y Recepción dentro de una red UMTS (Universal Mobile Telecommunication System) y las distintas etapas que en que éstas intervienen.

3

4

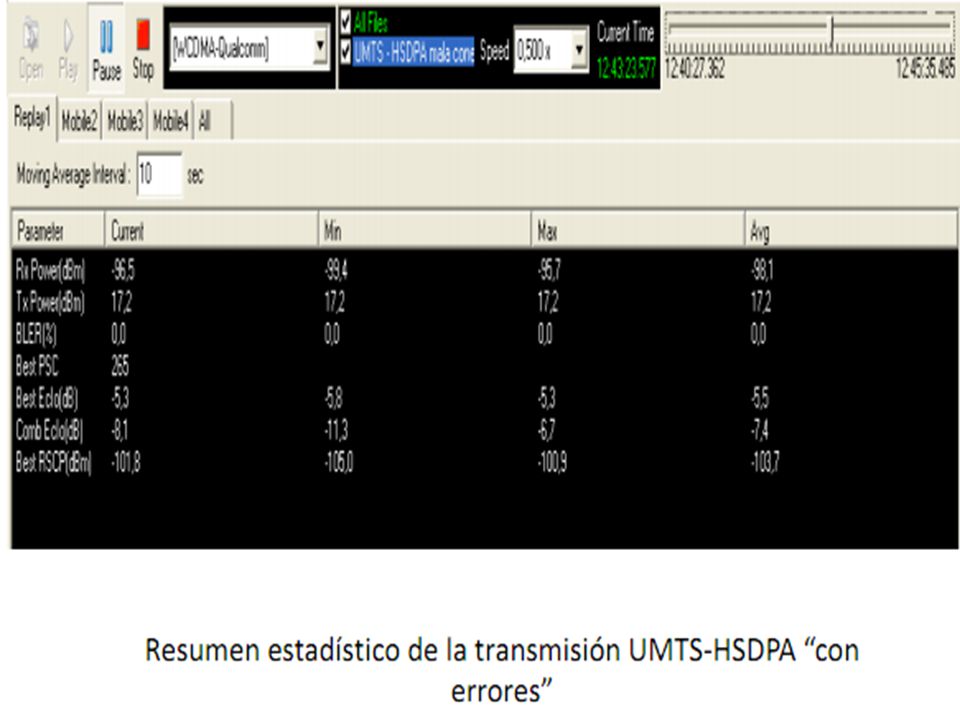

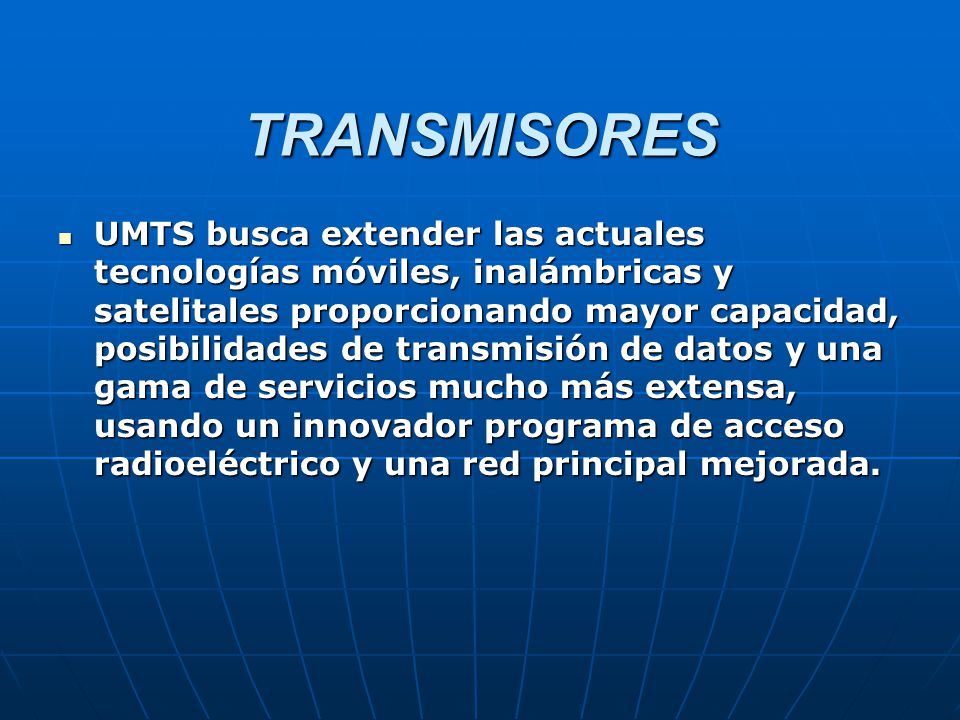

5 TRANSMISORES UMTS busca extender las actuales tecnologías móviles, inalámbricas y satelitales proporcionando mayor capacidad, posibilidades de transmisión de datos y una gama de servicios mucho más extensa, usando un innovador programa de acceso radioeléctrico y una red principal mejorada.

6

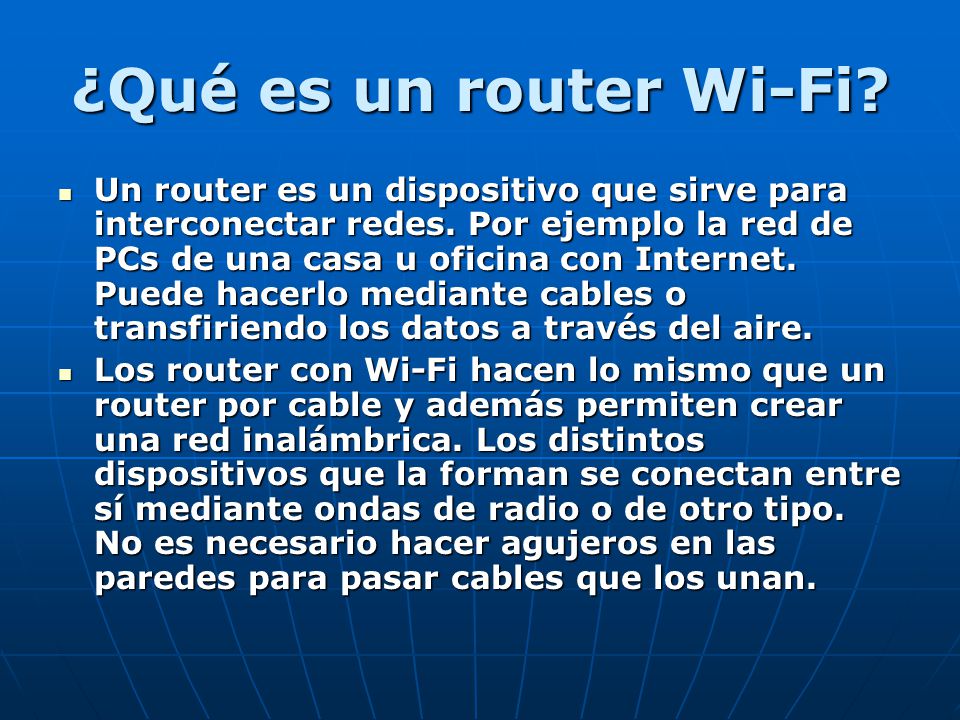

7 ¿Qué es un router Wi-Fi? Un router es un dispositivo que sirve para interconectar redes. Por ejemplo la red de PCs de una casa u oficina con Internet. Puede hacerlo mediante cables o transfiriendo los datos a través del aire. Los router con Wi-Fi hacen lo mismo que un router por cable y además permiten crear una red inalámbrica. Los distintos dispositivos que la forman se conectan entre sí mediante ondas de radio o de otro tipo. No es necesario hacer agujeros en las paredes para pasar cables que los unan.

8

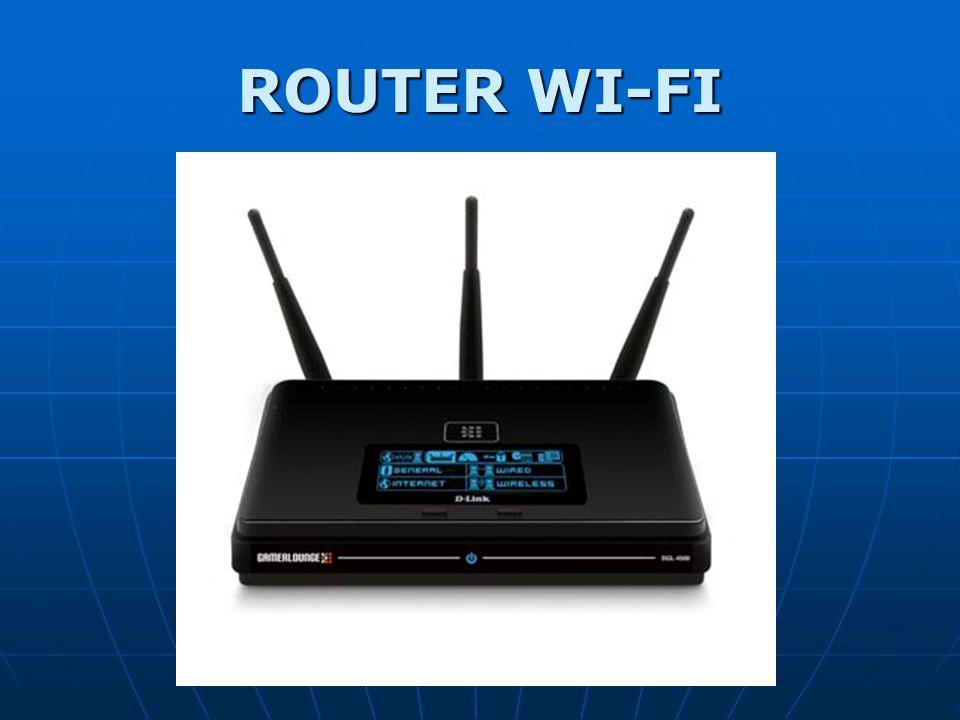

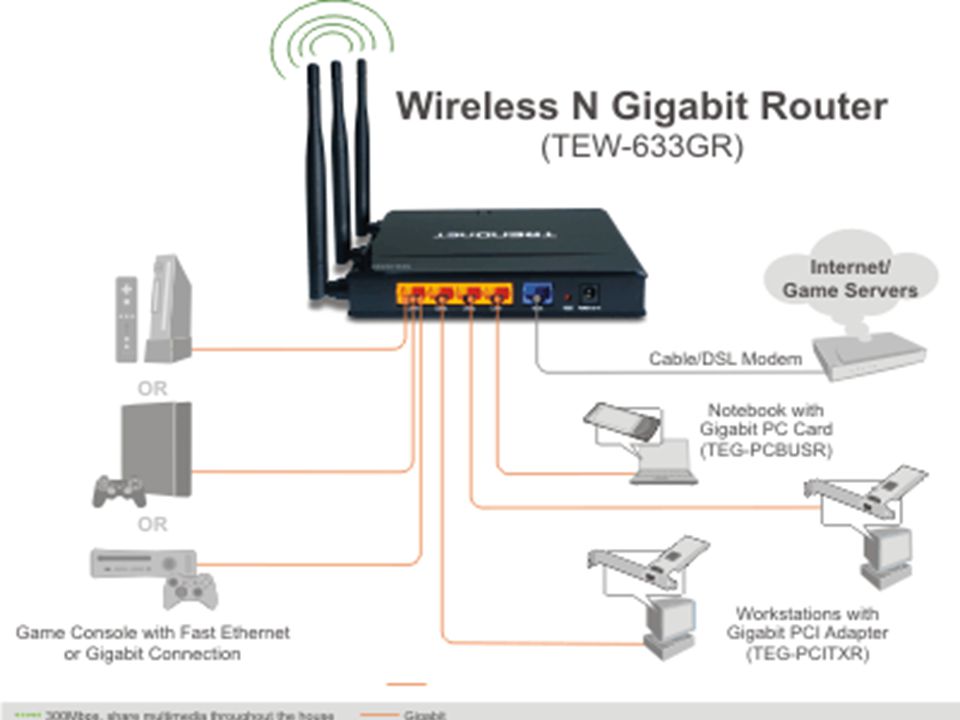

9 ROUTER WI-FI

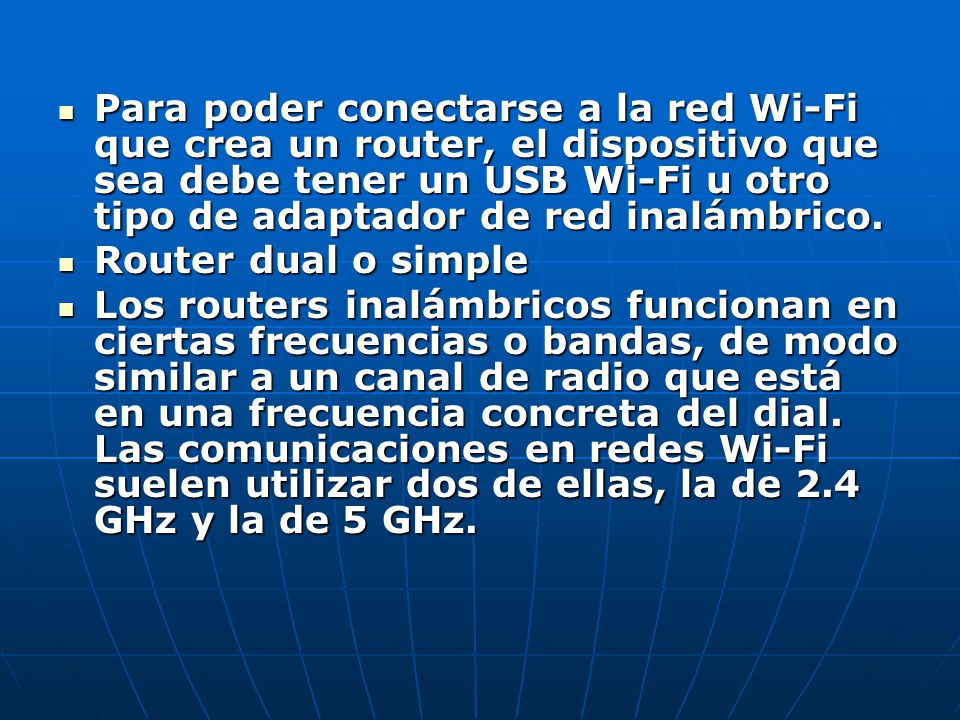

10 Para poder conectarse a la red Wi-Fi que crea un router, el dispositivo que sea debe tener un USB Wi-Fi u otro tipo de adaptador de red inalámbrico. Router dual o simple Los routers inalámbricos funcionan en ciertas frecuencias o bandas, de modo similar a un canal de radio que está en una frecuencia concreta del dial. Las comunicaciones en redes Wi-Fi suelen utilizar dos de ellas, la de 2.4 GHz y la de 5 GHz.

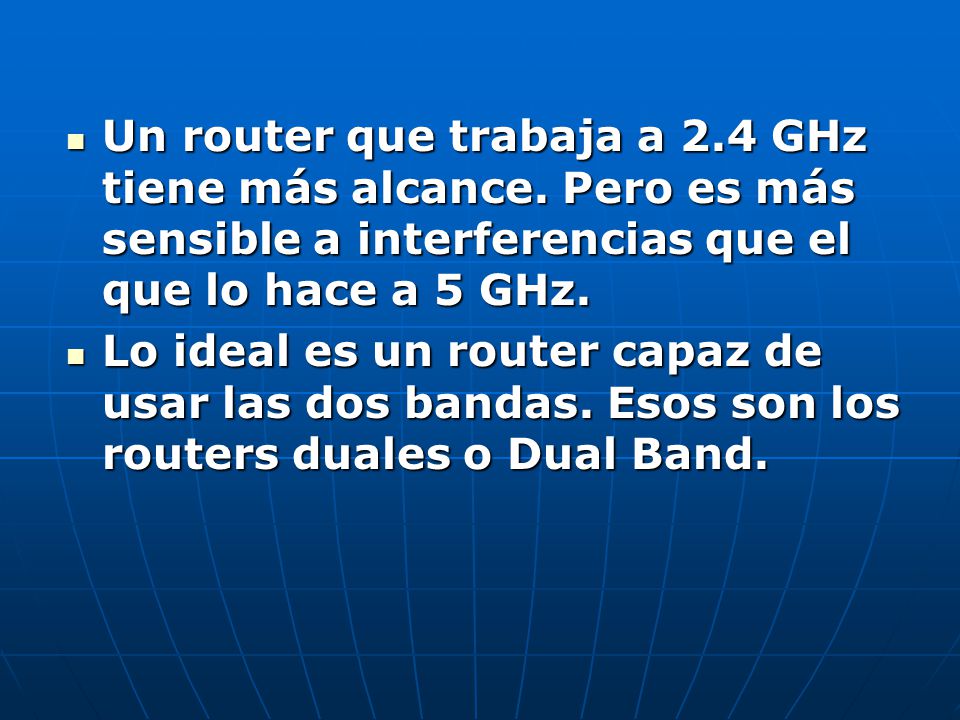

11 Un router que trabaja a 2. 4 GHz tiene más alcance
Un router que trabaja a 2.4 GHz tiene más alcance. Pero es más sensible a interferencias que el que lo hace a 5 GHz. Lo ideal es un router capaz de usar las dos bandas. Esos son los routers duales o Dual Band.

12 AUMENTAR LA SEÑAL DE WI-FI

13 Un router dual saca el mejor partido de ambas frecuencias
Un router dual saca el mejor partido de ambas frecuencias. Además te permite unir a tu red inalámbrica dispositivos adicionales que usen unan u otra banda (tu iPad, iPhone u otros teléfono, Kindle, Nook, iPod, etc.). No todos pueden utilizar las dos.

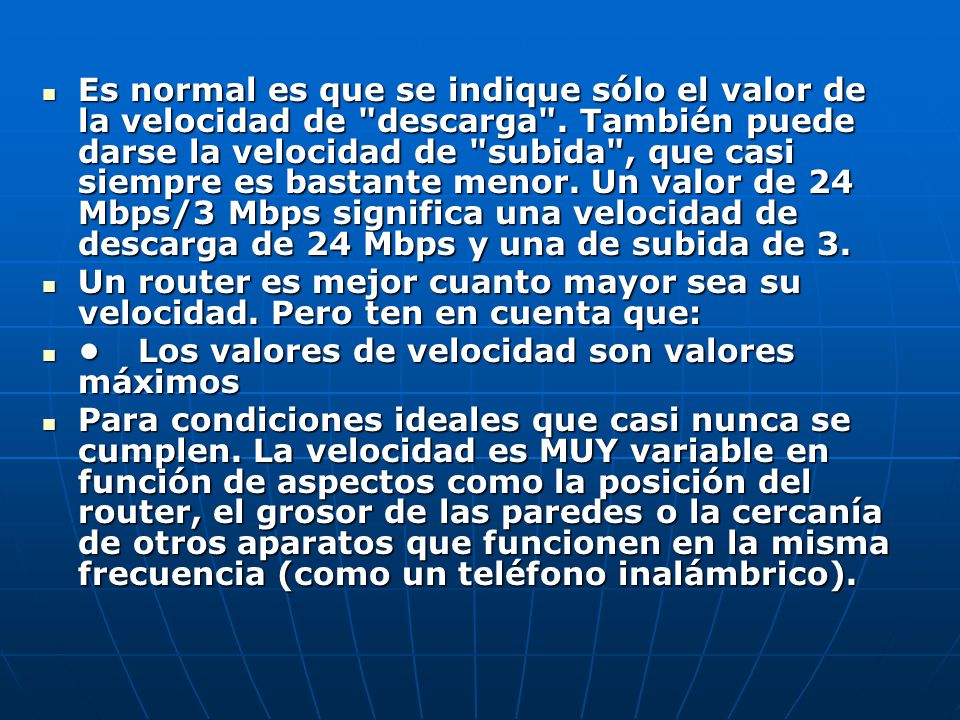

14 Es normal es que se indique sólo el valor de la velocidad de "descarga". También puede darse la velocidad de "subida", que casi siempre es bastante menor. Un valor de 24 Mbps/3 Mbps significa una velocidad de descarga de 24 Mbps y una de subida de 3. Un router es mejor cuanto mayor sea su velocidad. Pero ten en cuenta que: • Los valores de velocidad son valores máximos Para condiciones ideales que casi nunca se cumplen. La velocidad es MUY variable en función de aspectos como la posición del router, el grosor de las paredes o la cercanía de otros aparatos que funcionen en la misma frecuencia (como un teléfono inalámbrico).

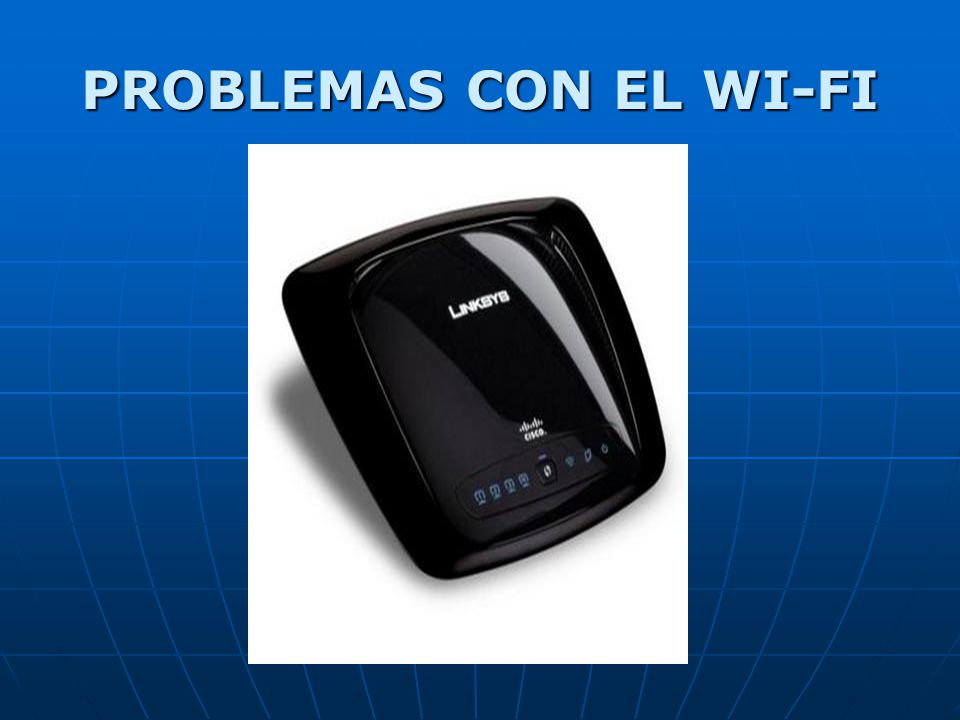

15 PROBLEMAS CON EL WI-FI

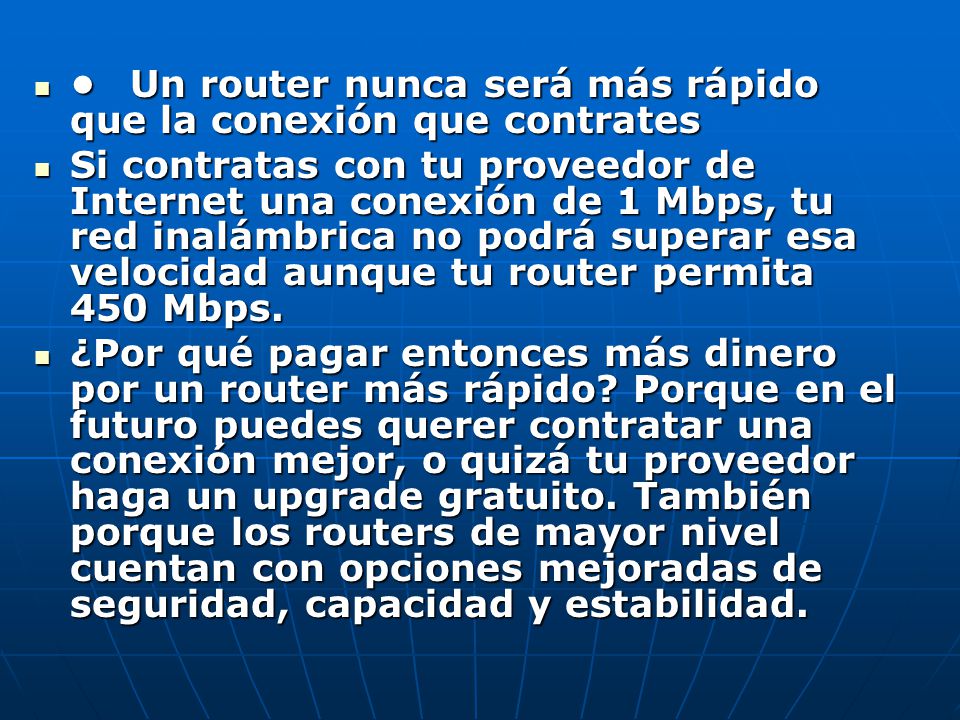

16 • Un router nunca será más rápido que la conexión que contrates
Si contratas con tu proveedor de Internet una conexión de 1 Mbps, tu red inalámbrica no podrá superar esa velocidad aunque tu router permita 450 Mbps. ¿Por qué pagar entonces más dinero por un router más rápido? Porque en el futuro puedes querer contratar una conexión mejor, o quizá tu proveedor haga un upgrade gratuito. También porque los routers de mayor nivel cuentan con opciones mejoradas de seguridad, capacidad y estabilidad.

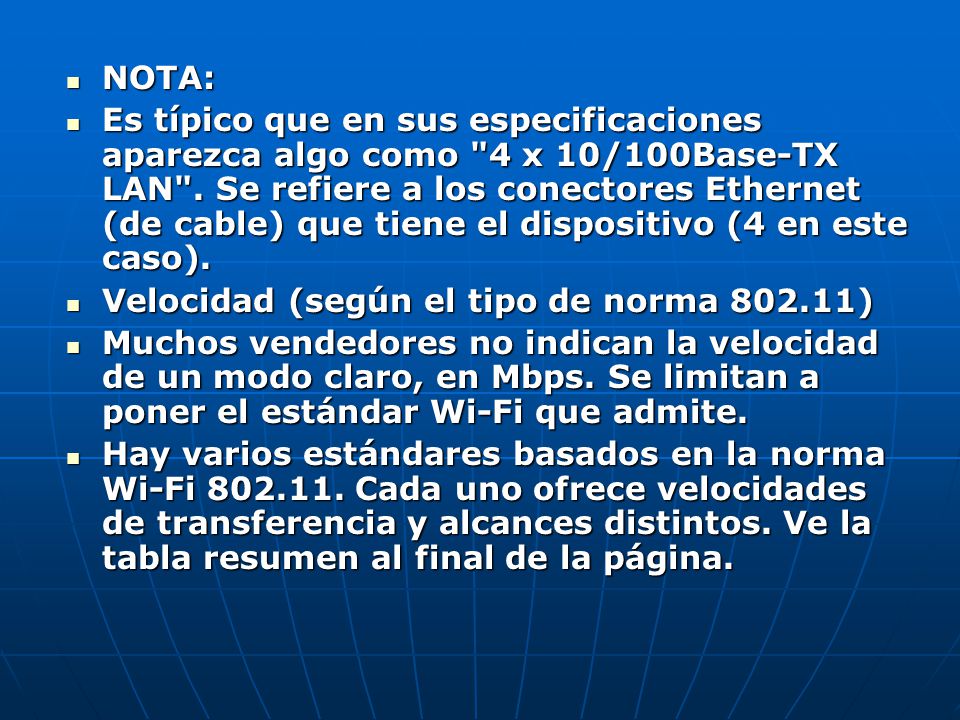

17 NOTA: Es típico que en sus especificaciones aparezca algo como "4 x 10/100Base-TX LAN". Se refiere a los conectores Ethernet (de cable) que tiene el dispositivo (4 en este caso). Velocidad (según el tipo de norma ) Muchos vendedores no indican la velocidad de un modo claro, en Mbps. Se limitan a poner el estándar Wi-Fi que admite. Hay varios estándares basados en la norma Wi-Fi Cada uno ofrece velocidades de transferencia y alcances distintos. Ve la tabla resumen al final de la página.

18

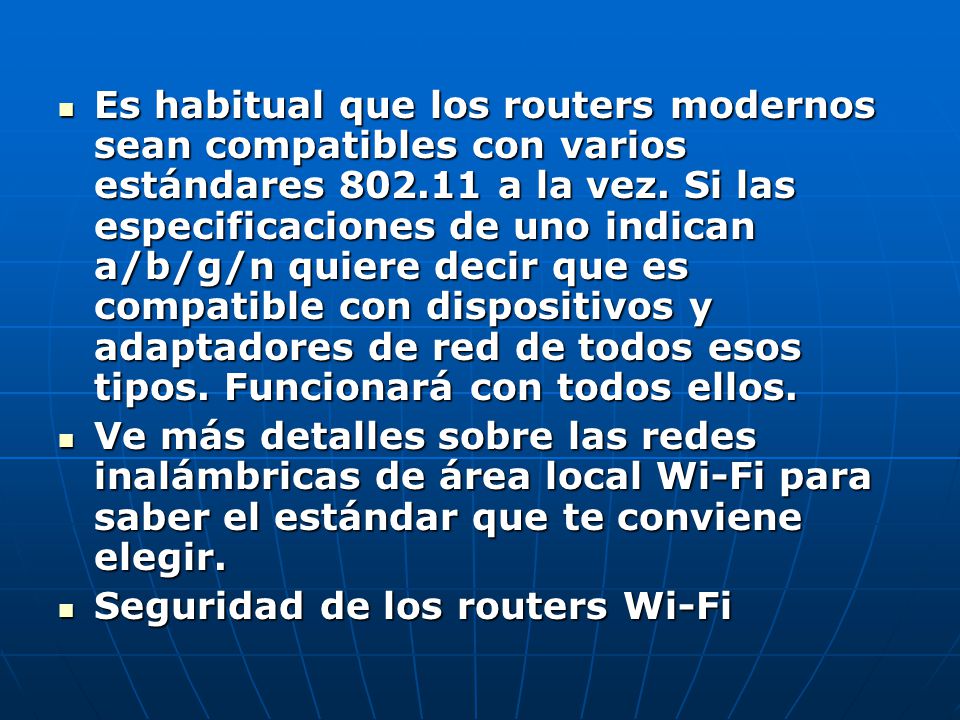

19 Es habitual que los routers modernos sean compatibles con varios estándares a la vez. Si las especificaciones de uno indican a/b/g/n quiere decir que es compatible con dispositivos y adaptadores de red de todos esos tipos. Funcionará con todos ellos. Ve más detalles sobre las redes inalámbricas de área local Wi-Fi para saber el estándar que te conviene elegir. Seguridad de los routers Wi-Fi

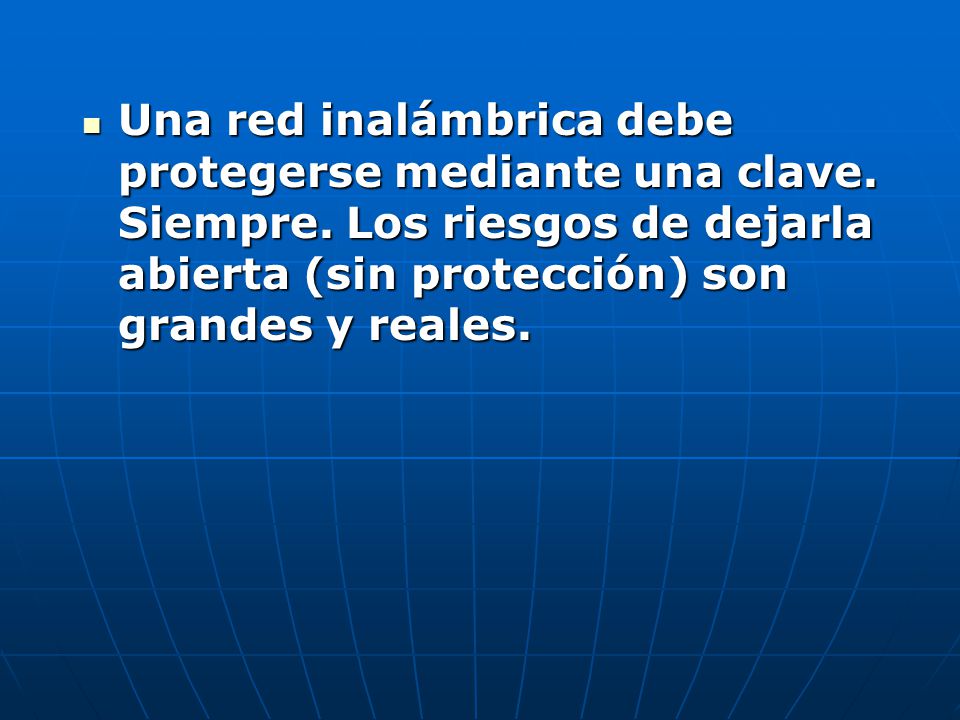

20 Una red inalámbrica debe protegerse mediante una clave. Siempre
Una red inalámbrica debe protegerse mediante una clave. Siempre. Los riesgos de dejarla abierta (sin protección) son grandes y reales.

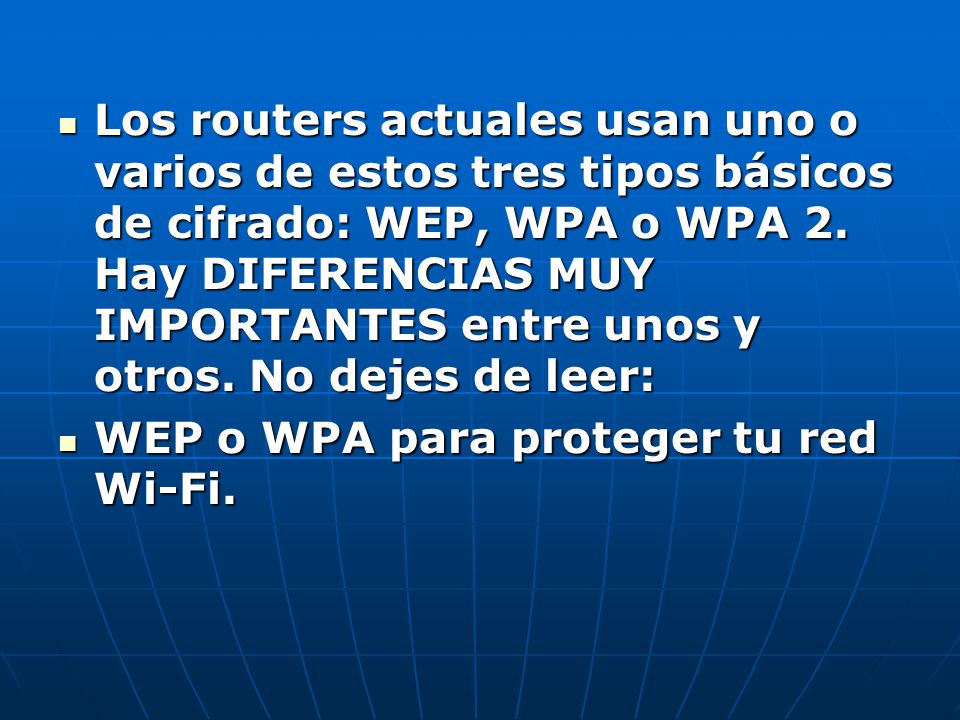

21 Los routers actuales usan uno o varios de estos tres tipos básicos de cifrado: WEP, WPA o WPA 2. Hay DIFERENCIAS MUY IMPORTANTES entre unos y otros. No dejes de leer: WEP o WPA para proteger tu red Wi-Fi.

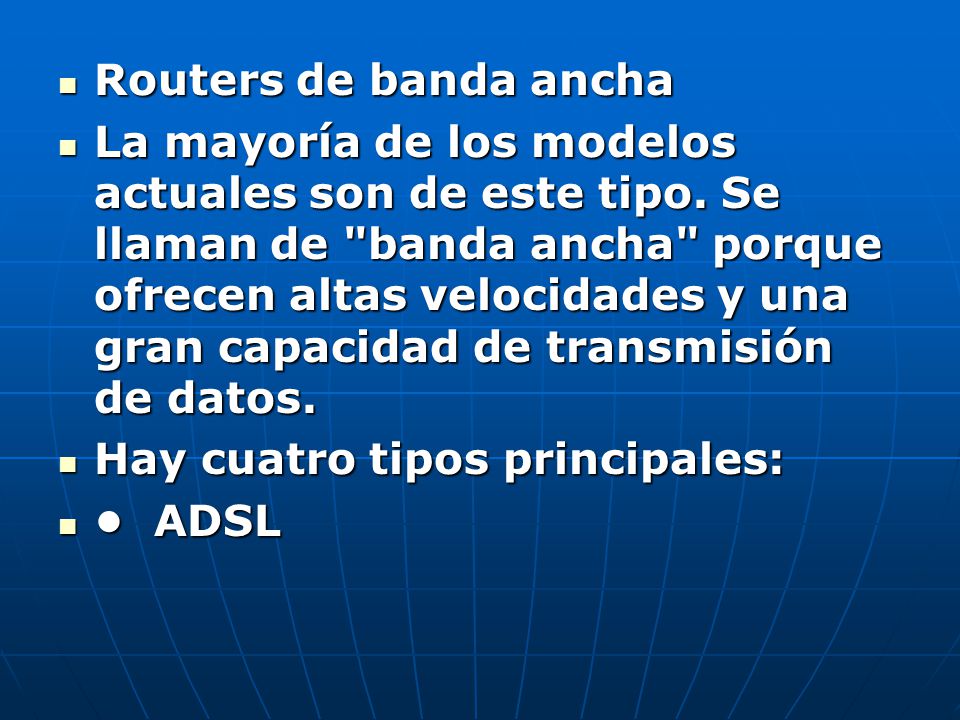

22 Routers de banda ancha La mayoría de los modelos actuales son de este tipo. Se llaman de "banda ancha" porque ofrecen altas velocidades y una gran capacidad de transmisión de datos. Hay cuatro tipos principales: • ADSL

23 Existen varias versiones

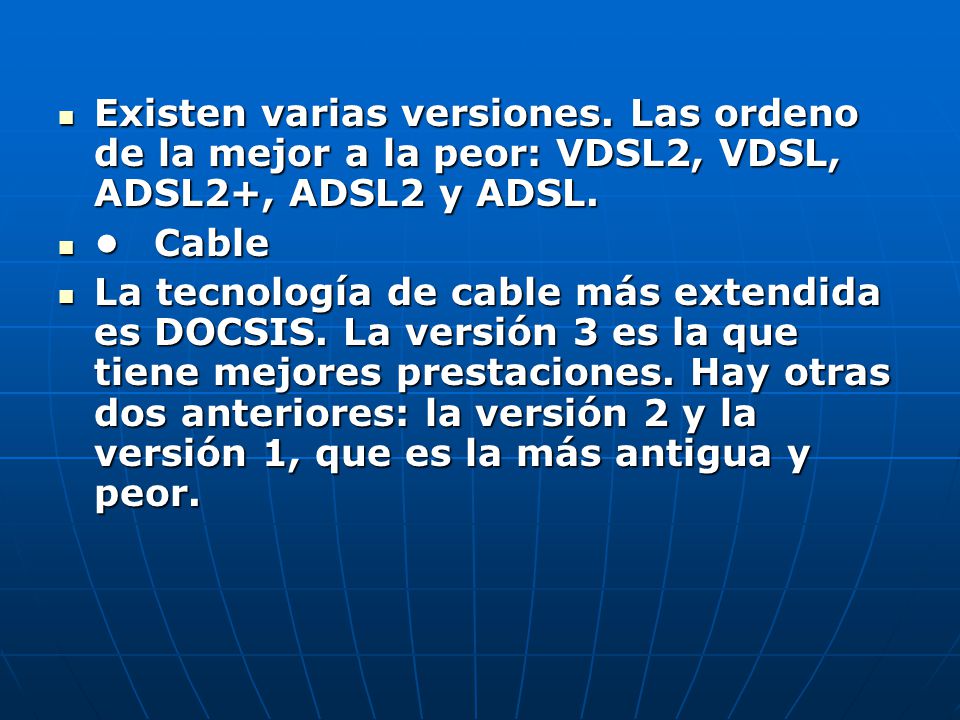

Existen varias versiones. Las ordeno de la mejor a la peor: VDSL2, VDSL, ADSL2+, ADSL2 y ADSL. • Cable La tecnología de cable más extendida es DOCSIS. La versión 3 es la que tiene mejores prestaciones. Hay otras dos anteriores: la versión 2 y la versión 1, que es la más antigua y peor.

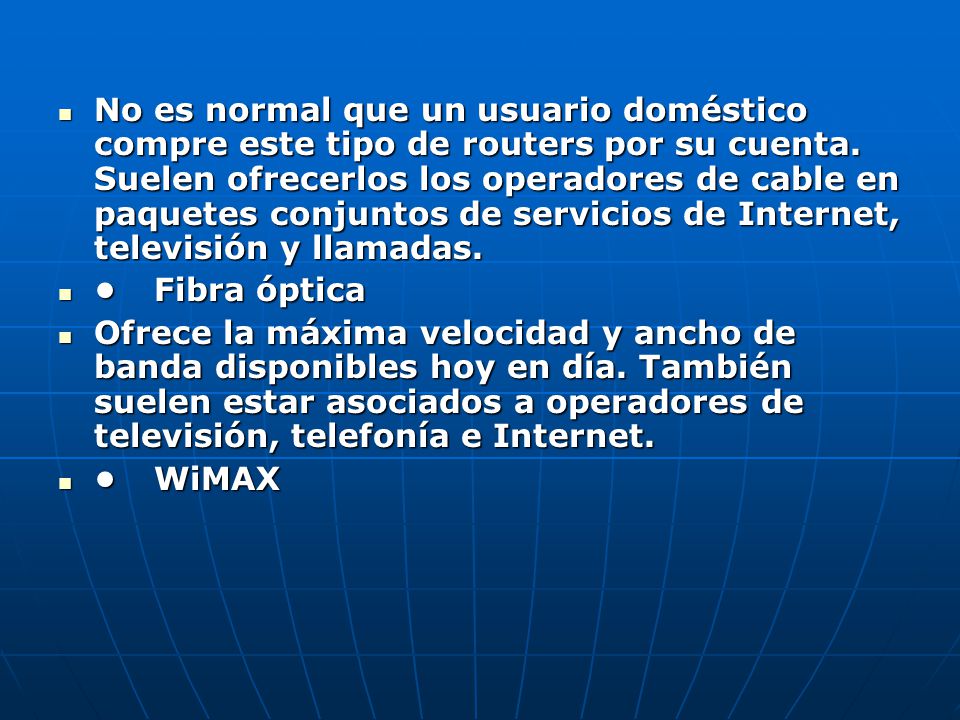

24 No es normal que un usuario doméstico compre este tipo de routers por su cuenta. Suelen ofrecerlos los operadores de cable en paquetes conjuntos de servicios de Internet, televisión y llamadas. • Fibra óptica Ofrece la máxima velocidad y ancho de banda disponibles hoy en día. También suelen estar asociados a operadores de televisión, telefonía e Internet. • WiMAX

25 Es el tipo menos habitual
Es el tipo menos habitual. Está ligado sobre todo a las redes inalámbricas de área metropolitana (WMAN). Marcas de routers Estas son algunas de las más reconocidas: • Cisco Linksys • Netgear • D-Link • Belkin • Asus • TRENDnet

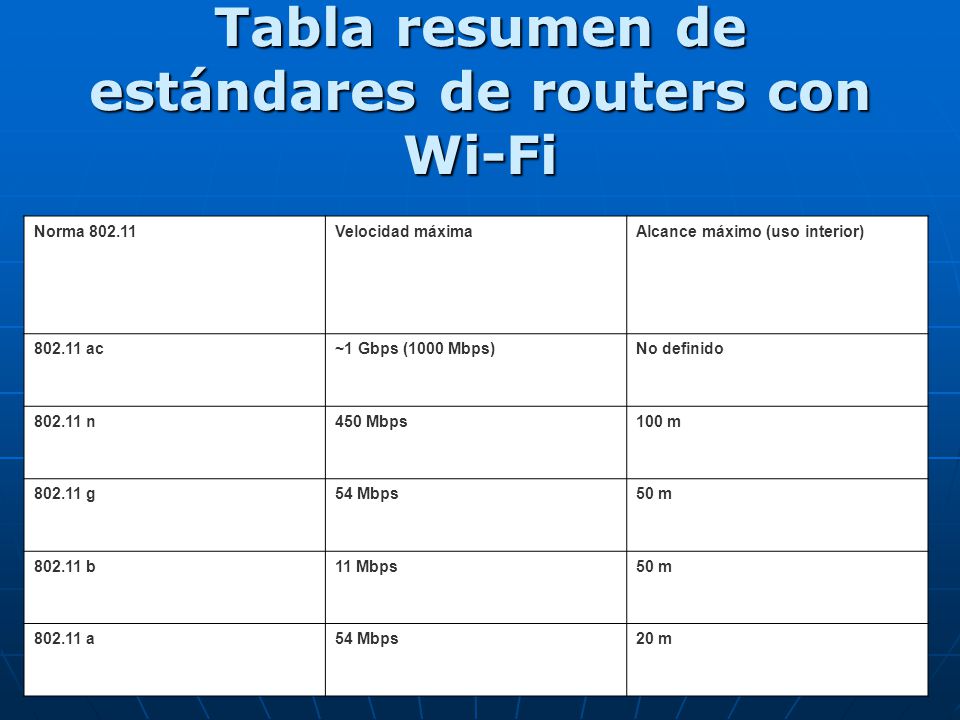

26 Tabla resumen de estándares de routers con Wi-Fi
Norma Velocidad máxima Alcance máximo (uso interior) ac ~1 Gbps (1000 Mbps) No definido n 450 Mbps 100 m g 54 Mbps 50 m b 11 Mbps a 20 m

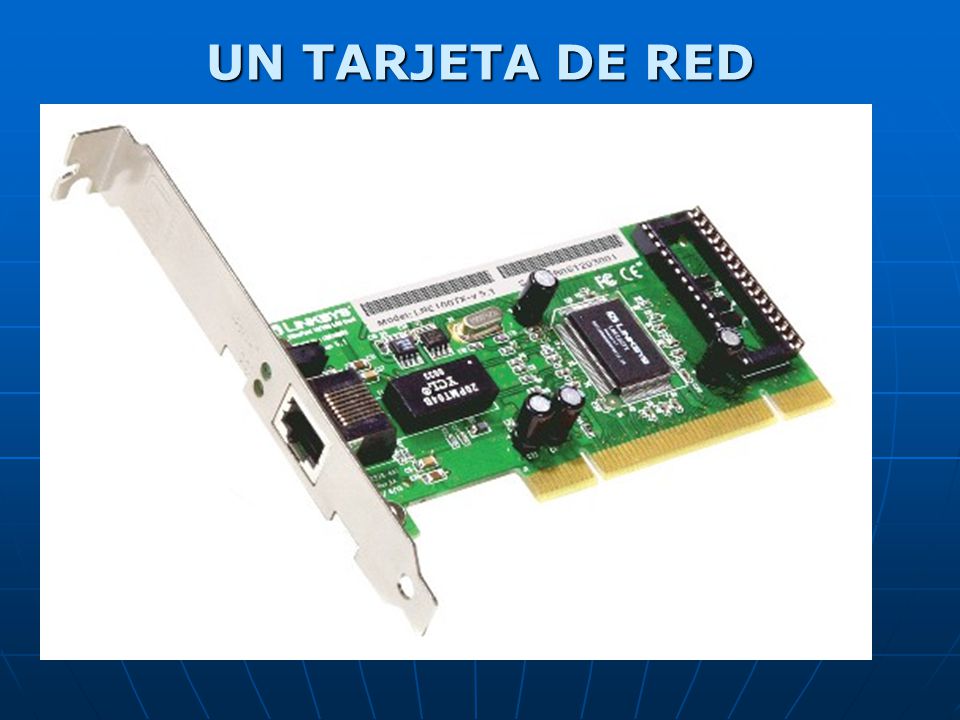

27 UN TARJETA DE RED

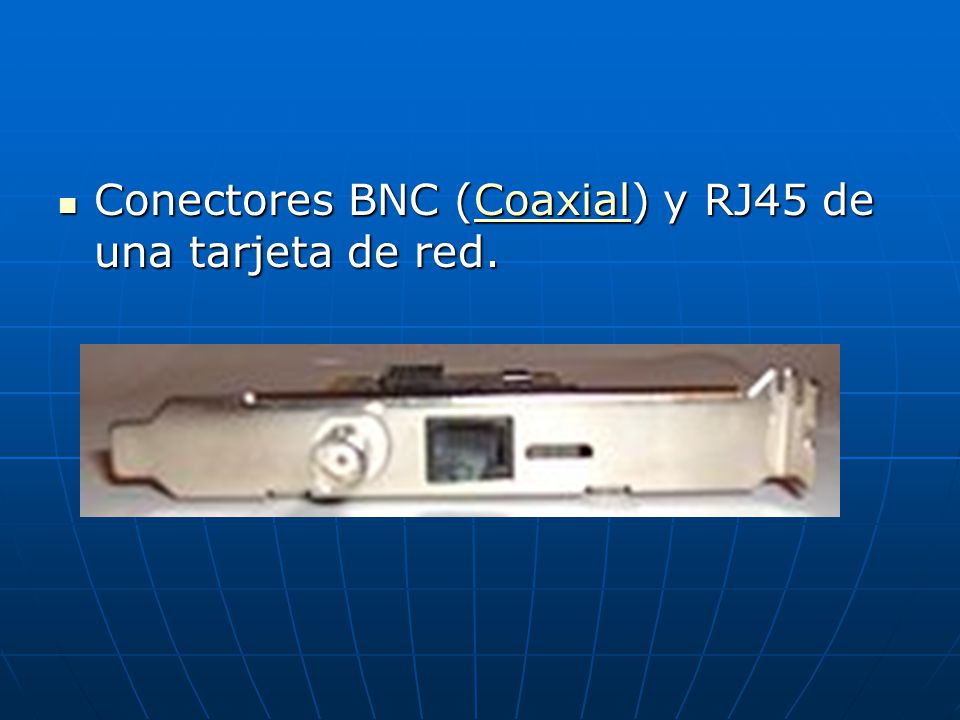

28 Conectores BNC (Coaxial) y RJ45 de una tarjeta de red.

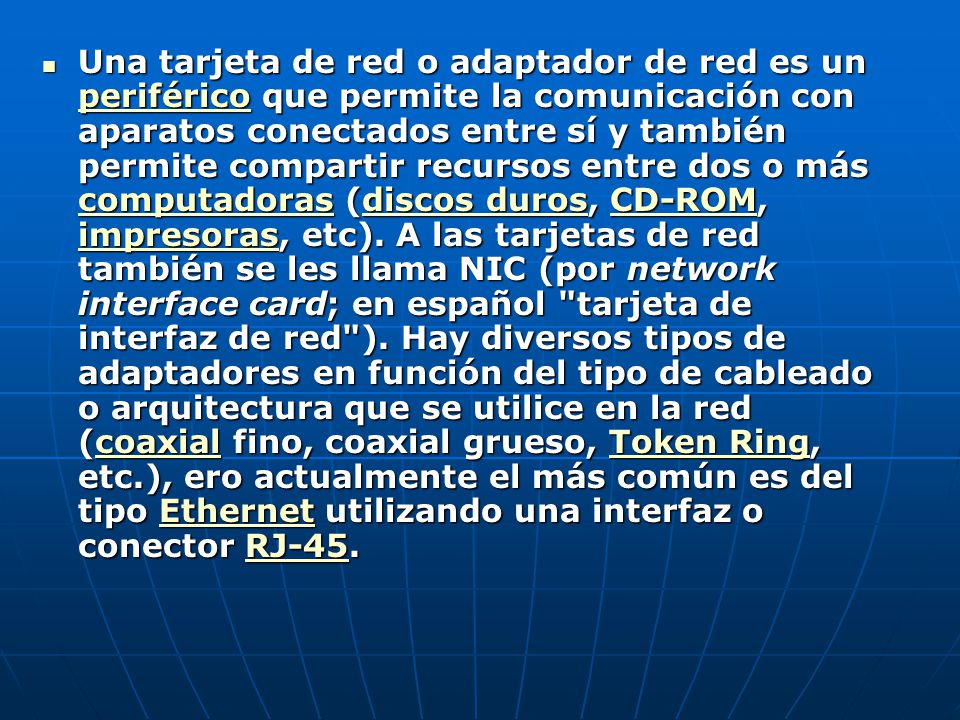

29 Una tarjeta de red o adaptador de red es un periférico que permite la comunicación con aparatos conectados entre sí y también permite compartir recursos entre dos o más computadoras (discos duros, CD-ROM, impresoras, etc). A las tarjetas de red también se les llama NIC (por network interface card; en español "tarjeta de interfaz de red"). Hay diversos tipos de adaptadores en función del tipo de cableado o arquitectura que se utilice en la red (coaxial fino, coaxial grueso, Token Ring, etc.), ero actualmente el más común es del tipo Ethernet utilizando una interfaz o conector RJ-45.

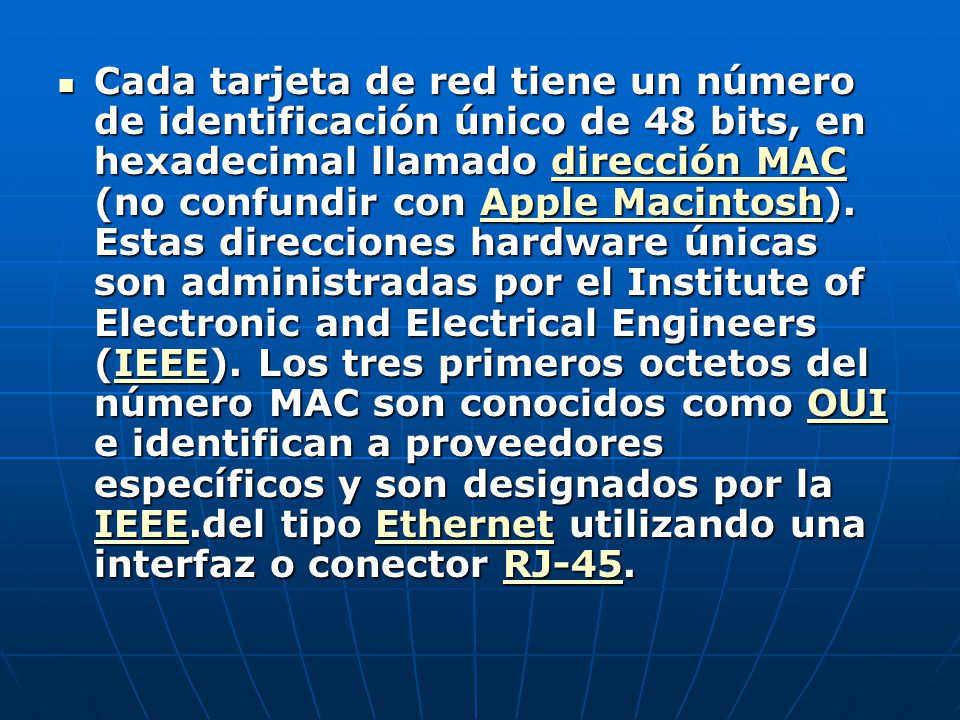

30 Cada tarjeta de red tiene un número de identificación único de 48 bits, en hexadecimal llamado dirección MAC (no confundir con Apple Macintosh). Estas direcciones hardware únicas son administradas por el Institute of Electronic and Electrical Engineers (IEEE). Los tres primeros octetos del número MAC son conocidos como OUI e identifican a proveedores específicos y son designados por la IEEE.del tipo Ethernet utilizando una interfaz o conector RJ-45.

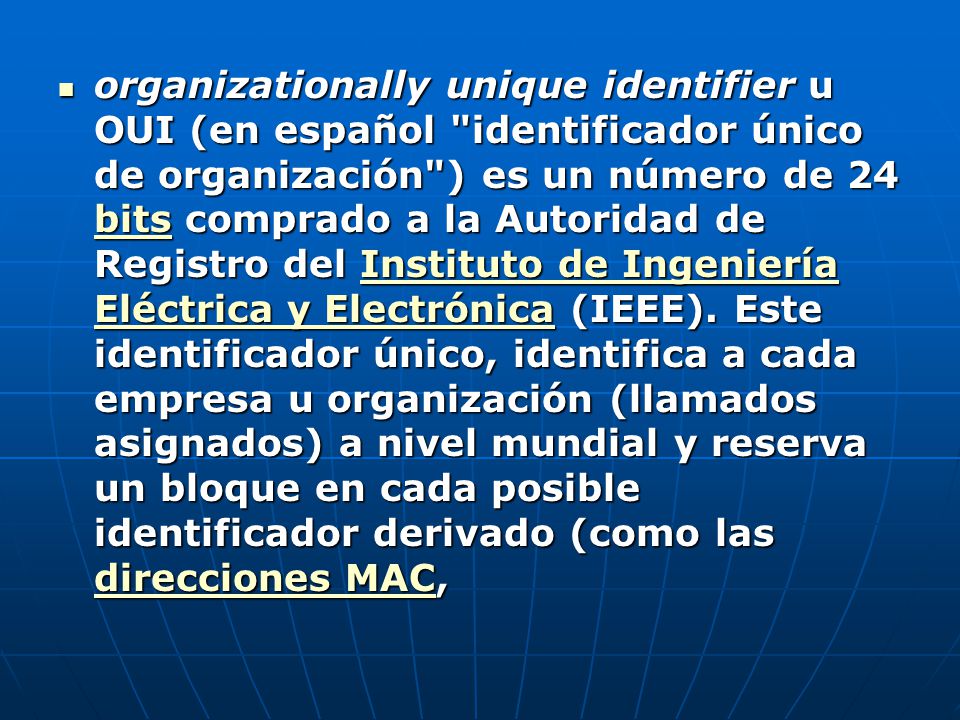

31 organizationally unique identifier u OUI (en español "identificador único de organización") es un número de 24 bits comprado a la Autoridad de Registro del Instituto de Ingeniería Eléctrica y Electrónica (IEEE). Este identificador único, identifica a cada empresa u organización (llamados asignados) a nivel mundial y reserva un bloque en cada posible identificador derivado (como las direcciones MAC,

32

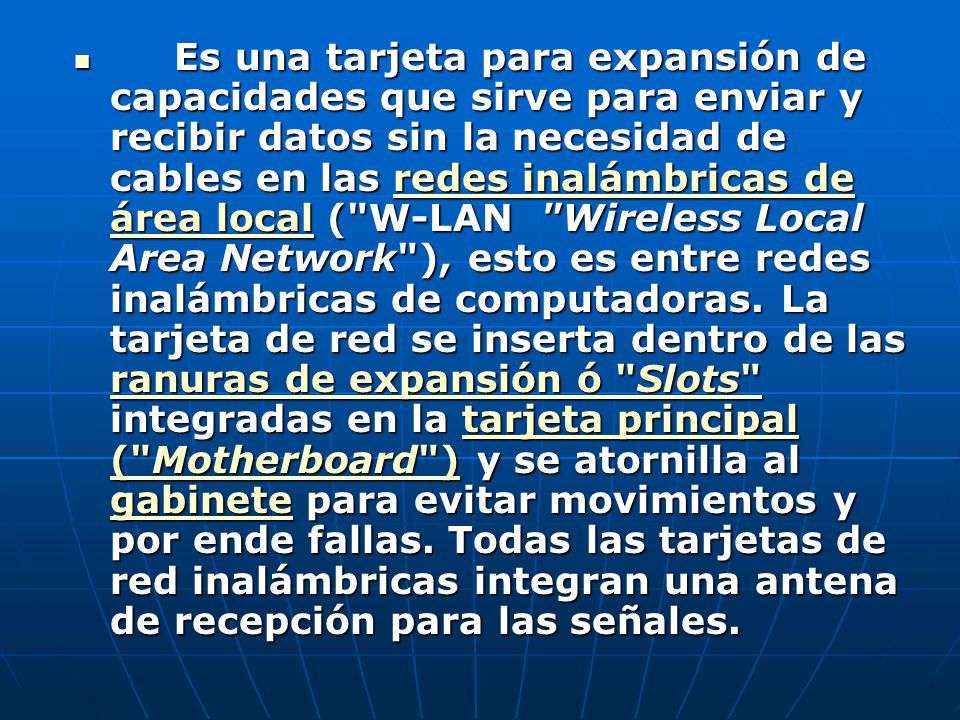

33      Es una tarjeta para expansión de capacidades que sirve para enviar y recibir datos sin la necesidad de cables en las redes inalámbricas de área local ("W-LAN  "Wireless Local Area Network"), esto es entre redes inalámbricas de computadoras. La tarjeta de red se inserta dentro de las ranuras de expansión ó "Slots" integradas en la tarjeta principal ("Motherboard") y se atornilla al gabinete para evitar movimientos y por ende fallas. Todas las tarjetas de red inalámbricas integran una antena de recepción para las señales.

34

35 GRACIAS POR SU ATENCION
