Proyecto de Fin de Carrera Proyecto Integral de Telecomunicaciones para un edificio de oficinas Realizado por: Antonio Olivares López Dirigido por: Eduardo Casilari Pérez Dpto. Tecnología Electrónica - UNIVERSIDAD DE MALAGA Málaga, 10 de Noviembre de 2009 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Índice de Contenidos Introducción Software para ICT Memoria Técnica Recomendaciones Tecnológicas para la instalación de un control domótico Líneas futuras 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Introducción 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Introducción Ingeniero de Telecomunicación o I.T.T. tienen competencia exclusiva para ICT. Surgen otros campos Proyecto integral de telecomunicaciones ICT Cableado estructurado Videoportería Eficiencia energética Consultoría técnica  proyecto llave en mano  compartir recursos entre sistemas. 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Introducción Contenido del proyecto: ICT. Captación de Televisión. Cableado Estructurado. Videoportería Centralizada. Recomendaciones tecnológicas (Domótica). Conclusiones y líneas futuras de acción. 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Software para ICT 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Software para ICT Generan proyectos de manera rápida y estructurada. Requieren actuación del ingeniero. Algunas herramientas: ICTSat 1.0: Satelite Rover CICAT: FTE Maximal CAST60: Televés Itwin: Procedimientos Uno. CYPE Instalaciones: CYPE Ingenieros. 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

CYPE 2009 Software para ICT Herramienta para creación de proyectos. Varias versiones  After Hours. Uso no profesional Horario limitado Diversos módulos Instalaciones del edificio Instalación Solar Térmica Iluminación ICT Etc. 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

CYPE 2009 Software para ICT Decisiones globales iniciales: Descripción del edificio: Tipo de edificio Definición de estancias Nº de locales comerciales Nº plantas y alturas Localización del edificio Trazado y definición de elementos: Arquetas y Registros RITI y RITS Tomas 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

CYPE 2009 Software para ICT Proceso de selección: Descripción del edificio Localización del edificio Nº plantas y alturas 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

CYPE 2009 Software para ICT Proceso de selección: Definición de canales Trazado y definición de elementos 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

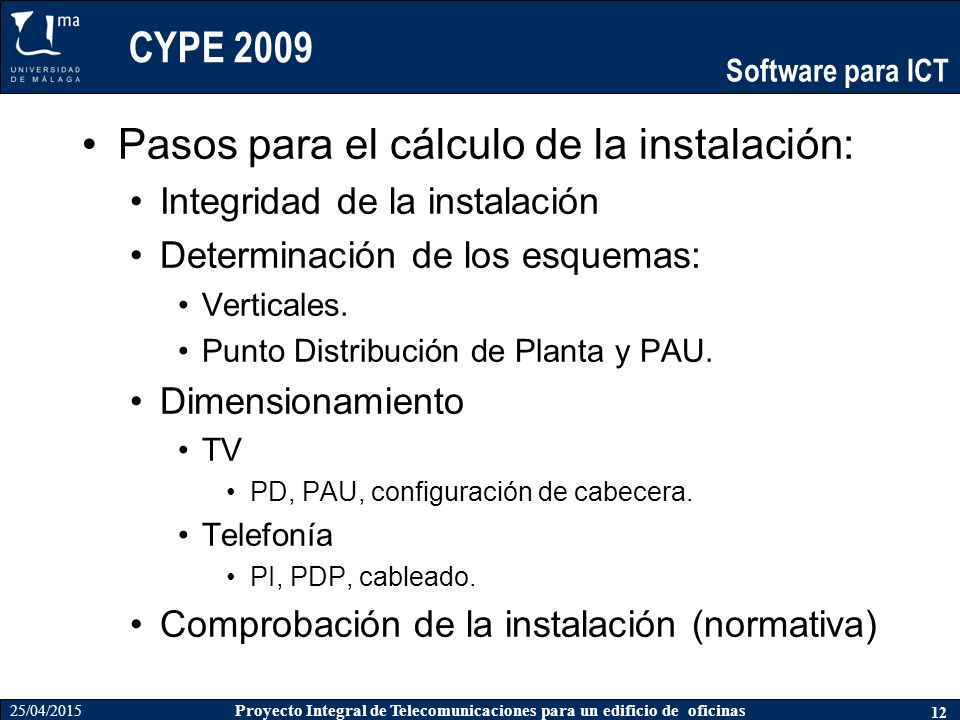

CYPE 2009 Software para ICT Pasos para el cálculo de la instalación: Integridad de la instalación Determinación de los esquemas: Verticales. Punto Distribución de Planta y PAU. Dimensionamiento TV PD, PAU, configuración de cabecera. Telefonía PI, PDP, cableado. Comprobación de la instalación (normativa) 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Memoria Técnica 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Memoria Técnica Edificio:252 oficinas y 24 locales bajos Televisión: 6 verticales con amplificadores de línea. Elementos de captación + soportes. Plan de Frecuencias Número de Tomas  Total: 872 (1-6/oficina) Cálculo de: Atenuación redes de dispersión y usuario. Atenuación cabecera y red de distribución. Atenuación en red de bajada de la antena. 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Memoria Técnica Cálculo de mejor / peor toma Respuesta A/f: variación att. Relación señal / ruido Intermodulación Señal satélite: Mismos cálculos Cumple Anexo I RD 401/2003 Cumple Anexo I RD 401/2003 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Memoria Técnica Televisión: 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Memoria Técnica Vista 3D: 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Memoria Técnica Telefonía 6 verticales  redes independientes Nº total de pares en cada red de distribución: 1 cable/33m2, min.3 + previsión 70% ocupación Nº tomas: 1110 (entre 2 y 7 por oficina) Banda Ancha Nº tomas: 852 Canalizaciones conforme al reglamento. 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Memoria Técnica Esquema telefonía: 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Memoria Técnica Cableado Estructurado: Centralización en cada oficina o local. Regleta de tomas RJ45 Cables categoría 6 Tomas RJ45. Videoportería Videoportero en cada oficina /local. Placa Marine en la puerta exterior. Consejería citymax en Recepción. Resto de elementos en el RITI. 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Memoria Técnica Esquema videoportería: 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Memoria Técnica Planos Pliego de Condiciones Especificaciones Técnicas de los elementos. Normativas aplicables. Mediciones y Presupuesto. Por partidas Total ICT: ,38 € 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Recomendaciones Tecnológicas para la instalación de un control domótico 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Recomendaciones Tecnológicas para la instalación de un control domótico Objetivos: Eficiencia energética Ahorro económico Comodidad de usuarios Actuaciones: Sistemas domóticos Sistemas de energía solar Biomasa Etc. 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

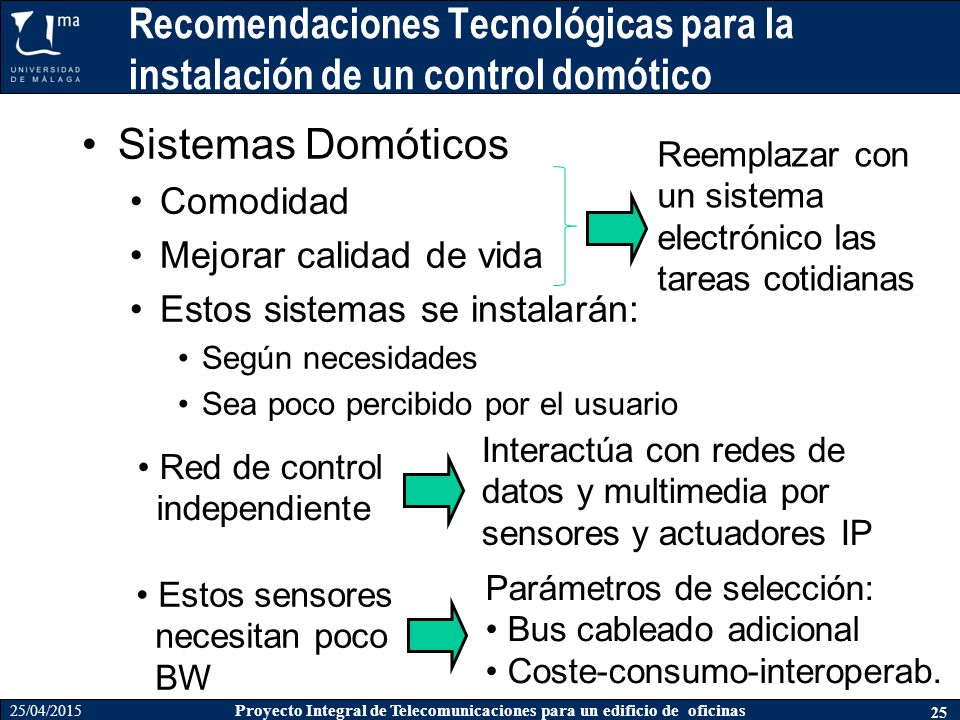

Recomendaciones Tecnológicas para la instalación de un control domótico Sistemas Domóticos Comodidad Mejorar calidad de vida Estos sistemas se instalarán: Según necesidades Sea poco percibido por el usuario Reemplazar con un sistema electrónico las tareas cotidianas Interactúa con redes de datos y multimedia por sensores y actuadores IP Red de control independiente Parámetros de selección: Bus cableado adicional Coste-consumo-interoperab. Estos sensores necesitan poco BW 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

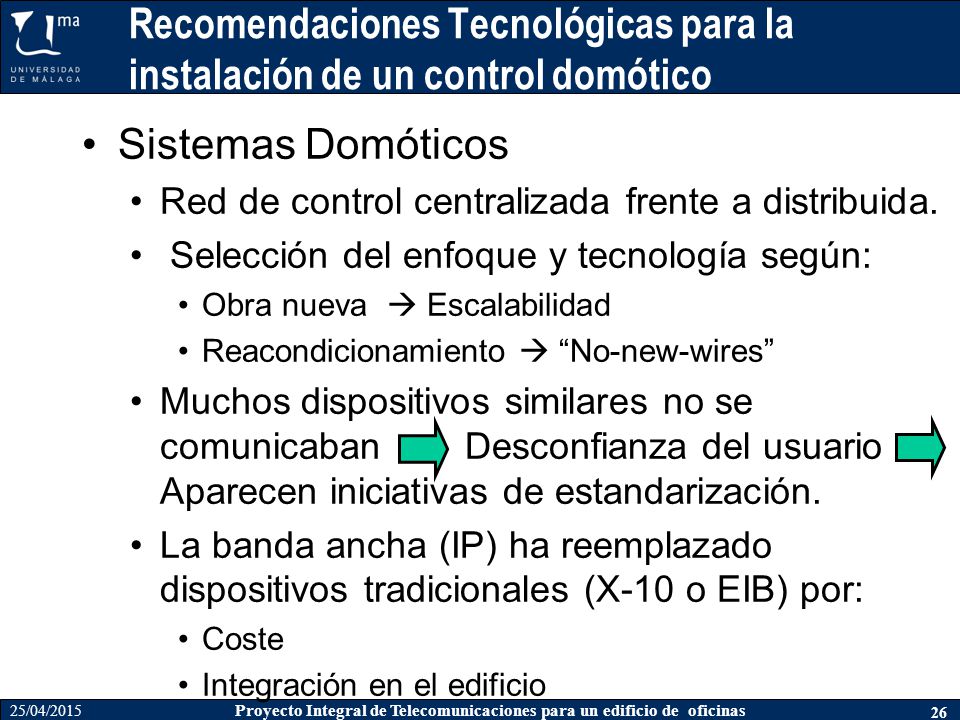

Recomendaciones Tecnológicas para la instalación de un control domótico Sistemas Domóticos Red de control centralizada frente a distribuida. Selección del enfoque y tecnología según: Obra nueva  Escalabilidad Reacondicionamiento  “No-new-wires” Muchos dispositivos similares no se comunicaban Desconfianza del usuario Aparecen iniciativas de estandarización. La banda ancha (IP) ha reemplazado dispositivos tradicionales (X-10 o EIB) por: Coste Integración en el edificio 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Recomendaciones Tecnológicas para la instalación de un control domótico Tecnologías Diferentes posibilidades según necesidades, preferencias del diseñador, precio, etc. X-10 Usa red ya existente Disminuye costes. Transmite a baja velocidad, pero costes bajos. Stma. No propietario CI del diseñador inicial. 4 tipos de elementos: Tx, Rx, Tx/Rx, Wireless. Identificación manual del dispositivo (2 ruedas) Id hogar: A-P Id dispositivo: 1-16 256 dispositivos 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

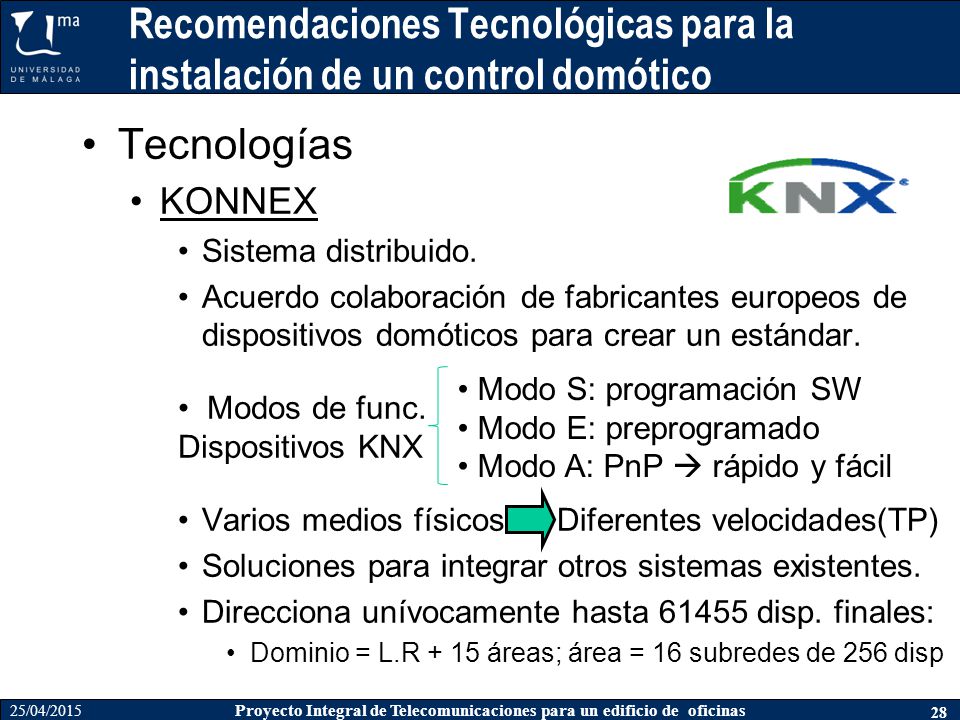

Recomendaciones Tecnológicas para la instalación de un control domótico Tecnologías KONNEX Sistema distribuido. Acuerdo colaboración de fabricantes europeos de dispositivos domóticos para crear un estándar. Varios medios físicos Diferentes velocidades(TP) Soluciones para integrar otros sistemas existentes. Direcciona unívocamente hasta disp. finales: Dominio = L.R + 15 áreas; área = 16 subredes de 256 disp Modo S: programación SW Modo E: preprogramado Modo A: PnP  rápido y fácil Modos de func. Dispositivos KNX 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Recomendaciones Tecnológicas para la instalación de un control domótico Tecnologías : KONNEX (cont.) EIB Sistema descentralizado Vs prods de USA y Japón. Cada dispositivo EIB tiene 2 direcciones de 16 bits: Física Lógica Long.máx de línea: 1 km & 16 líneas = matriz zona 16 matrices zona  Red troncal  A otros stmas. Suele usar elems. de control que integra inteligencia Otros medios: corrientes portadoras,Ethernet,RF,IR. Medio físico: TP Acceso al medio: CSMA/CD con resolución positiva En principio 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Recomendaciones Tecnológicas para la instalación de un control domótico Tecnologías : KONNEX (cont.) EHS Protocolo europeo abierto para producción e implantación de sistemas domóticos Objetivo: viviendas europeas (menor precio) Acceso al medio: CSMA/CD Cada dispositivo: Dirección unívoca. Tiene información para encaminamiento. Número máx. nodos por segmento: 256 Filosofía PnP 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Recomendaciones Tecnológicas para la instalación de un control domótico Tecnologías LONWORKS Tecnología distribuida de Echelon (EEUU) . Robusta y fiable para automatización industrial. Medios: TP, cableado eléctrico, RF, fibra óptica, IR. La aplicación se personaliza configurando variables. Elementos: Neuron Chip: CI específico de control Protocolo LonTalk: común a todos los dispositivos LonWorks Network Services: aplic. para gestionar red Nodo: Neuron Chip, Conv A/D, sensores, actuadores. Una red hasta 248 dominios; 1 dominio Acceso medio: CSMA predictiva p-persistente 255 subredes 32385 nodos 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Recomendaciones Tecnológicas para la instalación de un control domótico Otros protocolos de transmisión Zigbee Objetivo: Tecnología inalámbrica de bajo coste. Stma radio estándar de comunicaciones bidireccional Velocidades entre KB/s Alcances: entre 10 y 75 m. Hasta 255 nodos (se desactivan) Ventaja: módulos baratos en producción masiva Adecuado para edificios ya construidos ISM (2,4 GHz) 868 MHz (Europa) 915 MHz (EEUU) Bandas 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Recomendaciones Tecnológicas para la instalación de un control domótico Otros protocolos de transmisión TCP/IP Conjunto de protocolos para intercambiar información Protocolos de redes control no suelen basarse en IP. Se usa para domótica porque: Estándar más extendido. Precios bajos porque hay muchos fabricantes Sistemas no basados en IP usan pasarelas a IP Muy probado  Robusto Independiente del medio físico  Permite varios medios A efectos prácticos, nº de dispositivos muy elevado. Tecnología que dispone de mucho BW Permite usar navegadores para la configuración permite multimedia Integra  ahorro 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Recomendaciones Tecnológicas para la instalación de un control domótico IPdomo Fabricante nacional de productos domóticos IP Usa tarjetas UPnP sobre IP: Intercambio de información independiente de cómo está hecho Detecta nuevos dispositivos Asigna IP y nombre lógico Informa de sus funciones a todos los demás Por tanto la configuración de la red es muy sencilla. Se utilizan tarjetas para controlar los elementos: 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Recomendaciones Tecnológicas para la instalación de un control domótico IPdomo Tarjeta Multifunción: 3 conectores alimentación 5 conectores dispositivos 2 conectores dimmers 2 conectores sensores Tª 1 conector programación 1 conector Ethernet Se conecta a la red Ethernet con un dispositivo concentrador de red (hub, switch o router) 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Recomendaciones Tecnológicas para la instalación de un control domótico IPdomo Tarjeta Seguridad: alarmas técnicas y presencia 1 conector alimentación 2 conectores válvulas gas y agua 1 conector sensor agua 1 conector sensor humo 1 conector sensor gas 1 conector para relé adicional 6 conectores sensores de presencia 1 conector sirena 1 conector Ethernet Incluye modem GSM/GPRS para SMS recibir órdenes enviar alarmas 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Recomendaciones Tecnológicas para la instalación de un control domótico IPdomo Tarjeta Domoportero: control portero electrónico 2 conectores audio (in, out) 1 conector alimentación 1 conector derivador al portero 1 conector programación 1 conector Ethernet Todas las tarjetas se controlan con SW en PC. IP robusta y conocido  programación + fácil. Fabricante nacional  + económico. X No es estándar en su totalidad. 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Recomendaciones Tecnológicas para la instalación de un control domótico Instalaciones Para control total  KNX o LonWorks Control zonas comunes  Eficiencia energética  elegimos tecnología IP Auditoría energética  Ipdomo Energy Monitorización del consumo en franjas horarias. Control equilibrado de intensidades y tensiones por fase. Generar señales de alarma asociadas al factor de potencia Análisis de lecturas Automatizar conexiones/desconexiones Control remoto 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Recomendaciones Tecnológicas para la instalación de un control domótico Instalaciones Ipdomo Energy: Esquema MODBUS 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Recomendaciones Tecnológicas para la instalación de un control domótico Control de: Luces: Encender por zonas según se circule Simulación de presencia Dimmer Climatización Airzone (pasarela) Control según época, presencia, lucernario… Riego y Ventilación Cortar riego si llueve Abrir lucernario si no llueve 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

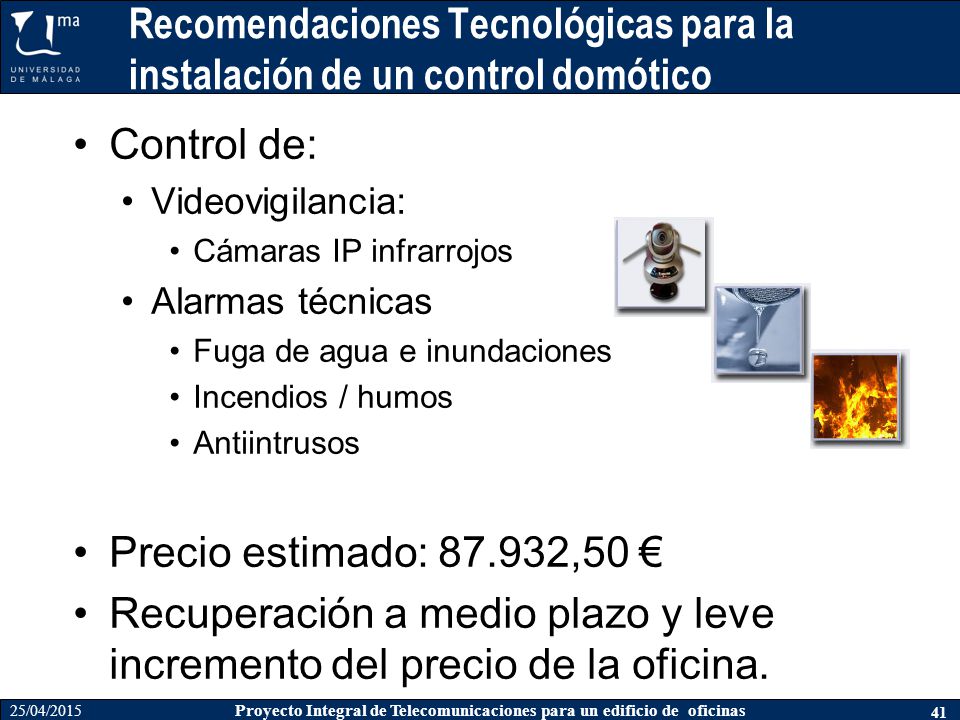

Recomendaciones Tecnológicas para la instalación de un control domótico Control de: Videovigilancia: Cámaras IP infrarrojos Alarmas técnicas Fuga de agua e inundaciones Incendios / humos Antiintrusos Precio estimado: ,50 € Recuperación a medio plazo y leve incremento del precio de la oficina. 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Líneas futuras 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Líneas Futuras Podrían desarrollarse las siguientes líneas en un futuro: Un proyecto domótico detallado y ampliado. Control domótico total en oficinas. Telefonía IP. Proveer de Internet a todo el edificio. 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas

Proyecto de Fin de Carrera Proyecto Integral de Telecomunicaciones para un edificio de oficinas Realizado por: Antonio Olivares López Dirigido por: Eduardo Casilari Pérez Dpto. Tecnología Electrónica - UNIVERSIDAD DE MALAGA Málaga, 10 de Noviembre de 2009 13/04/2017 Proyecto Integral de Telecomunicaciones para un edificio de oficinas
