PROYECTOS DE INFRAESTRUCTURAS COMUNES DE TELECOMUNICACIÓN (ICT)

Presentación del tema: "PROYECTOS DE INFRAESTRUCTURAS COMUNES DE TELECOMUNICACIÓN (ICT)"— Transcripción de la presentación:

1 PROYECTOS DE INFRAESTRUCTURAS COMUNES DE TELECOMUNICACIÓN (ICT)
Fraile Escudero, Pilar García Vara, Marta Marcos Blanco, Luis Miguel

2 CONTENIDO Qué son las ICT Qué es un proyecto ICT
La legislación sobre ICT Elementos de una ICT Recintos de una ICT Canalizaciones e infraestructuras ICT para los diversos servicios Necesidad de actualización de la normativa

3 QUÉ SON LAS ICT Son las instalaciones necesarias para la captación, adaptación y distribución en los edificios y locales de servicios de telecomunicaciones.

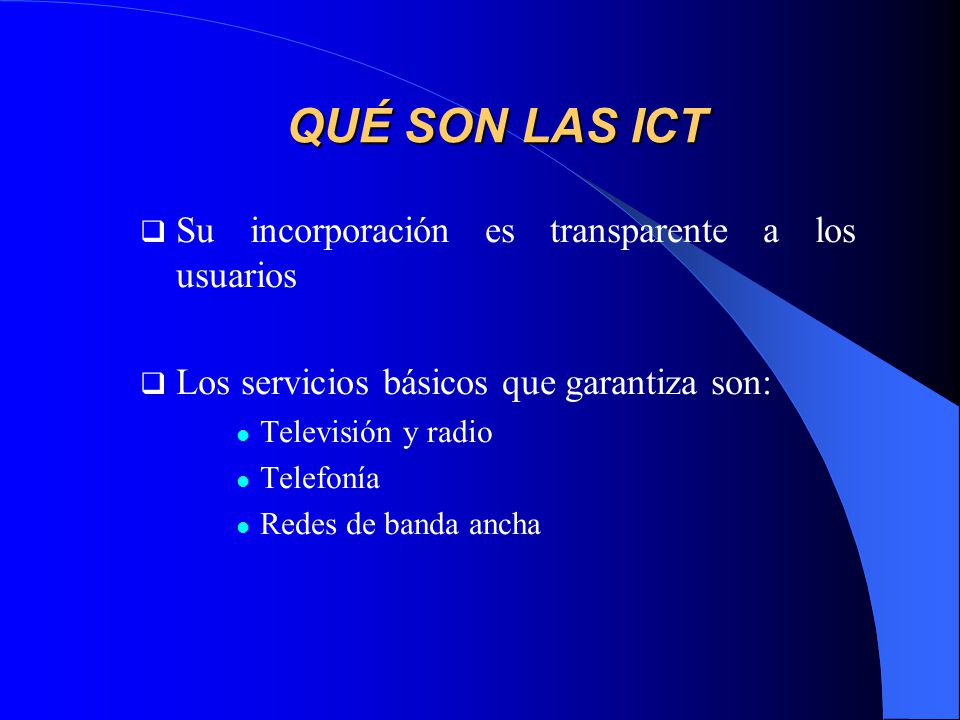

4 QUÉ SON LAS ICT Su incorporación es transparente a los usuarios
Los servicios básicos que garantiza son: Televisión y radio Telefonía Redes de banda ancha

5 QUÉ SON LAS ICT LOS USUARIOS: Ofrece ventajas para:
Libertad en la elección de proveedor Calidad Proyecto ICT Facilidad y bajo coste

6 QUÉ SON LAS ICT LOS OPERADORES: Ofrece ventajas para:
Ayuda en la gestión de sus redes Igualdad y libre competencia Buena infraestructura cliente de sus servicios

7 QUÉ SON LAS ICT Ofrece ventajas para: EDIFICIOS: Mejora de la estética

8 CONTENIDO Qué son las ICT Qué es un proyecto ICT
La legislación sobre ICT Elementos de una ICT Recintos de una ICT Canalizaciones e infraestructuras ICT para los diversos servicios Necesidad de actualización de la normativa

9 QUÉ ES UN PROYECTO ICT Documento que asegura que las redes de telecomunicación en el interior de locales y viviendas cumplen con las normas establecidas en la legislación pertinente. Requisitos mínimos: Necesario para solicitar permiso de obra Ser firmado por un Ingeniero de Telecomunicaciones

10 QUÉ ES UN PROYECTO ICT Objetivos:
Asegurar al usuario que sus infraestructuras cumplen con el reglamento vigente Proporcionar al constructor los pasos a seguir en la instalación Facilitar el diseño y las condiciones al instalador

11 QUÉ ES UN PROYECTO ICT -Realización del proyecto Fases:
Recogida de datos Desarrollo: Memoria técnica Planos y esquemas Pliego de condiciones Mediciones y presupuestos

12 QUÉ ES UN PROYECTO ICT -Dirección de obra Fases:
Control y comprobación de la ejecución Visitas periódicas -Certificación de obra Certificado visado por colegio profesional Protocolo de pruebas

13 CONTENIDO Qué son las ICT Qué es un proyecto ICT
La legislación sobre ICT Elementos de una ICT Recintos de una ICT Canalizaciones e infraestructuras ICT para los diversos servicios Necesidad de actualización de la normativa

14 LEGISLACIÓN ICT

15 LEGISLACIÓN ICT -Objetivos principales:
Real Decreto 1/1998 del 27 de febrero : -Objetivos principales: Instaurar un régimen jurídico que regule las ICT en el interior de edificios Reconocer el derecho del propietario para la conexión y adaptación de las mismas Evitar la expansión de sistemas individuales en nuevos edificios Libre competencia para los operadores

16 LEGISLACIÓN ICT - Real Decreto 401/2003, de 4 de Abril :
Principal normativa vigente: - Real Decreto 401/2003, de 4 de Abril : Obligaciones y normas para propietarios y operadores - Orden de 14 de mayo de 2003 : Contenidos y estructura del proyecto ICT - La Orden ITC/1077/2006, de 6 de abril : Modificaciones para contener aspectos sobre TV digital y adaptación de infraestructuras existentes

17 CONTENIDO Qué son las ICT Qué es un proyecto ICT
La legislación sobre ICT Elementos de una ICT Recintos de instalaciones Canalizaciones e infraestructuras ICT para los diversos servicios Necesidad de actualización de la normativa

18 ELEMENTOS DE UNA ICT Elementos de captación Equipamiento de cabecera
Captan las señales de radiodifusión sonora y de televisión. Ej: antenas, soportes,… Equipamiento de cabecera Adecuan las señales a las condiciones deseadas. Ej: amplificadores, mezcladores,… Elementos necesarios para: RADIODIFUSIÓN SONORA Y TV

19 ELEMENTOS DE UNA ICT - Red de alimentación Red:
Une operador-edificio SERVICIO DE TELEFONÍA - Red de distribución Comienza en el mezclador y finaliza en los derivadores

20 ELEMENTOS DE UNA ICT - Red de dispersión - Red interior de usuario
Comienza en los derivadores y finaliza en los puntos de acceso al usuario (PAU). - Red interior de usuario Distribuye las señales en el interior de los inmuebles

21 ELEMENTOS DE UNA ICT - Punto de interconexión - Punto de distribución
Elementos de conexión: - Punto de interconexión Une alimentación-distribución Ubicación: recintos de instalaciones de telecomunicaciones (R.I.T) - Punto de distribución Une distribución-dispersión Ubicación: Registros secundarios

22 ELEMENTOS DE UNA ICT - Punto de acceso de usuario (PAU)
Elementos de conexión: - Punto de acceso de usuario (PAU) Une dispersión-interior Ubicación: Registros de terminación de red - Base de acceso de terminal (BAT) Punto de conexión de los equipos de los usuarios Ubicación: Registros de toma

23 CONTENIDO Qué son las ICT Qué es un proyecto ICT
La legislación sobre ICT Elementos de una ICT Recintos de instalaciones Canalizaciones e infraestructuras ICT para los diversos servicios Necesidad de actualización de la normativa

24 RECINTOS DE INSTALACIONES
Se distinguen 4 recintos de instalaciones de telecomunicación: - RITI - RITS - RITU - RITM

25 RECINTOS DE INSTALACIONES
RITI: Recinto de Instalaciones de Telecomunicación Inferior Siempre junto a RITS Ubicación: Preferentemente sobre la rasante. De estar a nivel inferior dispondrá de desagüe. Acoge los registros principales para telefonía básica, RDSI y telecomunicaciones por fibra óptica

26 RECINTOS DE INSTALACIONES

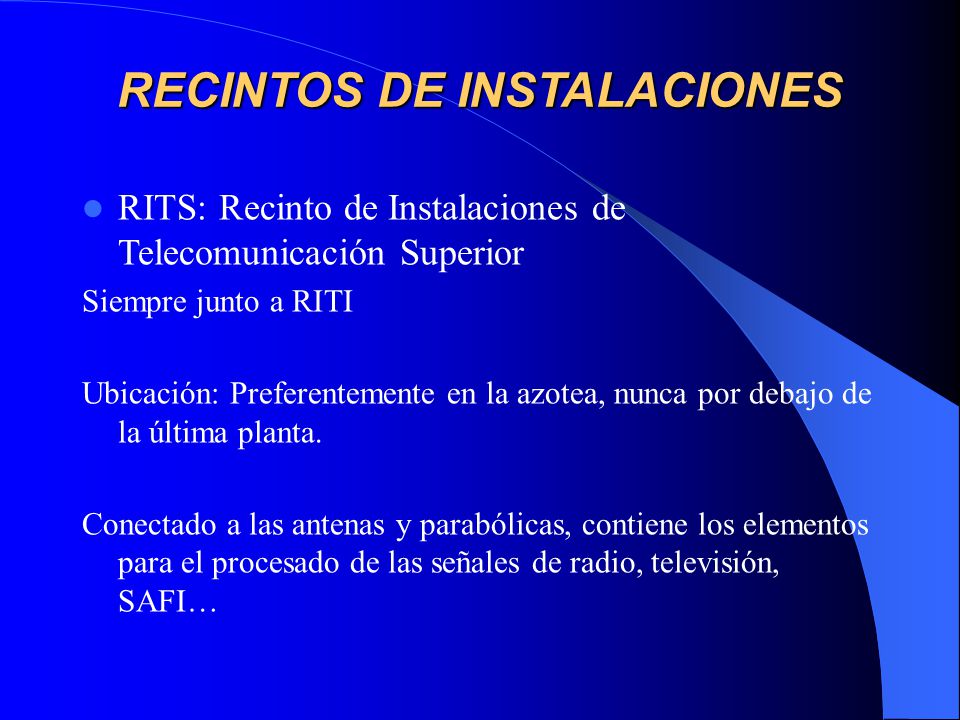

RITS: Recinto de Instalaciones de Telecomunicación Superior Siempre junto a RITI Ubicación: Preferentemente en la azotea, nunca por debajo de la última planta. Conectado a las antenas y parabólicas, contiene los elementos para el procesado de las señales de radio, televisión, SAFI…

27 RECINTOS DE INSTALACIONES

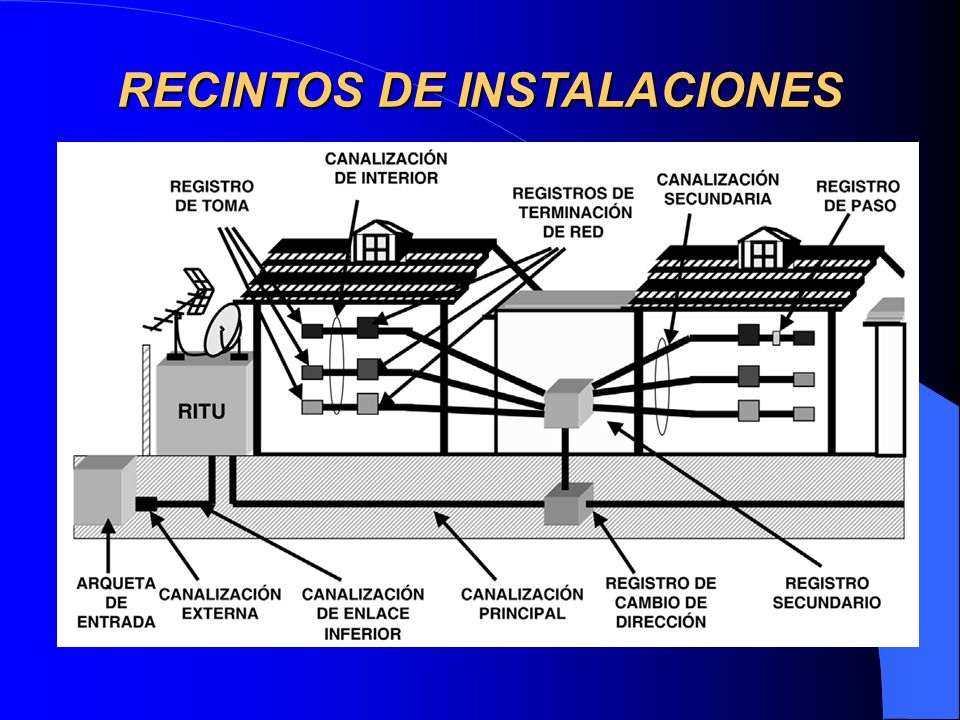

28 RECINTOS DE INSTALACIONES

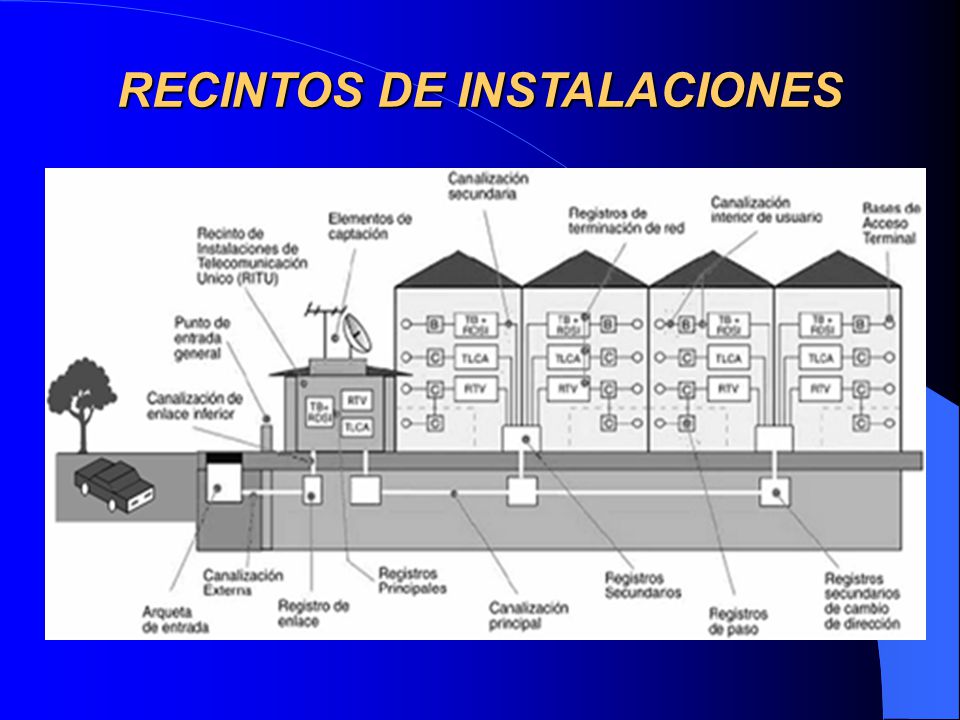

29 RECINTOS DE INSTALACIONES
RITU: Recinto de Instalaciones de Telecomunicación Único Engloba las funciones de RITI y RITS. Ubicación: Al igual que el RITI, sobre la rasante y en caso de estar a nivel inferior dispondrá de desagüe.

30 RECINTOS DE INSTALACIONES

31 RECINTOS DE INSTALACIONES

32 RECINTOS DE INSTALACIONES
¿Qué usar? Para bloques de viviendas plurifamiliares se establece el uso del RITI y RITS, mientras que para conjuntos de viviendas unifamiliares se emplea el recinto único. En edificios de hasta 3 alturas y planta baja con un máximo de 10 viviendas o locales le puede usar RITU.

33 RECINTOS DE INSTALACIONES
RITM: Recinto de Instalaciones de Telecomunicación Modular Engloba las funciones de los anteriores. Armarios modulares que realizan todas las funciones se pueden usar para pisos de hasta de 45 PAUs y para viviendas unifamiliares con 10 PAUs (como máximo).

34 CONTENIDO Qué son las ICT Qué es un proyecto ICT
La legislación sobre ICT Elementos de una ICT Recintos de una ICT Canalizaciones e infraestructuras ICT para los diversos servicios Necesidad de actualización de la normativa

35 CANALIZACIONES E INFRAESTRUCTURA
Arqueta de entrada Une la red de alimentación con el edificio Canalización externa Proviene de la arqueta de entrada Registro de enlace Las ICT dispondrán de varios registros de enlace provenientes de la canalización externa

36 CANALIZACIONES E INFRAESTRUCTURA
Canalización de enlace. Existen dos tipos, según su procedencia: - Canalización de enlace inferior Registros de enlace RITI - Canalización de enlace superior Elementos de captación RITS Registros principales Registros que se encuentran en los RIT

37 CANALIZACIONES E INFRAESTRUCTURA
Canalización principal Une RITI-RITS Registros secundarios Une canalización principal-secundaria Canalización secundaria

38 CANALIZACIONES E INFRAESTRUCTURA
Registros de paso Une registros secundarios con registros terminación de red Registros terminación de red Alojan a los PAU y se ubican en la vivienda

39 CANALIZACIONES E INFRAESTRUCTURA
Canalización interior de usuario Soporta la red interior de usuario Registros de toma Alojan las BAT. Cajas empotradas en la pared

40 CANALIZACIONES E INFRAESTRUCTURA

41 CANALIZACIONES E INFRAESTRUCTURA

42 CONTENIDO Qué son las ICT Qué es un proyecto ICT
La legislación sobre ICT Elementos de una ICT Recintos de instalaciones Canalizaciones e infraestructuras ICT para los diversos servicios Necesidad de actualización de la normativa

43 ICT PARA LOS DIVERSOS SERVICIOS
ICT para Telefonía ICT para Radio y TV ICT para comunicaciones de banda ancha

44 ICT PARA LA TELEFONÍA -Telefónico básico Servicios:
Señal vocal Señal analógica -RDSI Voz + Datos Digitales Dos modalidades Acceso básico Acceso primario

45 ICT PARA LA TELEFONÍA ICT para el servicio telefónico básico:

46 ICT PARA LA TELEFONÍA -Unidades de terminación de red
ICT para el servicio RDSI: -Unidades de terminación de red Acceso básico TR1 Acceso primario TR1p

47 ICT PARA LOS DIVERSOS SERVICIOS
ICT para Telefonía ICT para Radio y TV ICT para servicios de banda ancha

48 ICT PARA RADIO Y TV Elementos mínimos
-Elementos de captación Equipos de cabecera Antenas Mezclador Mástiles Soportes Amplificador …

49 ICT PARA RADIO Y TV cable coaxial cable coaxial cable coaxial
Elementos mínimos - Redes cable coaxial cable coaxial cable coaxial derivadores PAU BAT distribuidores De Distribución De dispersión Interior

50 ICT PARA LOS DIVERSOS SERVICIOS
ICT para Telefonía ICT para Radio y TV ICT para servicios de banda ancha

51 ICT PARA SERVICIOS DE BANDA ANCHA
No hace falta instalar una ICT, sólamente hay que reservar espacio para los registros en los recintos y para los cables en las canalizaciones. Los operadores realizan la instalación. Las ICTs están preparadas dos operadores.

52 ICT PARA SERVICIOS DE BANDA ANCHA
Nos ofrecen estos servicios: -Operadores de cable (FO) HFC Colocan un registro principal en el RITI   Coaxial hasta la vivienda -Operadores BA que acceden vía radioeléctrica Antenas en la azotea   Procesan en el RITS   Se usa la red telefónica

53 CONTENIDO Qué son las ICT Qué es un proyecto ICT
La legislación sobre ICT Elementos de una ICT Recintos de una ICT Canalizaciones e infraestructuras ICT para los diversos servicios Necesidad de actualización de la normativa

54 ACTUALIZACIÓN NORMATIVA
Nuevos servicios avanzados Hogar Digital Ampliación normativa

55 ACTUALIZACIÓN NORMATIVA
Fibra óptica hasta los hogares Conexión a Internet con altas velocidades Dificultades Necesidad nuevas infraestructuras Desarrollo posible si se dispone de ICT Modificación normativa Anexo IV : Servicios de Banda Ancha

56 REFERENCIAS [1] http://www.mityc.es/Telecomunicaciones.
[1] Web del Ministerio de Industria, Turismo y Comercio. Último acceso: 24 de Marzo de 2008. [2] J.A. Brenes Ruiz, Manual para realización de proyectos ICT, Proyecto fin de carrera, Universidad de Málaga, Junio 2002. [3] Foro donde se ha encontrado información sobre los recintos de instalaciones de telecomunicación.

57 ¡MUCHAS GRACIAS! ¿ALGUNA PREGUNTA?

58 PROYECTOS DE INFRAESTRUCTURAS COMUNES DE TELECOMUNICACIÓN (ICT)
Fraile Escudero, Pilar García Vara, Marta Marcos Blanco, Luis Miguel
