1 CANALETAS Y RACK I INTEGRANTES JULIAN DAVID GOMEZ JOSE FERNANDO LANZA

2 RACK O GABINETE METALICO
Un rack es un gabinete o soporte metálico destinado a alojar equipamiento electrónico, informático y de telecomunicaciones .

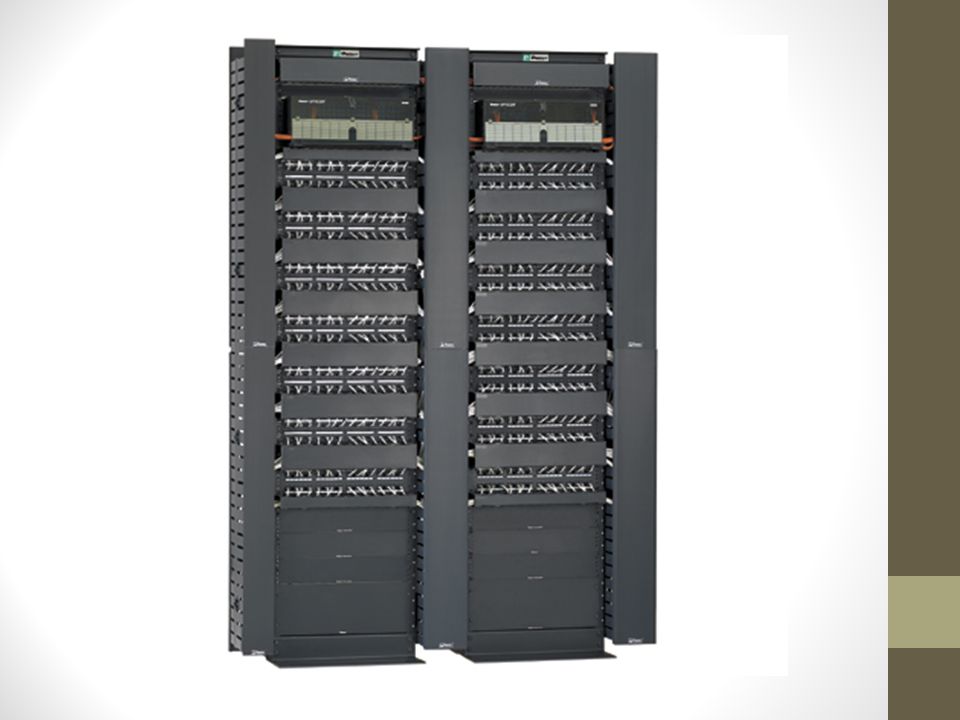

3

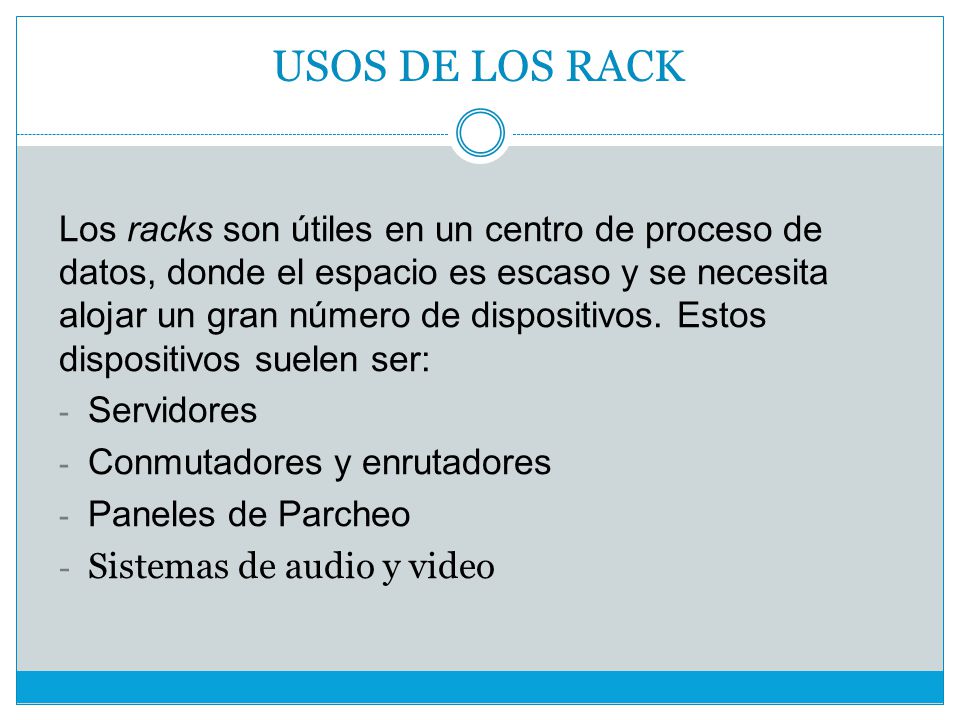

4 USOS DE LOS RACK Los racks son útiles en un centro de proceso de datos, donde el espacio es escaso y se necesita alojar un gran número de dispositivos. Estos dispositivos suelen ser: Servidores Conmutadores y enrutadores Paneles de Parcheo Sistemas de audio y video

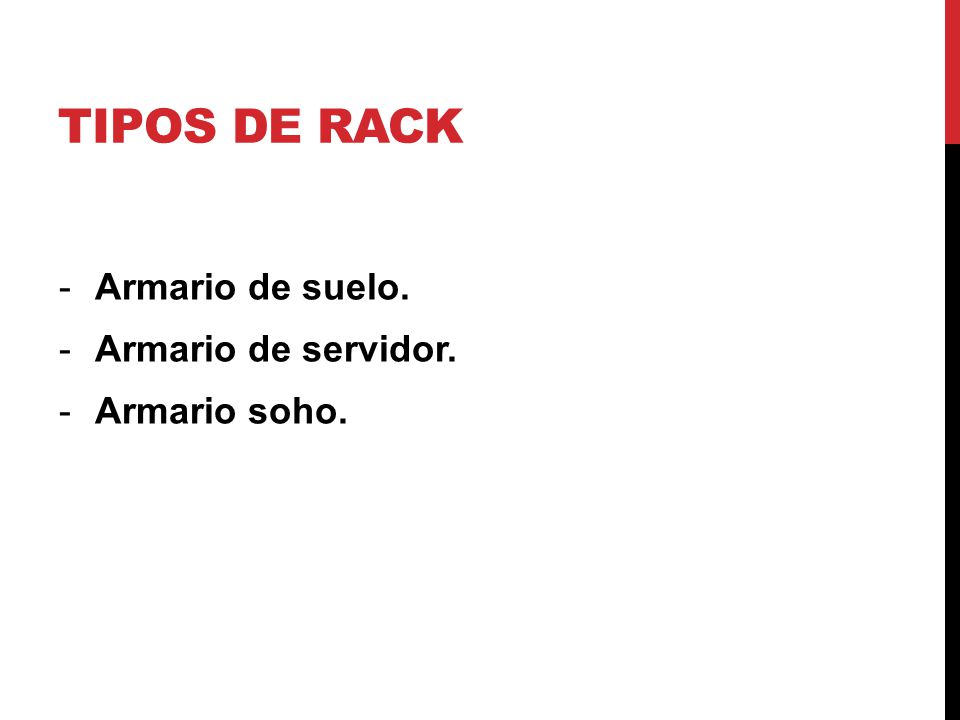

5 TIPOS DE RACK Armario de suelo. Armario de servidor. Armario soho.

6 Características de armario de suelo.
Estructura Básica totalmente desmontable Techo con ranuras de ventilación en sus cuatro caras Accesible por los 4 lados Laterales desmontables con clip de anclaje rápido y llave

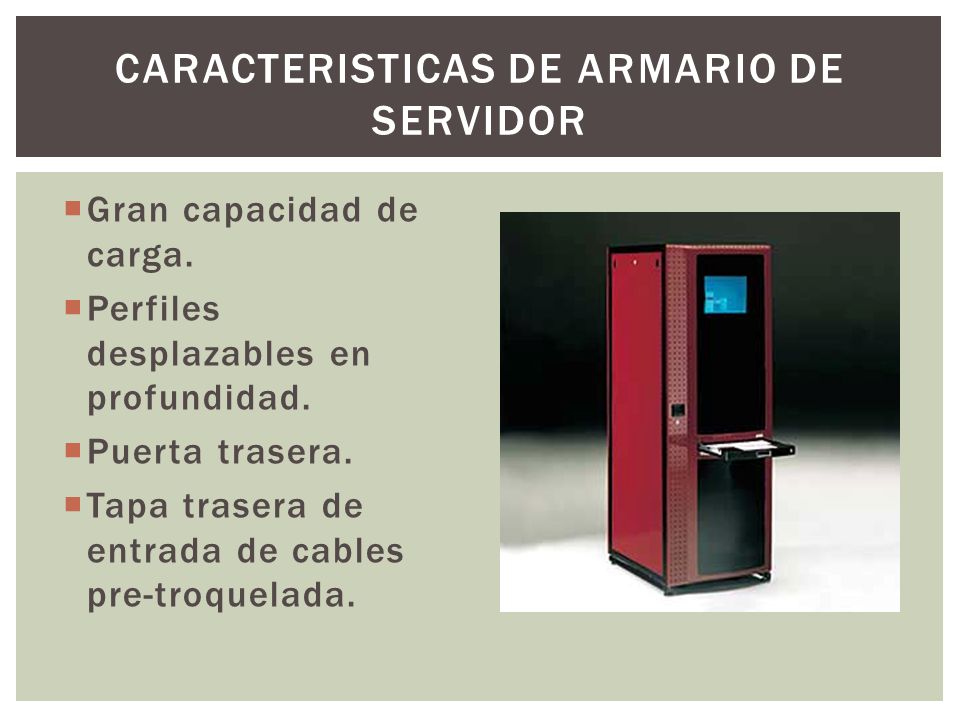

7 CARACTERISTICAS DE ARMARIO DE SERVIDOR
Gran capacidad de carga. Perfiles desplazables en profundidad. Puerta trasera. Tapa trasera de entrada de cables pre-troquelada.

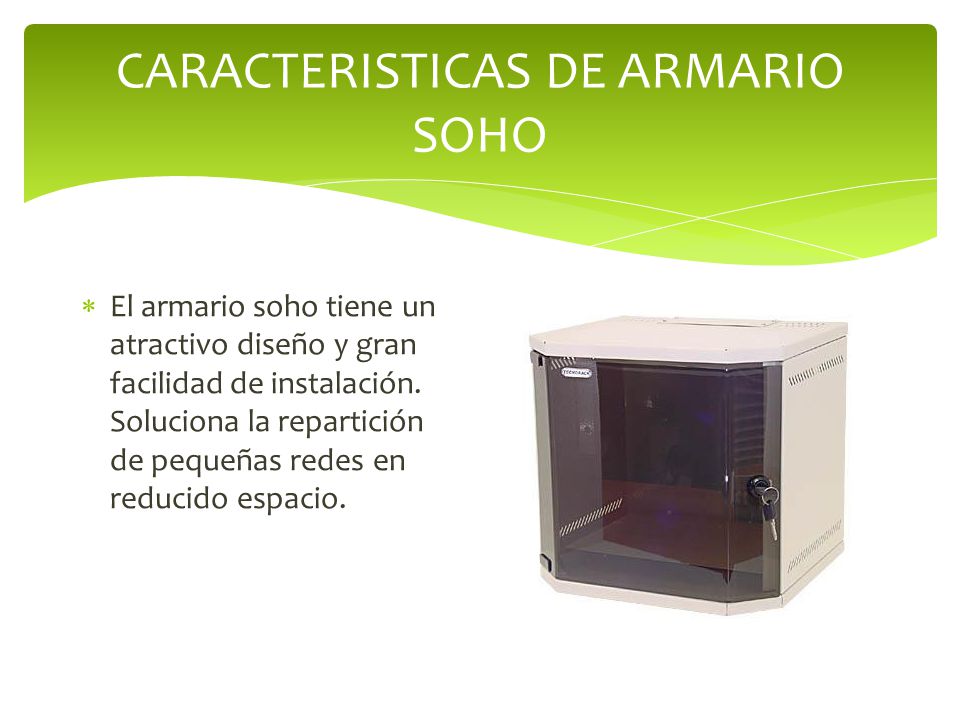

8 CARACTERISTICAS DE ARMARIO SOHO
El armario soho tiene un atractivo diseño y gran facilidad de instalación. Soluciona la repartición de pequeñas redes en reducido espacio.

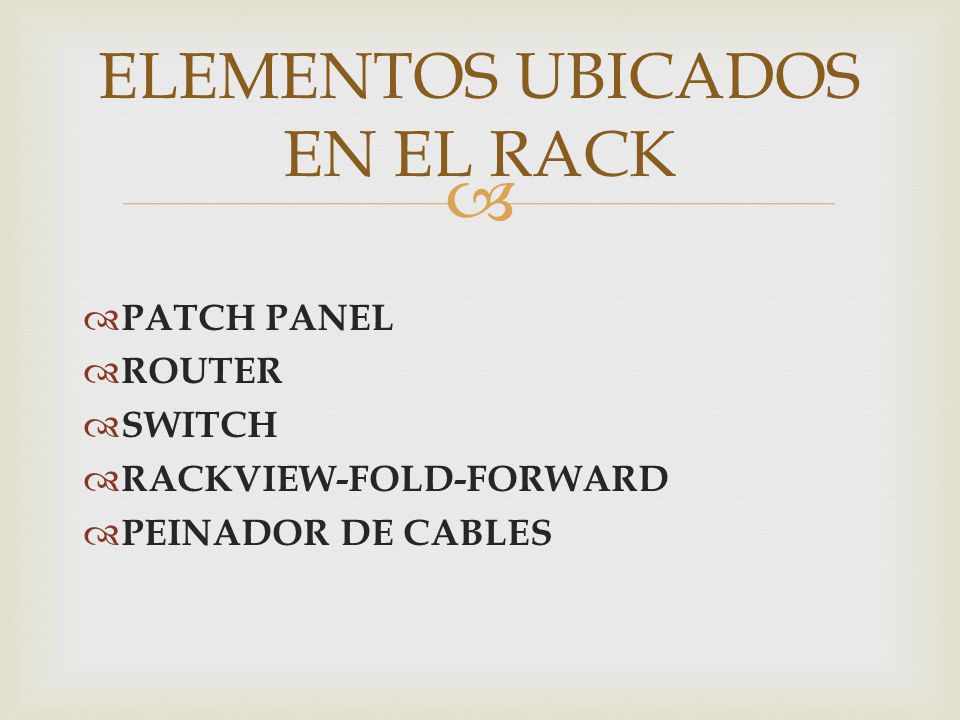

9 ELEMENTOS UBICADOS EN EL RACK
PATCH PANEL ROUTER SWITCH RACKVIEW-FOLD-FORWARD PEINADOR DE CABLES

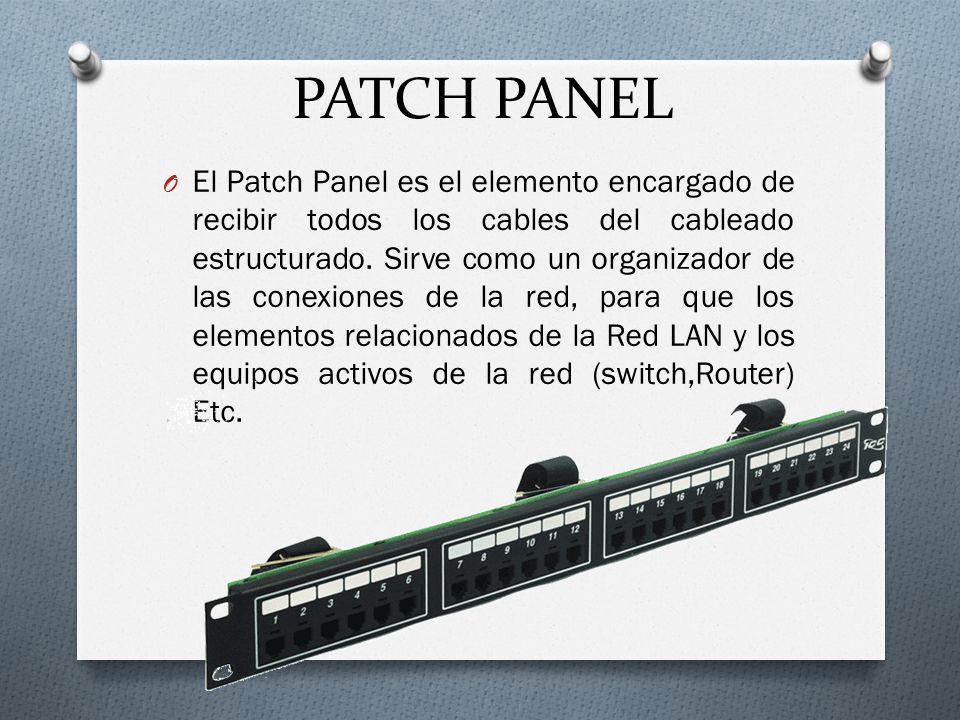

10 PATCH PANEL El Patch Panel es el elemento encargado de recibir todos los cables del cableado estructurado. Sirve como un organizador de las conexiones de la red, para que los elementos relacionados de la Red LAN y los equipos activos de la red (switch,Router) Etc.

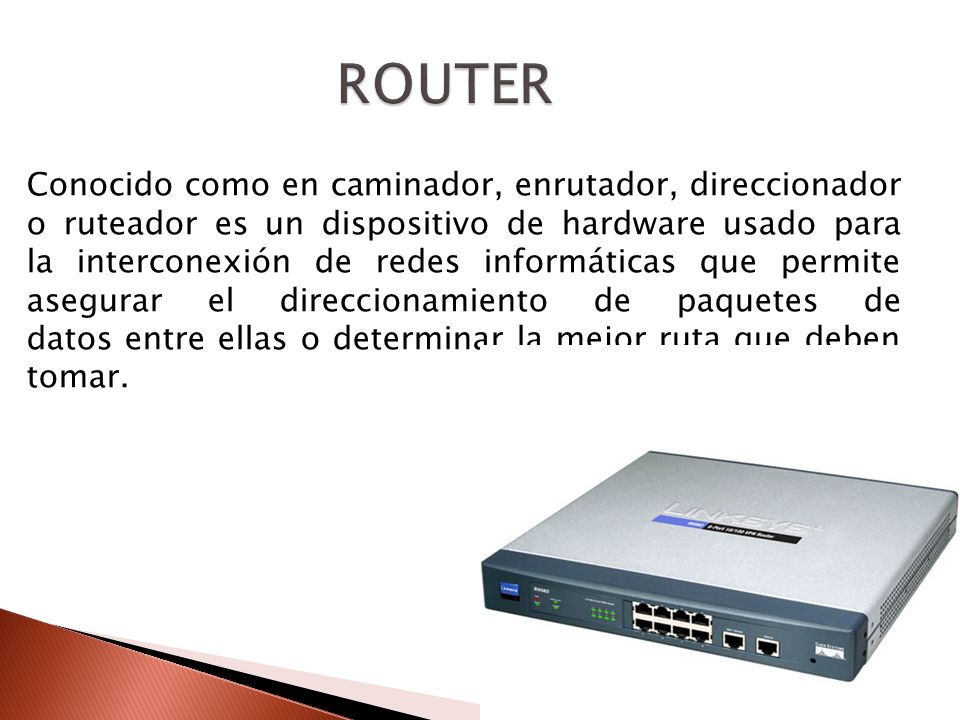

11 ROUTER Conocido como en caminador, enrutador, direccionador o ruteador es un dispositivo de hardware usado para la interconexión de redes informáticas que permite asegurar el direccionamiento de paquetes de datos entre ellas o determinar la mejor ruta que deben tomar.

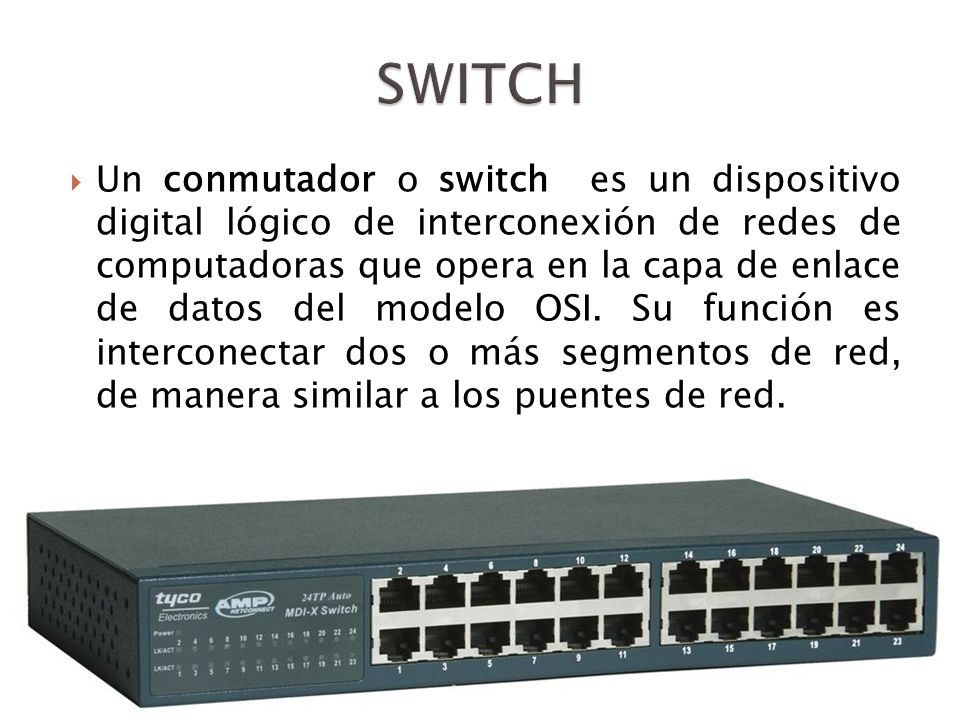

12 SWITCH Un conmutador o switch  es un dispositivo digital lógico de interconexión de redes de computadoras que opera en la capa de enlace de datos del modelo OSI. Su función es interconectar dos o más segmentos de red, de manera similar a los puentes de red.

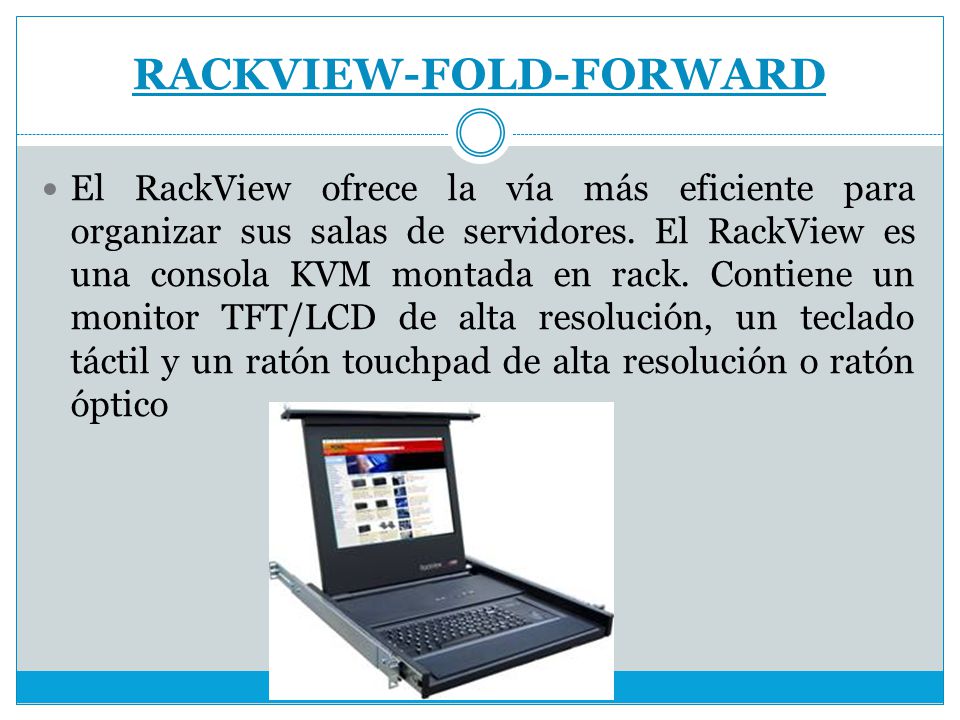

13 RACKVIEW-FOLD-FORWARD
El RackView ofrece la vía más eficiente para organizar sus salas de servidores. El RackView es una consola KVM montada en rack. Contiene un monitor TFT/LCD de alta resolución, un teclado táctil y un ratón touchpad de alta resolución o ratón óptico

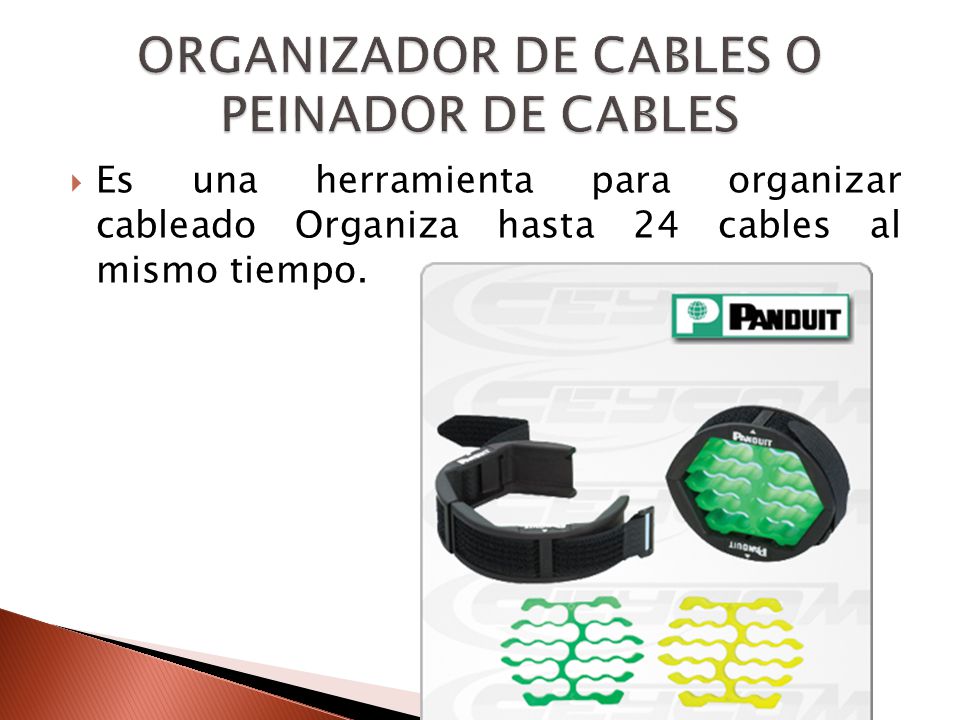

14 ORGANIZADOR DE CABLES O PEINADOR DE CABLES
Es una herramienta para organizar cableado Organiza hasta 24 cables al mismo tiempo.

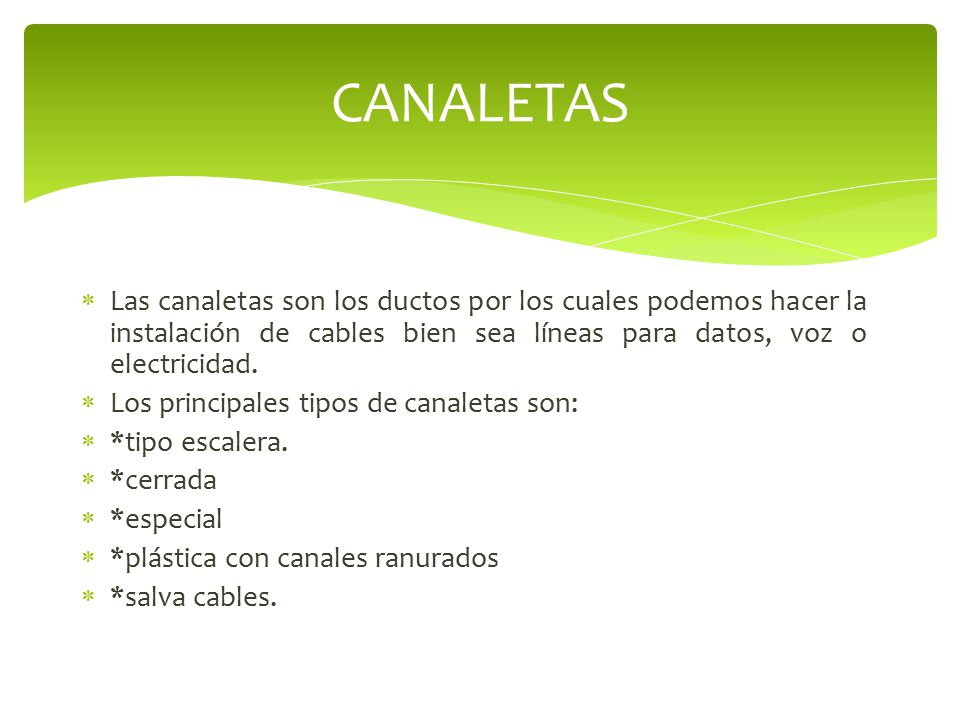

15 CANALETAS Las canaletas son los ductos por los cuales podemos hacer la instalación de cables bien sea líneas para datos, voz o electricidad. Los principales tipos de canaletas son: *tipo escalera. *cerrada *especial *plástica con canales ranurados *salva cables.

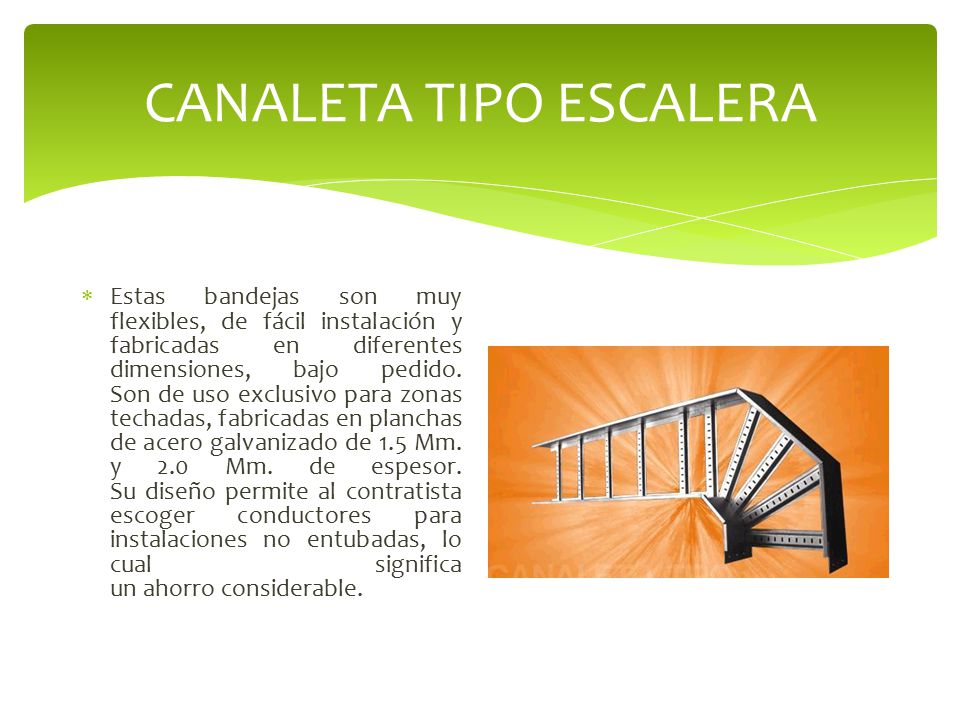

16 CANALETA TIPO ESCALERA
Estas bandejas son muy flexibles, de fácil instalación y fabricadas en diferentes dimensiones, bajo pedido. Son de uso exclusivo para zonas techadas, fabricadas en planchas de acero galvanizado de 1.5 Mm. y 2.0 Mm. de espesor. Su diseño permite al contratista escoger conductores para instalaciones no entubadas, lo cual significa un ahorro considerable.

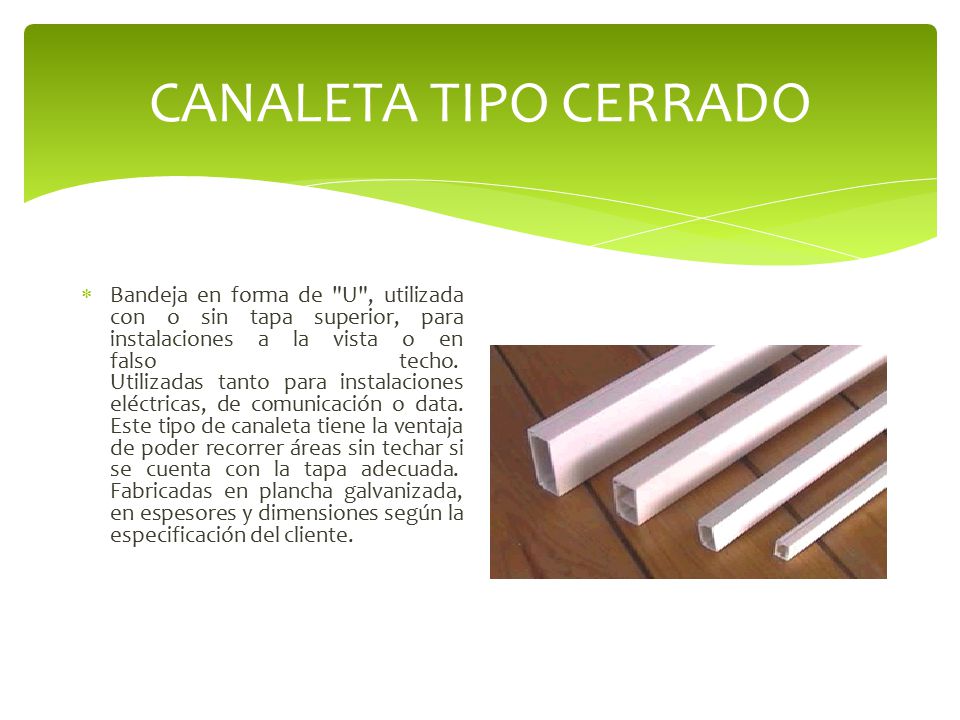

17 CANALETA TIPO CERRADO Bandeja en forma de "U", utilizada con o sin tapa superior, para instalaciones a la vista o en falso techo.  Utilizadas tanto para instalaciones eléctricas, de comunicación o data. Este tipo de canaleta tiene la ventaja de poder recorrer áreas sin techar si se cuenta con la tapa adecuada.  Fabricadas en plancha galvanizada, en espesores y dimensiones según la especificación del cliente.

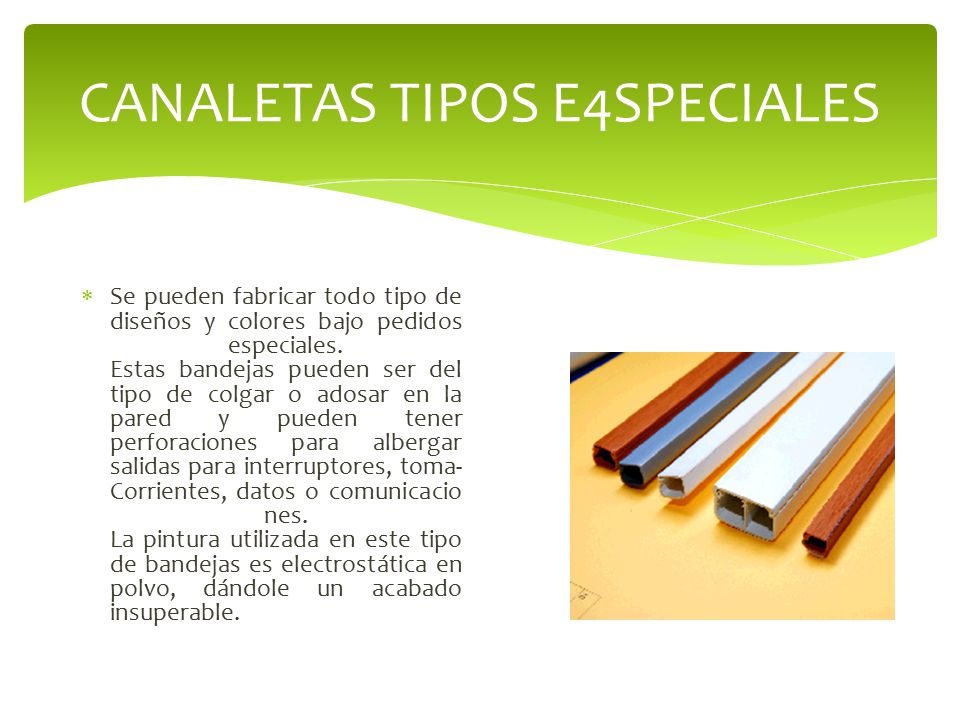

18 CANALETAS TIPOS E4SPECIALES
Se pueden fabricar todo tipo de diseños y colores bajo pedidos especiales. Estas bandejas pueden ser del tipo de colgar o adosar en la pared y pueden tener perforaciones para albergar salidas para interruptores, toma-Corrientes, datos o comunicaciones. La pintura utilizada en este tipo de bandejas es electrostática en polvo, dándole un acabado insuperable.

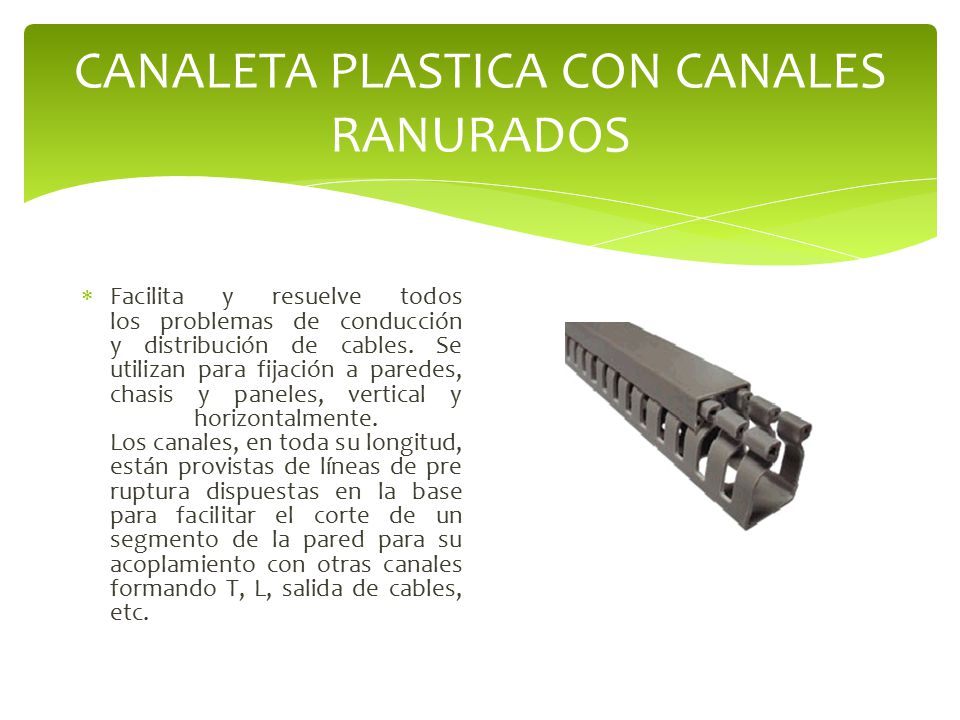

19 CANALETA PLASTICA CON CANALES RANURADOS
Facilita y resuelve todos los problemas de conducción y distribución de cables. Se utilizan para fijación a paredes, chasis y paneles, vertical y horizontalmente. Los canales, en toda su longitud, están provistas de líneas de pre ruptura dispuestas en la base para facilitar el corte de un segmento de la pared para su acoplamiento con otras canales formando T, L, salida de cables, etc.

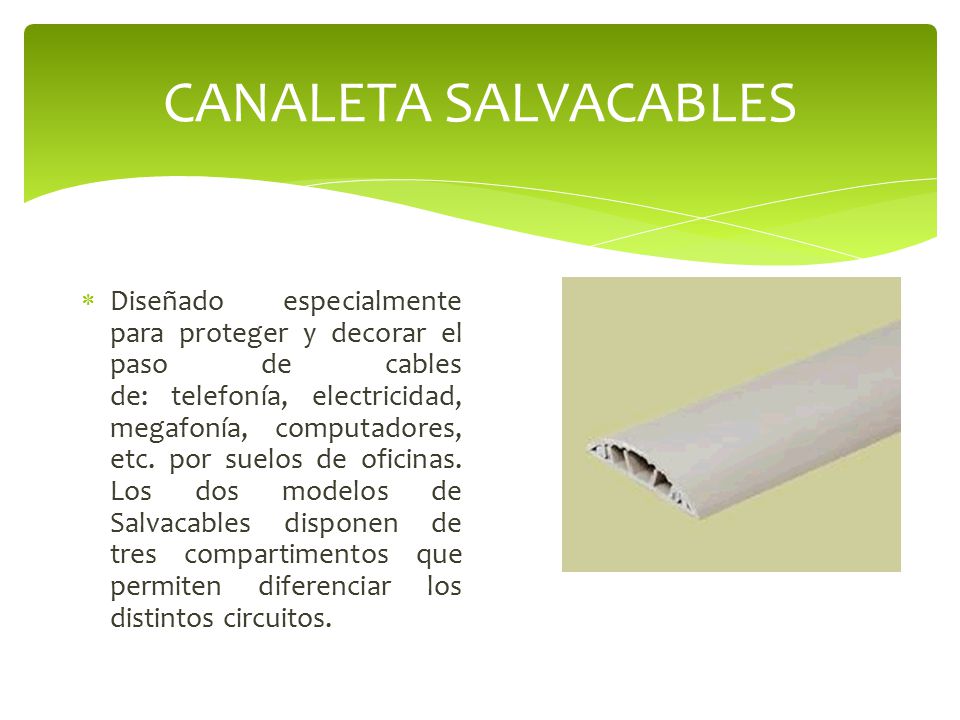

20 CANALETA SALVACABLES Diseñado especialmente para proteger y decorar el paso de cables de: telefonía, electricidad, megafonía, computadores, etc. por suelos de oficinas. Los dos modelos de Salvacables disponen de tres compartimentos que permiten diferenciar los distintos circuitos.
