1 PLACA MADRE El primer componente de un ordenador es la placa madre (también denominada "placa base"). La placa madre es el concentrador que se utiliza para conectar todos los componentes esenciales del ordenador Como su nombre lo indica, la placa madre funciona como una placa "materna", que toma la forma de un gran circuito impreso con conectores para tarjetas de expansión, módulos de memoria, el procesador, etc.

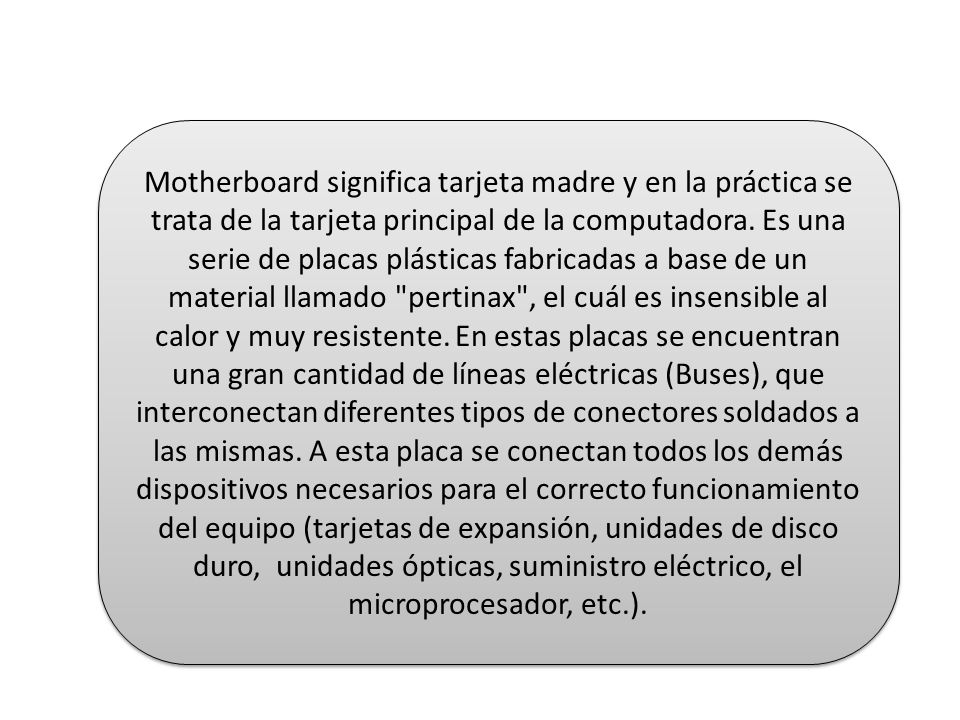

2 Motherboard significa tarjeta madre y en la práctica se trata de la tarjeta principal de la computadora. Es una serie de placas plásticas fabricadas a base de un material llamado "pertinax", el cuál es insensible al calor y muy resistente. En estas placas se encuentran una gran cantidad de líneas eléctricas (Buses), que interconectan diferentes tipos de conectores soldados a las mismas. A esta placa se conectan todos los demás dispositivos necesarios para el correcto funcionamiento del equipo (tarjetas de expansión, unidades de disco duro,  unidades ópticas, suministro eléctrico, el microprocesador, etc.).

3 FUNCIONES DE LA TARJETA MADRE
+ Interconectar todos los dispositivos internos, tales como discos duros, unidades ópticas, disqueteras, etc.      + Por medio de puertos, permitir la entrada y salida de información con distintos dispositivos externos. + Permitir la extensión de capacidades de la computadora por medio de ranuras especiales para tarjetas de expansión. + Albergar al cerebro de la computadora: el  microprocesador, en un conector espacial para el. + Adecuarse con la velocidad del microprocesador por medio de un circuito integrado especial llamado "Chipset" el cuál viene soldado también a la placa.    + Opcionalmente integrar ciertos dispositivos de video, audio y red en la placa y evitar el uso de tarjetas de expansión. + Distribuir electricidad adecuada a sus distintos elementos montados en ella (chipset, puertos, memorias RAM, etc.). + Soportar la inserción memoria RAM y memoria caché en ranuras especiales para ellas.

4 TIPOS DE TARJETA MADRE

5 FORMATOS DE TARJETA O PLACA MADRE(FORM FACTORS)
Formatos de Tarjeta o Placa Madre(Form factors) Hay muchos formatos de tarjetas madre. El formato se refiere a las dimensiones físicas y al tamaño de la tarjeta madre, y dictamina que tipo de case es el que se debe comprar. Los tipos de formatos (form Factor) que generalmente se encuentran son: AT Es llamada así porque es igual al diseño de la tarjeta madre IBM AT original. Esto permite a tarjetas de hasta 12 pulgadas de ancho y 13.8 pulgadas de profundidad. El conector de teclado y los conectores de los slots deben estar colocados en los lugares especificados por los requerimientos para que correspondan con los agujeros en el case.

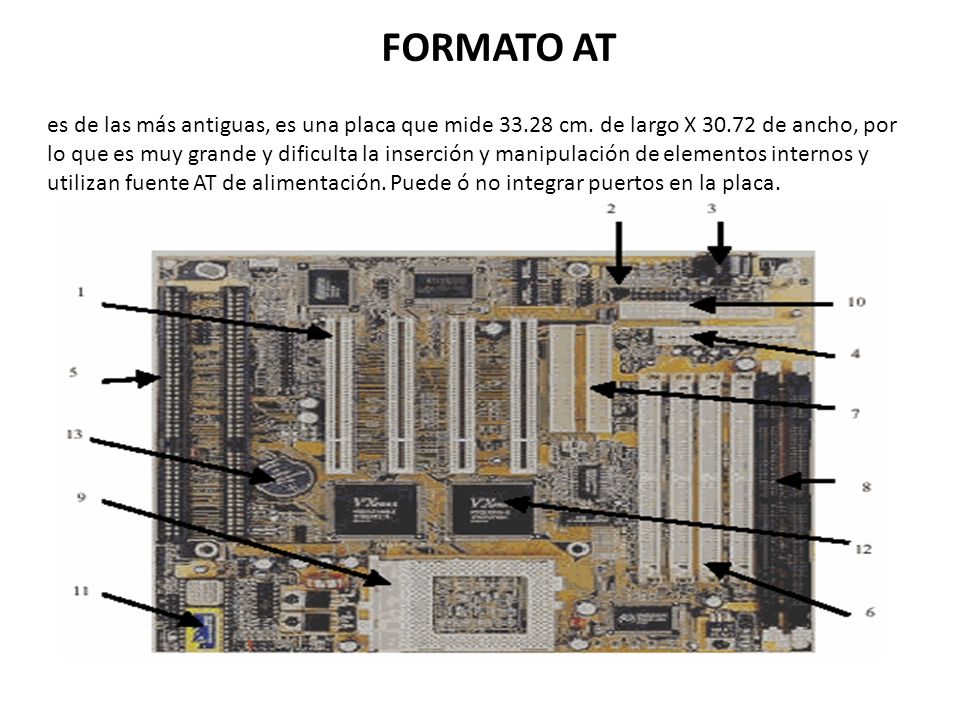

6 FORMATO AT es de las más antiguas, es una placa que mide cm. de largo X de ancho, por lo que es muy grande y dificulta la inserción y manipulación de elementos internos y utilizan fuente AT de alimentación. Puede ó no integrar puertos en la placa.

7 ATX: La especificación oficial ATX fue presentada por Intel en Julio de 1995 pero aparece en 1996 es una reciente evolución en lo que a tarjetas madre se refiere y se espera que sea el estándar el tamaño y la forma son completamente diferentes al AT. El tamaño es generalmente 12 pulgadas de ancho y 9.6 pulgadas de alto, esto deja colocar 1 slot AGP, 2 PCI, 1 PCI o ISA y 3 slots ISA, también existe la versión mini-ATX que tiene un tamaño de pulgadas por 9.6 de largo lo que permite colocar 1 slot AGP, 2 PCI, 1 PCI o ISA. Debido a que una ATX es esencialmente una baby AT girada 90 grados, este giro permite actualizar fácilmente el microprocesador, sin tener que quitar ninguna tarjeta, el ventilador de la fuente de alimentación queda cerca del microprocesador y permite un mejor enfriamiento.

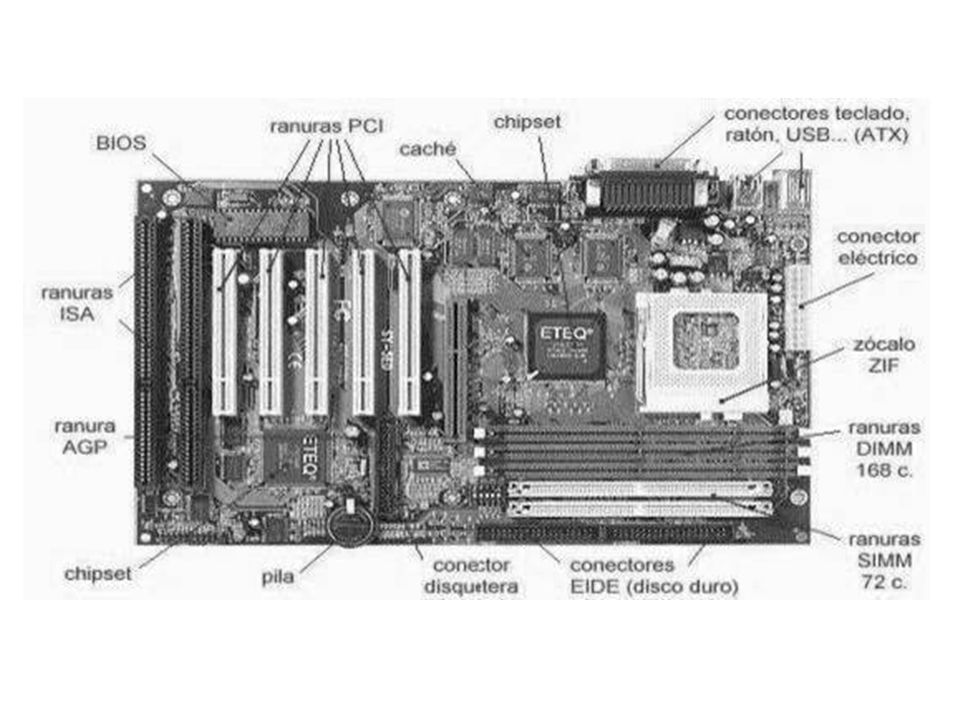

8

9

10

11

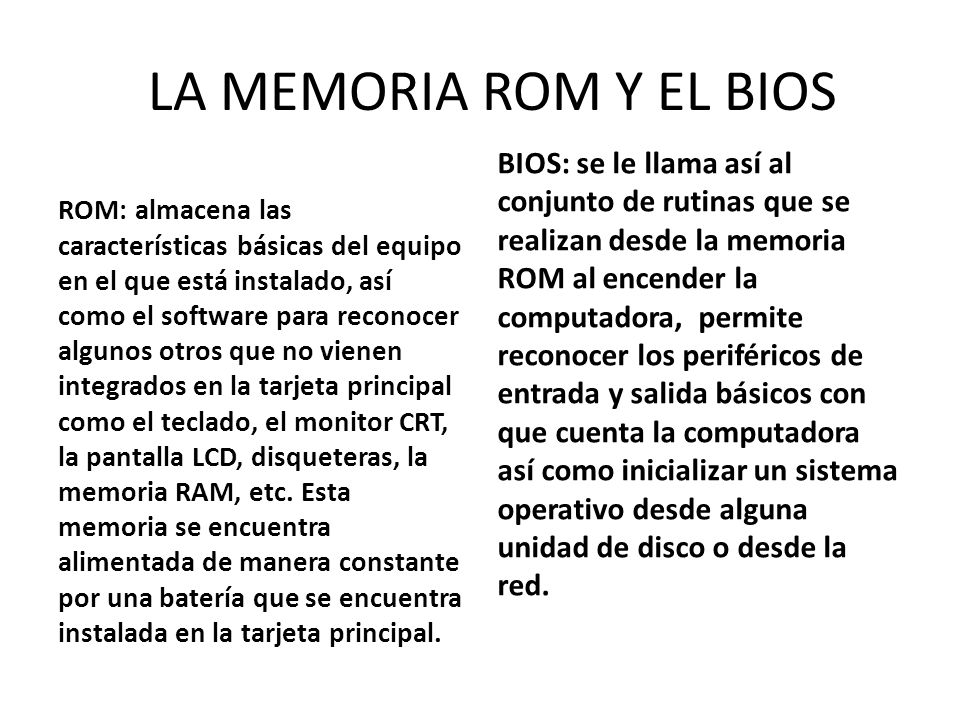

12 LA MEMORIA ROM Y EL BIOS ROM: almacena las características básicas del equipo en el que está instalado, así como el software para reconocer algunos otros que no vienen integrados en la tarjeta principal como el teclado, el monitor CRT, la pantalla LCD, disqueteras, la memoria RAM, etc. Esta memoria se encuentra alimentada de manera constante por una batería que se encuentra instalada en la tarjeta principal. BIOS: se le llama así al conjunto de rutinas que se realizan desde la memoria ROM al encender la computadora,  permite reconocer los periféricos de entrada y salida básicos con que cuenta la computadora así como inicializar un sistema operativo desde alguna unidad de disco o desde la red.

13 MEMORIA RAM Memoria RAM: es una memoria basada en capacitores, por lo que es relativamente lenta. Se encarga de almacenar de manera temporal la información que el sistema necesite guardar para su correcto funcionamiento.

14 RIMM (se usan en algunos servidores básicamente)
Tipo de ranura Imagen DDR3 DDR2 RIMM (se usan en algunos servidores básicamente) DDR (Actualmente descontinuado) DIMM (Actualmente descontinuado) SIMM (Actualmente descontinuado) SIP (Actualmente descontinuado) TSOP (Actualmente descontinuado)

15 es la encargada de suministrar de electricidad a la tarjeta principal
es la encargada de suministrar de electricidad a la tarjeta principal. Son 2 tipos, comenzando por el mas moderno. FUENTES Conector Imagen 1) ATX ("Advanced Tecnology eXtended") 2) AT ("Advanced Tecnology") (Actualmente descontinuado)
