1 CARLOS ENRIQUE BELTRAN Arquitectura de computadores
Estudiante: CARLOS ENRIQUE BELTRAN Profesor: NORBERTO NOVOA Arquitectura de computadores

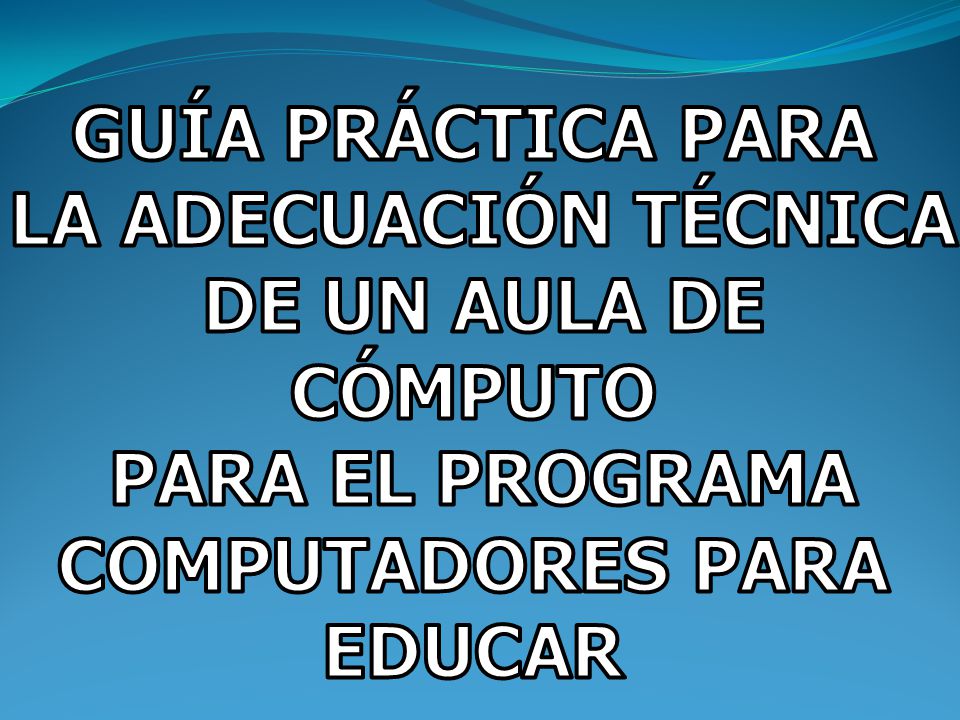

2 GUÍA PRÁCTICA PARA LA ADECUACIÓN TÉCNICA DE UN AULA DE CÓMPUTO PARA EL PROGRAMA COMPUTADORES PARA EDUCAR

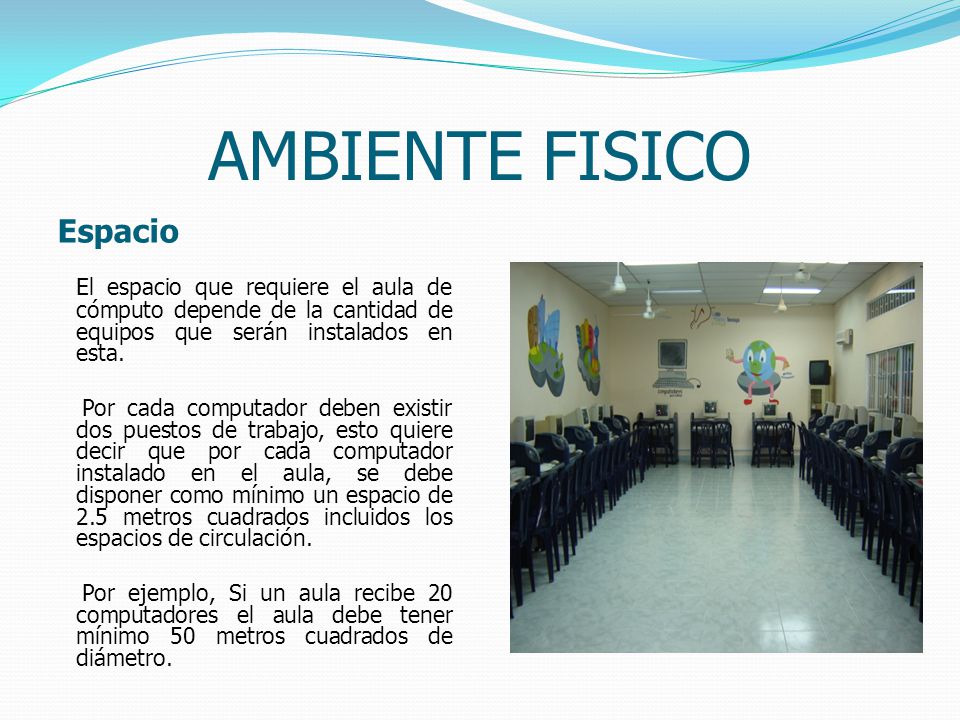

3 AMBIENTE FISICO Espacio
El espacio que requiere el aula de cómputo depende de la cantidad de equipos que serán instalados en esta. Por cada computador deben existir dos puestos de trabajo, esto quiere decir que por cada computador instalado en el aula, se debe disponer como mínimo un espacio de 2.5 metros cuadrados incluidos los espacios de circulación. Por ejemplo, Si un aula recibe 20 computadores el aula debe tener mínimo 50 metros cuadrados de diámetro.

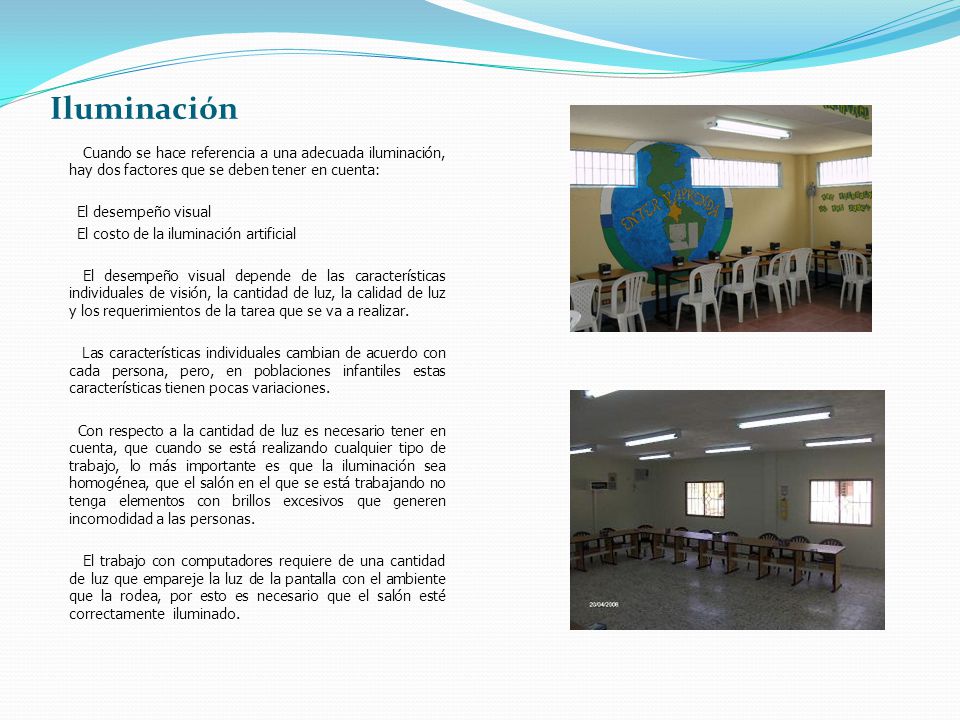

4 Iluminación Cuando se hace referencia a una adecuada iluminación, hay dos factores que se deben tener en cuenta: El desempeño visual El costo de la iluminación artificial El desempeño visual depende de las características individuales de visión, la cantidad de luz, la calidad de luz y los requerimientos de la tarea que se va a realizar. Las características individuales cambian de acuerdo con cada persona, pero, en poblaciones infantiles estas características tienen pocas variaciones. Con respecto a la cantidad de luz es necesario tener en cuenta, que cuando se está realizando cualquier tipo de trabajo, lo más importante es que la iluminación sea homogénea, que el salón en el que se está trabajando no tenga elementos con brillos excesivos que generen incomodidad a las personas. El trabajo con computadores requiere de una cantidad de luz que empareje la luz de la pantalla con el ambiente que la rodea, por esto es necesario que el salón esté correctamente iluminado.

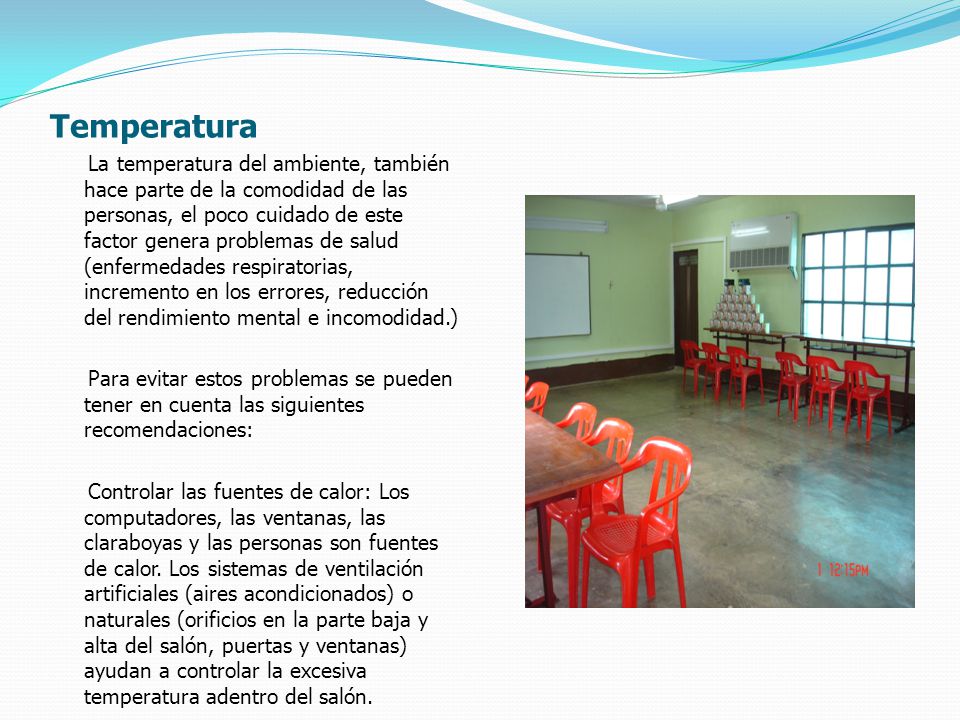

5 Temperatura La temperatura del ambiente, también hace parte de la comodidad de las personas, el poco cuidado de este factor genera problemas de salud (enfermedades respiratorias, incremento en los errores, reducción del rendimiento mental e incomodidad.) Para evitar estos problemas se pueden tener en cuenta las siguientes recomendaciones: Controlar las fuentes de calor: Los computadores, las ventanas, las claraboyas y las personas son fuentes de calor. Los sistemas de ventilación artificiales (aires acondicionados) o naturales (orificios en la parte baja y alta del salón, puertas y ventanas) ayudan a controlar la excesiva temperatura adentro del salón.

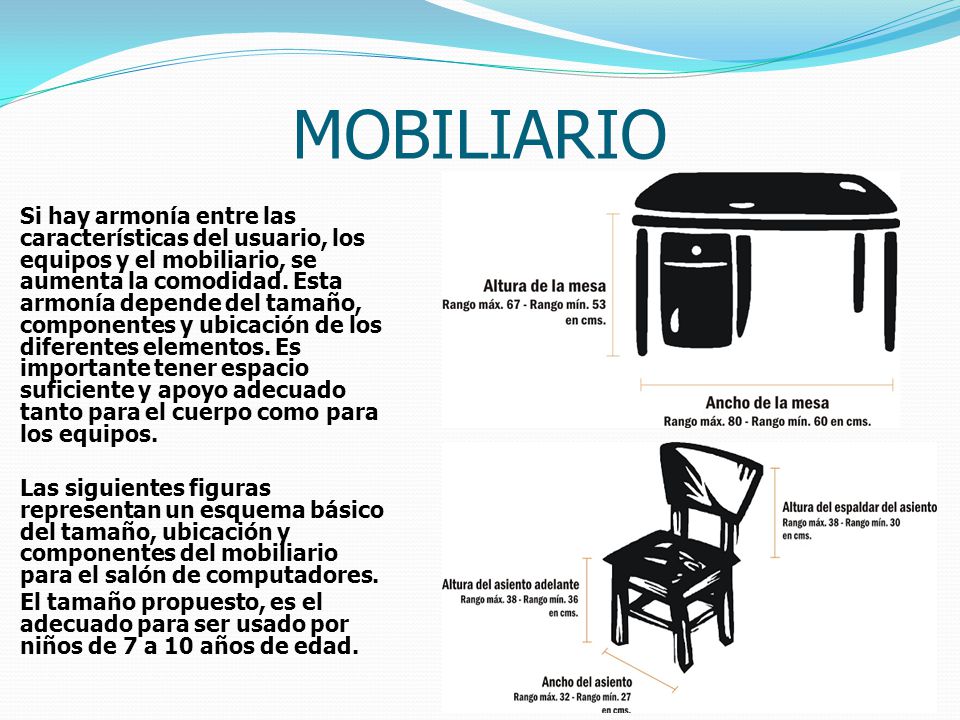

6 MOBILIARIO Si hay armonía entre las características del usuario, los equipos y el mobiliario, se aumenta la comodidad. Esta armonía depende del tamaño, componentes y ubicación de los diferentes elementos. Es importante tener espacio suficiente y apoyo adecuado tanto para el cuerpo como para los equipos. Las siguientes figuras representan un esquema básico del tamaño, ubicación y componentes del mobiliario para el salón de computadores. El tamaño propuesto, es el adecuado para ser usado por niños de 7 a 10 años de edad.

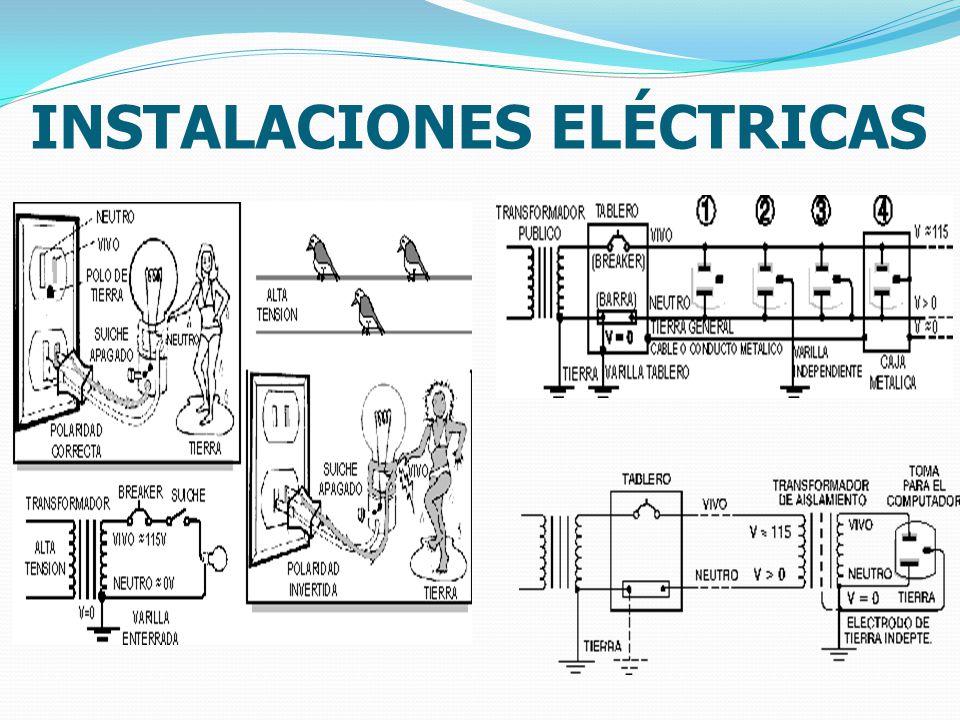

7 INSTALACIONES ELÉCTRICAS

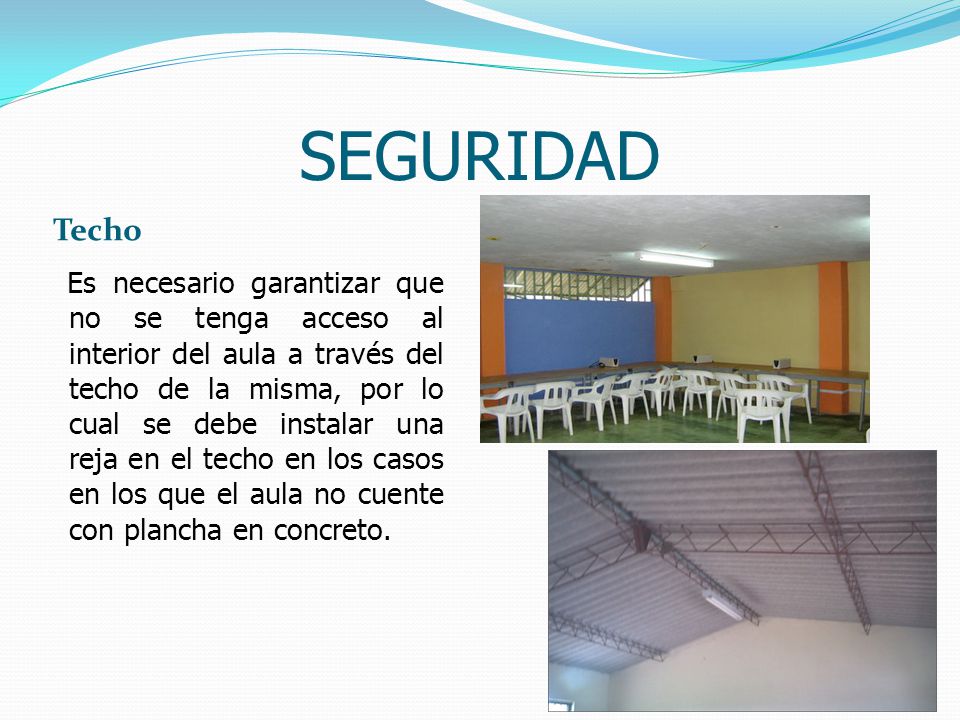

8 SEGURIDAD Techo Es necesario garantizar que no se tenga acceso al interior del aula a través del techo de la misma, por lo cual se debe instalar una reja en el techo en los casos en los que el aula no cuente con plancha en concreto.

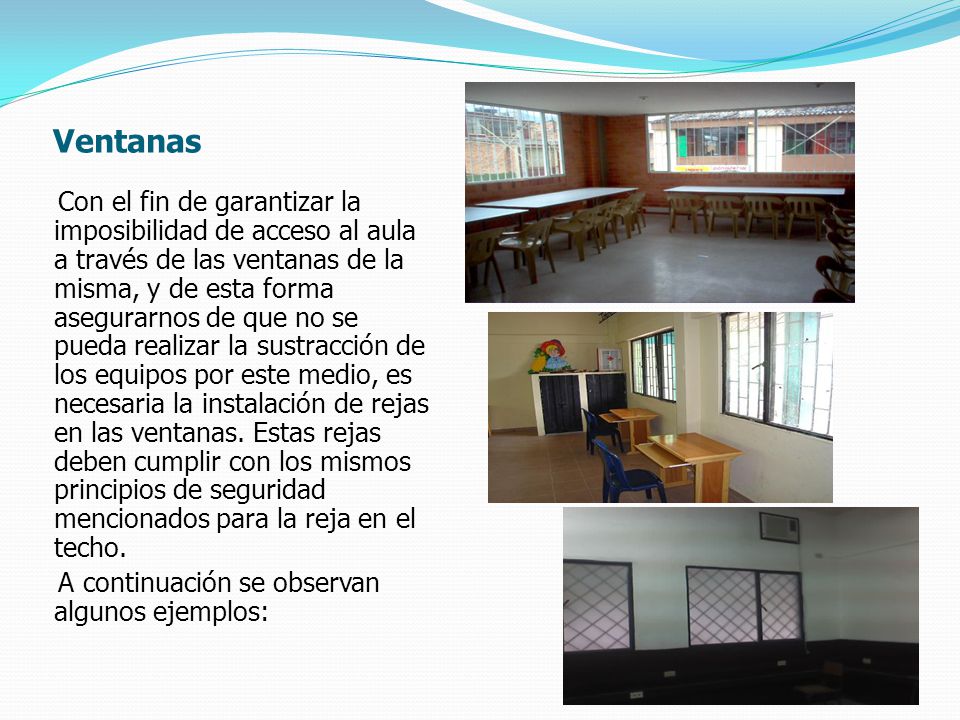

9 Ventanas Con el fin de garantizar la imposibilidad de acceso al aula a través de las ventanas de la misma, y de esta forma asegurarnos de que no se pueda realizar la sustracción de los equipos por este medio, es necesaria la instalación de rejas en las ventanas. Estas rejas deben cumplir con los mismos principios de seguridad mencionados para la reja en el techo. A continuación se observan algunos ejemplos:

10 Puerta Para garantizar la seguridad del aula y sus equipos de cómputo es necesario que la puerta de acceso a esta sea metálica y que tenga como mínimo una (1) cerradura. Se recomienda que la puerta tenga un pasador interno, con candado y puerta de acceso a este con su respectiva cerradura, como se observa a continuación:

11 Seguridad contra incendios
Con el fin de estar preparados para el caso en que se presente una conflagración en el aula, es necesario que esta cuente con un extintor multipropósito tipo BC (Color Amarillo) instalado en una de las paredes del aula, en un sitio al cual se tenga fácil acceso. Se recomienda que el extintor que se instale sea Solkaflan (Color Blanco), el cual está diseñado específicamente para equipo electrónico, con lo cual se garantiza que no dañe los equipos en caso de ser utilizado.

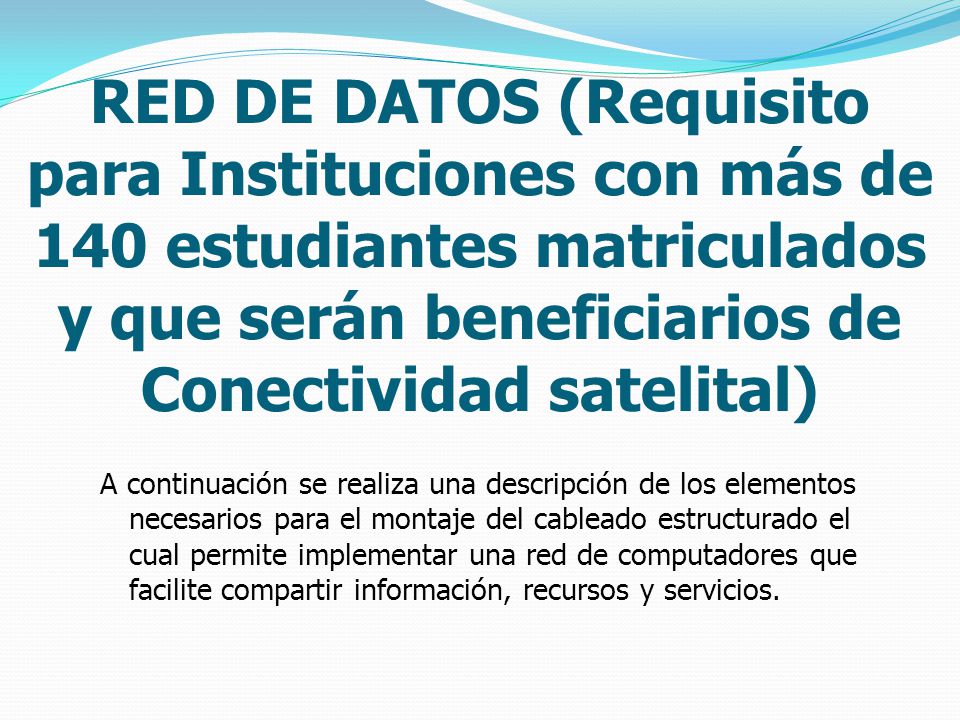

12 RED DE DATOS (Requisito para Instituciones con más de 140 estudiantes matriculados y que serán beneficiarios de Conectividad satelital) A continuación se realiza una descripción de los elementos necesarios para el montaje del cableado estructurado el cual permite implementar una red de computadores que facilite compartir información, recursos y servicios.

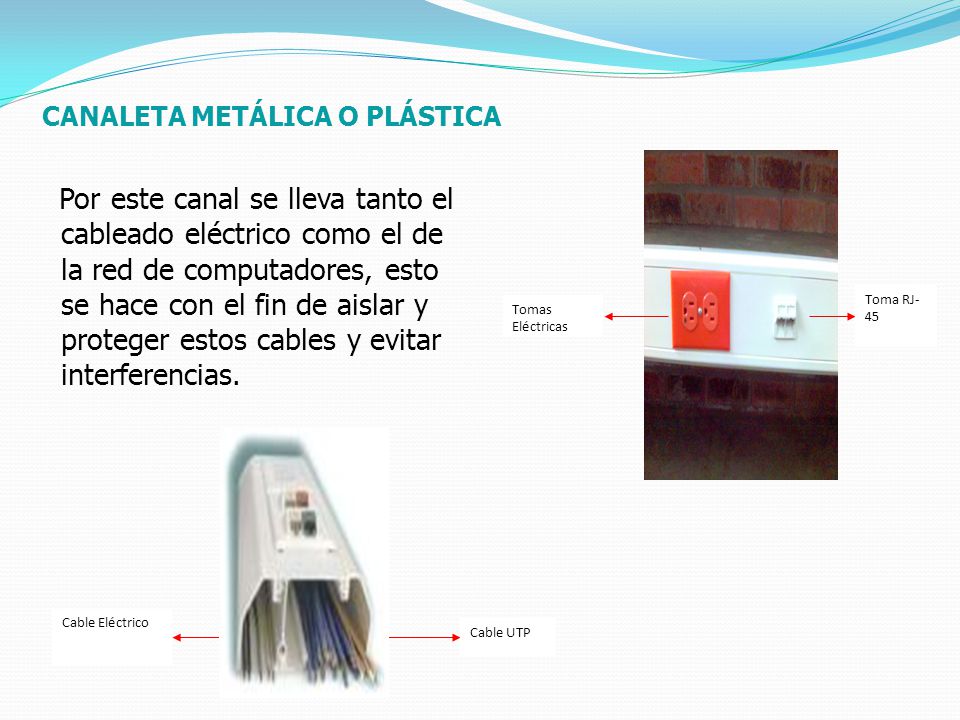

13 CANALETA METÁLICA O PLÁSTICA
Toma RJ- 45 Tomas Eléctricas Por este canal se lleva tanto el cableado eléctrico como el de la red de computadores, esto se hace con el fin de aislar y proteger estos cables y evitar interferencias. Cable UTP Cable Eléctrico

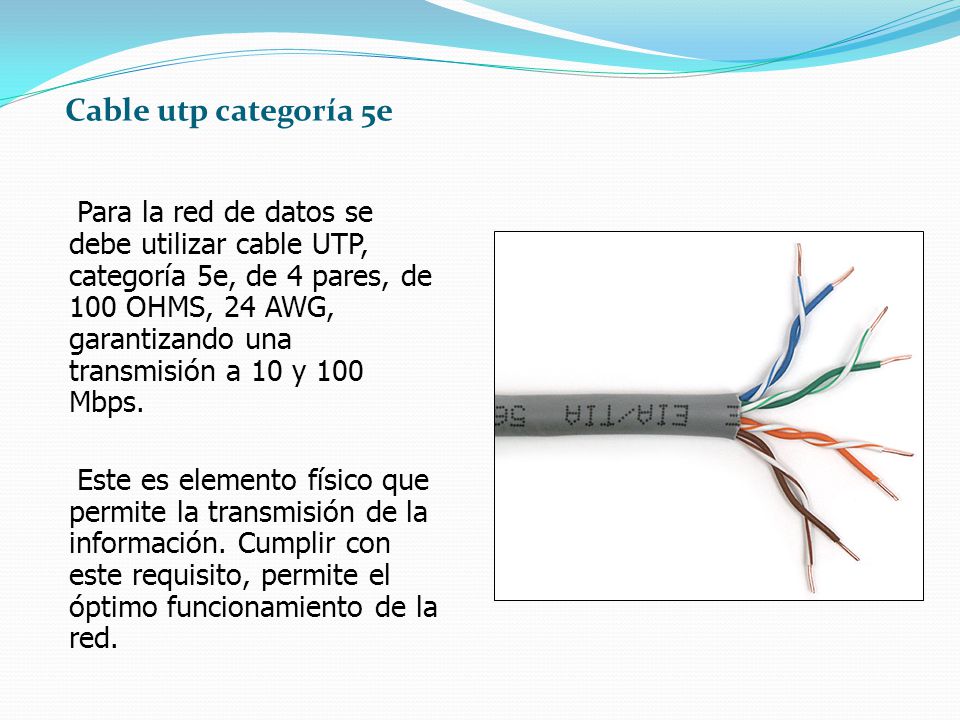

14 Cable utp categoría 5e Para la red de datos se debe utilizar cable UTP, categoría 5e, de 4 pares, de 100 OHMS, 24 AWG, garantizando una transmisión a 10 y 100 Mbps. Este es elemento físico que permite la transmisión de la información. Cumplir con este requisito, permite el óptimo funcionamiento de la red.

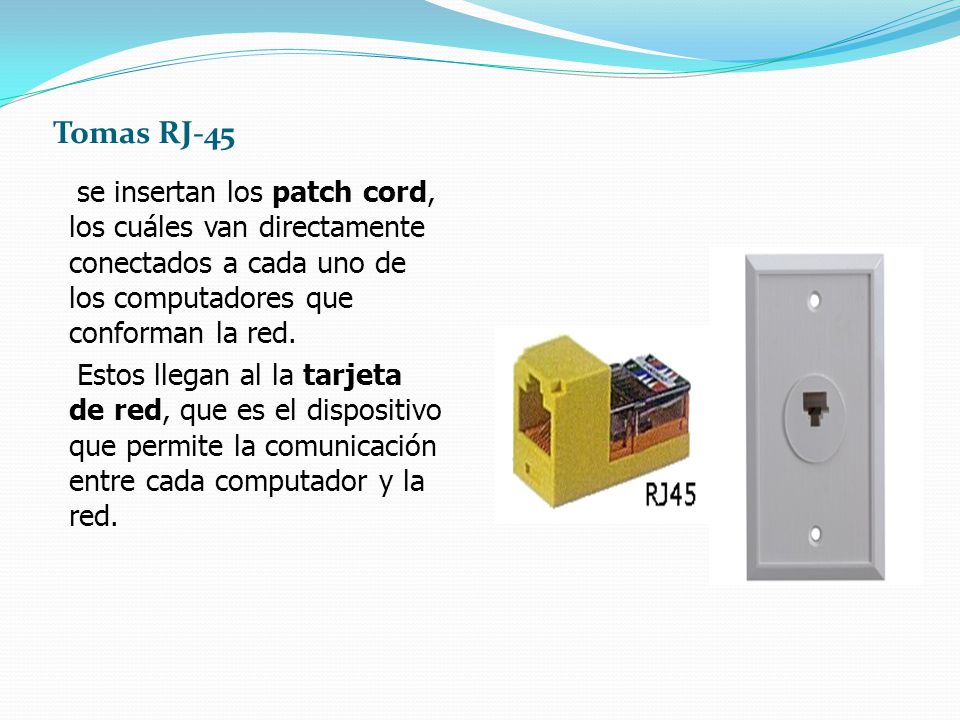

15 Tomas RJ-45 se insertan los patch cord, los cuáles van directamente conectados a cada uno de los computadores que conforman la red. Estos llegan al la tarjeta de red, que es el dispositivo que permite la comunicación entre cada computador y la red.

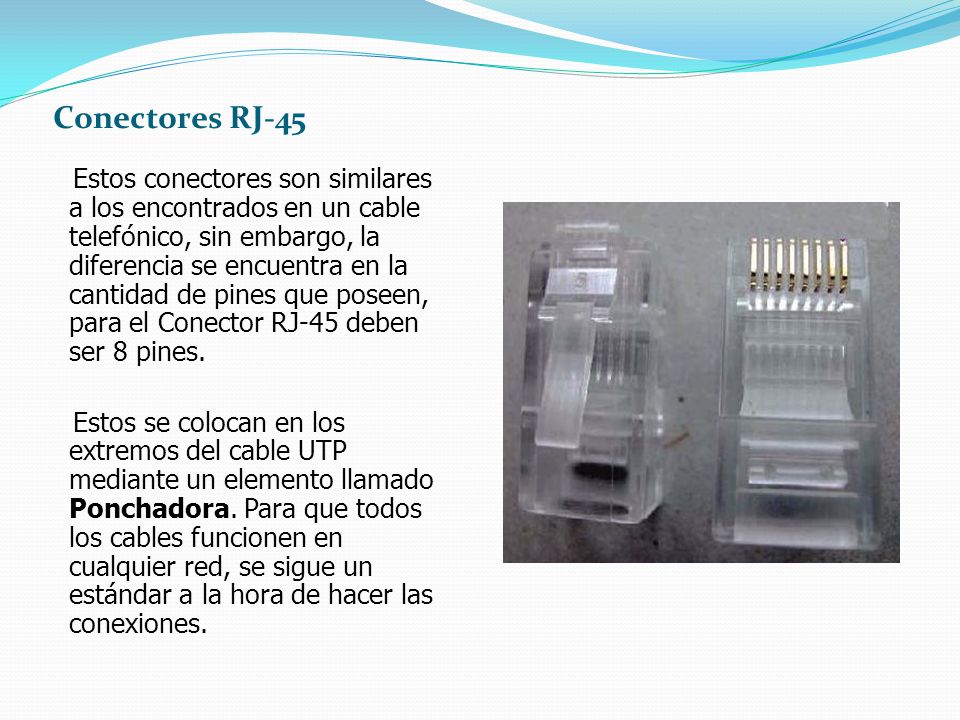

16 Conectores RJ-45 Estos conectores son similares a los encontrados en un cable telefónico, sin embargo, la diferencia se encuentra en la cantidad de pines que poseen, para el Conector RJ-45 deben ser 8 pines. Estos se colocan en los extremos del cable UTP mediante un elemento llamado Ponchadora. Para que todos los cables funcionen en cualquier red, se sigue un estándar a la hora de hacer las conexiones.

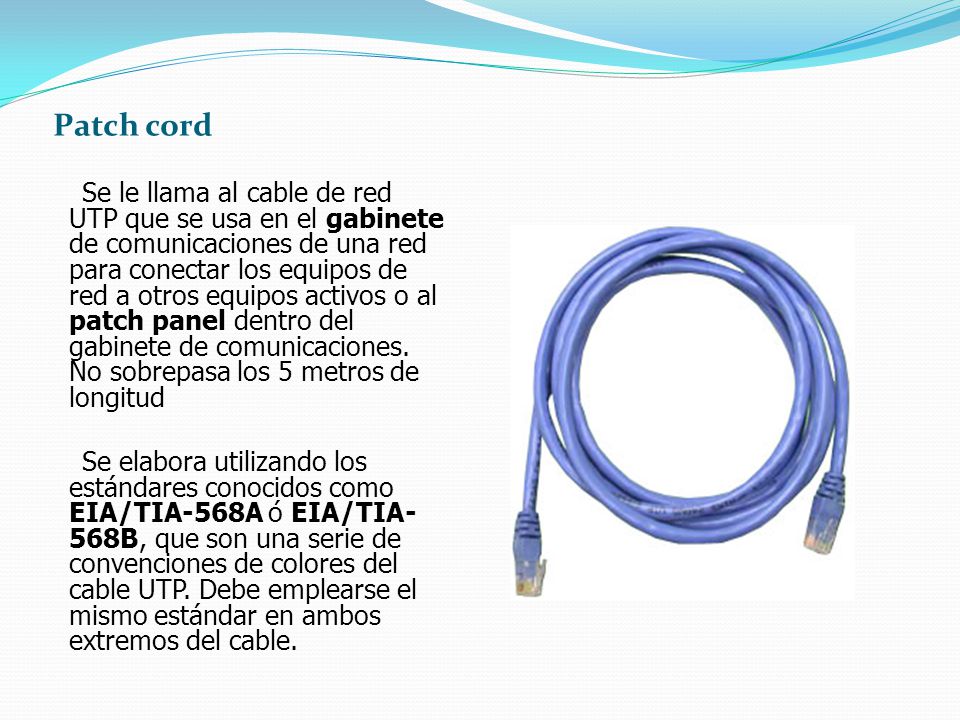

17 Patch cord Se le llama al cable de red UTP que se usa en el gabinete de comunicaciones de una red para conectar los equipos de red a otros equipos activos o al patch panel dentro del gabinete de comunicaciones. No sobrepasa los 5 metros de longitud Se elabora utilizando los estándares conocidos como EIA/TIA-568A ó EIA/TIA-568B, que son una serie de convenciones de colores del cable UTP. Debe emplearse el mismo estándar en ambos extremos del cable.

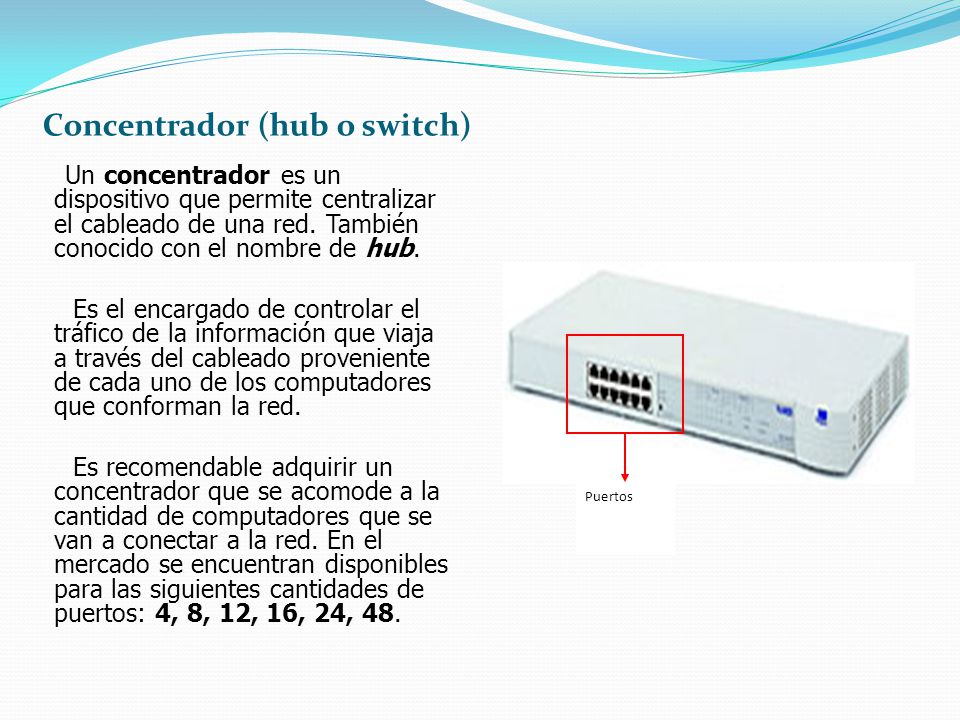

18 Concentrador (hub o switch)
Un concentrador es un dispositivo que permite centralizar el cableado de una red. También conocido con el nombre de hub. Es el encargado de controlar el tráfico de la información que viaja a través del cableado proveniente de cada uno de los computadores que conforman la red. Es recomendable adquirir un concentrador que se acomode a la cantidad de computadores que se van a conectar a la red. En el mercado se encuentran disponibles para las siguientes cantidades de puertos: 4, 8, 12, 16, 24, 48. Puertos

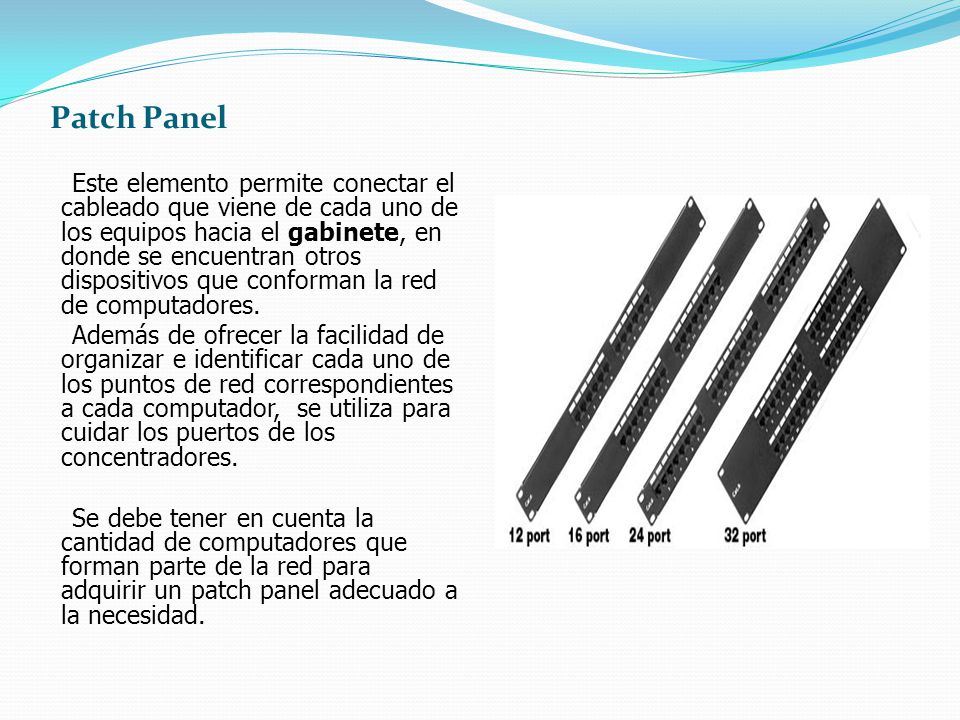

19 Patch Panel Este elemento permite conectar el cableado que viene de cada uno de los equipos hacia el gabinete, en donde se encuentran otros dispositivos que conforman la red de computadores. Además de ofrecer la facilidad de organizar e identificar cada uno de los puntos de red correspondientes a cada computador, se utiliza para cuidar los puertos de los concentradores. Se debe tener en cuenta la cantidad de computadores que forman parte de la red para adquirir un patch panel adecuado a la necesidad.

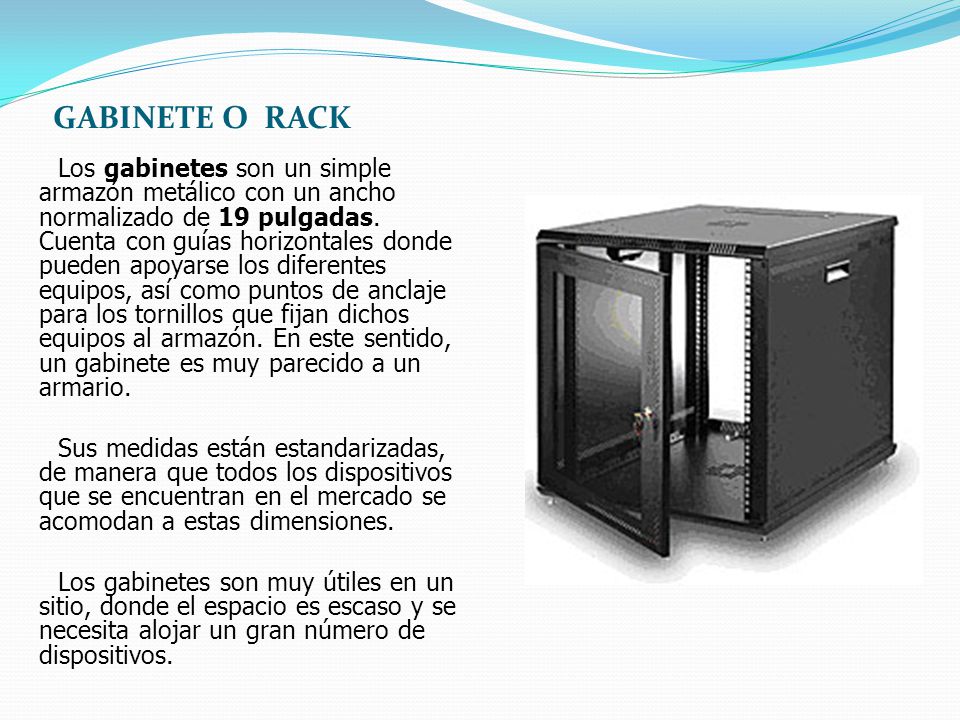

20 GABINETE O RACK Los gabinetes son un simple armazón metálico con un ancho normalizado de 19 pulgadas. Cuenta con guías horizontales donde pueden apoyarse los diferentes equipos, así como puntos de anclaje para los tornillos que fijan dichos equipos al armazón. En este sentido, un gabinete es muy parecido a un armario. Sus medidas están estandarizadas, de manera que todos los dispositivos que se encuentran en el mercado se acomodan a estas dimensiones. Los gabinetes son muy útiles en un sitio, donde el espacio es escaso y se necesita alojar un gran número de dispositivos.

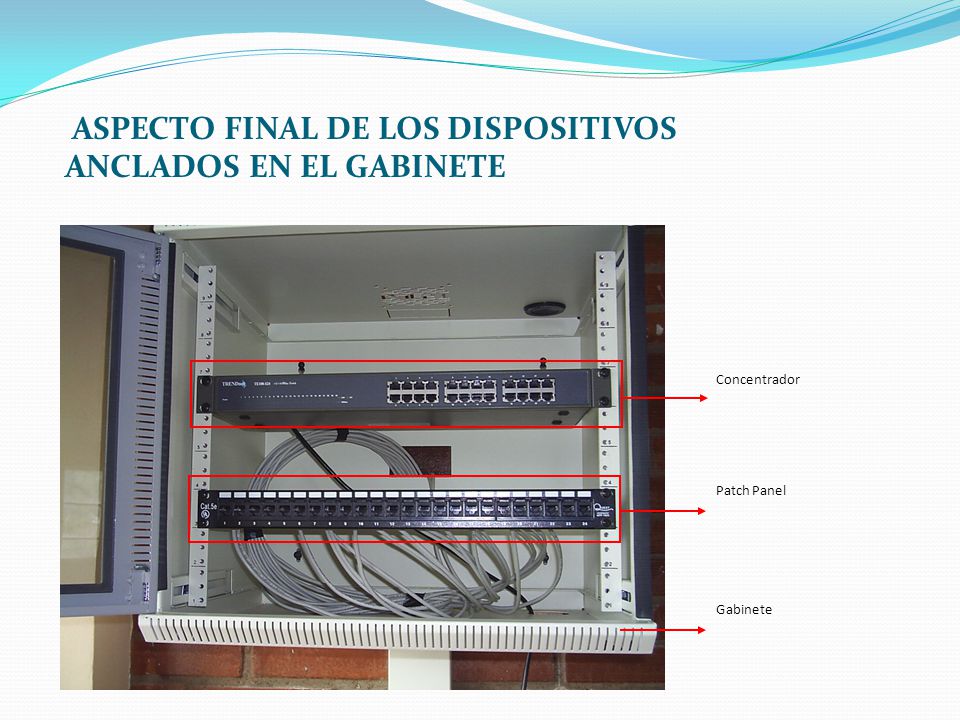

21 ASPECTO FINAL DE LOS DISPOSITIVOS ANCLADOS EN EL GABINETE
Concentrador Patch Panel Gabinete
