NORMA 568 B Wilmer Álvarez Levinton licona Ingeniero electrónico

Presentación del tema: "NORMA 568 B Wilmer Álvarez Levinton licona Ingeniero electrónico"— Transcripción de la presentación:

1 NORMA 568 B Wilmer Álvarez Levinton licona Ingeniero electrónico
Especialista en seguridad informática Ingeniería en conexión y redes

2 Estándar de Cableado para Telecomunicaciones en Edificios Comerciales

3 OBJETIVO TIA/EIA-568-B Define estándares que permitirán el diseño e implementación de sistemas de cableado estructurado para edificios comerciales y entre edificios en entornos de campus.

4 Cableado horizontal Va desde el área de trabajo hasta el cuarto de telecomunicaciones

5 AREA DE TRABAJO Va desde la placa de pared hasta el equipo del usuario Diseñado para cambios, modificaciones y adiciones fáciles

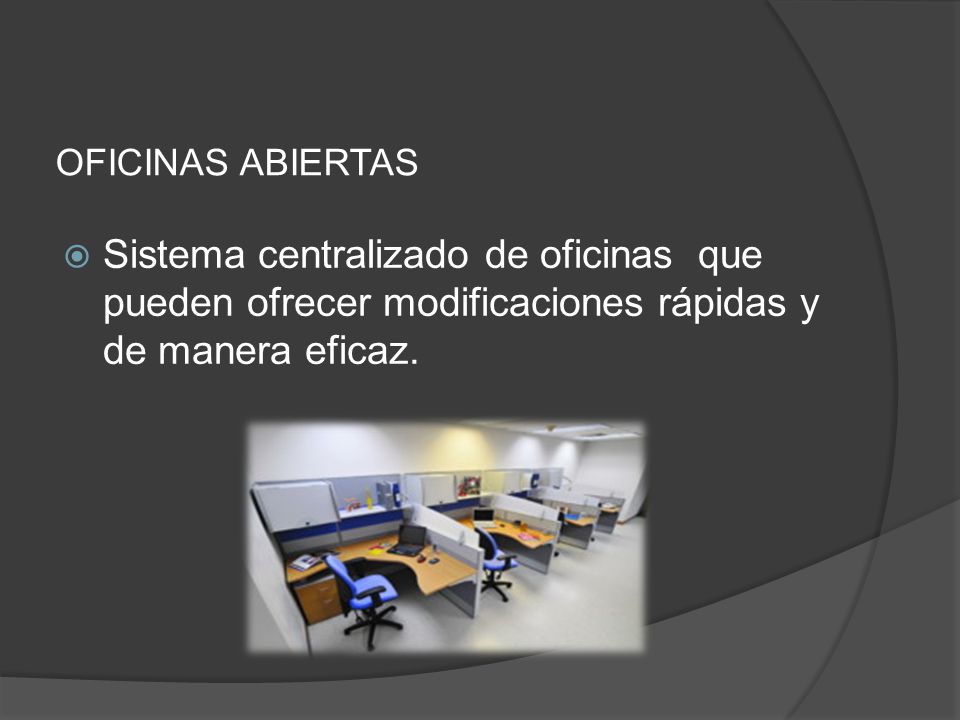

6 OFICINAS ABIERTAS Sistema centralizado de oficinas que pueden ofrecer modificaciones rápidas y de manera eficaz.

7 Muto Es un punto de conexión que ofrece servicio a12 áreas de trabajo.
Debe ser accesible y no estar conectado en un piso o pared falso La distancia MAXIMA nunca se pasará de los 100m

8 Punto de consolidación
No se permite más que un solo Punto de Consolidación entre cada corrida de cable No se puede colocar el punto de consolidación a >15 mts del CT La distancia del enlace está limitada a 90 mts + 10 mts de cable de conexión patch cord

9 Cuarto o closet de telecomunicaciones
Área exclusiva dentro de un edifico para el equipo de telecomunicaciones Su función principal es la terminación del cableado horizontal y vertical (principal)

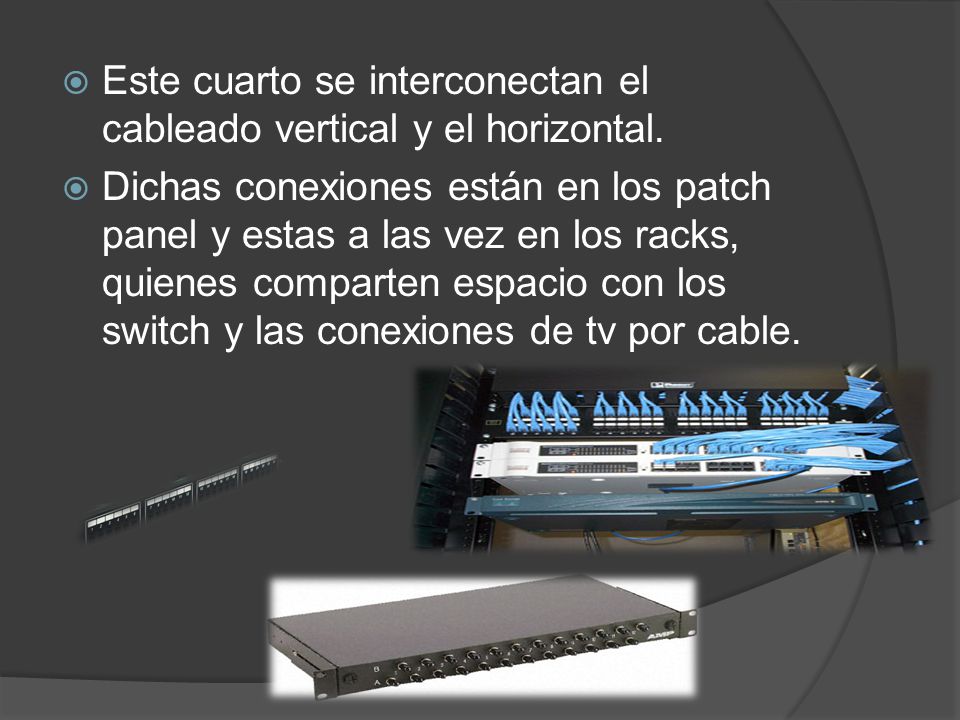

10 Este cuarto se interconectan el cableado vertical y el horizontal.
Dichas conexiones están en los patch panel y estas a las vez en los racks, quienes comparten espacio con los switch y las conexiones de tv por cable.

11

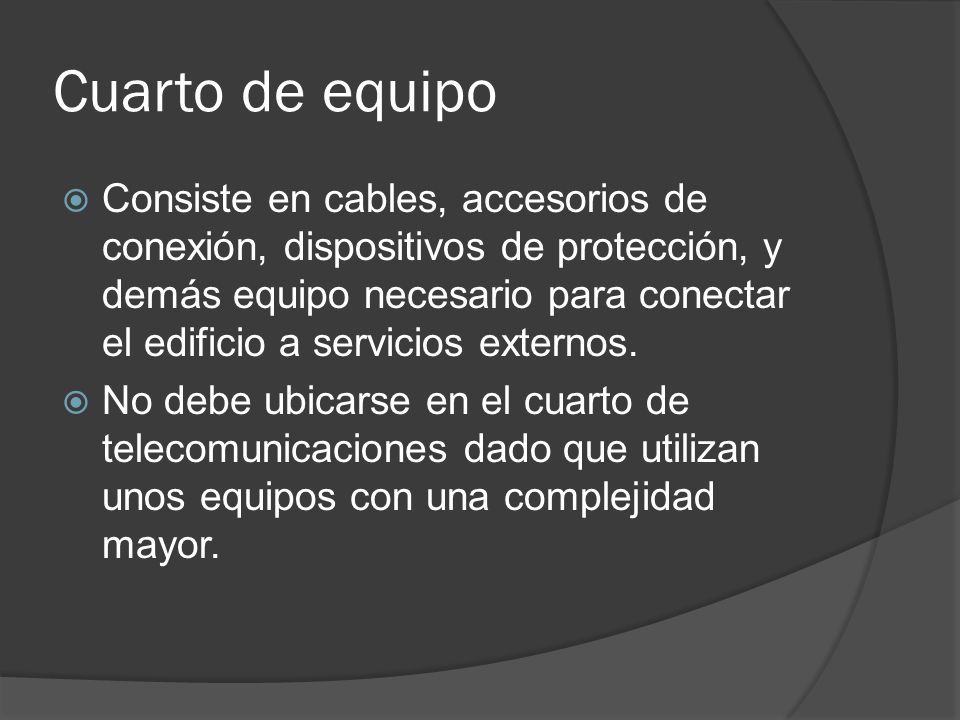

12 Cuarto de equipo Consiste en cables, accesorios de conexión, dispositivos de protección, y demás equipo necesario para conectar el edificio a servicios externos. No debe ubicarse en el cuarto de telecomunicaciones dado que utilizan unos equipos con una complejidad mayor.

13

14

15

16

17

18 TTO ALVAREZ
