Monitores de pantalla plana.

Presentación del tema: "Monitores de pantalla plana."— Transcripción de la presentación:

1 Monitores de pantalla plana.

2 FPD: Flat Panel Display

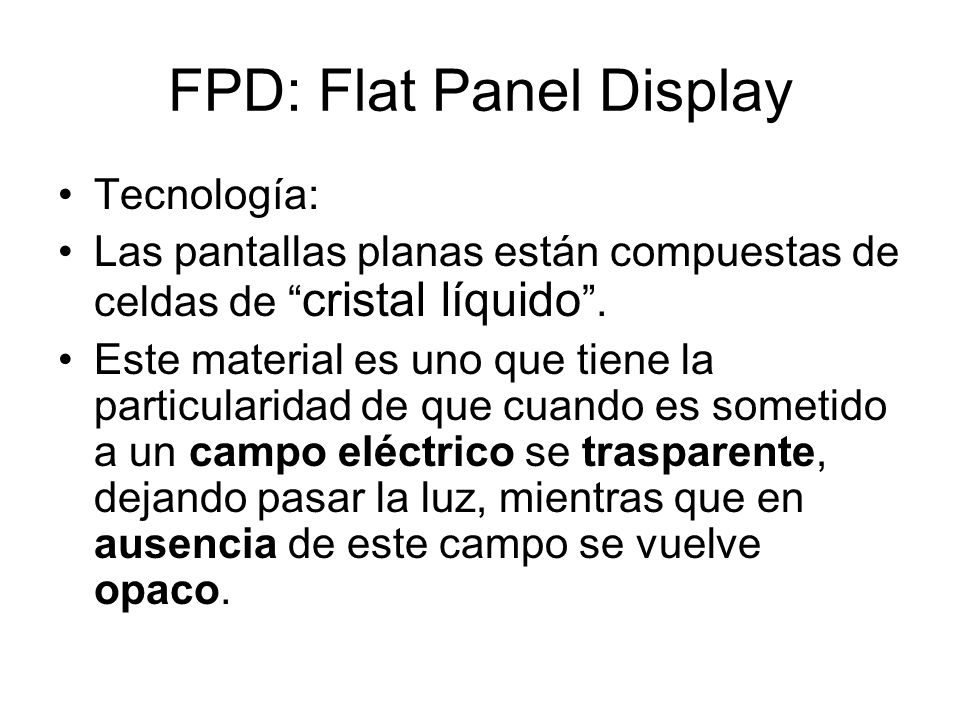

Tecnología: Las pantallas planas están compuestas de celdas de “cristal líquido”. Este material es uno que tiene la particularidad de que cuando es sometido a un campo eléctrico se trasparente, dejando pasar la luz, mientras que en ausencia de este campo se vuelve opaco.

3 FPD http://www.cs.ndsu.nodak.edu/~revie/amlcd/)

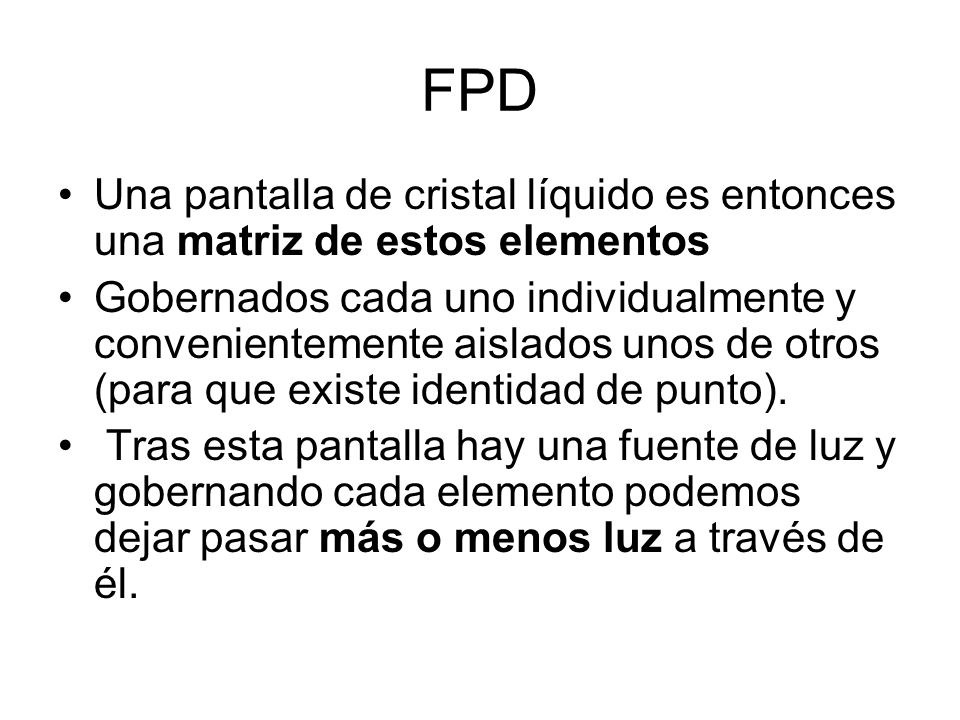

4 FPD Una pantalla de cristal líquido es entonces una matriz de estos elementos Gobernados cada uno individualmente y convenientemente aislados unos de otros (para que existe identidad de punto). Tras esta pantalla hay una fuente de luz y gobernando cada elemento podemos dejar pasar más o menos luz a través de él.

5

6 TFT: Thin Flat Transistor
TFT es el tipo de transistores que controlan cada celda o pixel. A cada transistor de la pantalla hay que hacerle llegar la información de intensidad de corriente que permitirá pasar al cristal líquido.

7 Metodos de Direccionamiento
Cómo hacer llegar la información individualizada a cada celda Segmentos (patrones preestablecidos) Directo Matricial (puntos) Directo (una línea por cada punto) De matriz Pasiva (líneas compartidas) De matriz Activa (igual, pero con un acumulador por elemento)

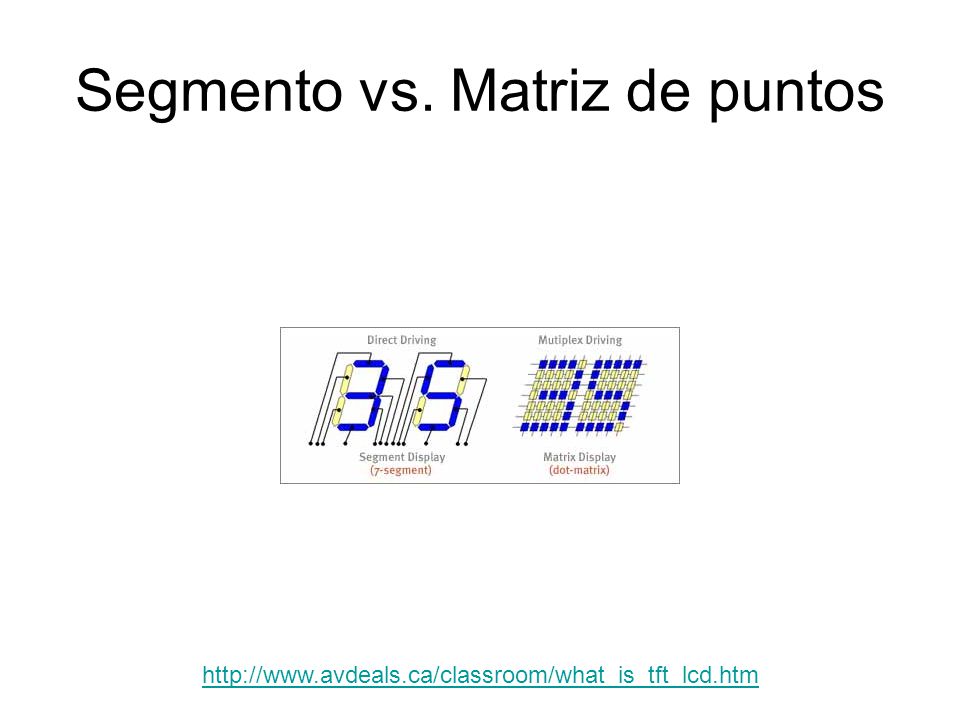

8 Segmento vs. Matriz de puntos

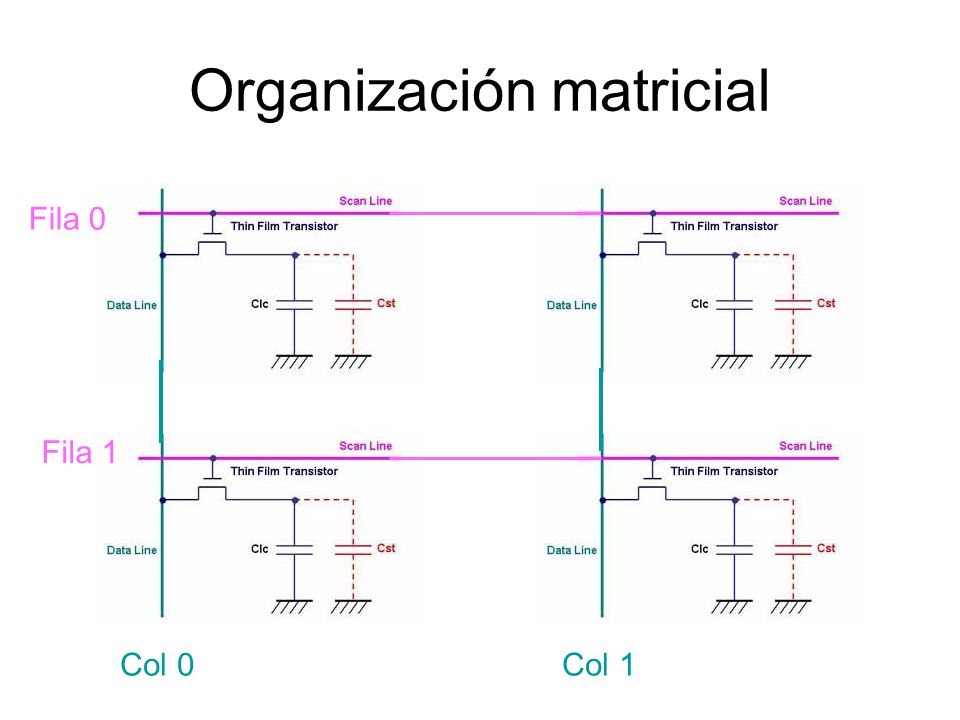

9 Organización Matricial

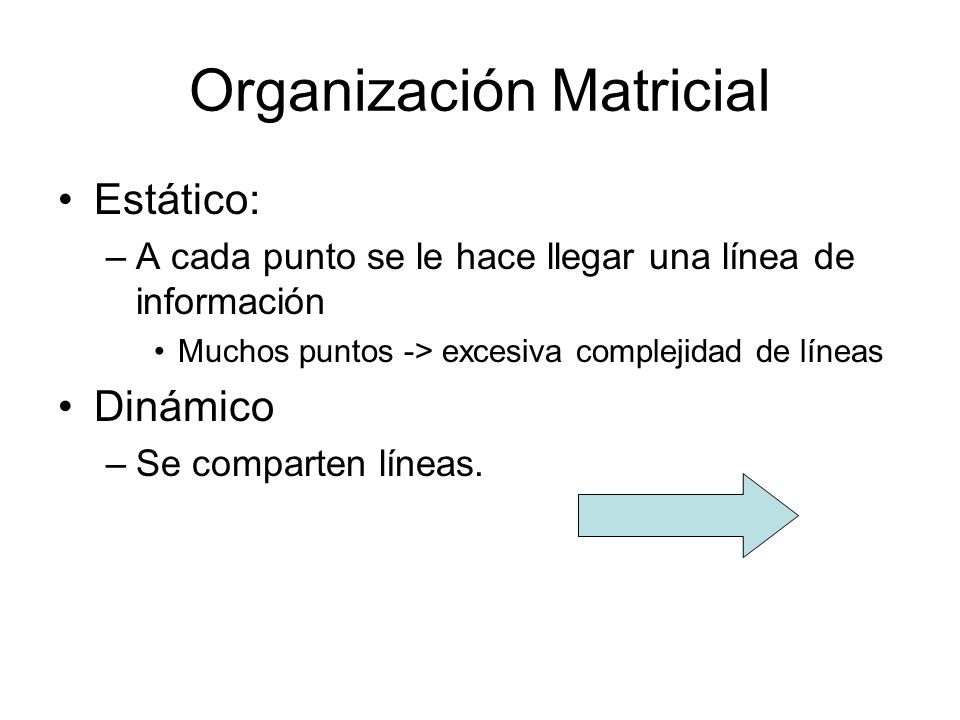

Estático: A cada punto se le hace llegar una línea de información Muchos puntos -> excesiva complejidad de líneas Dinámico Se comparten líneas.

10 Organización matricial
Fila 0 Fila 1 Col 0 Col 1

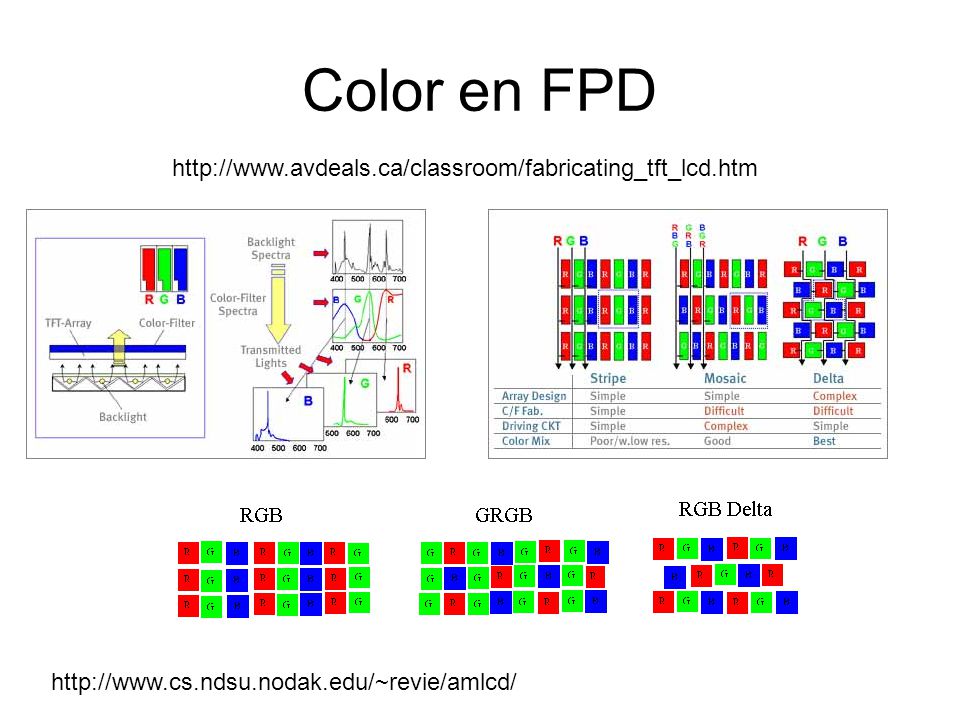

11 Color en FPD El color se consigue por medio de filtros que modulan la luz que atraviesa el cristal líquido. Cada pixel está compuesto en realidad de tres subpixels cada uno con un filtro de color primario (RGB) La proporción y organización de subpixels de cada color permite regular la calidad del efecto final para diferentes resoluciones.

12 Color en FPD http://www.avdeals.ca/classroom/fabricating_tft_lcd.htm

13 Interfaz La interfaz de los monitores FPD es DVI (Digital Visual Interface). Esta interfaz proporciona uno o dos enlaces a 165MHz. cada uno (máximo hasta 330MHz los dos juntos) Se recomienda un único enlace para resoluciones hasta 1600x1200 a 60Hz y cuando pasa de ahí habría que optar por el modo Dual. Se utilizan tres tipos de conectores DVI-A Analógico (4 pines RGB + gnd) DVI-D Digital (24 pines) DVI-I integrado. (ambos en uno)

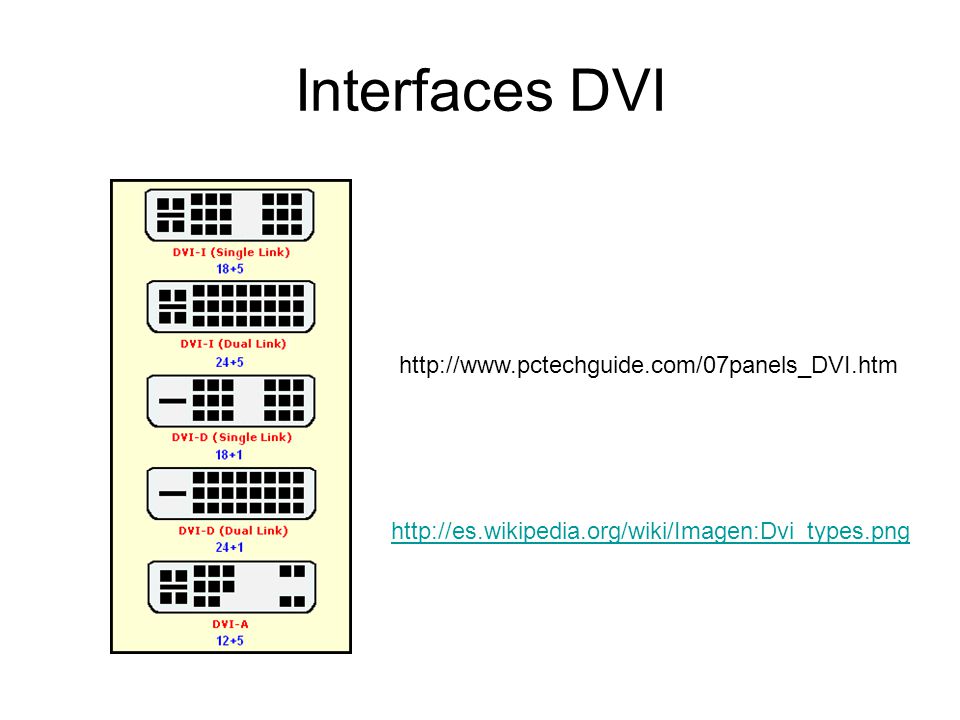

14 Interfaces DVI http://www.pctechguide.com/07panels_DVI.htm

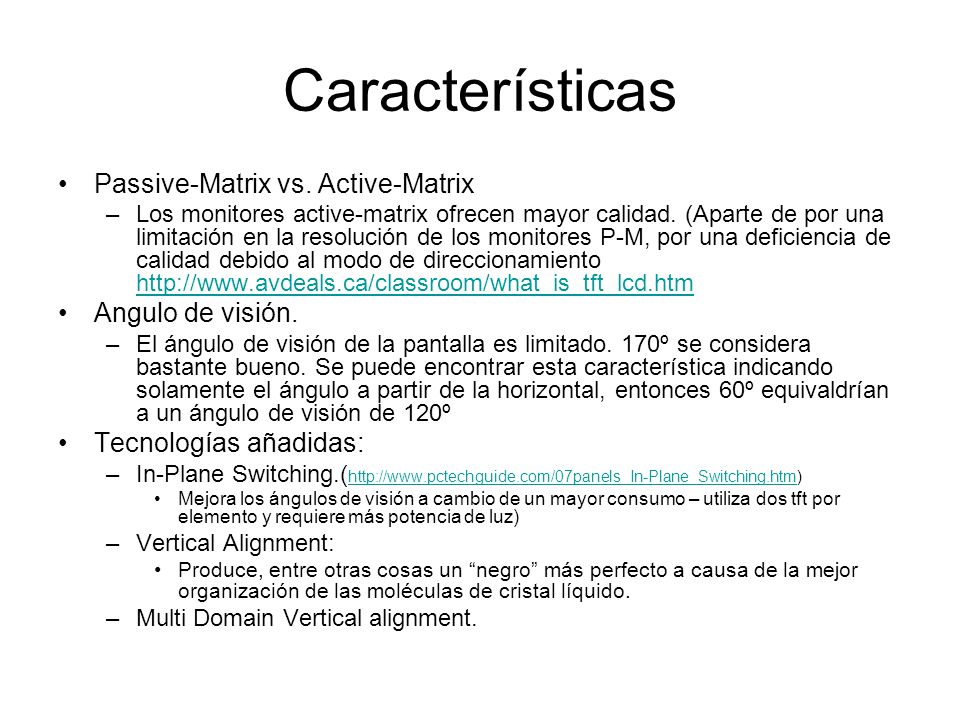

15 Características Passive-Matrix vs. Active-Matrix Angulo de visión.
Los monitores active-matrix ofrecen mayor calidad. (Aparte de por una limitación en la resolución de los monitores P-M, por una deficiencia de calidad debido al modo de direccionamiento Angulo de visión. El ángulo de visión de la pantalla es limitado. 170º se considera bastante bueno. Se puede encontrar esta característica indicando solamente el ángulo a partir de la horizontal, entonces 60º equivaldrían a un ángulo de visión de 120º Tecnologías añadidas: In-Plane Switching.( Mejora los ángulos de visión a cambio de un mayor consumo – utiliza dos tft por elemento y requiere más potencia de luz) Vertical Alignment: Produce, entre otras cosas un “negro” más perfecto a causa de la mejor organización de las moléculas de cristal líquido. Multi Domain Vertical alignment.
