Tecnicas De Programacion Francisco Del Rio Rodriguez
MONITORES Tecnicas De Programacion Francisco Del Rio Rodriguez
2

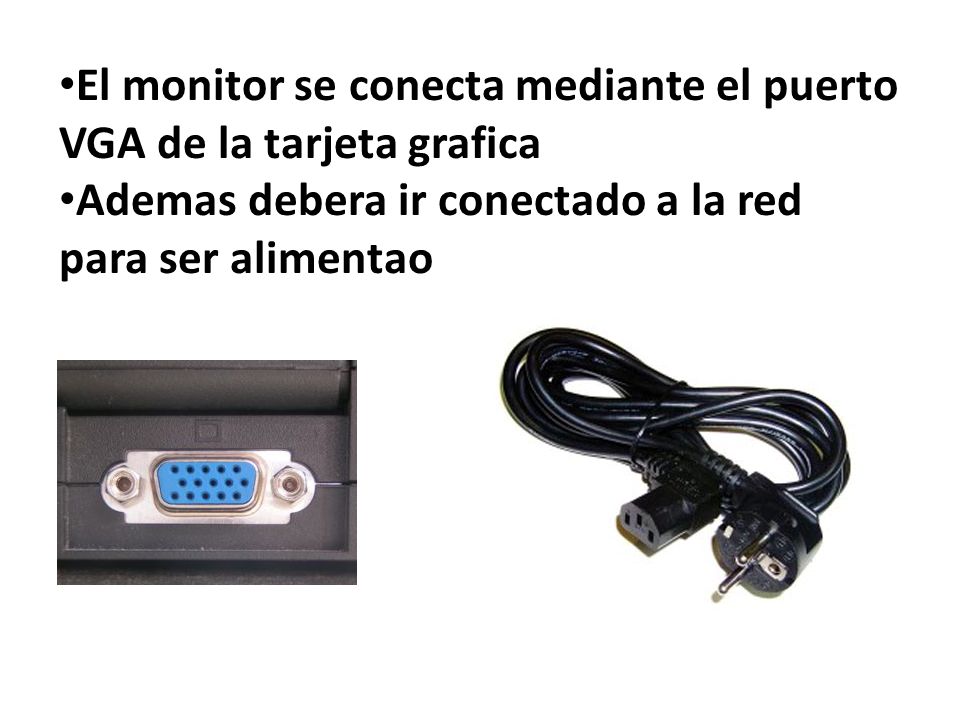

El monitor se conecta mediante el puerto VGA de la tarjeta grafica
Ademas debera ir conectado a la red para ser alimentao
3

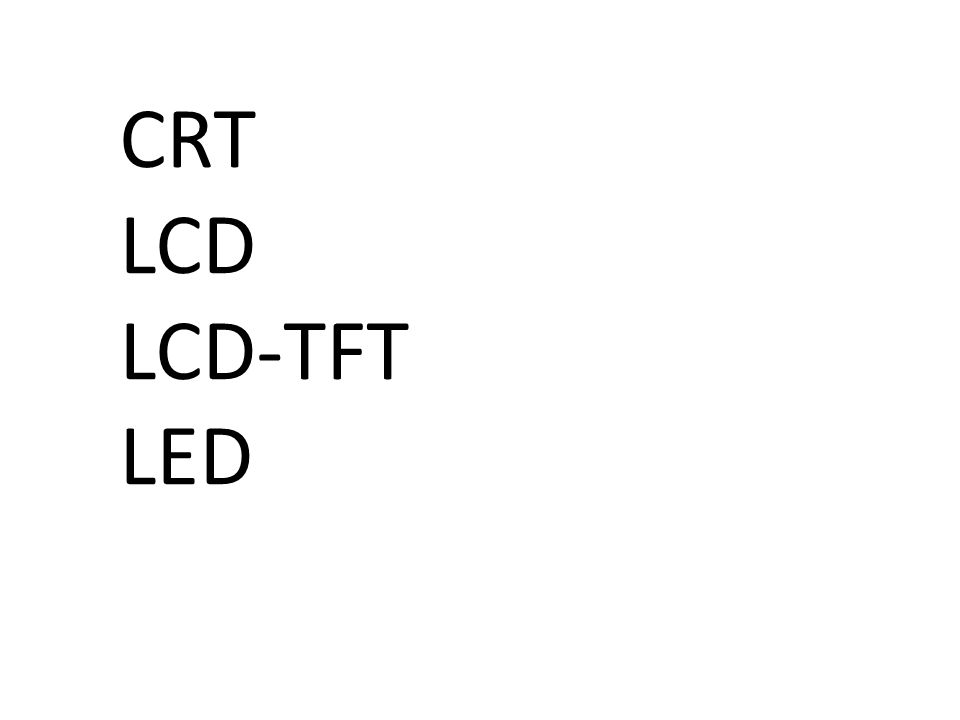

CRT LCD LCD-TFT LED
4

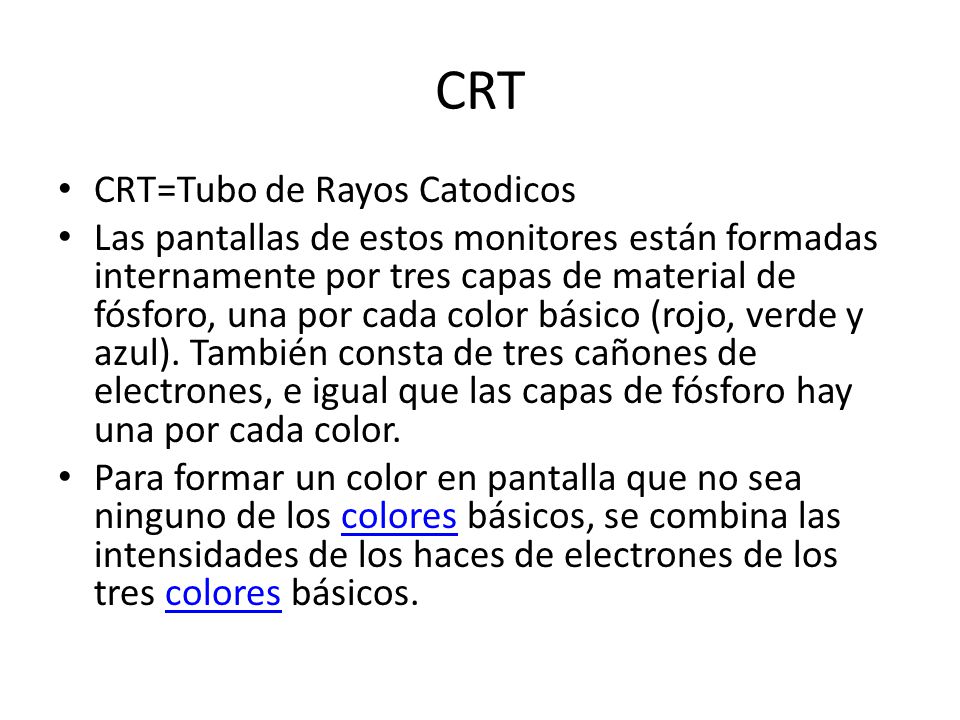

CRT CRT=Tubo de Rayos Catodicos
Las pantallas de estos monitores están formadas internamente por tres capas de material de fósforo, una por cada color básico (rojo, verde y azul). También consta de tres cañones de electrones, e igual que las capas de fósforo hay una por cada color. Para formar un color en pantalla que no sea ninguno de los colores básicos, se combina las intensidades de los haces de electrones de los tres colores básicos.
6
Ventajas *Permiten reproducir una mayor variadad cromatica. *Distintas resoluciones se pueden ajustar al monitor. *Precio Desventajas *Ocupan mas espacio, (cuanto mas fondo, mejor geometria). *Los modelos antiguos tienen la pantalla curva. *Los campos electricos afectan al monitor (la imagen vibra). *Para disfrutar de una buena imagen necesitan ajustes por parte del usuario. *Dañan la vista del usuario
7

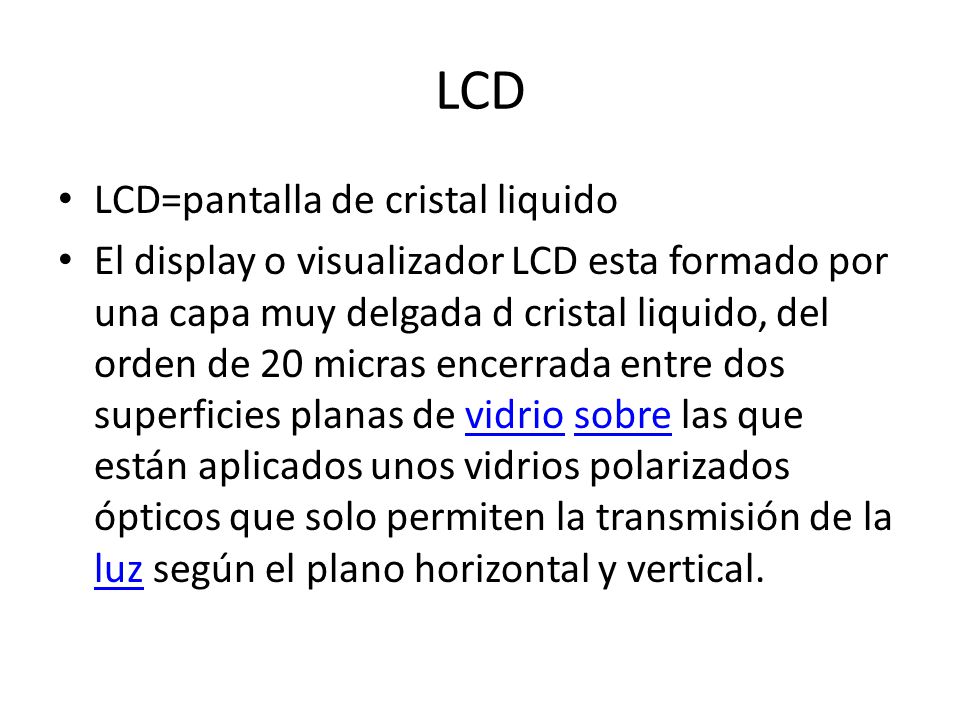

LCD LCD=pantalla de cristal liquido
El display o visualizador LCD esta formado por una capa muy delgada d cristal liquido, del orden de 20 micras encerrada entre dos superficies planas de vidrio sobre las que están aplicados unos vidrios polarizados ópticos que solo permiten la transmisión de la luz según el plano horizontal y vertical.
8

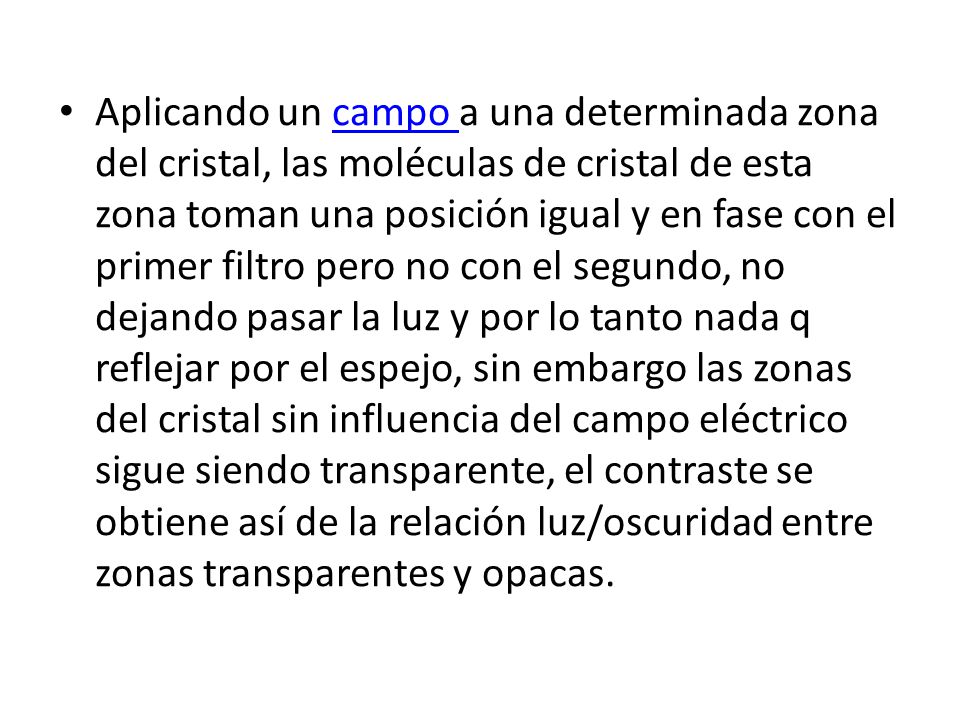

Aplicando un campo a una determinada zona del cristal, las moléculas de cristal de esta zona toman una posición igual y en fase con el primer filtro pero no con el segundo, no dejando pasar la luz y por lo tanto nada q reflejar por el espejo, sin embargo las zonas del cristal sin influencia del campo eléctrico sigue siendo transparente, el contraste se obtiene así de la relación luz/oscuridad entre zonas transparentes y opacas.
10

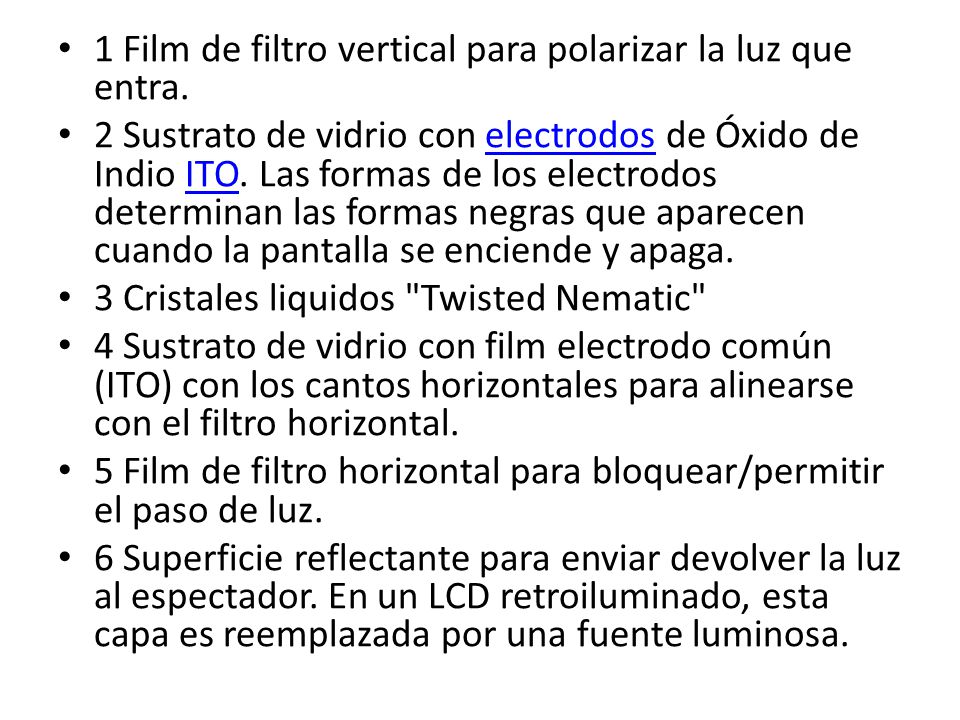

1 Film de filtro vertical para polarizar la luz que entra.
2 Sustrato de vidrio con electrodos de Óxido de Indio ITO. Las formas de los electrodos determinan las formas negras que aparecen cuando la pantalla se enciende y apaga. 3 Cristales liquidos "Twisted Nematic" 4 Sustrato de vidrio con film electrodo común (ITO) con los cantos horizontales para alinearse con el filtro horizontal. 5 Film de filtro horizontal para bloquear/permitir el paso de luz. 6 Superficie reflectante para enviar devolver la luz al espectador. En un LCD retroiluminado, esta capa es reemplazada por una fuente luminosa.
11

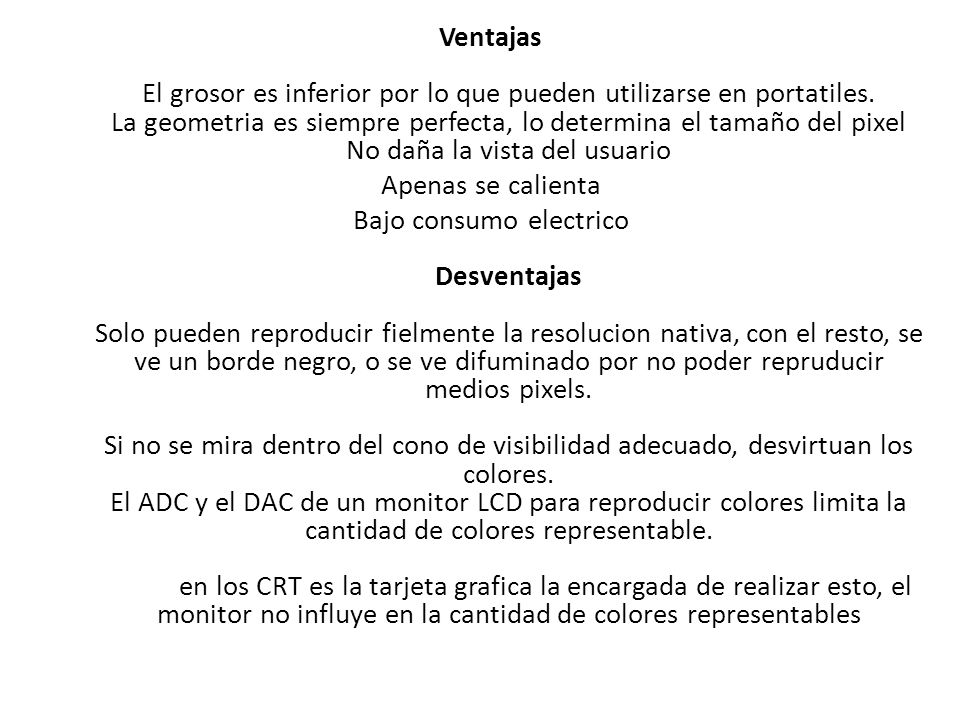

Ventajas El grosor es inferior por lo que pueden utilizarse en portatiles. La geometria es siempre perfecta, lo determina el tamaño del pixel No daña la vista del usuario Apenas se calienta Bajo consumo electrico Desventajas Solo pueden reproducir fielmente la resolucion nativa, con el resto, se ve un borde negro, o se ve difuminado por no poder repruducir medios pixels. Si no se mira dentro del cono de visibilidad adecuado, desvirtuan los colores. El ADC y el DAC de un monitor LCD para reproducir colores limita la cantidad de colores representable. en los CRT es la tarjeta grafica la encargada de realizar esto, el monitor no influye en la cantidad de colores representables
12

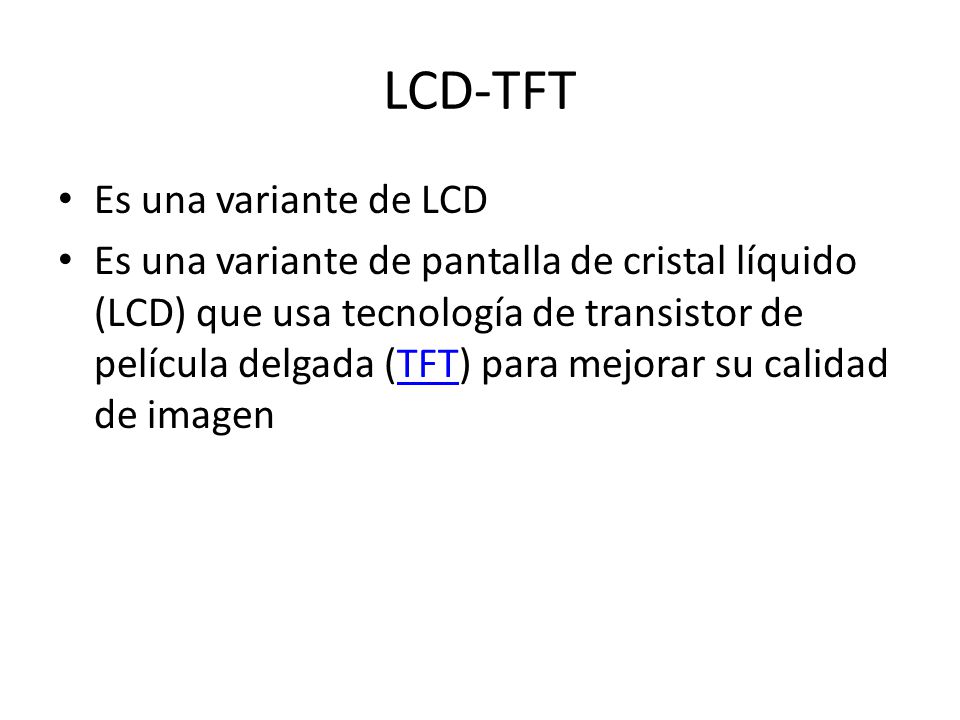

LCD-TFT Es una variante de LCD
Es una variante de pantalla de cristal líquido (LCD) que usa tecnología de transistor de película delgada (TFT) para mejorar su calidad de imagen
14

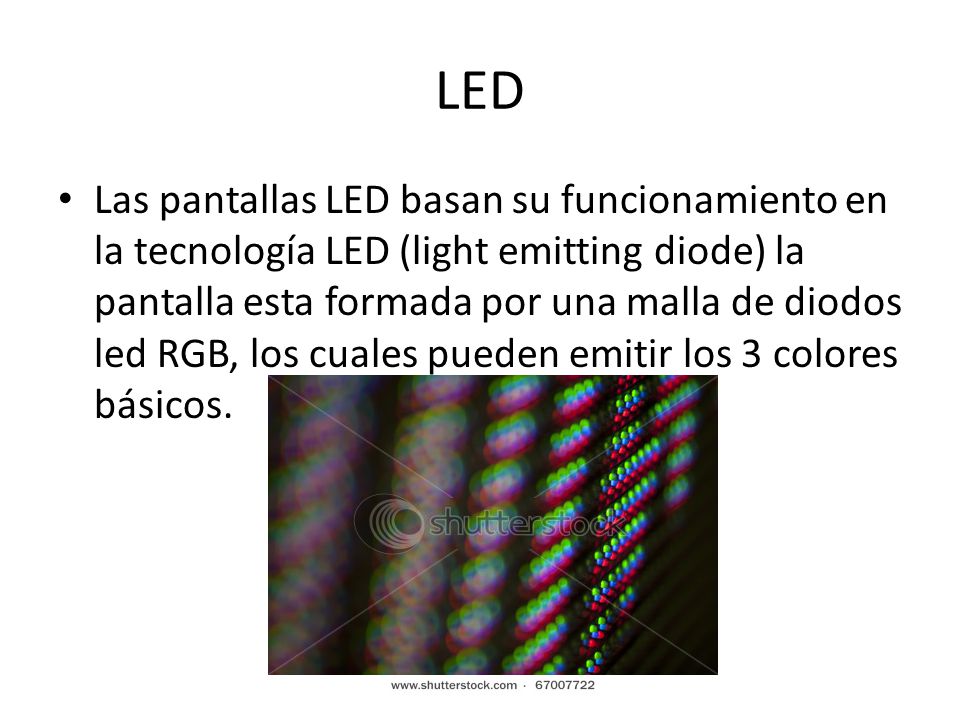

LED Las pantallas LED basan su funcionamiento en la tecnología LED (light emitting diode) la pantalla esta formada por una malla de diodos led RGB, los cuales pueden emitir los 3 colores básicos.
15

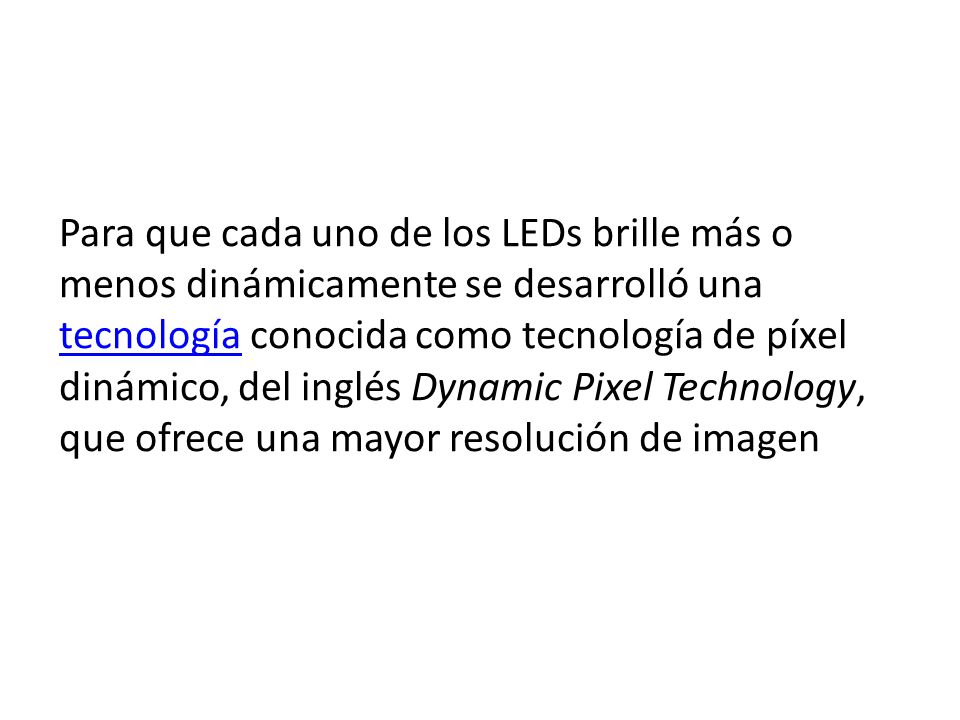

Para que cada uno de los LEDs brille más o menos dinámicamente se desarrolló una tecnología conocida como tecnología de píxel dinámico, del inglés Dynamic Pixel Technology, que ofrece una mayor resolución de imagen
16

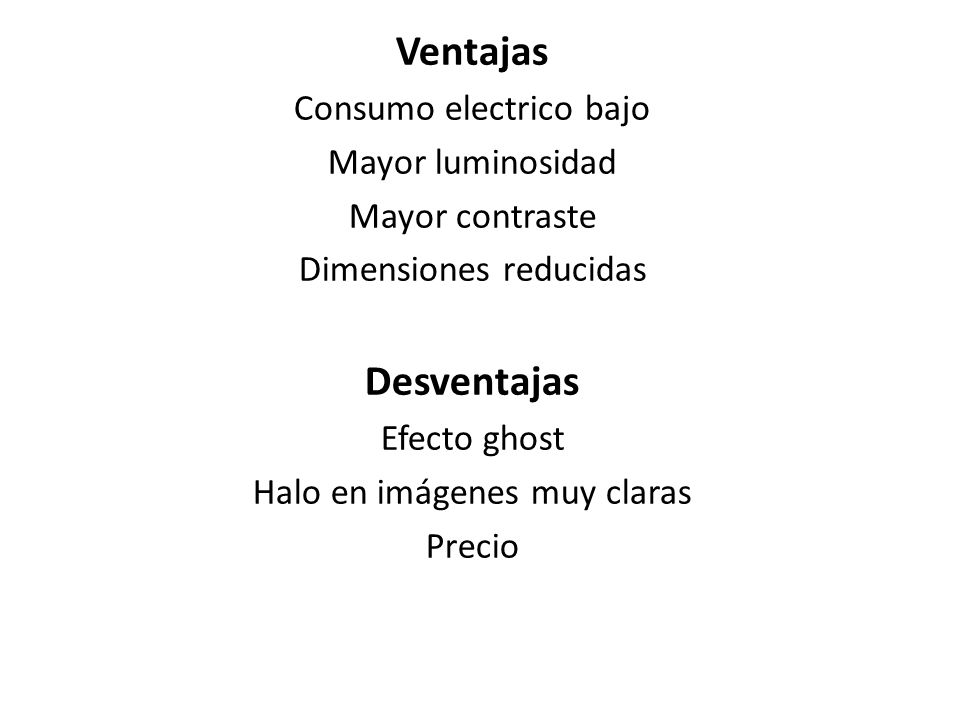

Ventajas Desventajas Consumo electrico bajo Mayor luminosidad
Mayor contraste Dimensiones reducidas Desventajas Efecto ghost Halo en imágenes muy claras Precio
