Formas de la Ecuación de la Recta Víctor Le Roy Camila López.

Presentación del tema: "Formas de la Ecuación de la Recta Víctor Le Roy Camila López."— Transcripción de la presentación:

1 Formas de la Ecuación de la Recta Víctor Le Roy Camila López

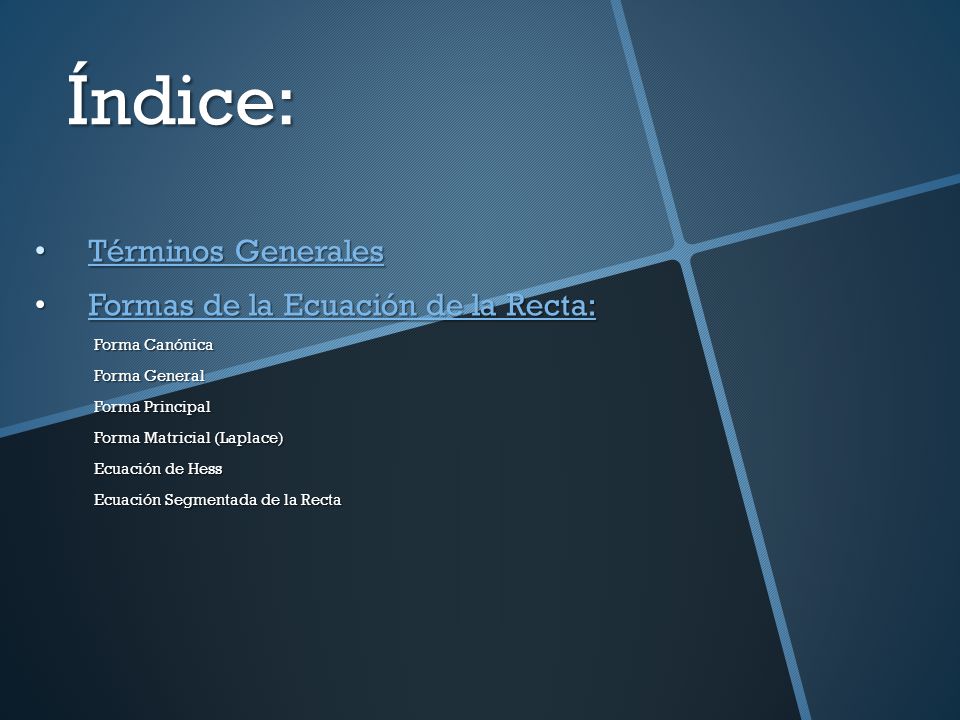

2 Índice: Términos Generales Términos Generales Términos Generales Términos Generales Formas de la Ecuación de la Recta: Formas de la Ecuación de la Recta: Formas de la Ecuación de la Recta: Formas de la Ecuación de la Recta: Forma Canónica Forma Canónica Forma General Forma General Forma Principal Forma Principal Forma Matricial (Laplace) Forma Matricial (Laplace) Ecuación de Hess Ecuación de Hess Ecuación Segmentada de la Recta Ecuación Segmentada de la Recta

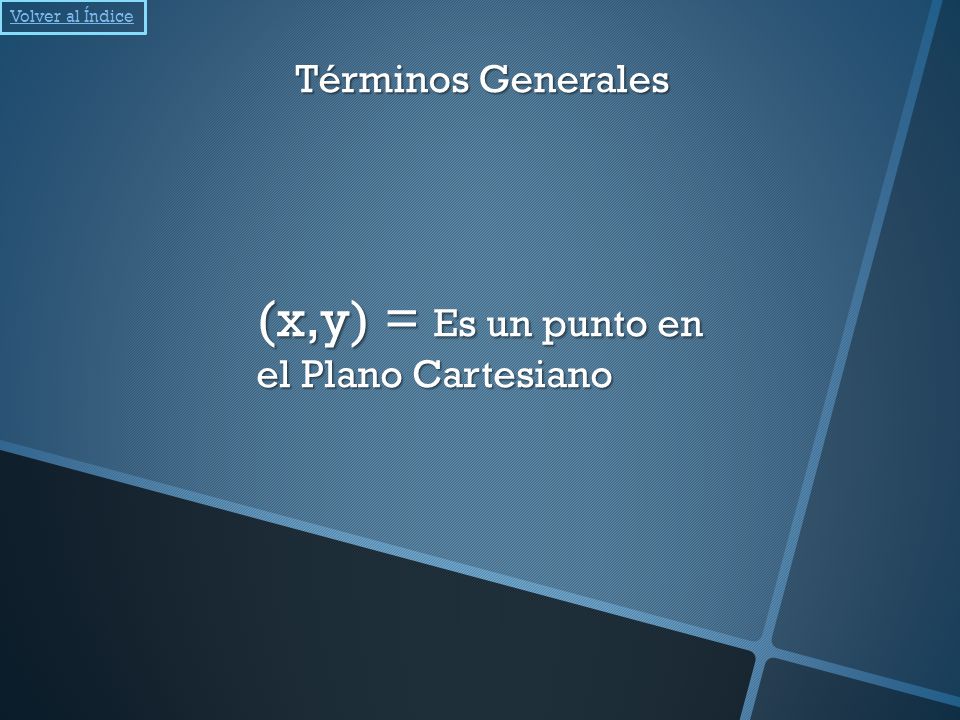

3 (x,y) = Es un punto en el Plano Cartesiano Términos Generales Volver al Índice

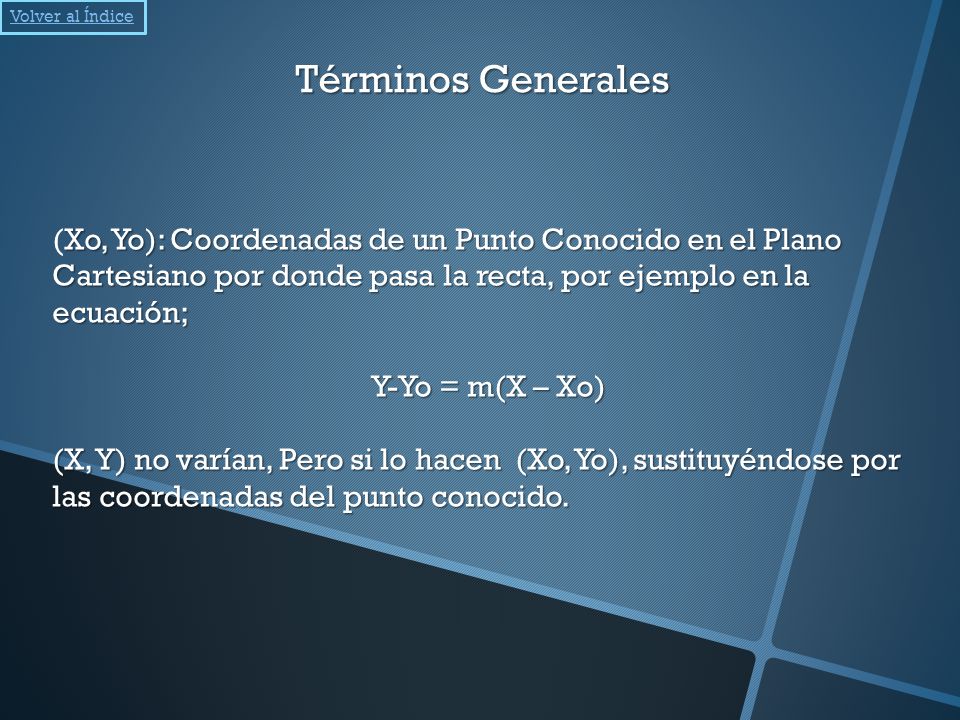

4 (Xo, Yo): Coordenadas de un Punto Conocido en el Plano Cartesiano por donde pasa la recta, por ejemplo en la ecuación; Y-Yo = m(X – Xo) (X, Y) no varían, Pero si lo hacen (Xo, Yo), sustituyéndose por las coordenadas del punto conocido. Términos Generales Volver al Índice

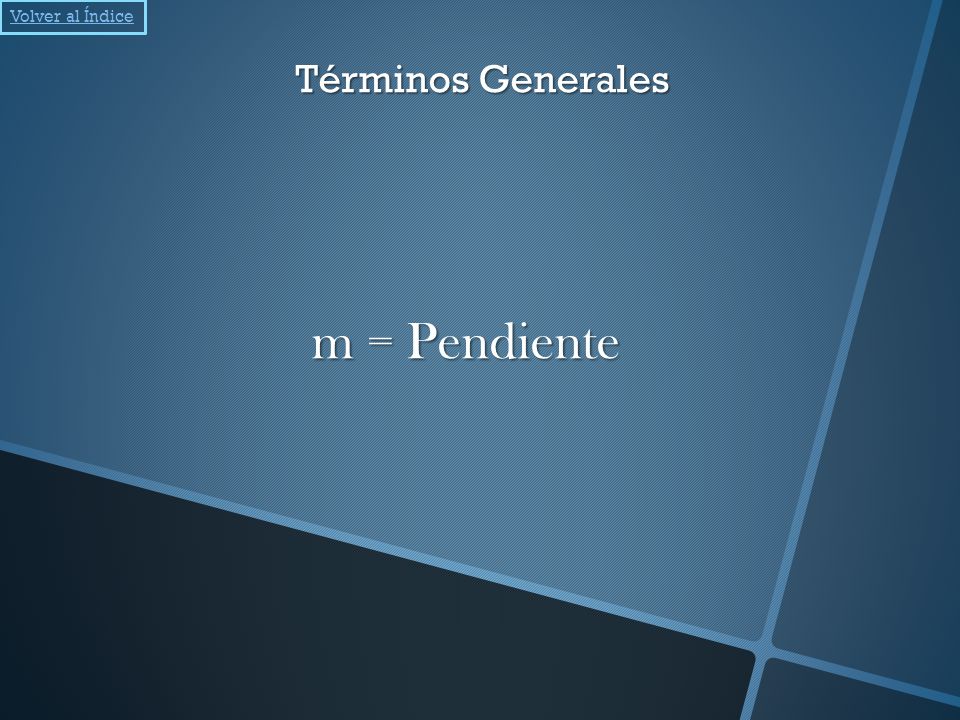

5 m = Pendiente Términos Generales Volver al Índice

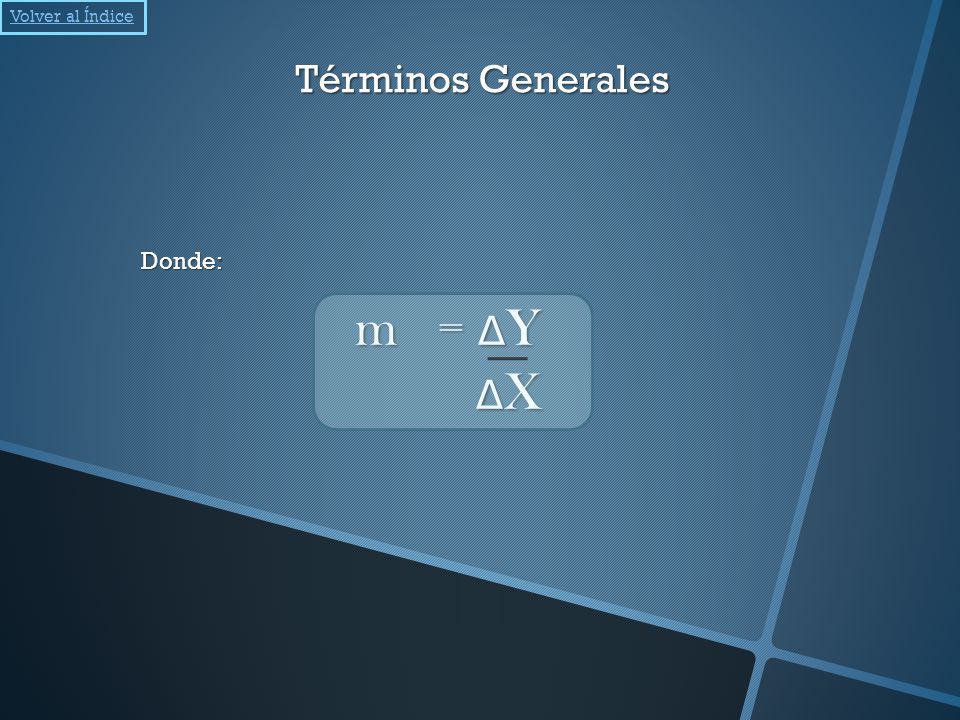

6 Donde: m = ∆ Y ∆ X ∆ X Términos Generales Volver al Índice

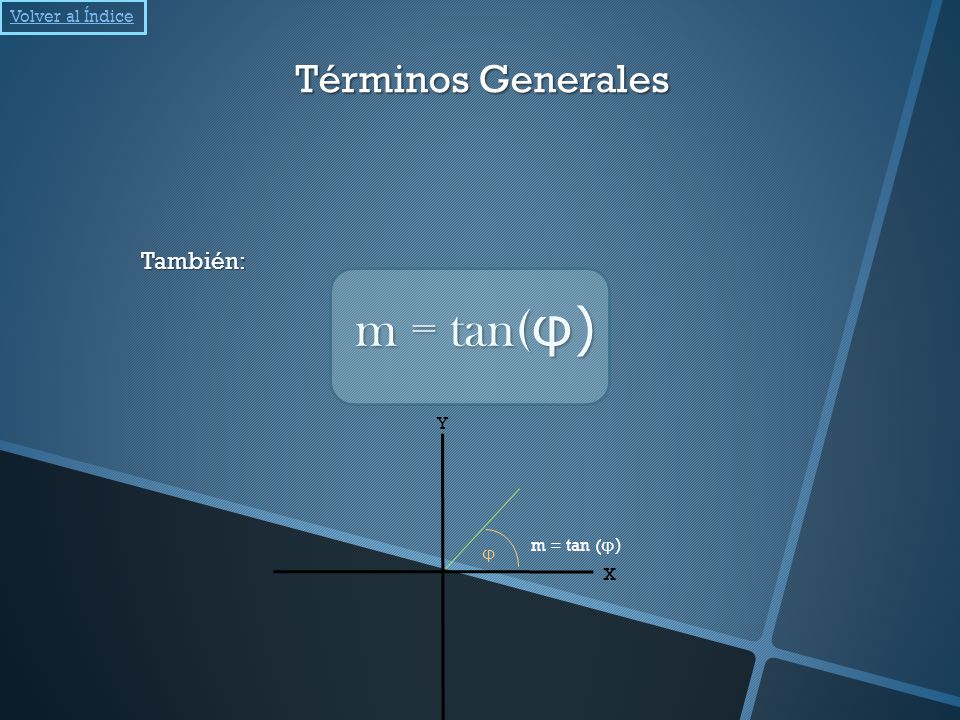

7 También: m = tan( φ) Términos Generales Volver al Índice φ m = tan ( φ) x Y

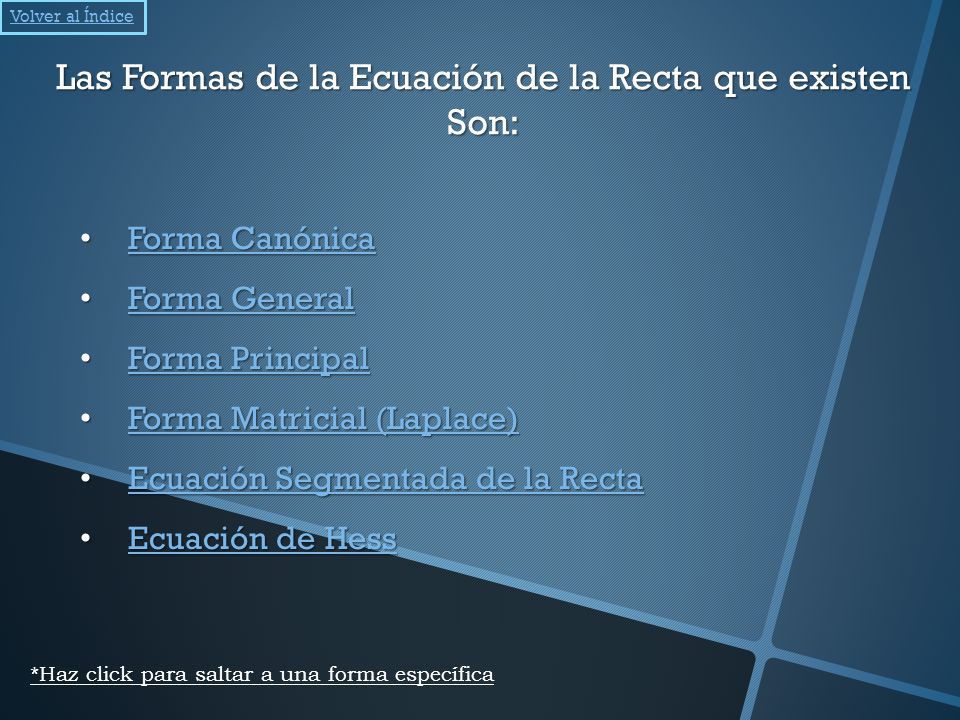

8 Las Formas de la Ecuación de la Recta que existen Son: Forma Canónica Forma Canónica Forma Canónica Forma Canónica Forma General Forma General Forma General Forma General Forma Principal Forma Principal Forma Principal Forma Principal Forma Matricial (Laplace) Forma Matricial (Laplace) Forma Matricial (Laplace) Forma Matricial (Laplace) Ecuación Segmentada de la Recta Ecuación Segmentada de la Recta Ecuación Segmentada de la Recta Ecuación Segmentada de la Recta Ecuación de Hess Ecuación de Hess Ecuación de Hess Ecuación de Hess *Haz click para saltar a una forma específica Volver al Índice

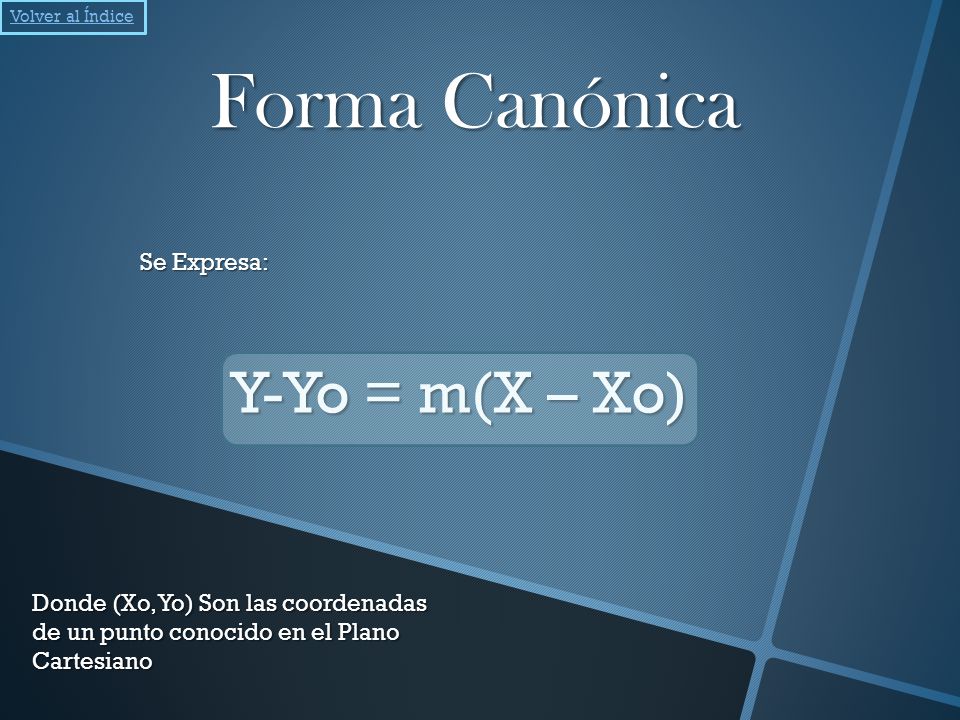

9 Se Expresa: Y-Yo = m(X – Xo) Donde (Xo, Yo) Son las coordenadas de un punto conocido en el Plano Cartesiano Forma Canónica Volver al Índice

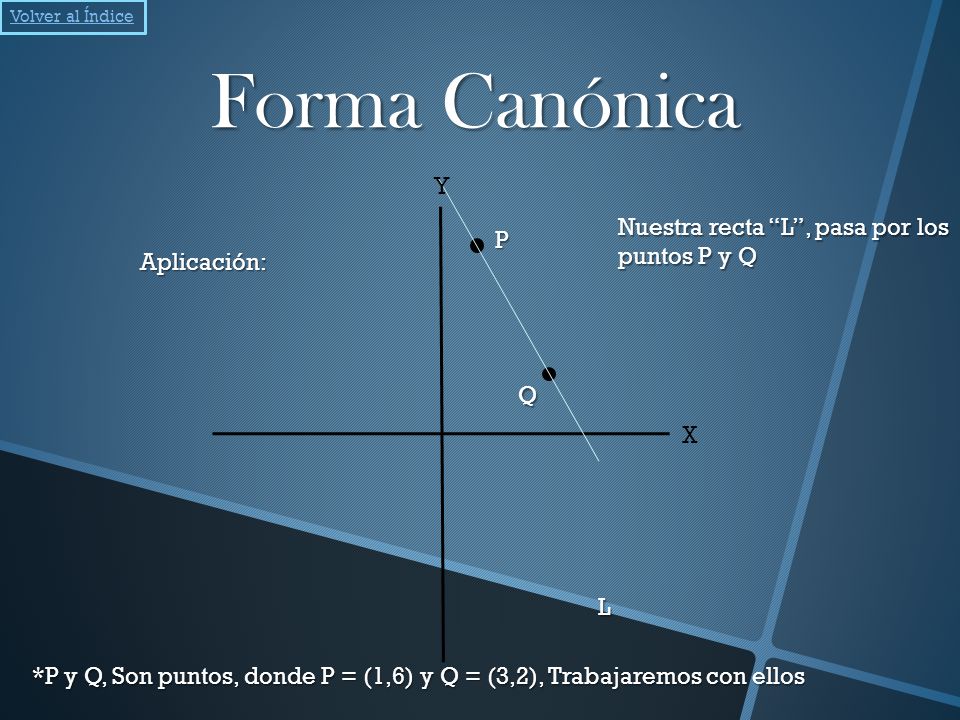

10 Forma Canónica Nuestra recta “L”, pasa por los puntos P y Q X Y Aplicación: P Q *P y Q, Son puntos, donde P = (1,6) y Q = (3,2), Trabajaremos con ellos L Volver al Índice

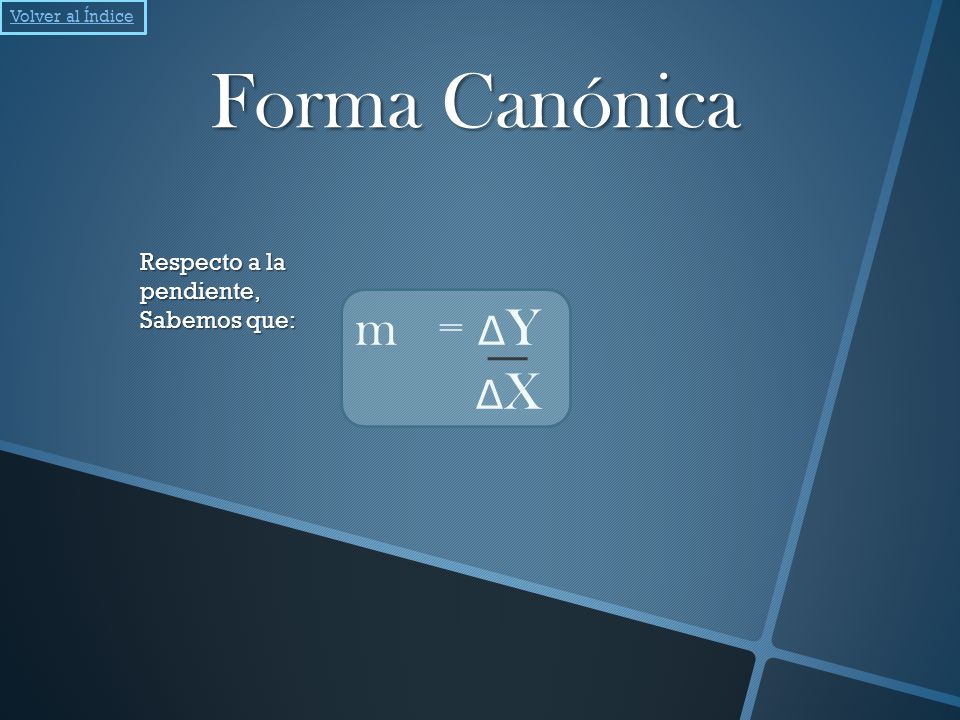

11 Forma Canónica m = ∆ Y ∆ X Respecto a la pendiente, Sabemos que: Volver al Índice

12 Forma Canónica Entonces: m = 6 - 2 1 - 3 1 - 3 Volver al Índice

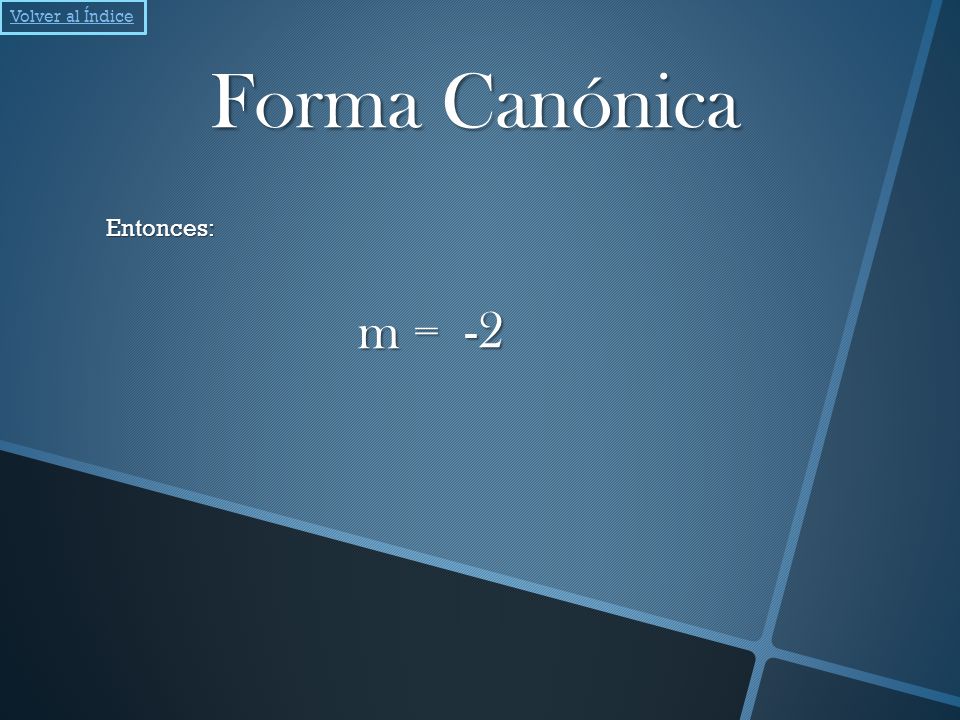

13 Forma Canónica Entonces: m = -2 Volver al Índice

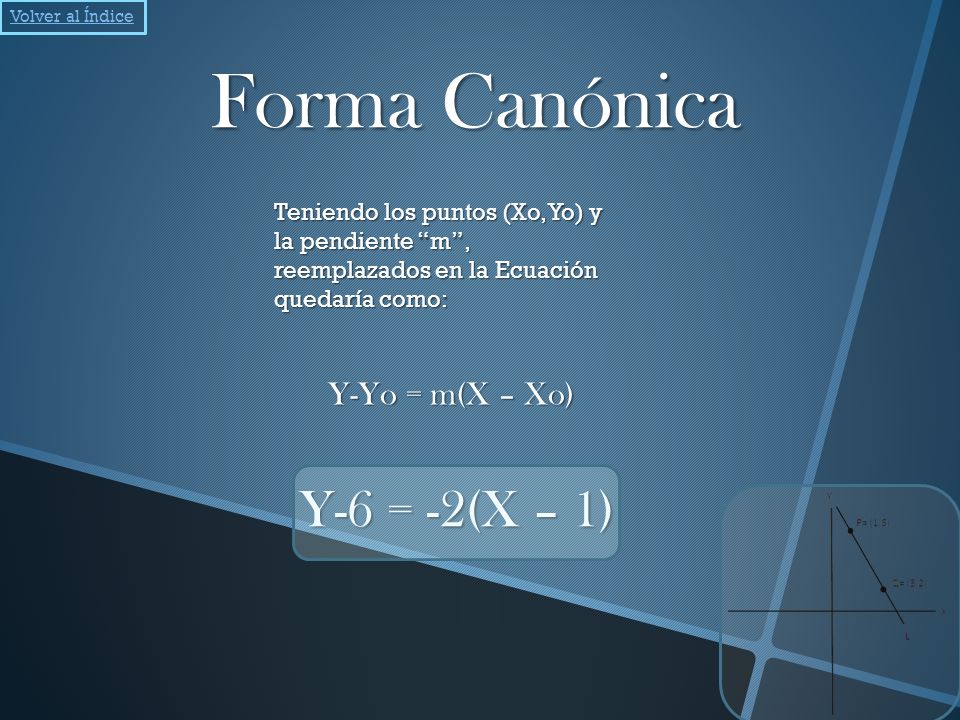

14 Forma Canónica Teniendo los puntos (Xo, Yo) y la pendiente “m”, reemplazados en la Ecuación quedaría como: Y-Yo = m(X – Xo) Y-6 = -2(X – 1) Volver al Índice

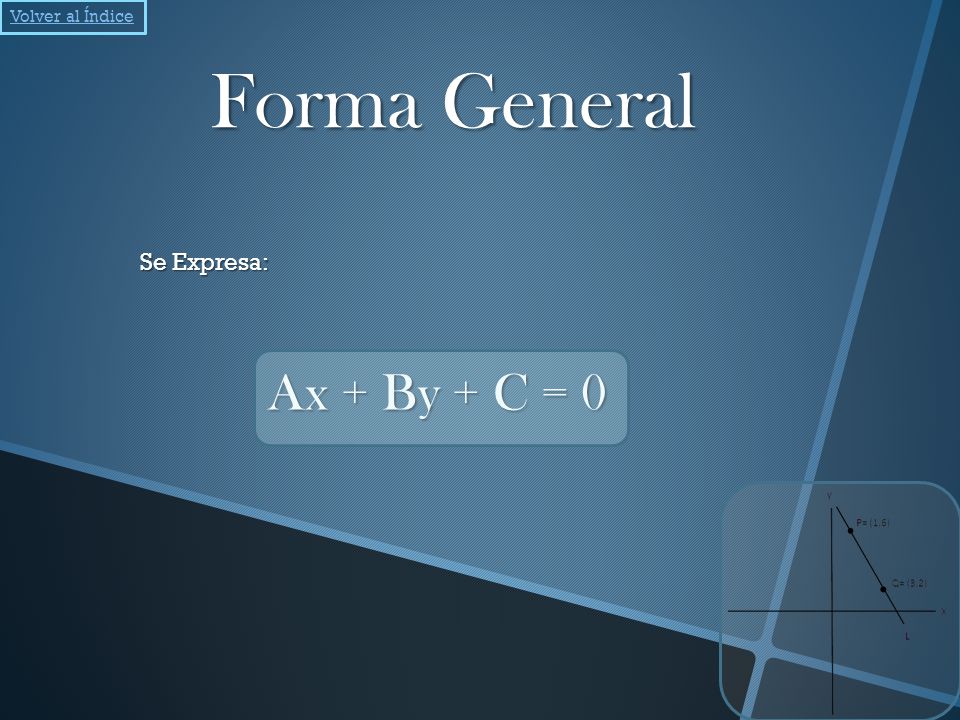

15 Forma General Se Expresa: Ax + By + C = 0 Volver al Índice

16 Forma General Deducción desde la Forma Canónica Deducción desde la Forma Canónica: Y-6 = -2(X –1) Y-6 = -2X +2 Y-6 – 2 +2X = 0 Y +2X-8 = 0 Volver al Índice

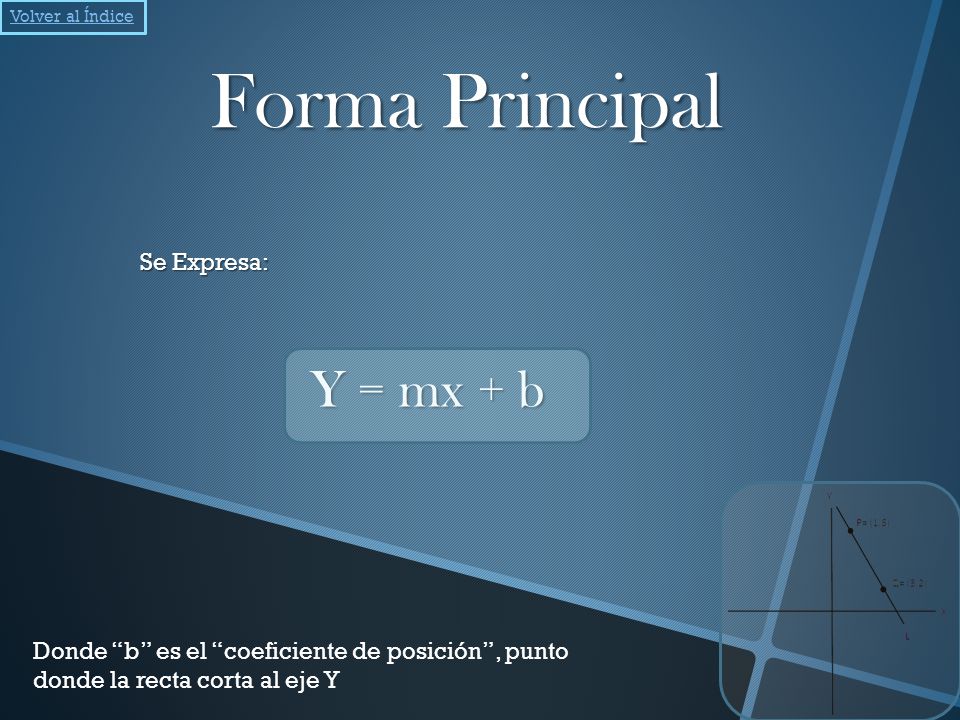

17 Forma Principal Se Expresa: Y = mx + b Donde “b” es el “coeficiente de posición”, punto donde la recta corta al eje Y Volver al Índice

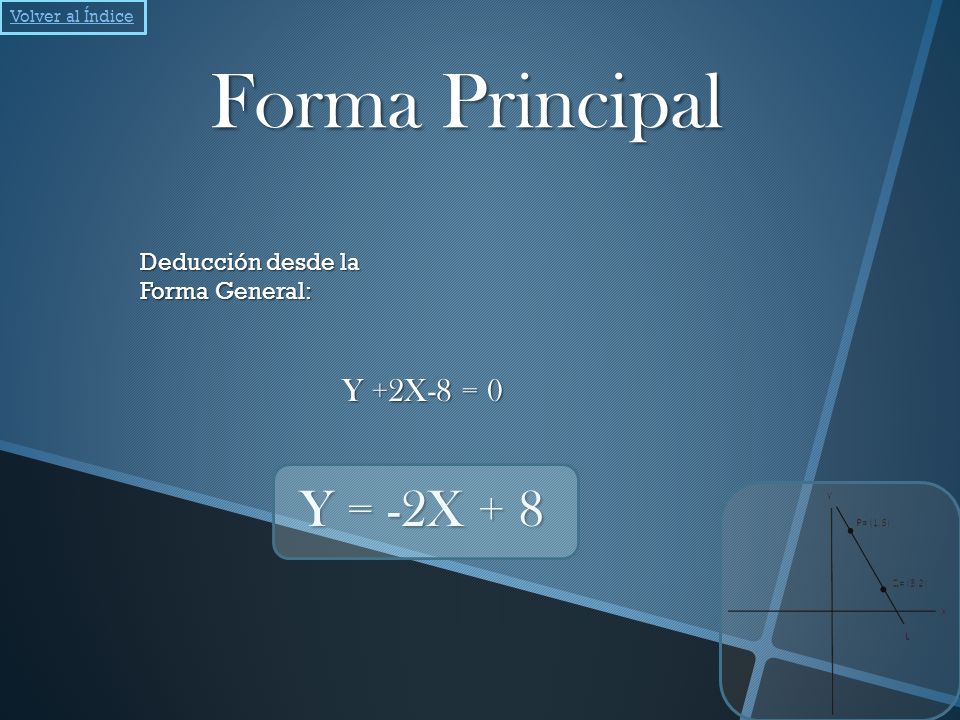

18 Deducción desde la Forma General: Forma Principal Y +2X-8 = 0 Y = -2X + 8 Volver al Índice

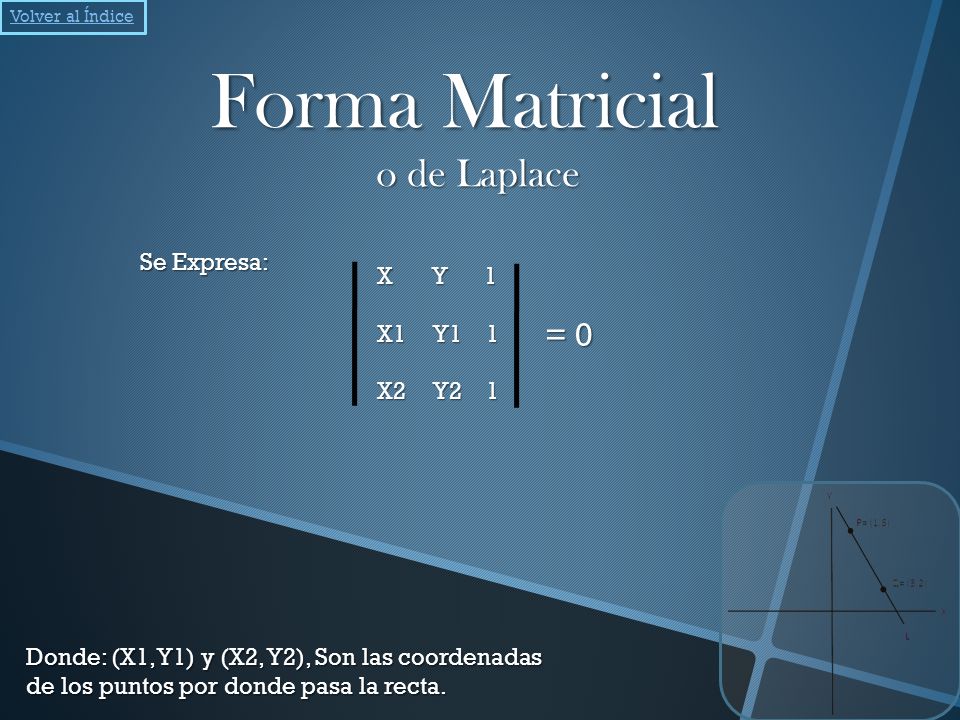

19 Forma Matricial o de Laplace Se Expresa: X Y 1 X1 Y1 1 X2 Y2 1 Donde: (X1, Y1) y (X2, Y2), Son las coordenadas de los puntos por donde pasa la recta. = 0 Volver al Índice

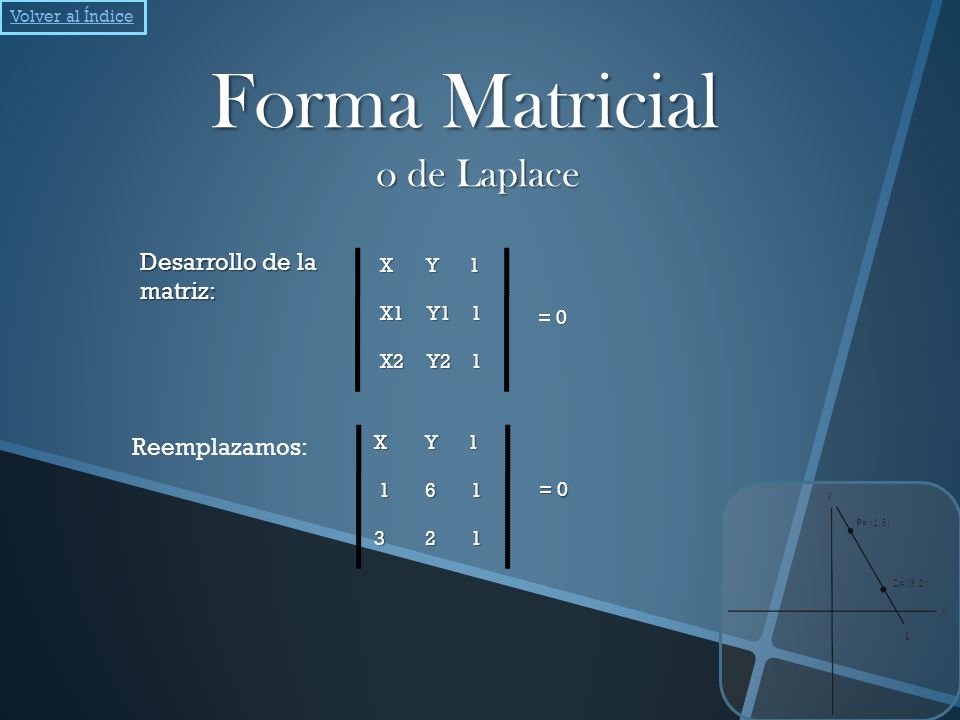

20 Forma Matricial o de Laplace Desarrollo de la matriz: X Y 1 X1 Y1 1 X2 Y2 1 X Y 1 1 6 1 1 6 1 3 2 1 = 0 Reemplazamos: Volver al Índice

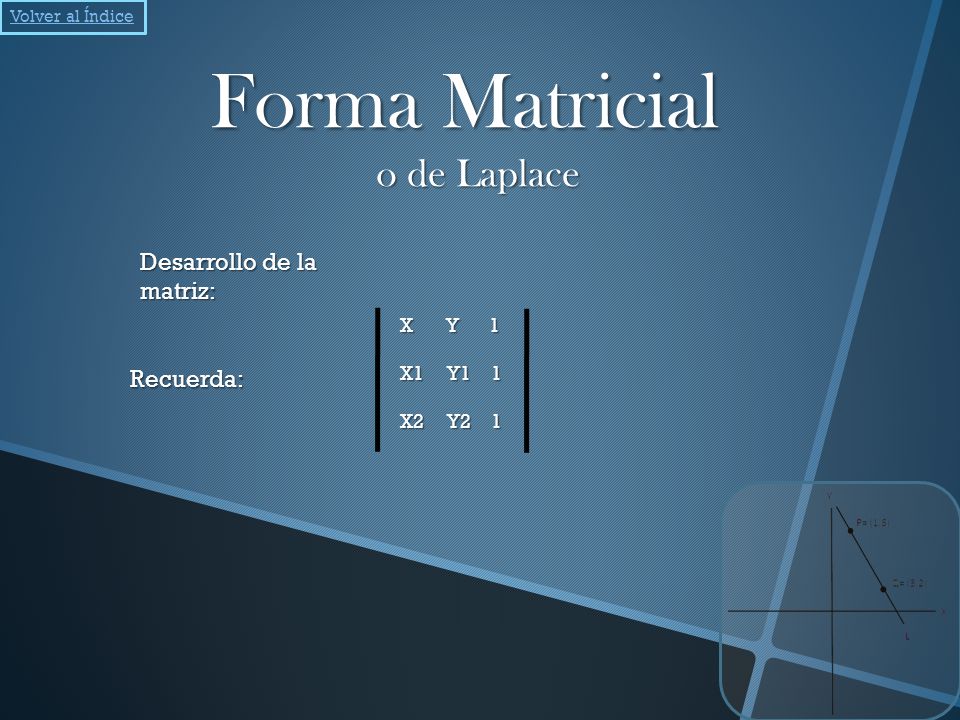

21 Forma Matricial o de Laplace Desarrollo de la matriz: Recuerda: X Y 1 X1 Y1 1 X2 Y2 1 Volver al Índice

22 Forma Matricial o de Laplace Desarrollo de la matriz: Para obtener X Y 1 X1 Y1 1 X2 Y2 1 Volver al Índice

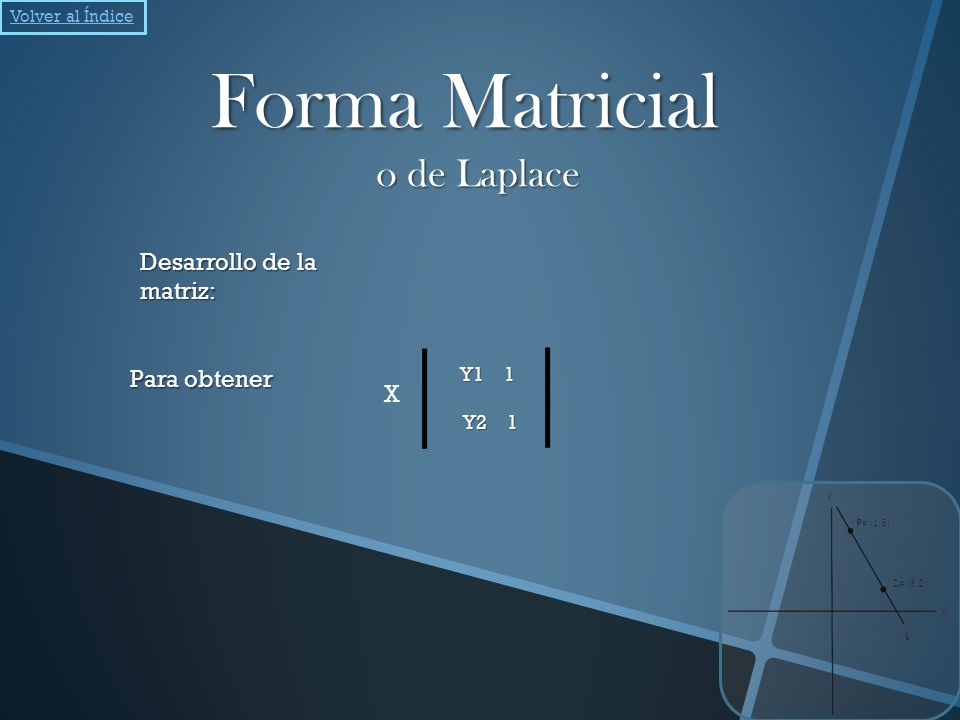

23 Desarrollo de la matriz: Para obtener Forma Matricial o de Laplace X Y1 1 Y2 1 Y2 1 Volver al Índice

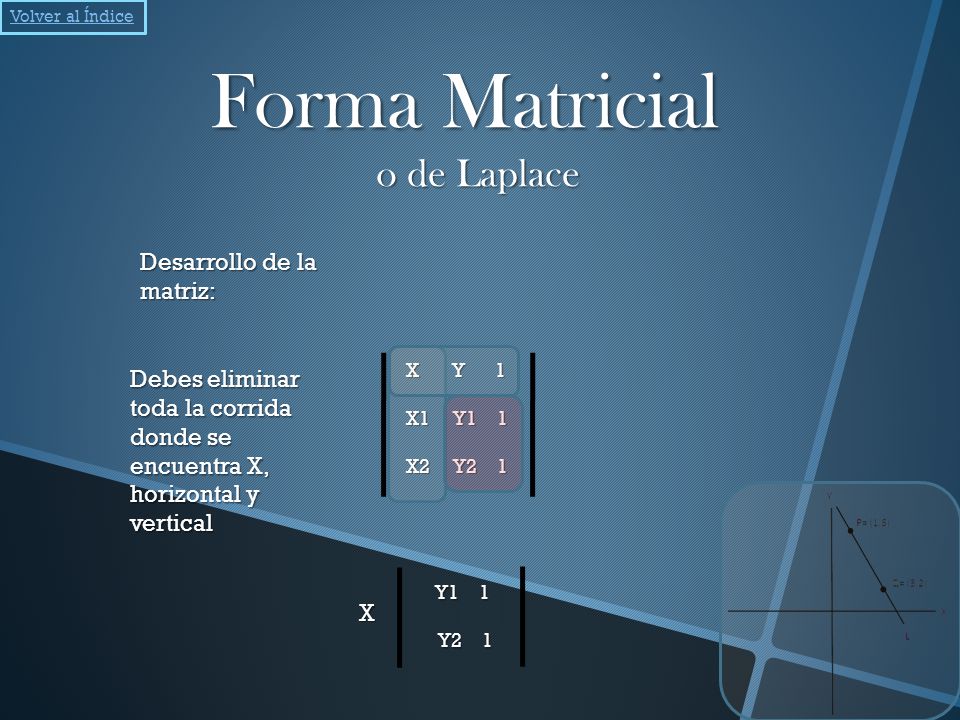

24 X Y 1 X1 Y1 1 X2 Y2 1 Desarrollo de la matriz: Forma Matricial o de Laplace Debes eliminar toda la corrida donde se encuentra X, horizontal y vertical X Y1 1 Y2 1 Y2 1 Volver al Índice

25 Desarrollo de la matriz: Forma Matricial o de Laplace Para Y X Y 1 X1 Y1 1 X2 Y2 1 Y X1 1 X2 1 Volver al Índice

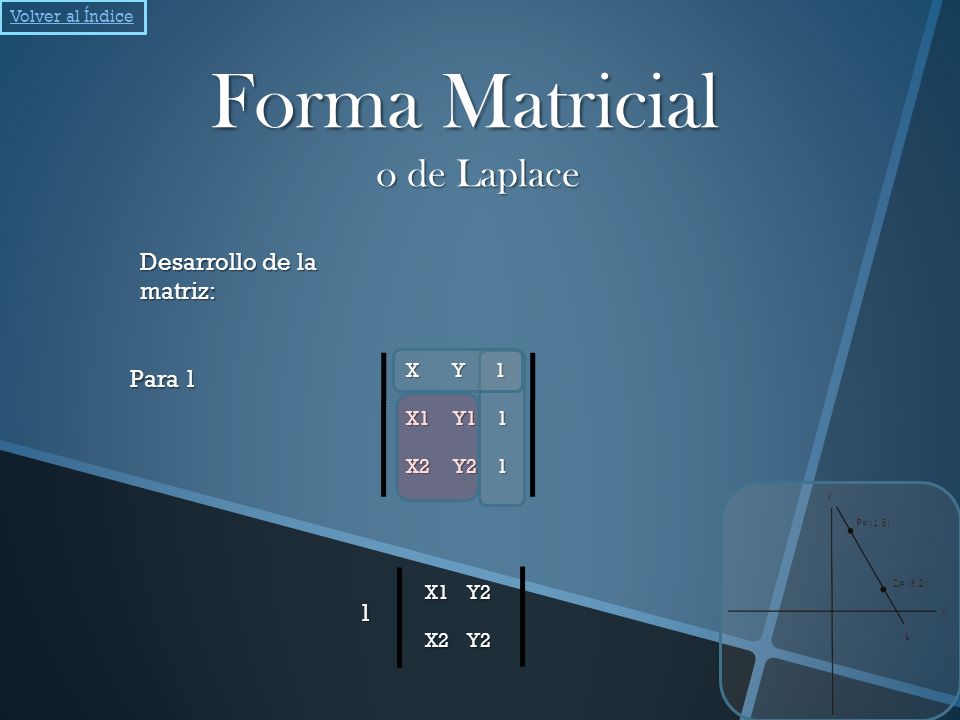

26 X Y 1 X1 Y1 1 X2 Y2 1 Para 1 Desarrollo de la matriz: Forma Matricial o de Laplace 1 X1 Y2 X2 Y2 Volver al Índice

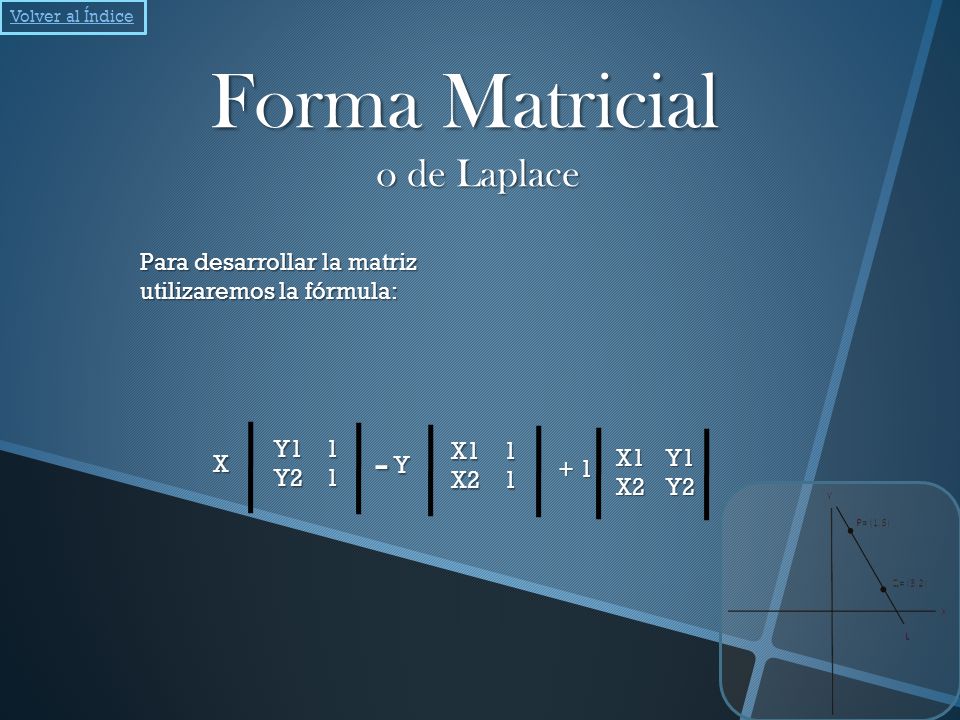

27 Forma Matricial o de Laplace Para desarrollar la matriz utilizaremos la fórmula: X Y1 1 Y2 1 - Y X1 1 X2 1 + 1 X1 Y1 X2 Y2 Volver al Índice

28 Forma Matricial o de Laplace Desarrollo de la matriz: = 0 X Y 1 X1 Y1 1 X2 Y2 1 Volver al Índice

29 Forma Matricial o de Laplace Desarrollo de la matriz: Reemplazamos: X Y 1 1 6 1 3 2 1 = 0 Volver al Índice

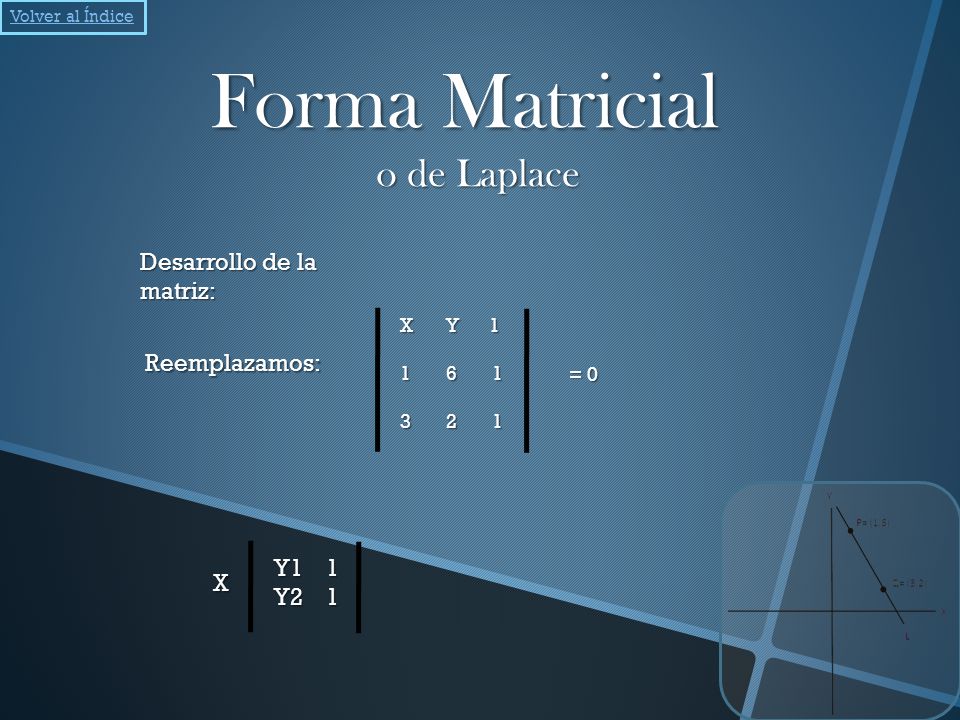

30 Forma Matricial o de Laplace Desarrollo de la matriz: Reemplazamos: X Y1 1 Y2 1 X Y 1 1 6 1 3 2 1 = 0 Volver al Índice

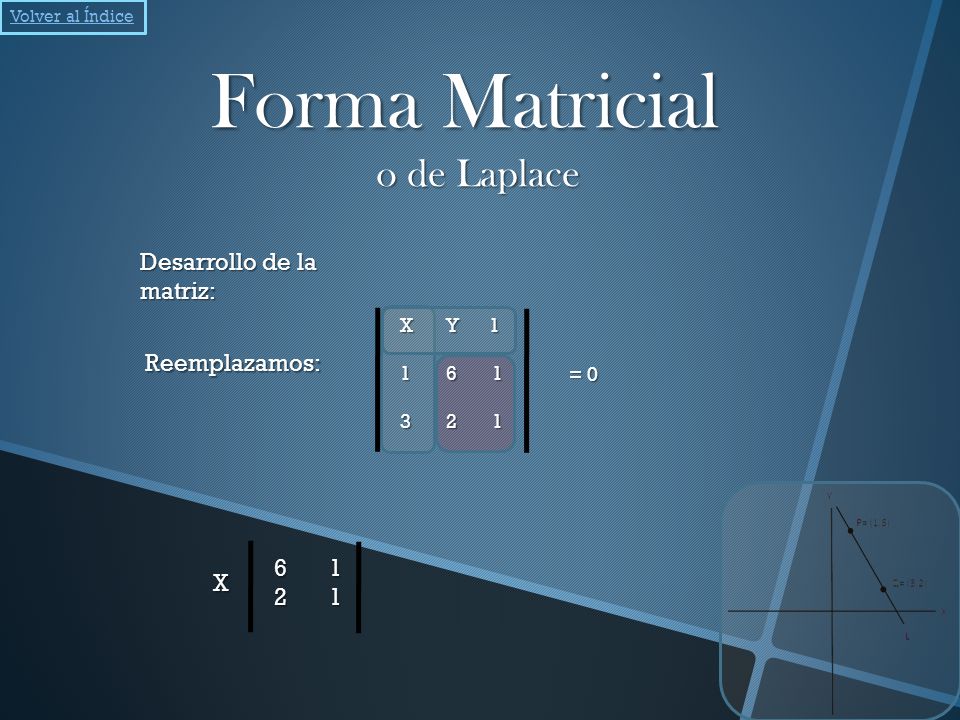

31 Forma Matricial o de Laplace Desarrollo de la matriz: Reemplazamos: X 6 1 2 1 X Y 1 1 6 1 3 2 1 = 0 Volver al Índice

32 - Y 1 1 3 1 Forma Matricial o de Laplace Desarrollo de la matriz: Reemplazamos: X Y 1 1 6 1 3 2 1 = 0 X 6 1 2 1 Volver al Índice

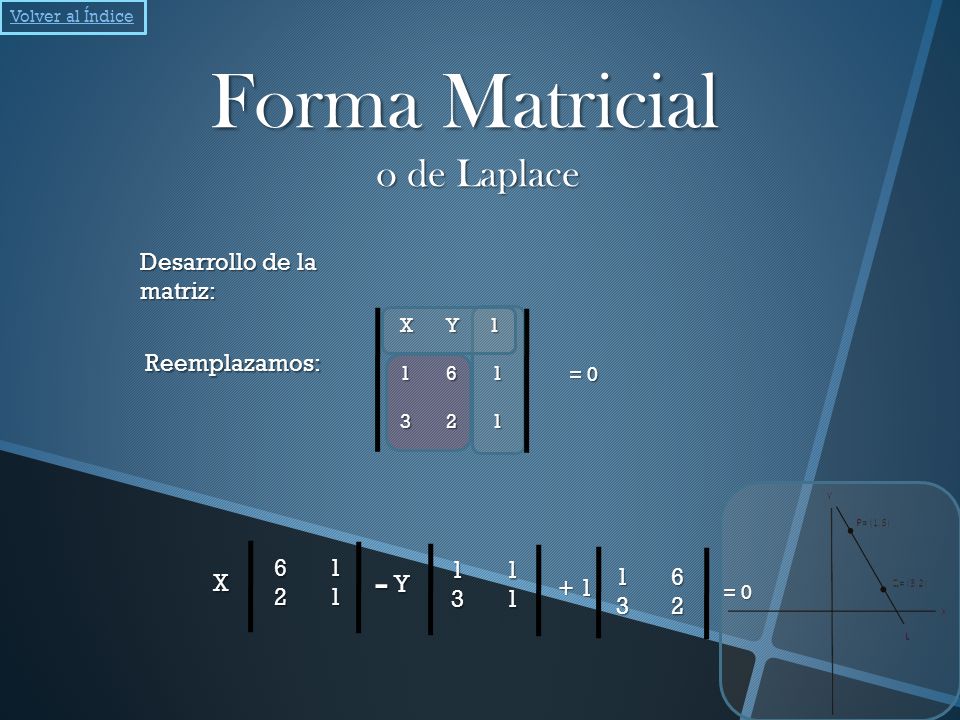

33 Forma Matricial o de Laplace Desarrollo de la matriz: Reemplazamos: + 1 1 6 3 2 = 0 X Y 1 1 6 1 3 2 1 = 0 - Y 1 1 3 1 X 6 1 2 1 Volver al Índice

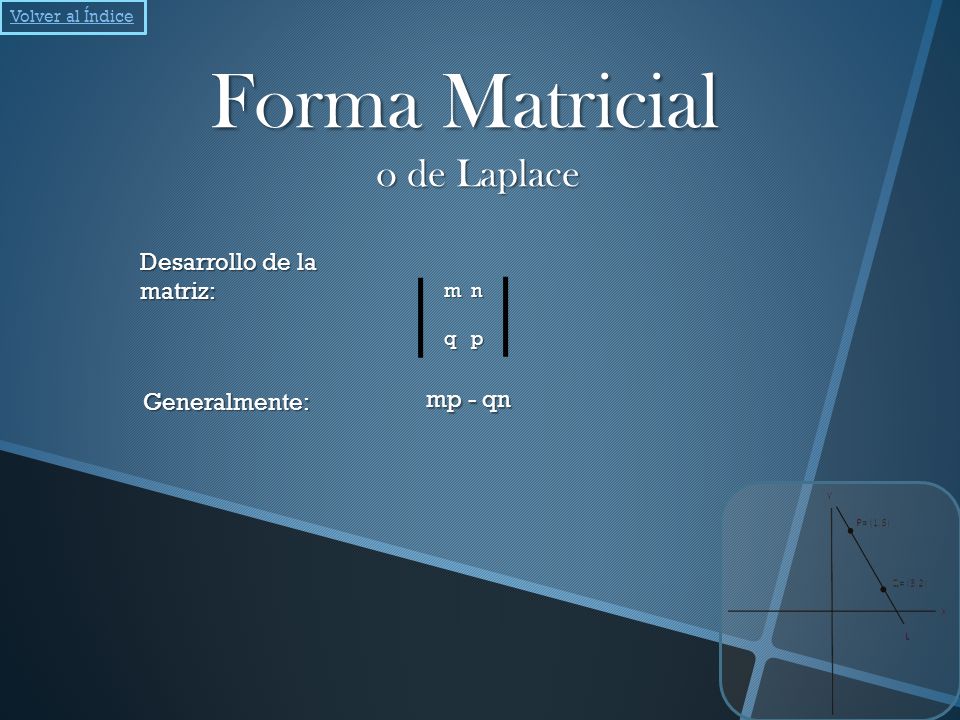

34 Desarrollo de la matriz: Forma Matricial o de Laplace Generalmente: mp - qn m n q p Volver al Índice

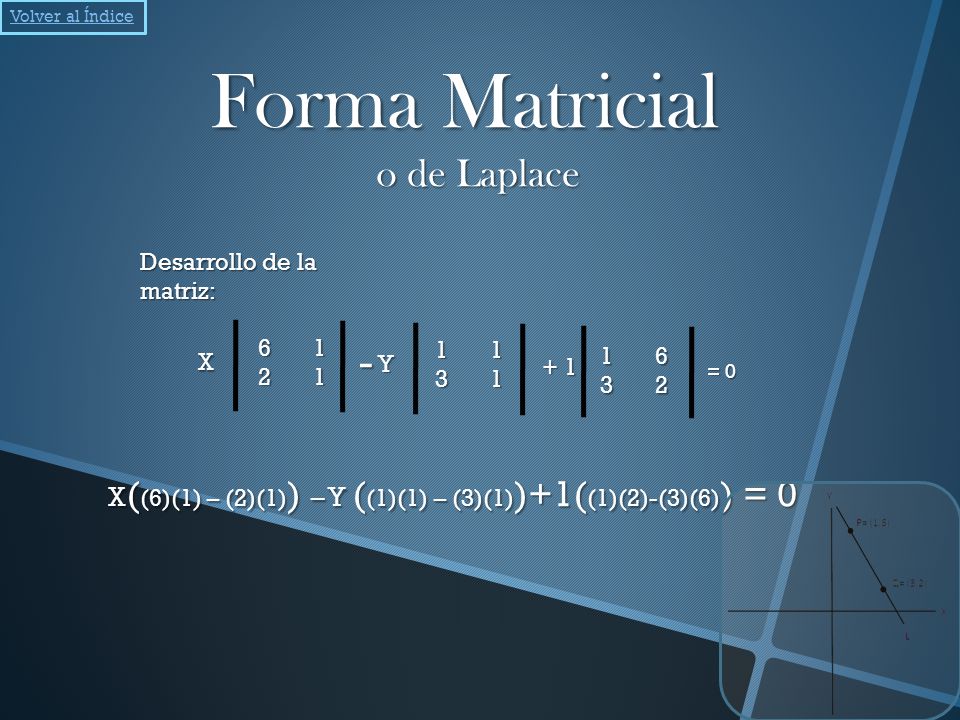

35 Desarrollo de la matriz: Forma Matricial o de Laplace X ( (6)(1) – (2)(1) ) – Y ( (1)(1) – (3)(1) )+1( (1)(2)-(3)(6) ) = 0 + 1 1 6 3 2 = 0 - Y 1 1 3 1 X 6 1 2 1 Volver al Índice

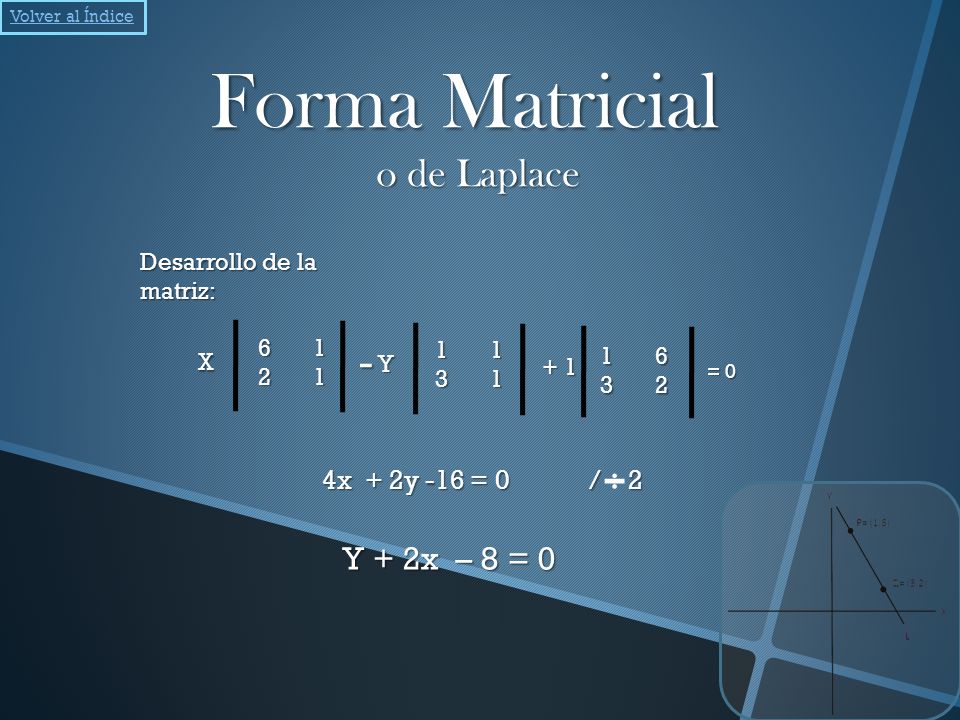

36 Desarrollo de la matriz: Forma Matricial o de Laplace 4x + 2y -16 = 0 / 2 Y + 2x – 8 = 0 + 1 1 6 3 2 = 0 - Y 1 1 3 1 X 6 1 2 1 Volver al Índice

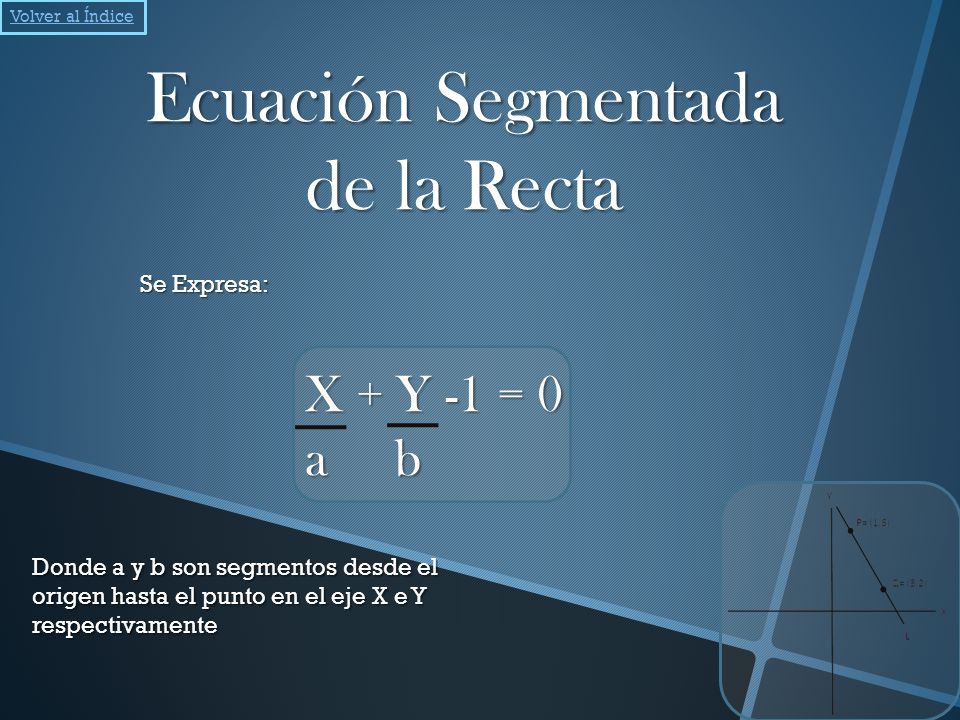

37 Ecuación Segmentada de la Recta Se Expresa: X + Y -1 = 0 a b Donde a y b son segmentos desde el origen hasta el punto en el eje X e Y respectivamente Volver al Índice

38 X P= A,0 Q= 0,B L B A o Ecuación Segmentada de la Recta Y Volver al Índice

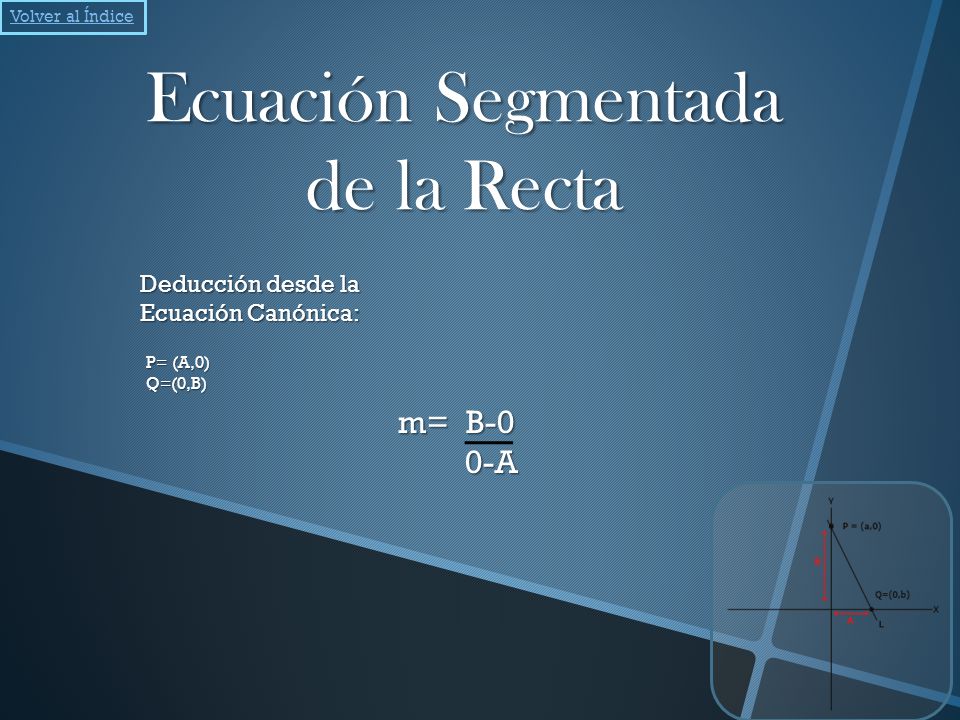

39 Ecuación Segmentada de la Recta Deducción desde la Ecuación Canónica: P= (A,0) Q=(0,B) m= B-0 0-A 0-A Volver al Índice

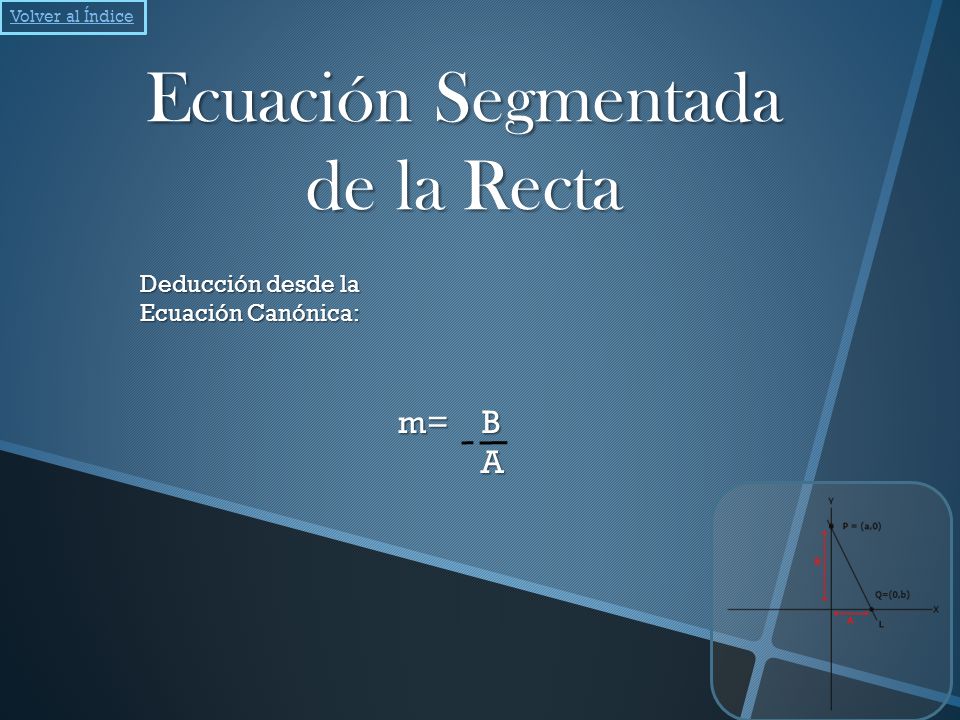

40 Ecuación Segmentada de la Recta Deducción desde la Ecuación Canónica: m= B A Volver al Índice

41 Ecuación Segmentada de la Recta Deducción desde la Ecuación Canónica: Y-Yo = m(X – Xo) Y-B = B(X – 0) A / x A AY – AB = -B(X-0) Volver al Índice

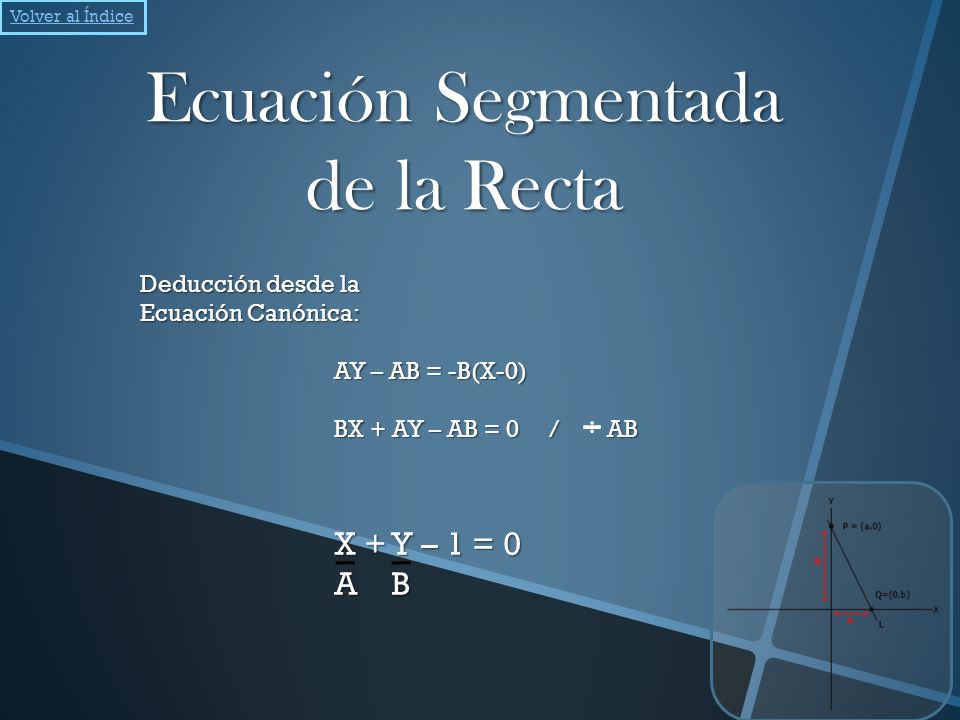

42 Ecuación Segmentada de la Recta Deducción desde la Ecuación Canónica: AY – AB = -B(X-0) BX + AY – AB = 0 / AB X + Y – 1 = 0 A B Volver al Índice

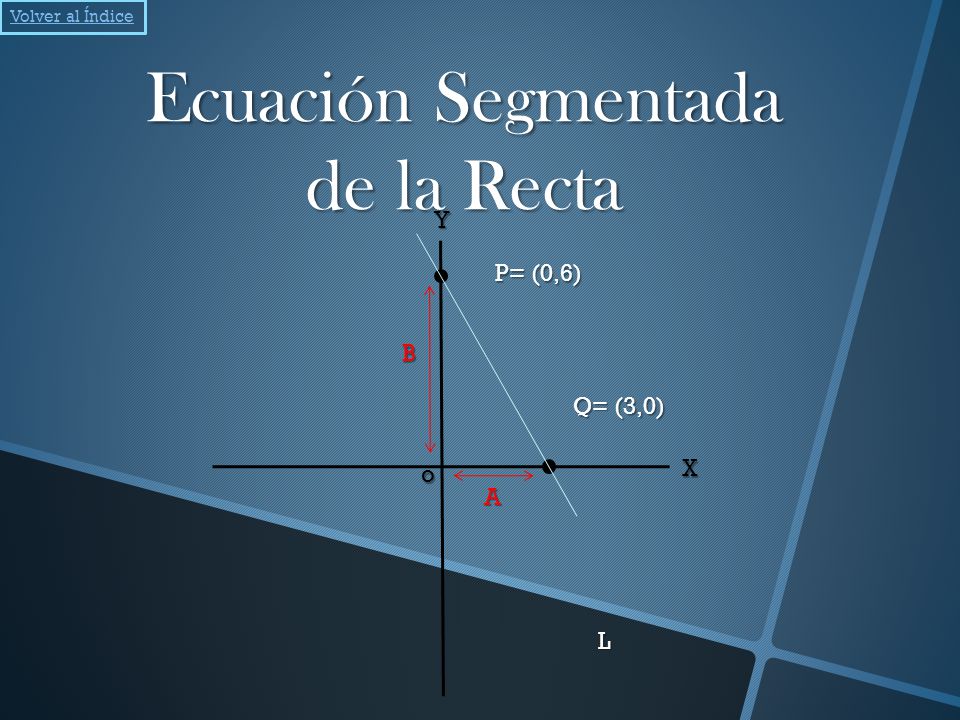

43 X Y P= (0,6) Q= (3,0) L B A o Ecuación Segmentada de la Recta Volver al Índice

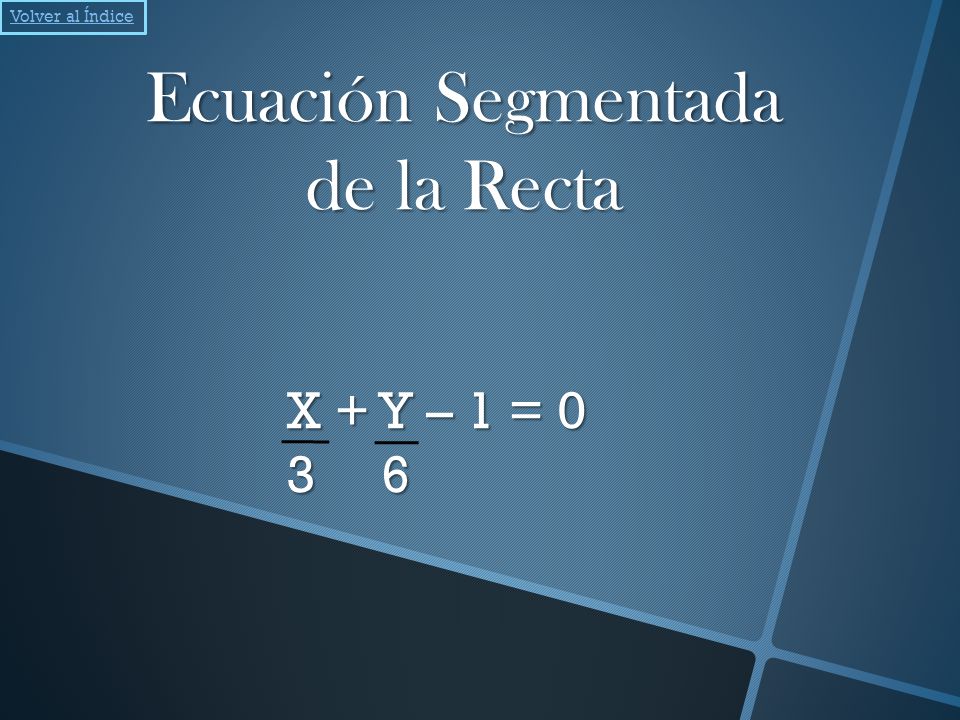

44 Ecuación Segmentada de la Recta X + Y – 1 = 0 3 6 Volver al Índice

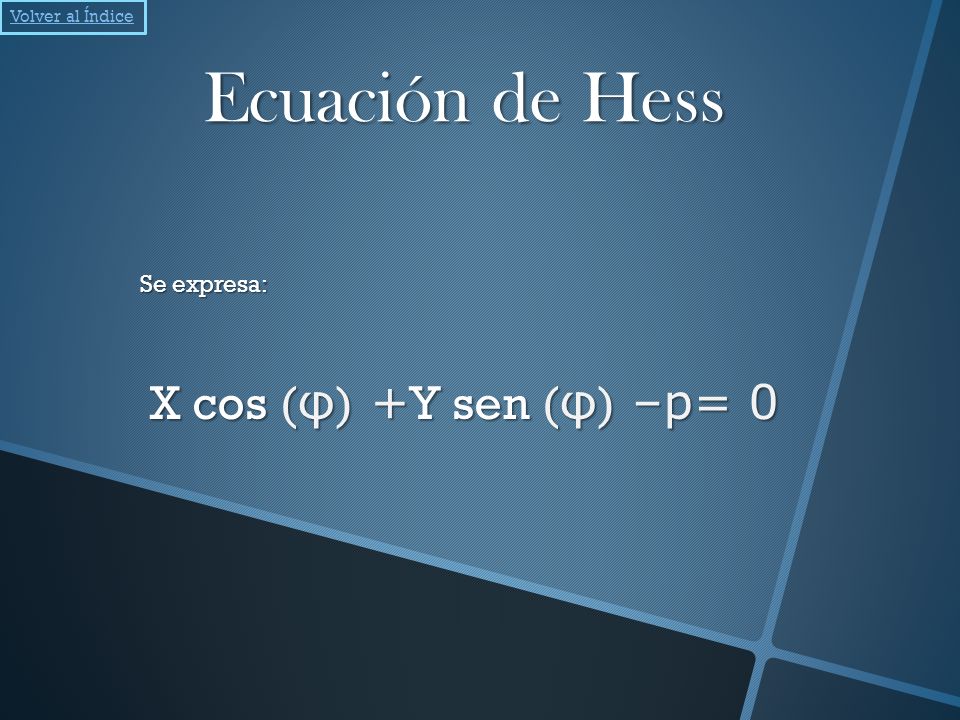

45 X cos ( φ ) + Y sen ( φ ) –p= 0 Ecuación de Hess Se expresa: Volver al Índice

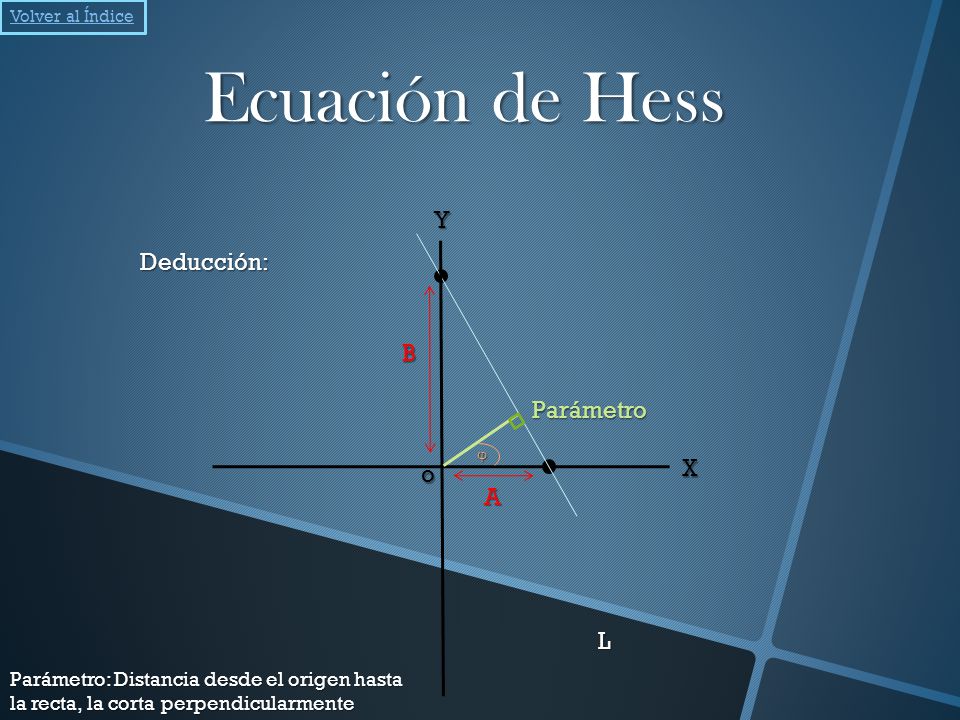

46 Ecuación de Hess Deducción: X Y L B A o Parámetro φ Parámetro: Distancia desde el origen hasta la recta, la corta perpendicularmente Volver al Índice

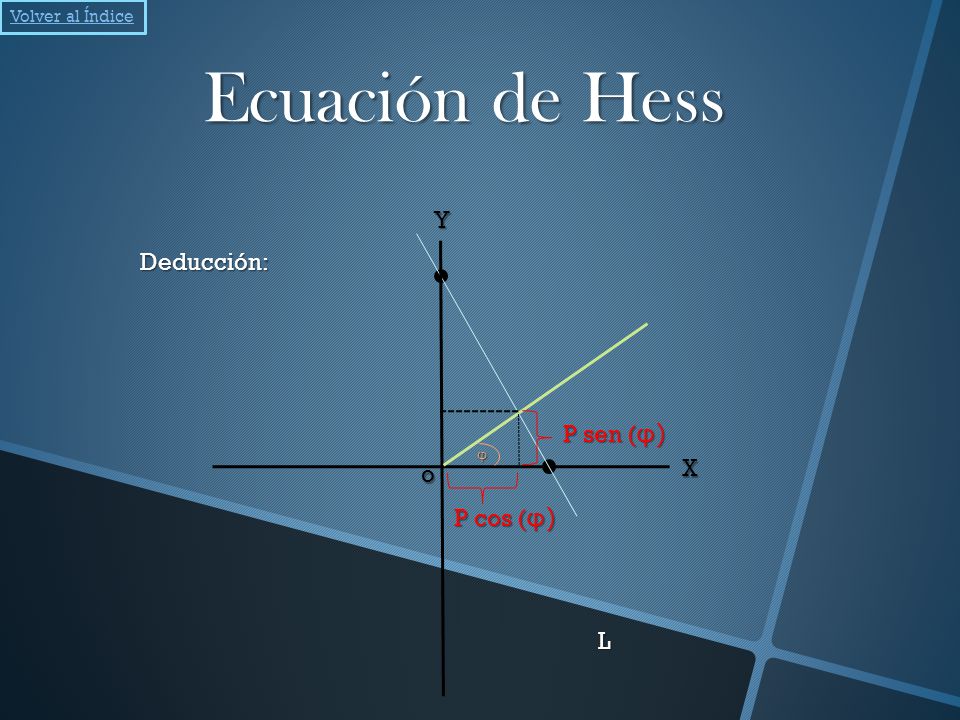

47 X Y L o φ Ecuación de Hess Deducción: P cos ( φ) P sen ( φ) Volver al Índice

48 Ecuación de Hess Deducción: X Y L o φ P o = (P cos ( φ),p Sen (φ ) Volver al Índice

49 Ecuación de Hess Deducción: m = p sen ( φ) p cos ( φ) p cos ( φ) Volver al Índice

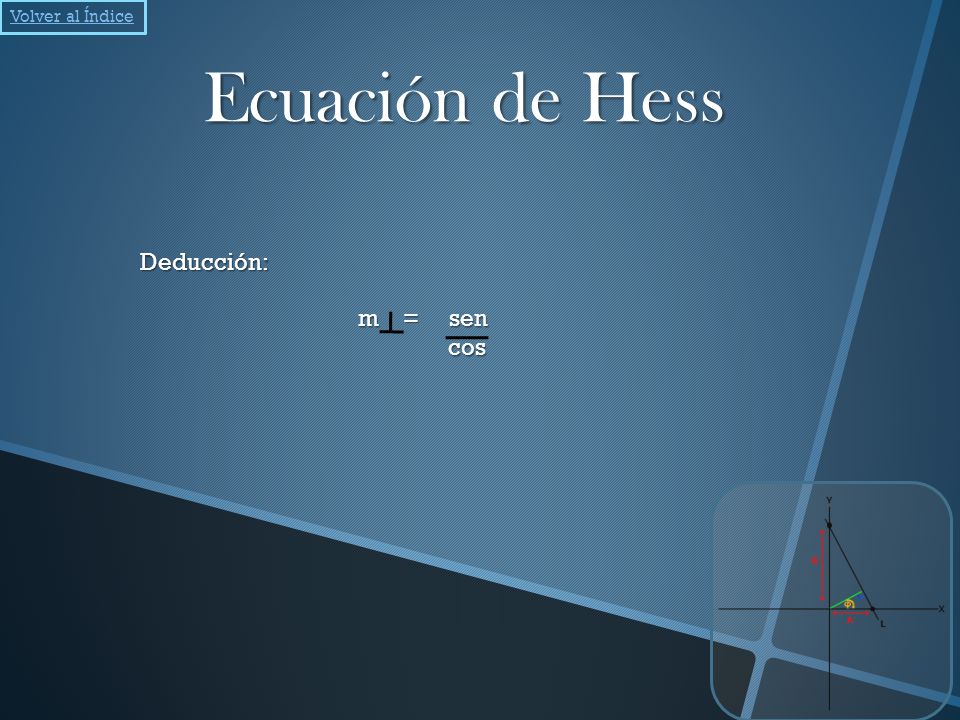

50 Ecuación de Hess Deducción: m = sen cos cos Volver al Índice

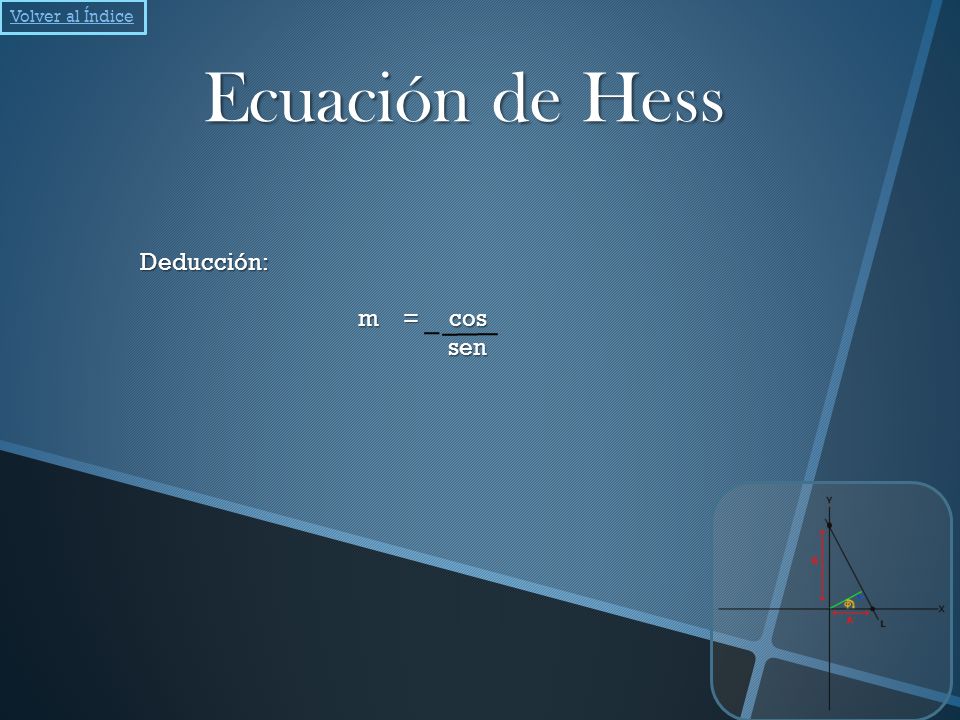

51 Ecuación de Hess Deducción: m = cos sen sen Volver al Índice

52 Ecuación de Hess Deducción: Reemplazamos en la Forma Canónica: Y-p sen ( φ) = cos ( φ) (x- p cos ( φ)) sen ( φ) sen ( φ) Volver al Índice

53 Ecuación de Hess Deducción: Reemplazamos en la Forma Canónica: Y-p sen ( φ) = cos ( φ) (x- p cos ( φ)) /x sen ( φ) sen ( φ) sen ( φ) Volver al Índice

54 Ecuación de Hess Deducción: Reemplazamos en la Forma Canónica: Y sen ( φ ) –p sen ( φ) = x cos ( φ) +p cos ( φ) 2 2 Volver al Índice

55 Ecuación de Hess Deducción: Reemplazamos en la Forma Canónica: X cos ( φ ) + Y sen ( φ ) –p sen ( φ) - p cos ( φ) = 0 2 2 Volver al Índice

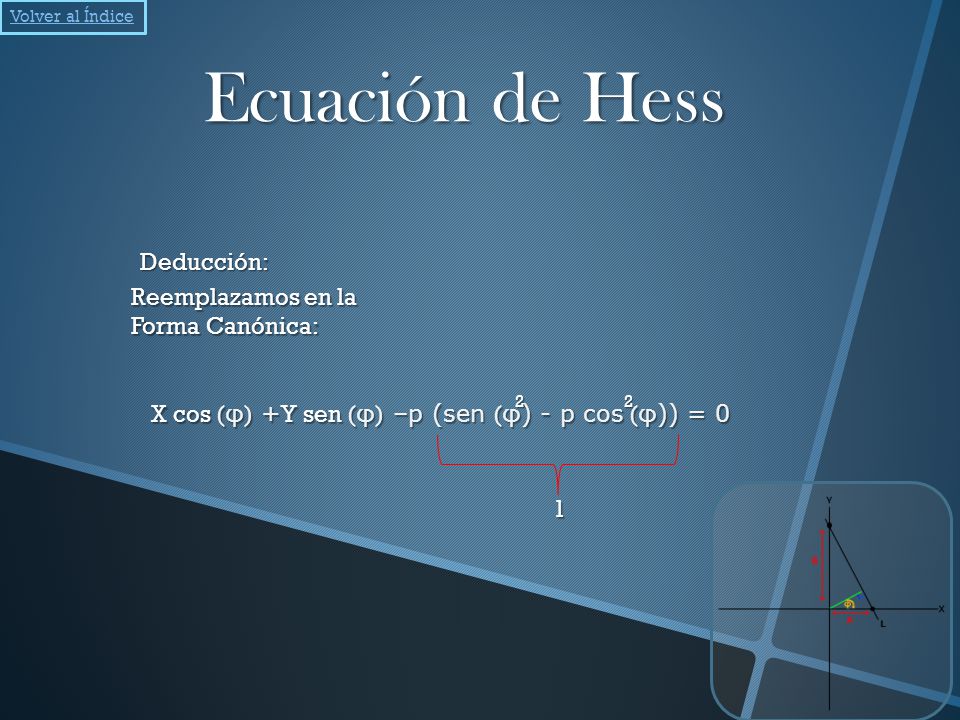

56 Ecuación de Hess Deducción: Reemplazamos en la Forma Canónica: X cos ( φ ) + Y sen ( φ ) –p (sen ( φ) - p cos ( φ)) = 0 2 2 1 Volver al Índice

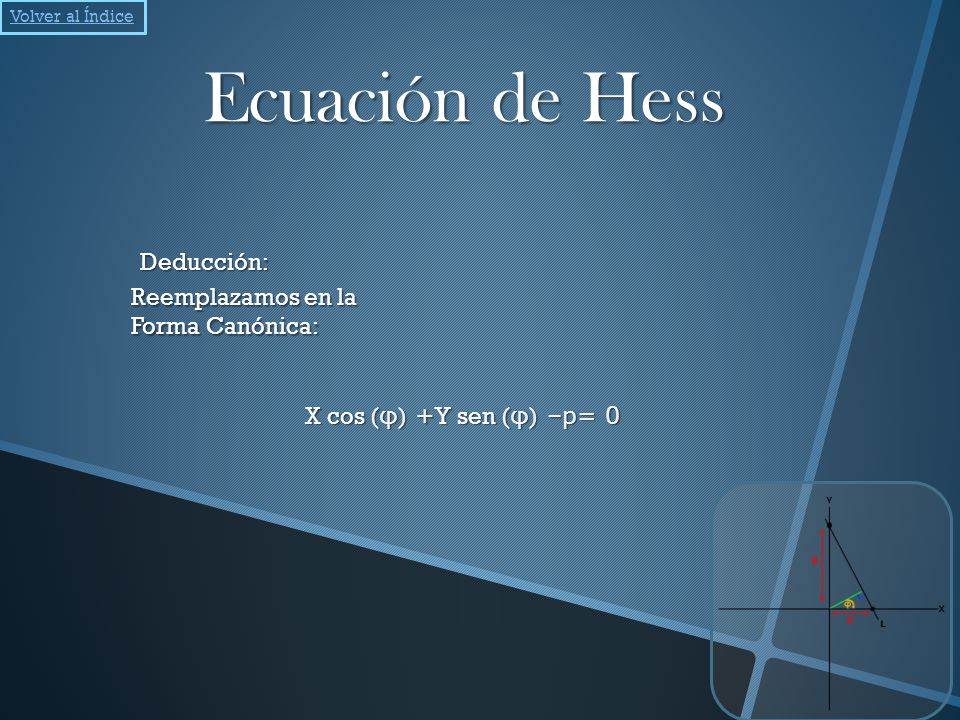

57 Ecuación de Hess Deducción: Reemplazamos en la Forma Canónica: X cos ( φ ) + Y sen ( φ ) –p= 0 Volver al Índice

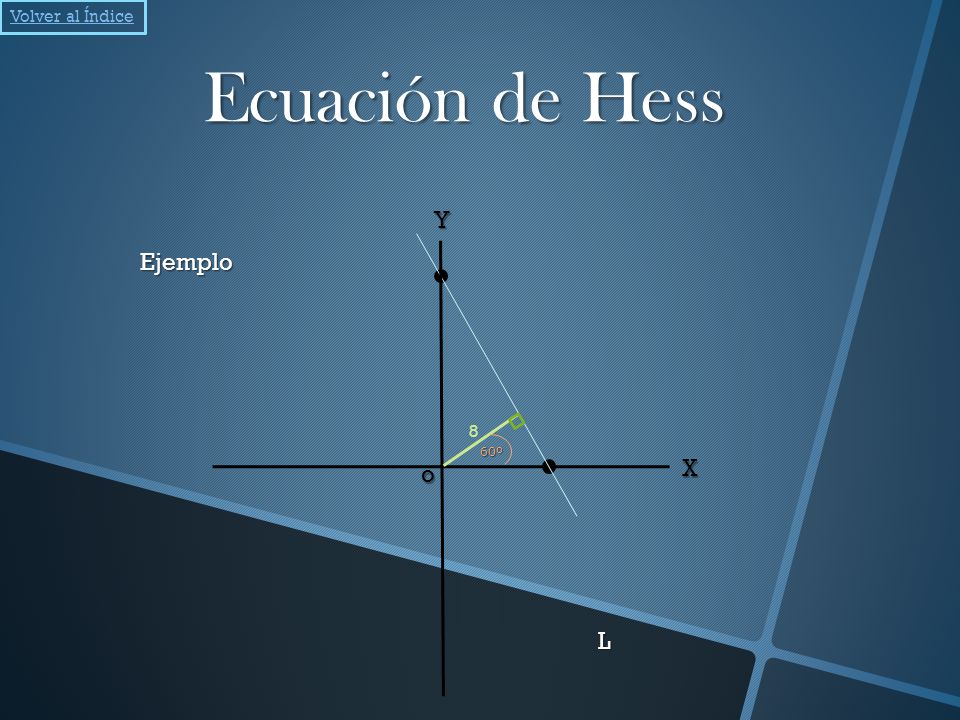

58 X Y L o 60º Ecuación de Hess Ejemplo 8 Volver al Índice

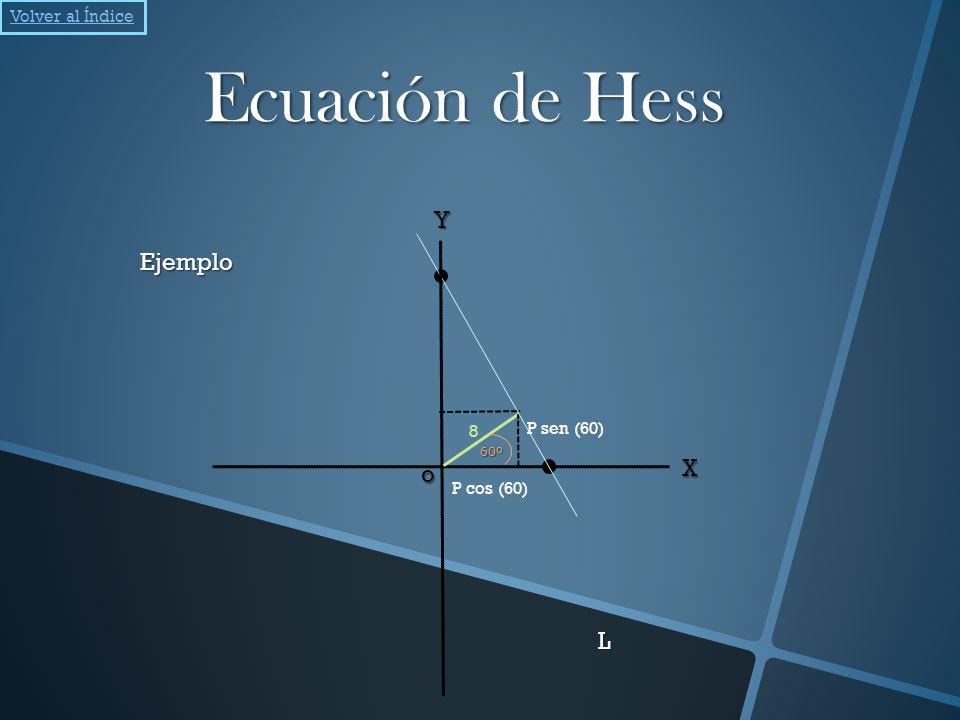

59 X Y L o 60º Ecuación de Hess Ejemplo P cos (60) P sen (60) 8 Volver al Índice

60 X Y L o 60º Ecuación de Hess Ejemplo 4 6,9 8 Volver al Índice

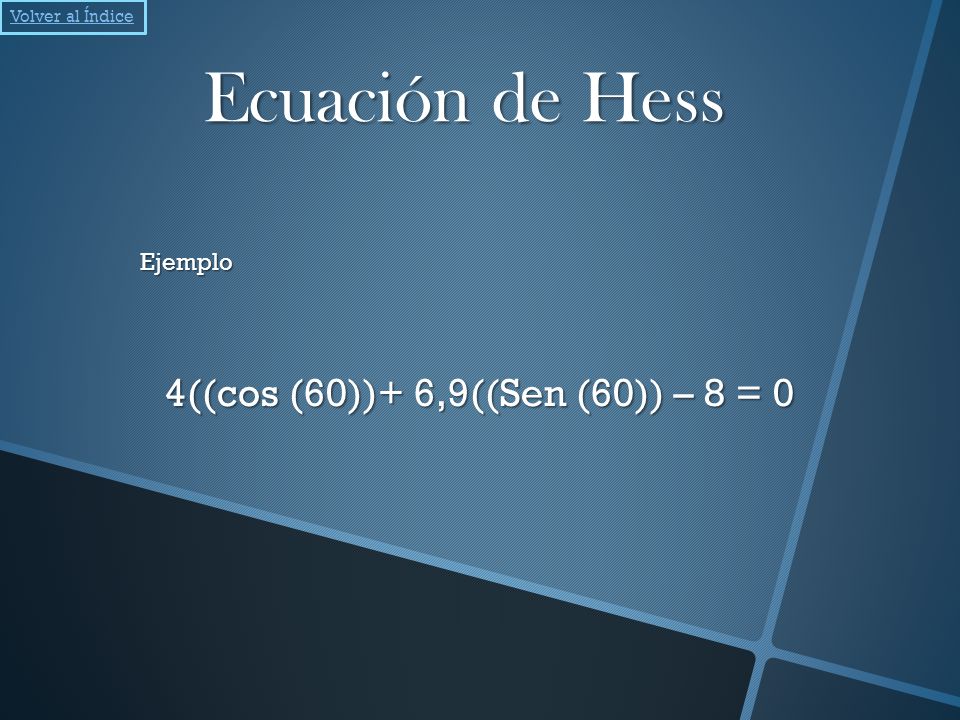

61 Ecuación de Hess Ejemplo 4((cos (60))+ 6,9((Sen (60)) – 8 = 0 Volver al Índice
