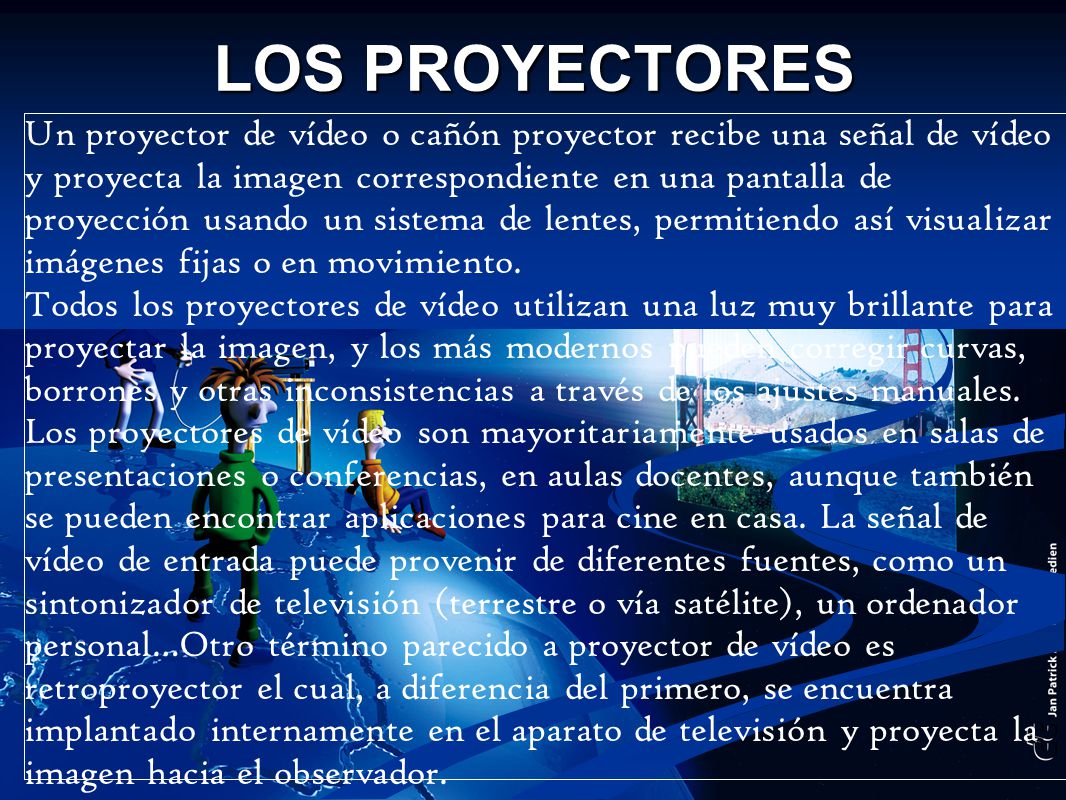

1 LOS PROYECTORES Un proyector de vídeo o cañón proyector recibe una señal de vídeo y proyecta la imagen correspondiente en una pantalla de proyección usando un sistema de lentes, permitiendo así visualizar imágenes fijas o en movimiento. Todos los proyectores de vídeo utilizan una luz muy brillante para proyectar la imagen, y los más modernos pueden corregir curvas, borrones y otras inconsistencias a través de los ajustes manuales. Los proyectores de vídeo son mayoritariamente usados en salas de presentaciones o conferencias, en aulas docentes, aunque también se pueden encontrar aplicaciones para cine en casa. La señal de vídeo de entrada puede provenir de diferentes fuentes, como un sintonizador de televisión (terrestre o vía satélite), un ordenador personal…Otro término parecido a proyector de vídeo es retroproyector el cual, a diferencia del primero, se encuentra implantado internamente en el aparato de televisión y proyecta la imagen hacia el observador.

2 CLASES DE PROYECTORES Proyector de diapositivas en carrusel (incluye los proyectores estilo tray) Proyector dual de diapositivas Proyector de diapositivas de formato grande Proyector sobre la cabeza (overhead) Proyector de diapositivas (de a una, en forma manual) Visor de diapositivas Proyector de diapositivas estéreo, proyecta simultáneamente dos diapositivas con diferente polarización: si se mira con lentes polarizados, las diapositivas parecen tener tres dimensiones

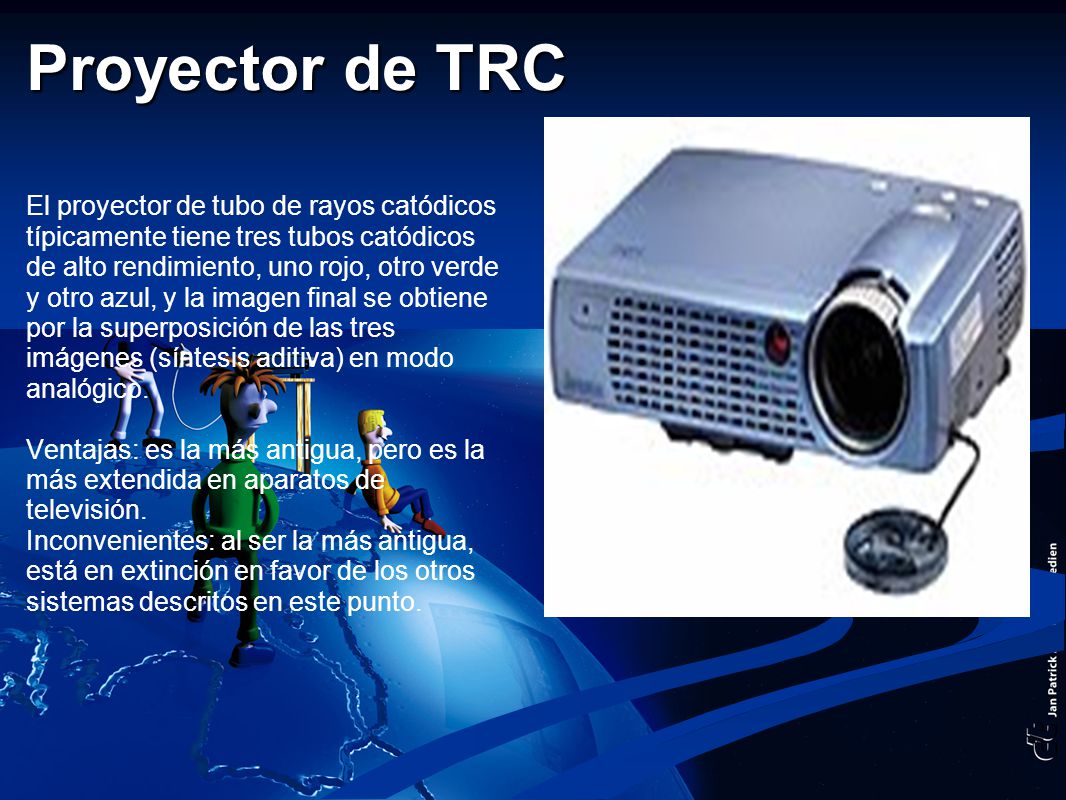

3 Proyector de TRC El proyector de tubo de rayos catódicos típicamente tiene tres tubos catódicos de alto rendimiento, uno rojo, otro verde y otro azul, y la imagen final se obtiene por la superposición de las tres imágenes (síntesis aditiva) en modo analógico. Ventajas: es la más antigua, pero es la más extendida en aparatos de televisión. Inconvenientes: al ser la más antigua, está en extinción en favor de los otros sistemas descritos en este punto.

4 Proyector LCD Proyector LCD El sistema de pantalla de cristal líquido es el más simple, por tanto uno de los más comunes y asequibles para el uso doméstico. En esta tecnología, la luz se divide en tres haces que pasan a través de tres paneles de cristal líquido, uno para cada color fundamental (rojo, verde y azul); finalmente las imágenes se recomponen en una, constituida por píxels, y son proyectadas sobre la pantalla mediante un objetivo. Ventajas: es más eficiente que los sistemas DLP (imágenes más brillantes) y produce colores muy saturados. Inconvenientes: es visible un efecto de pixelación (aunque los avances más recientes en esta tecnología lo han minimizado), es probable la aparición de píxels muertos y la vida de la lámpara es de aproximadamente 2000 horas.

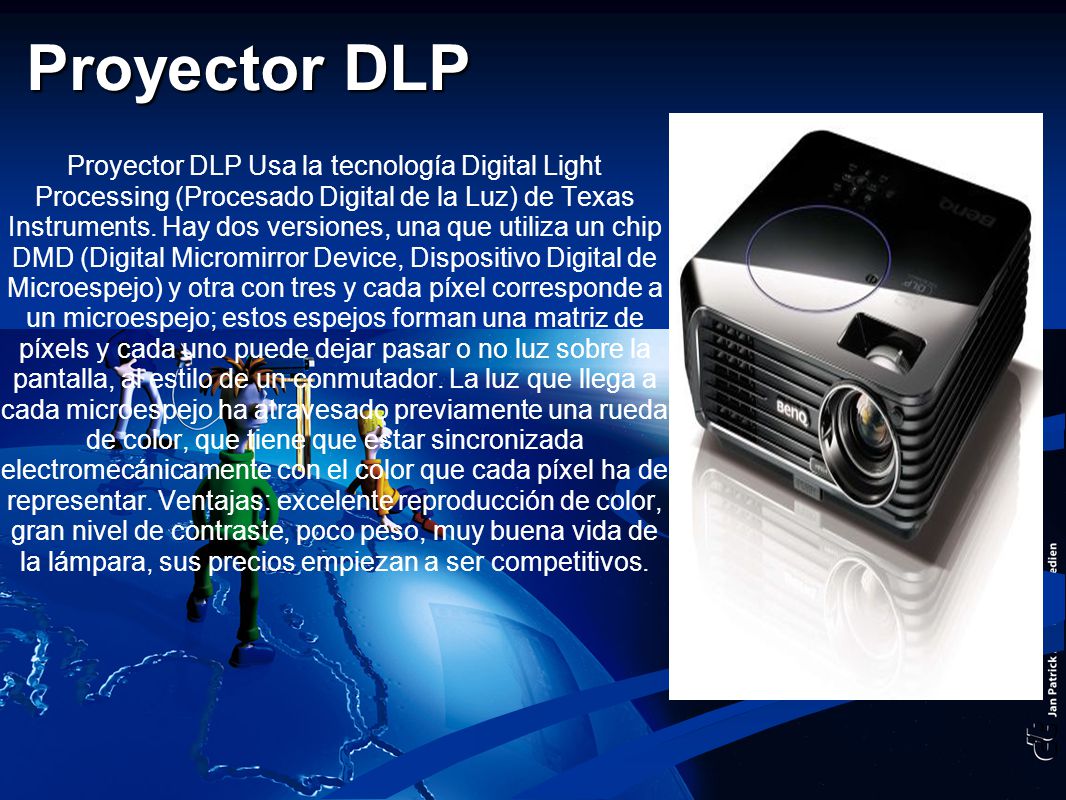

5 Proyector DLP Proyector DLP Usa la tecnología Digital Light Processing (Procesado Digital de la Luz) de Texas Instruments. Hay dos versiones, una que utiliza un chip DMD (Digital Micromirror Device, Dispositivo Digital de Microespejo) y otra con tres y cada píxel corresponde a un microespejo; estos espejos forman una matriz de píxels y cada uno puede dejar pasar o no luz sobre la pantalla, al estilo de un conmutador. La luz que llega a cada microespejo ha atravesado previamente una rueda de color, que tiene que estar sincronizada electromecánicamente con el color que cada píxel ha de representar. Ventajas: excelente reproducción de color, gran nivel de contraste, poco peso, muy buena vida de la lámpara, sus precios empiezan a ser competitivos.

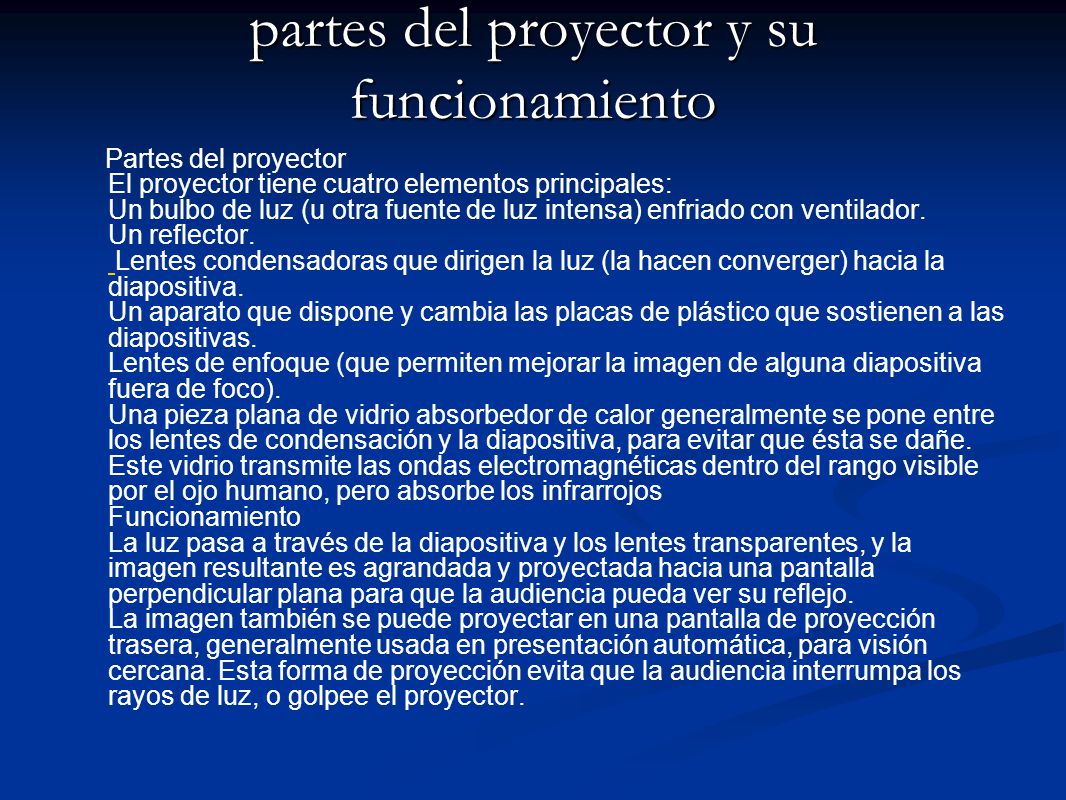

6 partes del proyector y su funcionamiento
Partes del proyector El proyector tiene cuatro elementos principales: Un bulbo de luz (u otra fuente de luz intensa) enfriado con ventilador. Un reflector. Lentes condensadoras que dirigen la luz (la hacen converger) hacia la diapositiva. Un aparato que dispone y cambia las placas de plástico que sostienen a las diapositivas. Lentes de enfoque (que permiten mejorar la imagen de alguna diapositiva fuera de foco). Una pieza plana de vidrio absorbedor de calor generalmente se pone entre los lentes de condensación y la diapositiva, para evitar que ésta se dañe. Este vidrio transmite las ondas electromagnéticas dentro del rango visible por el ojo humano, pero absorbe los infrarrojos Funcionamiento La luz pasa a través de la diapositiva y los lentes transparentes, y la imagen resultante es agrandada y proyectada hacia una pantalla perpendicular plana para que la audiencia pueda ver su reflejo. La imagen también se puede proyectar en una pantalla de proyección trasera, generalmente usada en presentación automática, para visión cercana. Esta forma de proyección evita que la audiencia interrumpa los rayos de luz, o golpee el proyector.
