1 Productos

2 Vástago Modular de Revisión
Productos Vástago Modular de Revisión MGS

3 Diseño Vástago Modular de Revisión MGS para su fijación sin cementar.
Productos Vástago Modular de Revisión MGS para su fijación sin cementar. Con un ángulo CCD de 130°

4 Diseño Vástago recto y Cónico
Superficie con alto grado de tratamiento con corindón Cono de acoplamiento en el cuello y el vástago es de tipo Morse Con tornillo de fijación y tapón de cierre

5 Conceptos Biomecánicos
Fijación de la prótesis revisión en la cavidad medular distalmente y sin cementar, se consigue un efecto de “puente” sobre el lecho dañado y se origina una relativa estabilidad mecánica. Hay estudios comprobados que con el tiempo tiene lugar un proceso activo de osificación en el antiguo lecho de la prótesis, que va sustituyendo la sustancia ósea destruida. La prótesis queda anclada de un modo firme y estable a la rotación gracias a sus estrías longitudinales El anclaje sin cementar es importante para que la superficie rugosa de Ti del implante pueda producir una estabilidad secundaria segura mediante integración ósea.

6 Indicaciones Productos
Casos de una fuerte resección ósea ha causado ensanchamiento del canal medular y un adelgazamiento de la cortical. Revisión de una prótesis total aflojada, con Fx o defectos óseos en el lecho a implantar. Extensas FX conminutas en el tercio proximal del fémur. Existencias de deformaciones o de tejidos cicatricial en el tercio proximal del fémur tras una FX u osteotomía Deformaciones del tercio proximal del fémur que además de una prótesis, requiere una osteotomía de corrección. Productos

7 Contraindicaciones Alergia del paciente a los metales que componen una aleación de Ti Estado séptico del paciente Estado psíquico del paciente que pueda perjudicar el resultado de la recuperación funcional de la articulación Grave atrofia de la diáfisis femoral que no permita fijar la prótesis de revisión con seguridad

8  Diseño Ž El sistema modular de revisión MGS está fabricado en 4 componentes: 8 componentes proximales subdivididos en 2 anchos y 4 diferentes longitudes 13 componentes distales rectos subdivididos en 3 longitudes y 5 diámetros desde Ø14 hasta Ø22 mm con 2 mm de progresión. 1 Tornillo universal de bloqueo 1 Tapón universal de cierre Productos Œ 

9 Componente Proximal A Productos B

10 Características Productos
El cuello esta altamente pulido a espejo para minimizar el desgaste en casos de contacto entre el cuello y el borde del inserto del cotilo Productos Cono 12/14 En la superficie antero-posterior hay 2 nervios en forma de cobra antirotación Toda la superficie excepto el cuello y el cono tiene un alto grado de rugosidad con tratamiento de corindón Costado con 2 agujeros para cerclaje de alambre entre el hueso y la inserción músculo tendinosa

11 Componente Distal Productos

12 Características Productos
El cono de acoplamiento con el componente proximal es de Cono-Morse para incrementar la estabilidad en todas las partes de la prótesis El vástago está provisto de 8 aletas longitudinales Productos En la parte distal del vástago está provisto de un hendidura diapasón para dar elasticidad al vástago y para reducir el efecto de dolor en el muslo y seguir la forma anatómica del fémur En toda la superficie excepto en la zona del cono tiene una terminación rugosa con corindón

13 Tornillos de Bloqueo y Tapón
Productos Tornillo de bloqueo y tapón de cierre son universales en orden de minimizar la posibilidad de error durante la composición del kit de embalaje

14 OK Acoplamiento Productos
El acoplamiento del cono entre el componente recto distal y la parte proximal es universal, esta permite en consecuencia un acoplamiento mutuo de todos los componentes distal del vástago femoral. De cualquier manera, SAMO sugiere seguir la tabla de compatibilidad de cuál parte proximal es el mejor sistema de acoplamiento sin un cambio abrupto de la sección que pueda causar problemas en el crecimiento de hueso Productos OK

15 Acoplamiento Productos

16 Todo el sistema está fabricado en:
Materiales Productos Todo el sistema está fabricado en: Titanium Alloy Ti6Al4V De acuerdo a ISO 5832/3 Y ASTM F136-92

17 Embalaje Productos El vástago de revisión MGS se entrega esterilizado
en dos empaques diferentes: Uno con el kit proximal que contiene: Parte proximal Tornillo de bloqueo Tapón de cierre Y otro con: Parte Distal

18 Kit de embalaje Proximal
Productos

19 Kit embalaje Distal Productos

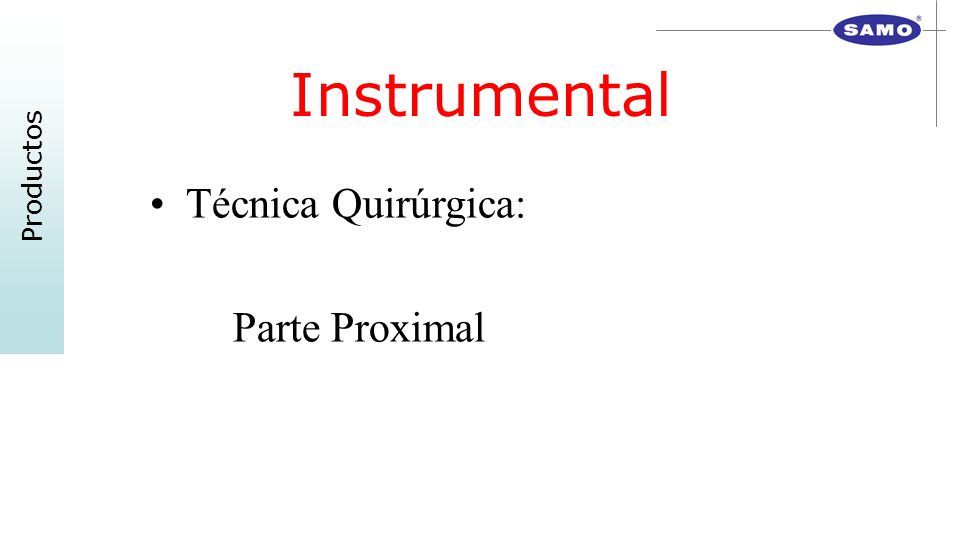

20 Instrumental Productos Técnica Quirúrgica: Parte Proximal

21 Fresado de la cavidad femoral
Productos

22 Escariador de la metáfisis proximal
Productos

23 Inserción del componente distal
Productos

24 Instrumental Productos
El impactor está provisto con una marca externa para hacer coincidir con la ranura del diapasón de la punta del vástago. Se debe atornillar con el destornillador hexagonal. Durante la impactación la línea debe quedar en lateral para asegurar las aletas del vástago queden antero posterior. Durante la impactación la fuerza de carga ocurre en la base del cono y no en el borde ni la parte superior del cono.

25 Componentes de prueba de implantación y reducción
Instrumental Productos Componentes de prueba de implantación y reducción

26 Componentes de seguridad de bloqueo
Instrumental Productos Componentes de seguridad de bloqueo

27 Componente separador de implante
Instrumental Productos Componente separador de implante

28 Componente de separación del implante
Instrumental Productos Componente de separación del implante 28

29 Instrumental Extractor del vástago Productos 29

30 Componente de extracción Distal
Instrumental Productos Componente de extracción Distal
