1 RADIOLOGIA DEL TÓRAX Dr. Mauro M. García Castro Cardiología

2 Mediastino Mediastino superior: ocupa la región comprendida entre el orificio torácico superior y el ángulo esternal (ángulo de Louis), a nivel de la torácica cuatro (T4). Mediastino inferior: éste a su vez se subdivide en tres porciones: anterior, medio y posterior

3 Mediastino medio: es la subdivisión más importante, ya que en él se ubica el corazón, ocupa la región comprendida entre el pericardio y la porción anterior de la bifurcación traqueal. Mediastino posterior: se localiza posterior al pericardio fibroso y al diafragma, y anterior a los cuerpos vertebrales de las ocho vértebras dorsales inferiores.

4 Mediastino anterior: es la parte más pequeña del mediastino y se localiza anterior al pericardio fibroso, entre éste y el esternón

5

6

7

8

9 CARACTERISTICAS TECNICAS
Fecha Sexo (sombras mamarias) Edad Proyección POSTEROANTERIOR la habitual (clavículas en V) se marcan mas los arcos posteriores de las costillas. ANTEROPOSTERIOR enfermos en UCI, urgencias con pseudocardiomegalia y no muy valorable en ciertos aspectos.Se marcan mas los arcos anteriores costales En bipedestación ; la habitual (cámara gástrica presente) En decúbito lateral con rayo horizontal (derrames pleurales) Lateral

10 PA AP

11 Bien inspirada contaremos como mínimo, arcos costales anteriores y 10 -  11 posteriores mal inspirada; lo contrario , produce imágenes de pseudocardiomegalia Placa bien inspirada Placa mal inspirada

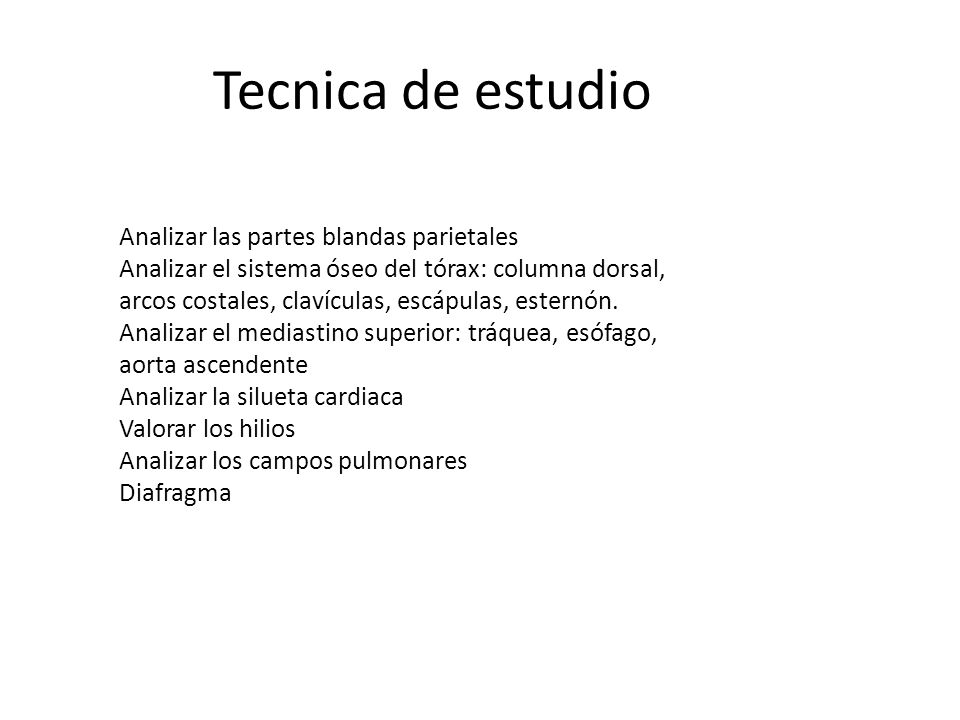

12 Tecnica de estudio Analizar las partes blandas parietales
Analizar el sistema óseo del tórax: columna dorsal, arcos costales, clavículas, escápulas, esternón. Analizar el mediastino superior: tráquea, esófago, aorta ascendente Analizar la silueta cardiaca Valorar los hilios Analizar los campos pulmonares Diafragma

13

14 A + B/ C ICT 0.5

15 Clase Funcional I Clase Funcional III ICT: 0.62 ICT: 0.59
Arch Cardiol Mex 2006; 76:

16

17

18 A = Right Main Stem Bronchus B = Right Upper Lobe Bronchus   B1 = Apical Segmental Bronchus   B2 = Anterior Segmental Bronchus   B3 = Posterior Segmental Bronchus C = Bronchus Intermedius D = Right Middle Lobe Bronchus   D4 = Lateral Segmental Bronchus   D5 = Medial Segmental Bronchus E = Right Lower Lobe Bronchus   E6 = Superior Segmental Bronchus   E7 = Medial Basal Segmental Bronchus   E8 = Anterior Basal Segmental Bronchus   E9 = Lateral Basal Segmental Bronchus   E10 = Posterior Basal Segmental Bronchus F = Left Main Stem Bronchus G = Left Upper Lobe Bronchus   G1, G2 = Apicoposterior Segmental Bronchus   G3 = Anterior Segmental Bronchus H = Lingular Bronchus   H4 = Superior Lingular Segmental Bronchus   H5 = Inferior Lingular Segmental Bronchus I = Left Lower Lobe Bronchus   I6 = Superior Segmental Bronchus   I7 = Medial Basal Segmental Bronchus   I8 = Anterior Basal Segmental Bronchus   I9 = Lateral Basal Segmental Bronchus   I10 = Posterior Basal Segmental Bronchus

19 Radiografía posteroanterior normal. 1. Tráquea. 2. Carina traqueal. 3
Radiografía posteroanterior normal.1. Tráquea. 2. Carina traqueal. 3. Bronquios principales. 4. Arterias pulmonares y ramas principales. 5. Venas pulmonares. 6. Botón aórtico. 7. Aurícula derecha. 8. Ventrículo izquierdo. 9. Aorta descendente. 10. Vena cava superior. 11. Cisura menor. 12. Diafragma derecho. 13. Diafragma izquierdo. 14. Burbuja gástrica. 15. Clavículas ª costilla. 17. Escápula. 18. Pliegues axilares.

20 Radiografía lateral normal. 1. Tráquea. 2. Hilio. 3. Aorta. 4
Radiografía lateral normal. 1. Tráquea. 2. Hilio. 3. Aorta. 4. Cisura mayor derecha. 5. Cisura mayor izquierda. 6. Cisura menor. 7. Ventrículo derecho. 8. Aurícula izquierda. 9. Vasos braquio-cefálicos. 10. Escápula. 11. Diafragma derecho. 12. Diafragma izquierdo. 13. Burbuja gástrica

21

22

23 El hemidifragma derecho
es mas alto que el izquierdo tiene por debajo la densidad hepática El hemidifragma izquierdo tiene por debajo gas (el ángulo esplénico del colon y la cámara gástrica)

24 Obliteración de ángulos costo frénicos
Derrame pleural Pinzamiento cronico por derrame antiguo (pocas veces significativo).Comparar con placas previas TBP Quistes grasos TEP (embolismo pulmonar e infarto) Abceso subfrenico Engrosamientos pleurales (asbestosis , mesoteliomas) Quistes pleuro-pericardicos Neoplasias pulmonares etc...

25

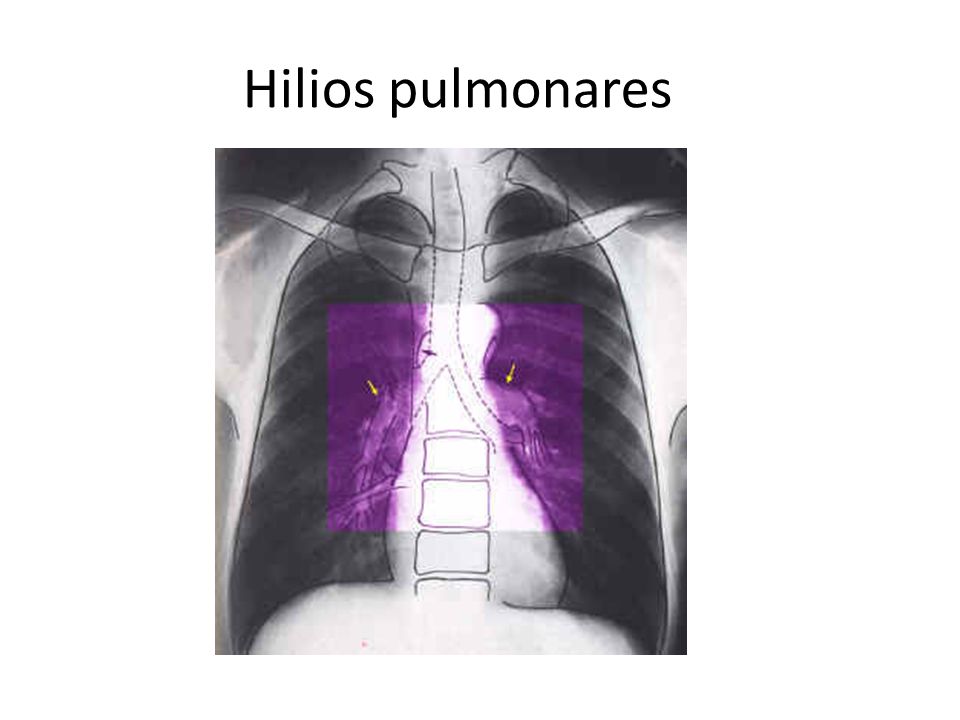

26 Hilios pulmonares

27 Aumento unilateral o bilateral
TB, sarcoidosis , linfomas , neoplasias Borramiento (hilios tapados) fallo cardiaco Desplazamientos atelectasias mala tecnica radiologica Disminucion de tamaño cardiopatías congénitas

28 Patrones radiográficos
Patron alveolar localizado neumonía difuso edema agudo de pulmón Patrón intersticial lineal linfangitis reticular fibrosis micronodular TB miliar nodular  (< 6 cms)  metástasis Masas tumores en vidrio deslustrado distress respiratorio

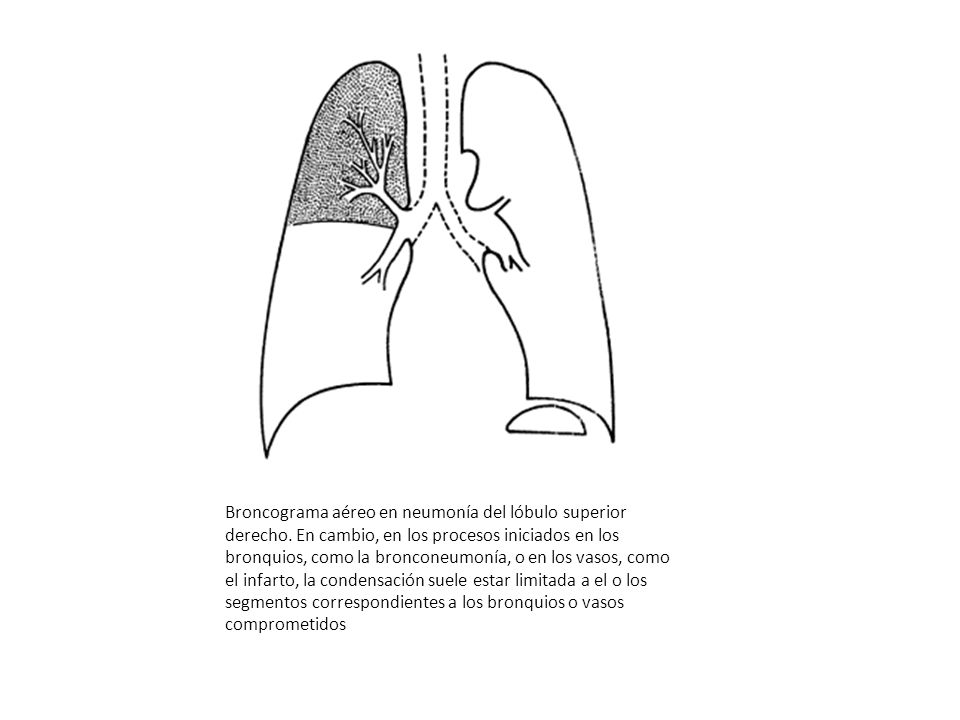

29 Broncograma aéreo en neumonía del lóbulo superior derecho
Broncograma aéreo en neumonía del lóbulo superior derecho. En cambio, en los procesos iniciados en los bronquios, como la bronconeumonía, o en los vasos, como el infarto, la condensación suele estar limitada a el o los segmentos correspondientes a los bronquios o vasos comprometidos

30

31

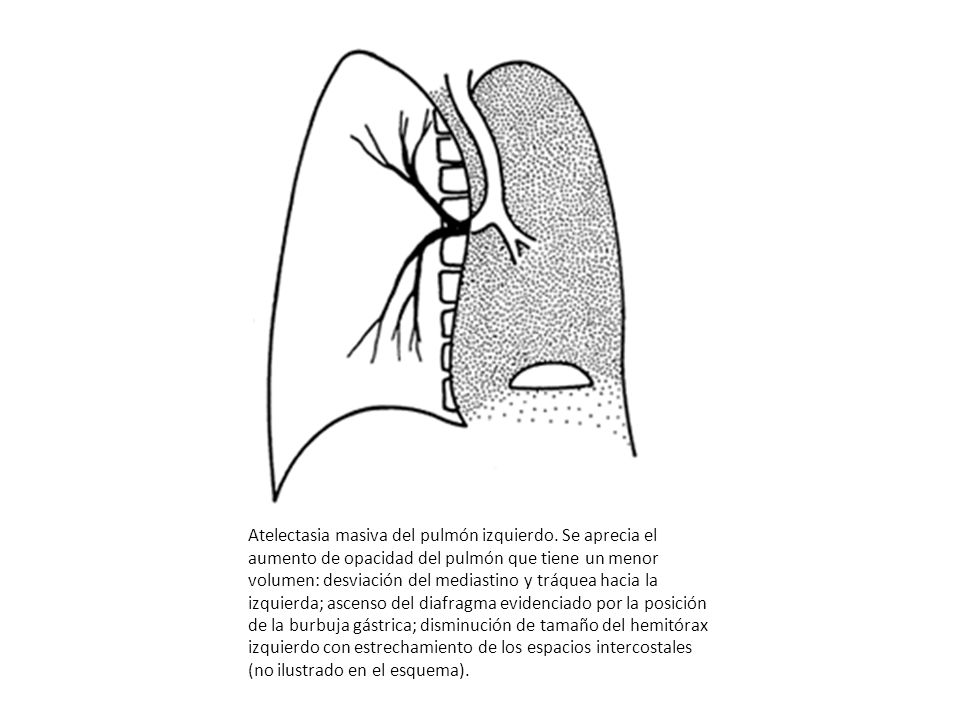

32 Atelectasia masiva del pulmón izquierdo
Atelectasia masiva del pulmón izquierdo. Se aprecia el aumento de opacidad del pulmón que tiene un menor volumen: desviación del mediastino y tráquea hacia la izquierda; ascenso del diafragma evidenciado por la posición de la burbuja gástrica; disminución de tamaño del hemitórax izquierdo con estrechamiento de los espacios intercostales (no ilustrado en el esquema).

33 Imagen intersticial. Se aprecian imágenes lineales, reticulares, micronodulares y formación de panal de abejas en las bases

34

35

36

37 Edema pulmonar sin cardiomegalia
IAM  insuficiencia mitral aguda (rotura de cuerdas tendinosas,EBS o IAM) Estenosis mitral Pericarditis constrictiva miocardiopatia restrictiva Uremia TEP Hipertensión pulmonar primaria distress respiratorio del adulto shock lung (traumatismos ,ACVs) hemorragia pulmonar aguda ( vasculitis , hemopatias, anticoagulados...) mediastinitis y fibrosis mediastinica (metisergida) pulmon de la *heroina*

38 Imágenes lineales: las líneas B de Kerley se ven perpendiculares a la pared costal baja y las líneas A irradian desde los hilios. Sobre el diafragma izquierdo se ve una banda vertical.

39

40

41 Rev Asoc Mex Med Crit y Ter Int 2012;26(3):122-126

42 Gran cardiomegalia por polivalvulopatia reumática *Cor Bovis*

43

44 Derrame pericardico

45

46 Imágenes de cavidades. 1. Caverna. 2. Quiste aéreo. 3. Bula. 4
Imágenes de cavidades. 1. Caverna. 2. Quiste aéreo. 3. Bula. 4. Absceso pulmonar. 5. Bulas subpleurales.

47 Rev Mex Pediatr 2010; 77(1); 17-21

48

49 Imagen de derrame pleural
Imagen de derrame pleural. En la base derecha hay una opacidad homogénea que borra el contorno del diafragma y cuyo borde superior aparece con una curva de vértice más alto en la pared axilar.

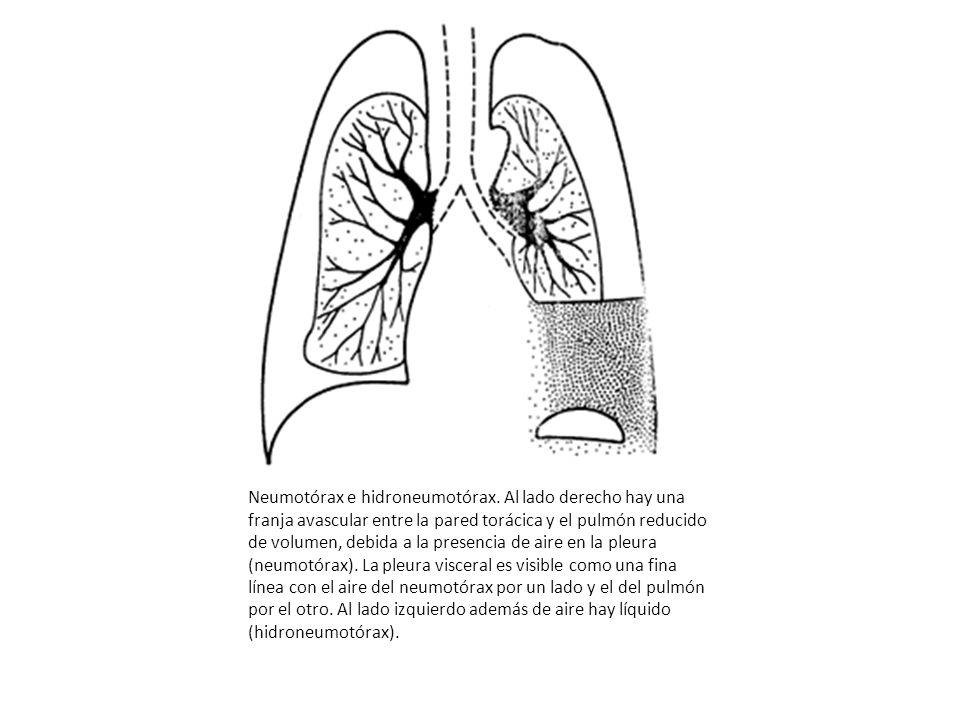

50 Neumotórax e hidroneumotórax
Neumotórax e hidroneumotórax. Al lado derecho hay una franja avascular entre la pared torácica y el pulmón reducido de volumen, debida a la presencia de aire en la pleura (neumotórax). La pleura visceral es visible como una fina línea con el aire del neumotórax por un lado y el del pulmón por el otro. Al lado izquierdo además de aire hay líquido (hidroneumotórax).

51

52

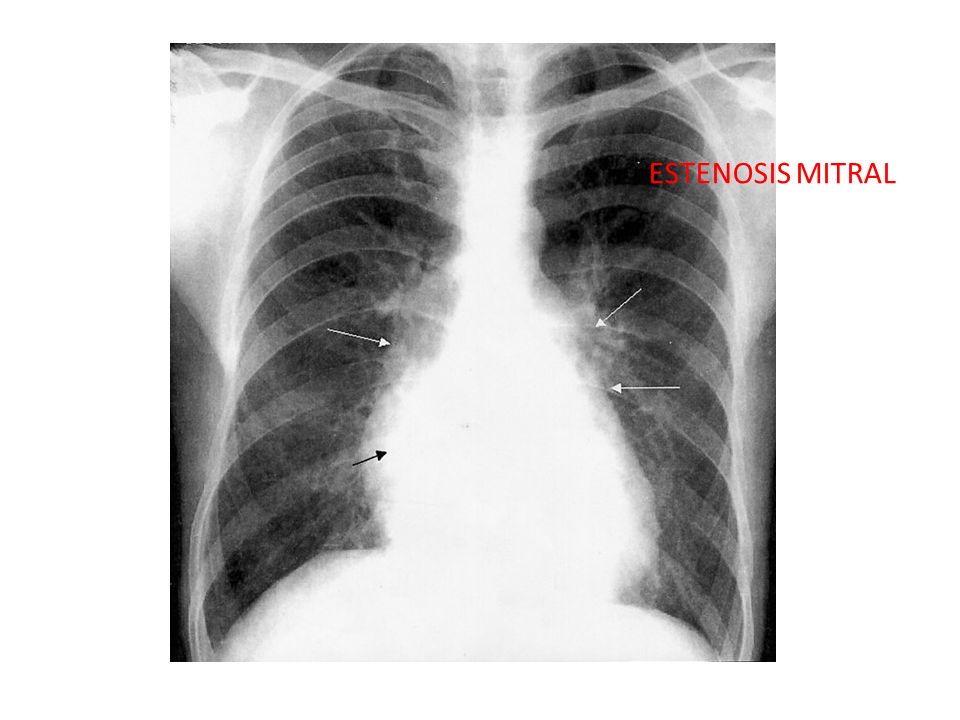

53 ESTENOSIS MITRAL

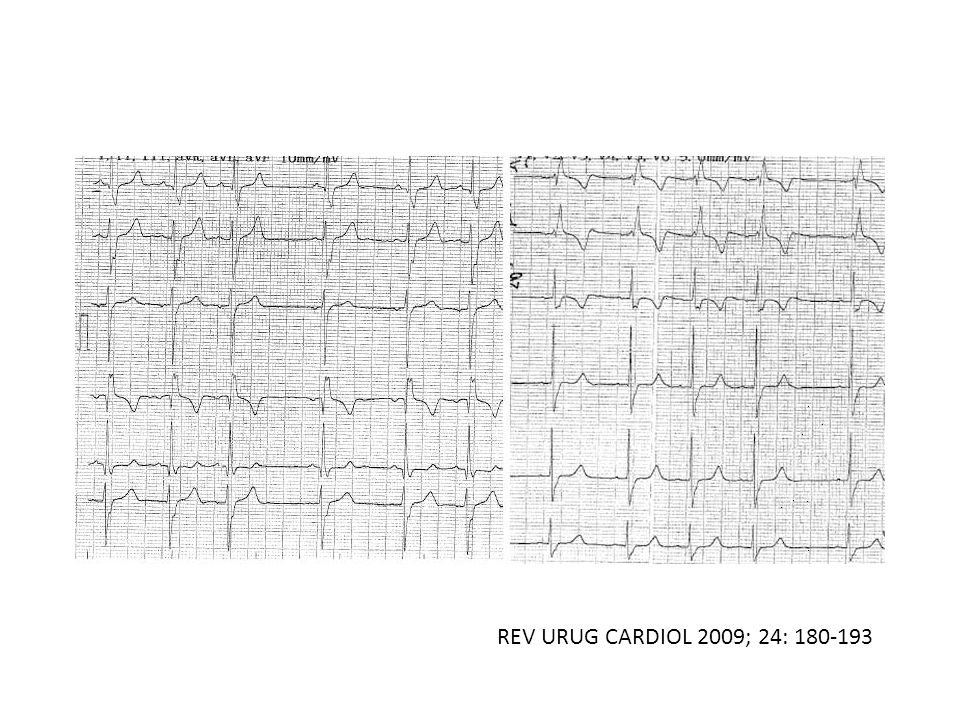

54 REV URUG CARDIOL 2009; 24:

55 REV URUG CARDIOL 2009; 24:

56

57

58

59

60
