DR. ALFREDO DE LA CRUZ HOSPITAL GENERAL SAN JUAN DE DIOS – NEUMOLOGIA.

Presentación del tema: "DR. ALFREDO DE LA CRUZ HOSPITAL GENERAL SAN JUAN DE DIOS – NEUMOLOGIA."— Transcripción de la presentación:

1

2 DR. ALFREDO DE LA CRUZ HOSPITAL GENERAL SAN JUAN DE DIOS – NEUMOLOGIA.
RADIOGRAFIA DE TORAX DR. ALFREDO DE LA CRUZ HOSPITAL GENERAL SAN JUAN DE DIOS – NEUMOLOGIA.

3

4

5 Figura 1. Esquema con las principales estructuras identificadas
Figura 1. Esquema con las principales estructuras identificadas. Proyección anteroposterior.

6 RAYOS X

7 PROYECCIONES y tecnicas BASICAS
Postero-anterior  (PA) Lateral izquierda En inspiracion o Espiración Oblicuas Lordoticas En decubito con rayo horizontal Penetradas AP (anteroposterior) Deglucion de bario Fluoroscopia

8 Placa PosteroAnterior
Placa PosteroAnterior

9 LATERAL IZQUIERDA                                                                    Placa lateral

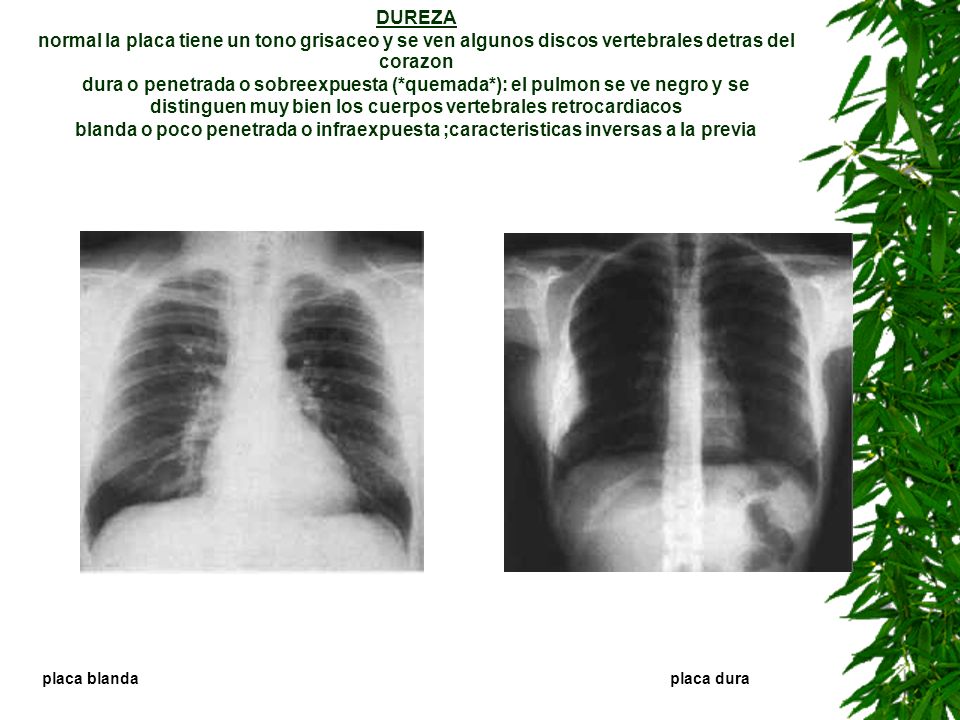

10 DUREZA normal la placa tiene un tono grisaceo y se ven algunos discos vertebrales detras del corazon dura o penetrada o sobreexpuesta (*quemada*): el pulmon se ve negro y se distinguen muy bien los cuerpos vertebrales retrocardiacos blanda o poco penetrada o infraexpuesta ;caracteristicas inversas a la previa                                                                            placa blanda                 placa dura

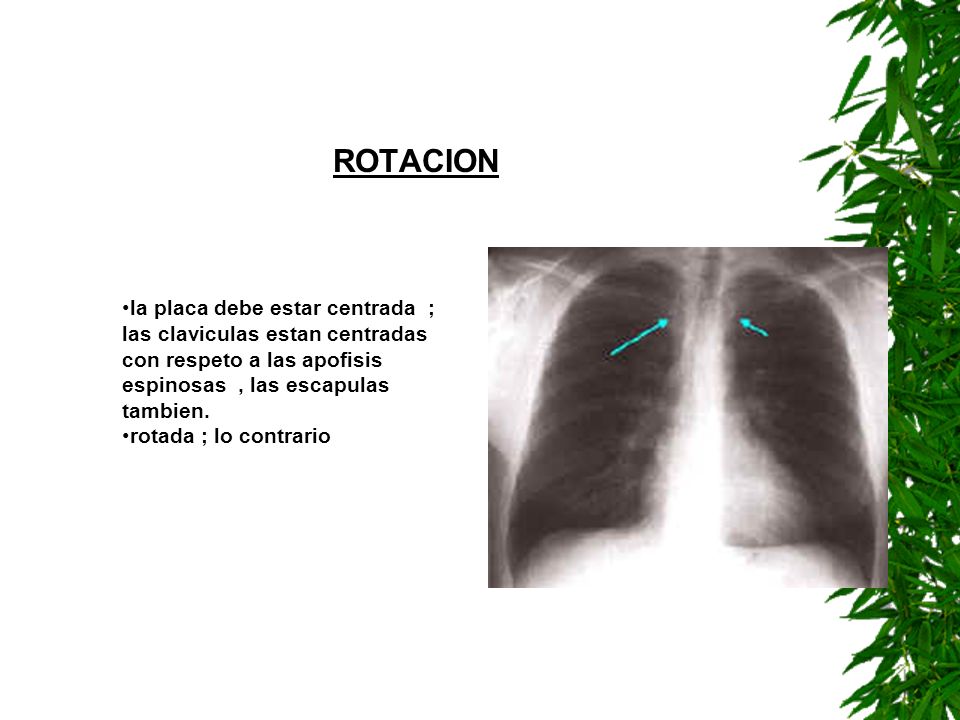

11 ROTACION la placa debe estar centrada  ; las claviculas estan centradas con respeto a las apofisis espinosas  , las escapulas tambien. rotada ; lo contrario

12 INSPIRACION. bien inspirada
INSPIRACION. bien inspirada.contaremos como minimo , arcos costales anteriores y 10 -  11 posteriores mal inspirada; lo contrario , produce imagenes de seudocardiomegalia.                                                                                  placa bien inspirada                 placa mal inspirada

13 LECCION 3: DATOS EN PLACA PA (recopilacion)
Vamos a repasar algunos puntos con esta placa de torax normal esta bien inspirada , pues se ven bien y en pico los angulos costodiafragmaticos podemos contar de 10 a 11 arcos costales posteriores (color rojo mate) , lo que indica que esta bien inspirada.Los arcos posteriores costales , al estar mas proximos al rayo son los mas visibles en la placa.En verde veriamos los arcos anteriores La traquea y los bronquios estan centrados respecto al conjunto.Ademas las cabezas claviculares estan centradas respecto a las apofisis espinosas.La placa por ello es buena y no esta rotada En rojo brillante vemos el boton aortico En azul arriba la auricula izquierda y abajo superpuesta la auricula derecha Se ven algunos discos y cuerpos vertebrales detras del corazon , lo que indica que la placa tiene una

14 LECCION 4: datos basicos
LECCION 4: datos basicos                                                                                                placa PA normal (vertices) esquema de placa PA normal

15 seno costofrenico derecho seno costofrenico izquierdo
los senos costofrenicos deben estar libres y  tener forma afilada.En caso contrario, si estan borrados habra que realizar placas en decubito lateral para ver si existe derrame o bien pinzamiento cronico sin liquido.                                                                                          seno costofrenico derecho  seno costofrenico izquierdo

16 LECCION 5: lateral de torax  en amarillo escapula  en verde arbol bronquial en azul superior ,vasos braquiocefalicos en azul inferior hemidiafragma derecho (no borra la silueta) en rojo superior , aorta en rojo inferior , hemidiafragma izquierdo (borra la silueta cardiaca)                                                                                    placa lateral normal

17 espacio retrocardiaco
el espacio precardiaco disminuye en hipertrofias de ventriculo derecho el  espacio retrocardiaco  disminuye en hipertrofias de ventriculo y auricula izquierda.                                                                                                          espacio precardiaco  espacio retrocardiaco

18 mediastino superior                                                                     en amarillo anterior, union del manubrio y cuerpo esternal

19 LECCION 6: diafragma                                         Vemos a la izquierda una placa PA de Torax y nos fijaremos que el angulo costofrenico derecho esta obliterado (existe cardiomegalia). observamos tambien que el angulo izquierdo esta libre (afilado)

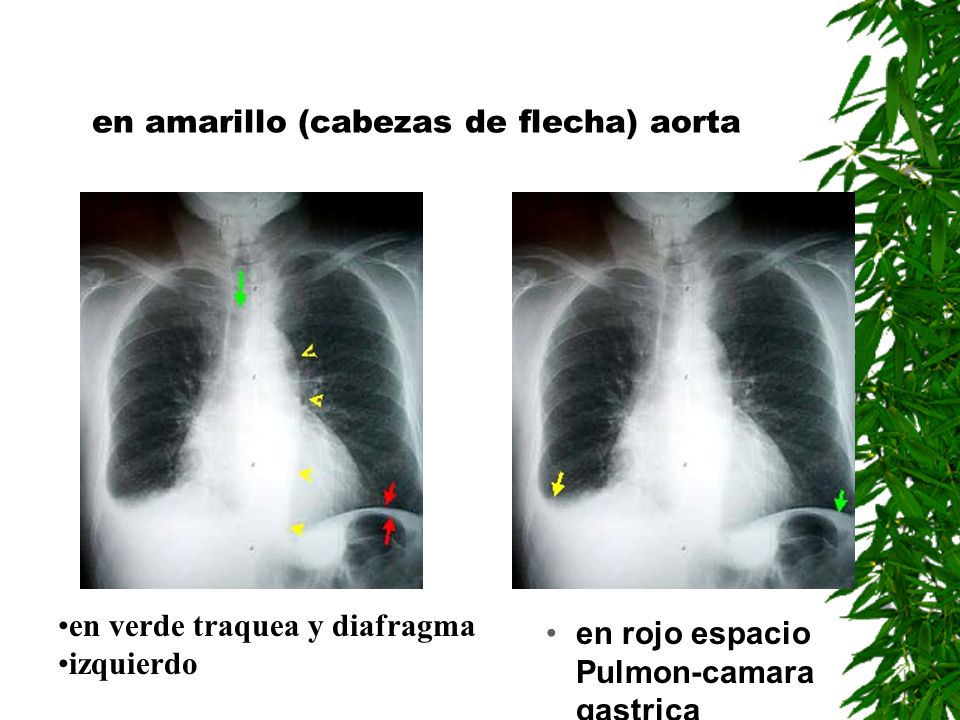

20 en amarillo (cabezas de flecha) aorta
en amarillo (cabezas de flecha) aorta                                            en verde traquea y diafragma izquierdo en rojo espacio Pulmon-camara gastrica

21                                                   en azul sombra de la auricula derecha en amarillo derrame pleural derecho

22 LECCION 7: diafragma-2  Hidroneumotorax (placa en bipedestacion) vemos en azul el derrame pleural  y en amarillo el pulmon colapsado.La cavidad pleural (virtual) se encuentra llena de aire

23                                                Neumoperitoneo Vemos en azul el aire debajo del diafragma que dibuja nitidamente sus contornos en amarillo *hoja muscular* del hemidiafragma derecho separado del higado

24                                             *Masa redondeada* en base pulmonar derecha que por TAC toracico demostro corresponder a eventracion diafragmatica.

25 LECCION 8: estructuras oseas
                                              Coartacion aortica                                                calcificaciones de los cartilagos costales en la mujer

26 articulaciones esternoclaviculares normales
                                                                                                         Fractura clavicular articulaciones esternoclaviculares normales

27 LECCION 9: hilios pulmonares
                                          Contienen arterias, venas , bronquios y ganglios linfaticos Son similares en tamaño y densidad estando el izquierdo algo mas alto debido a la salida en horizontal del bronquio izquierdo. El bronquio derecho es la prolongacion natural de la traquea
