1 ALIADO & GUARDIAN DE SU CRECIMIENTO

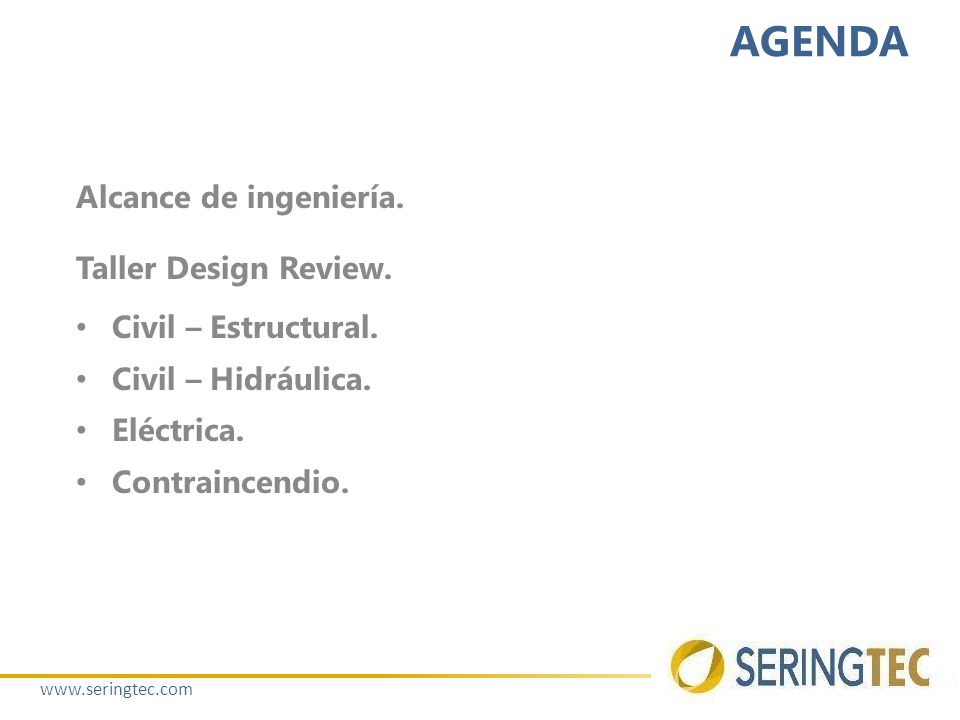

2 www.seringtec.com AGENDA Alcance de ingeniería. Taller Design Review. Civil – Estructural. Civil – Hidráulica. Eléctrica. Contraincendio.

3 www.seringtec.com ALCANCE DE INGENIERÍA

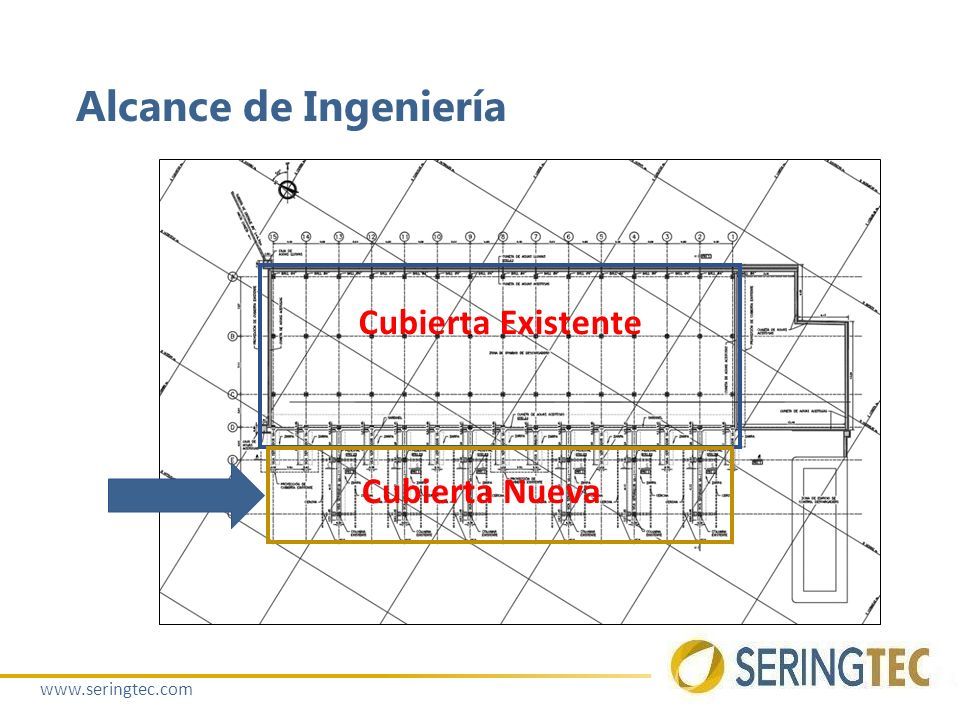

4 www.seringtec.com Alcance de Ingeniería Cubierta Existente Cubierta Nueva

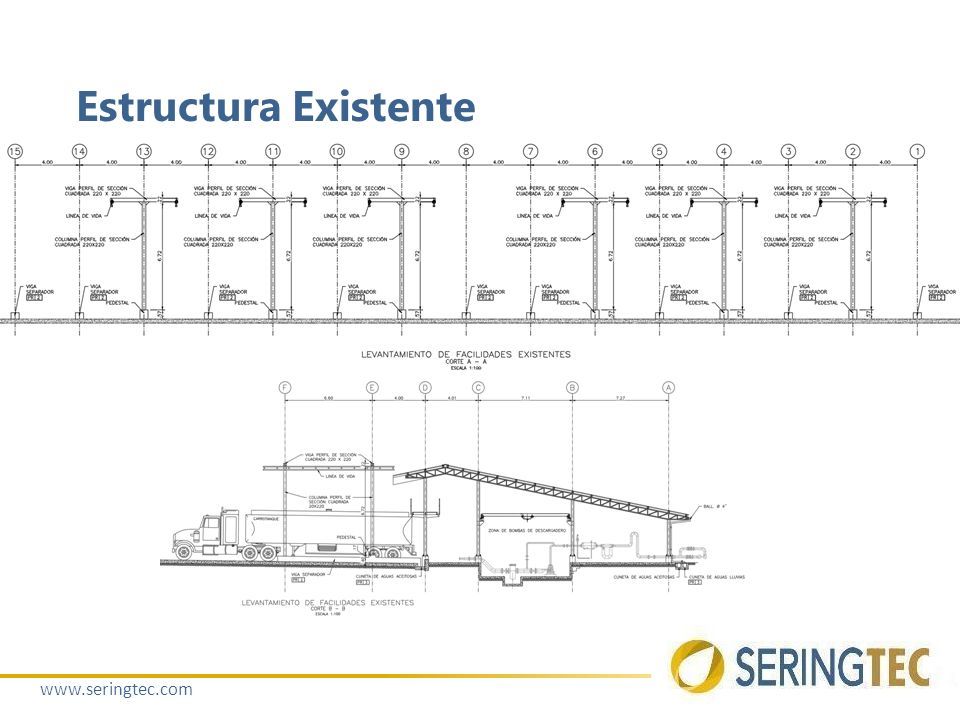

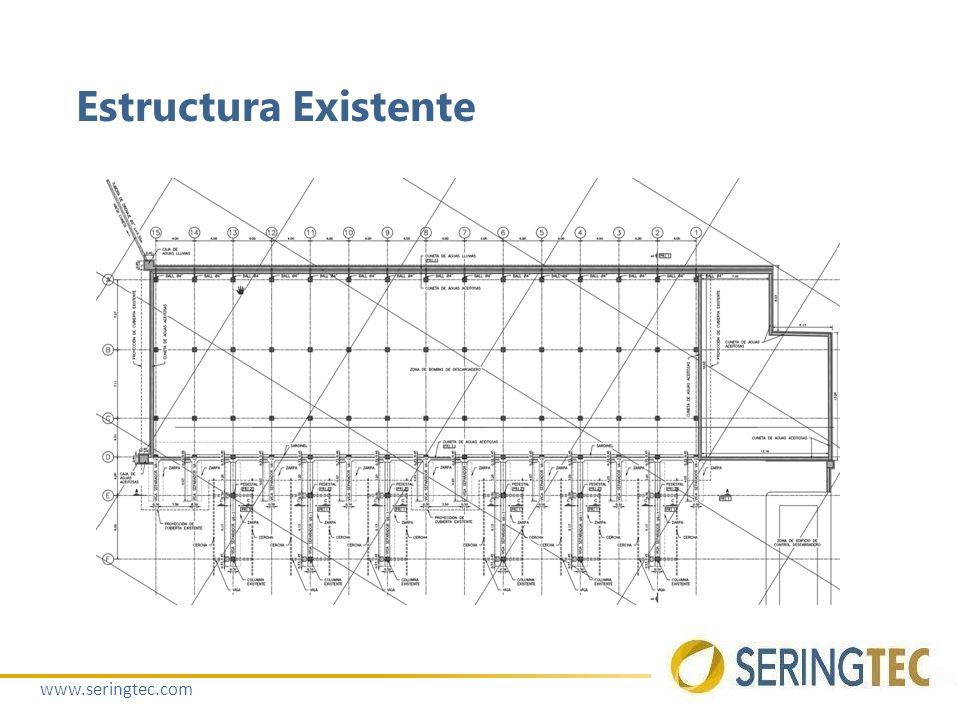

5 www.seringtec.com Estructura Existente

6 www.seringtec.com Estructura Existente

7 www.seringtec.com TALLER DESIGN REVIEW

8 www.seringtec.com CIVIL - ESTRUCTURAL

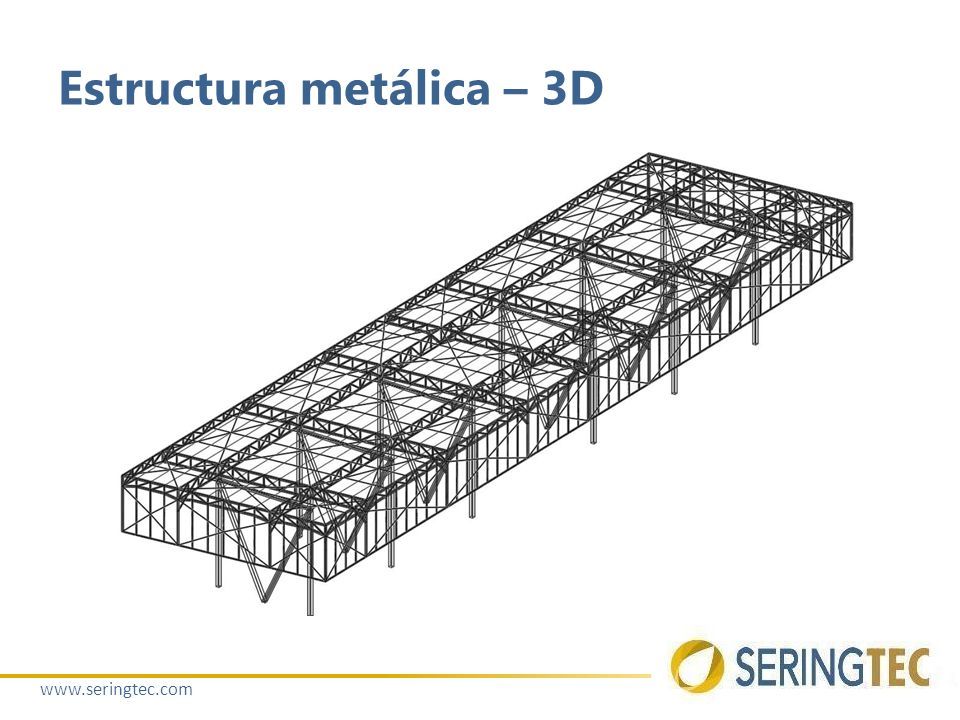

9 www.seringtec.com Estructura metálica – 3D

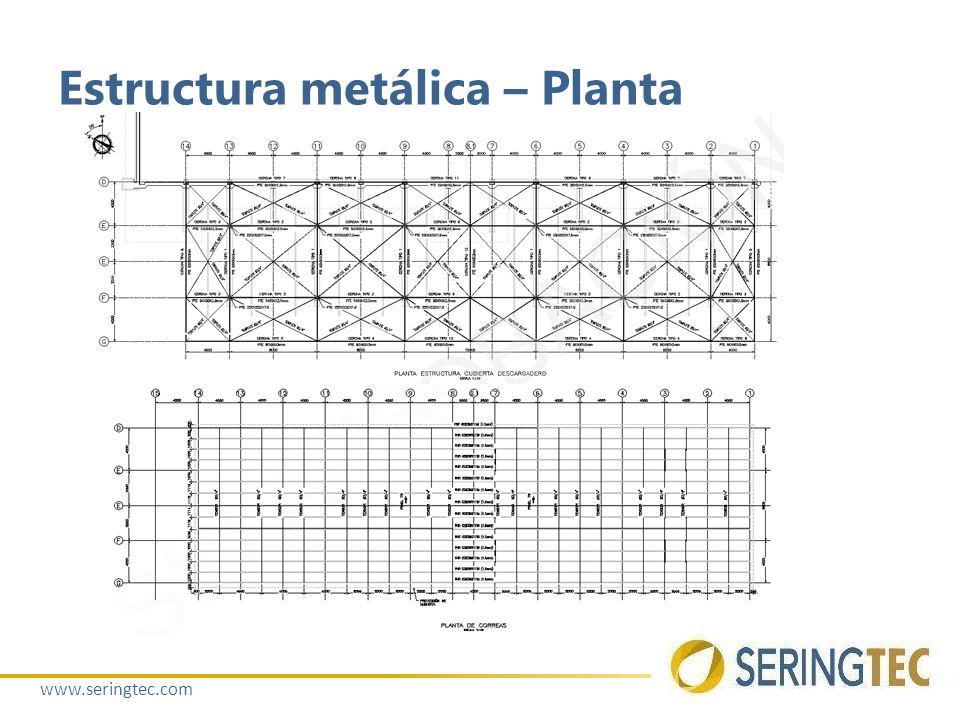

10 www.seringtec.com Estructura metálica – Planta

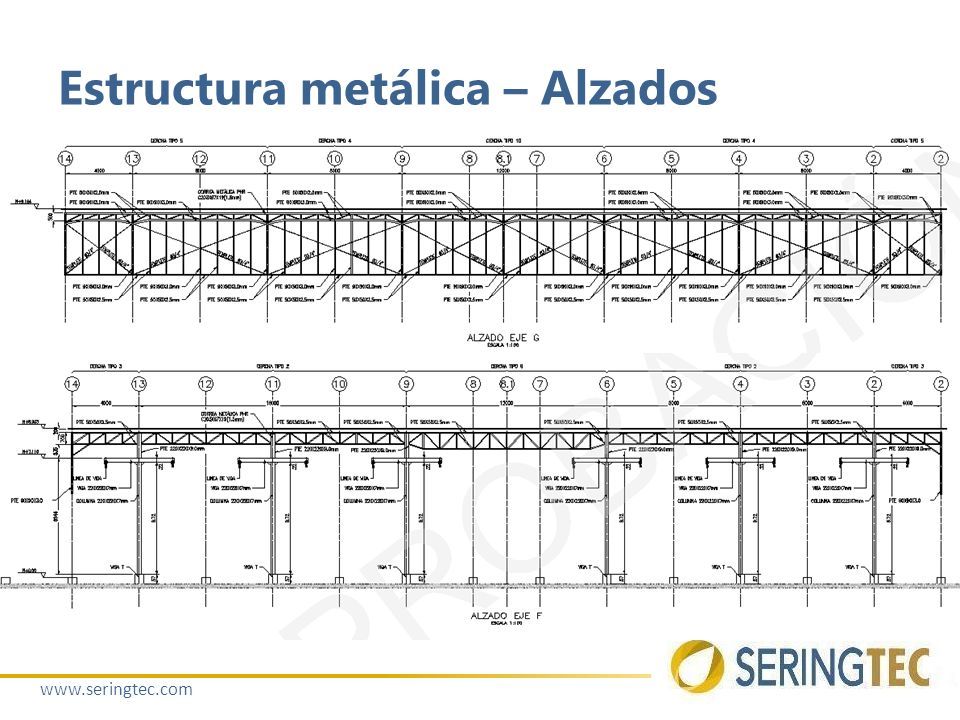

11 www.seringtec.com Estructura metálica – Alzados

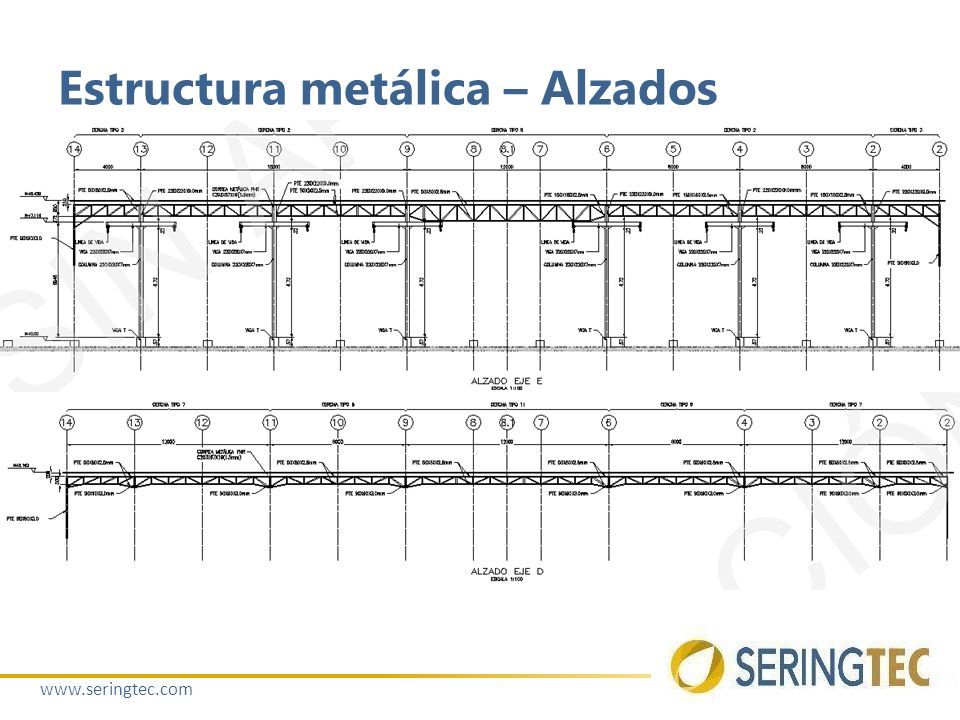

12 www.seringtec.com Estructura metálica – Alzados

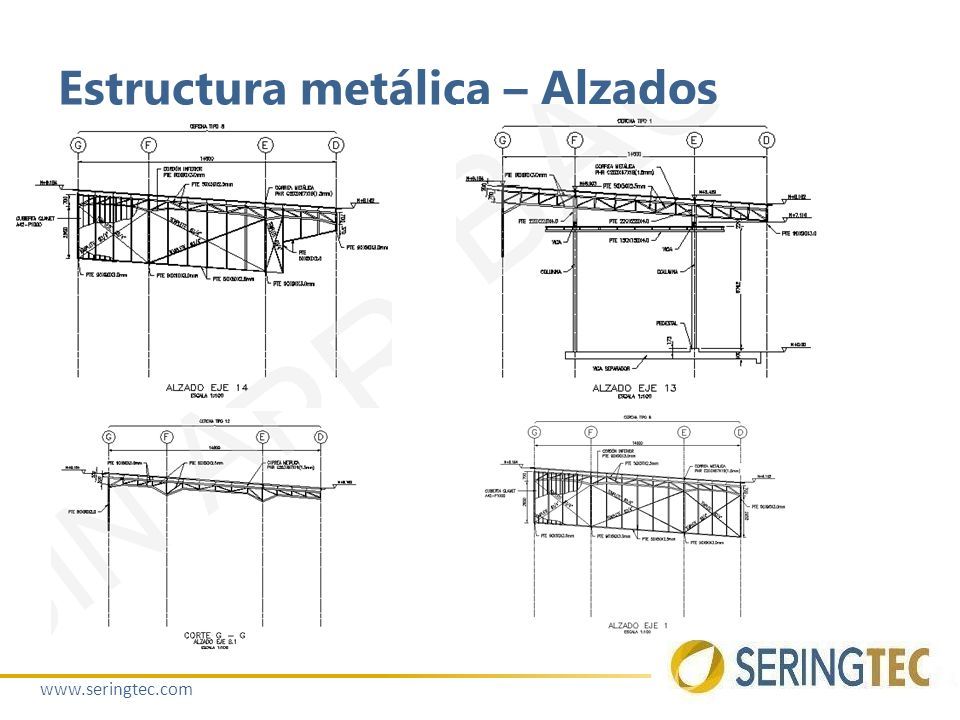

13 www.seringtec.com Estructura metálica – Alzados

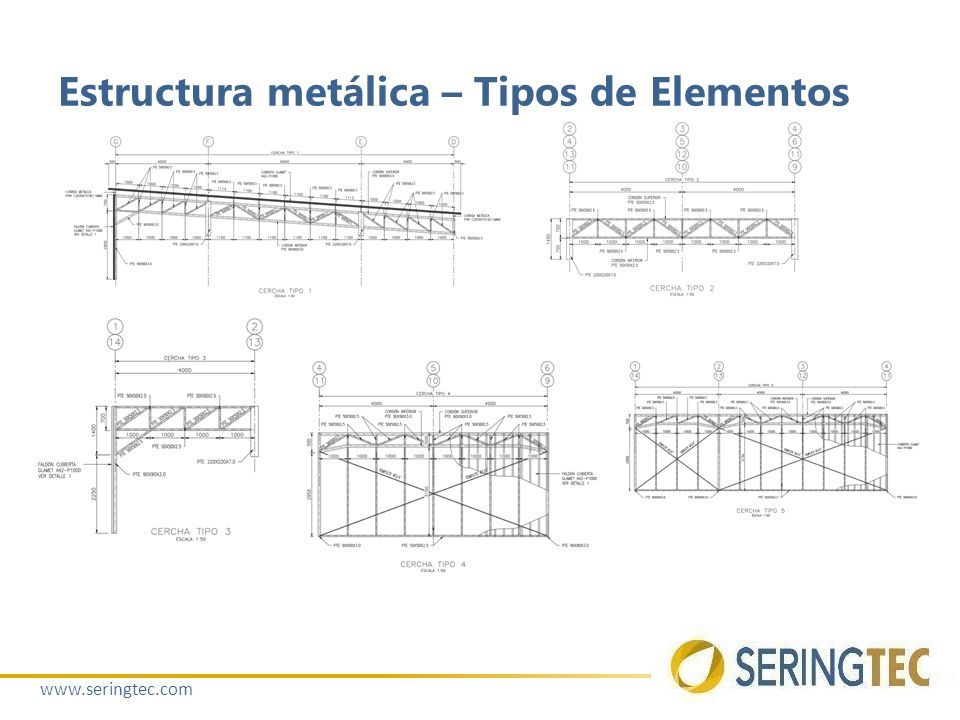

14 www.seringtec.com Estructura metálica – Tipos de Elementos

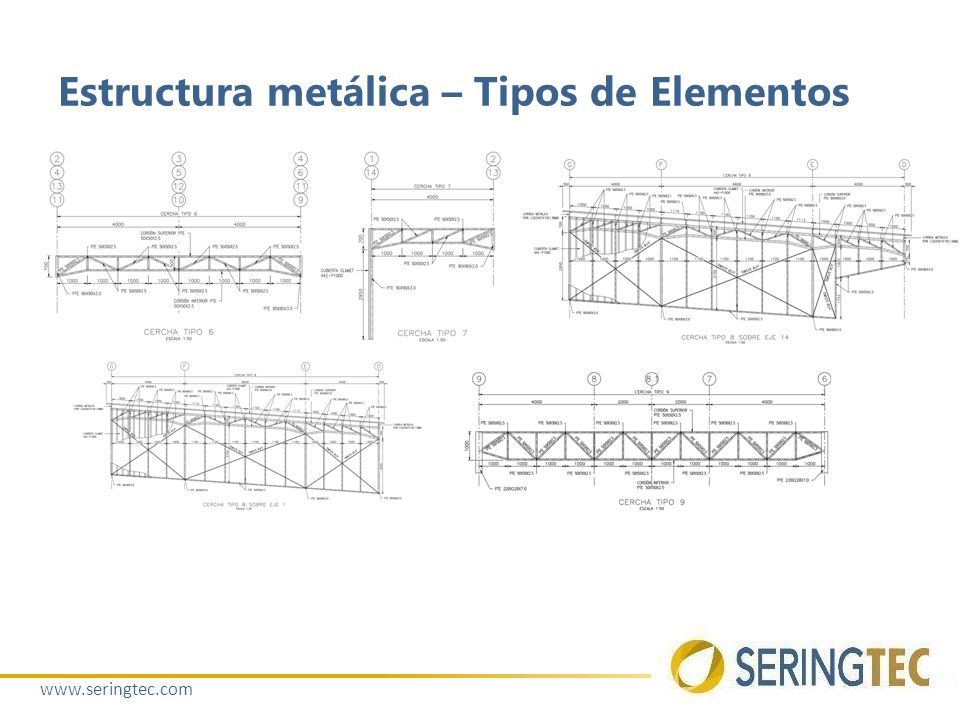

15 www.seringtec.com Estructura metálica – Tipos de Elementos

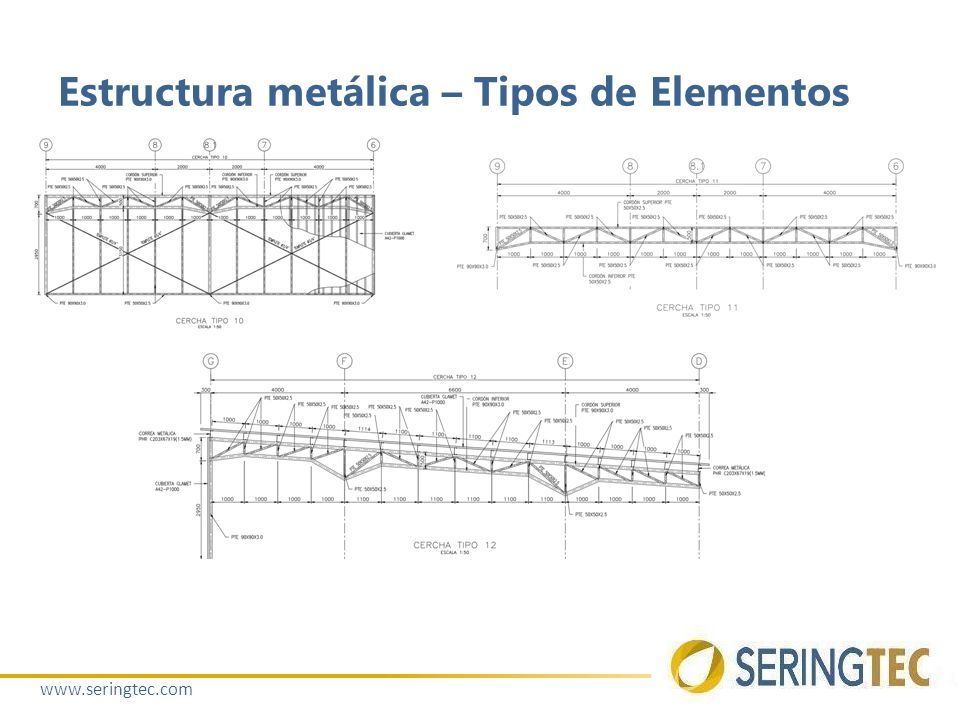

16 www.seringtec.com Estructura metálica – Tipos de Elementos

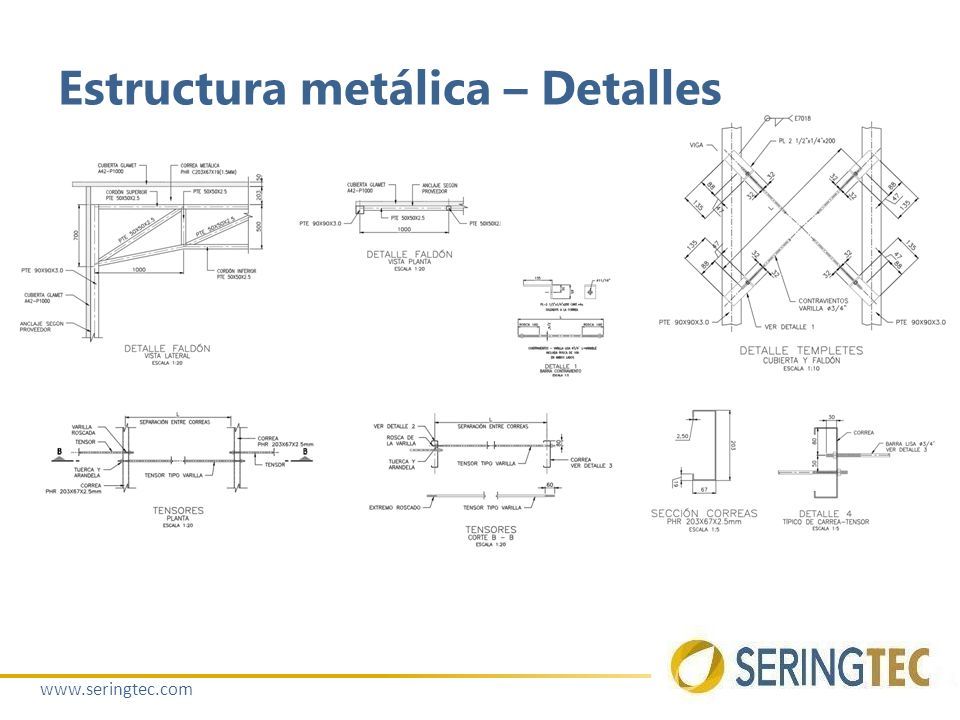

17 www.seringtec.com Estructura metálica – Detalles

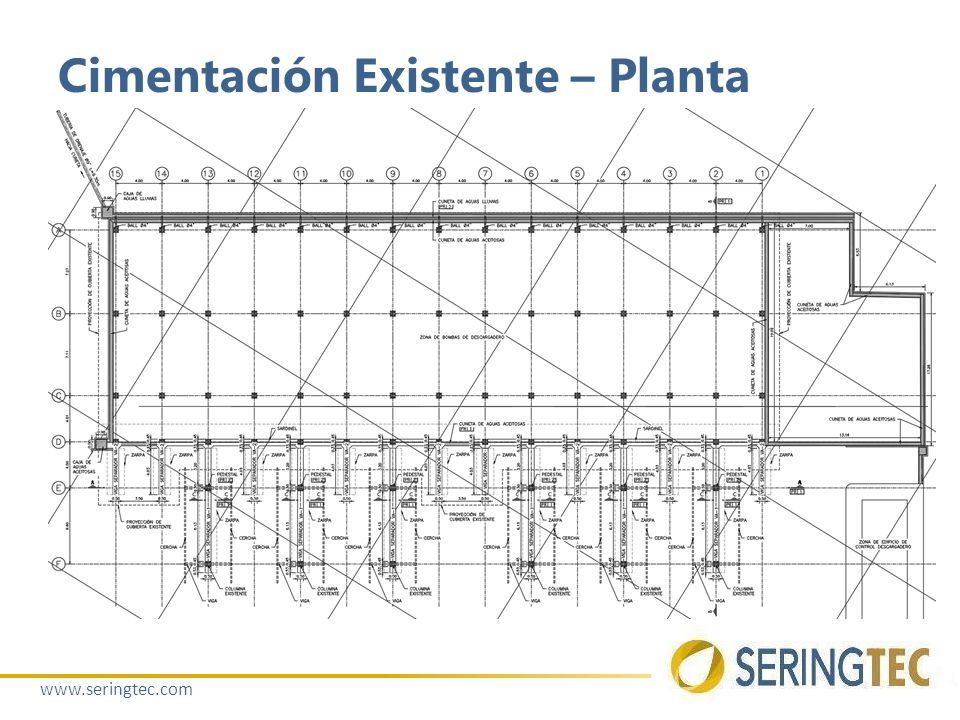

18 www.seringtec.com Cimentación Existente – Planta

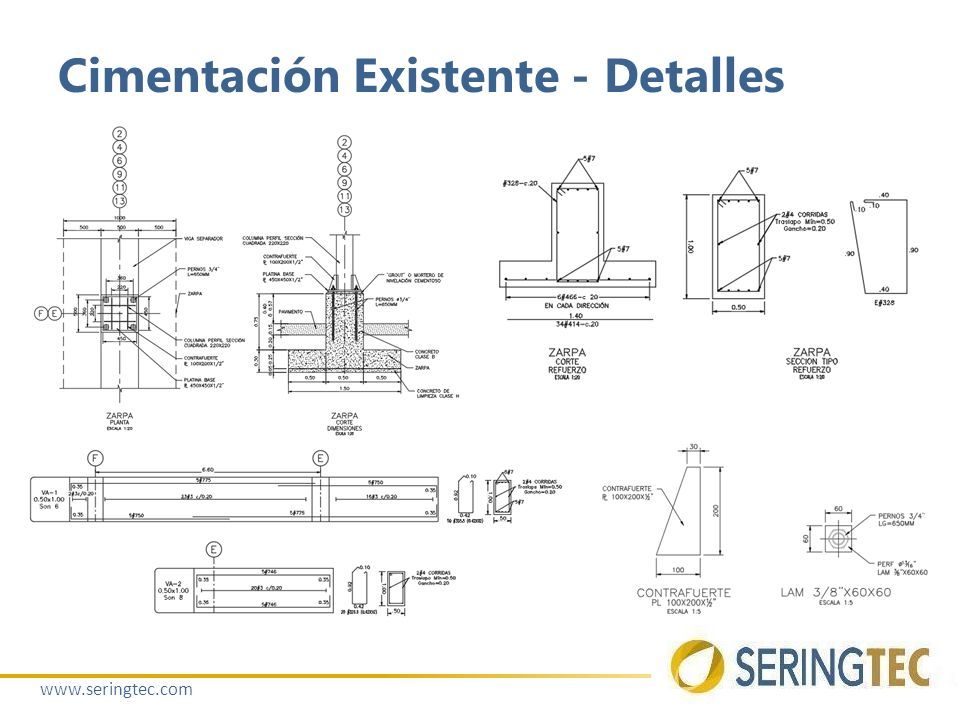

19 www.seringtec.com Cimentación Existente - Detalles

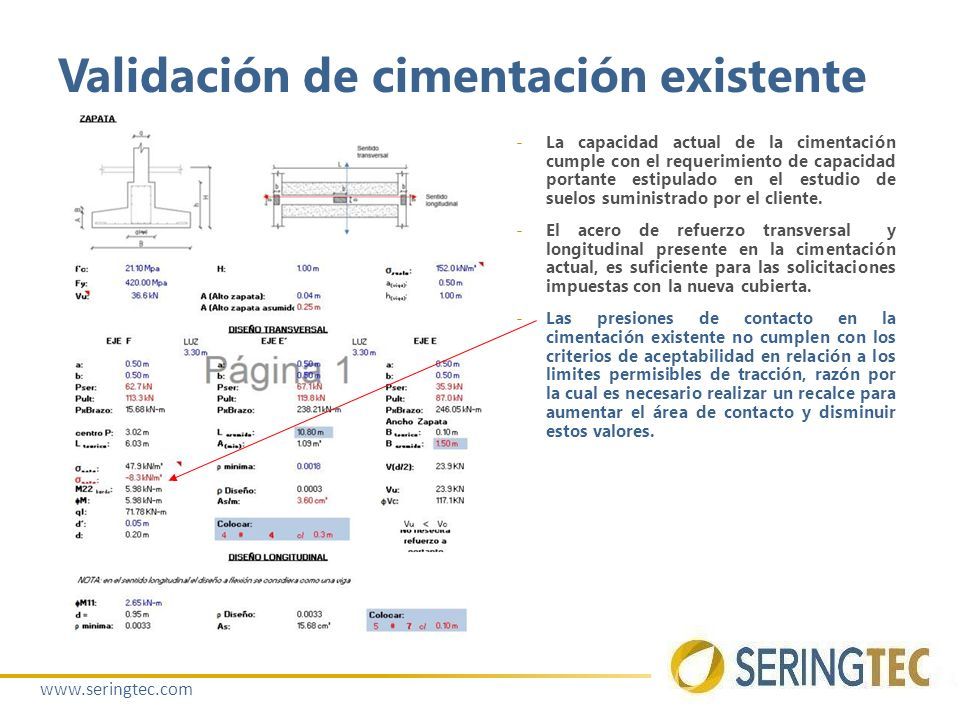

20 www.seringtec.com Validación de cimentación existente -La capacidad actual de la cimentación cumple con el requerimiento de capacidad portante estipulado en el estudio de suelos suministrado por el cliente. -El acero de refuerzo transversal y longitudinal presente en la cimentación actual, es suficiente para las solicitaciones impuestas con la nueva cubierta. -Las presiones de contacto en la cimentación existente no cumplen con los criterios de aceptabilidad en relación a los limites permisibles de tracción, razón por la cual es necesario realizar un recalce para aumentar el área de contacto y disminuir estos valores.

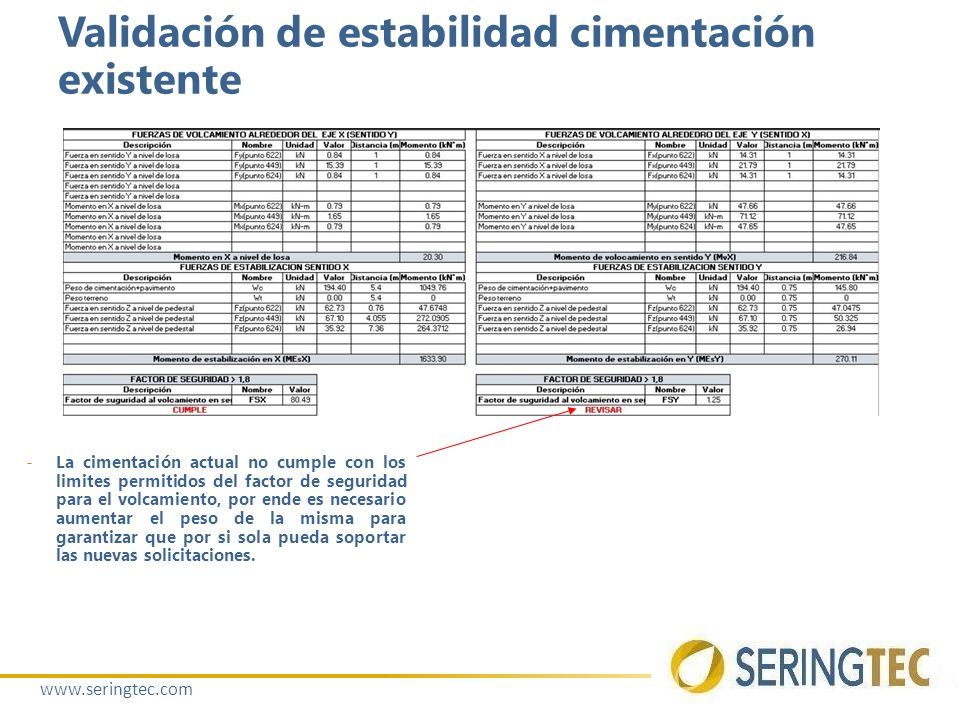

21 www.seringtec.com Validación de estabilidad cimentación existente -La cimentación actual no cumple con los limites permitidos del factor de seguridad para el volcamiento, por ende es necesario aumentar el peso de la misma para garantizar que por si sola pueda soportar las nuevas solicitaciones.

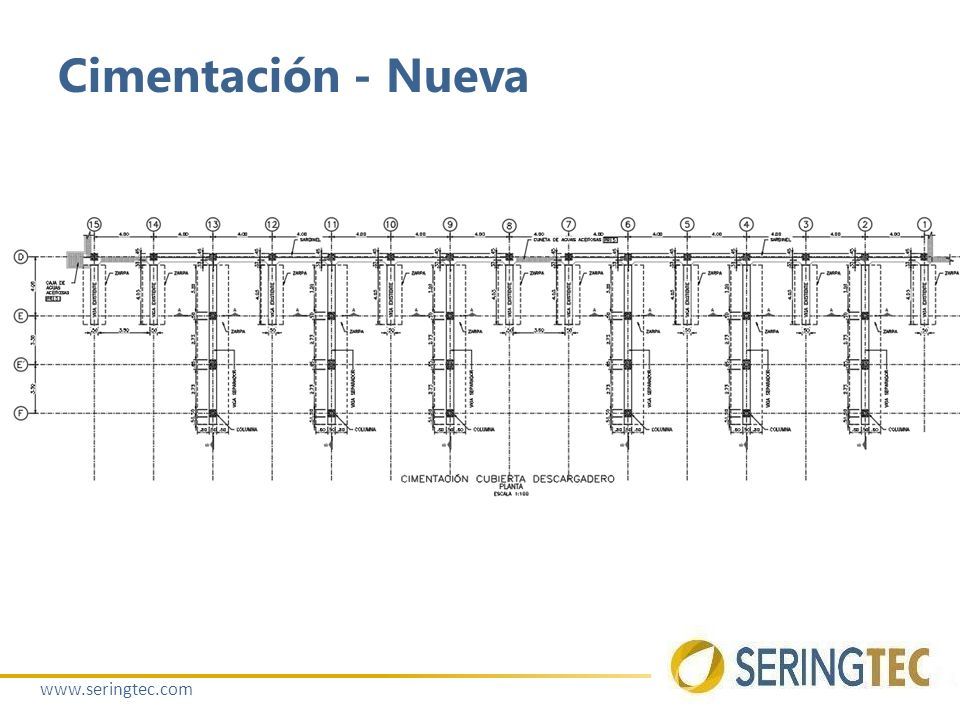

22 www.seringtec.com Cimentación - Nueva

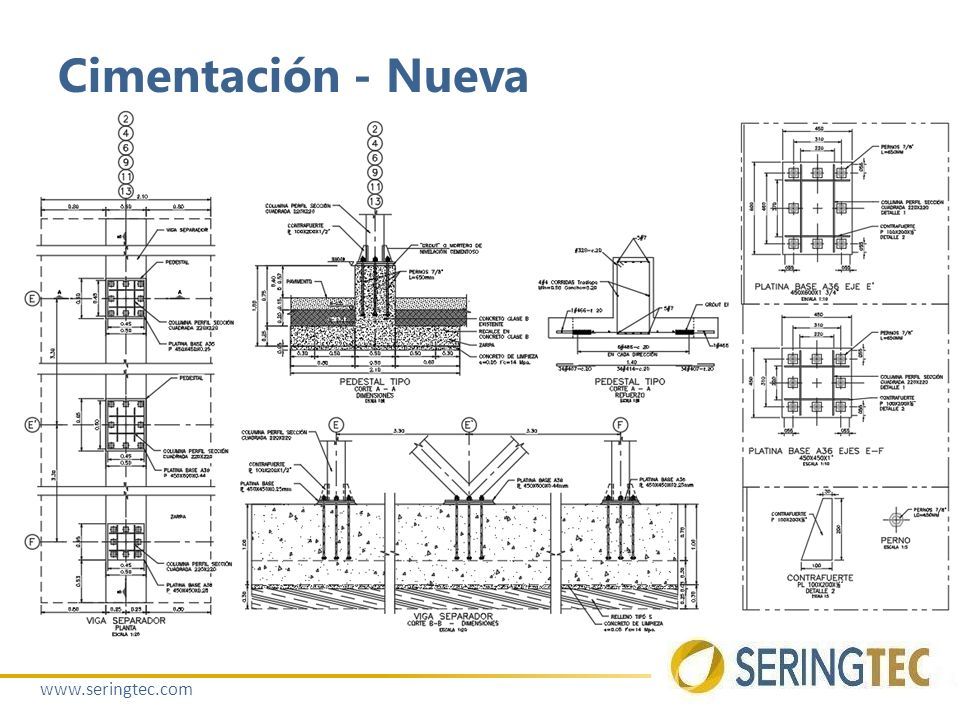

23 www.seringtec.com Cimentación - Nueva

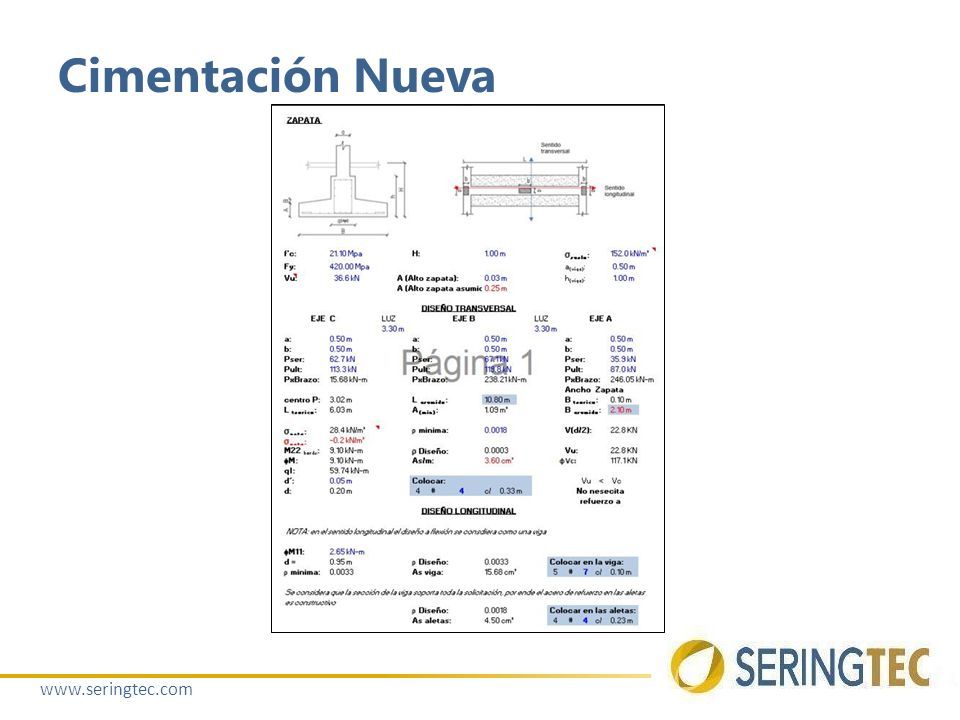

24 www.seringtec.com Cimentación Nueva

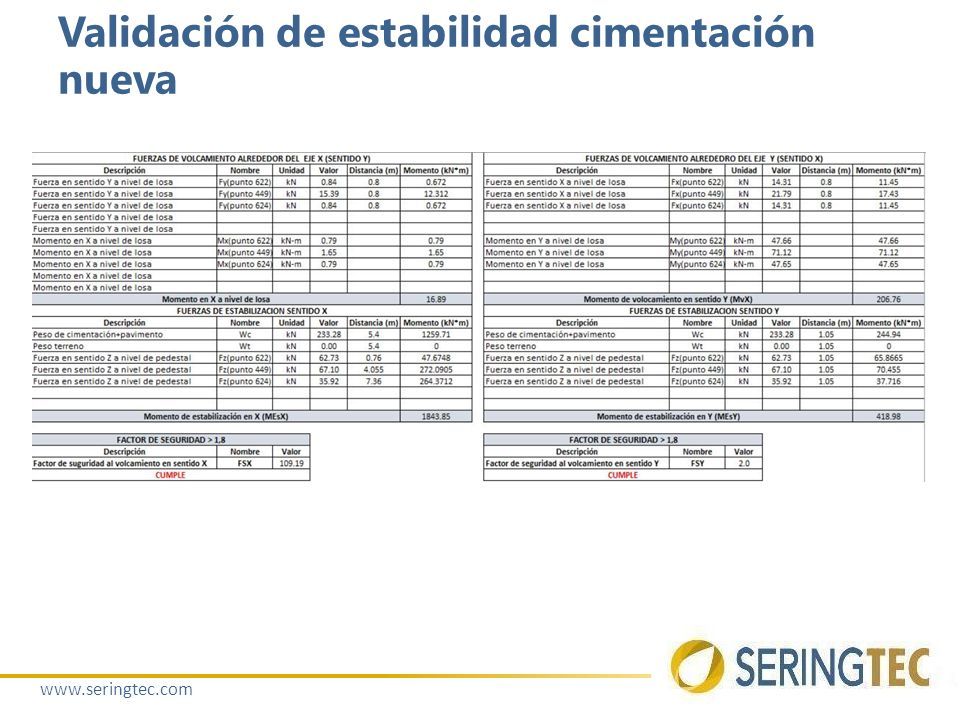

25 www.seringtec.com Validación de estabilidad cimentación nueva

26 www.seringtec.com CIVIL - HIDRAULICO

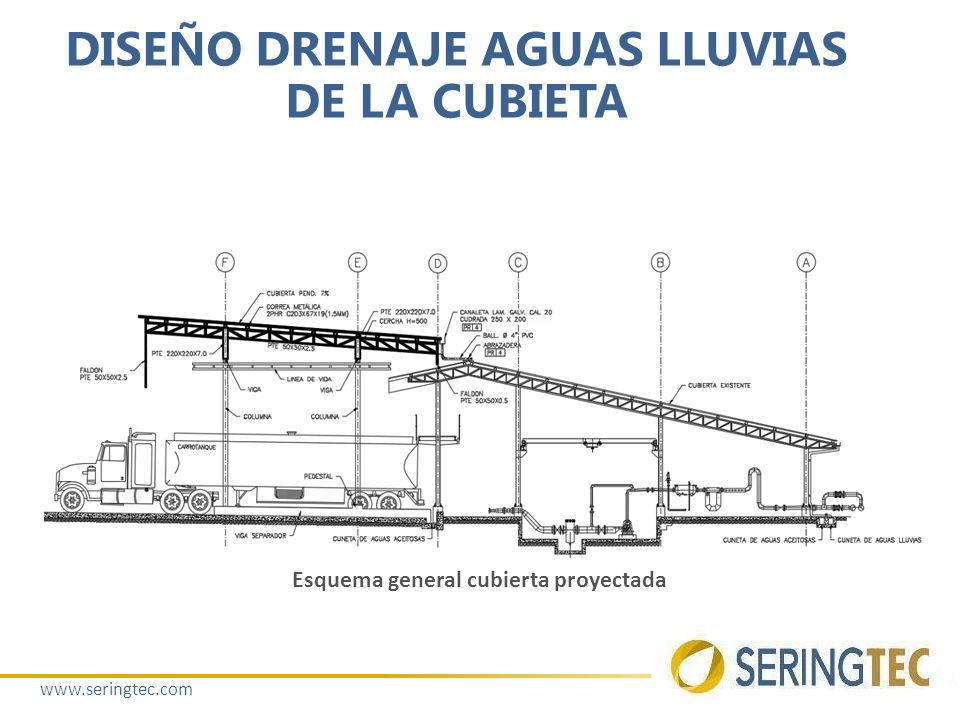

27 www.seringtec.com DISEÑO DRENAJE AGUAS LLUVIAS DE LA CUBIETA Esquema general cubierta proyectada

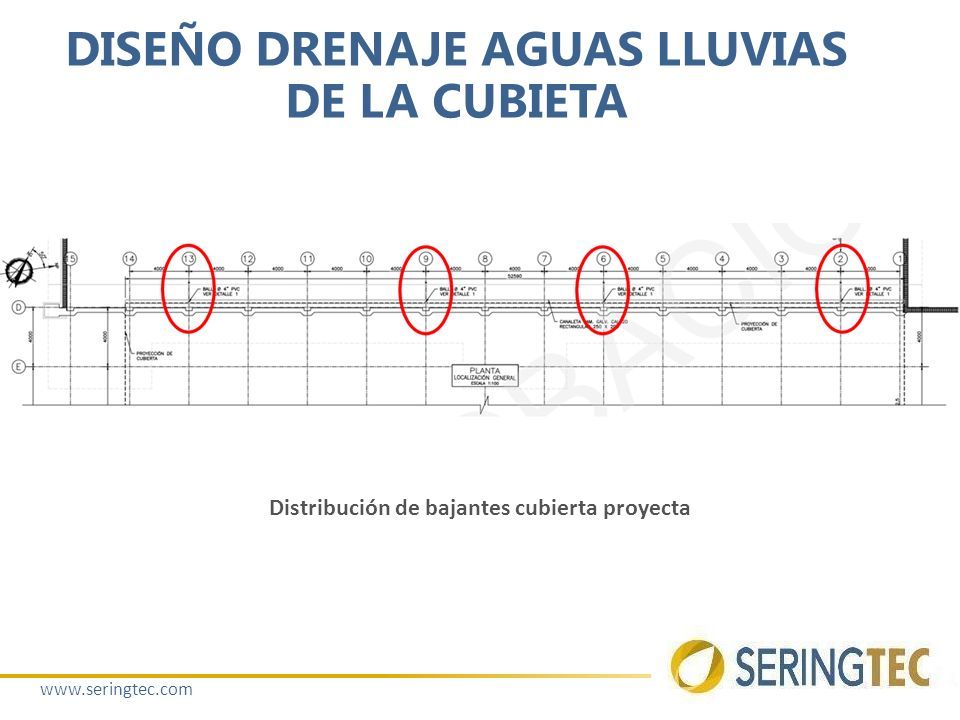

28 www.seringtec.com DISEÑO DRENAJE AGUAS LLUVIAS DE LA CUBIETA Distribución de bajantes cubierta proyecta

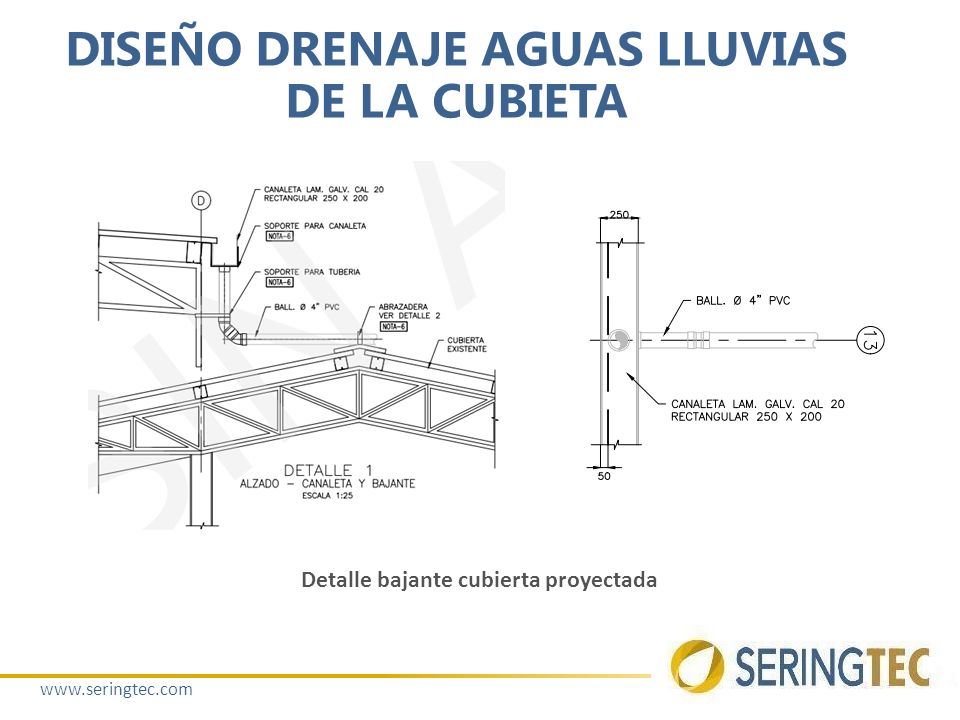

29 www.seringtec.com DISEÑO DRENAJE AGUAS LLUVIAS DE LA CUBIETA Detalle bajante cubierta proyectada

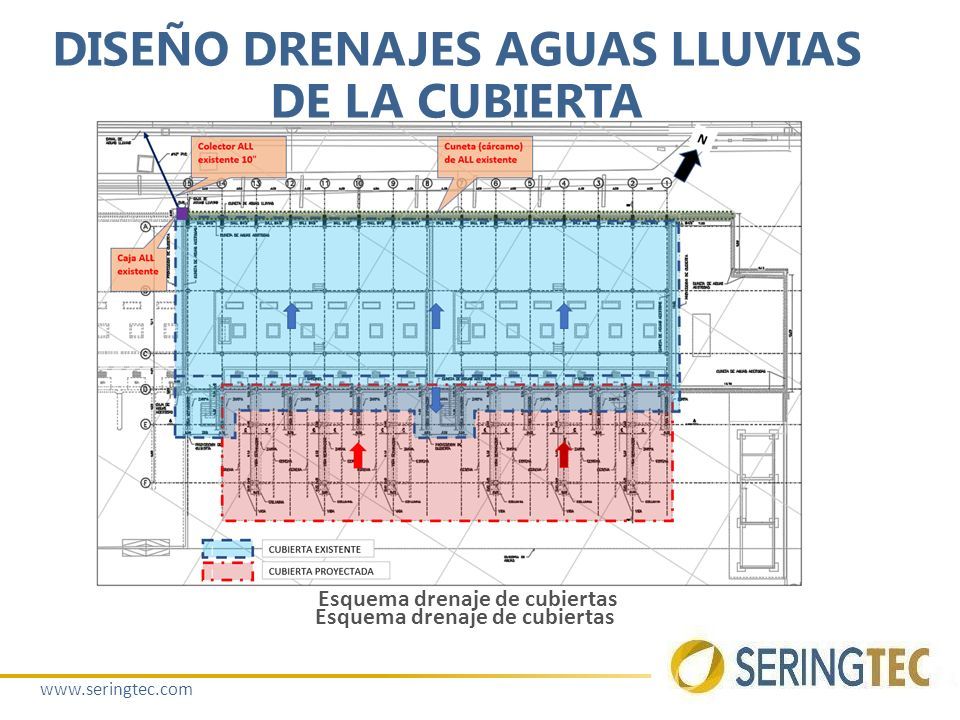

30 www.seringtec.com DISEÑO DRENAJES AGUAS LLUVIAS DE LA CUBIERTA Esquema drenaje de cubiertas

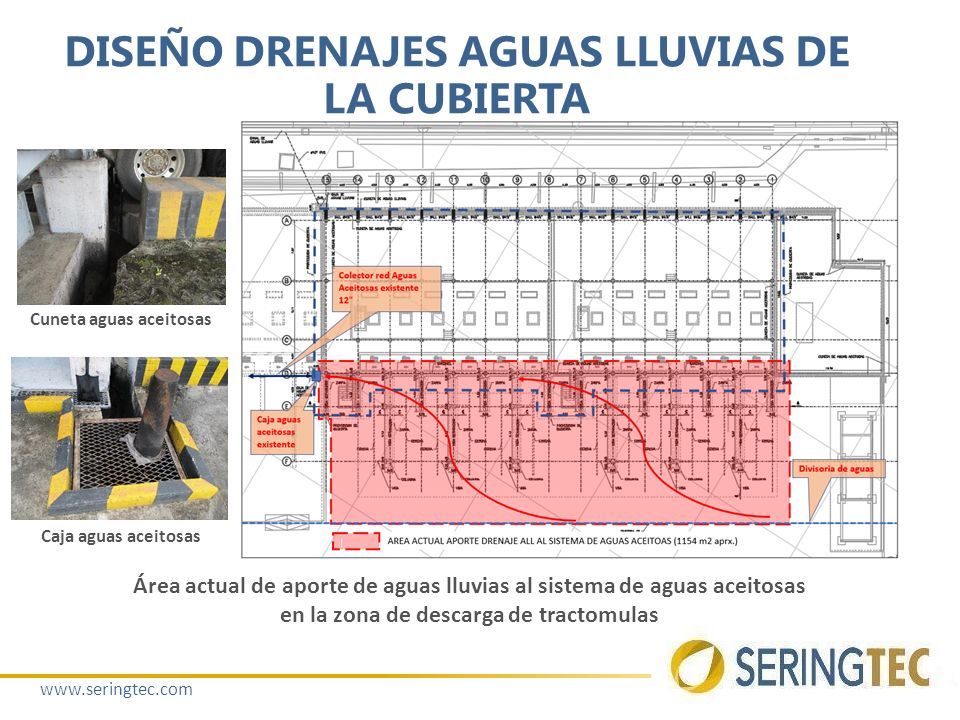

31 www.seringtec.com DISEÑO DRENAJES AGUAS LLUVIAS DE LA CUBIERTA Área actual de aporte de aguas lluvias al sistema de aguas aceitosas en la zona de descarga de tractomulas Cuneta aguas aceitosas Caja aguas aceitosas

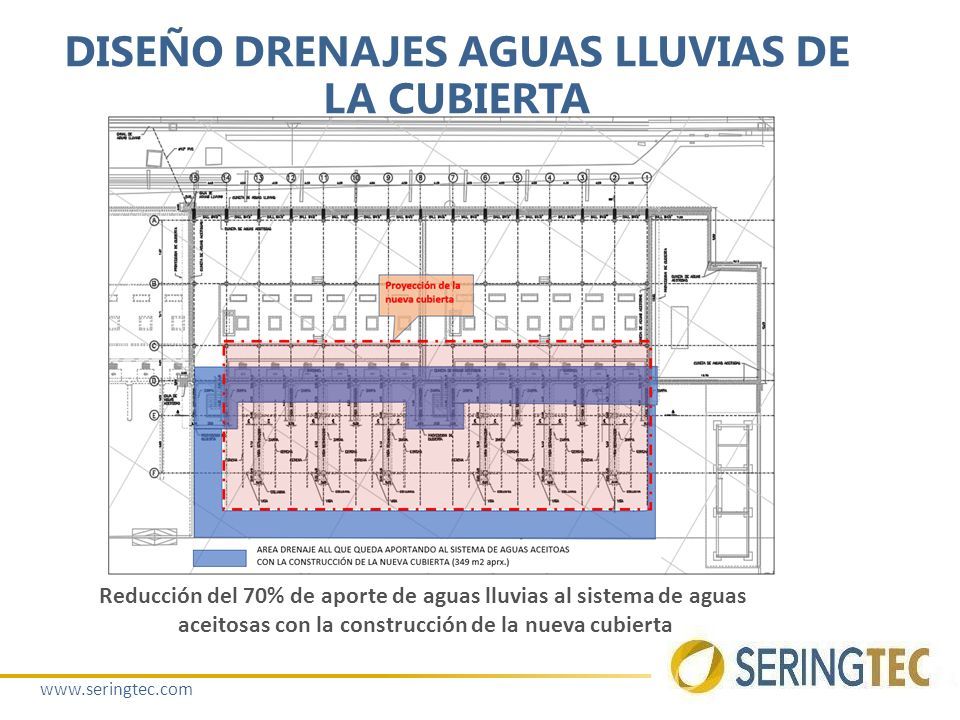

32 www.seringtec.com DISEÑO DRENAJES AGUAS LLUVIAS DE LA CUBIERTA Reducción del 70% de aporte de aguas lluvias al sistema de aguas aceitosas con la construcción de la nueva cubierta

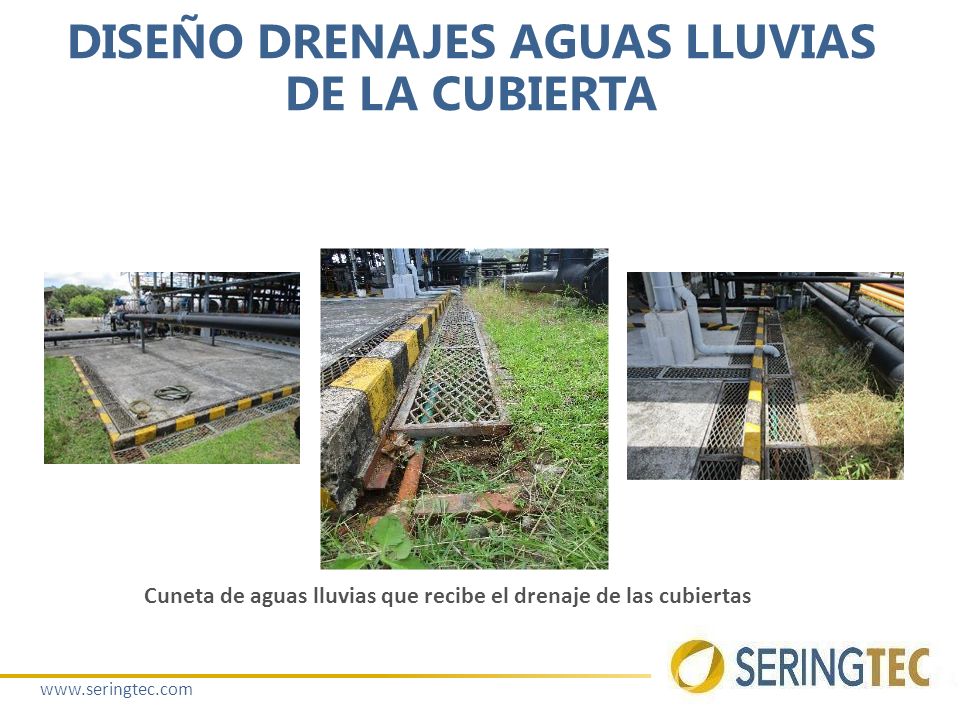

33 www.seringtec.com DISEÑO DRENAJES AGUAS LLUVIAS DE LA CUBIERTA Fotografías No. 2 Cuneta de aguas lluvias que recibe el drenaje de las cubiertas

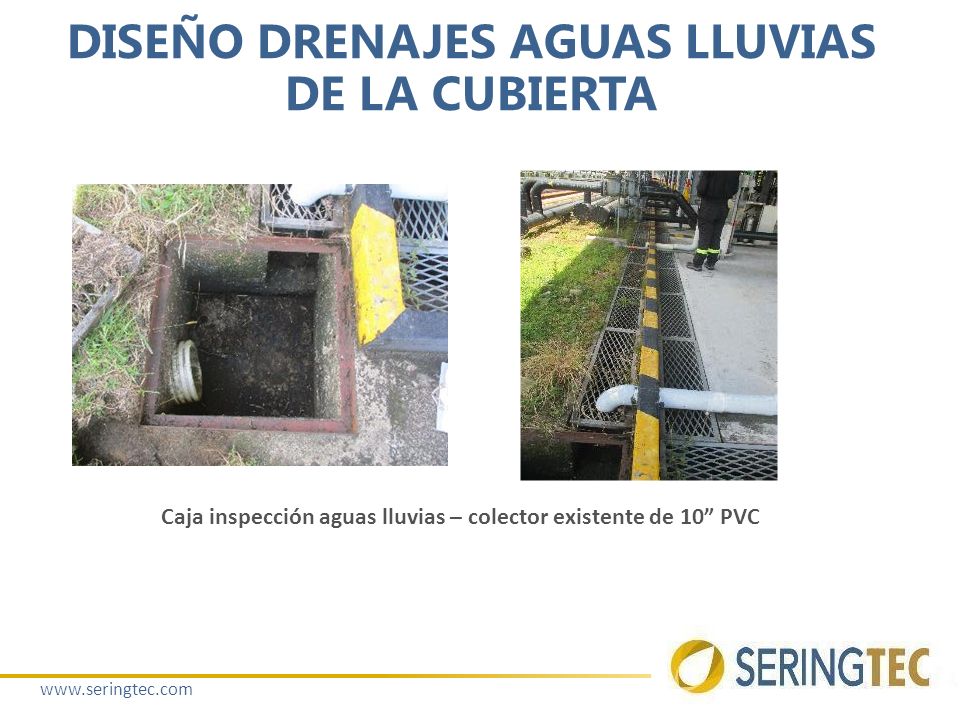

34 www.seringtec.com DISEÑO DRENAJES AGUAS LLUVIAS DE LA CUBIERTA Caja inspección aguas lluvias – colector existente de 10” PVC

35 www.seringtec.com ELÉCTRICA

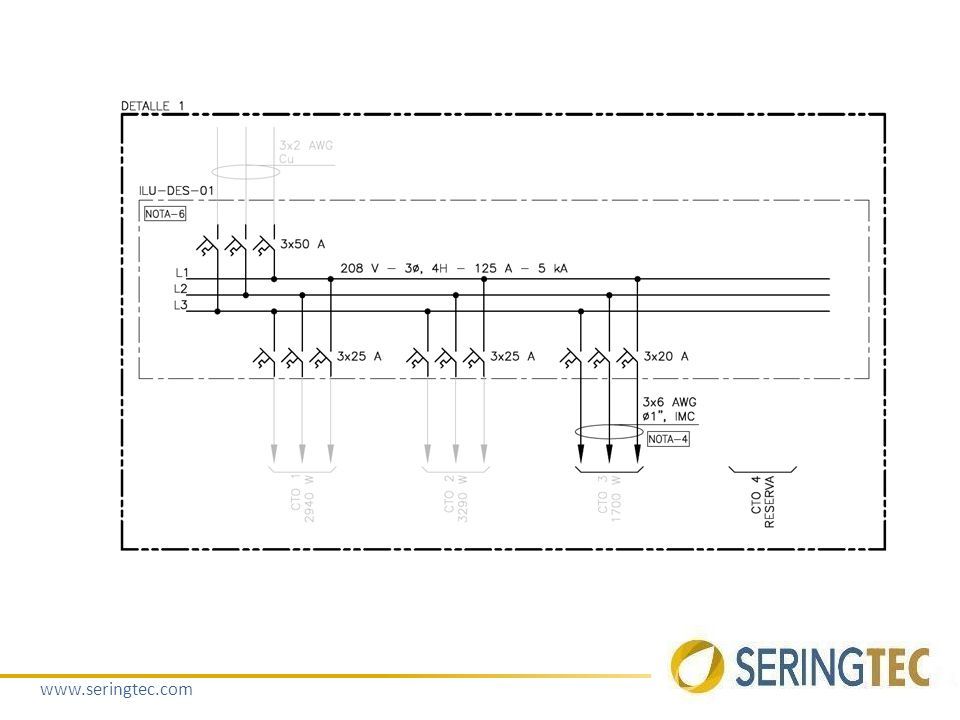

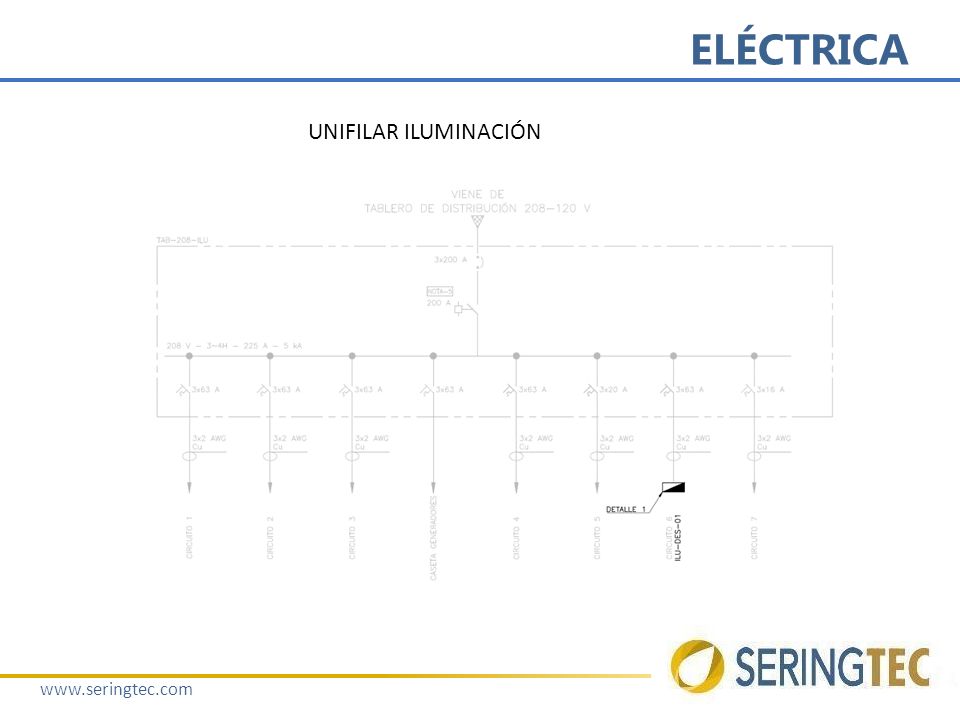

36 www.seringtec.com ELÉCTRICA UNIFILAR ILUMINACIÓN

37 www.seringtec.com

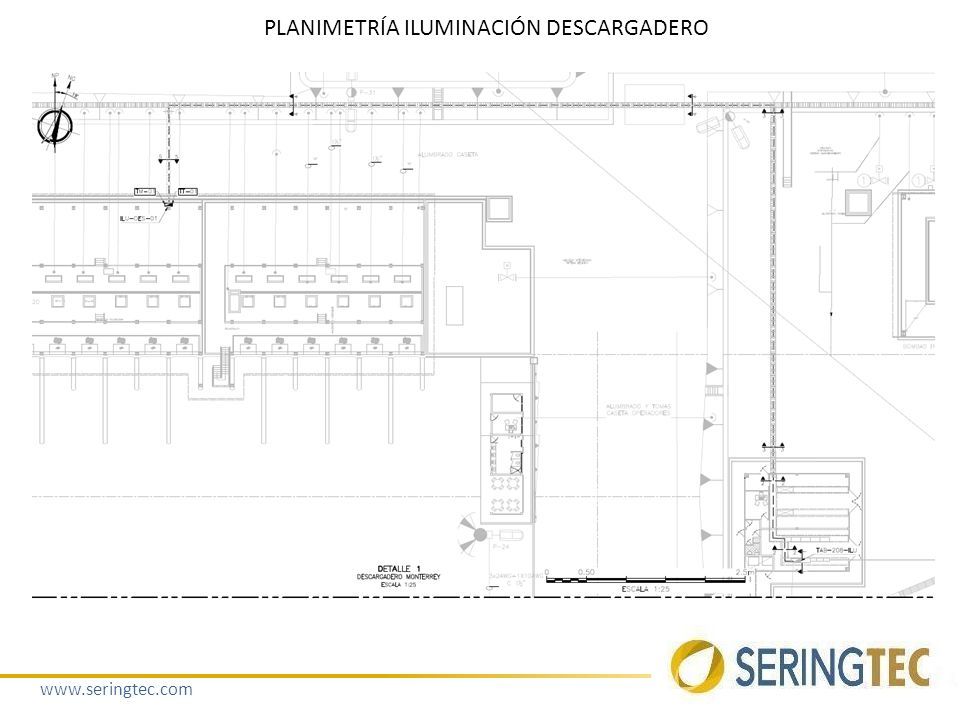

38 PLANIMETRÍA ILUMINACIÓN DESCARGADERO

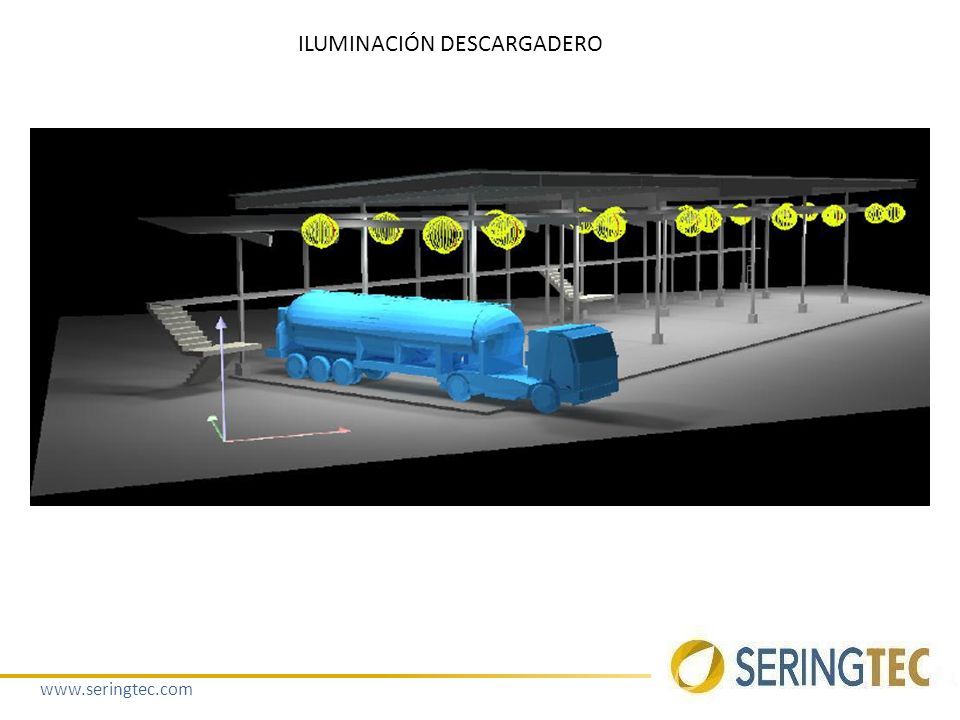

39 www.seringtec.com ILUMINACIÓN DESCARGADERO

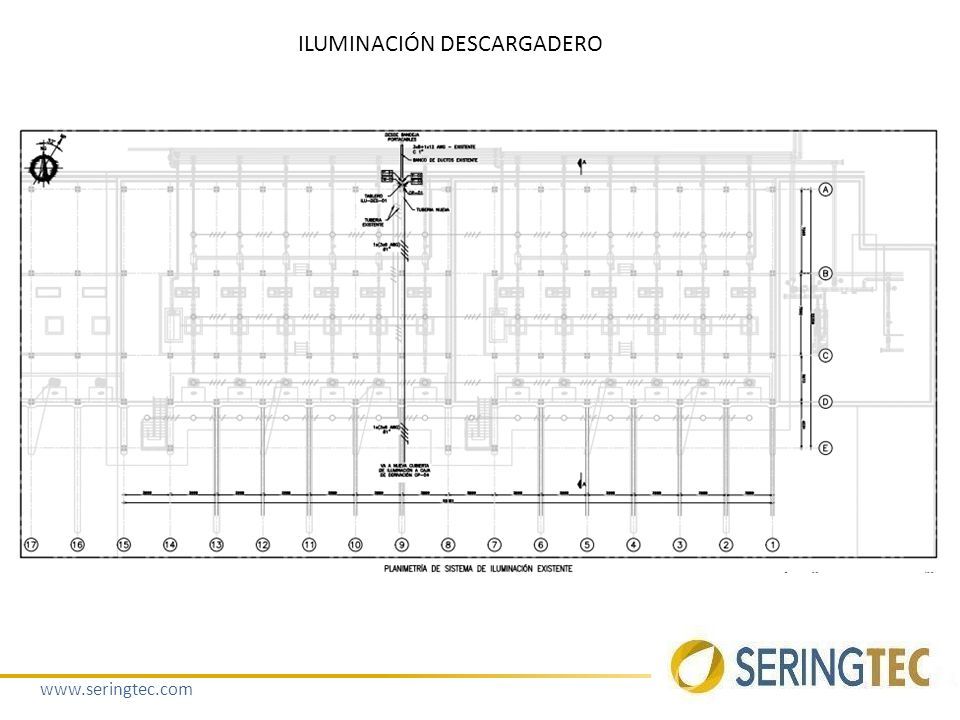

40 www.seringtec.com ILUMINACIÓN DESCARGADERO

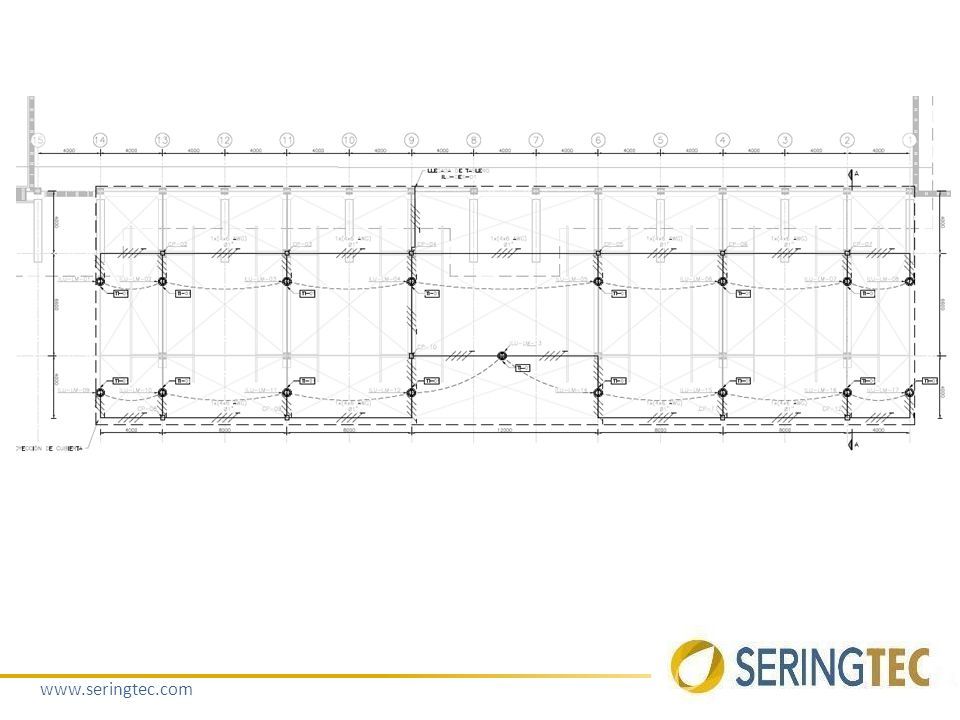

41 www.seringtec.com

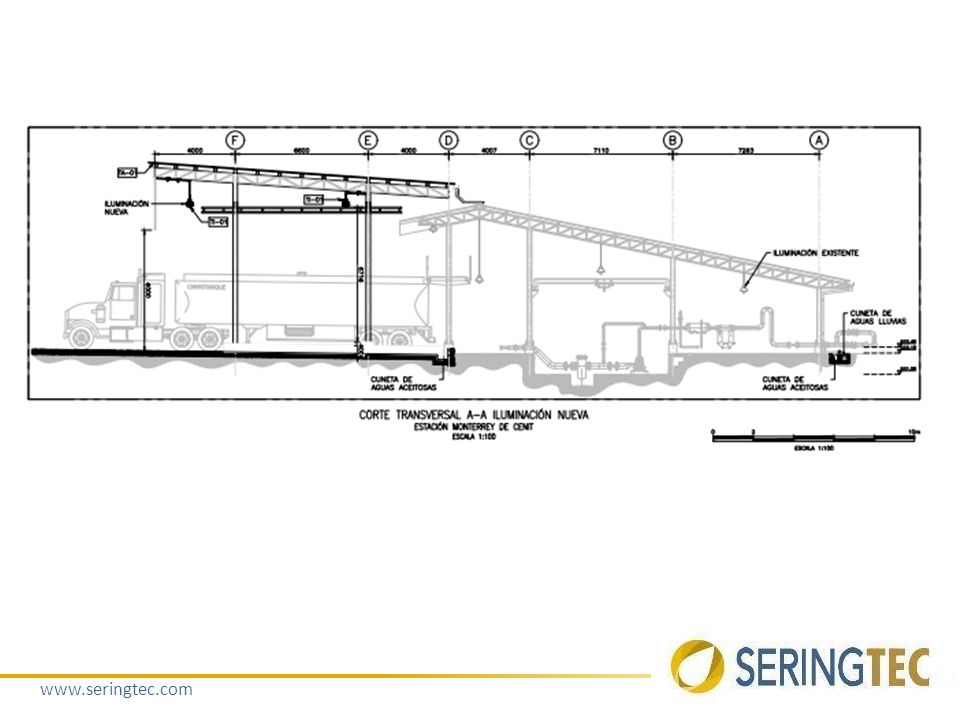

42

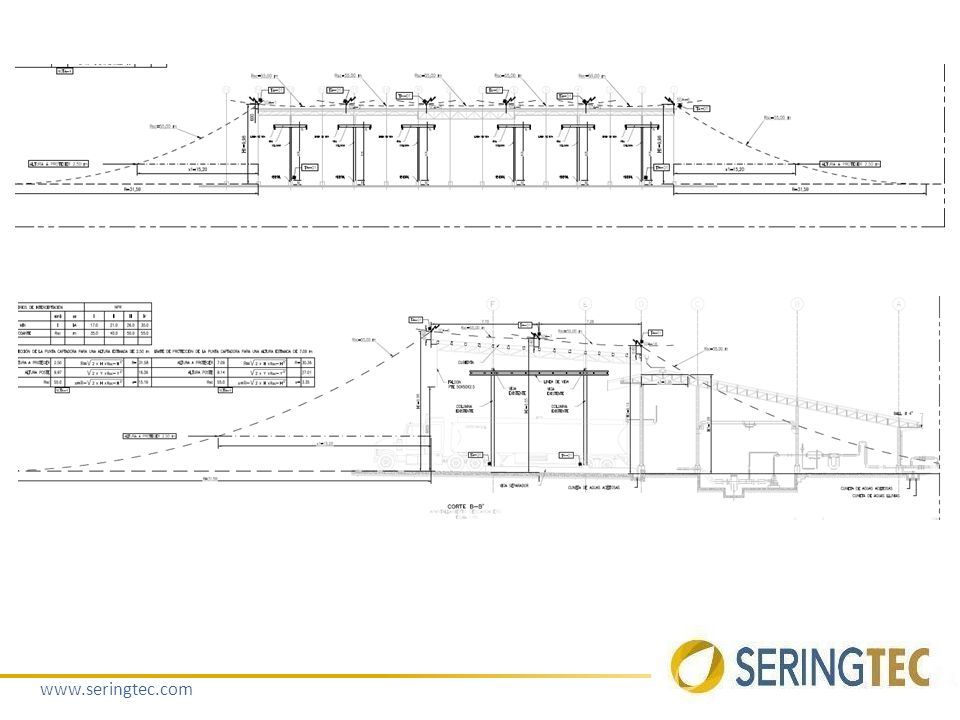

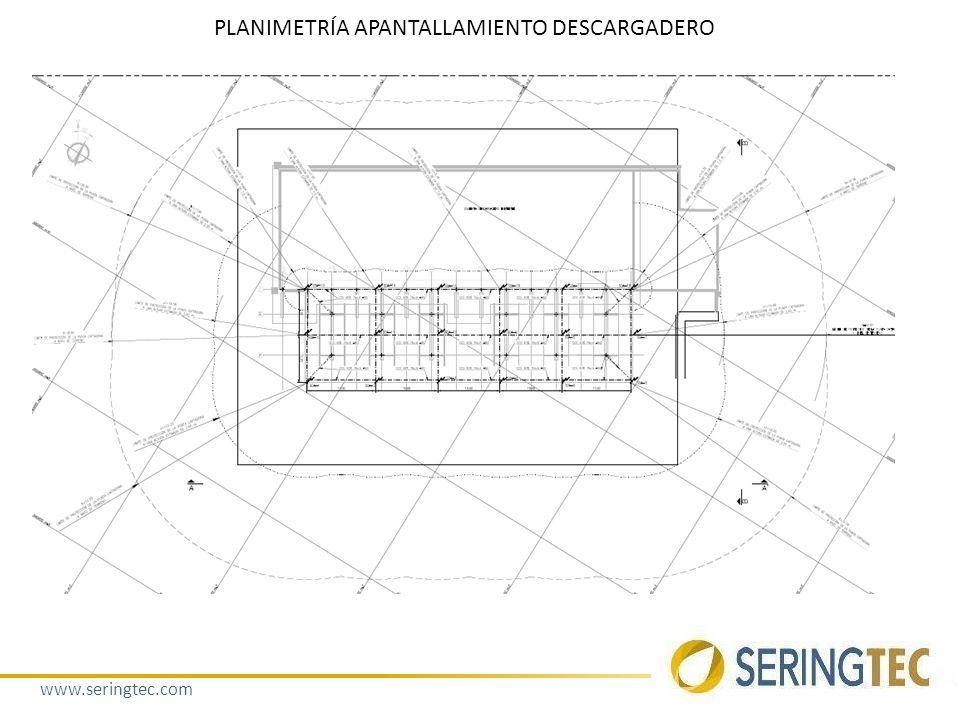

43 PLANIMETRÍA APANTALLAMIENTO DESCARGADERO

44 www.seringtec.com

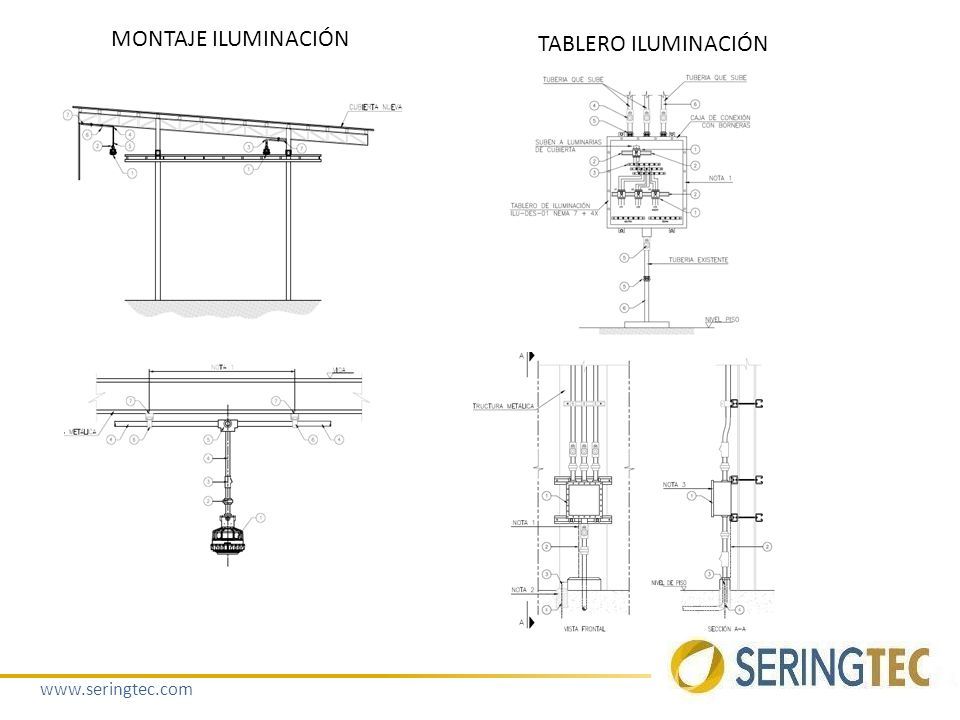

45 MONTAJE ILUMINACIÓN TABLERO ILUMINACIÓN

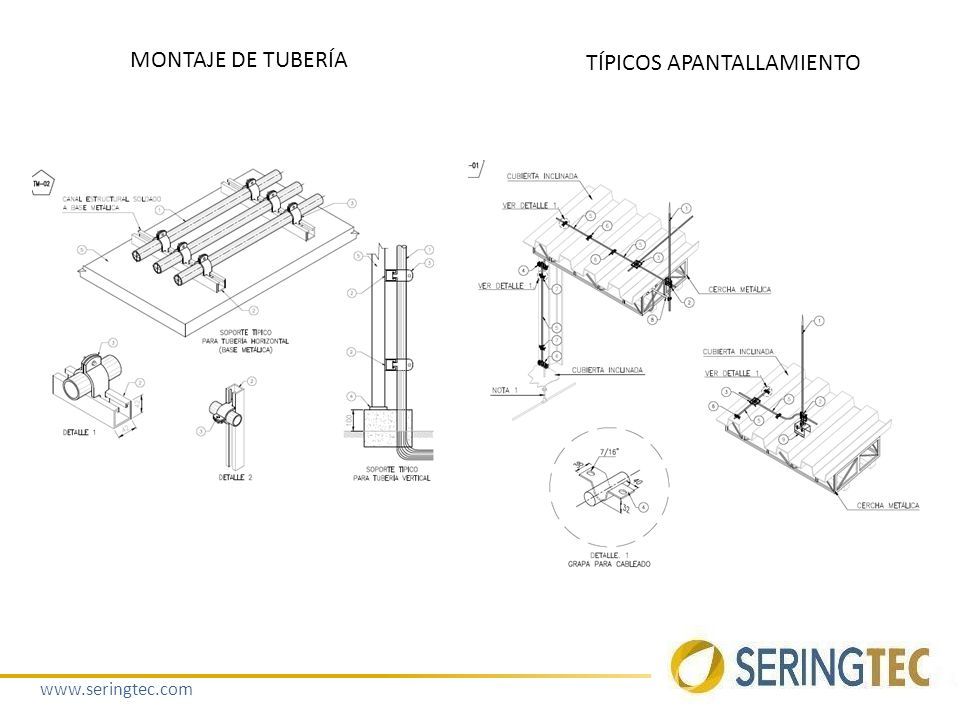

46 www.seringtec.com MONTAJE DE TUBERÍA TÍPICOS APANTALLAMIENTO

47 www.seringtec.com CONTRAINCENDIO

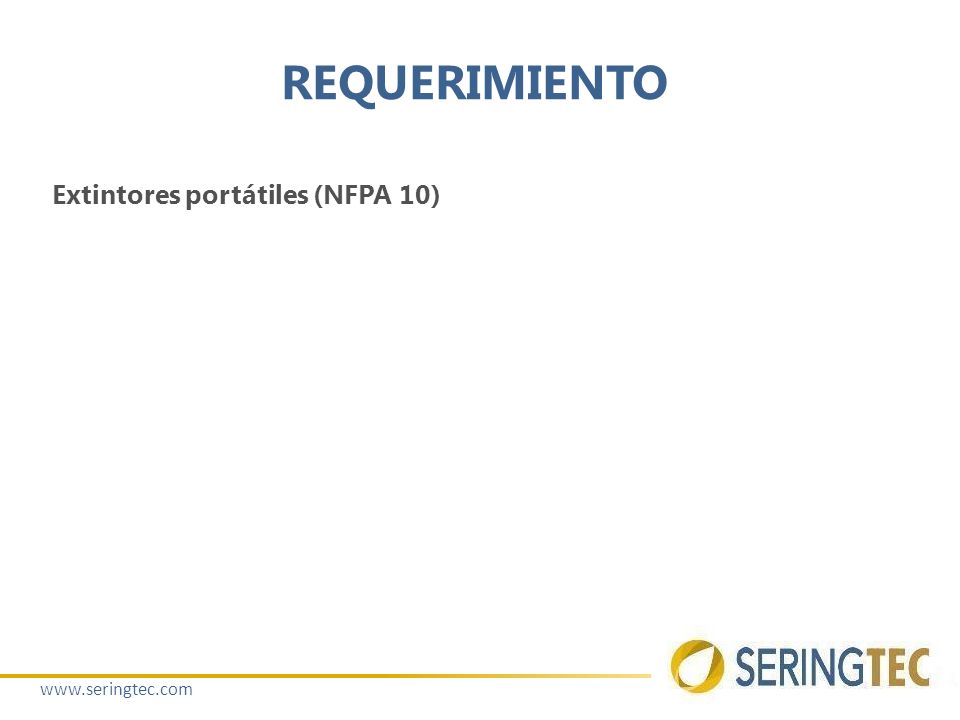

48 www.seringtec.com REQUERIMIENTO Extintores portátiles (NFPA 10)

49 www.seringtec.com UBICACIÓN ACTUAL EXTINTORES PORTÁTILES Fotografía No. 1Fotografías No. 2 Cada línea de descargadero cuenta con un extintor portátil de químico seco purpura K

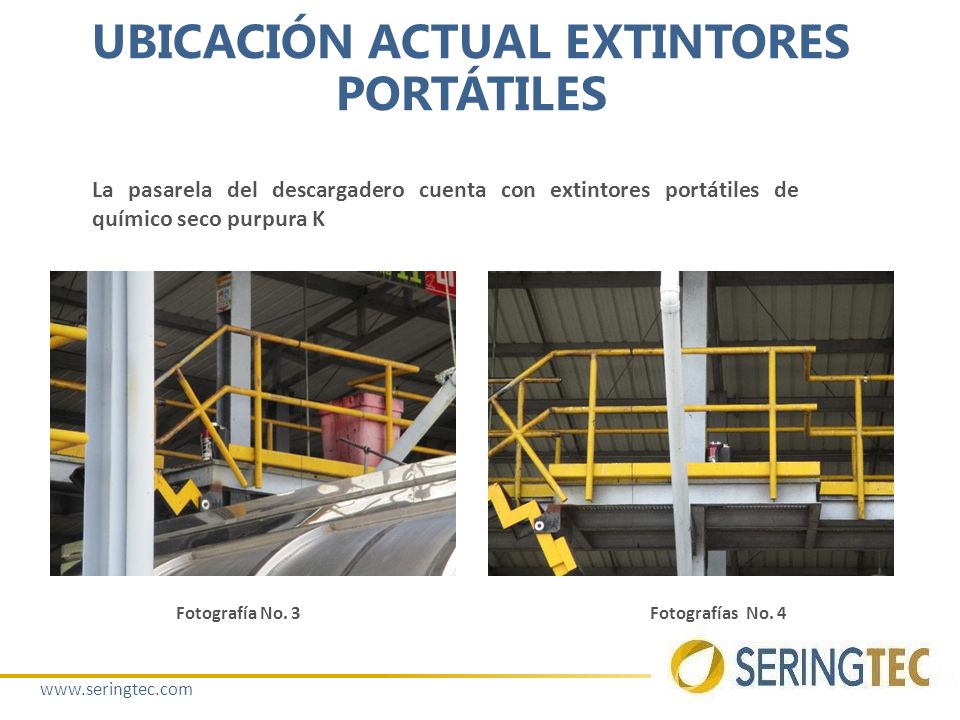

50 www.seringtec.com UBICACIÓN ACTUAL EXTINTORES PORTÁTILES Fotografía No. 3Fotografías No. 4 La pasarela del descargadero cuenta con extintores portátiles de químico seco purpura K

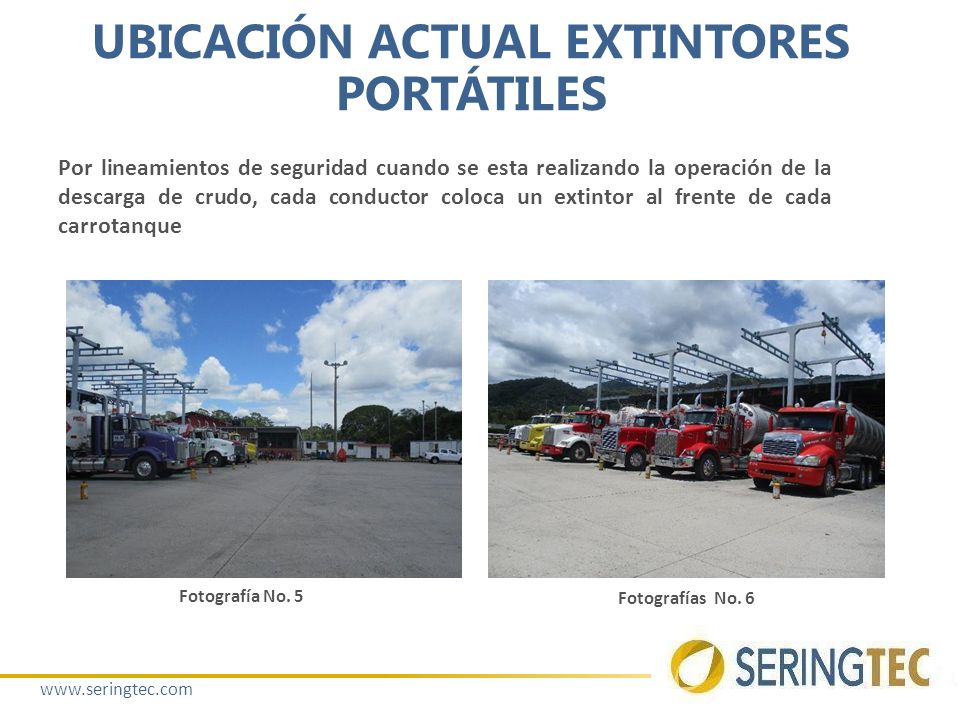

51 www.seringtec.com UBICACIÓN ACTUAL EXTINTORES PORTÁTILES Fotografía No. 5 Fotografías No. 6 Por lineamientos de seguridad cuando se esta realizando la operación de la descarga de crudo, cada conductor coloca un extintor al frente de cada carrotanque

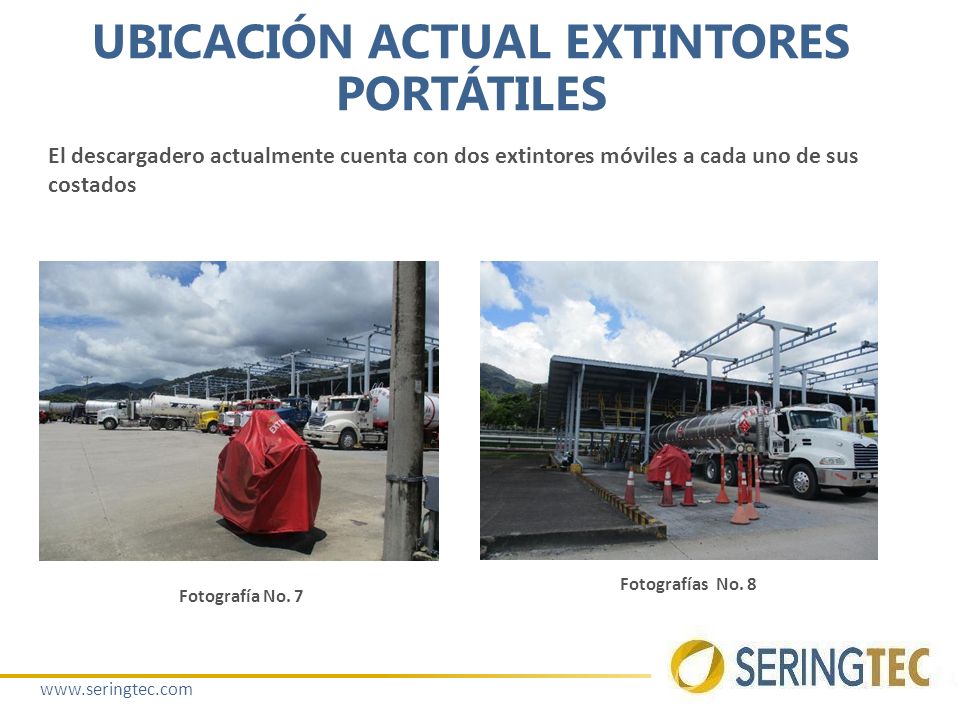

52 www.seringtec.com UBICACIÓN ACTUAL EXTINTORES PORTÁTILES Fotografía No. 7 Fotografías No. 8 El descargadero actualmente cuenta con dos extintores móviles a cada uno de sus costados

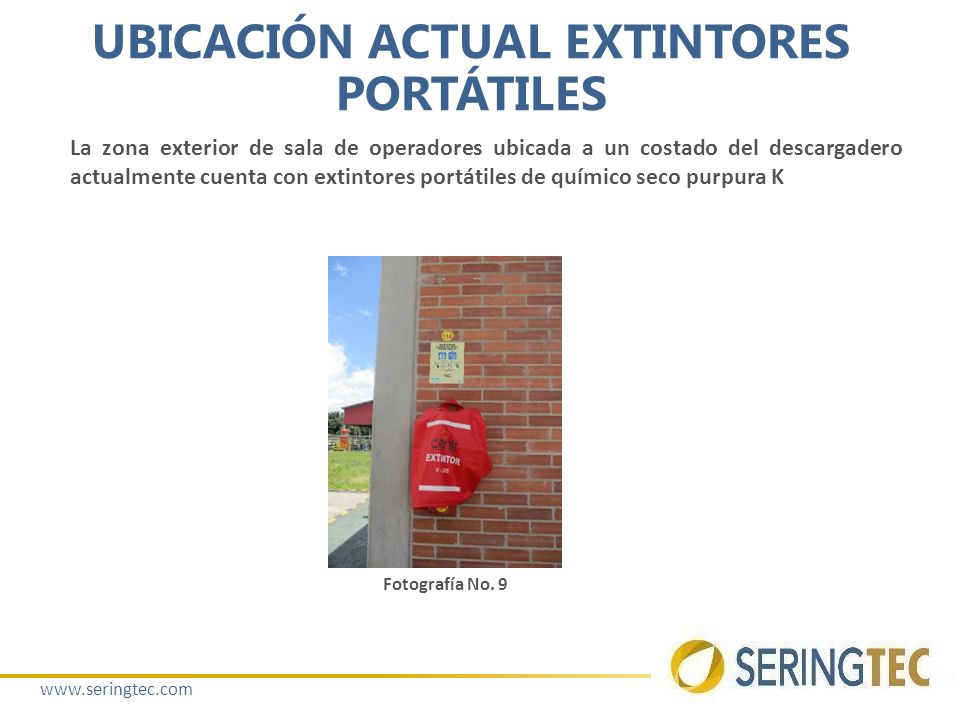

53 www.seringtec.com UBICACIÓN ACTUAL EXTINTORES PORTÁTILES Fotografía No. 9 La zona exterior de sala de operadores ubicada a un costado del descargadero actualmente cuenta con extintores portátiles de químico seco purpura K

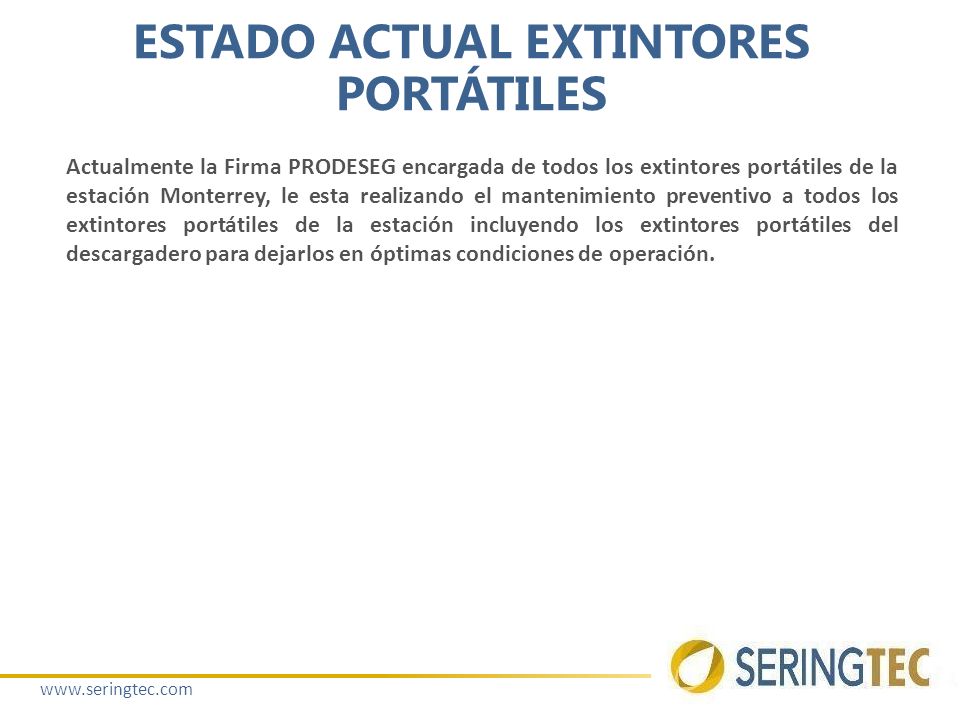

54 www.seringtec.com ESTADO ACTUAL EXTINTORES PORTÁTILES Actualmente la Firma PRODESEG encargada de todos los extintores portátiles de la estación Monterrey, le esta realizando el mantenimiento preventivo a todos los extintores portátiles de la estación incluyendo los extintores portátiles del descargadero para dejarlos en óptimas condiciones de operación.
