FUNDACIONES PREFABRICADAS PLANTA SART MARICUNGA
CRITERIOS DE DISEÑO
2

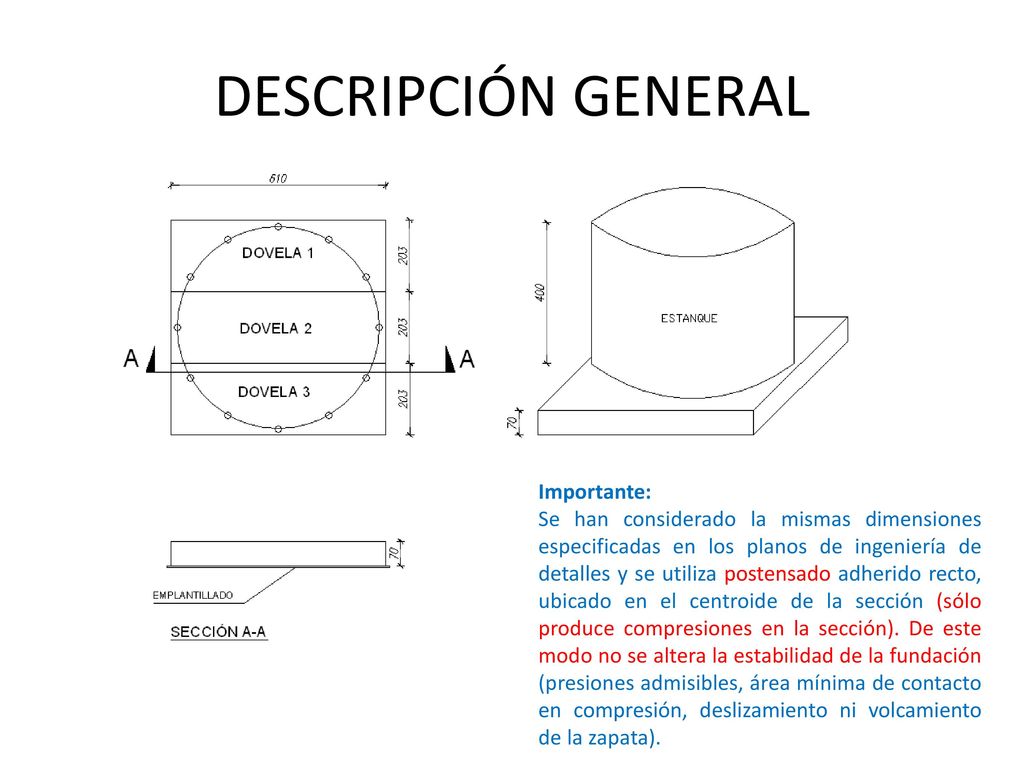

DESCRIPCIÓN GENERAL Importante:
Se han considerado la mismas dimensiones especificadas en los planos de ingeniería de detalles y se utiliza postensado adherido recto, ubicado en el centroide de la sección (sólo produce compresiones en la sección). De este modo no se altera la estabilidad de la fundación (presiones admisibles, área mínima de contacto en compresión, deslizamiento ni volcamiento de la zapata).
3

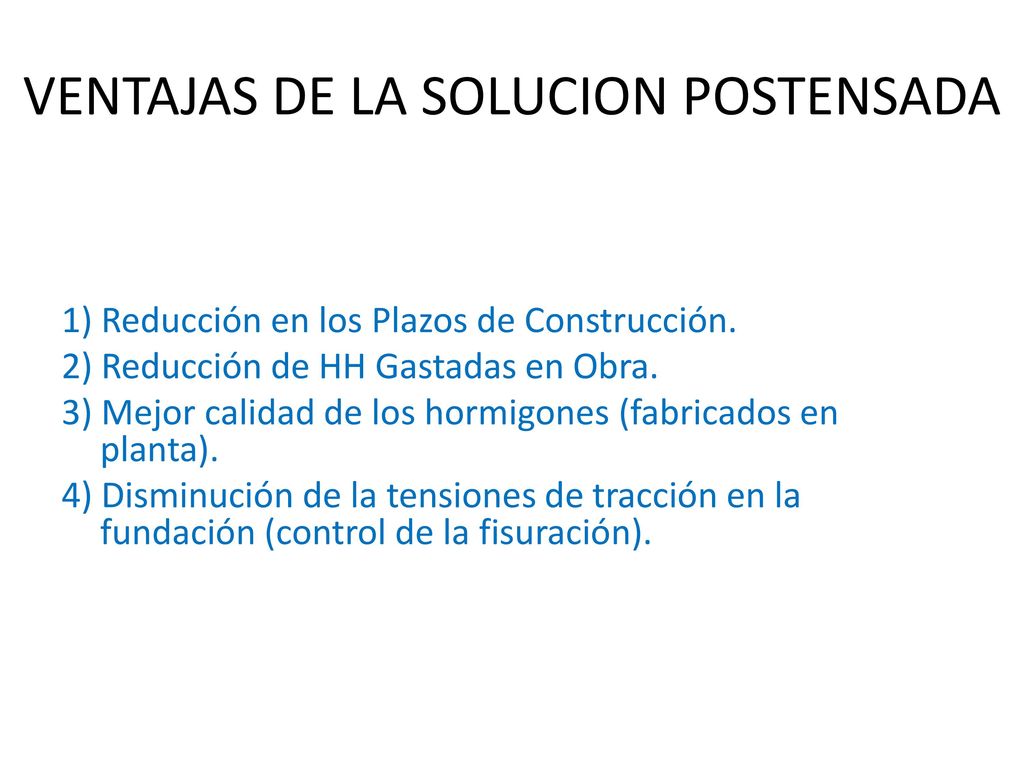

VENTAJAS DE LA SOLUCION POSTENSADA
1) Reducción en los Plazos de Construcción. 2) Reducción de HH Gastadas en Obra. 3) Mejor calidad de los hormigones (fabricados en planta). 4) Disminución de la tensiones de tracción en la fundación (control de la fisuración).
4

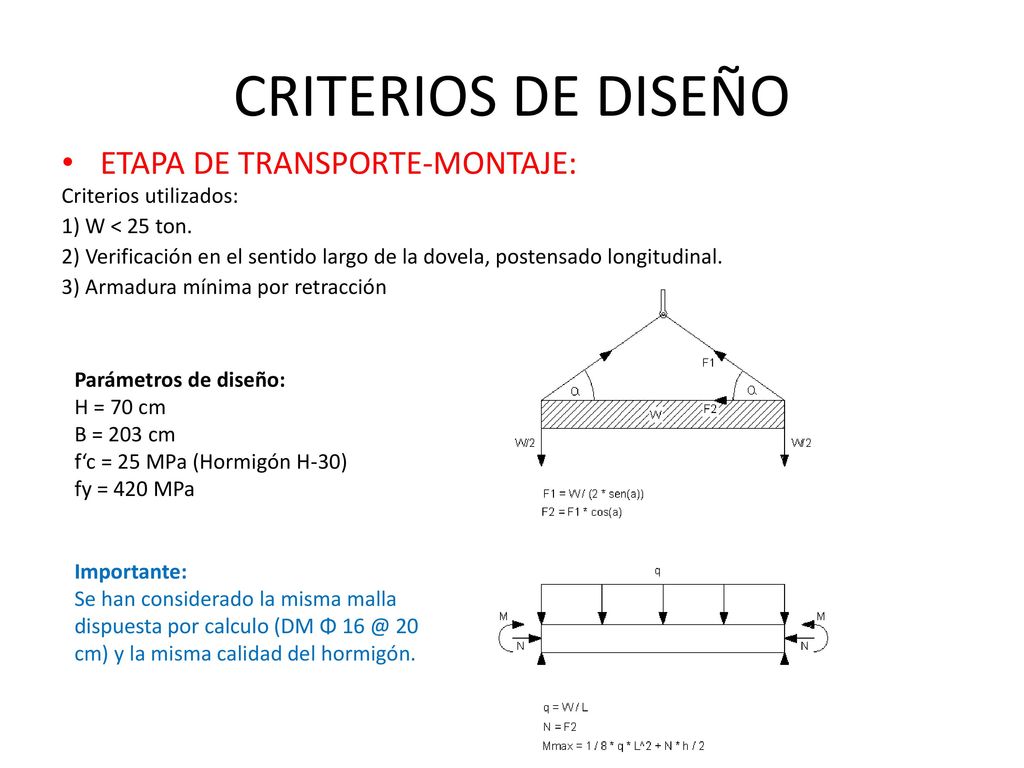

CRITERIOS DE DISEÑO ETAPA DE TRANSPORTE-MONTAJE: Criterios utilizados:
1) W < 25 ton. 2) Verificación en el sentido largo de la dovela, postensado longitudinal. 3) Armadura mínima por retracción Parámetros de diseño: H = 70 cm B = 203 cm f‘c = 25 MPa (Hormigón H-30) fy = 420 MPa Importante: Se han considerado la misma malla dispuesta por calculo (DM Φ 20 cm) y la misma calidad del hormigón.
5
CRITERIOS DE DISEÑO ETAPA DE SERVICIO: Requisitos de diseño:

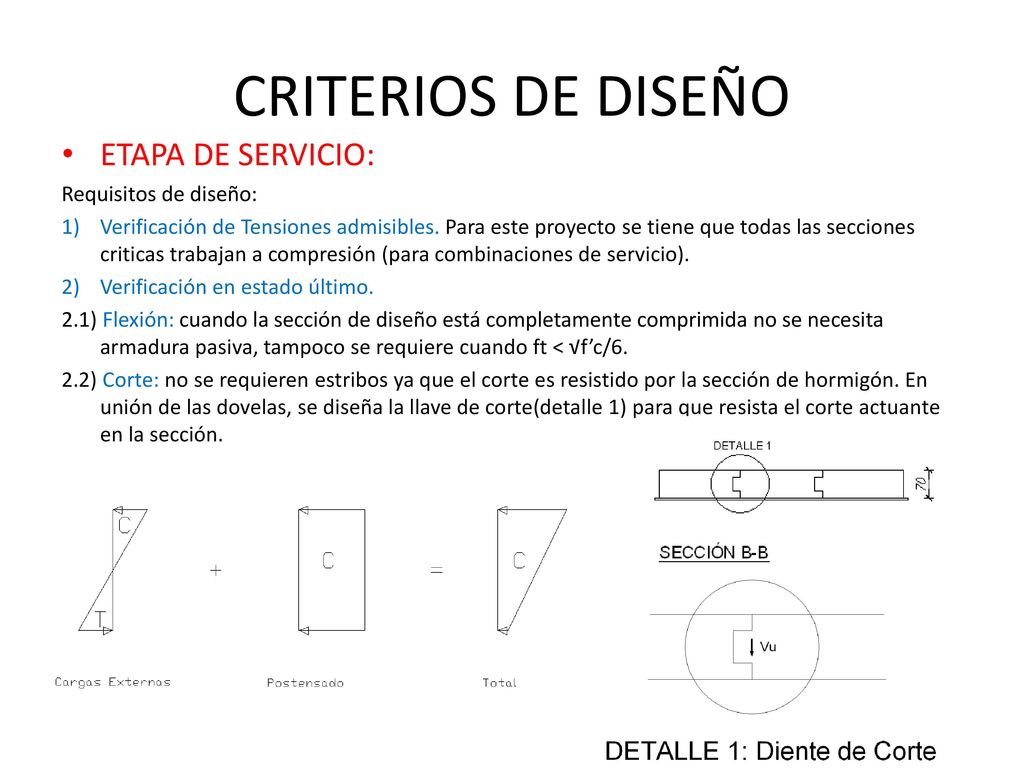

Verificación de Tensiones admisibles. Para este proyecto se tiene que todas las secciones criticas trabajan a compresión (para combinaciones de servicio). Verificación en estado último. 2.1) Flexión: cuando la sección de diseño está completamente comprimida no se necesita armadura pasiva, tampoco se requiere cuando ft < √f’c/6. 2.2) Corte: no se requieren estribos ya que el corte es resistido por la sección de hormigón. En unión de las dovelas, se diseña la llave de corte(detalle 1) para que resista el corte actuante en la sección.
6
CRITERIOS DE DISEÑO ETAPA DE SERVICIO: REQUISITOS DE DISEÑO:

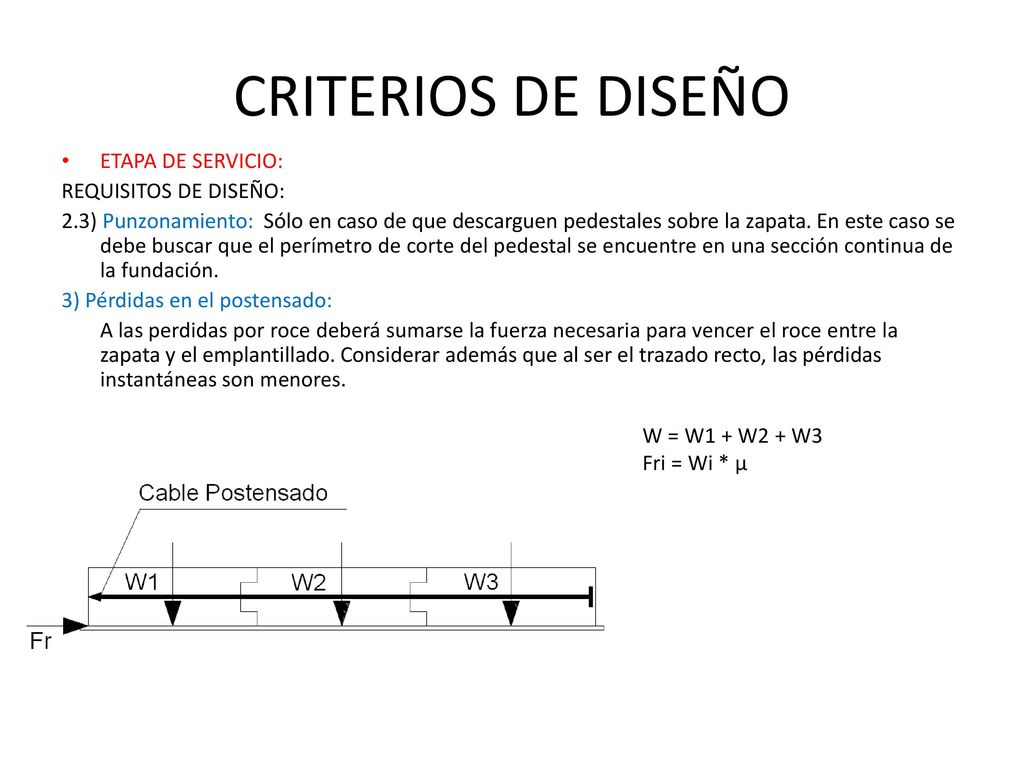

2.3) Punzonamiento: Sólo en caso de que descarguen pedestales sobre la zapata. En este caso se debe buscar que el perímetro de corte del pedestal se encuentre en una sección continua de la fundación. 3) Pérdidas en el postensado: A las perdidas por roce deberá sumarse la fuerza necesaria para vencer el roce entre la zapata y el emplantillado. Considerar además que al ser el trazado recto, las pérdidas instantáneas son menores. W = W1 + W2 + W3 Fri = Wi * μ
7
RESULTADOS DE ANÁLISIS

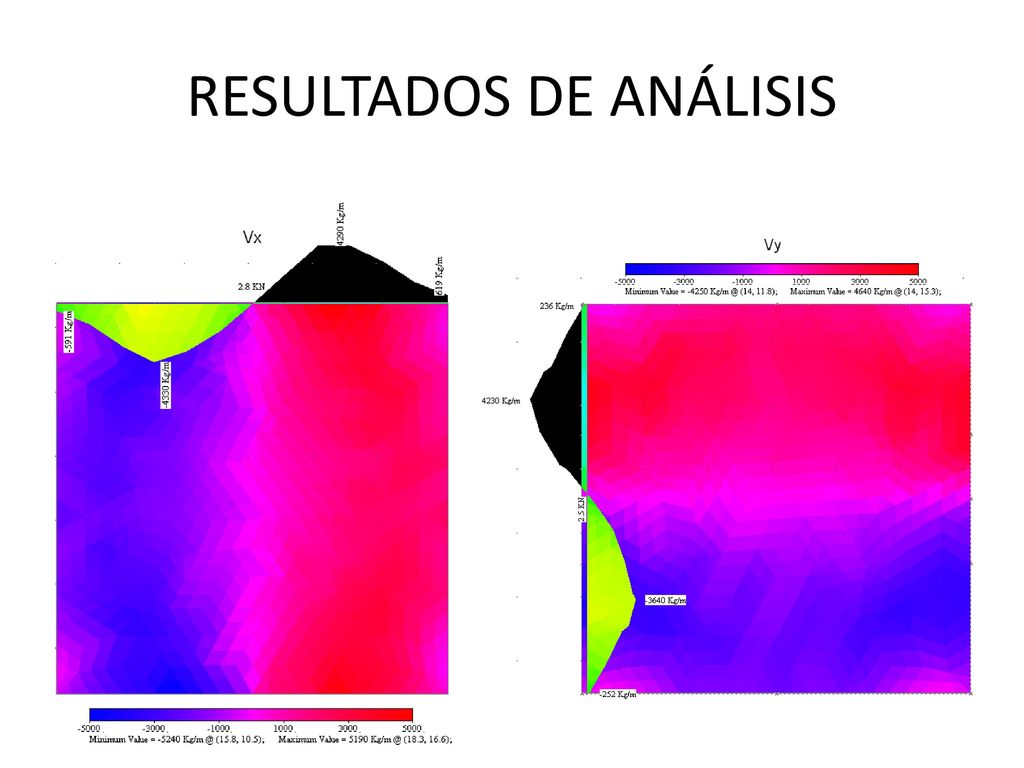

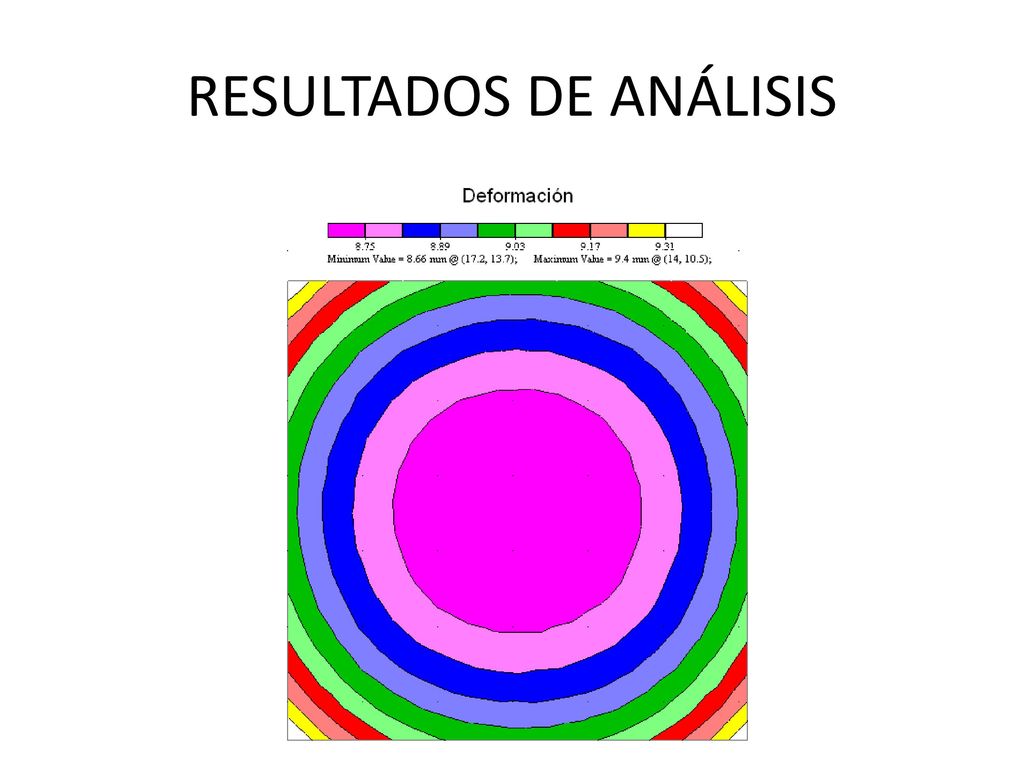

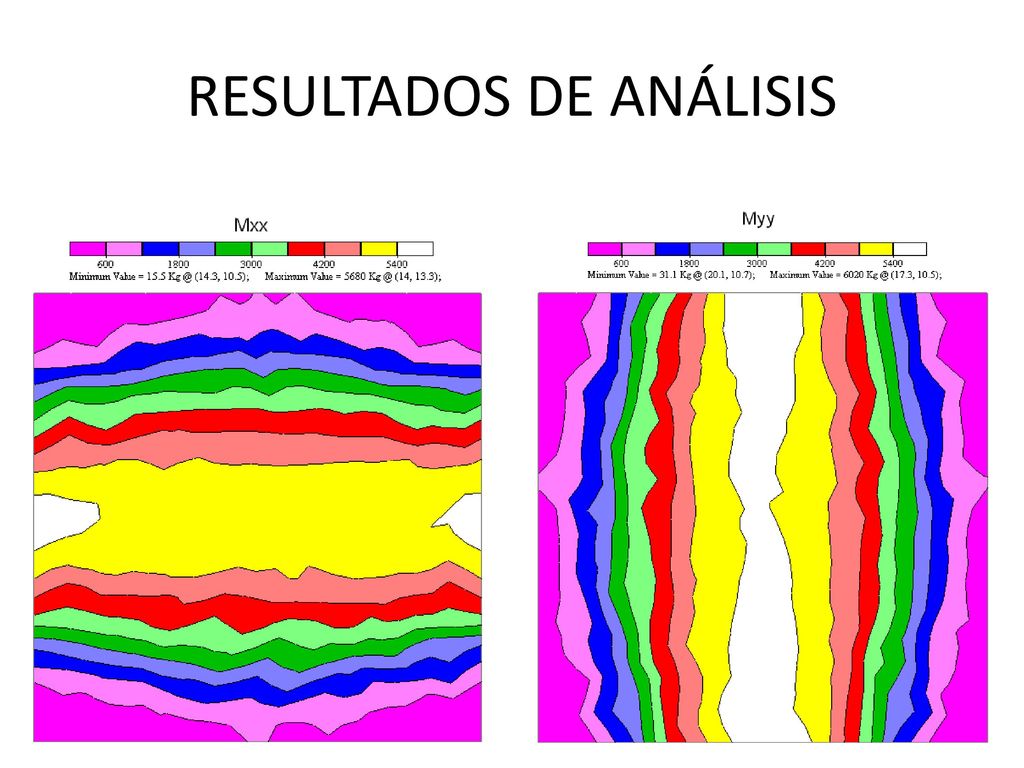

* La fundación se analiza monolítica, a través de elementos finitos, considerando una fundación flexible y el suelo modelado como una cama de resortes. 1) Materiales y geometrías ya indicados. Se consideran cargas indicadas en Memoria de Cálculo, documento Nº 936-CI-MC-01 Rev.0 del 2.1) Peso Propio del Estanque 2.2) Contenido del Estanque 2.3) Cargas sísmicas, según API – 650 Combinaciones de carga: 3.1) Caso estático: 1DL + 1LL + 1PT (Tensiones admisibles) 1.2DL + 1.6LL + 1PT (Estado Último) 3.2) Caso Sísmico 1DL + 1LL + 1PT + 1Sx + 0.3Sy + 0.3Sz (Tensiones admisibles); 0.3Sz valor asumido 1.4DL + 1.4LL + 1PT + 1.4Sx + 1.4*0.3Sy + 1.4*0.3Sz (Estado Último) *) A estas combinaciones hay que agregar las del API-650.
8
RESULTADOS DE ANÁLISIS
9
RESULTADOS DE ANÁLISIS
10
RESULTADOS DE ANÁLISIS
11

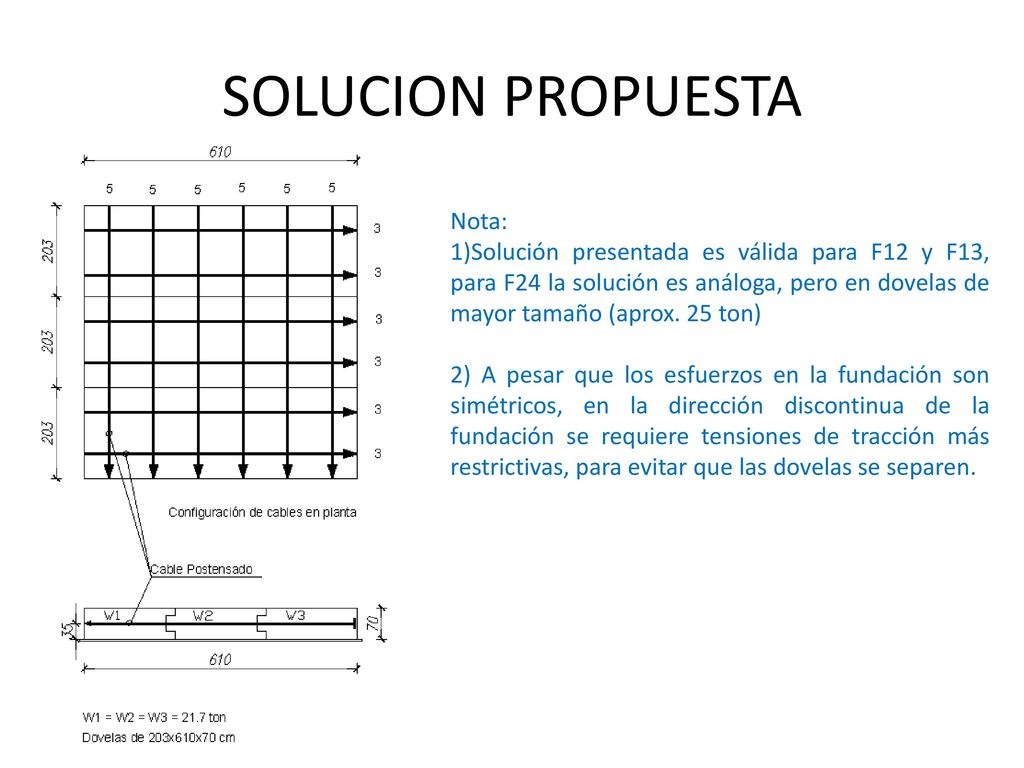

SOLUCION PROPUESTA Nota:
1)Solución presentada es válida para F12 y F13, para F24 la solución es análoga, pero en dovelas de mayor tamaño (aprox. 25 ton) 2) A pesar que los esfuerzos en la fundación son simétricos, en la dirección discontinua de la fundación se requiere tensiones de tracción más restrictivas, para evitar que las dovelas se separen.
12

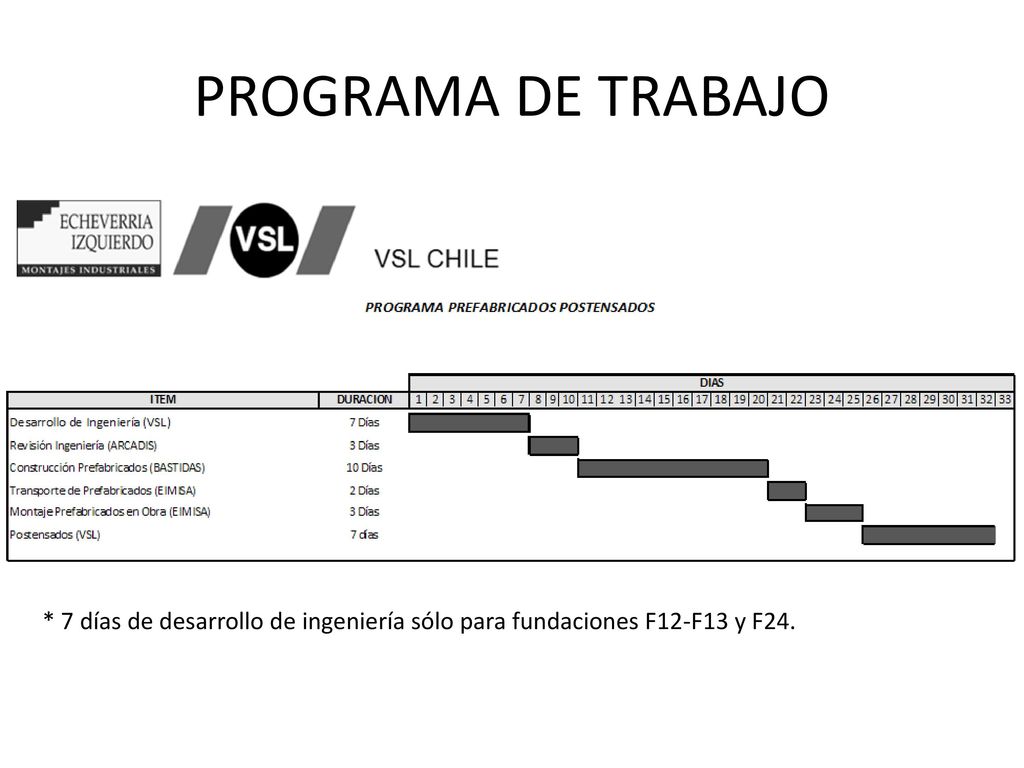

PROGRAMA DE TRABAJO * 7 días de desarrollo de ingeniería sólo para fundaciones F12-F13 y F24.
13

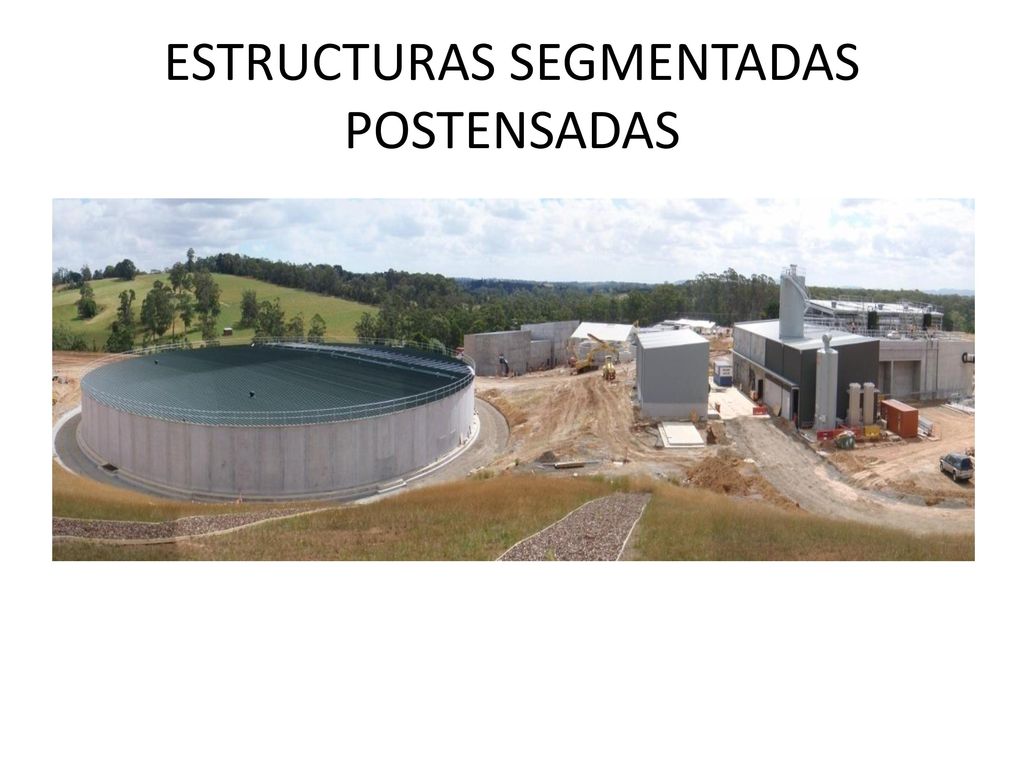

ESTRUCTURAS SEGMENTADAS POSTENSADAS
15

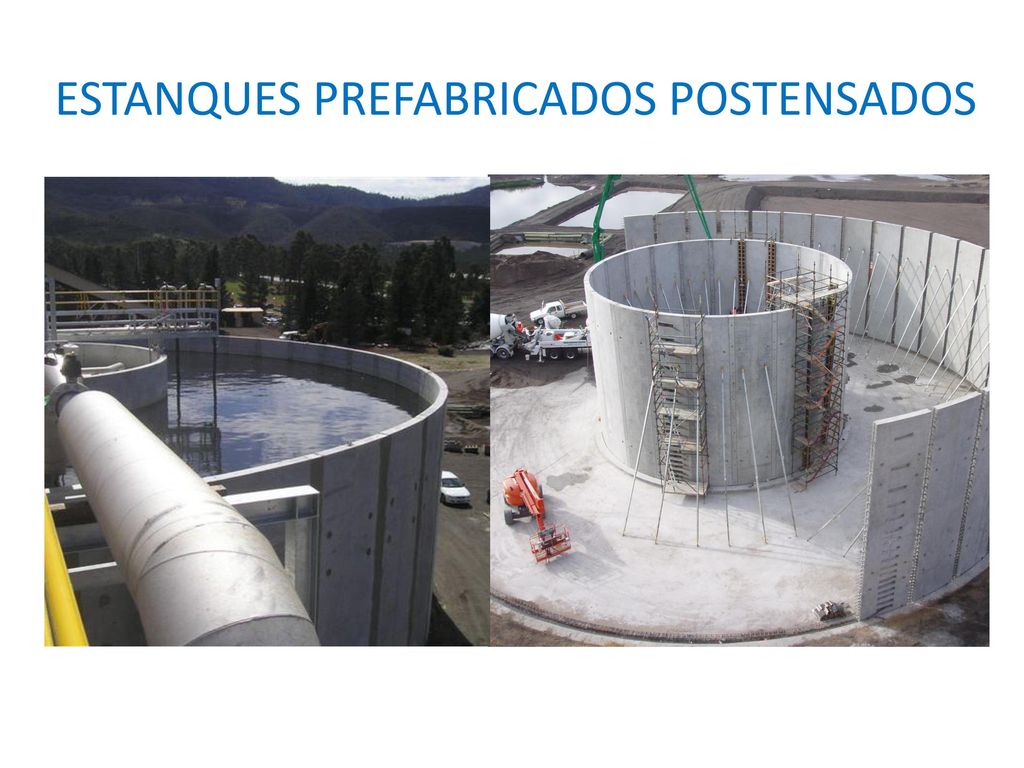

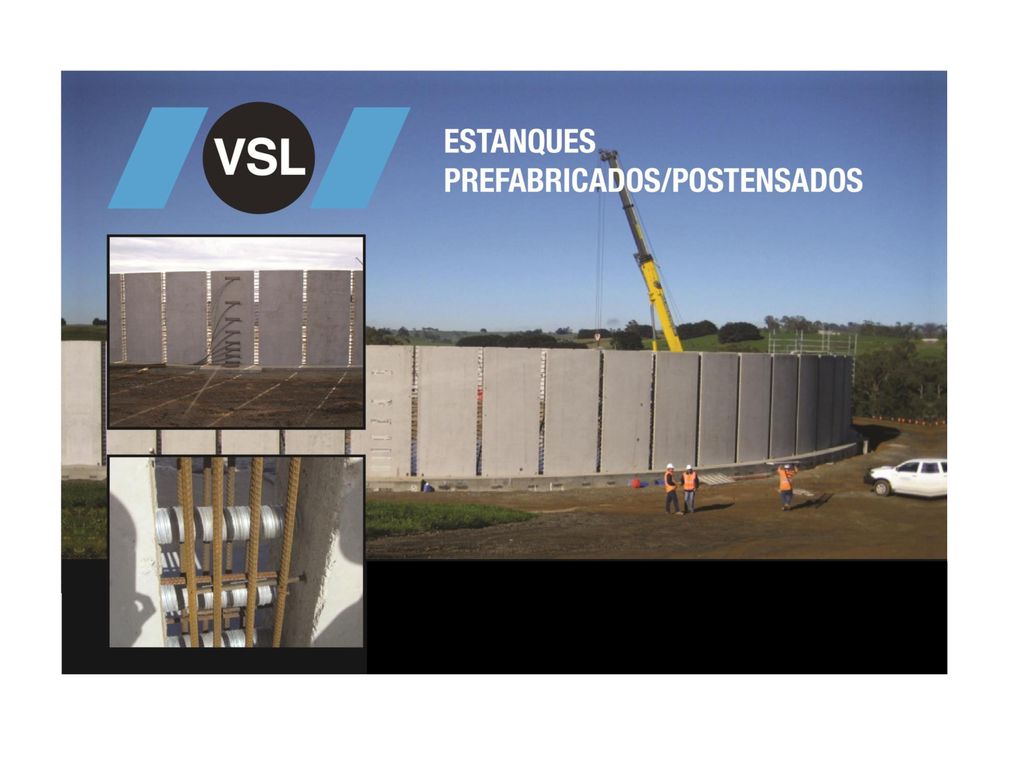

ESTANQUES PREFABRICADOS POSTENSADOS
16

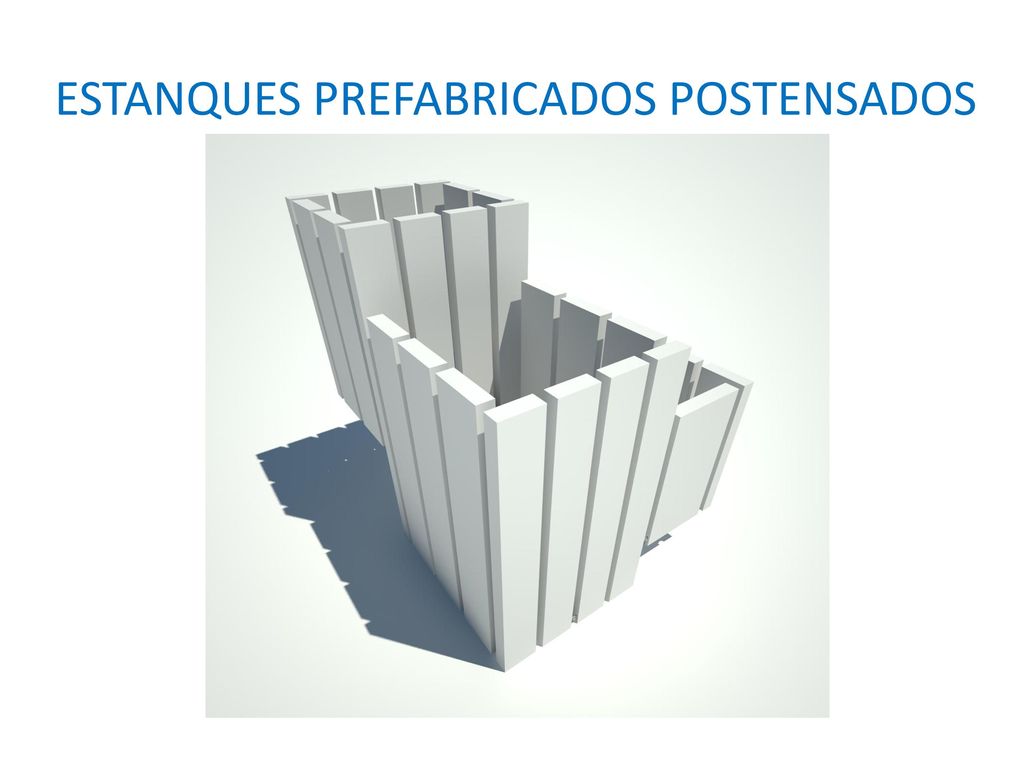

ESTANQUES PREFABRICADOS POSTENSADOS
17

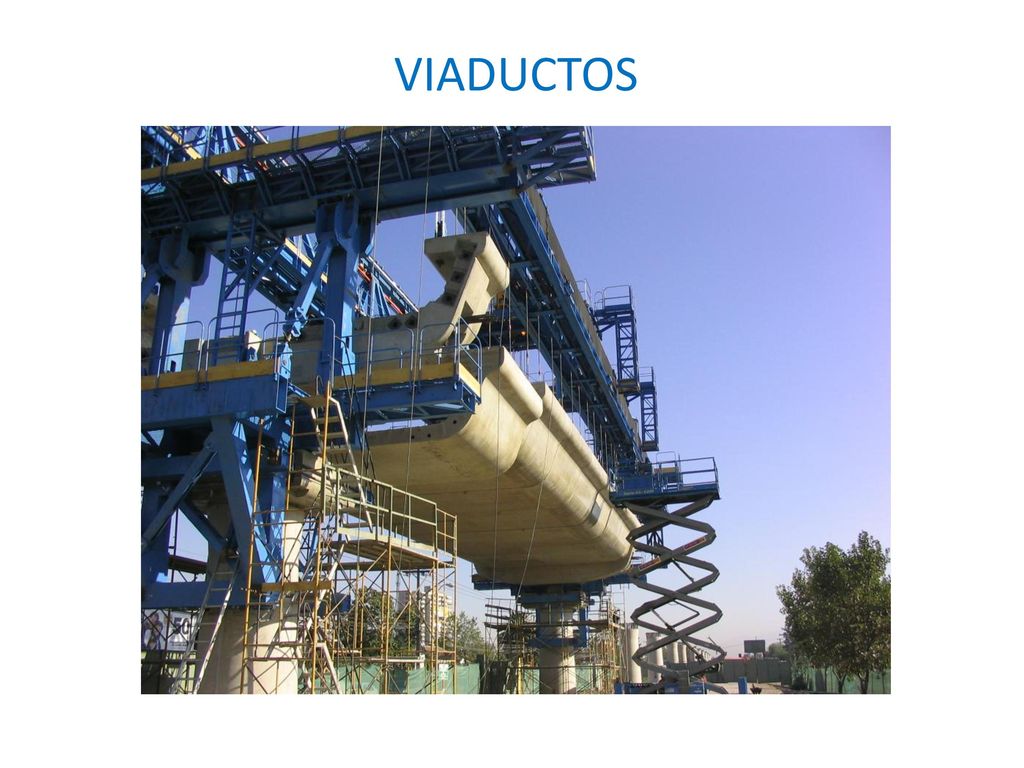

VIADUCTOS
18

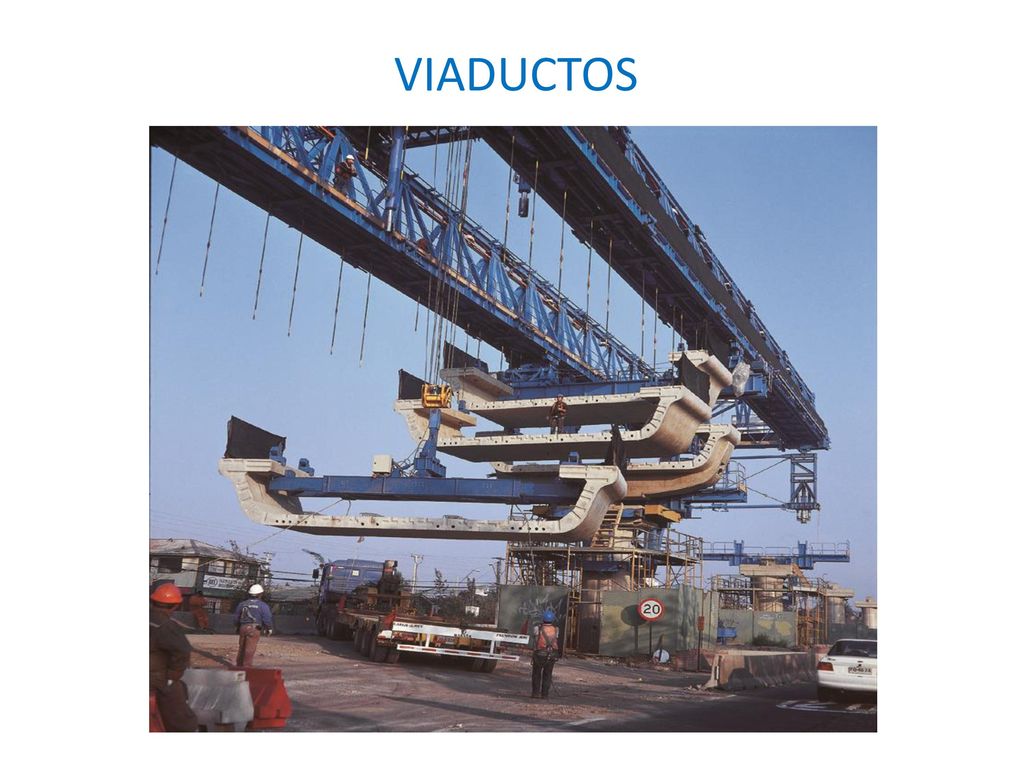

VIADUCTOS
19

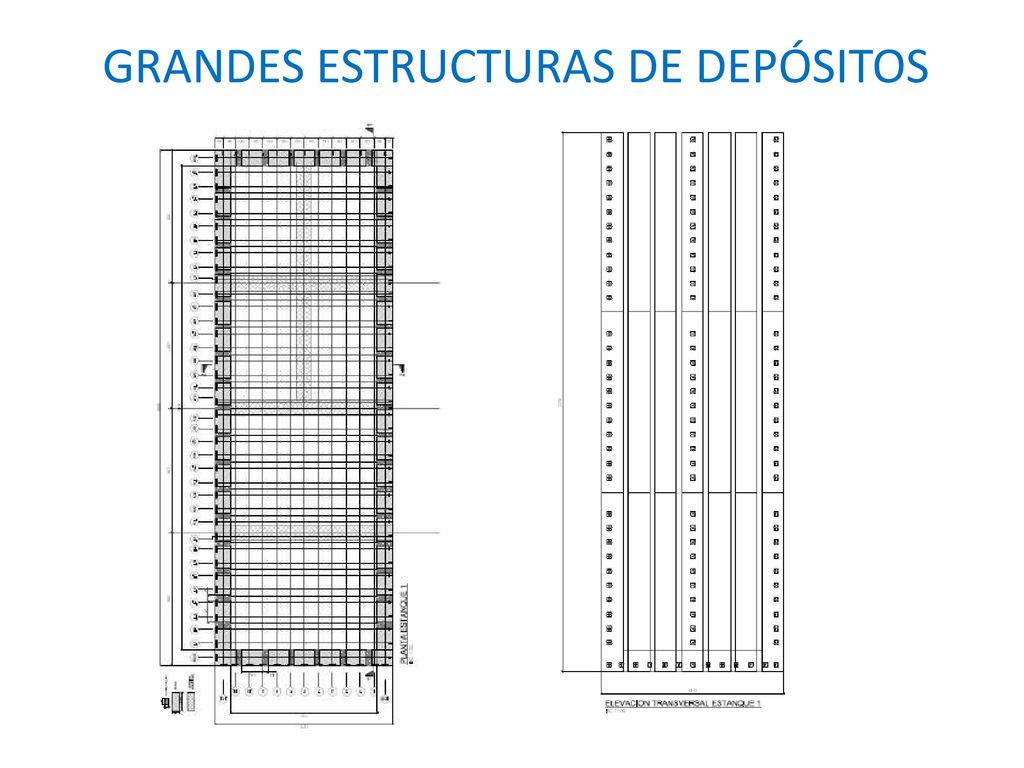

GRANDES ESTRUCTURAS DE DEPÓSITOS
20
GRANDES ESTRUCTURAS DE DEPÓSITOS
21

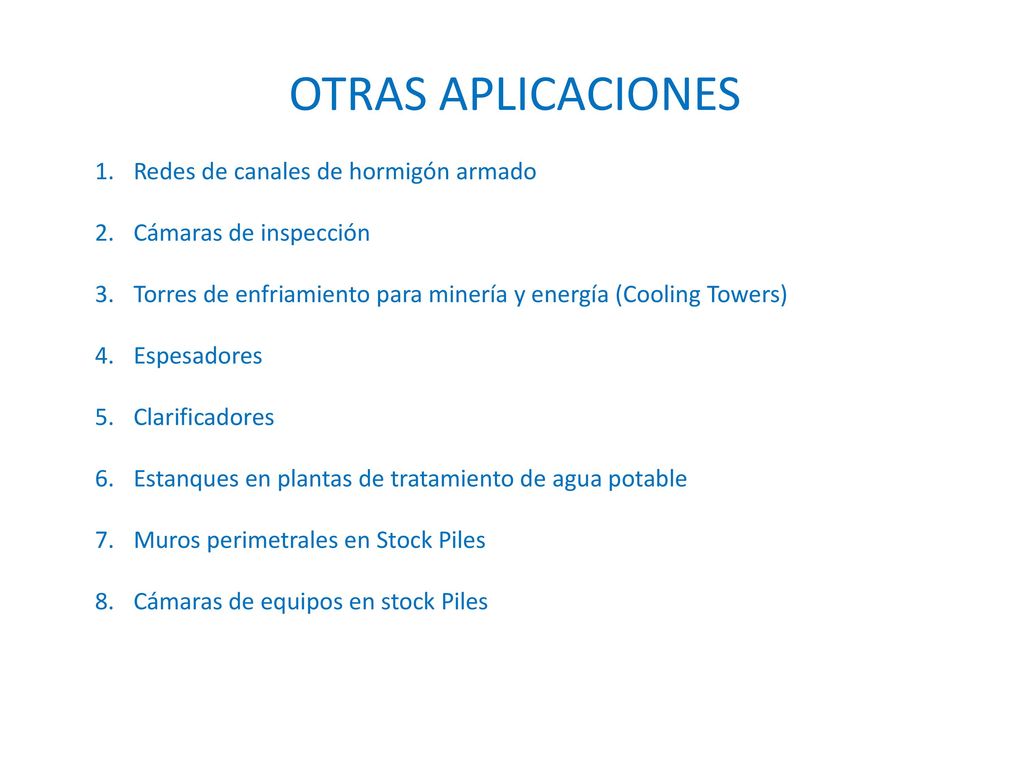

OTRAS APLICACIONES 1. Redes de canales de hormigón armado
2. Cámaras de inspección 3. Torres de enfriamiento para minería y energía (Cooling Towers) 4. Espesadores 5. Clarificadores 6. Estanques en plantas de tratamiento de agua potable 7. Muros perimetrales en Stock Piles 8. Cámaras de equipos en stock Piles
