EDIFICIOS DE CHANCADO PRIMARIO

Presentación del tema: "EDIFICIOS DE CHANCADO PRIMARIO"— Transcripción de la presentación:

1 EDIFICIOS DE CHANCADO PRIMARIO
Jaime Herrera Covarrubias Ingeniero Civil, M. Eng. III Congreso de Proyectos Industriales y Mineros AICE 21 de Agosto de 2014

2 TEMARIO 1. Alcances y Campo de Aplicación 2. Aspectos Generales 3. Características del Edificio 4. Normas 5. Bases de Cálculo 6. Análisis 7. Diseño 8. Recomendaciones

3 CHANCADORES PRIMARIOS FIJOS
1. Alcances y Campo de Aplicación PROCEDIMIENTOS DE DISEÑO AICE CHANCADORES PRIMARIOS FIJOS

4 ÁREA CHANCADO PRIMARIO
1. Alcances y Campo de Aplicación ÁREA CHANCADO PRIMARIO

5 Chancador Primario PP: ~ 450 ton Material: ~ 150 ton
2. Aspectos Generales Chancador Primario PP: ~ 450 ton Material: ~ 150 ton

6 2. Aspectos Generales Camión Minero ~ 500 ton

7 2. Aspectos Generales

8 2. Aspectos Generales Losa de Aproximación

9 2. Aspectos Generales Pica-rocas

10 EDIFICIO CHANCADO PRIMARIO
3. Características del Edificio EDIFICIO CHANCADO PRIMARIO

11 EDIFICIO CHANCADO PRIMARIO
3. Características del Edificio EDIFICIO CHANCADO PRIMARIO

12 EDIFICIO CHANCADO PRIMARIO
3. Características del Edificio EDIFICIO CHANCADO PRIMARIO

13 EDIFICIO CHANCADO PRIMARIO
3. Características del Edificio EDIFICIO CHANCADO PRIMARIO

14 EDIFICIO CHANCADO PRIMARIO
3. Características del Edificio EDIFICIO CHANCADO PRIMARIO Edificio de hormigón armado (semi o) enterrado DIMENSIONES TÍPICAS Altura:  40m Planta:  15m x 30m Muros:  1.5m Losa fundación:  2.5m Losas superiores:  1.3m Vigas:  600/1200

15 4. Normas CÓDIGOS DE DISEÑO

16 ESTRUCTURACIÓN - PLANTAS
5. Bases de Cálculo ESTRUCTURACIÓN - PLANTAS

17 ESTRUCTURACIÓN - ELEVACIONES
5. Bases de Cálculo ESTRUCTURACIÓN - ELEVACIONES Sección Longitudinal Sección Transversal

18 ESTRUCTURACIÓN - APOYO EQUIPO
5. Bases de Cálculo ESTRUCTURACIÓN - APOYO EQUIPO

19 Hormigón Estructural: H-30 Hormigón Pobre: H-10
5. Bases de Cálculo MATERIALES Hormigón Estructural: H-30 Hormigón Pobre: H-10 Acero Refuerzo horm.: A H Acero Estructural: ASTM A36 Acero Pernos: ASTM F-1554 gr 36

20 ESTUDIOS GEOTECNICOS 5. Bases de Cálculo
Empujes de suelo (estático y sísmico). Empujes por efecto de sobrecargas. Superficies de contacto de las fundaciones con el suelo. Constantes de balasto (verticales y horizontales; estáticas y sísmicas).

21 ESTUDIOS GEOTECNICOS 5. Bases de Cálculo
Criterios para control de asentamientos. Capacidad de soporte (caso estático y sísmico). Factores de Seguridad al Volcamiento y Deslizamiento (estáticos y sísmicos). Parámetros del suelo y/o rellenos (ángulo de fricción interna, peso específico, cohesión, etc.).

22 - Peso propio: estructura mas equipos
5. Bases de Cálculo ESTADOS DE CARGA - Peso propio: estructura mas equipos - Sobrecargas: pasarelas, equipos, camiones (losa aproximación) - Empujes - Operación / Equipos - Control de vibraciones / Chancador

23 5. Bases de Cálculo EMPUJES DEL TERRENO

24 5. Bases de Cálculo EMPUJES DEL TERRENO

25 5. Bases de Cálculo EMPUJES - CAMION

26 5. Bases de Cálculo EMPUJES - CAMION

27 CARGAS – CAMA DE PIEDRAS
5. Bases de Cálculo CARGAS – CAMA DE PIEDRAS

28 CONTROL DE VIBRACIONES
5. Bases de Cálculo CONTROL DE VIBRACIONES - Frecuencia Natural de la losa de apoyo - Amplitud de la deformación - Frecuencia del Equipo

29 CONTROL DE VIBRACIONES
5. Bases de Cálculo CONTROL DE VIBRACIONES Richart, F.E., Jr, “Foundation Vibrations”, Transactions ASCE, Vol. 127, 1962.

30 6. Análisis MODELACION

31 - Volcamiento y Deslizamiento
6. Análisis VERIFICACIONES - Volcamiento y Deslizamiento - Presiones de Contacto Fundación - Presiones de Contacto en Muros - Asentamientos - Deformaciones Laterales

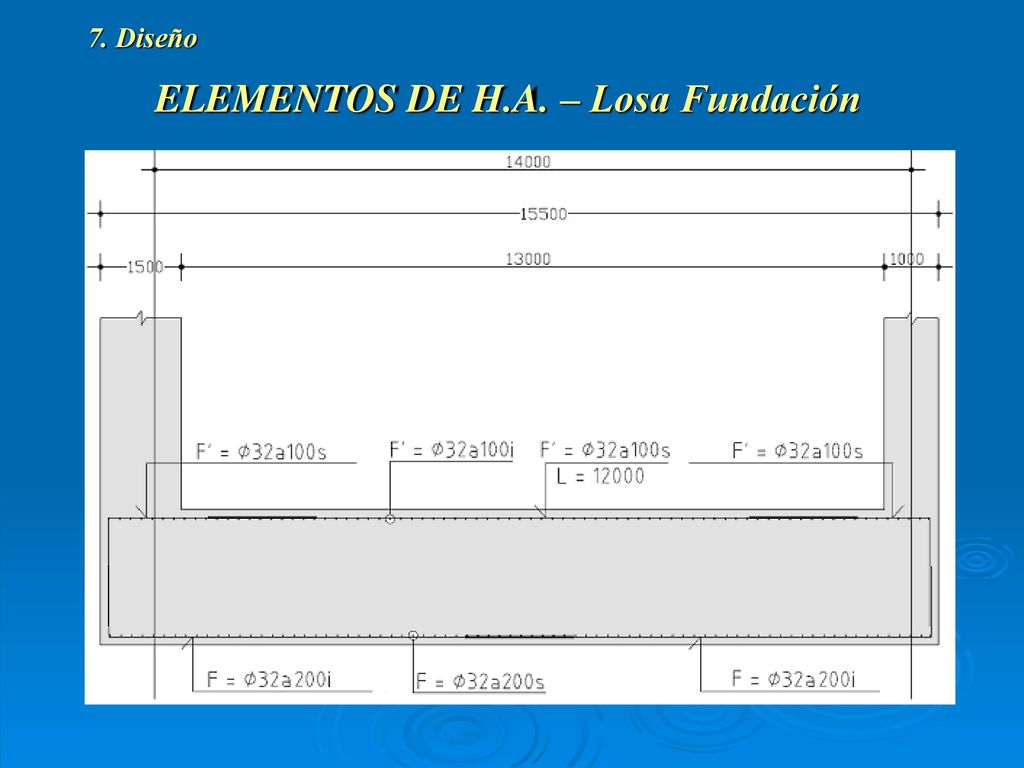

32 ELEMENTOS DE H.A. – Losa Fundación
7. Diseño ELEMENTOS DE H.A. – Losa Fundación

33 7. Diseño ELEMENTOS DE H.A. - Muros

34 7. Diseño ELEMENTOS DE H.A. - Vigas

35 7. Diseño ELEMENTOS DE H.A. – Losas

36 ELEMENTOS DE H.A. - Pedestales
7. Diseño ELEMENTOS DE H.A. - Pedestales

37 CUBICACIONES REFERENCIALES
7. Diseño CUBICACIONES REFERENCIALES Elemento Acero (ton) Hormigón (m3) Cuantía (kg/m3) Muros 695 5038 138 Losa Fundación 81 959 84 Losas Superiores 169 731 231 Vigas 39 130 300 Totales 984 6858 143 Peso Estimado: ton

38 CONSIDERACIONES GENERALES
8. Recomendaciones CONSIDERACIONES GENERALES - Procedimiento de Diseño - Cargas considerables - Interacción Suelo-Estructura - Chancador (Equipo Vibratorio) - Coordinación con otras Disciplinas (Equipos)

39 CONSIDERACIONES DE DISEÑO
8. Recomendaciones CONSIDERACIONES DE DISEÑO - Elementos de gran espesor - Criterios diseño por Corte - Cuantías mínimas - Armadura transversal - Elementos en Compresión - Diseño de Pedestales (R, Cap. 21)

40 CONSIDERACIONES CONSTRUCTIVAS
8. Recomendaciones CONSIDERACIONES CONSTRUCTIVAS - Hormigones en masa - Separación de armaduras suficiente - Tamaño máximo del agregado - Hormigonado en secuencia / juntas de construcción - Control de temperatura interna - Congestión de armaduras / Vibrado

41 8. Recomendaciones

42 CHANCADORES PRIMARIOS FIJOS
CONCLUSIONES - Faltan códigos de diseño - Diseño de elementos de grandes dimensiones - Buenas prácticas: Ingenieros con experiencia en estas estructuras Apoyo de revisores externos Geotécnicos con experiencia minera - Buen comportamiento en sismos en la última década

43 CHANCADORES PRIMARIOS FIJOS
MUCHAS GRACIAS
